关节轴承规则书

编制：
审核：
修订：
时间：

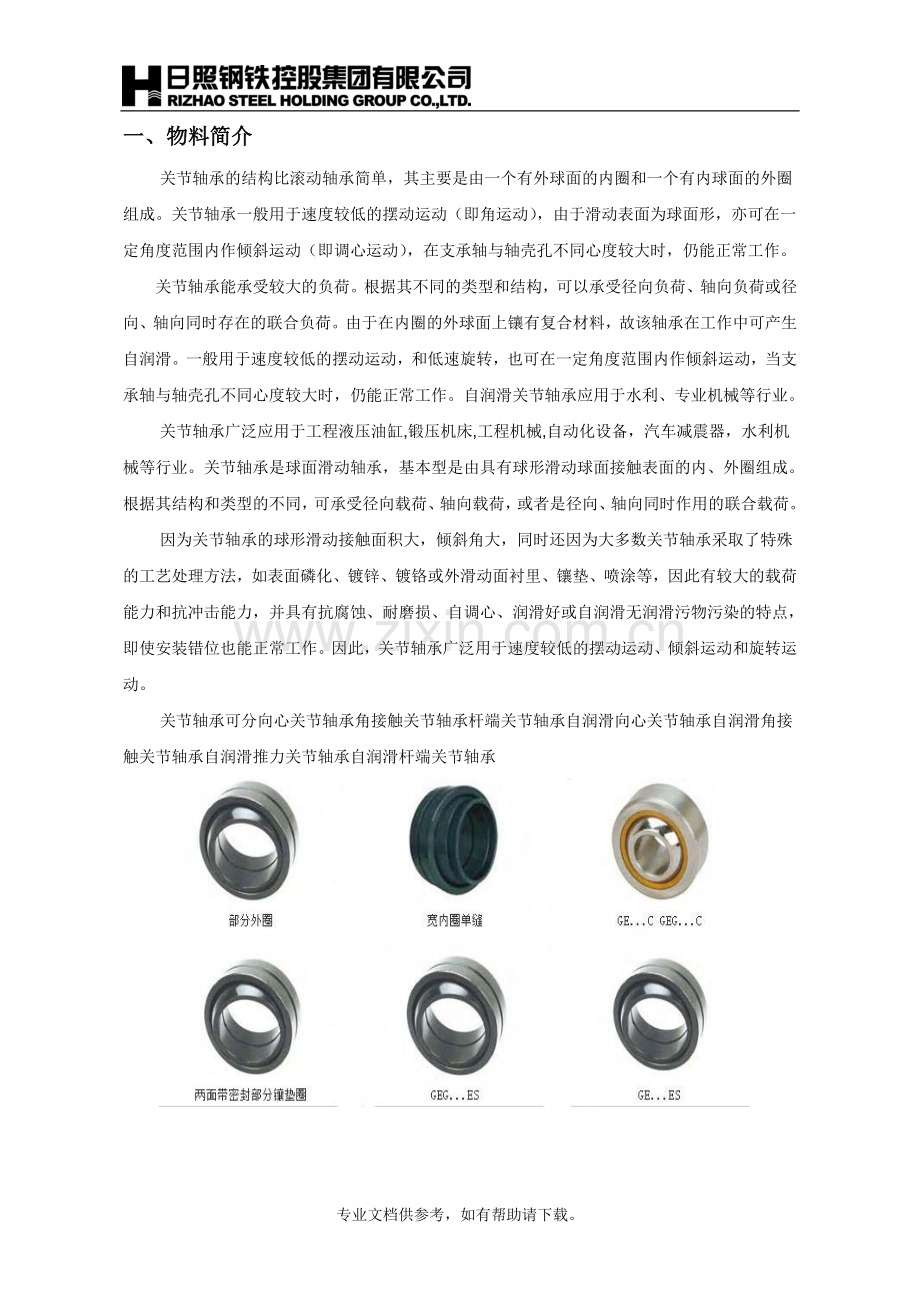

一、物料简介
关节轴承的结构比滚动轴承简单，其主要是由一个有外球面的内圈和一个有内球面的外圈组成。关节轴承一般用于速度较低的摆动运动（即角运动），由于滑动表面为球面形，亦可在一定角度范围内作倾斜运动（即调心运动），在支承轴与轴壳孔不同心度较大时，仍能正常工作。
关节轴承能承受较大的负荷。根据其不同的类型和结构，可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。由于在内圈的外球面上镶有复合材料，故该轴承在工作中可产生自润滑。一般用于速度较低的摆动运动，和低速旋转，也可在一定角度范围内作倾斜运动，当支承轴与轴壳孔不同心度较大时，仍能正常工作。自润滑关节轴承应用于水利、专业机械等行业。
关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备，汽车减震器，水利机械等行业。关节轴承是球面滑动轴承，基本型是由具有球形滑动球面接触表面的内、外圈组成。根据其结构和类型的不同，可承受径向载荷、轴向载荷，或者是径向、轴向同时作用的联合载荷。
因为关节轴承的球形滑动接触面积大，倾斜角大，同时还因为大多数关节轴承采取了特殊的工艺处理方法，如表面磷化、镀锌、镀铬或外滑动面衬里、镶垫、喷涂等，因此有较大的载荷能力和抗冲击能力，并具有抗腐蚀、耐磨损、自调心、润滑好或自润滑无润滑污物污染的特点，即使安装错位也能正常工作。因此，关节轴承广泛用于速度较低的摆动运动、倾斜运动和旋转运动。
关节轴承可分向心关节轴承角接触关节轴承杆端关节轴承自润滑向心关节轴承自润滑角接触关节轴承自润滑推力关节轴承自润滑杆端关节轴承

二、物料描述书写规范
品名：关节轴承
必须完善的技术参数：轴承代号
物料名称组合顺序：品名+轴承代号
书写模板范例如下：

品名
必须完善的技术参数
其他技术参数
轴承代号

举例说明
关节轴承
GE80ES-2RS

物料描述：关节轴承, GE80ES-2RS
附加说明
1、代号方法执行国家标准：GB/T304.2-2002
2、外形尺寸执行国家标准：GB_T_9146_2001，GB_T_9161/62/63/64_2001
书写标准
　书写标准见举例说明栏

三、单位书写要求
关节轴承适用单位：套.
四、规格型号中符号的规范
4.1、半角英文大写字母：A、B、C、D、E、F、G、H、I、J、K、L、M、N、O、P、Q、R、S、T、U、V、W、X、Y、Z
4.2、半角英文小写字母：a、b、c、d、e、f、g、h、i、j、k、l、m、n、o、p、q、r、s、t、u、v、w、x、y、z
4．3、半角数学符号：0、1、2、3、4、5、6、7、8、9、.、=、＜、＞、≥、≤、+、/、*、%、√、±
说明：
※所有符号必须为半角状态下输入的符号
五、国家标准（企标）相关资料
执行的国家标准
GB_T_304.1_2005_关节轴承_分类
GB_T_304.2_2002_关节轴承_代号方法
GB_T_304.3_1990_关节轴承_配合
GB_T_304.9_2008_关节轴承_通用技术规则
GB_T_3944_2002_关节轴承_词汇
GB_T_9146_2001_关节轴承_角接触关节轴承
GB_T_9161_2001_关节轴承_杆端关节轴承
GB_T_9162_2001_关节轴承_推力关节轴承
GB_T_9163_2001_关节轴承_向心关节轴承
GB_T_9164_2001_关节轴承_角接触关节轴承
JB_T_10860_2008_关节轴承_动载荷与寿命试验规程

关节轴承代号方法：GB_T_304.2_2002

内径代号：公制尺寸关节轴承的内径代号方法以内径毫米数直接表示，英制尺寸取内径毫米数的整数部分表示，单不标单位。

部分选型手册：
组装型杆端关节轴承

轴承类型
子分类
国内新型号
国内旧型号
规格(dxBxC1xd2xhxd3)
重量(kg)
关节轴承
组装型杆端关节轴承
SA5E
-
5×6×4.5×21×36×M5
0.011
关节轴承
组装型杆端关节轴承
SA6E
-
6×6×4.5×21×36×M6
0.013
关节轴承
组装型杆端关节轴承
SA8E
-
8×8×6.5×24×42×M8
0.026
关节轴承
组装型杆端关节轴承
SA10E
-
10×9×7.5×29×48×M10
0.044
关节轴承
组装型杆端关节轴承
SA12E
-
12×10×8.5×34×54×M12
0.066
关节轴承
组装型杆端关节轴承
SA15E
-
15×12×10.5×40×63×M14
-
关节轴承
组装型杆端关节轴承
SA17E
-
17×14×11.5×46×69×M16
0.172
关节轴承
组装型杆端关节轴承
SA20E
-
20×16×13.5×53×78×M20×1.5
0.283
关节轴承
组装型杆端关节轴承
SA25E
-
25×20×18×64×94×M24×2
0.504
关节轴承
组装型杆端关节轴承
SA30E
-
30×22×20×73×110×M30×20
0.835
关节轴承
组装型杆端关节轴承
SA35E
-
35×22×25×82×140-
1.4
关节轴承
组装型杆端关节轴承
SA40E
-
40×24×28×92×150-
1.85
关节轴承
组装型杆端关节轴承
SA45E
-
45×28×32×102×163-
2.55
关节轴承
组装型杆端关节轴承
SA50E
-
50×31×35×112×185-
3.55
关节轴承
组装型杆端关节轴承
SA60E
-
60×39×44×135×210-
5.7
关节轴承
组装型杆端关节轴承
SA70E
-
70×43×49×160×235-
7.9
关节轴承
组装型杆端关节轴承
SA80E
-
80×48×55×180×270-
12
关节轴承
组装型杆端关节轴承
SA15ES
-
15×12×10.5×40×63×M14
0.121
关节轴承
组装型杆端关节轴承
SA17ES
-
17×14×11.5×46×69×M16
0.172
关节轴承
组装型杆端关节轴承
SA20ES
-
20×16×13.5×53×78×M20×1.5
0.283
关节轴承
组装型杆端关节轴承
SA25ES
-
25×20×18×64×94×M24×2
0.504
关节轴承
组装型杆端关节轴承
SA30ES
-
30×22×20×73×110×M30×2
0.835
关节轴承
组装型杆端关节轴承
SA35ES
-
35×25×22×82×140×M36×3
1.41
关节轴承
组装型杆端关节轴承
SA40ES
-
40×28×24×92×150×M39×3
1.86
关节轴承
组装型杆端关节轴承
SA45ES
-
45×32×28×102×163×M42×3
2.57
关节轴承
组装型杆端关节轴承
SA50ES
-
35×31×112×185××M45×3
3.58
关节轴承
组装型杆端关节轴承
SA60ES
-
60×44×39×135×210×M52×3
5.73
关节轴承
组装型杆端关节轴承
SA70ES
-
70×49×43×160×235×M56×4
7.94
关节轴承
组装型杆端关节轴承
SA80ES
-
80×55×48×180×270×M64×4
12.06
关节轴承
组装型杆端关节轴承
SI5E
-
5×6×4.5×21×30×M5
0.016
关节轴承
组装型杆端关节轴承
SI6E
-
6×6×4.5×21×30×M6
0.017
关节轴承
组装型杆端关节轴承
SI8E
-
8×8×6.5×24×36×M8
0.035
关节轴承
组装型杆端关节轴承
SI10E
-
10×9×7.5×29×43×M10
0.061
关节轴承
组装型杆端关节轴承
SI12E
-
12×10×8.5×34×50×M12
0.096
关节轴承
组装型杆端关节轴承
SI17E
-
17×14×11.5×46×67×M16
0.233
关节轴承
组装型杆端关节轴承
SI20E
-
20×16×13.5×53×77×M20×1.5
-
关节轴承
组装型杆端关节轴承
SI25E
-
25×20×18×64×94×M24×2
0.625
关节轴承
组装型杆端关节轴承
SI30E
-
30×22×20×73×110×M30×2
0.976
关节轴承
组装型杆端关节轴承
SI35E
-
35×25×22×82×125×M36×3
1.52
关节轴承
组装型杆端关节轴承
SI40E
-
40×28×24×92×142×M39×3
2.06

自润滑组装型杆端关节轴承

轴承类型
子分类
国内新型号
国内旧型号
规格(dxBxC1xd2xhxd3)
重量(kg)
关节轴承
自润滑组装型杆端关节轴承
SA5C
-
5×6×4.5×21×36×M5
0.011
关节轴承
自润滑组装型杆端关节轴承
SA6C
-
6×6×4.5×21×36×M6
0.013
关节轴承
自润滑组装型杆端关节轴承
SA8C
-
8×8×6.5×24×42×M8
0.026
关节轴承
自润滑组装型杆端关节轴承
SA10C
-
10×9×7.5×29×48×M10
0.044
关节轴承
自润滑组装型杆端关节轴承
SA12C
-
12×10×8.5×34×54×M12
0.066
关节轴承
自润滑组装型杆端关节轴承
SA15C
-
15×12×10.5×40×63×M14
0.121
关节轴承
自润滑组装型杆端关节轴承
SA17C
-
17×14×11.5×46×69×M16
0.172
关节轴承
自润滑组装型杆端关节轴承
SA20C
-
20×16×13.5×53×78×M20×1.5
0.283
关节轴承
自润滑组装型杆端关节轴承
SA25C
-
25×20×18×64×94×M24×2
0.504
关节轴承
自润滑组装型杆端关节轴承
SA30C
-
30×22×20×73×110×M30×2
0.835
关节轴承
自润滑组装型杆端关节轴承
SA8C/K
-
8×8×9×24×42×M8
0.034
关节轴承
自润滑组装型杆端关节轴承
SA12C/K
-
12×16×12×32×54×M12
0.092
关节轴承
自润滑组装型杆端关节轴承
SA16C/K1
-
16×21×15×42×66×M16
0.205
关节轴承
自润滑组装型杆端关节轴承
SA20C/K
-
20×25×18×50×78×M20×1.5
0.37
关节轴承
自润滑组装型杆端关节轴承
SA35ET-2RS
-
35×25×22×82×140×M36×3
1.41
关节轴承
自润滑组装型杆端关节轴承
SA40ET-2RS
-
40×28×24×92×150×M39×3
1.86
关节轴承
自润滑组装型杆端关节轴承
SA45ET-2RS
-
45×32×28×102×163×M42×3
2.57
关节轴承
自润滑组装型杆端关节轴承
SA50ET-2RS
-
50×35×31×112×185×M45×3
3.58
关节轴承
自润滑组装型杆端关节轴承
SA60ET-2RS
-
60×44×39×135×210×M52×3
5.73
关节轴承
自润滑组装型杆端关节轴承
SA70ET-2RS
-
70×49×43×160×235×M56×4
7.94
关节轴承
自润滑组装型杆端关节轴承
SA80ET-2RS
-
80×55×48×180×270×M64×4
12.06
关节轴承
自润滑组装型杆端关节轴承
SI5C
-
5×6×4.5×21×30×M5
0.016
关节轴承
自润滑组装型杆端关节轴承
SI6C
-
6×6×4.5×21×30×M6
0.017
关节轴承
自润滑组装型杆端关节轴承
SI8C
-
8×8×6.5×24×36×M8
0.035
关节轴承
自润滑组装型杆端关节轴承
SI10C
-
10×9×7.5×29×43×M10
0.061
关节轴承
自润滑组装型杆端关节轴承
SI12C
-
12×10×8.5×34×50×M12
0.096
关节轴承
自润滑组装型杆端关节轴承
SI15C
-
15×12×10.5×40×61×M14
0.162
关节轴承
自润滑组装型杆端关节轴承
SI17C
-
17×14×11.5×46×67×M16
0.233
关节轴承
自润滑组装型杆端关节轴承
SI20C
-
20×16×13.5×53×77×M20×1.5
0.324
关节轴承
自润滑组装型杆端关节轴承
SI25C
-
25×20×18×64×94×M24×2
0.625
关节轴承
自润滑组装型杆端关节轴承
SI30C
-
30×22×20×73×110×M30×2
0.976
关节轴承
自润滑组装型杆端关节轴承
SI6C/K
-
6×9×6.75×20×30×M6
0.027
关节轴承
自润滑组装型杆端关节轴承
SI8C/K
-
8×9×12×24×36×M8
0.469
关节轴承
自润滑组装型杆端关节轴承
SI12C/K
-
12×16×12×32×50×M12
0.115
关节轴承
自润滑组装型杆端关节轴承
SI35ET-2RS
-
35×25×22×82×125×M36×3
1.52
关节轴承
自润滑组装型杆端关节轴承
SI40ET-2RS
-
40×28×24×92×142×M39×3
2.06
关节轴承
自润滑组装型杆端关节轴承
SI45ET-2RS
-
45×32×28×102×145×M42×3
2.72
关节轴承
自润滑组装型杆端关节轴承
SI50ET-2RS
-
50×35×31×112×160×M45×3
3.57
关节轴承
自润滑组装型杆端关节轴承
SI60ET-2RS
-
60×44×39×135×175×M52×3
5.63
关节轴承
自润滑组装型杆端关节轴承
SI70ET-2RS
-
70×49×43×160×200×M56×4
8.33
自润滑杆端关节轴承

轴承类型
子分类
国内新型号
国内旧型号
规格(dxBxC1xd2xhxd3)
重量(kg)
关节轴承
自润滑杆端关节轴承
SAJK5C
-
5×8×7.5×18×33×M5
0.013
关节轴承
自润滑杆端关节轴承
SAJK6C
-
6×9×7.5×20×36×M6
0.015
关节轴承
自润滑杆端关节轴承
SAJK8C
-
8×12×9.5×24×42×M8
0.034
关节轴承
自润滑杆端关节轴承
SAJK10C
-
10×14×11.5×30×48×M10
0.07
关节轴承
自润滑杆端关节轴承
SAJK12C
-
12×16×12.5×34×54×M12
0.11
关节轴承
自润滑杆端关节轴承
SAJK14C
-
14×19×14.5×38×60×M14
0.13
关节轴承
自润滑杆端关节轴承
SAJK16C
-
16×21×15.5×42×66×M16
0.22
关节轴承
自润滑杆端关节轴承
SAJK18C
-
18×23×17.5×46×72×M18×1.5
0.29
关节轴承
自润滑杆端关节轴承
SAJK20C
-
20×25×18.5×50×78×M20×1.5
0.36
关节轴承
自润滑杆端关节轴承
SAJK22C
-
22×28×21×56×84×M22×1.5
0.49
关节轴承
自润滑杆端关节轴承
SAJK25C
-
25×31×23×60×94×M24×2
0.65
关节轴承
自润滑杆端关节轴承
SAJK28C
-
28×35×26×66×103×M27×3
0.87
关节轴承
自润滑杆端关节轴承
SAJK30C
-
30×37×27×70×110×M30×2
1.06
关节轴承
自润滑杆端关节轴承
SIJK5C
-
5×8×7.5×18×27×M5
0.016
关节轴承
自润滑杆端关节轴承
SIJK6C
-
6×9×7.5×20×30×M6
0.019
关节轴承
自润滑杆端关节轴承
SIJK8C
-
8×12×9.5×24×36×M8
0.036
关节轴承
自润滑杆端关节轴承
SIJK10C
-
10×14×11.5×30×43×M10
0.088
关节轴承
自润滑杆端关节轴承
SIJK12C
-
12×16×12.5×34×50×M12
0.12
关节轴承
自润滑杆端关节轴承
SIJK14C
-
14×19×14.5×38×57×M14
0.14
关节轴承
自润滑杆端关节轴承
SIJK16C
-
16×21×15.5×42×64×M16
0.24
关节轴承
自润滑杆端关节轴承
SIJK18C
-
18×23×17.5×46×71×M18×1.5
0.32
关节轴承
自润滑杆端关节轴承
SIJK20C
-
20×25×18.5×50×77×M20×1.5
0.43
关节轴承
自润滑杆端关节轴承
SIJK22C
-
22×28×21×56×84×M22×1.5
0.61
关节轴承
自润滑杆端关节轴承
SIJK25C
-
25×31×23×60×94×M24×2
0.81
关节轴承
自润滑杆端关节轴承
SIJK28C
-
28×35×26×66×103×M27×2
1.12
关节轴承
自润滑杆端关节轴承
SIJK30C
-
30×37×27×70×110×M30×2
1.35
关节轴承
自润滑杆端关节轴承
SA5T/K
-
5×6×4.5×20×36×M5
0.169
关节轴承
自润滑杆端关节轴承
SA6T/K
-
6×9×6.75×20×36×M6
0.021
关节轴承
自润滑杆端关节轴承
SA8T/K
-
8×12×9×24×42×M8
0.034
关节轴承
自润滑杆端关节轴承
SA10T/K
-
10×14×10.5×28×48×M10
0.058
关节轴承
自润滑杆端关节轴承
SA12T/K
-
12×16×12×32×54×M12
0.092
关节轴承
自润滑杆端关节轴承
SA14T/K
-
14×19×13.5×36×60×M14
0.135
关节轴承
自润滑杆端关节轴承
SA16T/K
-
16×21×15×42×66×M16
0.205
关节轴承
自润滑杆端关节轴承
SA18T/K
-
18×23×16.5×46×72×M18×1.5
-
关节轴承
自润滑杆端关节轴承
SA20T/K
-
20×25×18×50×78×M20×1.5
0.37
关节轴承
自润滑杆端关节轴承
SA22T/K
-
22×28×20×54×84×M22×1.5
0.475
关节轴承
自润滑杆端关节轴承
SA25T/K
-
25×31×22×60×94×M24×2
0.65
关节轴承
自润滑杆端关节轴承
SA30T/K
-
30×37×25×70×110×M30×2
1.07
关节轴承
自润滑杆端关节轴承
SA5T/K1
-
5×8×6×16×33×M5
0.0204
关节轴承
自润滑杆端关节轴承
SA8T/K1
-
8×9×9×22×34×M8.4
0.034
关节轴承
自润滑杆端关节轴承
SA10T/K1
-
10×9×8×28×61×M12
0.058
关节轴承
自润滑杆端关节轴承
SI5T/K
-
5×6×4.5×21×30×M5
0.023
关节轴承
自润滑杆端关节轴承
SI6T/K
-
6×9×6.75×20×30×M6
0.027
关节轴承
自润滑杆端关节轴承
SI8T/K
-
8×12×9×24×36×M8
0.046
关节轴承
自润滑杆端关节轴承
SI10T/K
-
10×14×10.5×28×43×M10
0.078
关节轴承
自润滑杆端关节轴承
SI12T/K
-
12×16×12×32×50×M12
0.115
关节轴承
自润滑杆端关节轴承
SI14T/K
-
14×19×13.5×36×57×M14
0.17
关节轴承
自润滑杆端关节轴承
SI16T/K
-
16×21×15×42×64×M16
0.23
关节轴承
自润滑杆端关节轴承
SI18T/K
-
18×23×16.5×46×71×M18×1.5
0.32
关节轴承
自润滑杆端关节轴承
SI20T/K
-
20×25×18×50×77×M20×1.5
0.42
关节轴承
自润滑杆端关节轴承
SI22T/K
-
22×28×20×54×84×M22×1.5
0.54
关节轴承
自润滑杆端关节轴承
SI25T/K
-
25×31×22×60×94×M24×2
0.75
关节轴承
自润滑杆端关节轴承
SI30T/K
-
30×37×25×70×110×M30×2
1.03
关节轴承
自润滑杆端关节轴承
SI5T/K1
-
5×8×6×16×27×M5
0.0239
关节轴承
自润滑杆端关节轴承
SI5T/K2
-
5×8×6×18×27×M5
0.0248
关节轴承
自润滑杆端关节轴承
SI6T/K1
-
6×9×6.75×20×30×M6
0.0283
关节轴承
自润滑杆端关节轴承
SABJK5S
-
5×8×7.5×18×33×M5
0.0145
关节轴承
自润滑杆端关节轴承
SABJK6S
-
6×9×7.5×20×36×M6
0.0237
关节轴承
自润滑杆端关节轴承
SABJK8S
-
8×12×9.5×24×42×M8
0.0391
关节轴承
自润滑杆端关节轴承
SABJK10S
-
10×14×11.5×30×48×M10
0.0612
向心关节轴承

轴承类型
子分类
国内新型号
国内旧型号
规格(dxDxBxC)
重量(kg)
关节轴承
镶垫型向心关节轴承
GEBK5S
-
5×16×8×6
0.0085
关节轴承
镶垫型向心关节轴承
GEBK6S
-
6×18×9×6.75
0.013
关节轴承
镶垫型向心关节轴承
GEBK8S
-
8×22×12×9
0.024
关节轴承
镶垫型向心关节轴承
GEBK10S
-
10×26×14×10.5
0.039
关节轴承
镶垫型向心关节轴承
GEBK12S
-
12×30×16×12
0.058
关节轴承
镶垫型向心关节轴承
GEBK14S
-
14×34×19×13.5
0.084
关节轴承
镶垫型向心关节轴承
GEBK16S
-
16×38×21×15
0.111
关节轴承
镶垫型向心关节轴承
GEBK18S
-
28×42×23×16.5
0.16
关节轴承
镶垫型向心关节轴承
GEBK20S
-
20×46×25×18
0.21
关节轴承
镶垫型向心关节轴承
GEBK22S
-
22×50×28×20
0.26
关节轴承
镶垫型向心关节轴承
GEBK25S
-
25×56×31×22
0.39
关节轴承
镶垫型向心关节轴承
GEBK28S
-
28×62×35×25
0.533
关节轴承
镶垫型向心关节轴承
GEBK30S
-
30×66×37×25
0.61
关节轴承
镶垫型向心关节轴承
PHS5
-
5×16×8×6
16
关节轴承
镶垫型向心关节轴承
PHS6
-
6×18×9×6.75
26
关节轴承
镶垫型向心关节轴承
PHS8
-
8×22×12×9
44
关节轴承
镶垫型向心关节轴承
PHS10
-
10×26×14×10.5
72
关节轴承
镶垫型向心关节轴承
PHS12
-
12×30×16×12
108
关节轴承
镶垫型向心关节轴承
PHS14
-
14×34×19×13.5
161
关节轴承
镶垫型向心关节轴承
PHS16
-
16×38×21×15
225

专业文档供参考，如有帮助请下载。
