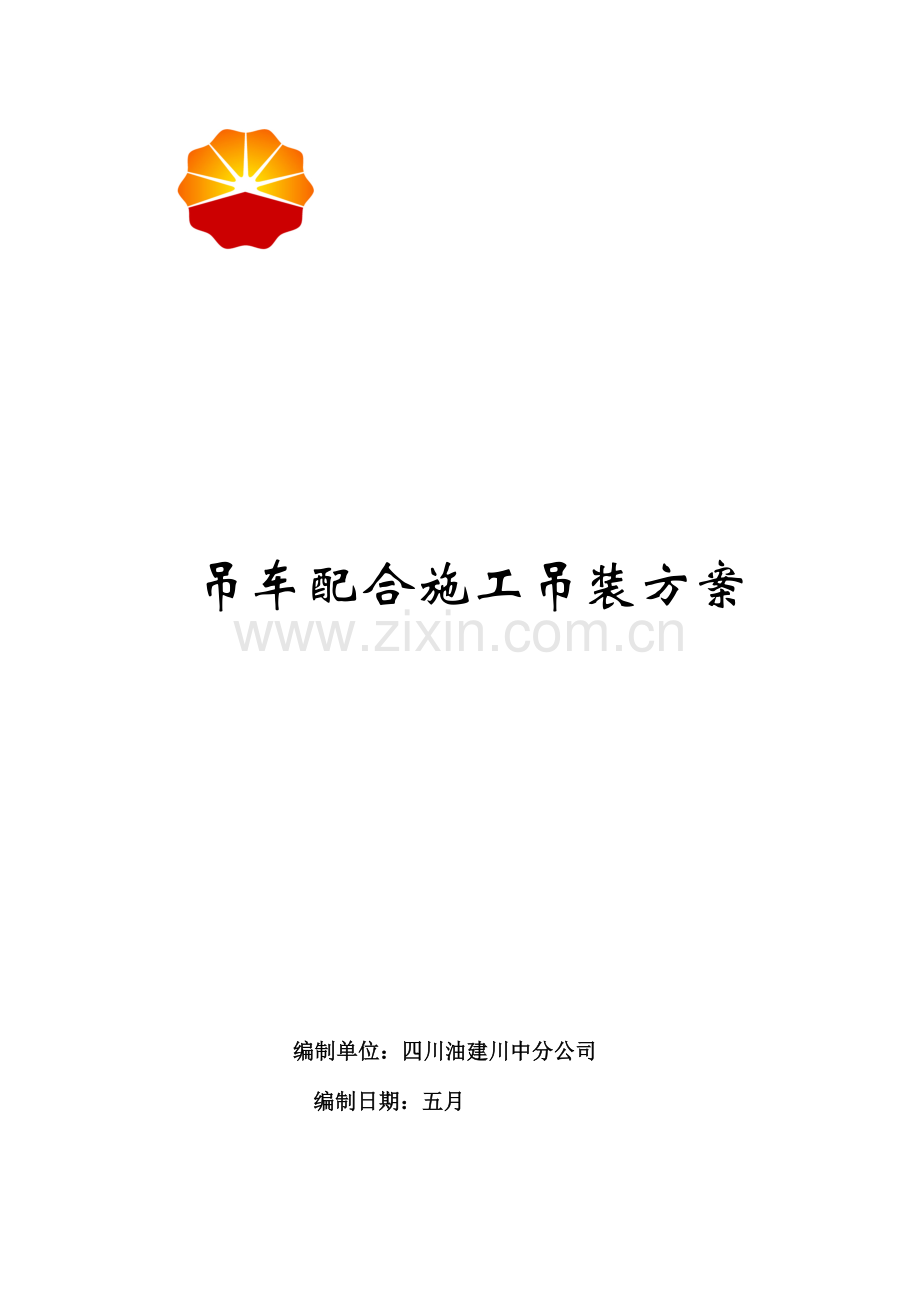

吊车配合施工吊装方案

编制单位：四川油建川中分公司
编制日期：五月

编 制 人：

校 对 人：

审 核 人：
目 录
第一章 工程概况 1
第二章 编制依据 1
第三章 设备吊装安装前具有的条件 1
第四章 设备一览表 1
第五章 设备吊装 2
5.1现场工作分工 2
5.3吊车选型 2
5.4吊车调谴 2
第六章 吊装信号 2
6.1哨音信号 2
6.2旗指挥哨音配合信号 2
6.3手式指挥信号 3
第七章 吊装的安全技术措施 3
7.1起重吊装作业人员规定 3
7.2起重吊装作业机械安全使用要点 4
7.3作业人员安全操作要点 4
第八章 吊装应急方案 5
8.1吊车陷入泥中解决 5
8.2运送车陷入泥中解决 5
8.3设备悬挂在吊车挂勾上的解决 5

第一章 工程概况
龙岗176井井站内施工时需采用吊车配合吊装水套炉，站内道路能保证设备场内运送和吊装工作。
第二章 编制依据
1.1根据设备制造厂家提供的设备相关数据。
1.2根据现场的实际情况。

第三章 设备吊装安装前具有的条件
3.1、技术资料应具有下列条件：
3.1.1、设备出厂合格证明书。
3.1.2、机械与设备安装有关图纸及安装使用说明书。
3.2、设备吊装前现场应具有下列条件：
3.2.1、土建工程已基本结束并办理基础中间交接手续。
3.2.2、运送和消防道路畅通。
3.2.3、吊装用的起重运送设备具有条件。
3.3、设备安装前的基础验收解决：
3.3.1、基础各部分尺寸及位置的偏差数值符合规定。
3.3.2、基础外观不得有裂纹、蜂窝、空洞及露筋等缺陷。
3.3.3、基础混凝土强度应达成设计规定，周边土方回填、夯实、整平。
第四章 设备一览表
序
设备名称
地点
数量(台)
计划入场时间
吊装方式
1
水套炉
磨深005-H10井
1
2023.09.10
吊车直接吊装就位

第五章 设备吊装
5.1现场工作分工
吊车从遂宁调遣，我单位负责从下车点对设备进行下车和吊装就位工作。
5.2吊装时间
见第四章
5.3吊车选型
根据阀门外型尺寸及其重量，将采用8T吊车进行吊装就位工作。
5.4吊车调谴
16T吊车：从遂宁调遣。

第六章 吊装信号
本次吊装起重信号用哨音信号或旗指挥哨音配合信号或手式其规定如下:
6.1哨音信号
1、预备信号:1短音连1长音。.---
2、起吊信号:2短音。..
3、下落信号:连续5短音至7短音。.......
4、停止信号:1长音。----
6.2旗指挥哨音配合信号
1、预备信号:两旗收拢,立正,哨音1短音连1长音。
2、起吊信号:绿旗上指,哨音2短音。
3、立即停止信号:红旗大摆, 1长音。
4、下落信号：绿旗头向下，哨音连续5短音至7短音。
5、稍起：两旗平行直立起，绿旗下指。哨音稍起两短，稍落5-7
6、大回信号：绿旗向下大摆，哨音连续5.6短音。
7、停止工作信号：两旗交叉，哨音1长音。
8、在用旗指挥方式对多处发出的情况下以手的不同方位用一旗代表向一固定的位置发出信号以该旗的上指或下指、摆动等方式向该处发出起、落、停等信号。
6.3手式指挥信号
手式指挥信号必须被指挥者能清楚辨别且在一般情况下尽量不使用。如只向一个点发出信号（如指挥吊车）指挥者离操作员较近，能见度较好情况下使用时必须手式清楚。指挥者尽量不戴手套。严禁带无指手套发手式指挥信号。手式指挥信号有与哨音信号配合使用和手式信号单独使用2种情况。
手式指挥信号：
1、起小钩:右手食指上指;
2、落小钩:右手食指下指;
3、小钩稍起稍落:先使用手心相对,然后手右手动作为稍起,用右手动作稍落;
4、起重机右转:左手掌心向右挥;
5、起重机左转:右手掌心向左挥;
6、起重机后退:右手掌声心向外推;
7、起重机前进:右手掌心向里挥;
8、停止立即停止:右手大摆;
9、停止工作:2手交叉。
第七章 吊装的安全技术措施
7.1起重吊装作业人员规定
7.1.1.起重吊装作业人员涉及起重工、电工、司机指挥等，属于特种作业人员，必须通过有关部门培训合格，发给《中华人民共和国特种作业操作证》方可操作。
7.1.2起重机司机所持《中华人民共和国特种作业操作证》的操作项目，必须与司机所驾驶起重机类型相符。吊车必须由起重机司机吊卸，严禁同车的汽车司机与起重机司机互相代替（司机持有两种证件除外）。
7.1.3起重机的信号指挥人员应经特种作业安全培训考核并取得《中华人民共和国特种作业操作证》。其信号必须符合《起重吊运指挥信号》（GB5052-85）中的规定。
7.2起重吊装作业机械安全使用要点
7.2.1作业前应对起重机械、工具钢丝绳作全面检查，并结起重物绑扎进行全面检查，确认符有关规定、规范，方可进行起重吊装作业。
7.2.2吊车不得停顿在斜坡上工作、回转，不允许吊车打起脚子后吊车一高一低。
7.2.3严禁超负荷使用吊车,且不得将压缩机设备斜拉、斜吊。
7.2.4 两台吊车配合作业,必须随时掌握吊车的配合情况。
7.2.5吊车的变幅指示器、行程开关等安全保护措施不得随意调整和拆除，
7.2.6吊车应按规定的液压压力和转速运转,严禁用提高压力、加快转速等手段来满足施工需要。必须遵守液压和气动的安全技术规定。
7.2.7吊车在满载或接近满载作业时,不得同时进行2种操作动作;要注意起重臂的挠度,发现不正常时应立马放下压缩机,检查调整正常后方可继续作业;不得悬挂重物过夜。
7.2.8吊件升降应平稳,尽量避免振动或摆动;起吊时应先将重物吊离地面200~300mm后停住,检查吊车的工作状态,在确认吊车稳定、制动可靠，压缩机吊挂平衡牢固后，方可继续起吊。
7.3作业人员安全操作要点
7.3.1在吊车作业范围内应设立明显的警戒标志、严禁非作业人员通行；凡参与吊车作业的指挥、及辅助人员都必须坚守岗位，统一指挥、统一行动、保证作业的安全。
7.3.2吊车作业时,吊车起重臂下严禁站人,下部车驾驶室不得坐人,吊件不得超过驾驶室上方,也不得在车前方起吊;任何人不得随同吊件或在吊臂上升降;在特殊情况下,必须以吊车吊升作业人员时,应采用可靠的措施并经有并安所有门批准。
7.3.3吊装作业前应对吊车的起重机械进行全面检查:是否绑扎牢固,重心吊点是否对的。
7.3.4作业现场无障碍和妨碍吊装的物件。
7.3.5风力在六级或六级以上严禁进行吊装作业,风力在5级或多或5级以上时不得进行大型吊装作业,否则必须采用必要的安全措施。
7.3.6雨天不得进行吊装作业。
7.3.7重物就位固定前，不得解开吊装索具。
第八章 吊装应急方案
8.1吊车陷入泥中解决
8.1.1如吊车进入场地后轮陷入泥中:可用条石在吊车4个脚子处铺2轮条石,在条石上面铺20mm厚钢板,再在钢板上面加垫木,吊车打好脚子后,用片石铺入泥坑中排出；再将吊车开出。
8.1.2前轮如被陷入泥中:可用上述同样方法后用千斤顶顶起来加片石；再将吊车开出。
8.2运送车陷入泥中解决
8.2.1如运送车后轮被陷入泥中用条石在吊车4个脚子处铺2轮条石,在条石上面铺20mm厚钢板,再在钢板上面加垫木,用千斤顶顶起加入片石在坑中排出；再将运送车开出。
8.2.2如运送车后轮被陷入泥土中用以上同样方法排出；再将运送车开出。
8.3设备悬挂在吊车挂勾上的解决
如设备悬挂空中不能上和不能下的解决方法是:
8.3.1如起重机械的仪表线路出问题及时排出后放下重物,再进行试起吊按以上所述环节再进行吊装。
8.3.2如绳子打绞可用扒吊臂的方法放下重物;及时排出后再进行试起吊按以上所述环节再进行吊装。
8.3.3如吊臂不能伸缩可放下重物后进行检查修复后,再进行试起吊按以上所述环节再进行吊装。
