网架整体起吊方案
一 、概况分析:
本方案按使用2辆160吨吊车进行计算，现根据现场情况，与吊装公司技术人员共同协商，为保证安全起见，计划使用2辆200吨吊车进行整体起吊。
(1)方案拟定后，乙方技术人员与吊车司机到施工现场进行勘察，拟定最佳起吊方案。
(2)起吊时必须由专业起重工统一指挥下令。
(3)乙方施工人员积极配合吊车司机进行起吊，把周边障碍物提前清除，保证吊车顺利进行。
(4)起吊到一定高度时，乙方施工人员应佩戴安全带与防滑鞋，在网架上进行封边就位。

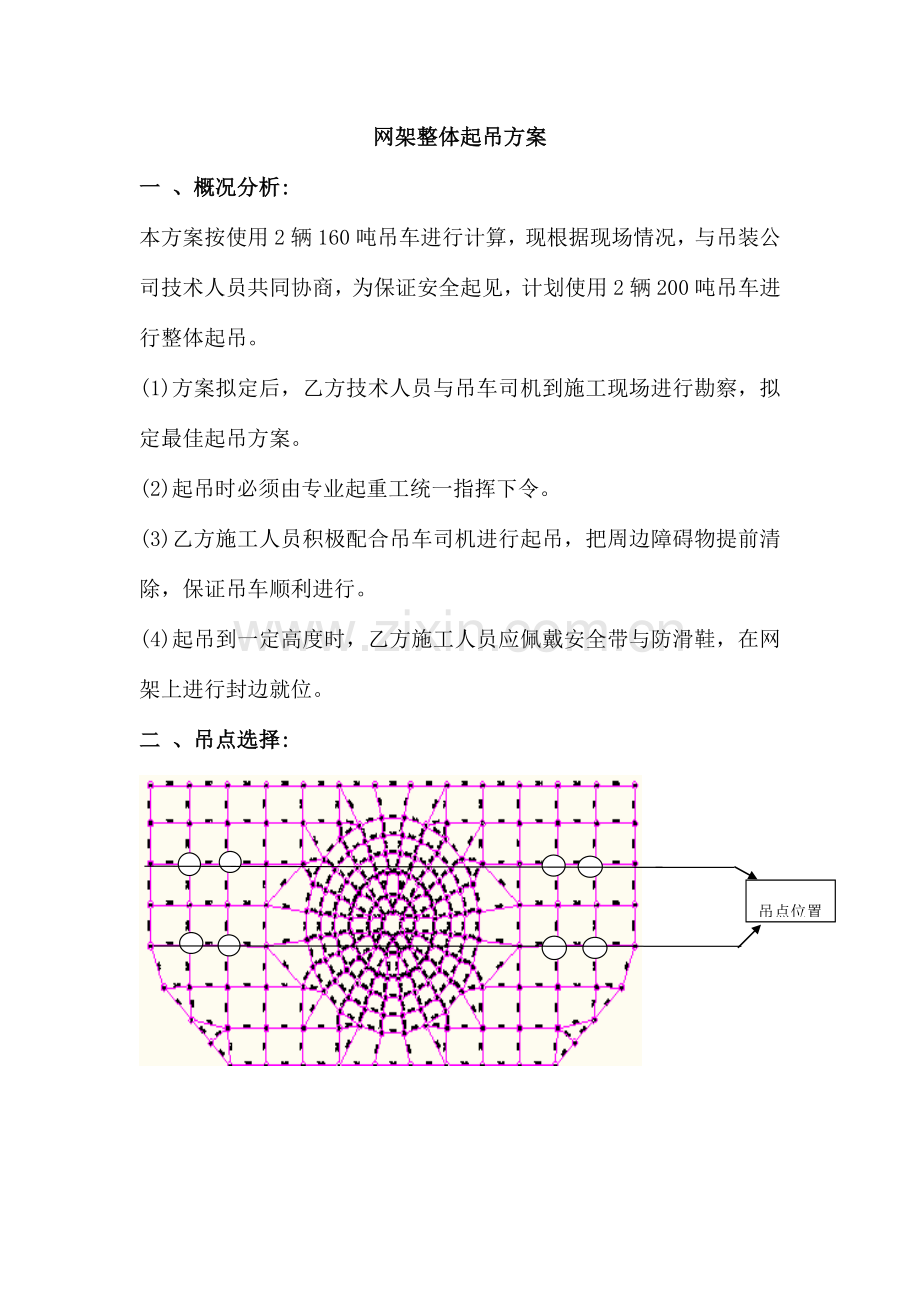

二 、吊点选择:
吊点位置

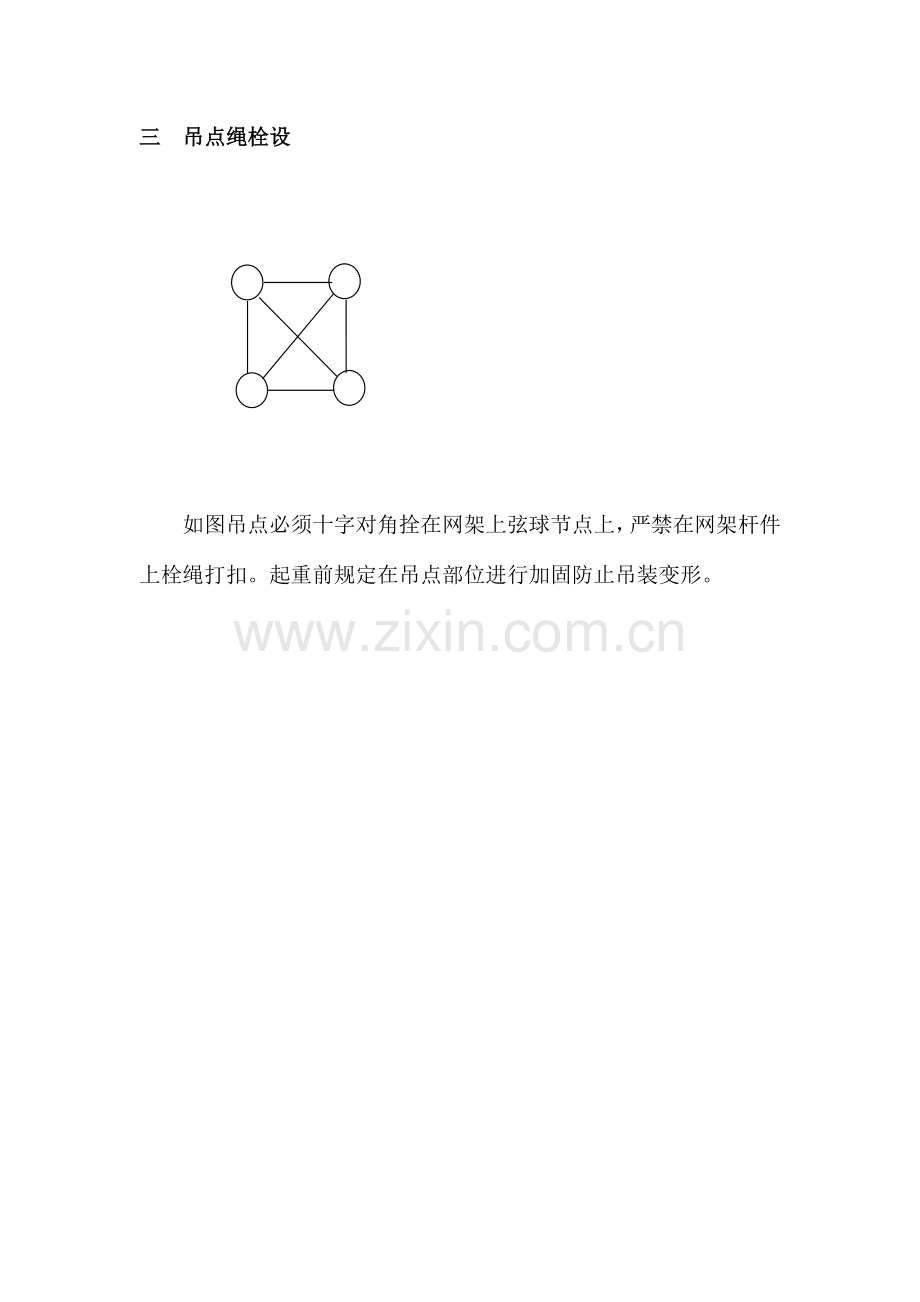

三 吊点绳栓设

如图吊点必须十字对角拴在网架上弦球节点上，严禁在网架杆件上栓绳打扣。起重前规定在吊点部位进行加固防止吊装变形。
四 吊车站位及吊重分析

吊车站位图

吊车吊臂及工作半径示意图

起重机起重性能表
常用复合钢丝吊装绳技术参数
直径mm
钢丝总断面积mm2
参考重量
kg/100m
钢丝绳公称抗拉强度kgf/mm2
钢丝绳
钢丝
140
155
170
185
200
钢丝破断拉力总和（kgf>=）
8.7
0.4
27.88
26.21
3900
4320
4730
5150
5570
11.0
0.5
43.57
40.96
6090
6750
7400
8060
8710
13.0
0.6
62.74
58.98
8780
9720
10650
11600
12500
15.0
0.7
85.39
80.27
11950
13200
14500
15750
17050
17.5
0.8
111.53
104.8
15600
17250
18950
20600
22300
19.5
0.9
141.16
132.7
19750
21850
23950
26100
28200
21.5
1.0
174.27
163.8
24350
27000
29600
32200
34850
24.0
1.1
210.87
198.2
29500
32650
35800
39000
42150

各种起重、提高和牵引设备。绳6×37股（1+6+12+18）绳纤维芯

直径（毫米）
钢丝总断面积
(毫米2)
钢丝绳参考重量（公斤/100米）
钢丝绳公称抗拉强度（公斤/毫米2）

钢丝绳

纲丝
140
155
170
185
200
钢丝破断拉力总和（公斤）>=
8.7
0.4
27.88
26.21
3900
4320
4730
5150
5570
11.0
0.5
43.57
40.96
6090
6750
7400
8060
8710
13.0
0.6
62.74
58.98
8780
9720
10650
11600
12500
15.0
0.7
85.39
80.27
11950
13200
14500
15750
17050
17.5
0.8
111.53
104.8
15600
17250
18950
20600
22300
19.5
0.9
141.16
132.7
19750
21850
23950
26100
28200
21.5
1.0
174.27
163.8
24350
27000
29600
32200
34850
24.0
1.1
210.87
198.2
29500
32650
35800
39000
42150
26.0
1.2
250.95
235.9
35100
38850
42650
46400
50150
28.0
1.3
294.52
276.8
41200
45650
50050
54450
58900
30.0
1.4
341.57
321.1
47800
52900
58050
63150
68300
32.5
1.5
392.11
368.6
54850
60750
66650
72500
78400
34.5
1.6
446.13
419.4
62450
69150
75800
82500
89200
36.5
1.7
503.64
473.4
70500
78050
85600
93150
100500
39.0
1.8
564.63
530.8
79000
87500
95950
104000
112500
43.0
2.0
697.08
655.3
97550
108000
118500
128500
139000
47.5
2.2
843.47
792.9
118000
130500
143000
156000

52.0
2.4
1003.80
943.6
140500
155500
170500
185500

56.0
2.6
1178.07
1107.4
164500
182500
202300
217500

60.5
2.8
1366.28
1284.3
191000
211500
232023
252500

65.0
3.0
1568.43
1474.3
219500
243000
266500
290000

吊装性能验算：
吊装钢丝绳的选择：网架总重约为28吨，需整体起吊重量约20吨,吊装采用2根钢绳、4点吊装（见吊装示意图）。每根钢丝绳受力按吊索夹角60度计算，选用6×37，直径为21.5mm，公称抗拉强度200kg/mm2的钢丝绳,每根钢丝绳长12m。计算如下：
（1）一方面计算环链破断拉力Pp（N）
Pp=382d^2=382*25^2=238750（N）（d为环的直径取25mm）
（2）钢丝绳破断拉力Pp（N）
Pp=0.3σd^2=0.3*1400*21.5= 194145(N)
其中σ为材料的抗拉强度，取1400MPA
d为钢丝绳的公称直径，取21.5（mm）
（3） 钢丝绳破断拉力Pp（kgf）
Pp=45d^2=45*21.5^2=19.4145 kgf
（4） 吊索拉力S（t）
S=QC/n=30*1.15/4=8.625T
其中Q为起吊物重
C为吊索顶角角度系数≤60度角时系数为1.15
S=QC/n=30*1.15/4= 10.875T≤90度角时系数为1.45
n为吊索分支数n=4
根据验算结果及吊臂工作半径计算,并对比160T吊车性能表，在工作半径22m-26m时，吊臂臂长≤52m；吊索顶角角度≤60度角时，两台160T吊车方可安全稳定的完毕吊装。
五、吊装注意事项：
A、进行试吊。试吊是全面贯彻和检查整个吊装方案完善性的重要保证。试吊的目的有三个：一是检查起重设备安全可靠性；二是检查吊点对网架刚度的影响；三是协调从指挥到起吊、揽风、溜绳和卷扬机操作的总演习。
B、整体起吊：运用2部160T汽车吊同时起吊网架，起吊时要有一统一指挥人员，保证起吊的同步性。
C、网架横移就位：当网架提高越过柱顶安装标高0.5m时，应停止提高。然后靠调整溜绳配合，将网架横移到柱顶，再每次下降0.5m或每次下降100mm进行降差调整，直至将网架就位到柱顶设计位置。
D、吊装过程中吊臂与墙体安全距离不得小于1m。
