首创隽府停车楼土方开挖工程施工方案.doc

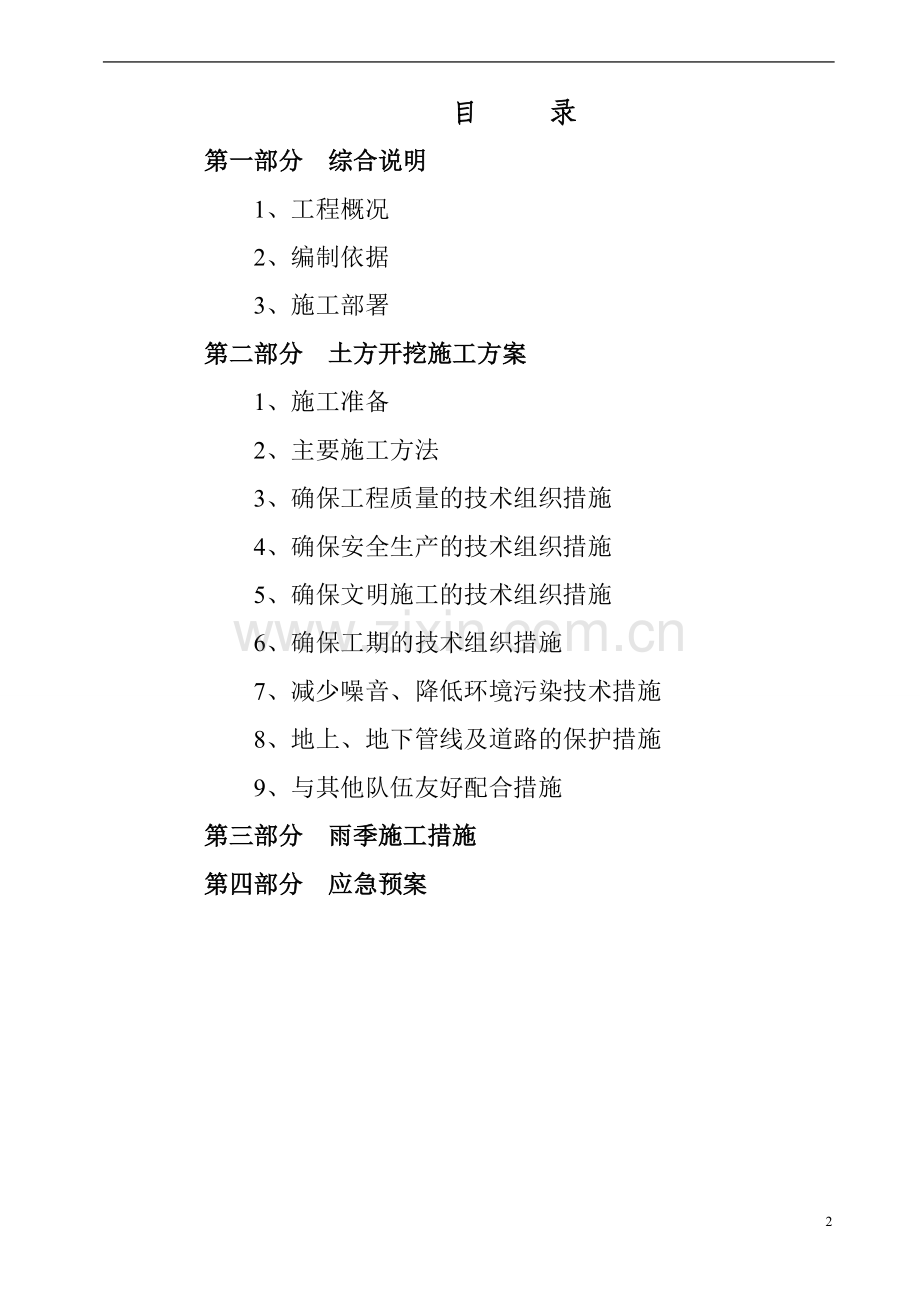

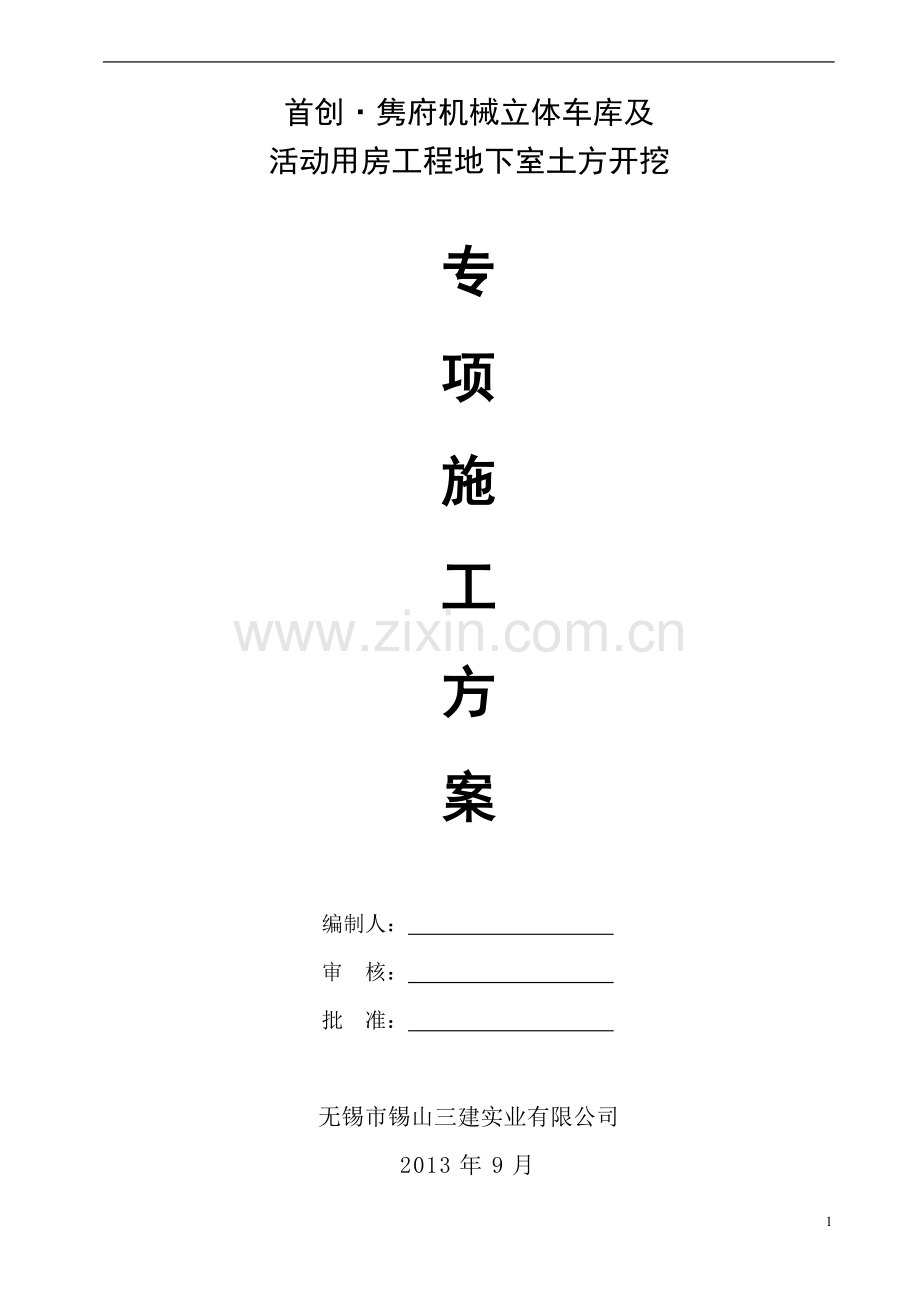

首创隽府机械立体车库及活动用房工程地下室土方开挖专项施工方案 编制人： 审 核： 批 准： 无锡市锡山三建实业有限公司2013年9月目 录第一部分 综合说明1、工程概况2、编制依据3、施工部署第二部分 土方开挖施工方案1、施工准备2、主要施工方法3、确保工程质量的技术组织措施4、确保安全生产的技术组织措施5、确保文明施工的技术组织措施6、确保工期的技术组织措施7、减少噪音、降低环境污染技术措施8、地上、地下管线及道路的保护措施9、与其他队伍友好配合措施第三部分 雨季施工措施第四部分 应急预案首创隽府机械立体车库及活动用房工程地下室土方开挖专项施工方案第一部分 综合说明1.工程概况本标段工程位于无锡市东亭新明中路江苏天一中学北侧，开挖场地较为开阔，建筑面积为13075平方米；其中地上建筑面积为4617平方米，地下建筑面积为8458平方米。本基坑总占地面积约3000平方米，深度约10.90米（最深部位为12.90米），场地周边情况为：东侧靠已建的首创隽府二期，离基坑约18米；南侧靠新明中路，离基坑约10米；西侧靠首创隽府景观河，河底深约4米，根据我方前期定位放线，该基坑的底板边线已埋置到景观河部位。根据基坑围护设计方案，此段的景观河需要排水、清淤后才能正常进行基坑施工，并且基底标高复杂，基坑开挖由专人指挥，采取分层开挖，开挖土方及时运走，并严格遵循“分层开挖、严禁超挖”及“大基坑小开挖”的原则。根据勘察设计院提供的岩土勘察报告，该工程地质情况如下：层杂填土：含大量碎石等建筑垃圾，下部为黄褐色的粘性土素填，该土层较松散，均匀性差，层厚为0.205.60m.层黏土：局部为粉质黏土，灰黄色，含铁锰质结核，硬塑状，有光泽，无摇振反应，干强度高，韧性高。层厚为1.705.20m，局部杂填土埋深较大处缺失。该土层属中压缩性土，工程地质特性较好。层粉质黏土：局部夹少量稍密状粉土，灰黄灰色，可塑状，稍有光泽，摇振反应中等，干强度中等，韧性中等。层厚为2.304.20m，全场分布。该土层属中压缩性土，工程地质特性一般。层粉土：灰色，稍密状，含少量云母碎屑，摇振反应迅速，干强度低，韧性低。层厚为2.504.50m，局部分布。该土层属中压缩性土，工程地质特性一般。层粉质黏土夹粉土：灰色，粉质黏土软塑状，粉土呈稍密状，稍有光泽，摇振反应中等，干强度低，韧性低。层厚为3.8011.30m，全场分布。该土层属中压缩性土，工程地质特性较差。层粉质黏土：灰色，可塑硬塑状，有光泽，无摇振反应，干强度中等，韧性中等。层厚为9.713.80m，全场分布。该土层属中压缩性土，工程地质特性较好。层粉质黏土：灰色，软塑状，无摇振反应，干强度中等，韧性中等。层厚为4.709.20m，全场分布。该土层属中压缩性土，工程地质特性较差。层粉细砂：灰色，密实状，无光泽，摇振反应迅速，干强度低，韧性低。全场分布，该土层属中压缩性土，工程特性一般。2.编制依据该施工组织设计的编制主要依据：招标文件及图纸；现行规范、规程以及现场实际情况。主要规范、规程如下：建筑边坡工程技术规范（GB50330-2002）建筑与市政降水工程技术规范（JGJ/T111-1998）建筑地基基础工程施工质量验收规范(GB50202-2002)建筑施工安全检查标准（JGJ59-1999）建筑施工手册（第四版）2003 年建筑工程施工质量验收统一标准（GB50300-2001）建筑机械使用安全技术规程（JGJ33-2001）岩土工程手册建筑工业出版社1995 年首创隽府机械立体车库及活动用房项目岩土工程勘察报告3.总体施工部署3.1质量目标根据招标文件要求，确保合格，争创优良工程。竣工验收一次合格率100%，优良率85%。3.2工期目标根据招标文件要求，确保总工期45天完工，开工日期按业主要求。工期控制点（因开工日期未定，暂按1号开始安排工期，待开工日期确定做相应调整）第一步土方开挖； 110号 10d第二步土方开挖： 11-20号 10d第三步土方开挖： 21-3号 13d第四步土方开挖： 4-12号 9d基坑清理： 13-15号 3d3.3安全文明施工目标现场施工期间，现场安全文明达到市“安全文明优秀示范工地”标准。3.4施工部署该工程采用管井降水，场内共设14口井，井深13m，滤管内径600mm。开工前应协调办理交通、环卫、环保车辆通行手续，根据降水观测情况，满足开挖条件后，开始按由西北向东南的行走方向开挖。采用3台美国CAT320L（1m3）反铲挖掘机，10辆斯太尔自卸车，进行土方开挖。该工程土方开挖时在南北方向铺设一条7米宽的临时运输道路,开挖从北端二侧开始，向东南退挖，分层分段开挖土方。在开挖过程中，应服从大局，积极做好与各施工队伍的配合。3.4.1、拟投入的主要施工机械设备拟投入的主要施工机械设备表序号设备或设备名称型号规格国别产地制造年份数量额定功率/kW生产能力备注1水准仪QF50T 济南2001.11完好2潜水泵QY15-26-2.2 101.0完好3挖掘机CAT320L美国2003.1031m3完好4自卸车斯太尔济南2003.91020t完好5汽车五十铃190完好6装载机山东13m3完好以上机械设备开工第二天进入施工现场，工程完工，经验收合格后机械设备退场。3.4.2、主要劳动力计划劳动力计划表 （单位：人）工种级别按工程施工阶段投入劳动力情况施工降水土方开挖边坡支护普通工20放线工4机具工2司机15电工2维修工2第二部分 土方开挖方案1.施工准备1.1工程投入的主要物资该分项工程主要投入抽水泵、水管、配电箱、电缆线、钢板、钢丝绳、防滑草袋、铁锨、扫帚等物资，其数量及进场时间根据现场施工情况配备。1.2拟投入的机械设备情况及进出场计划（见前附表）1.3劳动力计划（见前附表）2.主要施工方法2.1设备进场前，按甲方的要求及有关部门规划、规定、设立施工放线控制点和高程水准点。根据图纸及现场实际情况，该工程基坑较深，基坑围护体系采用钻孔灌注桩加三轴搅拌止水帷幕加预应力锚索，降水形式采用管井降水；局部井点降水。该基坑施工难度较大，先放好定位轴线，经复测及验收合格后开始开挖。2.2基坑挖土分四大步进行，第一步开挖至标高-2m，第二步自标高-2m开挖至-5m，第三步自标高-5m开挖至-8m，第四步自标高-8m开挖至-10.70m，预留20cm土层人工清理。2.3第一步先挖去基坑西北侧较高处土方，然后再下挖至自然地坪下2.0m，自西北向东南进行，开挖时边坡预留20cm人工清理。2.4第一步挖土结束，随后进行边坡支护，待锚索混凝土达到允许强度后开始第二步开挖。挖掘机回到第一步开挖起始点按第一步行走方向进行第二步开挖至5.0m深，施工人员同时做好边坡修整及边坡锚索支护施工。2.5第二步开挖结束，随后进行边坡支护，待锚索混凝土达到允许强度后开始第三步开挖。第三步开挖至8.0m深，随挖土随进行边坡修整及边坡支护施工。2.6第三步开挖结束，随后进行边坡支护，同时对坡道部分进行第四步开挖。第四步开挖至10.70m深。2.7待每次挖至距槽底标高20cm时，采用人工清挖至设计槽底标高。2.8待开挖至距离坑底50cm以内时，测量人员抄出50cm水平线，在槽帮上钉水平标高小木楔，在基坑内抄若干个基准点，拉通线找平。2.9马道设在基槽的西北方向，宽度4m，坡度为15，马道收口时采用挖土机倒退挖除马道土体，剩余部分采用人工清理，支搭脚手架进行该处边坡支护施工。2.10因该工程基槽槽底标高不统一，每次挖至设计槽底标高时，及时通知业主和监理进行基槽钎探施工。2.11施工中对标准桩、观测点、管网加以保护，发现古墓文物及时申请有关部门处理。2.12土方开挖完毕，为防止雨水浸泡槽底，可建议沿基坑周边设置40cm宽40cm深排水盲沟，且在转角处设临时积水坑，每一坑内配备一台抽水泵，随时抽出坑内积水。3.确保工程质量的技术组织措施建立以项目经理为负责人的质量保证体系。开工前组织全部进场人员学习施工方案，熟悉图纸及地质状况，对机械操作手进行技术交底，要求掌握施工的技术要点。每一道工序开工前，学习规范要求，精心施工。完工后，进行严格自检，不合格者坚决返工，按国际ISO 9002认证标准与要求进行全过程的质量管理。3.1质量标准1.土方开挖工程质量验收标准项序检查项目允许偏差或允许值（mm）检查方法柱基基坑基槽挖方场地平整管内地（路）面基层人工机械主控项目1标高- 503050- 50- 50水准仪检查2长度、宽度+ 200- 50+ 300- 100+ 500- 150+100经纬仪、钢尺3边坡设计要求观察、坡度尺一般项目1表面平整度2020502020用2 m靠尺和楔形塞尺2基低土性设计要求观察或土样分析注：地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。4.确保安全生产的技术组织措施建立以项目经理为负责人的安全保证体系。开工前组织全体进场人员学习安全知识，进行安全交底，定期或不定期地进行安全检查，发现不安全因素立即整改，防患于未然，切实做好安全、文明施工。4.1根据现场情况，该基坑东南角处有下水管道，土方开挖前，应采用人工挖除该处土方，方可进行机械开挖。4.2在距基坑东、南、北、西边0.6m周围用48mm钢管设置两道护身栏杆，立杆间距3m，高出自然地坪1.2m，埋深0.8m。在距基坑0.5m砌120砖墙30cm高，中有240240mm砖柱间距3m。基坑上口边1m范围内不许堆土、堆料和停放机具。在锚索支护上口5m范围内不许重车停留。各施工人员不许翻越护身栏杆。基坑施工期间设警示牌，夜间加设红色灯标志。4.3基坑外施工人员不得向基坑内乱扔杂物，向基坑下传递工具时要接稳后再松手。4.4坑下人员休息要远离基坑边及放坡处，以防不慎。4.5机械施工时现场设专职指挥人员一名，施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。5.确保文明施工的技术组织措施我公司已经制定了CI（企业识别）战略，而且我公司已经通过ISO24001：1996环境管理体系和OSHMS28001：2001职业安全健康体系认证，该工程在现场文明管理上自始至终都要严格要求，主要技术组织措施如下：5.1项目部全体人员佩带统一制作的胸卡。安全帽有企业的统一标志，正面贴司徽。5.2项目现场可根据业主的意见决定是否并排放置放大的业主要求与公司质量方针标牌。5.3施工现场的料具堆放等需有一个合理的布局，而且要制定一个科学严密的现场管理制度。5.4施工现场合理布置机械设备，搭设临建设施，堆放材料、成品、半成品，埋设临时施工用水管线，架设动力及照明线路。5.5材料进场堆放：砖码垛，砂石等地材砌池堆放并加以覆盖，避免扬尘。半成品、成品材料分规格堆放整齐，并设置明显的标牌。废旧和多余的物资要及时回收。料具堆放整齐，不得挤占道路和作业区，保持道路畅通无阻。5.6严格按照施工程序组织施工，确保施工过程中统一调度，统一管理、统一指挥、平衡土方开挖与边坡支护和降水等工序的关系，保持良好的施工程序。5.7建筑物的轴线控制及高程控制点，要做出醒目的标志牌，任何人不得破坏。5.8每一分项工程完工后，要及时清理各种材料、工具等，将施工现场清理干净，并码放整齐，以备再用。5.9施工现场设置沉淀池，保持施工现场的清洁，运输车辆不得带泥浆进出现场，土方外运时车辆必须进行覆盖，并做到沿途不遗撒。5.10施工现场严禁从高处向基坑内抛撒建筑垃圾，采取有效措施控制施工中的扬尘、袋装水泥必须覆盖，不得随意露天堆放，以免雨淋。5.11施工现场所有的工作人员在施工现场应佩带证明其身份的证卡。5.12施工现场设专人供水和专用保温水桶，水桶加盖、加锁、防止污染。施工人员不准喝生水，严禁公用一个器皿喝水。5.13施工现场的主出入口处实行“三包”，随时清扫运土车及送料车辆掉在门口及街道上的杂物，保持门前及现场内的清洁，树立业主与本公司的良好形象。5.14经常对职工进行文明施工教育，遵守现场文明施工管理制度，提高自身的素质。5.15进一步抓好现场施工管理，提高施工现场标准化、科学化管理水平。施工现场施工道路坚实、平坦、整洁，在施工过程中保持畅通。工地内要设立“两栏一报”（宣传栏、读报栏、黑板报）。5.16建立健全现场施工管理人员岗位责任制，并挂在办公室的墙上，使自己能随时看到自己的责任，把现场管理工作抓好。5.17现场文明要高标准严要求，达到“安全生产、文明施工优秀工地”的标准。6.确保工期的技术组织措施该工程处于地下施工，工序复杂，穿插作业较多，工期紧，且紧邻小区及道路，因此，开工时的施工组织部署及作好施工技术措施很重要，合理作好施工前的机械、劳力安排，材料准备，保证开工时机械、劳力及材料充足。6.1进度安排及进度控制该工程土方开挖共分四步进行，边坡支护穿插进行施工，共计45d完成土方开挖。6.2组织措施6.2.1公司成立工程现场指挥部，调度协调公司各部门，及时解决各项问题，优先保证本工程施工需要。6.2.2项目部成立保证工期领导小组，负责工期目标实施：组 长：项目经理副组长：生产负责人、技术负责人成 员：施工员、技术员、质量员、安全员6.2.3建立保证工期联席会议制度，由工程指挥部、工期领导小组和业主.监理等部门，定期召开保证工期会，对比工期目标，解决出现的各项问题，保证工期实施6.3技术、设备、劳力保证措施6.3.1现场技术施工人员充分了解设计文件，与设计部门紧密联系，及时解决设计文件出现的各项技术问题，保证设计文件的正确和施工连续。6.3.2现场成立技术攻关小组，及时解决工程施工中出现的技术难题。杜绝因采用技术措施不当，发生技术事故而影响工程工期。6.3.3优化施工网络设计，合理划分工程施工段，流水施工。本工程合理划分流水段，编制施工进度计划，工期网络控制采取三级网络动态管理，严格按网络计划施工。6.3.4安排强有力的施工劳力。保证施工连续进行。6.3.5选择优良的施工机械，确保工程施工期间设备、机械完好，保证工期目标的实现。6.4资金、材料工期保证措施6.4.1本工程执行专款专用制度以避免施工中因为资金问题而影响工程进展，充分保证劳动力的部署、机械的充足配备、材料的及时进场。随着工程各阶段关键日期完成及时兑现各专业队伍的劳务费用，这样既能充分调动他们的积极性，也使各劳务作业队为本工程积极安排高技能作业人员，同时为配备充足的作业人员提供了保证。同时专款专用制度也为项目部应付万一某一环节完不成关键日期而采取果断措施提供了保证。6.4.2本工程主要材料由公司统一采购，零星材料及急用材料由现场采购，保证材料能够及时供应。进场后需复试检测的材料如：钢材、水泥等必须提前到场，进行复试检测。避免因检测而耽误材料的使用。6.5外围环境工期保证措施6.5.1积极定期的与当地环卫、市政、交通部门、水电供应部门、政府监管部门和其它有关单位交流看法，改正不足，保证工程顺利施工。6.5.2做好外围环境的工作，取得周围办公人员的理解和支持。为保证工程的顺利进行，我们在施工期间，对处理周边关系及社会协调等诸方面将采取如下措施：施工期间的交通问题我方将与当地公安、交警、环卫等有关部门取得联系，保证施工期间施工车辆行走路线，确保工程施工正常进行。 协调解决外围环境问题首先，从自身抓起。我们在施工期间将认真执行国家环保部门有关规定，尽量减少对周围环境的影响。并走访工地周围的单位及办公人员，协调好相互间的关系，与他们达成谅解，我公司在承建的同类工程的施工中，遇到过类似问题，但我们能较好的协调处理各方面的关系，顺利完成了工程建设任务，我们有决心、有信心、有能力协调好施工过程中的各种关系，以确保工程的顺利完成。7.减少噪音、降低环境污染技术措施7.1进入施工现场的施工机械、设备要求噪音低、效率高，污染物排放低，达不到要求的机械设备禁止进入施工现场。7.2合理安排工期，尽量避免夜间施工，土方开挖时，如必须夜间施工，运土车辆在院内停放时必须熄火，降低施工噪音，减少环境污染。7.3土方外运时，土方车必须覆盖，防止洒落，随时清扫施工现场及运输道路，减少污染。8.地上、地下管线及道路和绿化带的保护措施8.1根据现场情况，该工程基坑东南侧及基坑的污水管道。土方开挖前须人工挖除基坑东南侧污水管道处的土方，待管道明露后方可采用机械挖土，机械开挖时由专职指挥人员指挥挖掘机开挖土方，防止该处管线的损坏。8.2挖掘机进出场必须用拖车拖至施工现场，履带式挖掘机严禁在院内混凝土路面上行走。以免破坏院内道路。8.3现场场地狭窄，树木及绿化较多，施工时应按平面图设计的道路通行，车辆不可穿越、损坏树木及绿化。材料及机械、工具按平面设计布置，严防对院内原有设施、绿化等的损坏。9.与其他施工队伍友好配合措施9.1定期组织业主、监理及其他施工队伍参加的协调例会，解决施工中存在的各种问题。9.2分包队伍服从总包单位制定的质量、工期、安全目标，达到业主的要求。9.3详细阅读施工图纸及有关资料，服从大局，积极做好各施工队伍中的配合。9.4与各施工队伍密切保持联系，通信畅通，相互间需配合的工作提前说明。9.5解决好与各施工队伍间的工序配合问题，保证工程的顺利进行。第三部分 雨季施工措施该分项工程将在雨季施工，雨季施工采取以下措施：1建立以项目经理为组长的雨期施工领导小组：组 长：项目经理副组长：技术负责人 生产负责人成 员：项目部各职能管理及施工队长、各班组长 2工程开工后，施工队伍进入现场首先进行现场排水设计，并按设计要求完成现场排水管道施工，保持现场无积水、施工道路畅通。3施工现场中所有机械、机电设备采取防雨措施，已开挖的基坑雨后及时排除坑内积水。4及时收听天气预报，土方开挖及锚喷尽可能避开雨天施工，施工现场准备足够的塑料布，以备突然降雨时对未达到强度的混凝土、机械设备、土方等覆盖。5对地表水进行有组织排放。6材料机具准备制定材料计划，备好防洪、抢险、排水的机具设备、雨期施工材料。7雨期防护7.1定点机械搭棚，需移动机械的操作室，特别是电器部位设防水措施。7.2现场砂、石、水泥等材料做好防淋、防淹措施。8.施工技术措施8.1土方开挖时尽量避开雨天，如遇下雨土方开挖应立即停止，机械设备退场，禁止雨天作业，以防不安全因素的产生。8.2未做支护的边坡，如遇雨天，应采取塑料布覆盖边坡的方式，防止雨水冲刷边坡，避免不安全因素的发生。8.3雨天基坑内如有积水，应立即用水泵抽水或其它排水措施，防止雨水泡槽。8.4雨天作业时，应采取必要的防滑措施。8.5在基坑的顶面和基坑底面设置排水沟和积水坑，利用抽水泵进行地面排水。9安全生产9.1加强安全教育，认真作好防洪、防雷、防触电、防火、防风暴、防滑、防暑等工作，通过交底贯彻到班组。9.2经常检查施工用电，电闸箱、机电设备有完善的保护接零，可靠的防雨、防潮措施。绝缘良好，严防漏电，设漏电保护器，手持电动工具佩带齐个人安全保护用具。9.3随时检查边坡的稳定情况，如发现边坡有裂缝等不安全因素，应立即停止该处施工，上报项目部安全及技术人员，确定无安全隐患后方可继续施工。9.4施工电源线的在雨季时要架高，架高高度不低于2m，避免漏电。9.5尽力改善工作环境，调整作业时间。9.6雨天作业时，应采取必要的防滑措施；9.7在基坑底面设置排水沟和积水坑，利用抽水泵进行地面排水。第四部分 应急预案（一）土方坍塌的预防和监控措施施工前，项目技术负责人或施工员应向作业班组进行技术、质量、安全交底，分工明确，责任落实到人。土方开挖时，必须有专人在现场统一指挥，按既定方案和程序施工。对于挖出的泥土，要及时运走或按规定放置，不得随意堆放。施工中应严格控制建筑材料、模板、施工机械、机具或其他物料在坑边堆放，以避免产生过大的附加荷载，造成基坑边坡失稳造成土方坍塌。深基坑开挖完后，应尽量缩短暴露的时间，以防其他不可预见的因素造成基坑边坡失稳造成土方坍塌。基坑开挖过程中，自始至终应作好监测。根据具体周边环境设置监测控制点，按规定每日监测并作好记录，当发现监测数据超标准应及时报告并采取有效措施，防止基坑边坡土方坍塌。（二）基坑土方坍塌现场应急措施当边坡变形过大，变形速率过快，周边环境出现开裂等险情时应立即停止施工，根据险情原因采取如下应急措施：坡脚被动区临时压重将原预备好的砂包抛（堆）至基坑坡脚；坡顶地面主动区域卸土减载，并严格控制卸载程序；作好排水、封面处理；对险情段加强监测。（三）为预防本项目在施工期间出现突发事件或安全事故，本项目部决定建立现场安全事故救护组织，本组织由以下人员组成：事故应急救援指挥：由项目负责人丁圣炜担任。 联系电话：[phone]执行指挥：严海中、王听明执行救援：冯国刚、陈月、王听明、钱亚新为应急救援准备的运输车辆，每天派一部面包车停置在施工现场附近，购置两台担架，一旦发生安全事，迅速将救援者送往东亭镇医院医疗急救中心。对救护的运输明确行驶以下路线：从新明中路至友谊路转锡沪路东亭镇医院，在未到达医院救护中心之前，先打电话联系，可先预报救援者伤情，能让救护单位作好充分准备。附土方开挖平面及剖面图1
