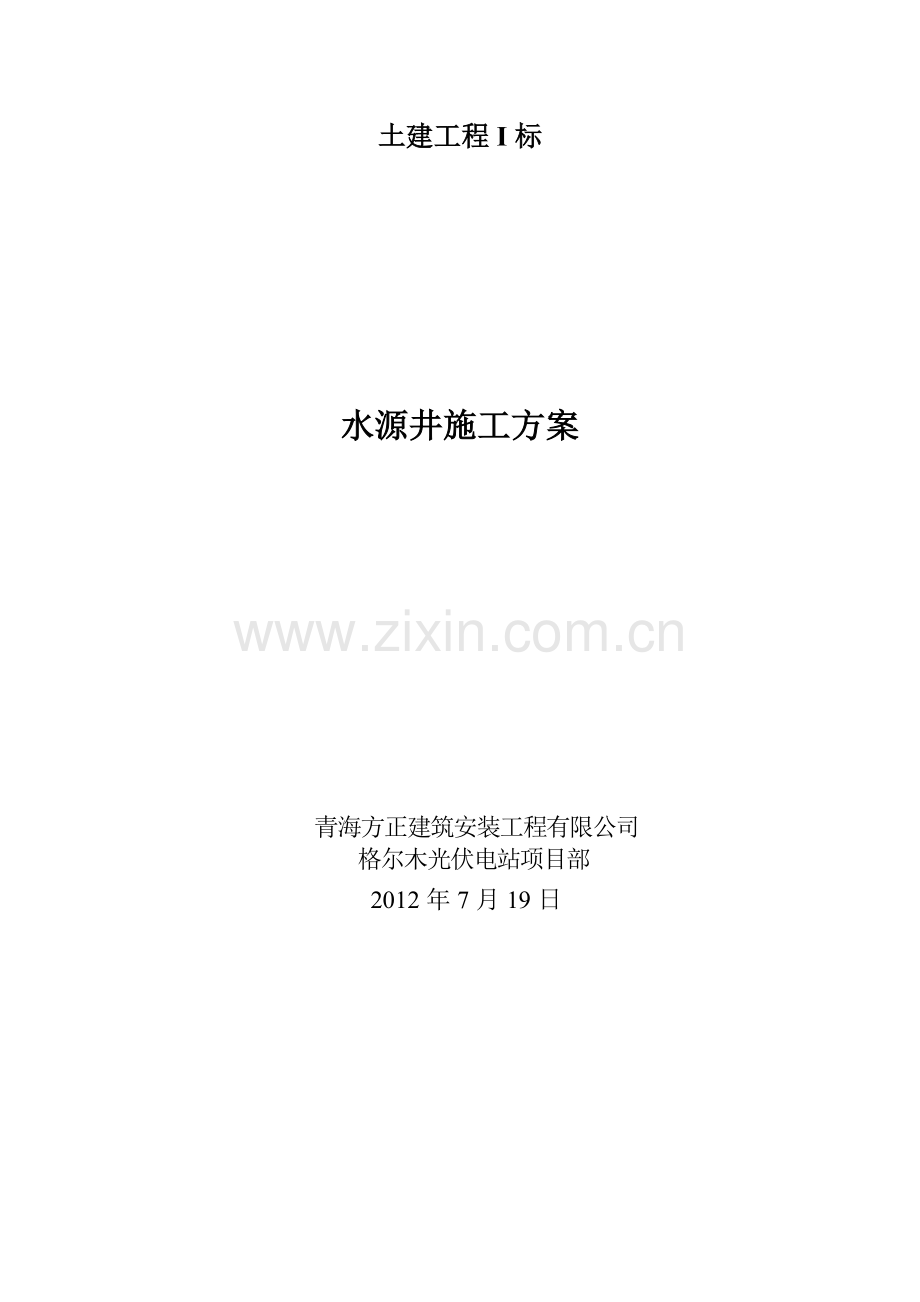

本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】青海格尔木二期100MWp并网光伏电站土建工程I标水源井施工方案 青海方正建筑安装工程有限公司 格尔木光伏电站项目部 2012年7月19日 批 准: 审 核: 编 制: 格尔木二期100Mwp并网光伏电站土建工程标水源井施工方案一、概述青海格尔木光伏电站二期工程装机容量为100MWp，工程的主要任务是发电。场址区位于格尔木市东出口，109国道以北的荒漠沙地上。占地面积约为2.47km2。场址范围为N362250N 362432，E 950954E 951042，海拔高程在2798m2833之间。场址区场地开阔、地势平坦。场址距市区约30km，距109国道约6km，交通便利，运输方便。本标段水源井位于17号子阵内，钻井深度按120m施工。水源井工程施工包括钻井、固壁、井管的安装、冲洗、管外封闭、抽水试验以及水质检验等。三、施工进度水源井计划于2012年7月20日开工，于2012年8月20日完工；四、施工方法4.1测量施工4.1.1测量准备施工测量仪器准备齐全，并经国家法定计量单位检测合格，与甲方办理测量中心资料交接手续。对原有的测量控制网和测量资料进行校队，在确认测量控制网和原有的测量资料符合规范要求后，对测量人员进行技术交底，编制测控布置网，建立测量数据库。4.1.2工程定位按总平面布置图的要求，由业主提供并经校对合格的测量控制网和测量资料，利用一台全站仪进行工程定位测量，用混凝土墩或木桩做轴线控制桩，并用红漆编号标识清楚，桩顶用钢钉做轴线控制点，并加以重点保护。外业施工测量和内业计算要做到步步校核，所有的归档资料和需交付的测绘产品，必须经过测量作业人员的自检和项目部技术负责人最终检验。4.2水源井施工本标段水源井位于17号子阵内，钻井深度按120m施工,井孔直径为400mm。水源井工程施工包括钻井、固壁、井管的安装、冲洗、管外封闭、抽水试验以及水质检验等。4.2.1施工准备（1）确保机井施工安全与成井质量，严格执行技术操作规程，预防事故发生。（2）试钻前按照质量要求，检查钻井设备各零部件，不合格的不使用。（3）泥浆循环系统的泥浆池和沉淀池的容积，满足施工储浆和沉砂的要求。泥浆槽的长度在15m以上。（4）管井施工所需管材、滤料、粘土、粘土球及其他物料，按设计要求在开钻前准备好，并及时运到现场。4.2.2钻机安装（1）水源井采用大田钻8型冲击钻。（2）钻机及附属配套设备的安装，保证基础坚实，安装平稳，布局合理，便于操作；回转钻机转盘水平，天车、转盘及井孔中心在一条铅直线上；冲击钻机保证连接牢固，钻具总重不超过钻机说明书规定的重量，活芯灵活，钢丝绳与活套的上线保持一致；在钻进过程中不得位移。4.2.3钻井（1）钻进方法与护壁：1） 采用大田钻8型冲击钻进行钻井；2） 冲洗介质，根据水文地质条件和施工情况等因素合理选用。在粘土或稳定地层，采用清水；在松散、破碎地层，采用泥浆。3） 根据钻进机具和地层岩性采取泥浆护壁。用泥浆护壁，孔内泥浆面距地面小于0.5m。4） 顶部的松散层采用套管护壁。5） 成井过程中设置的护口管，保证在管井施工过程中不松动，井口不坍塌。（2）钻孔泥浆质量要求1） 根据地质报告地层泥浆密度为1.11.2，遇高压含水层或易塌地层，泥浆密度酌情加大。2） 砾石、粗砂、中砂含水层泥浆粘度为1822s；细砂、粉砂含水层为1618s。3） 回转钻进时，孔内泥浆含沙量不大于12%。4） 回转钻进时，胶体率不低于80%。井孔较深时，胶体率适当提高。（3）停钻期间，将钻具提至安全孔段位置并定时循环或搅动孔内泥浆；泥浆漏失随时补充；如孔内发生故障，视具体情况调整泥浆指标或提出钻具。（4）井孔倾斜度符合机井技术规范3.3.2规定。钻进时合理选用钻进参数，必要时安装钻铤和导正器。发现孔斜征兆，及时纠正。钻具的弯曲、磨损定时检查，不合格不使用。4.2.4疏孔、换浆和试孔（1）松散层中的井孔用疏孔器疏孔，疏孔器外径与设计井孔直径相适应，长度不少于8m，达到上下畅通。（2）泥浆护壁的井孔，除高压自流水层外，用比原钻头直径大1020mm的疏孔钻扫孔，破除附着在开采层孔壁上的泥皮。孔底沉淀物排净后，及时向孔内送入稀泥浆，使孔内泥浆逐渐由稠变稀，不得突变。泥浆密度小于1.1，出孔泥浆与入孔泥浆性能接近一致，孔口捞取泥浆样达到无粉砂沉淀要求。（3）下井管前校正孔径、孔深和测斜。井孔直径不小于设计孔径20mm；孔深偏差不超过设计孔深的正负1/1000；孔斜不得超过设计要求。小于或等于100m的井段，顶角倾斜不超过10；大于100m的井段，控制每100m顶角倾斜的递增速度不超过1.50。4.2.5井管安装（1）井管外观质量的检查1）井管无残缺、断裂和弯曲等缺陷。2）砼管有足够的抗压强度。3）无砂砼滤水管的渗透系数400m/d，孔隙率15%。4）过滤器开孔率偏差不超过设计开孔率的10%，缠丝间距偏差不超过设计丝距的20%，缠丝至穿孔管壁的最小距离大于3mm。5）井管的上下口平面垂直于井管轴线。无砂混凝土井管与混凝土井管管口平面倾斜度偏差不超过井管外径的1.5%。6）井管直径偏差不得超过：钢筋混凝土管内径5mm，无砂混凝土井管内径69mm。7）管井过滤器的制作，保证具有良好的过滤性能，结构坚固、抗腐蚀性强不易堵塞。过滤器长度，根据可开采含水层的累计厚度、富水性、设计取水量等通过技术经济分析确定（可开采含水层累计厚度不超过30m时，过滤器长度按含水层累计厚度取值）。过滤器骨架管的穿孔形状、尺寸和排列方式 ，根据管材强度和加工工艺确定，孔隙率宜为15%30%。缠丝过壁24mm，垫筋两端设挡箍；缠丝材料应无毒、耐腐蚀、抗拉强度大和膨胀系数小；缠丝断面形状宜为梯形或三角形；缠丝孔隙尺寸应根据含水层的颗粒组成和均匀性确定。（2）井管的安装1）井管安装前按照钻孔的实际地层资料校正，然后进行井管组合、排列、测量长度，并按井管排列顺序编号。2）井管的连接做到对正接直、封闭严密，接头处的强度满足下管安全和成井质量的要求。3）过滤器安装位置的上下偏差不超过300mm。4）采用填砾过滤器的管井，井管位于井孔中心。下井管时安装井管扶正器，其外径比井孔直径小3050mm。根据井深和井管类型确定扶正器的数量，间隔320m安装一组，每眼井至少安装2组。无砂混凝土管与混凝土管井，扶正器的数量应适当增加。5）井管底部座落在坚实的基础上，若下部孔段废弃不用时，必须用卵石或碎石填实。4.2.6 滤料回填（1）滤料级配 过滤器的管井井管安装后，根据以下要求及时回填过滤料。过滤料高度超过过滤器的上端；过滤料用磨圆度较好的硅质砾石；不应含土和杂物，严禁使用棱角碎石；滤料的不均匀系数应小于2。 回填过滤料时，滤料沿井管四周均匀连续填入，随填随测。当发现填入数量及深度与计算有较大出入时，应及时报出原因并排除。（2） 回填滤料方法1）采用静水回填过滤料。2）沿井管周围连续的均匀缓慢的填入，速度不太快。过滤料中途受阻，不许摇动或强力提动井管，可用小掏筒或活塞下入井管内慢慢上下提动，直至过滤料下沉为止。3）回填过滤料用计量容器，便于及时的与计划数量校对。当过滤料填入到一定数量时，等过滤料下沉，用测棒测量填滤料高度，边填边测，直到计划位置为止。测棒是用圆铁棍制成，长0.51m，两端呈圆尖形，其重量超过所用测绳总重量的一倍。4.2.7管外封闭管外封闭采用粘土封闭。封闭前，按照管井施工图所要封闭的深度，计算出需要回填入的粘土的数量，采用人工回填。4.2.8洗井和试验抽水（1）过滤料回填完毕后及时进行洗井并补填滤料。（2）洗井方法和工具，按井的结构、管材、钻井工艺及含水层特征选择，尽量采用不同的洗井工具交错使用或联合使用。（3）洗井和试验抽水的质量应符合下列要求：1）洗井完毕后，井底沉淀物厚度小于井深的5/1000。 2） 洗井完毕后，进行试验抽水，水泵出水后30分钟采取水样。用容积法测定的含砂量：中、细砂含水层不得超过1/20000；粗砂、砾石、卵石含水层不超过1/50000。3） 试验抽水时，做一次大降深抽水，水位稳定延续时间：松散层地区不少于8小时；贫水区和水文地质条件不清楚的地区，水位稳定延续时间适当延长。有特殊要求的管井，做三次降深抽水。4） 试验抽水达到设计出水量，不低于设计出水量的75%。5） 试验抽水终止前，采取水样，进行水质分析。4.2.9质量检查与验收（1）井管安装前对其外观质量，试验成果进行检查。井管无残缺、断裂和弯曲等缺陷。砼管抗压强度不应低于15Mpa，无砂砼滤水管的渗透系统5m/h，孔隙率15%。验收合格的井管可以用于井壁管，不合格的井管要运出现场。（2）井管底部是否座落在坚实的基础上，若下部孔段不用，用卵石或碎石填实。 （3）必须按管井设计的位置、高度回填滤料不许马虎从事，以防滤料下沉而失去拦砂滤水作用，而影响成井质量。4.质量保证措施（1）建立健全工程质量保证体系建立强有力的质量保证检测体系，开展全面质量管理，确保工程质量。经理部定期召开质量分析会议，及时发现存在问题,研究制定改进措施,虚心倾听业主，监理工程师的意见并及时改正。（2） 提高全员质量意识工程质量是施工活动的最终成果。我们将分项目，分工序实施专项质量意识教育，做到有的放矢，使参与人员人人明白质量要求，个个清楚质量标准的目标。实施分级把关，建立健全质量管理规章制度，在人员、施工技术、机械装备和物资保障上满足本工程质量标准要求。（3） 施工现场严格执行逐道工序检验的办法,由质检站负责,切实贯彻“三检制”，即班组自检，施工队复检，项目质检站终检。5.安全保证措施5.1安全管理目标无重伤、无重大施工机械设备安全事故。根据本工程的具体实际情况，编制相应的安全生产管理规定，制定并实施一切必要的措施，维护工地正常生产、生活秩序，对施工生产过程的安全工作进行全方位的控制，以保证工程安全、高效的实施。5.2现场施工安全措施（1） 坚决贯彻执行国家有关安全生产的法规、法令，执行建设单位与地方政府对安全生产发出的有关规定和指令。在施工安全管理上，实行三级管理（项目部、施工队、作业班组），逐级落实安全生产责任制，层层签订安全生产责任承包合同，坚持谁分管、谁负责，明确分工、责任到人，奖惩分明。（2） 严格执行“布置生产任务的同时布置安全工作，检查生产工作的同时检查安全情况，总结生产的同时总结安全工作”的“三同时”制度。（3）严格执行安全管理制度，进入施工现场人员须佩戴安全帽。以保证生产按期按质完成生产任务的基础上，坚决杜绝重大人员机械事故，提高生产工效。（4）设置专职安全人员跟班进行安全检查。严禁施工车辆载人，超速、疲劳驾驶等现象发生。（5）做好重大安全事故应急方案。6. 文明施工及环境保护措施 文能保持工作面清洁，把现场的各种垃圾妥善处理。能严格履行投标文件文明施工保证措施，遵守青海格尔木光伏电站工程关于文明施工的各项规定。7.资源配置 本工程资源配置为格尔木二期100MWP光伏电站土建工程标的主要施工机械和劳动力配置。拟投入本工程的机械设备配置和劳动力配置详见表7-1和表7-2。 机械设备配置 表7-1设备名称规格数量制造厂购置年份进场时间现在何地备注柴油发电机50kw1台兰州20062012.7.1工地自有钻井机大田钻8型1台郑州2012.7.16工地租赁 劳动力配置表 表7-2工种人数管理人员技术员安全员机械工钻工其它技工普工合计2012年7月份2114648268月份2114648260万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
