抗滑桩检验批.doc

铁程检-33
工 程 检 查 证 编号：
检查 挖孔桩内灌注钢筋混凝土前
工程名称：南宁至防城港铁路茅岭海铁联运货场工程 施工单位：广东兆达建工集团有限公司
工程地点：DK32+508-DK32+634段 检查日期： 年 月 日

DK32+508-DK32+634左侧 锚固桩 1号桩。
1.设计直径 2.5×1.75 m，终孔经验孔器检查，无缩孔/在 / m深处有缩孔。
2.孔底设计高程5.14m，挖孔完毕时孔底实际高程5.13m，灌注前孔底高程5.13m，沉碴厚度 / cm。
3.孔位最大偏差为7mm，最大倾斜度为 0.5 %
4.钻（挖）孔桩承台底高程为 / m，桩长为 17 m。
5.岩层面高程为 16.18 m，嵌入岩层 11.05 m，岩层为 碳质页岩 层。
6.钢筋笼已检查签证 。

经检查认为被检工程 满足设计要求 经整改后满足设计要求
决定：准予隐蔽 准进入下道工序 浇注桩身砼

主管工程师： 质检工程师：
技术负责人： 施工负责人：
监理工程师：

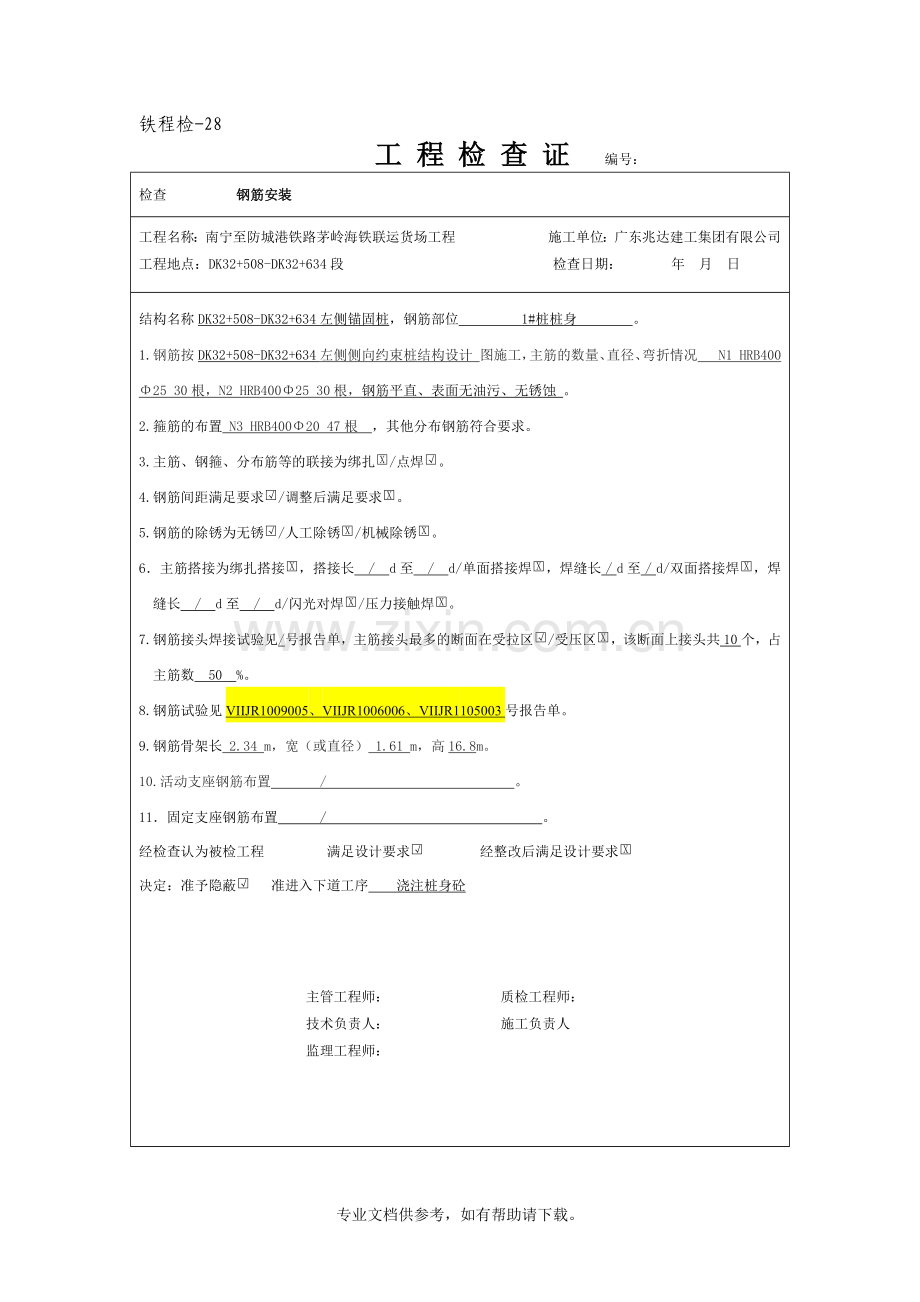

铁程检-28
工 程 检 查 证 编号：
检查 钢筋安装
工程名称：南宁至防城港铁路茅岭海铁联运货场工程 施工单位：广东兆达建工集团有限公司 工程地点：DK32+508-DK32+634段 检查日期： 年 月 日
结构名称DK32+508-DK32+634左侧锚固桩，钢筋部位 1#桩桩身 。
1.钢筋按DK32+508-DK32+634左侧侧向约束桩结构设计 图施工，主筋的数量、直径、弯折情况 N1 HRB400Φ25 30根，N2 HRB400Φ25 30根，钢筋平直、表面无油污、无锈蚀 。
2.箍筋的布置 N3 HRB400Φ20 47根 ，其他分布钢筋符合要求。
3.主筋、钢箍、分布筋等的联接为绑扎/点焊。
4.钢筋间距满足要求/调整后满足要求。
5.钢筋的除锈为无锈/人工除锈/机械除锈。
6．主筋搭接为绑扎搭接，搭接长 / d至 / d/单面搭接焊，焊缝长 / d至 / d/双面搭接焊，焊缝长 / d至 / d/闪光对焊/压力接触焊。
7.钢筋接头焊接试验见/号报告单，主筋接头最多的断面在受拉区/受压区，该断面上接头共 10 个，占主筋数 50 %。
8.钢筋试验见VIIJR1009005、VIIJR1006006、VIIJR1105003号报告单。
9.钢筋骨架长 2.34 m，宽（或直径） 1.61 m，高16.8m。
10.活动支座钢筋布置 / 。
11．固定支座钢筋布置 / 。
经检查认为被检工程 满足设计要求 经整改后满足设计要求
决定：准予隐蔽 准进入下道工序 浇注桩身砼

主管工程师： 质检工程师：
技术负责人： 施工负责人
监理工程师：

桩孔检验批质量验收记录表
06011201□□□
单位工程名称
南宁至防城港铁路茅岭海铁联运货场工程
分部工程名称
抗滑桩
分项工程名称
桩孔
验收部位
DK32+508～+634段左侧1#桩
施工单位
广东兆达建工集团有限公司
项目负责人
陈水源
施工质量验收标准名称及编号
《铁路路基工程施工质量验收标准》TB10414─2003
施工质量验收标准的规定
施工单位检查评定记录
监理单位
验收记录
主控项目
1
桩孔断面尺寸
第15.1.4条
桩孔内空尺寸为250cm×175cm,护壁厚度25cm，符合设计要求。

2
桩孔孔型
第15.1.5条
矩形，四面直顺，符合设计要求。

3
孔底持力层
第15.1.6条
进入弱风化岩层11.05m，符合设计要求。

一般项目
1
桩孔允许偏差
中心位置
纵向
±100 mm
-7
/
/
/
/

/
/
/
/
/
横向
mm
+5
/
/
/
/
/
/
/
/
/
断面尺寸
不小于设计尺寸
+5
+10
+9
+14
+9
+12
/
/
/
/
孔底高程
±50 mm
+15
/
/
/
/
/
/
/
/
/
桩孔垂直度
1%
0.5
/
/
/
/
/
/
/
/
/
施工单位检查
评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师
年 月 日

［抗滑桩］
钢筋骨架检验批质量验收记录表
06011202□□□
单位工程名称
南宁至防城港铁路茅岭海铁联运货场工程
分部工程名称
抗滑桩
分项工程名称
钢筋骨架
验收部位
DK32+508～+634段左侧1#桩
施工单位
广东兆达建工集团有限公司
项目负责人
陈水源
施工质量验收标准名称及编号
《铁路路基工程施工质量验收标准》TB10414─2003
施工质量验收标准的规定
施工单位检查评定记录
监理单位
验收记录
主控项目
1
钢筋品种、规格、质量
第15.2.2条
Φ25，合格证1份，编号011113445；试验报告1份，编号VIIJR1105003 ；Φ20，合格证1份，编号51007470；试验报告1份，编号VIIJR1006006 ；Φ16，合格证1份，编号11008310；试验报告1份，编号VIIJR1009005 ；质量合格。

2
钢筋骨架型式及连接方式
第15.2.3条
钢筋间距14.7cm，靠山侧双排加密，符合设计要求。

3
钢筋接头分布
第15.2.4条
同一截面内接头钢筋面积不大于50%，符合验标要求。

4
接头质量
第15.2.5条
采用螺纹套筒连接，钢筋接头报告1份，报告编号 ，质量合格。

一般项目
1
允许偏差
钢筋骨架长度
±100 mm
+14
+12
-20
-15
-13

+12
+7
+24
+14
+18
主筋间距
±5 mm
-3
+2
-2
-1
-2
+1
+1
+1
-3
-2
钢筋骨架直径
±20 mm
+10
+12
-10
-5
+9
+5
+5
-7
-5
+4
箍筋间距
±20 mm
+2
-6
-7
+8
+5
-4
-7
+2
+4
+5
钢筋骨架垂直度
2%
0.1%
0.8%
0.8%
0.7%
0.5%
1.1%
0.5%
0.5%
0.2%
1.0%
施工单位检查
评定结果

专职质量检查员年月日
分项工程技术负责人年月日
分项工程负责人年月日
监理单位验收结论

监理工程师
年月日

［抗滑桩］
桩身混凝土检验批验收记录表
06011203□□□
单位工程名称
南宁至防城港铁路茅岭海铁联运货场工程
分部工程名称
抗滑桩
分项工程名称
桩身混凝土
验收部位
DK32+508～+634段左侧1#桩
施工单位
广东兆达建工集团有限公司
项目负责人
陈水源
施工质量验收标准名称及编号
《铁路混凝土工程施工质量验收标准》TB10424-2010
《铁路路基工程施工质量验收标准》TB10414─2003
施工质量验收标准的规定
施工单位检查评定记录
监理单位
验收记录
主控项目
1
原材料的品种、规格、质量
第15.3.4条
水泥合格证1份，编号： ，试验报告1份，编号： ；粉煤灰合格证1份，编号： ,试验报告1份，编号： ；外加剂合格证1份，编号： ，试验报告1份，编号： ；水试验报告1份，编号： ；细骨料试验报告1份，编号： ；粗骨料试验报告1份，编号： ；满足设计要求。

2
桩身混凝土强度
第15.3.5条
采用C35泵送混凝土，留置试件1组，编号： ，抗压强度为 Mpa，符合设计要求。

3
桩身混凝土的完整性
第15.3.6条
桩身混凝土浇筑过程连续完整。

4
预埋件或牛腿的规格、尺寸、数量
第16.3.3条
符合设计要求。

一般项目
1
桩身混凝土地上部分表面质量
第16.3.4条
表面质量轮廓清晰，无蜂窝，麻面现象。符合要求。

2
桩身顶面高程允许偏差
±50 mm
+8
+20
+9
+15
+11
/
/
/
/
/
施工单位检查
评定结果

专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师
年 月 日

［抗滑桩］
地面排水及桩顶封闭检验批质量验收记录表
06011204□□□
单位工程名称
南宁至防城港铁路茅岭海铁联运货场工程
分部工程名称
抗滑桩
分项工程名称
地表排水及桩顶封闭
验收部位
DK32+508～+634段左侧1#桩
施工单位
广东兆达建工集团有限公司
项目负责人
陈水源
施工质量验收标准名称及编号
《铁路混凝土工程施工质量验收标准》TB10424-2010
《铁路路基工程施工质量验收标准》TB10414─2003
施工质量验收标准的规定
施工单位检查评定记录
监理单位
验收记录
主控项目
1
地面排水设施与封闭材料
第15.4.2条
排水设施及封闭材料均符合设计要求。

2
桩顶封闭与排水设施混凝土强度等级
第15.4.3条
采用C35泵送混凝土，留置试件1组，编号 ，抗压强度为 Mpa，符合设计要求。

一般项目
1
顶面封闭
第15.4.4条
按设计要求已用砂浆抹面封闭，封闭面已设置排水坡，未有积水现象。

2
排水沟允许偏差
设置范围
±200 mm
+14
+28
-15
+31
+19
/
/
/
/
/
沟底高程
土质：±20 mm
石质：±30 mm
铺砌：±20 mm
-5
+6
+4
+9
+7
+9
/
/
/
/
沟底坡度
5%设计坡度
2%
2%
2%
1%
2%
2%
/
/
/
/
沟底平整度
土质：15 mm
石质：30 mm
铺砌：15 mm
4
5
2
9
9
5
/
/
/
/
宽度
mm
+7
+10
+9
-5
+9
-1
/
/
/
/
深度
mm
+8
+5
+16
+11
+22
-6
/
/
/
/
铺砌厚度
─10%
-4%
-2%
-4%
-2%
-4%
-1%
/
/
/
/
施工单位检查
评定结果
专职质量检查员 年 月 日
分项工程技术负责人 年 月 日
分项工程负责人 年 月 日
监理单位验收结论

监理工程师
年 月 日
