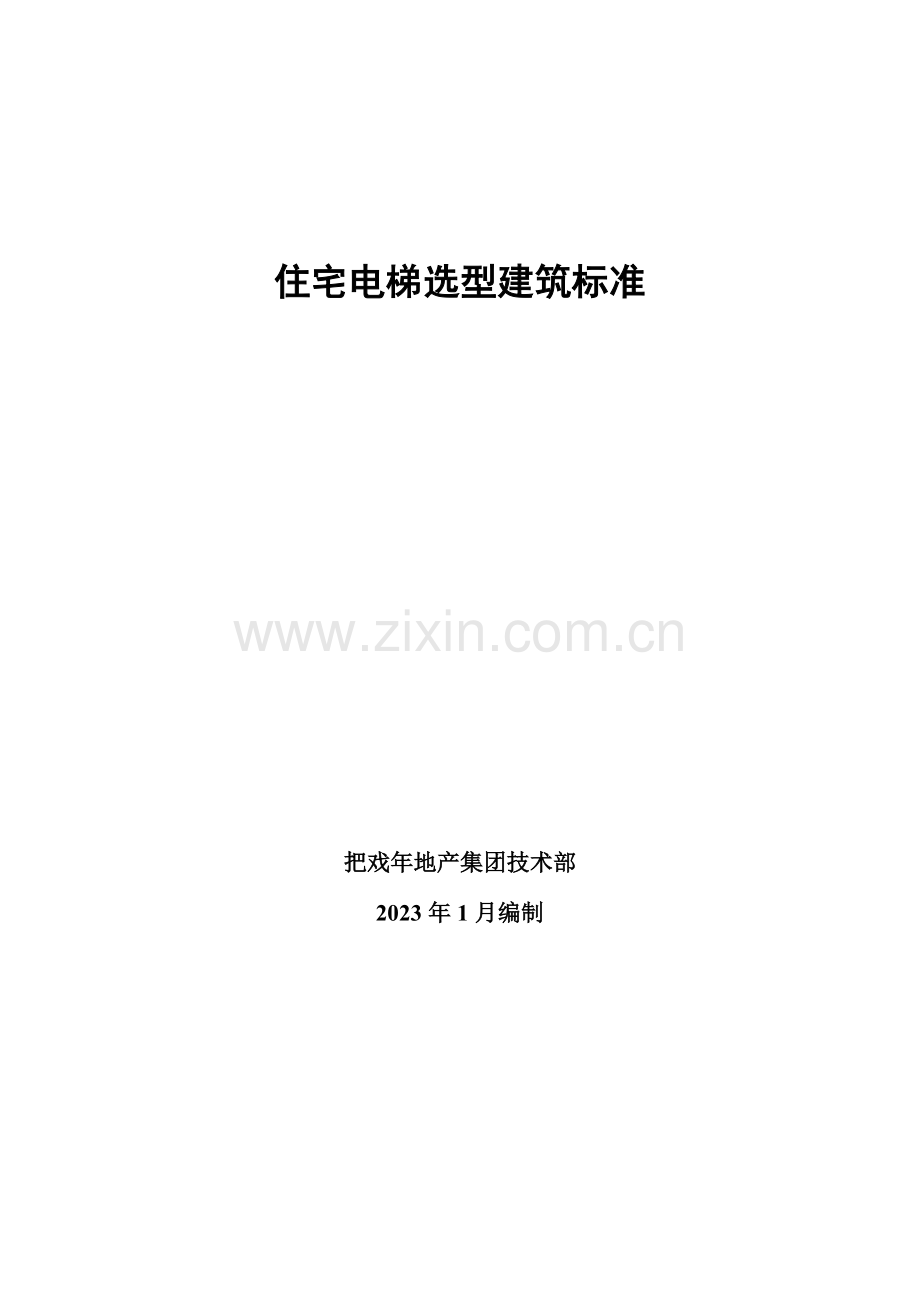

住宅电梯选型建筑标准

把戏年地产集团技术部
2023年1月编制

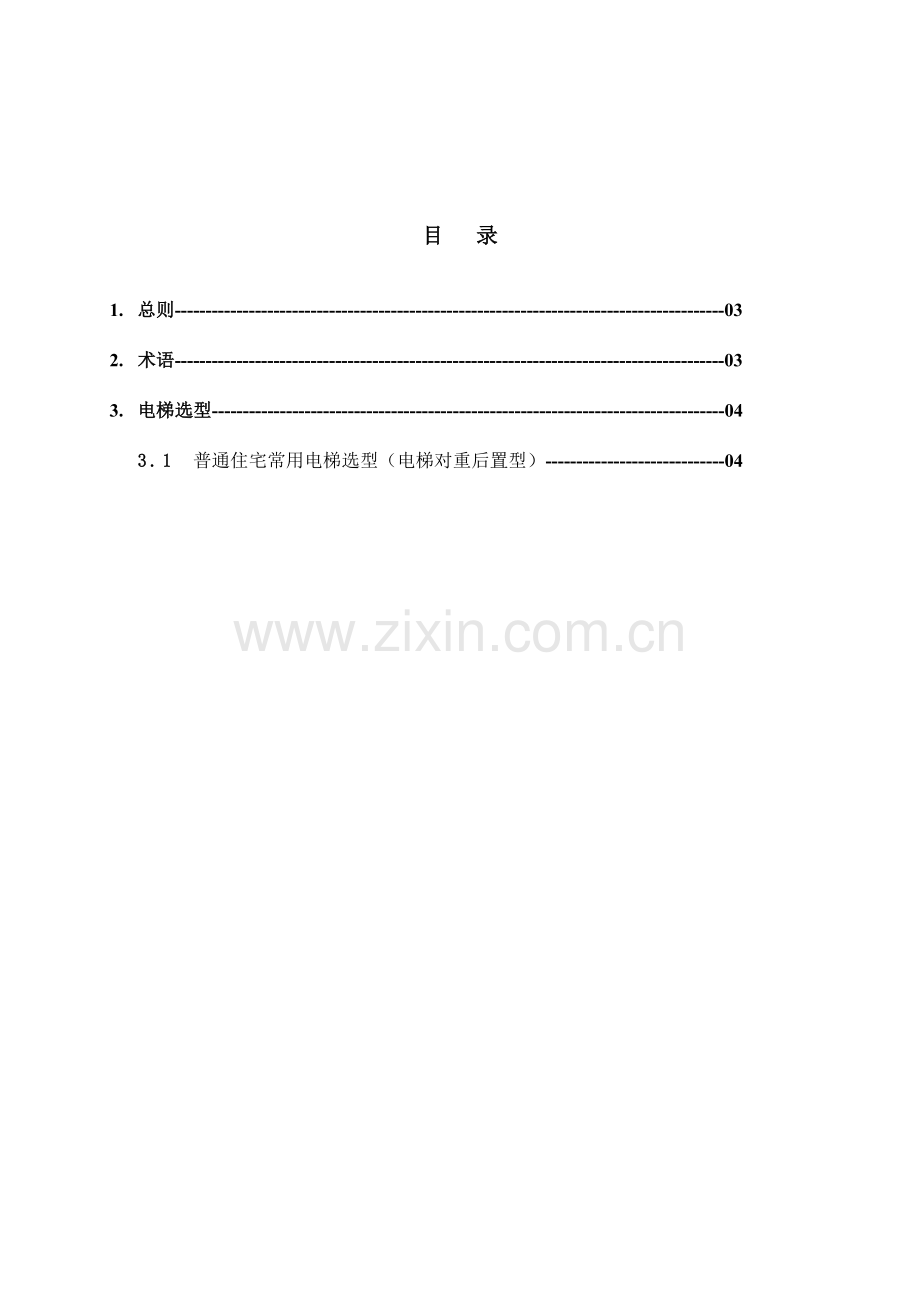

目 录

1. 总则-----------------------------------------------------------------------------------------03
2. 术语-----------------------------------------------------------------------------------------03
3. 电梯选型-----------------------------------------------------------------------------------04
3.1 普通住宅常用电梯选型（电梯对重后置型）-----------------------------04

1 总 则

1.1 各项目在电梯选型工作中需完毕以下工作：
1.1.1 电梯使用功能选型：根据各项目定位拟定选用电梯类型，据此根据项目具体情况拟定电梯载重量、电梯梯速、电梯开门宽度、电梯轿厢内净尺寸等。拟定电梯型号，向设计单位提供井道尺寸、机房尺寸、顶层高度、底坑深度等各专业技术指标。
1.2 电梯选型除符合本标准以外，还应符合国家和地方现行有关标准的规定。

2 术 语
2.0.1 “假观光”电梯
“假观光”电梯，是指在普通电梯的基础上，将对重侧置，在正对电梯门的轿箱及外侧墙体上开普通窗，从而实现观光目的的电梯，因其与真正的外挑型观光电梯比较，观光效果受一定影响，但成本较低（与普通电梯成本基本相同），在此称为：假观光电梯。

3 电梯选型

3.1普通住宅常用电梯选型（电梯对重后置型）

日立普通住宅常用电梯选型表（电梯对重后置型） 表1

载重（Kg）
（人数）
速度
（米/秒）
门洞尺寸（mm）
（宽X高）
井道尺寸
（mm）
（宽X深）
机房尺寸
（mm）
（宽X深）
项目常用楼层数
顶层净高
基坑深度
轿箱净尺寸（mm）
（宽X深）
轿箱尺寸
（mm）
（高度）
备注
1050
（14）
1.75
900X2100
（土建尺寸
1100X2200）
2100x2150
2100x2150
18层以下（含）
4550
1700
1600x1500
标准轿箱:轿箱高度2500，净高2350
常规项目选用。
2.0
2100x2200
2400X2200
18-33
4850
1800
1150
（15）
1.75
1000X2100
（土建尺寸
1200X2200）
2300X2200
2300X2200
18层以下（含）
4800
1850
1800x1500
高档轿箱：净高2800
高档项目选用；
2.0
18-33
4850

3.1 普通项目如无条件限制，18层以下电梯均选择1050kg，1.75米/秒；18层以上电梯均选择1050kg，2.0米/秒。
3.2 本梯合用的最小楼层高度为2800mm，层高小于2800mm时需修改牛腿等结构设计，详情请向电梯公司征询。
3.3 塔式住宅、十二层及十二层以上的单元式住宅或通廊式住宅应设消防电梯。消防电梯的行驶速度，应按从首层到顶层的运营时间不超过60s计算拟定。消防电梯井、机房与相邻其它电梯井、机房之间，应采用耐火极限不低于2.00h的隔墙隔开，当在隔墙上开门时，应设甲级防火门。（详见《高层民用建筑设计防火规范》）
3.4 机房维修吊钩结构尺寸需土建设计，立面无特殊规定期机房层高均采用3100。其中：吊钩梁高300，吊钩尺寸为200，机房净高为2500。
3.5 结构梁、柱应避免向井道内突出。
3.6 梯井圈梁、层门预留孔、机房墙及板预留孔洞、吊钩梁定位、钢牛腿做法、门头梁、底坑水泥座、机房承重梁座需在施工前由电梯公司提供土建条件图，交设计院签章确认后方可施工。

电梯吊钩
