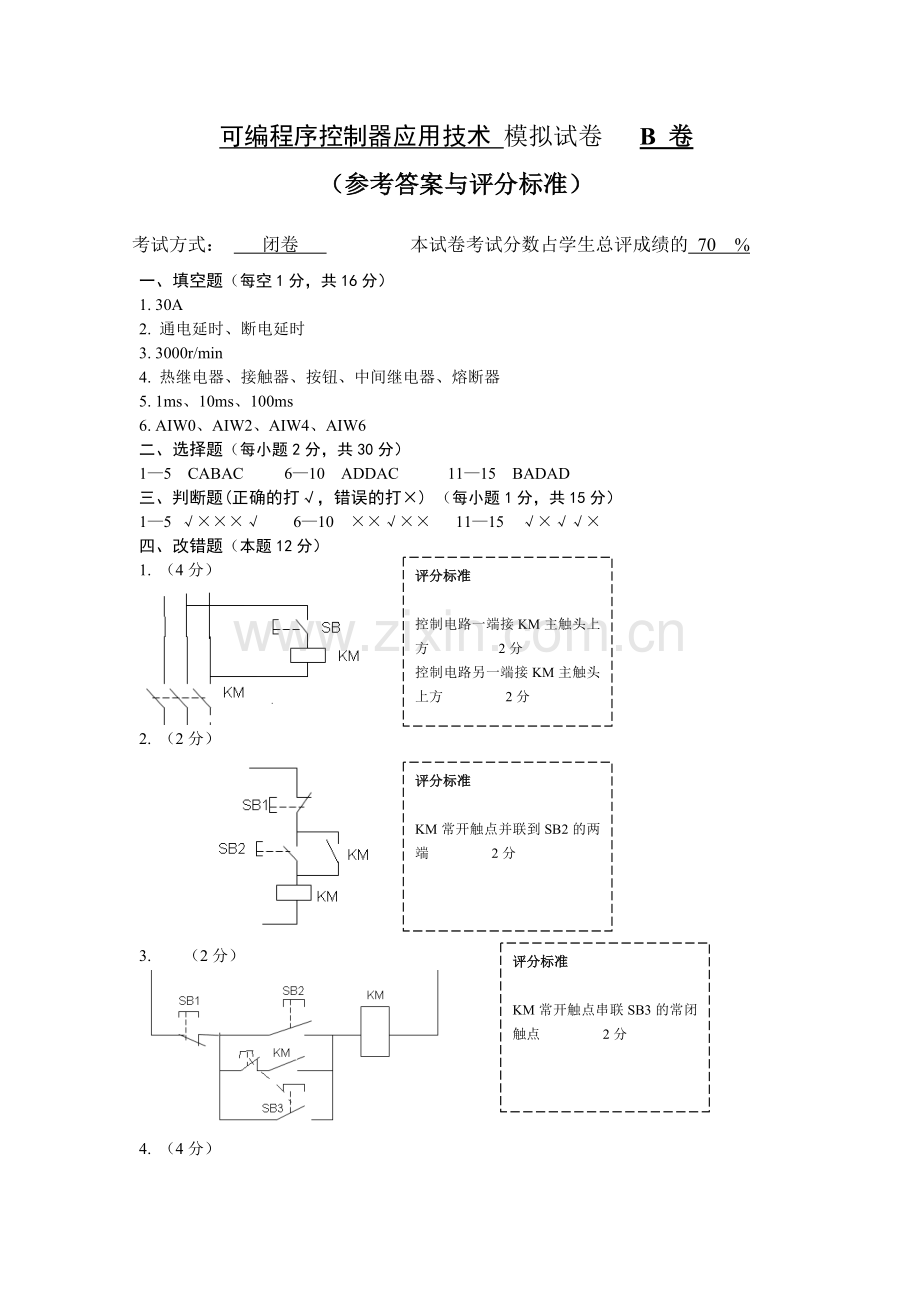

可编程序控制器应用技术 模拟试卷 B 卷
（参考答案与评分标准）

考试方式： 闭卷 本试卷考试分数占学生总评成绩的 70 %
一、填空题（每空1分，共16分）
1. 30A
2. 通电延时、断电延时
3. 3000r/min
4. 热继电器、接触器、按钮、中间继电器、熔断器
5. 1ms、10ms、100ms
6. AIW0、AIW2、AIW4、AIW6
二、选择题（每小题2分，共30分）
1—5 CABAC 6—10 ADDAC 11—15 BADAD
三、判断题(正确的打√，错误的打×) （每小题1分，共15分）
1—5 √×××√ 6—10 ××√×× 11—15 √×√√×
四、改错题（本题12分）
评分标准

控制电路一端接KM主触头上方 2分
控制电路另一端接KM主触头上方 2分
1. （4分）

2. （2分）
评分标准

KM常开触点并联到SB2的两端 2分

评分标准

KM常开触点串联SB3的常闭触点 2分
3. （2分）

4. （4分）
评分标准

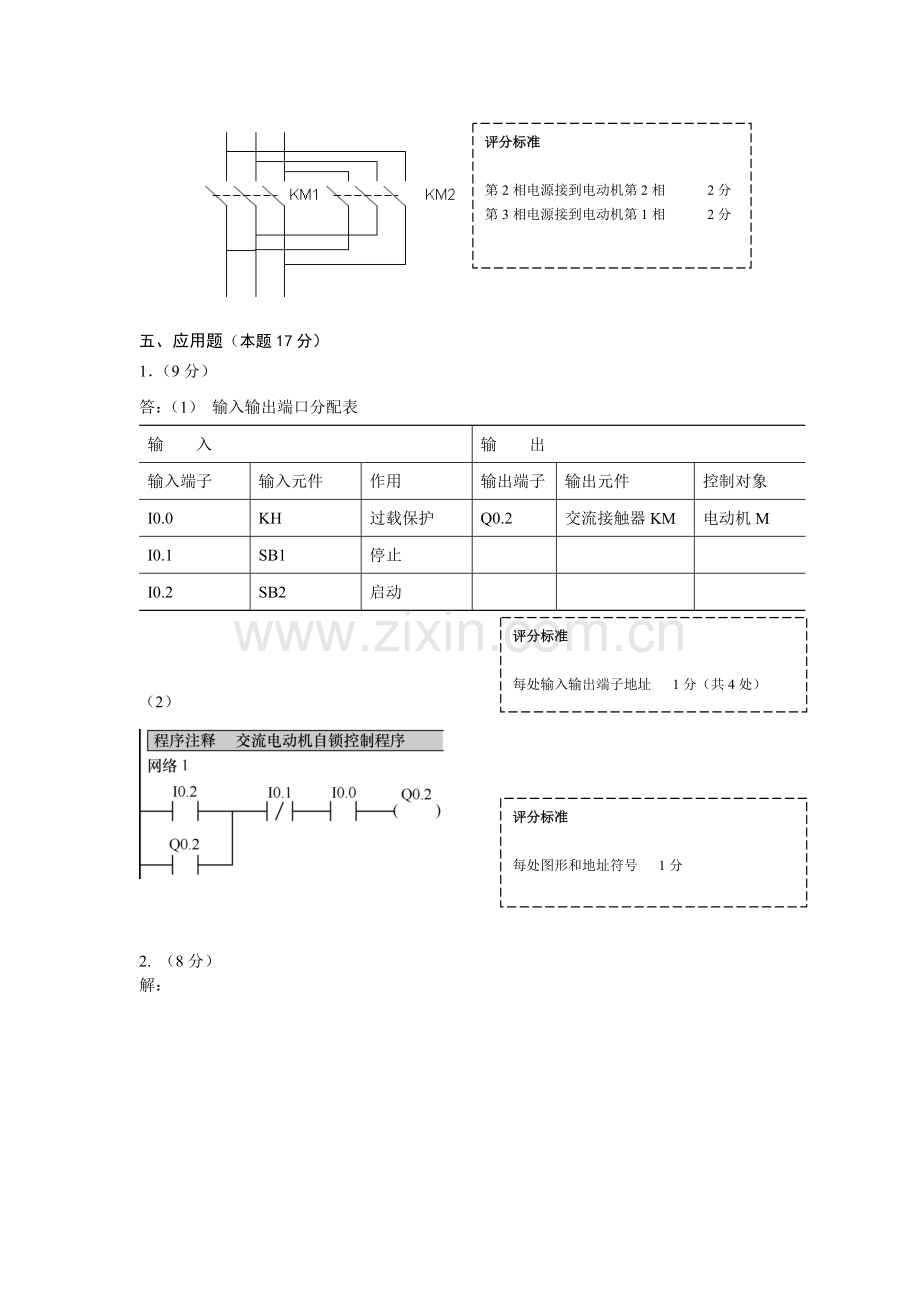

第2相电源接到电动机第2相 2分
第3相电源接到电动机第1相 2分

五、应用题（本题17分）
1．（9分）
答：（1） 输入输出端口分配表
输 入
输 出
输入端子
输入元件
作用
输出端子
输出元件
控制对象
I0.0
KH
过载保护
Q0.2
交流接触器KM
电动机M
I0.1
SB1
停止

I0.2
SB2
启动

评分标准

每处输入输出端子地址 1分（共4处）

（2）
评分标准

每处图形和地址符号 1分

2. （8分）
解：
评分标准

每处图形文字符号1分

六、综合题（本题10分）
解：
（1）输入输出端口分配表
输入
输出
符号
端口
作用
符号
端口
作用
SB1
I0.0
停止按钮
HL1
Q0.0
启动指示灯
SB2
I0.1
启动按钮
HL2
Q0.1
停止指示灯
KH
I0.2
过载保护
KM
Q0.2
接触器线圈

评分标准

每个输入输出符号和端口地址 0.5分（共6处）

（2）梯形图
评分标准

每处图形和地址符号 1分
