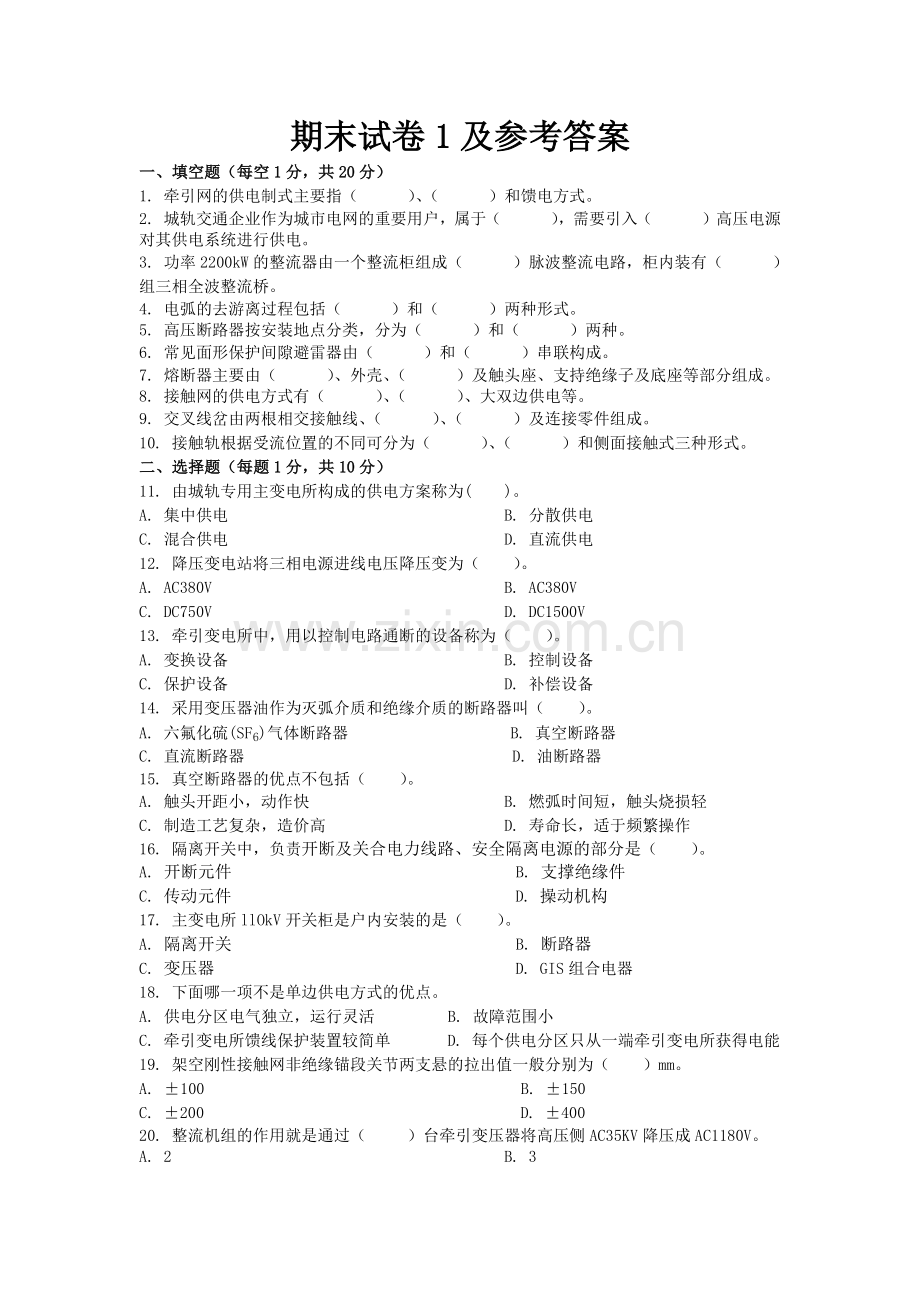

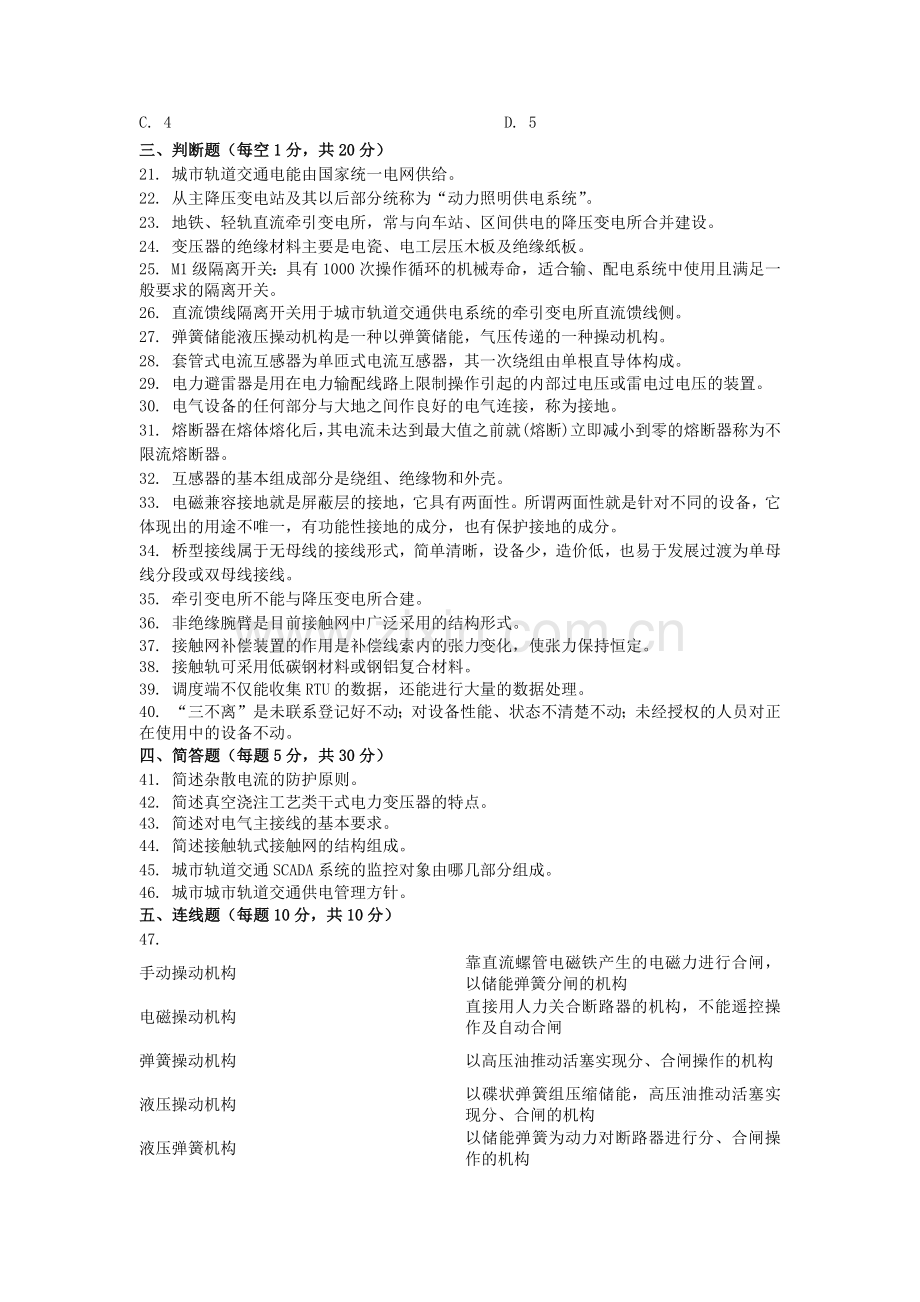

期末试卷1及参考答案一、填空题（每空1分，共20分）1. 牵引网的供电制式主要指（ ）、（ ）和馈电方式。2. 城轨交通企业作为城市电网的重要用户，属于（ ），需要引入（ ）高压电源对其供电系统进行供电。3. 功率2200kW的整流器由一个整流柜组成（ ）脉波整流电路，柜内装有（ ）组三相全波整流桥。4. 电弧的去游离过程包括（ ）和（ ）两种形式。5. 高压断路器按安装地点分类，分为（ ）和（ ）两种。6. 常见面形保护间隙避雷器由（ ）和（ ）串联构成。7. 熔断器主要由（ ）、外壳、（ ）及触头座、支持绝缘子及底座等部分组成。8. 接触网的供电方式有（ ）、（ ）、大双边供电等。9. 交叉线岔由两根相交接触线、（ ）、（ ）及连接零件组成。10. 接触轨根据受流位置的不同可分为（ ）、（ ）和侧面接触式三种形式。二、选择题（每题1分，共10分）11. 由城轨专用主变电所构成的供电方案称为( )。A. 集中供电 B. 分散供电C. 混合供电 D. 直流供电12. 降压变电站将三相电源进线电压降压变为（ ）。A. AC380V B. AC380V C. DC750V D. DC1500V13. 牵引变电所中，用以控制电路通断的设备称为（ ）。A. 变换设备 B. 控制设备C. 保护设备 D. 补偿设备14. 采用变压器油作为灭弧介质和绝缘介质的断路器叫（ ）。A. 六氟化硫(SF6)气体断路器 B. 真空断路器C. 直流断路器 D. 油断路器15. 真空断路器的优点不包括（ ）。A. 触头开距小，动作快 B. 燃弧时间短，触头烧损轻C. 制造工艺复杂，造价高 D. 寿命长，适于频繁操作 16. 隔离开关中，负责开断及关合电力线路、安全隔离电源的部分是（ ）。A. 开断元件 B. 支撑绝缘件C. 传动元件 D. 操动机构17. 主变电所llOkV开关柜是户内安装的是（ ）。A. 隔离开关 B. 断路器C. 变压器 D. GIS组合电器18. 下面哪一项不是单边供电方式的优点。A. 供电分区电气独立，运行灵活 B. 故障范围小C. 牵引变电所馈线保护装置较简单 D. 每个供电分区只从一端牵引变电所获得电能19. 架空刚性接触网非绝缘锚段关节两支悬的拉出值一般分别为（ ）mm。A. 100 B. 150C. 200 D. 40020. 整流机组的作用就是通过（ ）台牵引变压器将高压侧AC35KV降压成AC1180V。A. 2 B. 3C. 4 D. 5三、判断题（每空1分，共20分）21. 城市轨道交通电能由国家统一电网供给。22. 从主降压变电站及其以后部分统称为“动力照明供电系统”。23. 地铁、轻轨直流牵引变电所，常与向车站、区间供电的降压变电所合并建设。24. 变压器的绝缘材料主要是电瓷、电工层压木板及绝缘纸板。25. M1级隔离开关：具有1000次操作循环的机械寿命，适合输、配电系统中使用且满足一般要求的隔离开关。26. 直流馈线隔离开关用于城市轨道交通供电系统的牵引变电所直流馈线侧。27. 弹簧储能液压操动机构是一种以弹簧储能，气压传递的一种操动机构。28. 套管式电流互感器为单匝式电流互感器，其一次绕组由单根直导体构成。29. 电力避雷器是用在电力输配线路上限制操作引起的内部过电压或雷电过电压的装置。30. 电气设备的任何部分与大地之间作良好的电气连接，称为接地。31. 熔断器在熔体熔化后，其电流未达到最大值之前就(熔断)立即减小到零的熔断器称为不限流熔断器。32. 互感器的基本组成部分是绕组、绝缘物和外壳。33. 电磁兼容接地就是屏蔽层的接地，它具有两面性。所谓两面性就是针对不同的设备，它体现出的用途不唯一，有功能性接地的成分，也有保护接地的成分。34. 桥型接线属于无母线的接线形式，简单清晰，设备少，造价低，也易于发展过渡为单母线分段或双母线接线。35. 牵引变电所不能与降压变电所合建。36. 非绝缘腕臂是目前接触网中广泛采用的结构形式。37. 接触网补偿装置的作用是补偿线索内的张力变化，使张力保持恒定。38. 接触轨可采用低碳钢材料或钢铝复合材料。39. 调度端不仅能收集RTU的数据，还能进行大量的数据处理。40. “三不离”是未联系登记好不动；对设备性能、状态不清楚不动；未经授权的人员对正在使用中的设备不动。四、简答题（每题5分，共30分）41. 简述杂散电流的防护原则。42. 简述真空浇注工艺类干式电力变压器的特点。43. 简述对电气主接线的基本要求。44. 简述接触轨式接触网的结构组成。45. 城市轨道交通SCADA系统的监控对象由哪几部分组成。46. 城市城市轨道交通供电管理方针。五、连线题（每题10分，共10分）47.手动操动机构靠直流螺管电磁铁产生的电磁力进行合闸，以储能弹簧分闸的机构电磁操动机构直接用人力关合断路器的机构，不能遥控操作及自动合闸弹簧操动机构以高压油推动活塞实现分、合闸操作的机构液压操动机构以碟状弹簧组压缩储能，高压油推动活塞实现分、合闸的机构液压弹簧机构以储能弹簧为动力对断路器进行分、合闸操作的机构六、论述分析题（共计10分）48. 结合工作实际论述配电装置应满足的基本要求。一、填空题（每空1分，共20分）1. 电流制、电压等级2. 一级负荷、双路3. 12、24. 复合、扩散5. 屋内式、屋外式6. 主间隙、辅助间隙7. 熔体、金属触头8. 单边供电、双边供电9. 限制管、定位线夹10. 上接触式、下接触式二、选择题（每题1分，共10分）11.A12.A13.B14.D15.C16.A17.D18.D19.A20.A三、判断题（每空1分，共20分）21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 四、简答题（每题5分，共30分）41. 以堵为主，以排为辅，防排结合，加强监测42. 绝缘薄，质量稳定，绝缘性能好43.（1）保证必要的供电可靠性和保证电能质量（2）具有一定的灵活性和方便性（3）具有一定的经济性44. 接触轨系统主要由接触轨、绝缘支座、端部弯头、膨胀接头、防护罩、中间接头、中心锚结、电连接和接地线等组成。45. 遥控对象、遥调对象、遥信对象和遥测对象46.落实“质量第一、修养并重、预防为主”的方针，并逐步向“定期检测、状态维修、限值管理、寿命管理”的方针过渡。五、连线题（每题5分，共10分）47.手动操动机构靠直流螺管电磁铁产生的电磁力进行合闸，以储能弹簧分闸的机构电磁操动机构直接用人力关合断路器的机构，不能遥控操作及自动合闸弹簧操动机构以高压油推动活塞实现分、合闸操作的机构液压操动机构以碟状弹簧组压缩储能，高压油推动活塞实现分、合闸的机构液压弹簧机构以储能弹簧为动力对断路器进行分、合闸操作的机构六、论述分析题（共计10分）48.答题要点（1）设计应符合国家技术经济政策，满足有关规程要求。（2）设备选择合理，技术性能可靠。（3）布置整齐、清晰、有足够的安全距离保证人身和设备安全，操作、巡视、检修方便。（4）在保证安全、可靠的条件下，力求降低造价，减少工程量和占地面积。（5）留有发展扩建的余地。
