道路工程测量要求.doc

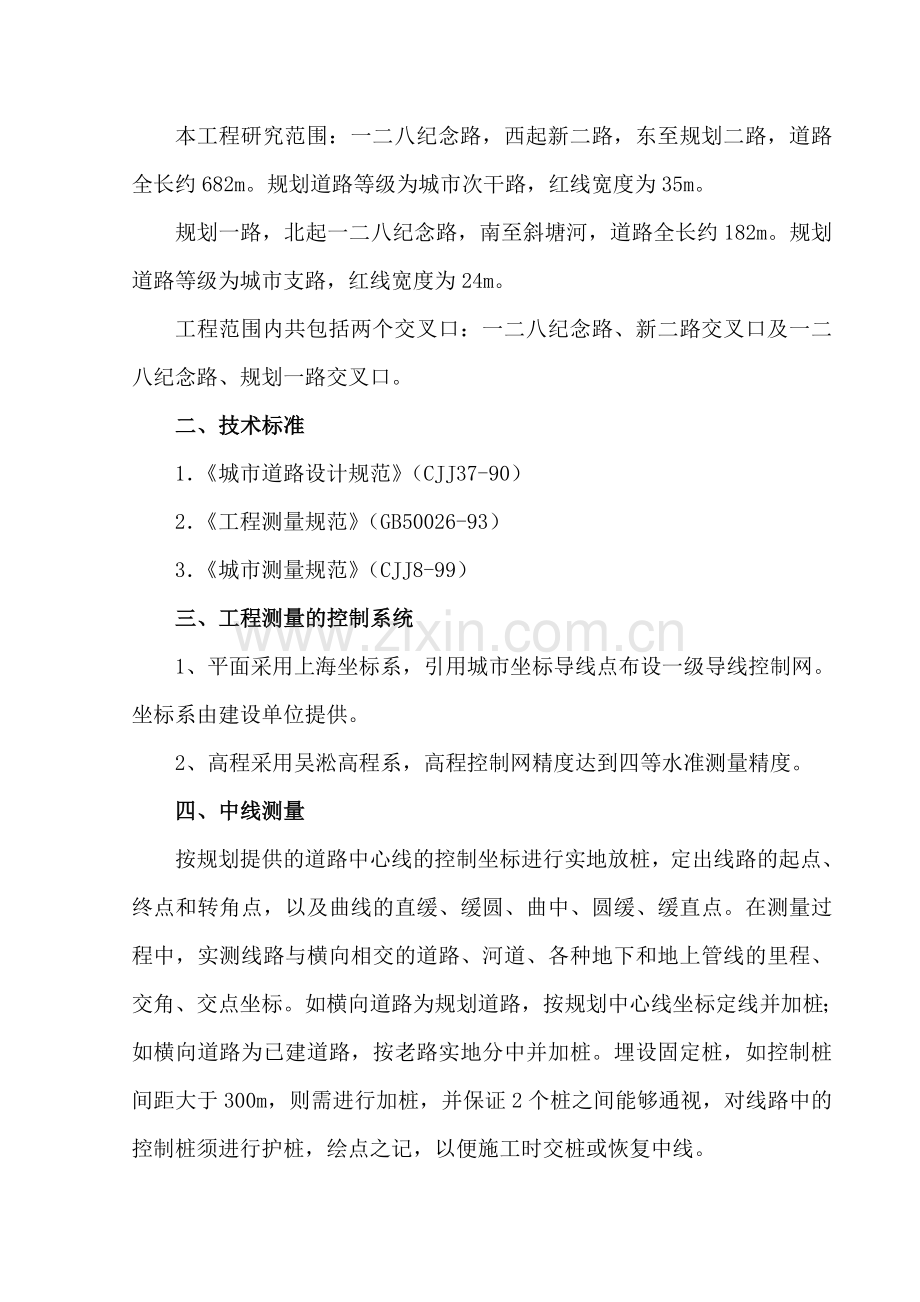

工程测量技术要求工程名称：市政配套道路工程工程编号：09LL01-S054工程地点：上海市宝山区设计阶段：工可测量阶段：详细测量委托单位：委托人： 项目负责人或专业负责人：所总工程师：委托日期： 一、测量范围本工程研究范围：一二八纪念路，西起新二路，东至规划二路，道路全长约682m。规划道路等级为城市次干路，红线宽度为35m。规划一路，北起一二八纪念路，南至斜塘河，道路全长约182m。规划道路等级为城市支路，红线宽度为24m。工程范围内共包括两个交叉口：一二八纪念路、新二路交叉口及一二八纪念路、规划一路交叉口。二、技术标准1城市道路设计规范（CJJ37-90）2工程测量规范（GB50026-93）3城市测量规范（CJJ8-99）三、工程测量的控制系统1、平面采用上海坐标系，引用城市坐标导线点布设一级导线控制网。坐标系由建设单位提供。2、高程采用吴淞高程系，高程控制网精度达到四等水准测量精度。四、中线测量按规划提供的道路中心线的控制坐标进行实地放桩，定出线路的起点、终点和转角点，以及曲线的直缓、缓圆、曲中、圆缓、缓直点。在测量过程中，实测线路与横向相交的道路、河道、各种地下和地上管线的里程、交角、交点坐标。如横向道路为规划道路，按规划中心线坐标定线并加桩；如横向道路为已建道路，按老路实地分中并加桩。埋设固定桩，如控制桩间距大于300m，则需进行加桩，并保证2个桩之间能够通视，对线路中的控制桩须进行护桩，绘点之记，以便施工时交桩或恢复中线。五、地形测量1、测量内容对道路规划红线两侧各20m范围以内的地形进行修测（特别是金钟路北翟路南侧区域）。2、横向道路测量范围对与设计道路相交的横向道路进行修测，修测范围为：宽度为横向道路规划红线两侧各20m以内，长度以交叉口交点为基准沿横向道路中心线前后各80m。3、测量要求比例按1:500。实测地下、地上管线，建筑物以及地貌、地形、地物，并符合国家测绘总局制定的有关标准和要求。当线路与重要的管线、架空线相交时，须测量管线标高。线路红线范围内的浜塘需测出浜、塘底标高及淤泥厚度。六、纵断面测量纵断面要求按设计中线逐桩进行，并检查里程桩号，一般间距为20米，遇地形起伏应加桩，反映地形特征。 七、横断面测量横断面一般按20米间距实测，断面遇地形变化处应适当加密，宽度为红线两侧各10米。八、跨河桥测量1、实测与线路相交的天然河道位置与断面，每条河道测三个河床断面，即中线及上、下游各30米，包括两侧地面路的顶标高（每2米布置一个测点）。2、测量现状水位高程，调查最高水位及标高。3、跨河（渠）桥的淤泥深度。4、现状路中线或河（渠）中线与设计路中线的夹角。5、特别注明桥梁平面范围内现状管线、驳岸位置。九、交叉口散点测量对本工程范围内交叉口散点进行测量，散点测量应按照设计单位提供的交叉口散点布置图逐点进行测量。对与设计道路相交的现状为水泥砼路面的横向道路，还应对工程范围内的板块划分及板角标高进行测量。交叉口散点测量资料可稍后在施工图设计阶段前提供。十、排水测量1、测量范围排水测量范围同道路工程。2、测量内容测量范围内雨、污水管道修测及其他管线摸测。3、测量内容（1）严格按排水测量要求进行测量。（2）测量范围内地下管线，雨、污水管道管径、管底标高、走向及排水性质；窨井井底标高、井盖标高。路口及横向支管至少各个方向延伸二只窨井。（3）重点：交叉口范围内的现有管道。（4）与本工程相交的已建道路路口其他公用管线须做物探，物探要求另见工程地下管线探测任务委托书。十一、成果要求1、中线线位成果，坐标精度为毫米；控制导线成果，城市坐标导线点不少于2个；水准点成果，间距不大于300米，国家水准点不少于2个；并配有点之记。2、地形图按AutoCADR14版本格式提供。3、纵断面、横断面、河床规划断面按数字化纯文本格式提供，附数据格式。十二、完成时间根据建设单位要求，在不影响设计进度的时间内完成。道路数据格式1. 纵断面.dat 桩号 标高 例：0 3.5020 3.502横断面.dat 桩号（左）：绝对距离 绝对标高（右）：绝对距离 绝对标高例：05 0.10 15 0.205 0.10 15 0.302010 0.10 10 0.305 0.30 15 0.30 排水窨井标注格式4.502.301.491.49 600Y10井盖标高井底标高管底标高管底标高 管径井号Y为雨水W为污水 （注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
