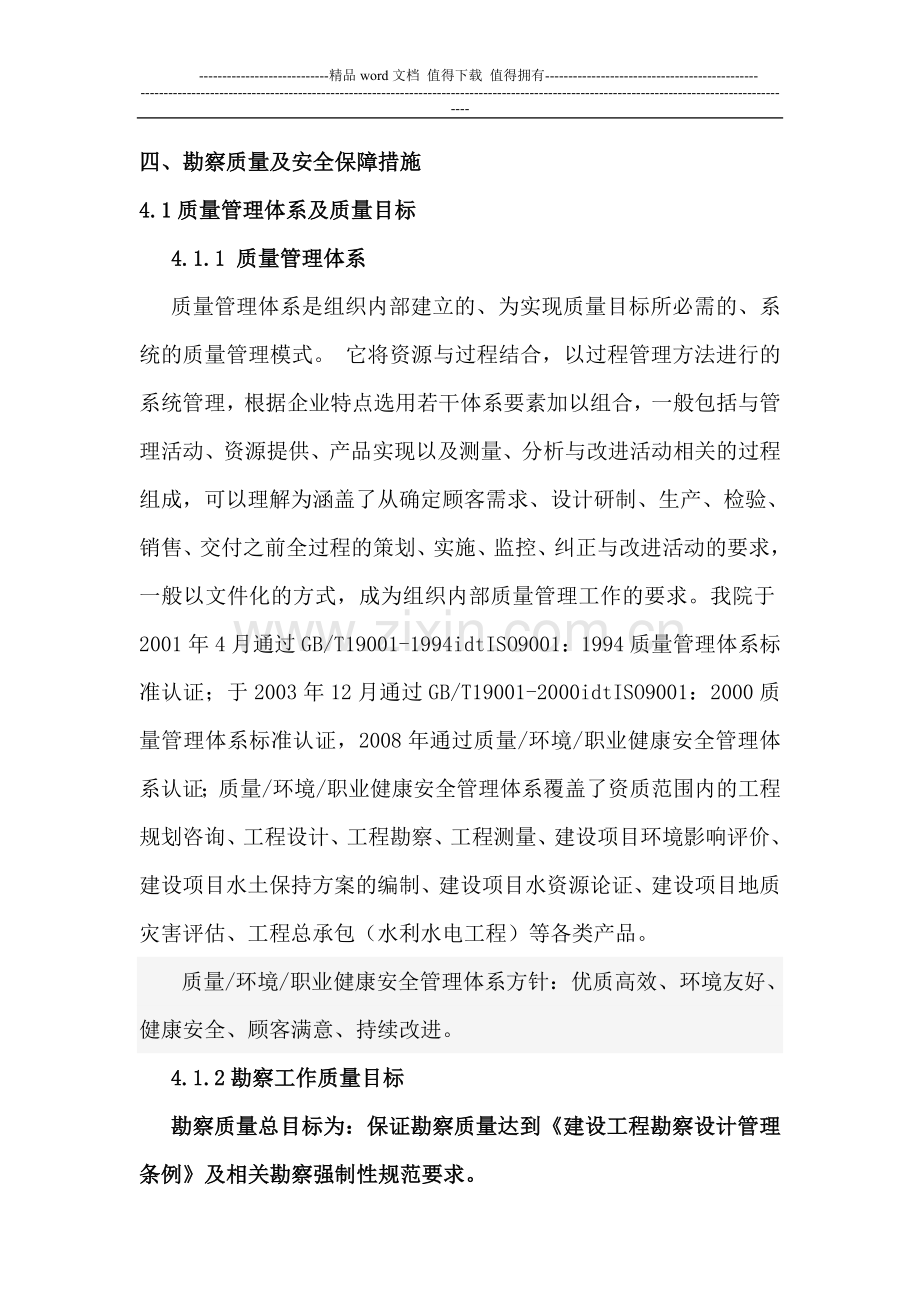

-精品word文档 值得下载 值得拥有-四、勘察质量及安全保障措施4.1质量管理体系及质量目标 4.1.1 质量管理体系质量管理体系是组织内部建立的、为实现质量目标所必需的、系统的质量管理模式。 它将资源与过程结合，以过程管理方法进行的系统管理，根据企业特点选用若干体系要素加以组合，一般包括与管理活动、资源提供、产品实现以及测量、分析与改进活动相关的过程组成，可以理解为涵盖了从确定顾客需求、设计研制、生产、检验、销售、交付之前全过程的策划、实施、监控、纠正与改进活动的要求，一般以文件化的方式，成为组织内部质量管理工作的要求。我院于2001年4月通过GB/T19001-1994idtISO9001：1994质量管理体系标准认证；于2003年12月通过GB/T19001-2000idtISO9001：2000质量管理体系标准认证，2008年通过质量/环境/职业健康安全管理体系认证；质量/环境/职业健康安全管理体系覆盖了资质范围内的工程规划咨询、工程设计、工程勘察、工程测量、建设项目环境影响评价、建设项目水土保持方案的编制、建设项目水资源论证、建设项目地质灾害评估、工程总承包（水利水电工程）等各类产品。 质量/环境/职业健康安全管理体系方针：优质高效、环境友好、健康安全、顾客满意、持续改进。4.1.2勘察工作质量目标勘察质量总目标为：保证勘察质量达到建设工程勘察设计管理条例及相关勘察强制性规范要求。4.2勘察工作的重点、难点分析依据招标文件要求，经过现场踏勘，结合项目区设计文件资料，本次勘察工作重点及难点各分述如下：重点一：针对路基可能存在岩溶塌陷和断裂通过的地段，以及新近人工回填区应重点查明；重点查明边坡的岩体类型和结构类型，以及软弱结构面的情况。重点二：查明地下水水文地质条件。难点一：根据目前踏勘现场了解情况，拟建道路区人均生活频繁，征地及拆迁大，并且未完成，在勘察过程中在必须进行钻探等工作时，现场征地及拆迁问题亦是影响项目工程进度的难点之一。难点二：经过对全线踏勘调查了解，拟建道路周边地下管网多，类型复杂，在勘察过程中会影响项目工程进度的难点之一。难点三：钻探排水对环境的影响问题。4.2.1外业工作质量要求 （1）地质测绘按规范规定的精度、范围控制进行，岩溶水文地质测绘范围要达到水文地质单元边界；地质测绘及相关成果应满足规范要求，并能为后期资料分布与判断提供详细的基础资料。（2）钻探钻探须按国家行业标准建筑工程地质钻探技术标准JGJ89执行，钻探须采用取芯钻。钻孔孔位测量，应采用全站仪、GPS等满足精度要求的测量仪器放、测孔位，座标、高程采用业主提供并经测量单位认可的座标、高程系统。钻孔孔径应依据钻探目的和用途确定，取样、原位测试、水文试验、物探测试孔等的孔径应满足相应的测试、试验的要求。准确记录钻探进尺、不同岩性的分层深度、厚度和采样位置。厚度大于0.3m的地质层应分层描述，厚度小于0.3m的地质层应有说明（尤其是对工程有影响的软弱层等）。岩土的描述根据岩土工程勘察规范GB50021、贵州建筑岩土工程技术规范DB22/46要求进行。钻进深度、岩土分层界面深度、地下水位测量允许误差为20mm。准确量测每个钻孔的初见水位和稳定水位。岩芯采取率：基岩全、强风化带及破碎带不低于65%，基岩中等风化、微风化带不低于80%。岩芯应逐孔、逐箱编码拍照，每箱岩芯应拍摄1张，标注（勘察名称、孔号、箱号、深度等）应清晰，岩芯照片应按统一格式整理组装成册。钻探岩芯经有关人员鉴定后，按要求保留代表性的岩芯。 （3）取样土样：边坡区每一地质单元按硬塑、可塑、软塑取样。软弱土层的取样应达到不扰动或少扰动完整样的取芯目标。岩样：根据不同岩性层、不同风化层在控制性孔中取样，岩样直径不得小于89mm，每节长不宜少于10cm，常规试验每组总长应大于60cm，如有特殊试验，试件总长应根据试验项目具体确定。水样：按规范要求，每组水样为2瓶，总量不应少于750ml，其中一瓶为250300ml，进行侵蚀性CO2分析，应立即加入23g大理石粉（并注明）。（4）室内试验一般粘性土（原状土、包括原状粉土）试验项目：比重、天然含水量、重力密度、最大密度和最小密度、天然孔隙比、饱和度、液限、塑限、塑性指数、液性指数、压缩系数、压缩模量、渗透系数、快剪。岩石试验项目：比重、密度（天然、风干、饱和）、吸水率、饱水率、软化或崩解试验、膨胀试验、单轴极限抗压强度（天然、风干、饱和；风化及破碎岩石在取样困难时，可采用点荷载试验，换算岩石的抗压强度）。根据工程需要选择代表性样品作抗剪试验、抗拉试验及弹性模量、泊松比试验。水质分析项目宜包括：pH值、酸度、碱度、游离CO2、侵蚀性CO2、矿化度、硬度、溶解氧、导电率、Na+、K+、Mg2+、Ca2+、Fe2+、Fe3+、NH4+、Cl-、SO42-、HCO3-、NO3-、CO32-、OH-及有机质。水质分析按岩土工程勘察规范GB50021第十二章的要求进行，并判断其腐蚀性。当场地土壤有明显的污染或地下水为受污染的水质时，宜根据实际情况，在针对每一地质单元的每一土层取代表性样品进行土的腐蚀试验和评价。按岩土工程勘察规范GB50021第十二章的要求进行。（5）物探纵波（声波）波速测试：测试点距为0.20m，使用仪器为RS-ST01C型非金属声波探测仪及20kHz一发双收换能器。横波（剪切波）波速测试：采用孔口叩板激发法，地面激发横波的木板尺寸：长2.5m3.0m，宽0.3m0.4m，厚0.1m左右，木板应压重物，使其与地面良好接触。激发中心一般距孔口2m4m，敲击板的一端或两端，为避免浅处高速地层界面可能造成的折射波的影响，最小测试深度应大于激发板至孔口的距离。采集信号由地震仪与高分辨力三分量检波器组成。通过计算检震距离，提取横波走时，即可计算横波波速。4.2.2内业工作的质量要求成果整体水平达到优良，基本资料达到真实、不遗漏，成果杜绝原则性错误和技术性错误，减少一般性错误。（1）基本资料钻探资料的整理，原始记录、岩芯照片整理的要求，校审签署，土层划分，地层划分及岩性统计，裂隙结构面的统计，平面图、剖面图的编制等严格按规范要求完成。（2）重要地质参数取值地质参数的取值在大量室内、外试验的基础上，按要求进行统计分析；地质参数的取值原则按统计结果提取，并根据我院相关工程经验进行校核。（3）岩土工程地质问题的分析评价根据综合勘察资料，对可能存在的边坡稳定问题、岩溶涌水问题、岩溶塌陷问题等进行针对性分析、评价，并利用我院在岩溶地基方面的勘察与处理优势，提出合理的处理建议。（4）勘察成果内业成果质量要求合格率100%，优良率90%以上，提交的成果报告满足相关规程、规范要求。4.3勘察质量保障措施勘察质量保证措施的编制依据：国家相关的法律法规及勘察规范，院的质量手册及质量方针，招标文件的质量要求。勘察质量保障措施的指导思想；精心组织，科学安排，文明施工，安全高速，确保工期。勘察质量保障措施的组织原则：根据工程规模；工期要求，工程特点及工程地质条件，按“统一指挥、网络管理，分工负责、全面推进”的组织原则。具体措施如下：4.3.1组织措施从项目总负责人到各项目负责人、钻探队、钻探人员，由上到下建立适合本工程特点的质量保证组织体系，做到横向到边，纵向到底，做好勘察施工的一切监督检验工作。优化生产管理体系和质量保证体系的人员组成，建立健全责任制。工程配备了工作经验丰富、年富力强的施工管理人员并建立由勘察总负责人为组长、技术负责人为副组长的质量管理领导小组。对本勘察项目建立勘察项目部人员配置计划表4.3-1。表4.3-1 勘察项目部人员配置计划表序号姓名岗位配备职 称1刘荣富项目总负责工程技术应用研究员（注册岩土工程师）2陈强项目技术负责高级工程师（注册岩土工程师）3林永泽现场 负责人高级工程师（注册岩土工程师）4袁代江现场技术负责人高级工程师5徐加益物探负责人高级工程师6周宗敏试验负责人高级工程师（注册岩土工程师）7吴恒友测量负责人高级工程师8地质人员高级工程师、工程师、助工（3-5人）9测量人员高级工程师、工程师、助工（2-3人）10安全管理人员高级工程师1人11钻探人员技术工人50人，辅助人员50人12普工配合各专业现场工作13后勤服务专业驾驶员2人，物资供应2人4.3.2管理措施在严格按照上述勘察质量目标开展勘察工作的同时，我院拟从勘察产品校审制度、技术产品质量控制措施及加强与相关单位的沟通、协作方面严格控制勘察质量，使得勘察成果优良，技术服务满意。严格按我院质量、职业健康安全和环境管理体系文件以及相关法律法规、行业规程规范开展勘察工作。各产品质量逐层签字、核审把关，工序流程及质量控制见表4.2-1。表4.2-1 内业工序及质量控制表内业工作内容编制单位校核审核审定批准地质报告专业组长项目总工项目负责人或院总工院长内业工作内容校核审核项目负责人平面图专业组长总工或项目项目负责人或院总工剖面图专业组长总工或项目负责人项目负责人或院总工钻孔柱状图专业组长总工或项目负责人项目负责人物探资料专业组长总工或项目负责人项目负责人或院总工在生产过程中，注意各单位及各专业之间的密切协作，发挥单位整体优势，保证任务按时、保质、保量完成；坚持认真执行事先指导、中间检查和产品校审的质量控制程序，并及时进行质量信息反馈，杜绝不合格产品出现；为提高勘测成果质量，加快勘测工作进度，积极支持采用新技术、新方法和新工艺。4.3.3技术措施严格进行勘察过程控制、专业技术接口、勘察成果校审、资料文档管理和勘察成果评审等标准化管理。提供质量优良、技术可靠的勘察成果。其实施细则如下：（1）坚持事前指导的原则，在项目阶段工作实施前，应认真组织编写勘察大纲，在勘察大纲经评审后，由项目负责人组织实施。在实施过程中，如对勘察大纲中的勘测工作量作一般性调整，由项目负责人决定，并报总工室备案；如对勘测大纲中的勘察工作量作重大调整，则须以书面形式向总工室汇报，视情况决定是否重新评审。（2）在项目实施过程中，项目负责人应定期向总工室报送生产进度情况，总工室根据项目进度，制定项目中间检查计划。如在项目实施过程中遇重大技术问题，项目负责人应及时向总工室汇报，由院部组织相关专家进行研究。（3）勘察项目在外业工作基本完成后，项目负责人应及时整理资料，并尽快向总工室报送外业成果验收计划，由总工室组织勘察项目的现场验收工作。（4）技术文件坚持三校四审的原则，在技术文件校审过程中，应认真履行各级校审人员的岗位职责。技术产品校审等级按照院技术产品校审会签及产品分级规定执行。（5）坚持技术咨询的控制制度，重要工程地质问题及处理方案的建议，须经院内组织专家进行技术咨询，充分发挥我院技术优势，使成果体现全院整体水平。4.4安全文明施工及环境保护保障措施拟建项目区为贵州民族大学内，项目勘察过程中需注意的事项是安全文明施工及环境保护工作。根据本工程特点、建设方及各级政府机构对安全文明施工与环境保护的要求，制定相应安全文明施工与环境保护措施如下。4.4.1安全文明施工保障措施1、安全文明施工一般要求（1）严格执行国家和当地的安全法规，坚持“安全第一、预防为主、综合治理”的方针政策，接受业主和设计方的指导监督。（2）制定安全生产责任制和安全施工规定，加强勘察过程中的安全管理，强化人员安全生产意识，严格执行施工安全技术操作规程，做到安全施工，严防安全事故发生。（3）派专人统一管理和协调工地的治安保卫，施工安全和环境保护等有关文明施工的事项。（4）加强安全文明施工宣传工作，教育全体员工，遵纪守法共同维护工地的社会治安，协助治安管理机构做好工地的治安保卫工作。（5）在施工区域进口路边醒目处设置施工公告和安全警示牌。（6）施工现场设置的安全防护设施要满足要求，安全可靠，经济合理，布置整齐有序。（7）钻探操作人员必须遵守岗位职责，熟悉和掌握钻探操作规程和有关安全生产规章制度。（8）钻探人员进入工作现场应穿戴好个人防护用品（如安全帽、手套等），不得赤脚或穿拖鞋进入施工现场。（9）酒后严禁进入施工现场。（10）对斜坡部位未进行平场处理的钻孔，如场地坡度较大、易滑移部位，不能强行施工，需在平场或修建钻机平台后，在确保安全情况方能施工。（11）随时检查钻机钢丝绳，若有打毛、断裂，应马上更换新的，切不可用有安全隐患的钢丝绳进行作业。（12）钻机安装要求水平、周正、稳固，各部件连接牢固，以防止钻进运转时钻机塔架移位、倾斜及摆动。（13）应注意高、低压线路对钻探的影响，对上空有高、低压线路通过的钻孔，塔顶需距线路2m以上的方能施工，不具备施工条件的暂时不要施工。（14）在下暴雨、雷雨时应停止现场钻探施工，临时工棚不能搭建在大树下，以防雷击。（15）场地起伏较大的孔位，在孔与孔间搬迁时，应由专门的搬迁人员现场搬迁。（16）如因拆迁、青苗等赔偿纠纷应请甲方协调解决。（17）当必须在林区或杂草区驻扎时，临时驻地和简易食堂的选址应设置在林木稀少，相对开阔的避风处，同时清理住处周边的杂草等；在驻扎地应配备灭火器材、常备消防用水和消防沙等；驻扎地在用火时必须先将周围杂草、树枝清除，并有专人看护。人离开时必须将余火扑灭干净，不得留下火星。（18）夜间用电照明，不得私拉乱接电线，发电机及油料存放应远离居住房，妥善保管，做好防火工作。（19）严禁在电源、电线不良的情况下使用电加热器、电炉。（20）在需要使用电加热器、电炉等较大负荷的电器时，应有人守护，使用完毕后应关掉电源。（21）饮食加工区、油品储存区配备灭火器，工作人员要能熟练使用配备灭火器；定期检查煤气管道、油烟道。2、危险源辩识及控制措施在总结、分析以往项目安全生产工作的基础上，通过对作业区域现场勘察，收集作业活动过程中存在的危险源。结合项目实际情况，根据院发布的质量、职业健康安全和环境管理手册和危险源辨识、风险评价和风险控制程序、职业健康安全运行控制程序以及作业活动的特点，对在该项目作业过程中可能存在的危险源进行分析、识别。岩土工程勘察主要的作业活动包括：室内办公；野外查勘；地质测绘和岩溶水文地质调查；设备搬迁；钻塔安装；设备操作；施工用电；交通运输；餐饮管理；安全教育与培训。4.4.2环境保护措施1、环境保护措施一般要求（1）施工现场随时保持清洁、有序，物资、设备、材料的堆码要归类堆放整齐，不用的设备要经专人维护保养后入库，物资材料的领用要根据工程施工的需要限额领用，剩余材料及时归库，严禁随地乱扔。（2）严格遵守国家相关的环境保护政策，虚心接受当地环保部门意见和监督检查。（3）采取有效的施工方案，尽量避免由于施工原因造成的水土流失和环境污染。（4）加强对噪声、粉尘、废气、废水、废浆、废油的控制和治理，尽量采用先进的设备和技术，努力降低噪声，控制粉尘、废气浓度，以及做好废水、废浆和废油的治理和排放工作。对施工区设备用油，应做到不得因任何原因将油及染油污布或其他任何物品随意丢弃污染库区，必须严格做好对相关物件进行集中堆放，同时做好避雨及周围防排水措施，不因任何一次降雨将油污等有关污染物带入库区和库区水体中。（5）注意随时保持施工区及生活区的环境卫生，设置专人负责及时清扫垃圾和废弃物，并运至指定的地点堆放和处理。随时作好防火措施。（6）完工后及时拆除施工临时设施，清除施工区和生活区及其附近的施工废物。2、环境因素辩识及控制措施结合项目实际情况，根据院发布的质量、职业健康安全和环境管理手册和环境因素识别评价程序、环境运行控制程序以及作业活动的特点，在总结、分析以往的环境管理工作经验、教训的基础上，对作业区域现场勘察和收集到的相关资料进行分析，作业活动过程中存在的环境因素制定环境因素调查表。针对每一可能影响的环境因素均制定了相应的控制措施。 5771001803090012095 5790368228596330825771001803090012386 5761373997357606965771001803090013594 5780775799025155125771001803090012387 5771649826018180515771001803090012138 5721311921589183265771001803090012359 5790368223610760535771001803090012356 5761352861437917425771001803090012355 57508786970469327917088100343355274 10122994432583337917088100343355275 10186673293883200817088100343356107 10158115250150052217088100343356108 10100018005987173217088100343354295 10107419414268701717088100343356184 10187866086962880217088100343356185 10177583117408667417088100343356109 10108601437357284617088100343356110 10115220721601491617088100343355237 10102704160570270917088100343355238 10122936486142541417088100343356169 10186220440263571817088100343354928 101760654089788804
