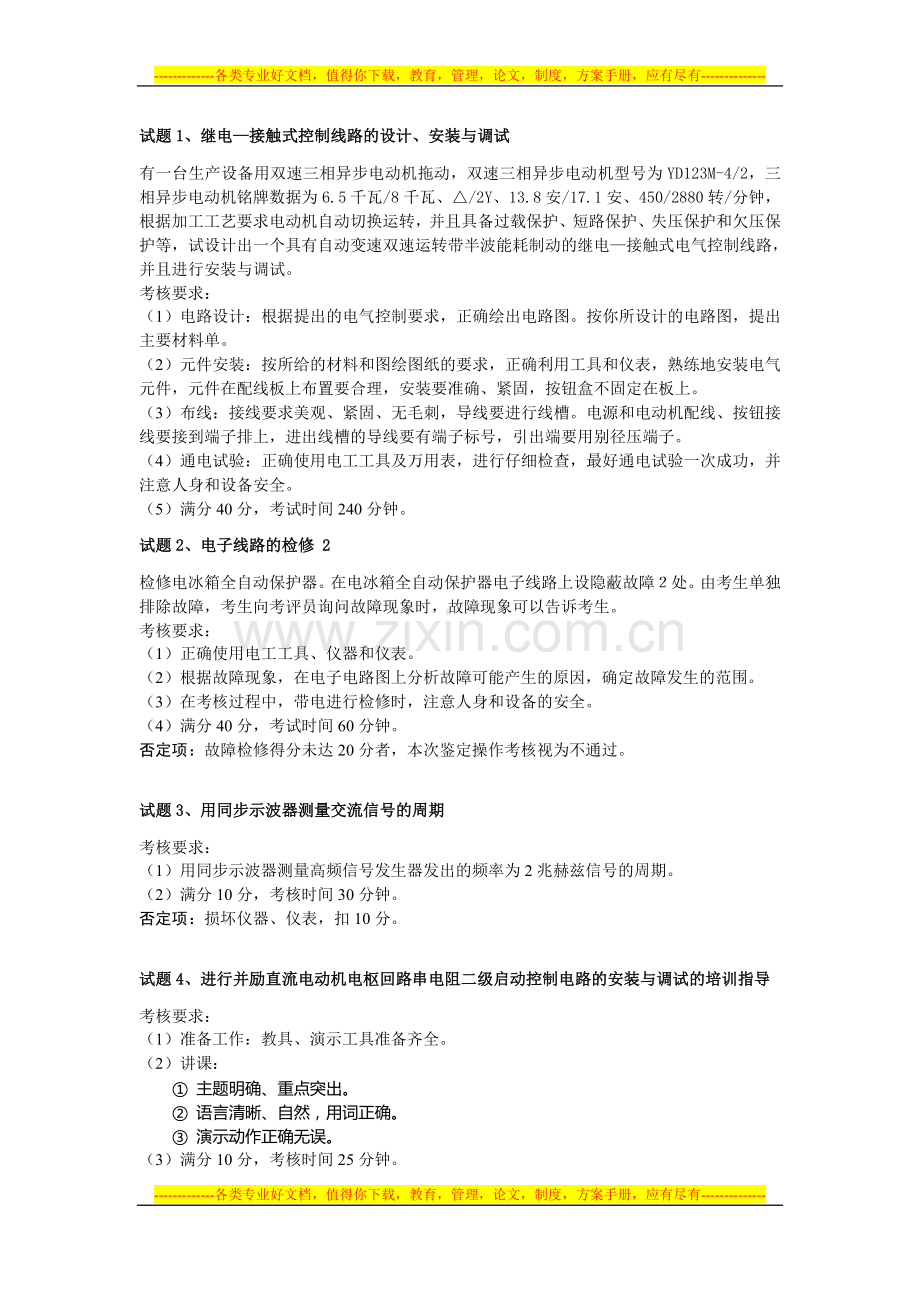

试题1、继电—接触式控制线路的设计、安装与调试
有一台生产设备用双速三相异步电动机拖动，双速三相异步电动机型号为YD123M-4/2，三相异步电动机铭牌数据为6.5千瓦/8千瓦、△/2Y、13.8安/17.1安、450/2880转/分钟，根据加工工艺要求电动机自动切换运转，并且具备过载保护、短路保护、失压保护和欠压保护等，试设计出一个具有自动变速双速运转带半波能耗制动的继电—接触式电气控制线路，并且进行安装与调试。
考核要求：
（1）电路设计：根据提出的电气控制要求，正确绘出电路图。按你所设计的电路图，提出主要材料单。
（2）元件安装：按所给的材料和图绘图纸的要求，正确利用工具和仪表，熟练地安装电气元件，元件在配线板上布置要合理，安装要准确、紧固，按钮盒不固定在板上。
（3）布线：接线要求美观、紧固、无毛刺，导线要进行线槽。电源和电动机配线、按钮接线要接到端子排上，进出线槽的导线要有端子标号，引出端要用别径压端子。
（4）通电试验：正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功，并注意人身和设备安全。
（5）满分40分，考试时间240分钟。
试题2、电子线路的检修 2
检修电冰箱全自动保护器。在电冰箱全自动保护器电子线路上设隐蔽故障２处。由考生单独排除故障，考生向考评员询问故障现象时，故障现象可以告诉考生。
考核要求：
（1）正确使用电工工具、仪器和仪表。
（2）根据故障现象，在电子电路图上分析故障可能产生的原因，确定故障发生的范围。
（3）在考核过程中，带电进行检修时，注意人身和设备的安全。
（4）满分40分，考试时间60分钟。
否定项：故障检修得分未达20分者，本次鉴定操作考核视为不通过。
试题3、用同步示波器测量交流信号的周期
考核要求：
（1）用同步示波器测量高频信号发生器发出的频率为2兆赫兹信号的周期。
（2）满分10分，考核时间30分钟。
否定项：损坏仪器、仪表，扣10分。
试题4、进行并励直流电动机电枢回路串电阻二级启动控制电路的安装与调试的培训指导
考核要求：
（1）准备工作：教具、演示工具准备齐全。
（2）讲课：
① 主题明确、重点突出。
② 语言清晰、自然，用词正确。
③ 演示动作正确无误。
（3）满分10分，考核时间25分钟。

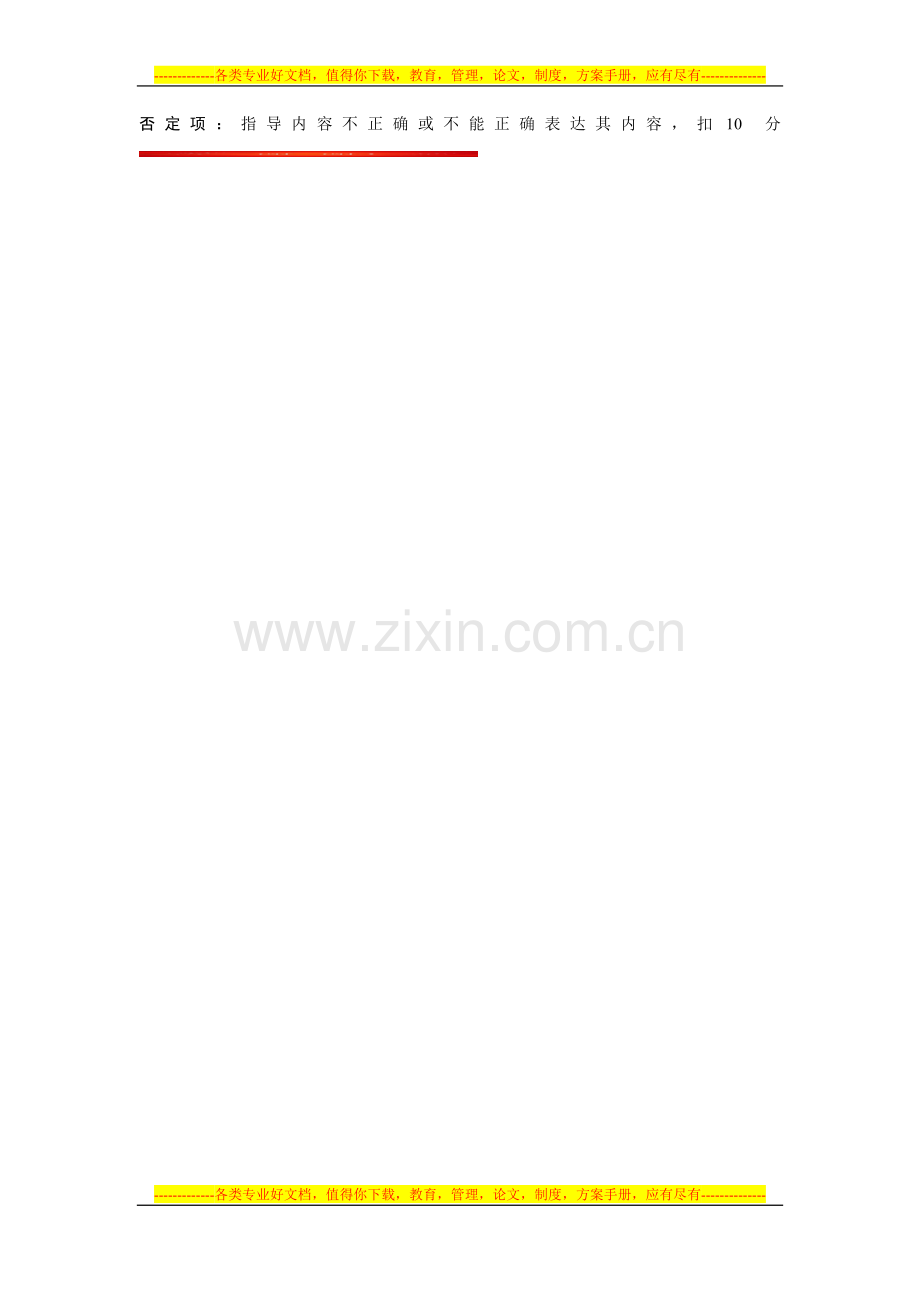

否定项：指导内容不正确或不能正确表达其内容，扣10分
