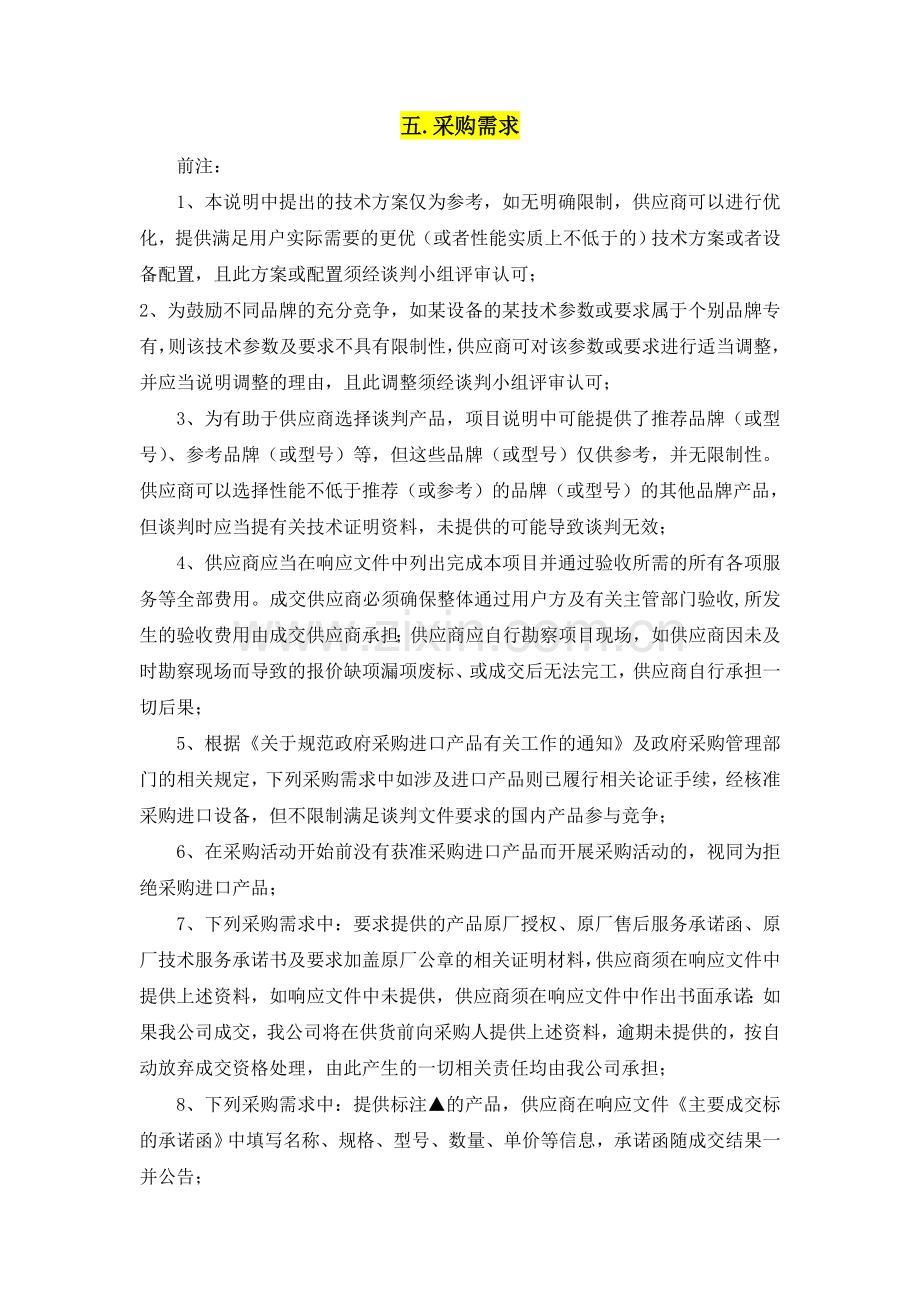

五.采购需求
前注：
1、本说明中提出的技术方案仅为参考，如无明确限制，供应商可以进行优化，提供满足用户实际需要的更优（或者性能实质上不低于的）技术方案或者设备配置，且此方案或配置须经谈判小组评审认可；
2、为鼓励不同品牌的充分竞争，如某设备的某技术参数或要求属于个别品牌专有，则该技术参数及要求不具有限制性，供应商可对该参数或要求进行适当调整，并应当说明调整的理由，且此调整须经谈判小组评审认可；
3、为有助于供应商选择谈判产品，项目说明中可能提供了推荐品牌（或型号）、参考品牌（或型号）等，但这些品牌（或型号）仅供参考，并无限制性。供应商可以选择性能不低于推荐（或参考）的品牌（或型号）的其他品牌产品，但谈判时应当提有关技术证明资料，未提供的可能导致谈判无效；
4、供应商应当在响应文件中列出完成本项目并通过验收所需的所有各项服务等全部费用。成交供应商必须确保整体通过用户方及有关主管部门验收,所发生的验收费用由成交供应商承担；供应商应自行勘察项目现场，如供应商因未及时勘察现场而导致的报价缺项漏项废标、或成交后无法完工，供应商自行承担一切后果；
5、根据《关于规范政府采购进口产品有关工作的通知》及政府采购管理部门的相关规定，下列采购需求中如涉及进口产品则已履行相关论证手续，经核准采购进口设备，但不限制满足谈判文件要求的国内产品参与竞争；
6、在采购活动开始前没有获准采购进口产品而开展采购活动的，视同为拒绝采购进口产品；
7、下列采购需求中：要求提供的产品原厂授权、原厂售后服务承诺函、原厂技术服务承诺书及要求加盖原厂公章的相关证明材料，供应商须在响应文件中提供上述资料，如响应文件中未提供，供应商须在响应文件中作出书面承诺：如果我公司成交，我公司将在供货前向采购人提供上述资料，逾期未提供的，按自动放弃成交资格处理，由此产生的一切相关责任均由我公司承担；
8、下列采购需求中：提供标注▲的产品，供应商在响应文件《主要成交标的承诺函》中填写名称、规格、型号、数量、单价等信息，承诺函随成交结果一并公告；
9、单一产品采购项目中，提供同一品牌同一型号产品的不同供应商参加同一包项下谈判的，以一家供应商计算有效供应商数量。非单一产品采购项目中，提供标注▲的产品均为同一品牌同一型号的不同供应商参加同一包项下谈判的，以一家供应商计算有效供应商数量。
10、如对本谈判文件有任何疑问或澄清要求，请按本谈判文件“供应商须知前附表”中约定方式联系庐江县政府采购中心，或接受答疑截止时间前联系采购人，否则视同理解和接受，开标后庐江县政府采购中心不再受理对谈判文件条款提出的质疑。
一、服务需求
委托公司对庐江县矾山镇卫生院放射科辐射防护服务.

1.1、项目简介

合肥市庐江县矾山镇卫生院坐落于庐江县矾山镇大山街道，业务覆盖矾山镇

及周边县镇，开设的科室具有医学影像科、医学检验科和医疗科等科室。为贯彻

实践《卫生事业发展十二五规划》精神，构建与全面建设小康社会相适应的农村

医疗卫生保健体系，进一步改善就医条件和环境，矾山镇卫生院拟在矾山镇乐华

路和钟山路交口新建院区，并拟在新区住院楼一楼设立 X 射线影像诊断装置机

房，分别为 CT 和 DR 机房。

该建设项目 CT 和 DR 是利用 X 射线进行影像诊断的装置。设备中产生 X

射线的装置主要由 X 射线管和高压电源组成。X 射线机正常运行情况下，工作

人员和公众可能受到的照射来自于放射机房的 X 射线泄漏辐射。当 X 射线机控

制失灵、操作失误时，工作人员和患者可能受到误照射。异常状态时辐射源项与

X 射线机正常运行时辐射源项相同，但异常状态下的辐射强度和对人员的危害程

度超过正常运行状态。另 X 射线机在运行时，空气在辐射照射下，会发生辐射

分解现象，其主要产物有臭氧（O3）和氮氧化物（NO，NO2）。由于这些有害气

体比重较空气大，一般聚集在机房下部，且以臭氧的毒性最高。

根据以上放射性职业病危害因素的分析，对 X 射线影像诊断装置机房实施

防护工程是必不可少的，为使得防护工程即能屏蔽 X 射线又能最大程度的降低

施工成本，矾山镇卫生院委托我公司对本建设项目 CT 和 DR 机房放射防护工程

进行技术服务。

接受委托后我公司为本项目成立技术服务小组，并于 2017 年 12 月 22 日对

X 射线影像诊断装置机房拟建地进行了现场测量与观察，经过相关讨论和完善

后，编制成此技术服务报告。

1.2、现场测量和观察

矾山镇卫生院拟建的 X 射线影像诊断装置机房位于新院区一楼，平面布局

图见图 1，可见两个 X 射线影像诊断装置机房公用一个操作室，机房周边多为过

道，无人员密集区域，平面布局基本合理。经现场测量，两个机房的四面墙体目

前已用 20cm 空心砖砌筑，机房顶棚上方为 12cm 混凝土浇筑。

过道

X射线影像诊断装置机房

防

过道

候诊区
护

门
防护门
观察窗

操作室

防护门

防护门
观察窗

办

公
X射线影像诊断装置机房
过道
室

过道

图 1 X 射线影像诊断装置机房平面布局图

二、 防护工程设计方案

2.1、机房最小单边长度和有效使用面积

经现场对两个机房的单边长度和机房有效使用面积的测量，得出的相关数据

见表 1。依据 GBZ130-2013《医用 X 射线诊断放射防护要求》，建议矾山镇卫生

院将图 1 中右上角 X 射线影像诊断装置机房设置为 CT 机房；图中部操作室设置

为 CT 和 DR 操作室；图下部 X 射线影像诊断装置机房设置为 DR 机房。

表 1 X 射线影像诊断装置机房最小单边长度和有效使用面积

机房名称
最小单边长度
GBZ130-2013
有效使用面积
GBZ130-2013
（m）
要求（m）
（m2）
要求（m2）

拟设置的 DR 机房
4.3
3.5
34.4
20

拟设置的 CT 机房
4.9
4.5
31.0
30

2.2、X 射线影像诊断装置机房四面墙体及机房顶棚上方设计方案

根据《医用 X 射线诊断放射防护要求》（GBZ130-2013）要求：X 射线摄影

设备（标称管电压 125kV 以上的摄影机房）机房有用线束方向和非有用线束方

向应分别满足 3mm 铅当量和 3mm 铅当量。CT 机房一般工作量下为各方向应满

足 2mm 铅当量，较大工作量下为各方向应满足 2.5mm 铅当量。

表 3 为两个机房现有墙体及顶棚上方的等效铅当量，可见均未能达到《医用

X 射线诊断放射防护要求》（GBZ130-2013）的要求。

表 3 两个机房现有墙体及顶棚上方的等效铅当量

机房名称
四面墙体
顶棚上方
是否满足 GBZ130-2013
要求

拟设置的 DR 机房
约 0.8-1.0mmPb
约 1.1mmPb
否

拟设置的 CT 机房
约 0.8-1.0mmPb
约 1.1mmPb
否

根据两个机房现有墙体及顶棚上方的铅当量，以及放射防护最优化的原则，

对机房防护工程实施给予以下意见：

1、建议机房墙面采用硫酸钡水泥进行防护，CT 机房建议防护厚度为 4-5cm，DR

机房主射线方向建议防护厚度为 4-5cm，其他三面墙体建议防护厚度为

2-3cm，建议卫生院将 DR 机房东墙设置为主射线方向；

2、建议机房顶棚上方采用硫酸钡水泥进行防护，可在机房顶上二楼地面进行防

护施工，CT 机房建议防护厚度 4-5cm，DR 机房建议防护厚度为 2-3cm；

3、由于机房地板下方为土壤层，建议机房地板下方不做防护。

备注：具体硫酸钡水泥防护厚度可根据硫酸钡砂密度来确认。

表 4 为实施防护工程后的两个机房四面墙体及顶棚上方的等效铅当量，可见

均符合《医用 X 射线诊断放射防护要求》（GBZ130-2013）要求。

机房名称
主射线方向墙体
其他三面墙体
顶棚上方
是否满足

GBZ130-2013 要求

拟设置的 DR 机房
约 3.5 mmPb
约 2.5mmPb
约 2.5mmPb
是

拟设置的 CT 机房
约 3.5 mmPb
约 3.5 mmPb
约 3.5mmPb
是

2.3、X 摄像影像诊断装置机房防护门和观察窗设计方案

由于铅防护门密度高，质量较重，手动的铅防护门长时间因关门人的力道不

同，容易撞坏机房的闭门装置，可能会导致射线泄露，因此建议医院安装电动的

铅防护门。经现场观察，矾山镇卫生院已为四个防护门留好门洞，拟设置的铅防

护门的高度和宽度应大于预留的门洞尺寸。铅玻璃观察窗建议安装于拟设立的操

作室两侧，以便于分别观察 CT 和 DR 机房内的受检者或患者的动向以及防护门

的开闭状态。基于以上现状，对矾山镇卫生院 X 摄像影像诊断装置机房防护门

和观察窗的设立及铅当量给予以下意见：

1、建议防护门采用电动推拉式铅防护门，其中 CT 机房铅防护门铅当量建议为

3.5 mmPb，DR 机房为 3.0 mmPb。防护门中部外表面应设置电离辐射警告标

志，受检者通道防护门上方应设置警示灯，警示灯的灯箱处应设置“射线有害，

灯亮勿入”的警示语，警示灯应和防护门能够有效联动，即门开灯灭，门关灯亮；

2、建议观察窗采用铅玻璃，铅玻璃尺寸为 1200*800，设立于拟设置的 CT 机房

南墙上、DR 机房北墙上，其中 CT 机房铅玻璃铅当量建议为 3.5mmPb，DR

机房为 3.0 mmPb。

3、另建议卫生院在两个机房东墙距地 2.7 米以上位置设置机械排风扇，对机房进行良好的通风。

三、 结论

矾山镇卫生院 X 射线影像诊断装置机房布局以及防护工程方案，可参照本

报告相关内容进行实施。在保证施工质量的前提下，可满足《医用 X 射线诊断

放射防护要求》（GBZ130-2013）的要求。
