宝丰县城区11000数字地形测量技术设计.doc

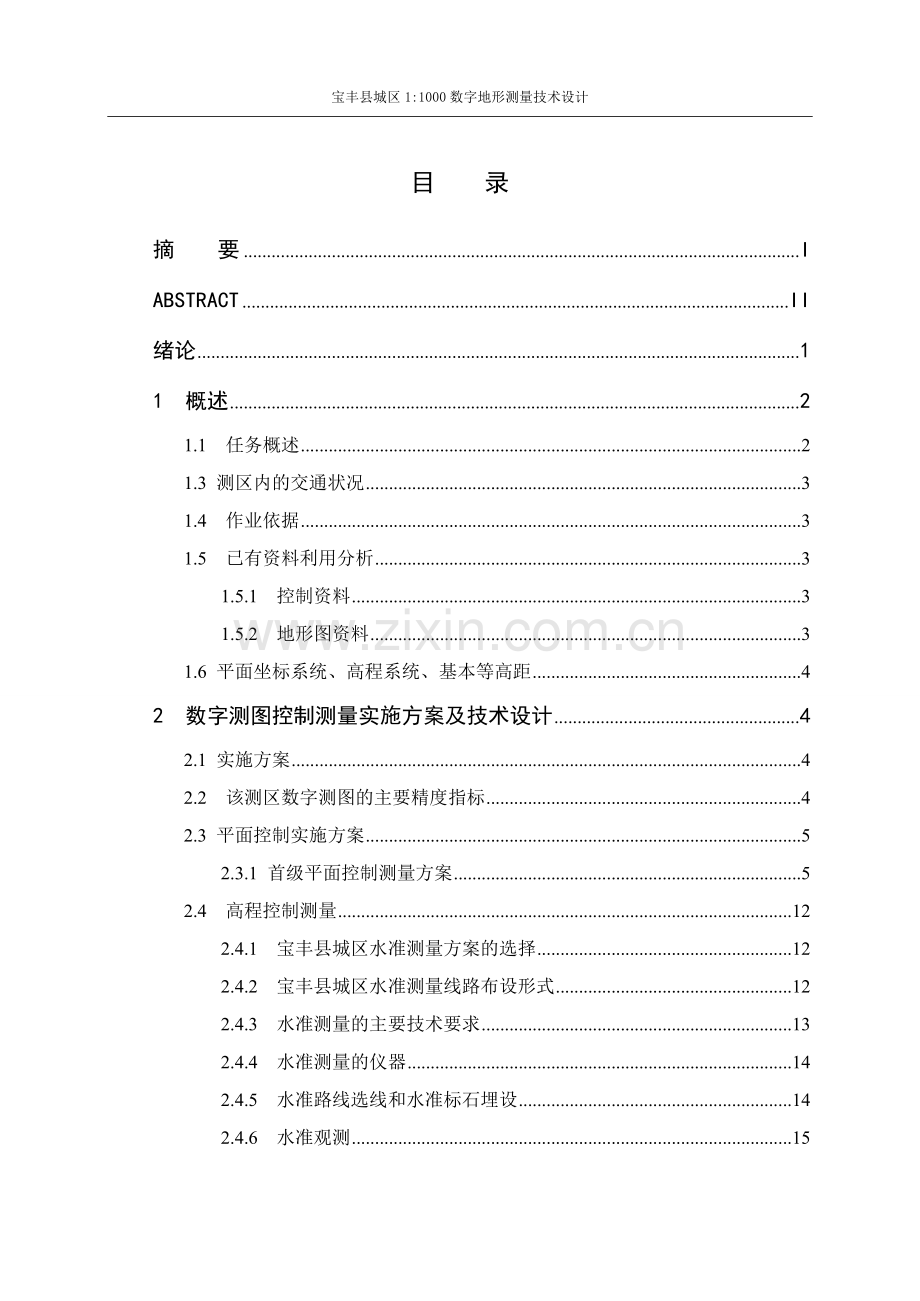

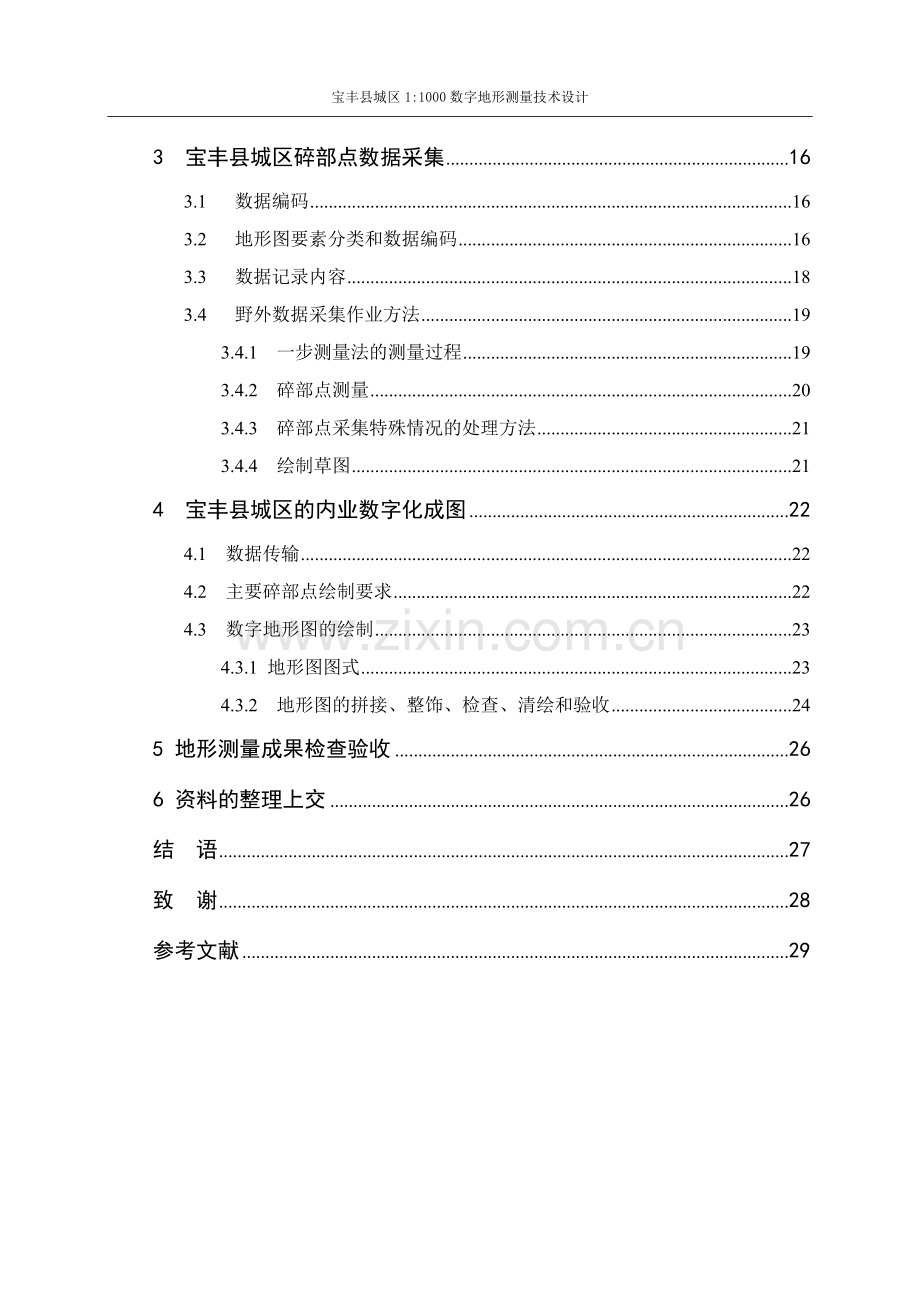

宝丰县城区1:1000数字地形测量技术设计目 录摘 要IABSTRACTII绪论11 概述21.1 任务概述21.3 测区内的交通状况31.4 作业依据31.5 已有资料利用分析31.5.1 控制资料31.5.2 地形图资料31.6 平面坐标系统、高程系统、基本等高距42 数字测图控制测量实施方案及技术设计42.1 实施方案42.2 该测区数字测图的主要精度指标42.3 平面控制实施方案52.3.1 首级平面控制测量方案52.4 高程控制测量122.4.1 宝丰县城区水准测量方案的选择122.4.2 宝丰县城区水准测量线路布设形式122.4.3 水准测量的主要技术要求132.4.4 水准测量的仪器142.4.5 水准路线选线和水准标石埋设142.4.6 水准观测153 宝丰县城区碎部点数据采集163.1 数据编码163.2 地形图要素分类和数据编码163.3 数据记录内容183.4 野外数据采集作业方法193.4.1 一步测量法的测量过程193.4.2 碎部点测量203.4.3 碎部点采集特殊情况的处理方法213.4.4 绘制草图214 宝丰县城区的内业数字化成图224.1 数据传输224.2 主要碎部点绘制要求224.3 数字地形图的绘制234.3.1 地形图图式234.3.2 地形图的拼接、整饰、检查、清绘和验收245 地形测量成果检查验收266 资料的整理上交26结 语27致谢28参考文献29摘 要随着经济的发展，城市也跟着不断的发展，在城市的规划过程中会经常用到数字测图技术。而这项技术已经很普及了，对于测绘工作人员而言则必须要掌握这项技术。本论文则是结合宝丰县城区的整体规划进行探讨。宝丰县城区内地形复杂，房屋较多，经反复论证最后确定：首级控制选用GPS，RTK进行加密的方法进行平面控制测量；在野外数据采集中目前大多数都还是运用全站仪进行数字测图，以及相配备的其他后续工作进行的；最后通过内业数字化成图得出符合宝丰县规划要求的大比例尺数字地形图。关键词 数字化测图/控制测量/碎部点采集IBAOFENG CITY 1:1000 DIGITAL TOPOGRAPHICSURVEY DESIGN DOCUMENTABSTRACTDigital mapping has become the most widely used technology. most of the mapping work must grasp the new mapping technology. This paper combines the actual situation of the BaoFeng City discussed the implementation of digital mapping, BaoFeng county area terrain is very complex, housing more pass as the general conditions, so the final selection of GPS for Primary Control, the RTK encryption Mapping Points methods of horizontal control measurements; in field data collection focuses on the use of Total Station for some special cases of large scale digital mapping field data collection methods and procedures as well as broken Ministry of point acquisition approach; last come to meet the plan within the industry figures into BaoFeng planning requirements for large scale digital topographic maps.KEY WORDS control survey of city，digital mapping，field data collectionII绪论随着我国经济的发展，科学技术也在不断进步。航天事业也随着相应的发展，能够运用于测绘领域的先进科技也在不断的更新，以前很早的光学仪器也慢慢的被淘汰，而被取代的是全站仪、GPS及其他电子仪器，从而构成了现阶段的采集系统。上世纪末，为了操作方便，测绘科技人员发明了将外业与内业结合起来，这样可以节省很多时间和劳动力。从而诞生了自动智能的测图系统，这项测图系统我们常常简称数字测图系统。现阶段，以比较自动化的测量仪器为外业的主要测量仪器。以相应的计算机软件为主体的内业成图。这项技术目前比较广泛应用于测绘领域。这项技术已经很普及了，对于测绘工作人员而言则必须要掌握这项技术。随着航空事业的不断发展，航空摄影测量及遥感技术也开始运用于测绘技术领域，这种技术可以更高速更方便的完成数字测图任务，现已慢慢进入测绘技术领域。对于大量的工程建设来言利用全站仪进行测图已经能够满足一般的工程需要，全站仪是光学以及电子技术的结合，其中包括测距仪、电子经纬仪的功能。因此这次的测图任务仍是选用全站仪进行测图的。1 概述1.1 任务概述为满足宝丰县城市规划管理和工程建设的需要，需对宝丰县城区进行1:1000数字地形图进行测量。现有的地形图不能正确显示目前的地理位置，而且精度不高，故需要进行更新。针对现在的情况进行反复的研究与讨论确定符合标准的方案。用以满足宝丰县今后的整体规划。宝丰县城区位于北纬33483401，东经112 41113 19此次研究的是宝丰县城区1:1000数字地形测量，其中包括：进行方案的不断论证、测区平面控制方案的选择、高程控制论证、以及外业数据采集及成图。测区范围如图1-1：图1-1为宝丰县地形图1.2 测区的土质气候宝丰县属于暖温带季风气候，四季还是比较分明的，春季习惯性出现旱涝，特别影响农作物的生长，并且还经常性的伴随有大风；夏季天气炎热、而且比较多雨；秋季气温还算正常，天高气爽，适宜外出游玩；冬季寒冷，气温较低，很少下雪。1.3 测区内的交通状况宝丰县城区内地势较为平坦，有玉带河流经其中，原有繁华区是沿玉带河呈带状分布，新城区向东方向发展。测区内大部分为居民楼。并建有多个居民休闲健身广场。宝丰县交通、区位优势比较明显。形成了老城区以小集市为基础，新城区以行政中心为核心。以老城为依托向东、向北发展，结合高速公路交通干线的走向，形成新的县城行政中心，使整个城市空间形态的重心东移。1.4 作业依据 （1）城市卫星定位测量技术规程（CJJ732010）； （2）测绘技术设计规定（CH/T10042005）； （3）城市测量规范CJJ 8-99（以下简称城市规范）； （4）国家三、四等水准测量规范GB1289891； （5）GB1491294大比例尺地形图机助制图规范； （6）GB/T243562009测绘成果质量检查与验收；1.5 已有资料利用分析1.5.1 控制资料（1） 由规划设计部门提供三个已知的D级GPS点的资料，作为本次设计的起算点。（2） 由宝丰县规划局提供的两个等水准点作为测区的高程控制的起算点。（3）经检查上述成果的坐标系统为西安80国家平面坐标系，基准为1985国家高程基准。1.5.2 地形图资料（1）由宝丰县规划局提供的标有测区范围的1：1000地形图，可供分区测图时候的接边用。（2）从收集到的资料中找到测区内有部分不同坐标系的地形图，可进行参考，以备不时之需。1.6 平面坐标系统、高程系统、基本等高距（1）平面坐标系统：1980年西安坐标系。采用3带高斯克吕格投影1，中央子午线117，带号39。（2）高程系统：1985年国家高程基准。（3）基本等高距：H=0.5米。2 数字测图控制测量实施方案及技术设计2.1 实施方案利用测区内已知的的3个D级GPS点作为起算点，在测区内布设6-8个四等点，从而建立平面控制网。用Trimble双频GPS进行观测,首先对接收机的相关数据进行设置，还应该确定最佳观测时段，并分小组进行,要求每小组严格执行该计划。利用已知提供的等水准点作为高程起算点建立高程控制网。各项准备工作完成之后进行野外数据观测。对采集的数据采用Trimble商用软件平差处理，提供1980年西安坐标。这样建立了平面控制网和高程控制网，可以对测区进行碎部点的数据采集，完成设计方案。2.2 该测区数字测图的主要精度指标根据城市相关规范规定，本次宝丰县城区1:1000数字测图的精度指标如下： （1）相应平面控网中最弱点相对于起算点的点位中误差不大于5cm； （2）各等级水准网中最弱点相对于起算点的高程中误差不大于2cm； （3）用于全球性地球动力学、地壳形变及国家基本大地测量的GPS网可参考规范中AA、A、B、C级的精度分级； （4）根据执行的相关规范，基本等高距采用1m；（5）地形图分幅与编号：采用5050cm标准分幅；编号按西南角坐标编号； （6）用于城市或工程的GPS控制网可根据相邻点的平均距离和精度参照规范中的二、三、四等和一、二级。2.3 平面控制实施方案2.3.1 首级平面控制测量方案2.3.1.1 GPS控制网的布设方案为了测图的需要，根据控制测量原则：分级布设，逐级控制；为了保证精度；控制点要有足够的密度；要有统一的布网方案、精度指标和作业规格1，建立满足设计精度要求的控制网。在测区中已有的三个高等级的控制点可作为起算点，所以以此为基础，布设全网。首级平面网采用静态GPS，RTK进行加密，网形布设为中心辐射状，考虑到建筑物密集程度，按照D级GPS精度要求进行首级控制。具体方案为：在测区已知点上设基准站，另两台交次在外围设站，保证相邻两三角形有一条公共边，以此也可保证网形所要达到的精度和可靠度。GPS控制网形如下:图2-1 宝丰县城区GPS控制网2.3.1.2 布网原则与设计 （1）在根据测区的具体情况，在布设GPS网的网形设计，应根据测区实际情况和具体的交通状况进行设计，在利用GPS进行布网时，网形中的点不要求通视，但利用常规测量的方法的时候这点通视情况得考虑。（2）在布网设计中应充分考虑测区原有测绘成果资料以及各种地形图，充分考虑选取比较适合的方案进行。最好采用与原有城市坐标系统一样的坐标系统，这样可以方便数据的共享与检核，对那些原有符合GPS点要求的控制点，应尽可能的利用并确定定位及标石。（3）为了保证精度满足工程的应用和测图的需要，在充分论证的情况下要求在布网的时候，最好应布设成一个独立的观测环。也可采用附合线路，这样边测导线边碎部点采集。根据有关规定各等级GPS网中的边数应符合表2-1的规定。表2-1 闭合环或附合线路边数的规定等级一级二级一等二等三等闭合环或附合线路的边数（条）10106810 （4）对于那些非同步GPS基线观测结果来说，按照相应的工程大小来选取。来完成相应的布设。 （5）按照有关规定：在大、中城市的GPS网形设计的时候，最好与国家控制网进行联测，这样有利于数据的共享和检核，还应该与附近的高等级控制点进行联测，联测的点数最少3个，精度要求不高的工程控制网可联测23个点3。利用GPS测量的时候各等级的技术要求参照表2-3规定。表2-2 GPS测量各等级的作业的基本技术要求项目 等级观测方法二等三等四等一级二级卫星高度角（）静态快速静态1515151515有效观测卫星数静态快速静态445454545平均重复设站数静态快速静态2221 .61 .61 .61 .61 .61 .6时段长度（min）静态快速静态906020451545154515数据采样间隔（s）静态快速静态10601060106010601060注：本技术要求出自 工程测量规范（GB 50026-2007）2。 2.3.1.3 GPS网的精度要求1 在GPS网的网形中规定，下式表示相邻点之间的基线长度精度。 式中： 标准差（mm）；a固定误差（mm）；b比例误差系数；d相邻点间距离（mm）。2在工程测量中利用卫星进行定位测量的时候。其中控制网观测精度的评定，应满足下列要求：(1) 控制网中最弱点的中误差，按下式计算； 式中 m-最弱的的中误差(mm)； N-控制网中异步环的个数； n-异步环的边数； W-异步环闭合差(mm)。(2) 控制网的测量中，其中误差应满足相应等级控制网的基线精度要求，并符合下式的规定。 m 表2-3 GPS测量中的D级主要技术要求级别固定误差（mm）比例误差系数D级10102.3.1.4 选点与埋石。（1） 选点准备根据外业踏勘选点的时候，应根据本次项目需要。进而收集测区内能用的数据以及能用的点。包括选点的点之记，测区平面控制网的布设方案，及水准网的布设论证，以及相应的网形图、最后提交的成果表、技术总结等资料，测区工程建设规划等资料。了解和研究测区内的相关情况，特别是交通、人流、供电、气象等情况。然后根据项目任务书或合同书的要求在图上进行设计，标绘出计划设站的区域。（2） 选点1 选择观测站的基本要求： 选择那些视野开阔的地方。便于安置GPS接收机，可方便地进行观测。 在架设仪器选点的时候应远离大功率的用电器如变电站。与高压输电线等运输线保持一定的距离，避免因此形成对测量结果的干扰。 建筑物周围应尽量避免安置仪器，因为卫星信号会通过墙壁反射而进入天线。产生多路径效应。 测站选择时应选择那些地质条件良好、容易保存的地方、尽可能考虑交通条件。这样可以方便操作。 测站选择时要充分利用原有控制点的标石和观测墩。2 辅助点和方位点在某些特殊情况下，需要设置辅助点和方位点。具体要求如下： 根据规范相应规定，A、B级GPS点不位于坚实标志上，宜就近埋设辅助点，并测定他们的距离和高差，精度不低于5mm。 根据工程设计的需要在GPS点附近布设有已知方位的控制点。方位点应与GPS点保持通视，离GPS点的距离一般不小于300mm。方位点应位于目标明显、观测方便的地方。3 选点作业下面是选点作业要求： 选点的时候人员应按照设计时候的选择，进行初步的位置确定，最终在实地确定，并做相应的标记。 利用测区原有点的时候，应检查旧点的可靠性，符合要求的时候才能应用于测图中4。 选点之后点名运用所在地进行命名。少数民族地区的点名使用准确的音译汉语名，在音译后可附原文。 GPS点水准点重合时，应在新点名后的括号内注明水准点的等级和编号。 在选定控制点之后还要绘制点之记。点之记得内容要在现场仔细记录，不得在后来进行修改或补记。 如若选择的点位周围存在障碍物时。其高度角不应高于10的，应按规范要求绘制点图。4 提交资料按如下资料提交选点工作要求： 点之记以及环视图。 GPS网网形确定后的选点图。 选点一系列工作总结。（3）埋石1.参照规范中各级GPS点埋设标石的规定。各级GPS控制点在满足工程任务的同时还要充分考虑标石的稳定，可根据具体情况选用。2.根据测区的具体情况以及设计书上面规定，根据不同的埋设条件，选择与之相应的埋设方式。埋石结束后应立即对埋石点进行现场绘制点之记。 表2-4 各类型埋设标志等级埋设条件标志类型埋设方法备注一级水泥路面8-12cm铸铁标志冲击钻打孔，混凝土现场浇筑与路面齐沥青路面20cm铸铁标志直接打入路面与路面齐碎石路面预制混凝土标石挖坑,做20cm碎石垫层放置标石，四周捣固压实。略高于地面3-5cm 3.埋石作业 按如下要求进行埋石： 规范中规定：混凝土浇灌常运用于各级GPS点的标石。有条件的地方也可以用花岗石。 在确定点之后埋石时，各点的标志中线应位于同一铅垂线上。若带有强制对中装置的观测墩时其对中误差不得大于1mm。 利用测区原有旧点时，应确定该标石能否满足需要，是否符合规定的要求。 确定的普通控制点时其上应埋设普通标石，并标记其规格和点之记。 GPS点埋石所占用的土地，应争得相关部门的同意后才能进行观测。并办理相关手续。 根据施工的需要，对那些需现场浇灌混凝土标石的，按照规定埋设。荒漠、平原等不易寻找GPS点的地方，还需在GPS点旁边埋设指示碑，规格见GB/T 128985。 图2-2 标石埋设图2-3 标石埋设4.埋石结束上交资料填写了导线点埋石的点之记；对那些破坏土地的要出具相应的批文；埋石工作总结资料。 （4） 编号和点之记根据以后的资料对那些原有GPS点，仍旧按照以前的编号进行标记，自然数顺序对加密点进行编号，前面加上英文字母“F”加以区分。选点埋石后应认真填写点之记，将点位的信息详细的登记记录，并且用相机记录实地的点位图片以便后面寻找方便，并将点之记变填写完整。表2-5 点之记图名： 点名等级施测单位标石类型完好程度所在地通视情况点 位 略 图交通线路图埋点者: 2.3.1.4 图根控制测量 在进行充分的论证后，对确定的GPS控制网上，直接加密控制点，加密点利用RTK技术直接采集点位信息6。 点位选择应参照上面选点的要求以及测区的具体情况，还有考虑有可能的因素对测量造成的影响。 2.3.1.5 提交的资料控制测量完成后需要提交的资料有如下：控制网选点图、外业数据观测手簿、控制点选点图、控制点的点之记、仪器检查资料、GPS网平差计算资料及成果表。2.4 高程控制测量目前，国家水准测量依据精度不同共分为一、二、三、四等。全国的测量数据都是以一、二等国家高程控制为基准的，三、四等水准测量结果可以直接为地形图的测绘利用。各种工程建设提供所必需的高程控制。等外水准测量就其用途分为工程水准测量和图根水准测量。工程水准测量服务于工程勘测设计与工程施工，图根水准测量是为满足地形测图需要而进行的等外水准测量，当测区不大时，图根水准测量亦可用于建立测区首级高程控制网。2.4.1 宝丰县城区水准测量方案的选择从高到低、逐级控制为高程控制网的布设基准；根据规定水准点应有一定密度；结果满足一定的精度。本次宝丰县城区1:1000数字测图是为了以后宝丰县的规划发展，属于工程建设，所以选用四等水准测量。根据野外踏勘对测区进行调查研究，县城内交通比较便利，属于平坦区域。居民楼较多，为求布设经济合理，在利用已有的水准点的同时进行四等水准测量。这样可以既方便又经济。2.4.2 宝丰县城区水准测量线路布设形式水准路线是由水准原点或已知高程点出发进行水准测量的路线。水准路线每隔一定的距离需要埋设一个固定点，称为水准点。水准测量是为了由已知点的高程算求未知点的高程的方法。根据工程需要，水准路线可以布设成以下三种形式：附和水准路线、闭合水准路线、支水准路线，此外，水准路线还可以根据实际需要布设成较复杂的图形，形成水准控制网7。四等水准控制网具体布设方式如图2-4：2.4.3 水准测量的主要技术要求各等级测量不同，其所要求的仪器类型、水准路线长、闭合差的限差等都有相应的规定，其中四等水准测量的主要技术要求如表2-6所列。等级标尺类型仪器类型闭合或附和路线长/km水准支线长/km 测段往返测高差不符值/km闭合或附和路线闭合差/km检测已测测段高差之差/mm四等铟瓦DS115双面单面DS3等外DS3 或DS1084 注： 表中R表示测段长度，L表示闭合或附和路线长，K为已测测段的长度，均为km计 水准网段中结点间或结点与高级点间的附和路线长度应为表中规定的0.7倍。 当测段长度小于1km时，K为1km计算。 表中n为测站数。表2-7 四等水准测量技术要求表等级附（闭）合水准路线长视距前后视距差前后视距累积差红黑面读数差红黑面所测高差之差路线闭合差四等15km100m5m10m3.0mm5.0mm20错误!未找到引用源。注：L为水准路线长，以公里为单位。2.4.4 水准测量的仪器（1） 根据本次的工程要求和技术要求进行方案的论证后决定选择DS3型水准仪。其精度不应超过3mm，其代表的意思是每千米测量往返测高差中数的偶然中误差不能超过3mm。（2） i角误差是当水准管轴和望眼镜的视准轴在竖直面上的投影不平行所造成的，其中DS3型不应超过20。（3） 水准尺是水准测量中用于高差度量的标尺，水准尺有很多类型，从制作材料分有木质水准尺、合金材料水准尺和玻璃钢材质的水准尺；从长度分有2m、3m、5m水准尺。本次水准测量选用木质的黑白双面尺8。2.4.5 水准路线选线和水准标石埋设在确定水准路线方案之前，首先要收集水准测量资料，包括原有的水准点，作新的点之记等。而且还应到实地调查，核对已有点是否能用，水准线路应尽量沿着主要的道路进行布设。选线的同时还应考虑水准点的埋设位置。在图上设计的基础上结合实际情况进行实地选线，且符合有关规范的规定。埋石结束后，应详细绘制水准点“点之记”，以便使用时易于寻找。图2-5所示为“点之记”示例。点之记与水准测量成果一起妥善保存，一并上交。水准标石稳定之后，即可进行水准测量的施测。2.4.6 水准观测根据这次工程需要，四等水准测量应进行往返测。每测段的测站数必须是偶数10。测得的数据要进行计算，若结果符合规定要求，可进行迁站到下一站继续观测，否则应重新观测，直至所有数据符合要求。1) 在进行外业观测之前，对确定使用的已知点进行进一步的检核；作业开始后，其仪器要定时进行检查，检查其规定的参数是否符合规定要求，如i角不得大于20等。2) 采用四等水准进行观测时。观测原始数据可利用与之配套的电子手簿进行记录，在得到数据之后应马上输出观测数据，然后传入计算机进行保存，在得到原始数据的时候不能进行修改，违反者，所得的成果数据不能进行利用应销毁重测，并追究责任人及其相关人士的责任。3) 得到原始数据之后还应进行相应的平差计算，得到的高差应进行尺长等改正。使得所得的数据满足一定的精度。4) 四等水准的高程计算，采用相应的软件进行平差计算。平差的结果应提供高程闭合差，平差结果精度指标。 按照以下的内容提交水准测量工作资料：（1）四等水准路线选点选线图； （2）野外数据观测手簿； （3）内业计算成果表； （4）仪器i 角检验资料。 3 宝丰县城区碎部点数据采集3.1 数据编码测定碎部点的空间位置是测图最基本的工作，并将采集的碎部点传入计算机进行绘图。特征点按实际情况连接形成地物，从而描述地物的实际位置和情况。数字测图中碎部点的描述必须具备三类信息： 碎部点的空间位置，一般用高斯平面坐标和高程三个参数表示。 碎部点属性，即点的特征信息。 碎部点之间点与点的连接关系。3.2 地形图要素分类和数据编码数据传入计算机之后，计算机能识别碎部点的信息。这样在规定里面能找到与之相关的图式符号，并进行正确的表示。因此在数字测图系统中，相应的软件中都有一套完整的地物编码，这样在数据传入计算机里面之后，计算机软件能自动寻找相应的符号来替代地物的名称，通过这样的思路来完成碎部点的数字化。数字测图系统中地形要素有很多种，1:500 1:1000 1:2000地形图图式（GB79291995）中已规定出用以表达的图式符号。所公布出地形图图式符号约有410多个，独立要素约有600余个。对数字测图软件来说，首先要熟悉整个软件，对于那些能利用软件进行碎部点的绘制的可以不用在外业进行观测，这样方便经济，因此对每一个地形要素都赋予一个编码，使编码和图式符号一一对应9。地形编码应遵循的原则如下： 符合国际上通用的图式分类。 言简意赅，便于记忆，符合绘图员的习惯。 便于成图，每个地形要素均赋予一个编码，编码和图式符号一一对应。目前的测图系统所采用的编码方案有以下几种。1 三位整数编码按照国际1:500 1:1000 1:2000地形图要素分类与代码（GB1480493），地形要素分为九大类（表3-1、如表3-2中），编码105,1为大类，即控制点类：05为图式符号中顺序为5的控制点即导线点：106为埋石图根点。按照三位整数编码每一大类中的符号编码不能多于99个。地形图图式中水系的符号超过99，有130多个。符号最少的是控制点，只有9个，此外一些特殊的线、层等也需要设计编码。因此，在实际测图软件的编码系统中，为了用三位编码概括以上需要，在上述分类的基础上要坐适合的调整，各系统详细的编码需参阅各自测图系统的编码表。大类码名称6管线及附属设施7境界8地貌和地质9植被 表3-1 地形信息大类码表大类码名称1测量控制点2居民地和垣栅3工矿建筑物及其设施4交通及附属设施5水系及附属设施表3-2 测量控制点编码名称105导线点106埋石图根点107小埋石图根点108水准点编码名称100天文点101三角点102小三角点103土堆上三角点104土堆上小三角点2 四位整数编码四位整数编码制定的原则同前面所述，只是考虑到系统的发展，多留一些编码的冗余，以便编码的扩展。第一位为地形要素的大类别号，第二位是小类别号，第三、四位分别是一、二级代码。此外，还考虑到与原图式中编号的相似性，原图式的编号就有三位，在一个编号下还要细分几种类型，如图示中烟囱的编号为327，此编号下还分三种：A、烟囱，B、烟道，C、架空烟道。若采用三位编码，则按顺序依次编下去，而四位编码则可编码为3271、3272、3273。由于部分测图系统的编码时在GB1480493发布之前确定的，且三位比四位终究少一位，所以需要统一的时候会方便一点。3 其他编码对于测量人员本身，使用编码的主要是为了好记，用鼠标可以直接点取使用，其编码将自动存储在测量记录中，用户无需记忆编码，能做到随用随查，这样可以节省时间，提高效率。3.3 数据记录内容数字测图的外业测量数据记录是由电子手簿记录器或电子平板通过所配置的软件来实现的。大比例尺数字测图野外采集的数据包括： 一般数据，如测区代号、施测日期、小组编号等。 仪器数据，如仪器类型、仪器误差、测距仪加常数、乘常数等。 测站数据，如测站点号、零方向点号、仪器高、零方向读数等。 方向观测数据，如方向点号、目标的站标高、方向、天顶距和斜距的观测值等。 控制点数据，如点号、类别、平面坐标和高程等。3.4 野外数据采集作业方法传统的测图作业应遵循先控制后碎部、先整体后局部的原则，数字测图可按这种原则施测，也可以将图根控制测量和碎部测量同步进行，采用所谓“一步测量法”或“同步测量法”作业，可以提高效率，节省时间和劳动力。根据测区的具体情况，宝丰县城区内地物复杂，房屋密集，通视一般，全站仪适合测高楼、房屋，受地形条件限制小，所以选用全站仪采集碎部点。3.4.1 一步测量法的测量过程“一步测量法”是在图根导线选点埋桩后，图根导线和碎部测量同步进行；即在一测站上，先测记导线的数据（角度、边长等），紧接着在该测站上进行碎部测量，现以附和导线为例加以说明。在实际测量中，采用全站仪采集数据，对于小面积或局部区域，有些数据采集可用“一步测量法”功能，不需要单独进行图根控制测量。这样在一定程度上可提高外业的工作效率。1235678ABCD如图3-1所示，A，B，C，D为已知点，1，2，3为图根点，1，2，3为碎部点。1 2 3 图3-1 一步测量法一步测量法作业步骤如下：（1）全站仪置于B点，先后视A点，再照准1点测水平角、垂直角和距离，可求得1点坐标。（2）不搬运仪器，再施测B站周围的碎部点1，2，3。根据B点坐标可得到碎部点的坐标。（3）B站测量完毕，仪器搬到1点，后视B点，前视2点，测角，测距，得2点坐标（近似坐标），再施测1点周围碎部点，根据1点坐标可得周围碎部点坐标（近似坐标）。同理，可依次测得导线上的测站点坐标和该站周围的碎部点坐标，要在测图的同时绘制草图、并标注点号。另外还要随时与测站观测者进行点号的核对。（4） 等到观测到C点时，可利用B点到C点的数据进行计算，得到附合导线闭合差，若在限差范围内，则平差计算出各导线点的坐标值。然后再做相应的绘图处理。（5） 若计算得出的闭合差超限，则要及时找出错误，对导线进行重测，再重新计算碎部点坐标。然后绘制地形图，打印成果表。3.4.2 碎部点测量无论按传统测图原则测图，还是按照“一步测量法”测图都需要进行碎部点测量，在碎部点测量时，图根控制点及其坐标都是已知的，下面介绍全站仪碎部点测量方法为例说明碎部点测量的过程。1 测站设置将全站仪安置于图根控制点上，然后对中、整平，并瞄准定向点，然后设置图根点、定向图根点的点编号、坐标、高程、仪器高、定向方向的水平度盘读数等信息输入全站仪，设置全站仪的角度、距离测量模式和有关气象参数、仪器及棱镜常数等完成全站仪的测站设置。2 设站检核测站设置完成后，应进行设站正确性检核。检核可用下面两种方法进行： 在定向图根点上立放反射棱镜，用全站仪测量仪器站点和定向点间的距离，用过比较两图根控制点间的测量距离和已知的距离进行检核，即进行设站正确性检核。 用测站点上的全站仪测量一图根点或高等级控制点的坐标及高程，通过实测坐标及高程与控制点的已知数据进行检核。3. 碎部点测量全站仪设站、检核工作完成后即可进行碎部点的数据采集了，方法是用全站仪瞄准立于待测碎部点上的地物或地貌特征点上的反射棱镜，使用免棱镜全站仪的时候则可直接照准特征点，测定其位置参数（x、y、H），并记录全部测点信息位置参数的测量原理是极坐标，全站仪设置在一个坐标、高程均已知的控制点上，测站至定向方向（已知方向）的坐标方位角也是已知的，有关数据已通过设站存储在全站仪内，全站仪照准碎部点上所立的棱镜后，可测定出已知方向与碎部点之间的水平角及测站点碎部点的距离，垂直角或天顶距，用极坐标法即可求定设站点与碎部点之间耳朵坐标差、高差，考虑测站坐标及高程，以及立尺点的棱镜高后即可求出碎部点的位置参数，即进行碎部点的数据采集，以此类推，对测区进行全部的数据采集。3.4.3 特殊情况下碎部点采集的处理方法在进行碎部点数据采集时，经常会遇到一些特殊情况。对于测区内建筑物比较多的地方，安置棱镜不方便的情况下可以将棱镜举高来采集。但如果点少的情况下还行，对于高程有一定的影响，不能随便的进行这样的措施。因此可以多迁站来满足不同地物的采集，这样往往会增加效率。 宝丰县城区内地物较为复杂，有房屋，草坪，电线杆，路灯，广告牌等，当对多点房屋进行采点时，要根据CASS软件里面的各个功能非常的熟悉，可以通过软件的一些特殊功能进行碎部点的采集，这样会节省时间，而且还提高效率。 3.4.4 绘制草图在野外数据采集的同时，在现场实时绘制草图，并对测点进行编号，及时与观察人员对点号，以确定编号正确无误。测点编号应与仪器的记录点号相一致，及时核对点号，做到万无一失。草图的绘制，只要能让绘图人员看懂即可。越简单越好。注意草图上文字的书写规范，认真绘制草图，以便以后工作的方便。 每天测完后要及时将全站仪中的坐标数据存入计算机存盘，并在多处保存，以防数据丢失对工程的影响。4 宝丰县城区的内业数字化成图 本次数字化测图运用的是南方测绘仪器公司开发的CASS7.0测图软件成图系统，该系统是在AutoCAD2006软件的基础上开发的测绘成图软件10。目前大量的工程都运用这样的软件。自CASS不同版本的软件推出以来，已成为用户好评的成图系统。被广泛运用于大比例数字化测图领域，称为主要的成图软件。4.1 数据传输CASS7.0提供了与电子手簿或带内存的全站仪之间的数据相互传输功能。CASS7.0能与各种不同型号的全站仪连接，进行数据的自动采集，坐标的自动计算和存储，还能通过测图精灵（南方测绘仪器公司的野外采集器）手工输入原始数据。数据传输的作用是完成全站仪到计算机之间的数据传输。而
