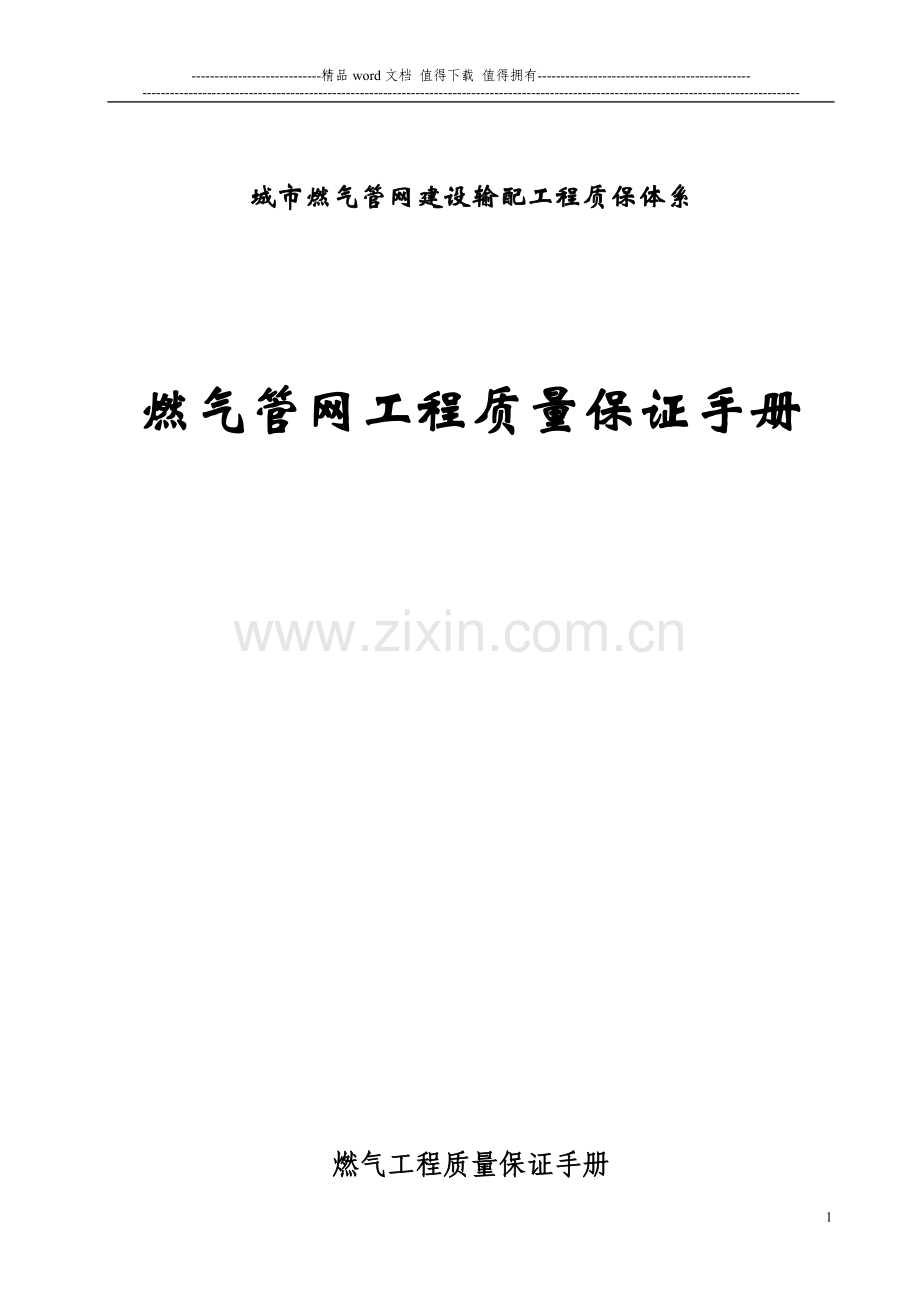

城市燃气管网建设输配工程质保体系

燃气管网工程质量保证手册

燃气工程质量保证手册
第一章 概 述
为了搞好燃气工程的安全管理工作，确保安全运行，保障人民生命和财产安全，维护用户的合法权益，特制定燃气工程施工质量保证手册。
一、定义
本手册所指的燃气是指生产、生活及城管公用事业所使用的天燃气、液化石油气、人工煤气等气体燃料;但不包括用于工业产品原料的天然气、人工制气。
本手册所指燃气工程是指为输送燃气的管道、家用燃气器具等燃气设施的建设。
二、管理模式
工程处推行并执行GB/T19002——ISO9002质量体系——生产、安装和服务的质量保证模式和建立相应的运作机制。
三、质量保证体系管理的方针及目标
质量方针：信守合同、工程优质、服务优良、顾客满意
质量目标：工程质量一次性验收合格，合同履约率100%
四、实用范围
本手册实用于我处承担的三至四级燃气工程施工的质量保证和质量控制。
五、引用法规及相关标准
中华人民共和国劳动部《压力管道安全管理监察规定》
国标GB50235—97《工业金属管道施工及验收规范》
《工业金属管道施工及验收规范及条文说明》
CJJ33—89《城镇燃气输配工程施工及验收规范》
CJJ12—99《家用燃气燃烧器具安装验收规程》
SHJ/501—85《石油化工剧毒、易燃、可燃介质管道施工及验收规范及编制说明》
GB3323—87《钢熔化焊对接接头射线照相和质量分级》
DBJ22—04—92《**地区庭院及户内煤气管道技术暂行规定》
第二章 企业人员机构设备配置情况
一、企业概况：**焦化制气厂实业公司于一九九三年九月六日成立并具有独立法人资格的企业，总资产2600万元，注册资本为500万元。主要管理机构有：综合管理部、工程项目管理部、工程项目开发部、财务中心。直属企业有：安装工程公司、建筑工程公司、商业公司、花木公司、**金象碳黑厂、宝河有限责任公司等。企业具备燃气工程施工、建筑工程施工、园林绿化工程施工等资质，拥有各类工程专业人员35人，具有雄厚的实力。
**工程处现隶属工程安装公司，代表**工程安装公司直接对**煤气施工队伍实施统一管理、统一指挥。工程处主要管理人员基本上都具备初中级专业技术职称，主要负责人具有丰富的管理经验和中级管理职称（具有法律专业和经济管理专业双学历）；两个项目经理部都具备GB1级燃气管道安装施工资质，项目经理具备项目经理资质和建筑施工管理资质。
二、机构设置
**工程处机构设置示意图

*******工程安装公司

**市煤气公司
****燃气建设公司

**焦化制气厂实业公司**工程处

处 长
（管理者代表）

办公室主任
技术负责人
材料负责人
安全负责人
财务负责人人
出 纳

项目经理部

燃气工程施工班组

机构设置说明：
工程处受**市煤气公司和**焦焦化制气厂安装工程公司双重领导，全面负责**市燃气工程施工的质量和安全的实施。
工程施工由项目经理部直接组织指挥工程质量和安全的实施，即工程处项目经理部二级管理。
项目经理部实行单独核算，一旦遇有较有大工程施工，可立即从**抽调施工技术人员来筑，归属两个项目经理部管理施工。
三、施工设备大型工器具情况：
1、车辆3台； 12、水平仪1台
2、计算机1台；
3、电火花检测仪1台；
4、电焊机4台；
5、路面切割机器5台；
6、焊条烘干保温筒4只；
7、电锤2台，冲击电钻5台；
8、空压机4台；
9、磨光机5台；
10、套丝机5台；
11、切割机5台。
第三章 质量保证体系及质量控制程序图
一、质量保证体系
1、燃气工程大都是具有易燃、易爆、有毒有害介质和高压的工程，为确保安全运行，保障人民生命和财产安全，必须对燃气工程安装过程的每一个质量重要环节实施有效的控制。
2、工程处质保体系由二级构成，以工程处处长、工程师（技术员）、安全员、施工员等构成一级质保体系；以项目经理部经理、施工班组长构成二级质保体系。
3、质保体系运作的重点的是预防质量事故和安全事故的发生；在施工前发现发生质量事故及时反馈和处理，以保证燃气工程的安全使用，满足用户的要求。
4、工程处实行各级管理人员聘用制，和专业管理人员和项目经理由处聘用；施工班组长由项目经理部经理聘用。
二、质量保证手册
1、为了加强对燃气工程的质量管理和控制，确保燃气工程的工程质量和使用安全，特制订《燃气工程质量保证手册》（以下简称手册），该手册是指导我处燃气工程施工内部重要法规。
2、手册是我处燃气工程质量保证体系（以下简称质保体系）书面文字说明，是从事质量控制活动的行为准则；各项目经理部及各专业责任人员，在从事手册所规定的范围任务时，必须遵守其规定；并把执行手册作为提高自身管理素质，技术素质的准绳。
3、手册是依据国家关于燃气管理的有关法规、技术标准、规程和建立质保体系的有关规定，结合工程处的具体情况进行编制的；工程处现已颁发的各种管理制度是编制质保手册的基础和保障，与手册具有同等效力，必须认真贯彻实施。
4、手册在编制过程中，将质保体系各级责任人员的职责与应遵循的技术标准、规程规范以及应提供的见证资料联系起来，尽可能突出燃气工程施工过程中关键项目的控制，体现安装企业的特点，增强可操作性，以便贯彻执行。
5、手册适用于我处承担的三至四级燃气工程施工的质量保证和质量控制；若与国家现行的法规、标准相抵触时，以国家现行的规定为准。
6、手册自发布之日起行效，
三、质量责任制
1、管理者代表职责
（1）处长是企业管理者代表，代表**焦化制气厂安装工程公司对**工程处燃气工程安装工程行使统一指挥权，对燃气工程质量全面负责。
（2）认真贯彻执行国家关于提高工程质量的方针、政策和批示建立有效的质量保证体系，任免各级质量责任人员。
（3）推行全面质量管理，建立健全质量检查、检测体系，严格执行国家“产品质量法”和有关标准、政策及规定。
（4）定期召开质量工作会议，听取鸿源燃气建设公司关于施工质量的要求，工作汇报，听取用户意见和要求，督促项目经理部及有关人员，解决工程中存在的质量及安全问题。
（5）运用经济手段实施质量奖惩制度。
2、工程技术责任人职责
（1）工程技术责任人是处技术管理的总负责人，在处长的领导下，分管质量工作和技术管理工作。
（2）组织贯彻执行国家有关燃气工程的技术标准、规程规范及关于工程（产品）质量的法规、方针和政策；领导和组织质保体系运转动作，审查质保手册执行情况。
（3）针对燃气工程施工的质量簿弱环节和质量通病，组织开展技术攻关和技术革新活动，切实解决有关燃气工程中的质量问题。
（4）负责组织工程处范围内的工程质量检查，重大质量事故和安全事故的处理，经调查研究和技术鉴定后做出对事故的责任分析及处理意见。
（5）接受上级主管部门的监督，认真听取煤气公司安质科的改进工作的意见，并组织项目经理和有关人员开质量分析会议，解决质量问题，及时进行整改。
3、项目经理职责
（1）项目经理是工程处质量监督、检查的主要负责人，对燃气管道安装全过程的质量进行监督和控制，参与质量事故的调查和处理。
（2）负责解决燃气工程中的施工组织和施工管理，对施工的燃气工程质量负管理责任。
（3）熟悉国家关于燃气工程施工的技术标准，规程规范和我处燃气工程质量手册，施工工艺及各项管理制度，会同技术负责人编制燃气工程施工技术方案。
（4）燃气工程开工前，负责向当地建设部门报批开工报告，向施工班组进行技术安全交底，并在实施过程中认真检查。
（5）组织班组工人实行质量三检制（自检、专检、交接检），在关键设备、部位、关键性的调整及实验过程中认真把好技术质量关。
（6）经常检查施工质量，搞好燃气工程安装过程的质量控制工作，参与质量事故的调查和处理，对违反规定、违章作业的班组和个人，有权制止，责令其停止和返工。
（7）负责办理施工过程的原始记录、隐蔽工程的签证、交竣工验收资料。
4、工程材料责任人职责
（1）在处长的领导下，负责燃气工程中的材料供应，对原始材料、零部件质量问题负责。
（2）贯彻执行公司的材料管理制度及焊接材料管理制度，认真做好燃气工程所需材料的领料、入库、验收、保管及发放工作。
（3）燃气工程所使用的材料经外观检查合格，并具有合格证及材质证明书方能入库，不合格的材料拒绝入库或退料处理。
（4）负责提供燃气工程材料及焊接材料的合格证及材质证明书，提供阀门、紧固件、燃烧器具等外购件的合格证。
5、技术资料档案责任人职责
（1）档案管理员是工程处燃气工程技术资料档案的主要负责人，对技术档案的鉴定，密级划分，安全和机密的控制负责。
（2）按国家“档案法”的有关规定和我处的档案管理制度，检查督促资料归档工作，审核其资料的完整性。
（3）按“资料目录”将资料事理归档，做好技术资料和技术档案的保管、开发及利用工作。
四、燃气（压力）管道工程质量控制程序示意图
（1）安装质量控制程序图
（2）材料质量控制程序图
（3）工艺质量控制程序图
（4）焊接质量控制程序图
（5）质量检验控制程序图

安装质量控制程序图

用户提供外来图纸

编制工艺文件

审 核

组织材料（管材、焊材、管件、阀门）

检 验

安装、敷设

焊 接

编制工艺书
外观检验及无损探伤
耐压试验
气密试验
系统调试

工程竣工验收

自 检
现场代表验收
联合验收

报送竣工资料

用 户

材料质量控制程序图

图纸、图样、材料表

工艺材料单

原设计单位审核

按程序进行采购

入 库

入库验收

库存检验

材料发放

施工现场

工程验收

工艺质量控制程序图

用户提供外来图纸

图纸审核

焊接工艺评定

工艺文件编制

焊接文件编制

不合格

不合格

审
核

合 格
审
核

检验责任人
焊接责任人
施工责任人
工艺文件归档

焊接质量控制程序图

焊接质量控制

合格焊工

焊条的烘烤

合格焊材

完好设备

领用焊条放入
保温筒
焊接工艺

焊接环境
控制

焊接过程

外观检查
无损探伤

合格

工 程 验 收
焊接过程、材料检验记录、探伤检查资料归档

质量检验控制程序图

压力管道
安装质量检验

压力管道安装

过程检验

检验记录、报告

强度、气密性试验

安装质量证明书

监检报告
安装质量检验报告

用 户

第四章、工程施工主要安全技术规范
一、钳工安全技术操作规程
1、使用锉刀、刮刀、錾子、扳手等工具时，不可用力过猛；工件要夹牢，用力要均匀，工件将锯断时，要用手或支托托住。拧紧螺栓以使用固定板手，高空作业使用扳手进要用绳子检牢，人员要系好安全带。
2、人力搬动燃气管道或燃烧器具时，动作要协调，不得猛起猛放，防止损坏设备或发生人身事故。
检验燃气管道及燃烧器具内部时，要用安全行灯或手电筒，禁止明火，对稳定性不好，容易倾倒的器具，要先垫实撑牢，并用道木或支架等垫稳。
4、燃气管道及燃烧器具试火前应进行安全技术交底，统一指挥，分工明确，各负其责，试火器具标以明显标志，非相关人员不得入内；在试火过程中，非指定人员严禁乱动开关，阀门等控制件。
二、电工安全技术操作规程
1、现场施工用电，应按照临时用电安全技术规范和措施安装和敷设；工作前必须检查电工工具，仪表和护具，不合格者严禁使用，所有绝缘、并按规定穿戴防护用品，否则不准施工。

2、测试电路是否带电时，必须按程序使用仪表或试电笔，严禁用手探触和用短路检查。
3、电气设备和线路的绝缘必须良好，凡绝缘层已破损的电气器材、线材必须及时更换，不准勉强使用。电气设备和各种手持电动工具必须按“施工现场临时用电安全技术规范”接零接地，安装漏电保护以保人身安全。
4、动力盘、柜、箱等各种设备附近，不准堆放易燃、易爆、潮湿的物品，动力配电箱的隔离开关，严禁带负荷拉开，应先切断负荷开关。
5、在断电操作或进行电气调试时，闸刀开关、隔离开关手柄上必须挂牌，并有人监护以防误合闸。
6、施工现场临时照明的电线及灯具，高度应不低于2.5M，易燃易爆场所，应用防爆灯具，夜间作业必须有充分照明。
7、有人触电时，应立即切断电源后方可进行急救，电气着火，立即切断有关电源后方可用二氧化碳或干粉灭火。
三、焊工安全技术操作规程
1、施焊场地周围应清除易燃易爆物品，特殊情况应用石棉板、铁板等进行复盖、隔离、并设专人监护。在易燃易爆气体或液体扩散区施焊时，应经有关部门检试并办理动火许可证后，方可施焊。
2、焊工工作时必须穿戴好防护用品，扣紧衣袖，谨防烧伤。
3、电焊机外壳必须接零良好，电源线路安装应可靠，并应由电工进行；电焊机要设单独的开关，放在防雨的闸箱内，拉合时应戴手套操作。
4、焊钳与把线必须连接牢固，绝缘良好，把线、地线不得靠近钢丝绳，更不得用钢丝绳或机电调和代替地线，更换焊条应戴手套，在潮湿地点工作，应站在绝缘的木板或校板上。
5、氧气瓶、氧气表及割焊工具上，严禁沾油脂，乙炔瓶的配件及管路接头不得采用紫铜制作，操作人员不得用沾有油脂或油污的手套、工具去接触气瓶及附件。
6、氧气瓶、乙炔瓶应有防震胶圈，旋紧瓶帽，避免碰撞和震动，并防止爆晒，瓶伐冻结应用热水或蒸汽加热，严禁火烤。氧气瓶、乙炔瓶不得同放一处，应放在通风及遮阳的地带，距易燃易爆物品和明火距离不得少于是10M，特殊情况要有防爆、防燃措施。
7、点火时，焊枪口不准对人，正在燃烧的焊枪不得放在工件或地面上，带有乙炔和氧气时，不准放入金属容器内，以防气体逸出，发生爆炸或燃烧。
8、严禁在带燃气的管道上施焊及气割；带电设备必须先切断电源方可施焊。
9、更换焊接场地移地把线时，应切断电源，不得手持把线或连接胶管的焊枪爬梯登高；清除焊渣或采用电弧气刨清根时，应戴防护眼镜或面罩，防止铁渣飞溅伤人。
10、工作结束，应切断焊机电源，将氧气瓶、乙炔瓶气阀关好，拧上安全罩，并检查操作地点，确认无隐患后方可离开。
四、管工安全技术操作规程
1、人力搬运管件、管材及燃烧器具起落要一致，用滚扛运输要防止压伤手脚，不准用手直接调整滚扛，用车辆运输，要绑扎牢固。
2、用锯弓、锯床、切管器、砂轮切割机切割管子，要垫平卡牢，用力不得过猛，临近切断时，要用手或支托托起。
3、套丝时管子要支平夹牢，工作台要平稳，两人以上操作，动作应协调，防止柄把休人，翻动管子时，防止滑动及倾倒伤人。
4、管道吊装时，倒链应完好可靠，吊件下禁止站人，管子就位卡牢后，方可松倒链。新旧管线相连，要清除旧管内易燃易爆和有毒物质，经有关部门检拭许可后，方可施工。
5、管子尽可能采用红外线加热装置退火，采用沿浴法退火时，化铅锅要安设稳固，将铅块慢慢放入锅内，禁止熔化潮湿的铅块，操作时应将管头烘干，再插入铅锅内，并放置稳固，操作人员应带手套和防毒口罩，防止烫伤和吸入铅蒸汽中毒，露天化铅要有防雨措施。
6、燃气管道试压，应使用校验合格的压力表，操作时要分级缓慢升压，停泵稳压后方可进行检查。降压也要缓慢进行。
7、安全阀必须由低压到高压力渐次调整，调整安全阍地操作人员应站在侧旁，以防意外。
8、燃气管道吹扫，冲洗时，应缓慢开启阀门，以免管内物料冲击，产生水锤、汽锤，造成事故。
五、防腐工程安全技术操作规程
1、燃气管道必须经焊缝检验且试压合格，管道外表方可进行防腐处理。
2、防腐操作应先进行内层防湿，检验合格后，再进行外表的防腐施工。防腐的层数、厚度应符合有关设计的规定。
3、熬沥青，周围不得有易燃物，装运热沥青不准使用锡焊的金属容器，装入量不得超过容深度的四分之三，防止烫伤。
六、其它主要设备操作规程及工作制度（另发）
昆焦实业公司《安全生产管理制度汇编》
昆焦工程安装公司《管理制度汇编》
昆焦实业公司**工程处《工作管理规定》
《焊机操作规程》
《焊条烘干箱（保温筒）操作规程》
《空压机操作规程》
《电火花检测仪操作规程》

**焦化厂实业公司**工程处

二00一年九月
