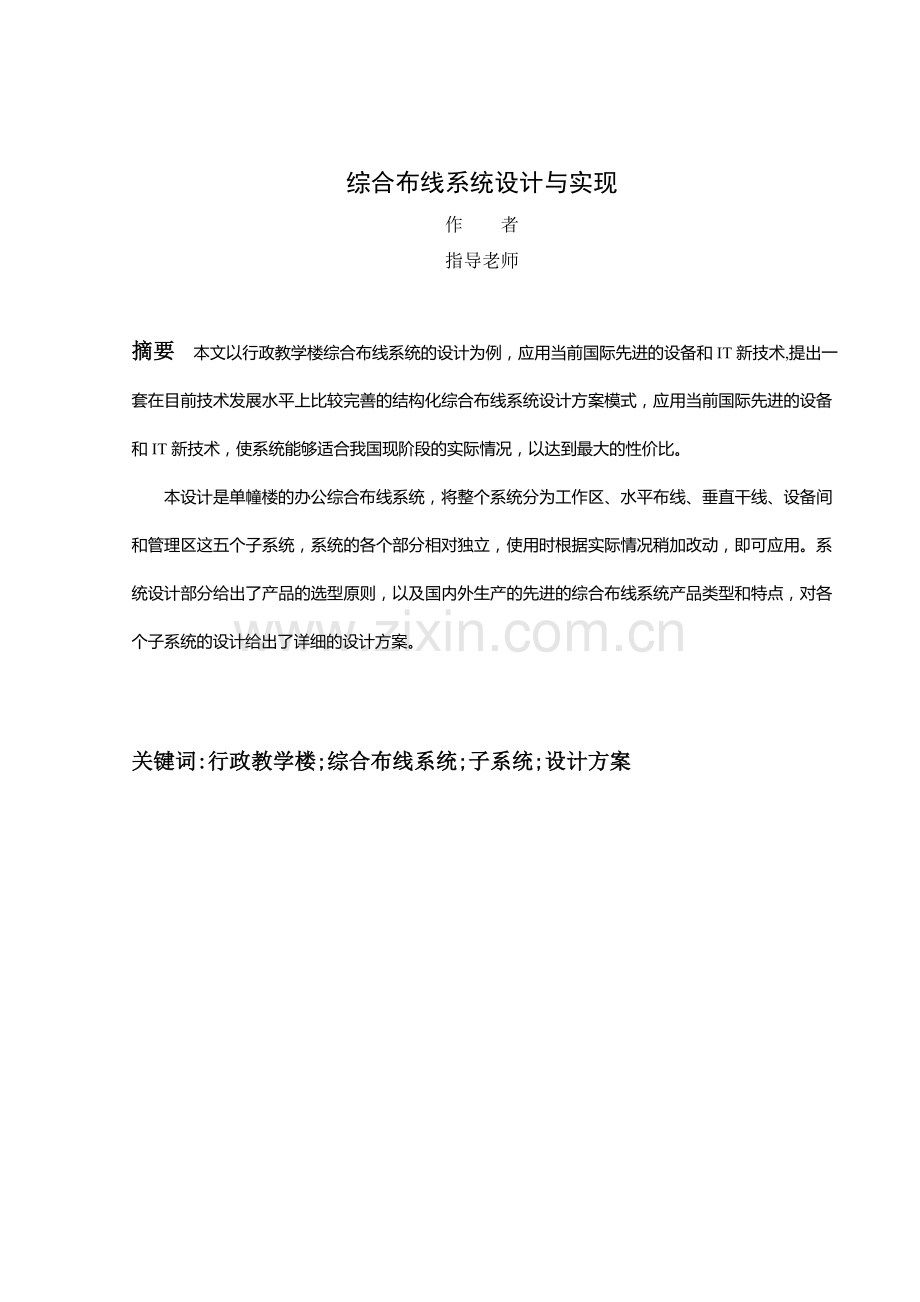

防 灾 科 技 学 院毕 业 设 计题目综合布线系统设计与实现学生姓名学号系 别专 业班级开题时间答辩时间指导教师职 称综合布线系统设计与实现作 者 指导老师 摘要 本文以行政教学楼综合布线系统的设计为例，应用当前国际先进的设备和IT新技术,提出一套在目前技术发展水平上比较完善的结构化综合布线系统设计方案模式，应用当前国际先进的设备和IT新技术，使系统能够适合我国现阶段的实际情况，以达到最大的性价比。 本设计是单幢楼的办公综合布线系统，将整个系统分为工作区、水平布线、垂直干线、设备间和管理区这五个子系统，系统的各个部分相对独立，使用时根据实际情况稍加改动，即可应用。系统设计部分给出了产品的选型原则，以及国内外生产的先进的综合布线系统产品类型和特点，对各个子系统的设计给出了详细的设计方案。关键词:行政教学楼;综合布线系统;子系统;设计方案Design and Implementation of Integrated Wiring System Author Instructor Abstract This paper take a design of administrative building integrated wiring system for example, using the current international advanced equipment and new technology,proposes a set of perfect design mode of structural integrated wiring system technical development level at present.This design is a single office building integrated wiring system, the whole system can be divided into five subsystems of the workspace, horizontal layout, vertical lines, equipment and administrative zone. Var ious parts of the system are relatively independent, according to the actual situation changed slightly when used, can be applied. System design give principle of type selection of products, as well as the the product type and characteristics of domestic and foreign production of advanced integrated wiring system. the desi gn give detailed design scheme of each subsystem.Keywords:Administrative building;integrated wiring system; Subsystem; Design scheme 目 录1绪论11.1综合布线系统的国内外概况11.2综合布线系统发展11.3综合布线依然是持续发展行业22综合布线系统概述42.1综合布线的概念42.2综合布线系统的基本要求42.3 综合布线的特点53行政教学楼综合布线系统的方案设计63.1工程概述63.2 方案设计63.3 设计目标及设计依据和标准63.4 设计等级考虑84布线系统方案设计94.1工作区子系统设计94.2水平布线子系统设计114.3垂直干线子系统设计114.4管理设计124.5 设备间配置设计124.6 系统材料清单134.7 综合布线施工技术要求145. 网络方案设计225.1 网络拓扑设计225.2 IP地址分配225.3 VLAN划分235.4网络命令配置24结论46致谢47参考文献48防灾科技学院毕业设计1绪论本次设计希望通过对综合布线系统的研究，使行政办公楼的整体水平达到一个较为先进的水平，并为国内的相似情况作出有益的尝试。综合布线1实现了一种模块化的、灵活性的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备和交换设备与其他信息管理系统彼此相连。采用这种系统，一方面实现了网络内部和外部的信息沟通，另方面为以后网络的改造、扩充、维护提供了便利条件。综合布线同传统的布线相比较,有着许多优越性。其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。 本方案以行政办公楼的综合布线系统设计为例，提出一套在目前技术发展水平上，比较完善的结构化综合布线系统设计方案模式2，应用当前国际上先进的设备和IT新技术，使系统能够适合我国现阶段的实际情况，以期达到最佳的性价比。1.1综合布线系统的国内外概况 随着全球社会信息化与经济国际化的深入发展，人们对信息共享的需求日趋迫切，需要一个合适信息时代的布线方案。美国电话电报公司贝尔实验室的专家们经多年的研究，在对该公司的办公楼和工厂的实验取得成功的基础上，于20世纪80年代末期在美国率先推出了结构化布线系统3，其代表产品是建筑与建筑群综合布线系统，较好地解决了各类布线互不兼容的问题。随着计算机网络的发展，综合布线也不断地发展，它能支持语音、数据和视频4等各种应用。 在国内，即便是在一些新设计的建筑物内，仍沿用那些过去的布线技术，致使各种系统的布线无法兼容，难以适应新技术的发展，并且管线拥挤不堪，而配线架上的投资往往是重复的。尤其是随着光纤的应用、推广，原来使用的布线系统将无法满足要求。1.2综合布线系统发展 综合布线综合电话、数据业务以后，适应电话、计算机数据、图像、信息技术IT的需求得到发展，在智能建筑5、智能小区建设工程中增长是很快的、突飞猛进的。 众所周知就局域网以太网的发展就经历了以太网10M、令牌网64M、16M阶段，快速以太网100M阶段，以及现时千兆位以太网阶段。千兆位以太网使用与快速以太网相同的CSMA/CD7规程、帧格式、帧长。并且具有与原来以太网相同的兼容性和互操作性。5类特别是超5类8、6类铜缆双绞线9都能够支持千兆位以太网的工作。 1996年初成立的IEEE千兆位以太网工作组802.3.210提出的1000BASE-T使用PAMS编码解码方式11，按照1000BASE-T收发器工作。100铜缆双绞线能够支持1000BASE-T工作达到100M。1.3综合布线依然是持续发展行业未来的十来年，建筑业及IT行业将成为国民经济飞跃发展的重要增长点。WTO入世，世界上不少国家看好中国市场。奥运会申办成功，体育场馆的建设，由此牵动的各行各业的发展，由此引发的对于综合布线产品的需求；信息岛、信息港、信息城市；有人提出“网络一统天下”必然使网络的基础工程综合布线成为可持续发展行业。回想历史，综合布线的产生，是由于贝尔实验室适应了时代对传输高速传输线路的需求，首先是办公楼、综合楼、写字楼的需求，从综合布线的规程规范也可以看出，是先从商业建筑开始的。综合布线能够适应这种要求，克服传统电话布线频率的毛病，克服传统计算机数据网络几种同轴电缆、连接PC机太多运行维护及管理上的缺点。使用综合布线物理连接可采用星形连接，而其拓扑结构仍可采用计算机网络的星形、环形、总线形及树形结构，以其无比的优越性得到采用与发展。在智能建筑中综合布线成为构成计算机数据网络、电话网络和图像楼宇自控的DDC网络的物理层基础。 智能建筑12的另外一个重要方面是智能住宅的兴起,智能住宅布线系统作为各种功能应用的传输的基础媒体，同时也是将各功能子系统进行综合维护，统一管理的媒介及中心。综合布线系统包括以下几个方面： 传输介质：智能住宅综合布线包括双绞线、三类铜缆主干和光纤主干等三种传输介质。其中双绞线传输数据、电话等信号，三类大对数铜缆用于语音主干电缆，光纤则用作楼宇间的数据网络主干。智能住宅综合布线系统包括家庭户内布线系统、垂直主干布线系统和楼宇间综合布线系统和主配线间系统四个部分13。 配线管理中心14：智能住宅综合布线系统有一个管理中心，管理中心为楼内网络控制及维护中心。其不仅是整个小区公共管理监控中心，也是计算机网络中心，电信部分和有线电视台的线路汇入中心，还是安防监控中心16、三表抄表管理中心。小区垂直主干，采用从MDF布放水平线缆直接到家庭的方法，可支持语音、数据及可视电话、防盗/火灾报警系统17、三表抄表系统的信号传输。从主配线间向各住户单元的家庭配线中心作星形结构的铺设。室内布线：家庭户内综合布线系统包括信息面板及信息模块插座。由房地产商或最终住户自己进行装修。通信和数据处理的各种需求确定了所需的的各个小系统。从理论上讲，需要用铜缆和光缆把全部小系统集成在一起。2综合布线系统概述 2.1综合布线的概念 综合布线18本身一种模块化、灵活性建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图像设备和交换设备与其它信息管理彼此相连，也能使这些设备与外部相连接。它还包括建筑物外部网络和通信线路的连接点，与应用系统设备之间的所有线缆及有关的连接部件。综合布线的部件包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等，这些部件来构成布线系统中各种子系统，它们都有各自的具体用途，不仅易于实施，而且也能随需求的变化而平衡升级。智能建筑的重要部分是综合布线系统，理论上讲，它包含了建筑物所有系统的布线，但在工程的统一标准方面目前还远远没有达成共识。目前，结构化布线系统的代表产品称为建筑与建筑群综合布线系统（Premises Distribution System).简称PDS系统19。通常所说的综合布线系统是指结构化布线系统20。2.2综合布线系统的基本要求 综合布线系统通常需要满足一下基本要求21：(1)应满足通信自动化与办公自动化的需要，既满足语音与数据网络的广泛要求。应采用简明、价廉与方便的结构，将任何插座互连主网络。适应各种符合标准的品牌设备互连入网运行。电缆的敷设与管理应符合PDS系统设计要求。在PDS系统中22，应提供多个互连点，即插座。(2)总体规划，分步实施，基础设施建设一步到位考虑到学校资金、学校计算机应用的现状、学校教职员的现有水平以及网络建设和应用系统开发的固有规律，学校网络系统的建设应该分步实施。(3)特别注重应用系统的建设建设校园网络的目的就是为了应用，从而提高学校的办事效率、教学效率，所以要特别注重应用系统的建设。应用系统的覆盖范围相当广泛，如校园网内部网站应用。(4)把当前先进性、未来可扩展性和经济可行性结合起来。(5)符合标准（国际标准和国家标准）23符合标准，其实是系统具有开放性的前提条件，是不言自明的。因为当今时代是一个强调开放的时代，从而是一个强调标准的时代，所以把这一条单列，以示重视。只有把当前先进性、未来可扩展性和经济可行性有机地结合起来，才能保证一个系统具有长久的生命力，从而具有先进性。2.3 综合布线的特点 综合布线同传统的布线相比较,有着许多优越性,是传统布线所无法相比的，其特点主要表现在它具有兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。(1)兼容性：综合布线的首要特点是它的兼容性。所谓兼容性是指它自身是完全独立的而与应用系统相对无关,可以适用于多种应用系统。(2)开放性：对于传统的布线方式,只要用户选定了某种设备,也就选定了与之相适应的布线方式和传输媒体。(3)灵活性：传统的布线方式是封闭的,其体系结构是固定的,若要迁移设备或增加设备是相当困难而麻烦的,甚至是不可能。(4)可靠性：传统的布线方式由于各个应用系统互不兼容,因而在一个建筑物中往往要有多种布线方案。(5)先进性：综合布线,采用光纤与双绞线混合布线方式,极为合理地构成一套完整的布线。所有布线均采用世界上最新通信标准,链路均按八芯双绞线配置。5类双绞线带宽可达100MHz,6类双绞线带宽可达200MHz。(6)经济性：综合布线比传统布线具有经济性优点,主要综合布线可适应相当长时间需求,传统布线改造很费时间,耽误工作造成的损失更是无法用金钱计算。通过上面的讨论可知,综合布线较好地解决了传统布线方法存在的许多问题,在当前任何一个提供服务的网络中，对IP的支持服务是最普遍的，而IP技术本身又处在发展变化中，如IpV6，IP QoS24，IP Over SONET25等等新兴的技术不断出现，XX中学校园网络必须跟紧IP发展的步伐，也就是必须选择处于IP发展领导地位的网络厂商。在后面的网络技术选型和系统方案中，以上设计原则和思想都将会被贯彻始终。3行政教学楼综合布线系统的方案设计3.1工程概述本方案主要是对学校行政教学楼的设计，共为3层，楼层中主要是本校各个系的办公室、多媒体教室等处的办公场所，要求为每间房提供比较方便的高速宽带业务和语音通信业务服务。有较高的网络需求，同时对网络的质量要求也比较高，所以我们应确保网络的稳定性和高性能运转。每个房间都配有一个信息模块箱，考虑到具体应用方面和实际应用未来升级的空间，我们设计办公区内主干容量为千兆缆线。每层楼设有一个弱电井和一个设备间，每层都安装若干台24口交换机，机房设在第三层。3.2 方案设计本布线系统设计信息点总计为173个，分布在办公室、机房区、多媒体教室、视频会议中心室、监控室等处，以形成使用方便、应用灵活、传输速度快、美观实用的风格。楼层信息点分布统计，如表3.1。表3.1 楼层信息点分布统计楼层 类型数据点1F372F503F50总计1373.3 设计目标及设计依据和标准 在设计时应充分考虑了计算机数据系统、语音通信系统及各子系统对综合布线系统的要求，力求把综合布线系统建设成一个可靠、开放、高带宽、可扩展、并满足未来发展的布线系统，从而满足行政办公楼不同形式的应用要求。本系统能够支持语音通信及多种计算机数据系统，以及会议电视、监控电视等系统的需求。所设计的综合布线系统模式，适用于我国实际情况，具有广泛的适应性。随着计算机科技的不断进步，现代计算机网络传输技术已取得突飞猛进的发展。在局域网和城域网中有多种可选的主流网络技术，以下我们将针对不同技术类型，简单阐明其特点，为我们的技术选型提供科学的依据。 早期局域网技术的关键是如何解决连接在同一总线上的多个网络节点有秩序的共享一个信道的问题，而以太网络正是利用载波监听多路访问/碰撞检测(CSMA/CD) 26技术成功地提高了局域网络共享信道的传输利用率，从而得以发展和流行的。特别是近几年交换式以太网和100M快速以太网产生和应用，使以太网络成为当今局域网应用较为广泛的主流技术之一。 然而，以太网络在发展早期所提出的共享带宽、信道争用机制27限制了网络后来的发展，即使是近几年发展起来的链路层交换技术（即交换式以太网技术）和提高收发时钟频率（即快速以太网技术）也不能从根本上解决这一问题，具体表现在：不提供服务质量保证(Quality of Service) 28. 以太网提供的是一种所谓“无连接”的网络服务，网络本身对所传输的信息包无法进行诸如交付时间、包间延迟、占用带宽等等关于服务质量的控制。这种传送方式就象邮局递送信件一样，信息包一旦交给传输介质，无论是发送端还是接收端都无法再对中间的传输过程进行任何有效控制，这就是所谓没有“服务质量保证（QoS）”。而且以太网的包（帧）长度本身是不确定的，这就导致网络设备对每一个帧的处理和转发延迟处于随机、不可控状态。这两个因素的存在，使得以太网的帧在传输时的延迟和延迟的突发变化(抖动)就显得非常严重。我们知道，多媒体信息（音频、视频等等）与时间的关系非常紧密，如视频要求每秒钟固定数量的画面、音频要求每秒钟固定数量的量化比特流等等，这些定时性很强的信息在传送时并不要求在某一个瞬间提供“过多”的带宽，但要求在长时间内能够保持一直有“不多不少正合适”带宽，否则视频的画面就会有“跳动”，声音就可能“结巴”。显然，以太网对传输过程的不可控性和对帧处理延时的过多抖动都不适于现在大量涌现出的具有较强定时性要求的多媒体信息的传输。 千兆以太网络技术。千兆位以太网29 (Gigabit Ethernet)是IEEE 802.3以太网标准的扩展，传输速度为每秒1000兆位(即1Gbps)。应用于大型校园网，能把现有的10Mbps以太网和100Mbps快速以太网连接起来。它可取代100Mbps FDDI网，也是ATM技术的强劲对手。千兆位以太网采用同样的CSMA/CD协议，同样的帧格式，是现有以太网最自然的升级途径，使用户对以太网原有设备管理工具的投资得以保护。 千兆位以太网是超高速主干网的一种选择方案。IEEE802.3Z工作组已确定了以下一组规范，统称为1000BaseX。千兆位以太网支持交换机之间、交换机与终端之间的全双工连接，提出方案： 更换核心交换机，全面提高原有网络性能。高性能工作站安装千兆位以太网卡，直接与千兆位以太网相连。用于交换机之间的链路。千兆位以太网交换机用光纤相接，提供一条高性能主干线路。更新FDDI30主干：保留现有光缆，提高带宽10倍。设计依据和标准： (1)城市住宅和办公楼电话通信设施设计标准（YD/T2008-93）。 (2)智能建筑设计标准(GB/T50314)。 (3)建筑与建筑群综合布线系统设计规范(GB/T50311-2000)。 (4)建筑与建筑群综合布线系统工程验收规范（GB/T 50312-2000）。 (5)建筑物防雷设计规范（GB50057-2000)。3.4 设计等级考虑为了行政教学楼的工程设计具体化，根据实际需要，我们将综合布线系统分为三种等级，即：基本型、增强型和综合型。所有基本型、增强型、综合型综合布线系统都能支持语音、数据、图像等系统，能随工程的需要转向更高功能的布线系统。它们之间的主要区别在于： （1）支持语音和数据服务所采用的方式。 （2）在移动和重新布局时实施线路管理的灵活性。本楼是学校的行政教学楼，该楼需要有较多的通信数据，同时又需要有方便的内部信息沟通方式和方面实用的实际的功能需求，即定位为增强型。4布线系统方案设计4.1工作区子系统设计 本方案的工作区子系统由信息插座和跳线组成。每间房都有信息点插座， 本方案采用插座类型为数据传输专用RJ45。信息插座的数量为137个。每组信息插座附近宜配备220 V电源三孔插座为设备供电，采用墙插方式安装在离地面300mm的位置。本布线系统设计中，每个房间需求不同设计的数据点和语音点不同，总共有信息点137个，如图4.1，4.2，4.3。图4.1 一层平面图 一层主要由行政大厅和4个多媒体教室构成。这4个教室是经济管理系的专用教室，行政大厅周围有9个信息点，每个多媒体教室有6个信息点。4个多媒体教室共24个信息点。在一层西侧有1个设备间，其中有两台24口的接入层交换机，连接一层所有的信息点，汇集信息；另外还有1口弱电井，用于各楼层之间网线和电缆联通。设备间到各个信息点有专用线路连接，这些线路全部放入线槽，最终汇集到设备间，并连接到汇聚交换机上。 图4.2 二层平面图 二层主要由8个多媒体教室构成。每个多媒体教室有6个信息点。8个多媒体教室是信息工程系的专用教室，共48个信息点。在该层西侧有1个设备间，其中有两台24口的接入层交换机，连接一层所有的信息点，汇集信息；另外还有1口弱电井，用于各楼层之间网线和电缆联通。设备间到各个信息点有专用线路连接，这些线路全部放入线槽，最终汇集到设备间，并连接到汇聚交换机上，如图4.2所示。图4.3 三层平面图 三层主要是行政办公区域。每个办公室有6个信息点。7个办公室和1个机房共48个信息点。机房放着整个楼层的核心交换机设备，与学校主网络连接。在该层西侧有1个设备间，其中有两台24口的接入层交换机，连接一层所有的信息点，汇集信息；另外还有1口弱电井，用于各楼层之间网线和电缆联通。设备间到各个信息点有专用线路连接，这些线路全部放入线槽，最终汇集到设备间，并连接到汇聚交换机上，如图4.3所示。4.2水平布线子系统设计水平子系统的作用是将垂直干线子系统延伸到用户工作区。包括从工作区的信息插座开始到管理区子系统配线架的线缆部分，以及工作区子系统和管理区子系统中信息连线和交叉跳线。水平布线子系统总是在一个楼层上，本方案采用星形拓扑结构，如图4.4。图4.4 星形拓扑结构本方案设计水平系统的信息点使用相同的传输介质，6类4对双绞电缆以实现语音、数据相互备份的需要，提高应用系统的冗余，传输速率在100M范围内高达1000Mbps，此外它还可实现语音、图像、媒体等信息和高速数据的传输。此外，在设计中信息出口包括双孔单孔6类模块，信息出口可采用地面出线方式、办公桌直接出线方式。本方案采用金属线槽吊顶内敷设，走廊的吊顶上应安装有金属线槽进入房间，从线槽引出金属管以埋入方式由墙壁到各个信息点。水平电缆走吊顶上的金属线槽，在墙内预埋钢管，铺设后不宜修改，考虑到用户的需求和今后的发展的需要，应该适当增加信息点的数量。4.3垂直干线子系统设计 垂直干线子系统也称骨干子系统，是办公楼系统的中枢。由设备间的配线设备和跳线以及设备间至配线间连接线缆组成。一般使用光缆或选用大对数的非屏蔽双绞线。 本方案语音主干采用3类大对双绞线电缆，数据主干采用6芯室内光缆，多模光纤频带较宽，数据传输率为1000Mbps传输容量大，目前采用的多模光纤，距离可以为1000米，满足用户使用要求和主干传输的需要，如图4.5。图4.5 建筑物BD/FD结构4.4管理设计本方案设计中，设备间内设有三个专用的220v电压，电流roA单相三极电源插座，以满足在内放置网络设备的需要，先连接到UPS，以确保对设备的供电及电源的质量。由于网络设备多为19 英寸标准设备，为了便于维护管理，我们选择19 英寸立式配线柜，中心设备间的网络机柜为19 英寸立式配线柜，语音配线柜采用19 英寸立式配线柜。4.5 设备间配置设计设备间子系统由布线系统的建筑物进线设备，电话、数据、计算机等各种主机设备及其保安配线设备等组成。在本方案设计中，大楼内结构化布线的设备间子系统设在1楼右边的空房间。设备间子系统采用工业标准19寸机柜，理线架等网络设备、安装配线架。设备间内的设备种类繁多，而且线缆布设复杂。为了方便线路的维护和管理，管理好各种设备及线缆，设备间内的设备按内网、外网、语音分类分区安装。 设备间是安装各种设备的专用房间，在设备间内应有可靠的交流50Hz、380V/220V，必要时可设置备用电源和不间断电源。所装设备对于环境要求较高，必须注意一下事项。 （1）温度和湿度：网络设备间对温度和湿度是有要求的，一般将温度和湿度分为A、B、C3级，设备间可按某一级执行也可按某极综合执行，如表4.1。表4.1 温度和湿度要求 级别项目指标 A级B级C级夏季冬季温度（）相对湿度(%)2244065184357012303080835温度变化率（/h）5要不凝露15要不凝露 （2）设备间应按防火标准安装相应的防火报警装置，使用防火防盗门。墙壁不允许采用易燃材料。设备间的装修标准应满足通信机房的工艺要求，有良好的照明条件，抗EMI能力强，为了方便敷设电缆线和电源线，设备间最好采用防静电活动地板。设备间内应防止有害气体侵入，并有良好的防尘措施，防止尘埃或纤维性颗粒积聚而影响通信质量，防止微生物的作用导致导线被腐蚀，如表4.2。表中规定的灰尘粒子是不导电的，非铁磁性和非腐蚀性的。表4.2 尘埃含量的限值灰尘颗粒的最大直径/ m0.51.03.05.0灰尘颗粒的最大浓度/（粒子数/m3)1.4*1047*1052.4*1051.3*1054.6 系统材料清单材料清单，如表4.3。表4.3 系统材料清单序号材料名称数量单位119英寸标准机柜3个2综合信息箱20个3双孔信息插座128个4单孔信息插座9个5跳线槽30个 66类4对双绞线60箱724口交换机8个4.7 综合布线施工技术要求4.7.1土建工程的配合 在综合布线施工过程中，既要注意安全，又要保证质量。各工种之间的紧密配合对综合布线工程进度、工程造价和工程质量等都有直接影响。 综合布线工程与主体工程的配合在工业与民用建筑安装工程中，综合布线施工与主体建筑工程有着密切的关系。如配管、配线及配线架或配线柜的安装等都应在土建施工过程中密切配合，做好预留孔洞的工作。这样既能加快施工进度又能提高施工质量，既安全可靠，又整齐美观。 对于钢筋混凝土建筑物的单间配管工程应当在浇灌混凝土前（预制版可在铺设后）将一切管路、接线盒和配线架或配线柜的基础安装部分全部预埋好，其它工程则可以等混凝土干固后再施工。表面敷设（明设）工程也应在配合土建施工时装好，避免以后过多地凿洞破坏建筑物。对不损坏建筑的明设工程可在抹灰工作及表面装饰工作完成后再进行施工。 提交安装的房屋一般应满足的要求在安装工程开始以前应对配线间、设备间的建筑和环境进行检查，具备下列条件方可开工： (1) 配线间、设备间、工作区土建工程已全部竣工，房屋地面平整、光洁、门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。 (2)预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求。 (3)设备间敷设的活动地板应符合国家标准GB6650-86计算机机房用活动地板技术条件，地板板块敷设严密坚固，每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。 (4)配线间和设备间应提供可靠的施工电源和接地装置。 (5)配线间和设备间的面积，环境温、湿度均应符合设计要求和相关规定。 (6)配线间安装有源设备（集线器等设备），设备间安装计算机、交换机、维护管理系统设备及配线装置时，建筑物及环境条件应按上述系统设备安装工艺设计要求进行检查。 (7)配线间、设备间设备所需要的交直流供电系统，由工艺设计提出要求，工程中实施。 (8)安装工程除和土建工程有着密切关系需要协调配合外，还和其他安装工程如给水排水工程、采暖通风工程等有着密切关系。施工前应做好图纸会审工作，避免发生安装位置的冲突；互相平行或交叉安装时，要保证安全距离的要求，不能满足时，应采取保护措施。 电缆传输通道施工要求。施工准备工作是保证综合布线工程顺利施工，全面完成各项技术指标的重要前提，是一项有计划、有步骤、有阶段性的工作。准备工作不仅在施工前，而且贯穿于施工的全过程。 施工准备工作的内容较多，但就其工作范围，一般可分为阶段性施工准备和作业条件的施工准备。所谓阶段性施工准备，是指工程开工之前针对工程全面所做的准备工作；所谓作业条件的施工准备，就是为某一施工阶段，某一部分工程或某个施工环节所做的准备工作，它是厂部性、经常性的施工准备工作。 为保证工程的全面开工，在工程开工前起码应做好以下几方面的准备工作： (1)技术准备 熟悉、会审图纸。图纸是工程的语言、施工的依据。开工前，施工人员首先应熟悉施工图纸，了解设计内容及设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，明确综合布线工程和主体工程以及其它安装工程的交叉配合，以便及早采取措施，确保在施工过程中不破坏建筑物的强度，不破坏建筑物的美观，不与其它工程发生位置冲突。 (2)器件检验 器材检验一般要求：工程所用线缆和连接硬件的规格、程式、数量、质量，应进行检查。无出厂检验证明材料或与设计不符的，不得在工程中使用。经检验的器材应做好记录，对不合格的器件单独存放，以备核查与处理。线缆的检验要求： 工程所用双绞电缆和光缆的规格、程式、形式应符合设计的规定和合同要求。电缆标记：在电缆的护套上约以1m的间隔标明生产厂名或代号及电缆型号，必要时还标明生产年份。标签：应在每根成品电缆所附的标签或在产品的包装外给出下列信息。电缆型号，生产厂厂名或专用标记电缆长度。 电缆外护套须完整无损，电缆应附有出厂质量检验合格证。若用户要求，应附有本批电缆的电气性能检验报告。 双绞电缆生产厂家一般以305m，500m和1000m配盘。在本批量电缆中，从任三盘电缆中截出100m长度进行电缆电气性能抽样测试。测试方法应符合工程验收基本连接图的要求。一般可使用现场5类电缆测试仪对电缆长度、衰减、近端串扰等技术指标进行测试。 电缆芯线间、芯线与电缆内接地体、屏蔽层（总屏蔽层和/或线对屏蔽层）间的绝缘电阻最小值应大于规定值（在20时测量，测试电压在直流100V-500V之间）。每线对屏蔽层与电缆内接地体及总屏蔽层间的绝缘电阻，最小值应大于或等于150M.km（在20测试，测试电压在直流100V-500V之间）。 金属线槽的敷设。金属桥架多由厚度为0.4mm-1.5mm的钢板制成。与传统桥架相比，具有结构轻、强度高、外型美观、无需焊接、不易变形、连接款式新颖、安装方便等特点，它是敷设线缆的理想配套装置。金属桥架分为槽式和梯式二类。槽式桥架是指由整块钢板弯制成的槽形部件；梯式桥架是指由侧边与若干个横档组成的梯形部件。桥架附件是用于直线段之间，直线段与弯通之间连接所必需的连接固定或补充直线段、弯通功能部件。支、吊架是指直接支承桥架的部件。它包括托臂、立柱、立柱底座、吊架以及其它固定用支架。 为了防止金属桥架腐蚀，其表面可采用电镀锌、烤漆、喷涂粉末、热浸镀锌、镀镍锌合金纯化处理或采用不锈钢板。我们可以根据工程环境、重要性和耐久性，选择适宜的防腐处理方式。一般腐蚀较轻的环境可采用镀锌冷轧钢板桥架；腐蚀较强的环境可采用镀镍合金纯化处理桥架，也可采用不锈钢桥架。综合布线中所用线缆的性能，对环境有一定的要求，为此，我们在工程中常选用有盖无孔型槽式桥架（简称线槽）。4.7.2线路安装要求及注意事项 线槽安装要求。安装线槽应在土建工程基本结束以后，与其它管道（如风管、给排水管）同步进行，也可比其它管道稍迟一段时间安装。但尽量避免在装饰工程结束以后进行安装，造成敷设线缆的困难。安装线槽应符合下列要求： (1)线槽安装位置应符合施工图规定，左右偏差视环境而定，最大不应超过50mm。 (2)线槽水平度每米偏差不应超过2mm。 (3)垂直线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。 (4)线槽节与节间用接头连接板拼接，螺丝应拧紧。两线槽拼接处水平度偏差不应超过2mm。 (5)当直线段桥架超过30m或跨越建筑物时，应有伸缩缝。其连接宜采用伸缩连接板。 (6)线槽转弯半径不应小于其槽内的线缆最小允许弯曲半径的最大者。 (7)盖板应紧固。 (8)支吊架应保持垂直、整齐牢固、无歪斜现象。 (9)为了防止电磁干扰，宜用辫式铜带把线槽连接到其经过的设备间，或楼层配线间的接地装置上，并保持良好的电气连接。4.7.3水平子系统线缆敷设支撑保护要求 (1)预埋金属线槽支撑保护要求： 在建筑物中预埋线槽可为不同的尺寸，按一层或二层设置，应至少预埋二根以上，线槽截面高度不宜超过25mm。线槽直埋长度超过15m或在线槽路由交叉、转变时宜设置拉线盒，以便布放线缆和维护。接线盒应能开启，并与地面齐平，盒盖处应采取防水措施。线槽宜采用金属管引入分线盒内。 (2)设置线槽支撑保护要求： 水平敷设时，支撑间距一般为1.5m-3m，垂直敷设时固定在建筑物结构上的间距宜小于2m。金属线槽敷设时，在下列情况下设置支架或吊架：线槽接头处，间距3m，离开线槽两端口0.50M。 (3)在活动地板下敷设线缆时，活动地板内净空不应小于150mm。如果活动地板内作为通风系统的风道使用时，地板内净高不应小于300mm。 (4)采用公用立柱作为吊顶支撑柱时，可在立柱中布放线缆。立柱支撑点宜避开沟槽和线槽位置，支撑应牢固。 (5)在工作区的信息点位置和线缆敷设方式未定的情况下，或在工作区采用地毯下布放线缆时，在工作区宜设交接箱，每个交接箱的服务面积为80平方米。 (6)不同种类的线缆布放在金属线槽内，应同槽分室（用金属板隔开）布放。 (7)采用格形楼板和沟槽相结合时，敷设线缆支撑保护要求。沟槽和格形线槽必须沟通，沟槽盖板可开启，并与地面齐平，盖板和信息插座出口处应采以防水措施，沟槽的宽度宜小于600mm。4.7.4干线子系统线缆敷设支撑保护要求 线缆不得布放在电梯或管道竖井中。干线通道间应沟通。弱电间中线缆穿过每层楼板孔洞宜为方形或圆形。长方形尺寸不宜小于300mm100mm，圆形孔洞处应至少安装三根圆形钢管，管径不宜小于100mm。建筑群干线子系统线缆敷设支撑保护应符合设计要求。 (1)线缆布线的要求 线缆与通道对应关系 综合布线子系统与建筑物内线缆敷设通道对应关系如下： 水平子系统对应于水平线缆通道，干线子系统对应于干线线缆通道，二级交接间之间的线缆通道，交接间与设备间、设备间与配线间之间的线缆通道，建筑群子系统对应于建筑群间线缆通道。 (2)预埋线槽敷设线缆应符合的要求 敷设线槽的两端应有标记，表示出房号、序号和长度。线槽内应无阻挡，接口应无毛刺。预埋线槽，且采用金属线槽，线槽的截面利用率不应超过4
