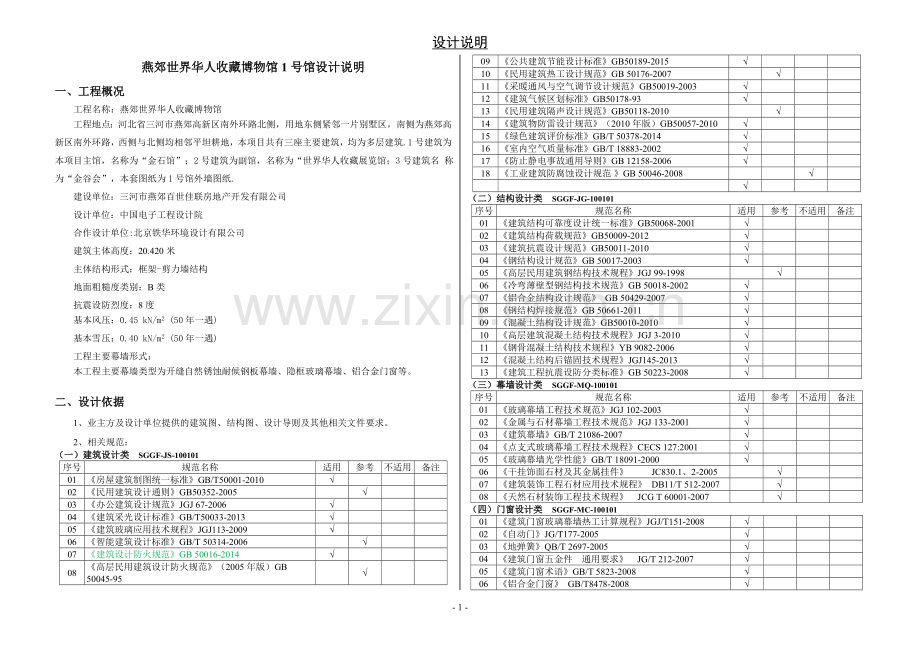

设计说明燕郊世界华人收藏博物馆1号馆设计说明一、工程概况 工程名称：燕郊世界华人收藏博物馆工程地点：河北省三河市燕郊高新区南外环路北侧，用地东侧紧邻一片别墅区，南侧为燕郊高 新区南外环路，西侧与北侧均相邻平坦耕地，本项目共有三座主要建筑，均为多层建筑.1号建筑为本项目主馆，名称为“金石馆”；2号建筑为副馆，名称为“世界华人收藏展览馆；3号建筑名 称为“金谷会”，本套图纸为1号馆外墙图纸.建设单位：三河市燕郊百世佳联房地产开发有限公司设计单位：中国电子工程设计院 合作设计单位:北京铁华环境设计有限公司建筑主体高度：20.420米主体结构形式：框架-剪力墙结构地面粗糙度类别：B类抗震设防烈度：8度 基本风压：0.45 kN/m2 (50年一遇) 基本雪压：0.40 kN/m2 (50年一遇)工程主要幕墙形式：本工程主要幕墙类型为开缝自然锈蚀耐候钢板幕墙、隐框玻璃幕墙、铝合金门窗等。二、设计依据1、业主方及设计单位提供的建筑图、结构图、设计导则及其他相关文件要求。2、相关规范：（一）建筑设计类 SGGF-JS-100101序号规范名称适用参考不适用备注01房屋建筑制图统一标准GB/T50001-201002民用建筑设计通则GB50352-200503办公建筑设计规范JGJ 67-200604建筑采光设计标准GB/T50033-201305建筑玻璃应用技术规程JGJ113-200906智能建筑设计标准GB/T 50314-200607建筑设计防火规范GB 50016-201408高层民用建筑设计防火规范（2005年版）GB 50045-9509公共建筑节能设计标准GB50189-201510民用建筑热工设计规范GB 50176-200711采暖通风与空气调节设计规范GB50019-200312建筑气候区划标准GB50178-9313民用建筑隔声设计规范GB50118-2010 14建筑物防雷设计规范（2010年版）GB50057-201015绿色建筑评价标准GB/T 50378-201416室内空气质量标准GB/T 18883-200217防止静电事故通用导则GB 12158-200618工业建筑防腐蚀设计规范GB 50046-2008（二）结构设计类 SGGF-JG-100101序号规范名称适用参考不适用备注01建筑结构可靠度设计统一标准GB50068-200102建筑结构荷载规范GB50009-201203建筑抗震设计规范GB50011-201004钢结构设计规范GB 50017-200305高层民用建筑钢结构技术规程JGJ 99-199806冷弯薄壁型钢结构技术规范GB 50018-200207铝合金结构设计规范 GB 50429-200708钢结构焊接规范GB 50661-201109混凝土结构设计规范GB50010-201010高层建筑混凝土结构技术规程JGJ 3-201011钢骨混凝土结构技术规程YB 9082-200612混凝土结构后锚固技术规程JGJ145-201313建筑工程抗震设防分类标准GB 50223-2008（三）幕墙设计类 SGGF-MQ-100101序号规范名称适用参考不适用备注01玻璃幕墙工程技术规范JGJ 102-2003 02金属与石材幕墙工程技术规范JGJ 133-200103建筑幕墙GB/T 21086-200704点支式玻璃幕墙工程技术规程CECS 127:200105玻璃幕墙光学性能GB/T 18091-200006干挂饰面石材及其金属挂件 JC830.1、2-200507建筑装饰工程石材应用技术规程 DB11/T 512-200708天然石材装饰工程技术规程 JCG T 60001-2007（四）门窗设计类 SGGF-MC-10010101建筑门窗玻璃幕墙热工计算规程JGJ/T151-2008 02自动门JG/T177-200503地弹簧QB/T 2697-200504建筑门窗五金件 通用要求 JG/T 212-200705建筑门窗术语GB/T 5823-200806铝合金门窗 GB/T8478-2008（五）屋面设计类 SGGF-WM-100101序号规范名称适用参考不适用备注01屋面工程技术规范GB 50345201202虹吸式屋面雨水排水系统技术规程CECS 183-2005（六）材料类 SGGF-CL-100101玻璃类01浮法玻璃GB 11614-199902建筑用安全玻璃 第2部分：钢化玻璃GB15763.2-200503建筑用安全玻璃 防火玻璃GB 15763.1-200904半钢化玻璃GB/T 17841-200805化学钢化玻璃JC/T 977-200506镀膜玻璃GB/T 18915.118915.2-201307夹层玻璃GB 9962-199908中空玻璃GB/T 11944-201209釉面钢化及釉面半钢化玻璃JC/T 1006-200610热弯玻璃JC/T 915-200311着色玻璃GB/T 18701-2002铝合金类01铝合金建筑型材GB 5237.15237.5-2008、5237.6-201202建筑用隔热铝合金型材 穿条式JG/T175-200503建筑用铝型材、铝板氟碳涂层JG/T 133-200004一般工业用铝及铝合金板、带材GB/T 3880.13-200605建筑幕墙用铝塑复合板GB/T 17748-200806铝及铝合金阳极氧化膜与有机聚合物膜第1-3部分GB/T 8013.1，2，3-200707变形铝及铝合金化学成分GB/T 3190-200808铝合金建筑型材用辅助材料 第1部分：聚酰胺隔热条GB/T23615.1-200909百叶窗用铝合金带材 YS/T 621-200710铝及铝合金挤压型材尺寸偏差GB/T 14846-200811普通装饰用铝塑复合板 GB/T 22412-2008钢材类01碳素结构钢GB/T 700-200602合金结构钢GB/T 3077-199903耐候结构钢GB/T 4171-200804不锈钢建筑型材JG/T 73-199905螺旋钢索HB 6708-199306冷弯型钢GB/T 6725-200807热轧H型钢和剖分T型钢GB/T11263-201008结构用高频焊接薄壁H型钢JG/T 137-200709建筑结构用冷弯矩形钢管JG/T 178-200510不锈钢小直径无缝钢管 GB/T 3090-200011高层建筑结构用钢板YB 4104-200012碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 3274-200713不锈钢丝绳GB/T 9944-200214不锈钢焊条GB/T 983-201215不锈钢和耐热钢 牌号及化学成分GB/T 20878-200716建筑用不锈钢绞线 JG/T 200-200717建筑幕墙用钢索压管接头 JG/T 201-200718建筑用轻钢龙骨 GB/T 11981-200819金属覆盖层钢铁制品热镀锌层技术要求GB/T13912-2002石材类01天然花岗石建筑板材GB/T 18601-200902天然大理石建筑板材GB/T19766-200503天然石材统一编号GB/T 17670-200804天然石材术语GB/T 13890-200805饰面石材用胶粘剂GB 24264-2009胶类01建筑用硅酮结构密封胶GB 16776-2005 02中空玻璃用丁基热熔密封胶JC/T914-200303幕墙玻璃接缝密封胶JC/T882-200104建筑窗用弹性密封胶JC/T 485-200705干挂石材幕墙用环氧胶粘剂JC 887-200106石材用建筑密封胶JC/T 883-200107聚硫建筑密封胶JC/T 483-200608丙烯酸酯建筑密封胶JC/T 484-200609聚氨酯建筑密封胶JC/T 482-2003紧固件类01统一螺纹 公差GB/T 20666-200602统一螺纹 极限尺寸GB/T 20667-200603统一螺纹 基本尺寸GB/T 20668-200604统一螺纹 牙型GB/T 20669-200605统一螺纹 直径与牙数系列GB/T 20670-200606栓接结构用紧固件GB/T 18230.118230.7-200007六角头螺栓C级GB/T 5780-200008六角全螺栓 全螺纹C级GB/T5781-200009六角头螺栓GB/T5782-200010六角头螺栓 细杆 B级GB/T 5784-198611十字槽盘头螺钉GB/T818-200012十字槽盘头自攻螺钉GB/T 845-198513自钻自攻螺钉GB/T 15856.115856.4-200214开口型沉头抽芯铆钉GB/T 12617-200615混凝土用膨胀型、扩孔型建筑锚栓JG 160-200416射钉GB/T 18981-2008 17紧固件机械性能GB/T 3098.1-2010，3098.26-2000,3098.15-2000,3098.19-2004其他材料01钢结构防火涂料GB 14907-200202饰面型防火涂料GB 12441-200503绝热用岩棉、矿渣棉及其制品 GB/T 11835-200704建筑用硬质塑料隔热条JG/T174-200505建筑装饰用天然石材防护剂JC/T973-200506绝热用玻璃棉及其制品GB/T 13350-2008三、幕墙系统类型及要点简介3.1外装饰工程系统类型本工程幕墙主要有以下幕墙类型：1、开缝自然锈蚀耐候钢板幕墙2、隐框玻璃幕墙及采光带3、铝合金窗3.2外装饰工程系统概述1、开缝自然锈蚀耐候钢板幕墙（1）开缝自然锈蚀耐候钢板幕墙采用单元形式幕墙，幕墙主龙骨选用热浸镀锌钢方管，规格为80*40*4，次龙骨选用热浸镀锌方钢管50*25*3。面板采用6mm厚锈蚀耐候钢板，吊顶及其他局部采用3mm厚锈蚀耐候钢板。（2）锈板横缝10mm宽，竖缝14mm宽（便于安装竖向导水槽）。在横缝处设计有2mm厚耐候钢板水槽，焊接在每块单元板块的上边，与板块边缘平齐，直接将水排到外侧。在竖缝处设计有竖向水槽，竖向水槽上设计有三元乙丙胶条，当两个单元板块安装上墙之后，挤压三元乙丙胶条，防止大量水流入板后，竖向水槽在上下板块拼接处设计有竖向导水槽，使上面板块水槽中的水顺利流入下面水槽。同时所有水槽起摭挡缝隙作用。（3）开缝自然锈蚀耐候钢板幕墙内部保温为60mm外墙保温（非合同范围），因幕墙为开缝，保温外必须做防水（非合同范围）。 2、隐框玻璃幕墙及采光带（1） 隐框玻璃幕墙龙骨为160*65及180*65系统，立柱采用6063-T6材质，横梁宽度为65*65,采用6063-T5材质,型材表面处理为氟碳喷涂（三涂,厚度40m），外观颜色根据设计师要求约定。（2） 大面玻璃选用TP6LOW-E+12A+TP6中空钢化玻璃，砼结构前面内片玻璃为6mm彩釉钢化玻璃。防火区内片玻璃为6mm防火玻璃。（3） 玻璃幕墙与开缝自然锈蚀耐候钢板幕墙交口处，外侧防水封修统一采用1.5mm铝单板，内侧封修防火部位为1.5mm镀锌钢板，非防火封修为1.0mm镀锌钢板。3、铝合金门窗（1）铝合金外开上悬窗采用60系列隔热铝型材，材质为6063-T5。型材表面处理为氟碳喷涂（三涂,厚度40m），外观颜色根据设计师要求约定。 （2）玻璃选用TP6LOW-E+12A+TP6中空钢化玻璃。四、建筑幕墙物理性能幕墙的物理性能等级是依据建筑幕墙物理性能分级GB/T15225和建筑物所在的地区的地理、气候条件、建筑物高度、体型、环境以及建筑物的重要性等，并结合招标文件中的具体规定而选定的，其分级符合国家现行规范建筑幕墙GB/T 21086的规定。本工程的物理性能是根据规范验算，并与甲方及设计院要求取高标准者执行。4.1 抗风压性能根据建筑结构荷载规范GB50009-2012计算各个部位的风压标准值，从而确定建筑幕墙的抗风压性能分级指标值P3，计算过程如下表。风荷载标准值计算基本项目符号取值备注本地区地面粗糙度B类计算高度(m)20.420基本风压(kN/m2)wo0.45风荷载标准值(kN/m2)w k墙面区1.09墙角区1.45注：风荷载标准值取值不应小于1.0 kN/m2。按照建筑幕墙GB/T21086-2007第5.1.1条的规定，建筑幕墙的抗风压性能分级标准如下表所示。建筑幕墙抗风压性能分级表分级代号123456789分级指标值P3（kPa）1.0P31.51.5P32.02.0P32.52.5P33.03.0P33.53.5P34.04.0P34.54.5P35.0P35.0注1：9级时需同时标注P3测试值。如：属9级（5.5kPa）注2：分级指标值P3为正、负风压测试值绝对值的较小值。P3为建筑幕墙抗风压性能分级指标，其取值不小于wk，且不小于1.0 kPa，在P3作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不大于下表的要求。支承结构类型相对挠度（L跨度）绝对挠度（mm）构件式玻璃幕墙/单元式幕墙铝合金型材L/18020(30)a钢型材L/25020(30)b玻璃面板短边距/60石材幕墙铝合金型材L/180金属板幕墙/人造板幕墙钢型材L/250点支承玻璃幕墙钢结构L/250索杆结构L/200玻璃面板长边孔距/60全玻幕墙玻璃肋L/200玻璃面板跨距/60a,b：括号内数据适用于跨距超过4500mm的建筑幕墙产品。 本工程幕墙抗风压性能定为1级。4.2水密性能本建筑幕墙水密性能等级为2级。按照建筑幕墙GB/T21086-2007第5.1.2条的规定，建筑幕墙的水密性能分级标准如下表所示。建筑幕墙水密性能分级分级代号12345分级指标值P（Pa）固定部分500P700700P10001000P15001500P2000P2000可开启部分250P350350P500500P700700P1000P1000注：5级时需同时标注固定部分和开启部分P的测试值。按照建筑幕墙GB/T21086-2007第5.1.2条的规定，水密性能指标计算如下：P1000zcW075%式中：P水密性能指标（Pa）； z 风压高度变化系数，取 1.24 c风力系数，取1.2；W0 基本风压（kN/m2），取0.45；经计算得，P502.2。可开启部分与固定部分同级按照建筑幕墙GB/T21086-2007规定，固定窗P值不小于700，水密性能分级定为2级。4.3气密性能本建筑幕墙气密性能等级为3级。建筑幕墙的气密性能以在标准状态下，压力差为10Pa的空气渗透量q为分级依据，按照建筑幕墙GB/T21086-2007第5.1.3条的规定及公共建筑节能设计标准DB13(J)81-2009第4.2.2条的规定，建筑幕墙的气密性能分级标准，如下面的两个表所示。建筑幕墙开启部分气密性能分级分级代号1234分级指标值qL(m3/mh)4.0qL2.52.5qL1.51.5qL0.5qL0.5建筑幕墙整体气密性能分级分级代号1234分级指标值qA (m3/m2h)4.0qA2.02.0qA1.21.2qA0.5qA0.5建筑幕墙GB/T21086-2007第5.1.3条规定了建筑幕墙气密性能设计指标的一般规定，如下表所示。地区分类建筑层数、高度气密性能分级气密性能指标小于开启部分qL(m3/mh)幕墙整体qA(m3/m2h)夏热冬暖地区10层以下22.52.010层及以上31.51.2其他地区7层以下22.52.07层及以上31.51.2本建筑所在地属于其他地区，建筑层数为3层，取高一级别，本建筑幕墙的气密性能等级设计为3级，符合上表的一般要求，满足要求，为3级。4.4平面内变形性能本工程幕墙的平面内变形性能为2级。建筑幕墙平面内变形性能，非抗震设计时，应按主体结构弹性层间位移角限值进行设计；抗震设计时，应按主体结构弹性层间位移角限值的3倍进行设计。主体结构楼层最大弹性层间位移角如下表所示。主体结构楼层最大弹性层间位移角 建筑高度结构类型建筑高度H（m）H150150H250H250钢筋混凝土结构框架1/550板柱-剪力墙1/800框架-剪力墙、框架-核心筒1/800线性插值筒中筒1/1000线性插值1/500剪力墙1/1000线性插值框支层1/1000多、高层钢结构1/300注：1）表中弹性层间位移角=/h，为最大弹性层间位移量，h为层高 2）线性插值系指建筑高度在150m250m间，层间位移角取1/800（1/1000）与1/500线性插值。按照建筑幕墙GB/T 21086-2007第5.1.6条的规定，建筑幕墙的平面内变形性能分级标准如下表所示。建筑幕墙平面内变形性能分级分级代号12345分级指标值1/3001/3001/2001/2001/1501/1501/1001/100注：表中分级指标为建筑幕墙层间位移角本建筑为现浇钢筋混凝土框架-剪力墙结构，平面内变形性能分级指标值应不小于1/800，本工程建筑幕墙的层间位移角为31/8001/267，其平面内变形性能为2级。4.5热工性能寒冷地区围护结构传热系数和遮阳系数按照建筑幕墙GB/T 21086-2007第5.1.4条的规定，建筑幕墙传热系数和玻璃幕墙遮阳系数的分级标准如下面两个表所示:建筑幕墙传热系数分级分级代号12345678分级指标值K (W/m2k)K5.05.0K4.04.0K3.03.0K2.52.5K2.02.0K1.51.5K1.0K1.0注：8级时需同时标注K的测试值。玻璃幕墙遮阳系数分级分级代号12345678分级指标值SC0.9SC0.80.8SC0.70.7SC0.60.6SC0.50.5SC0.40.4SC0.30.3SC0.2SC0.2注1：8级时需同时标注SC的测试值注2：玻璃幕墙遮阳系数=幕墙玻璃遮阳系数外遮阳的遮阳系数(1-非透光部分面积/玻璃幕墙总面积)本建筑所在地属寒冷地区，我们对建筑幕墙的热工性能进行了详细的分析。本工程采用隔热设计，建筑节能设计达到5级标准。玻璃传热系数K值为2.3W/(m2K) 4.6 隔声性能本工程设计金属与金属之间的连接位均设置有柔性的绝缘垫片，能有效防止温度变形、结构位移碰撞等所产生的噪音。本工程所用中空玻璃的隔音量不小于35dB，能达到建筑幕墙GB/T21086-2007中对隔声性能等级要求的1级标准。分级代号12345分级指标(Db)25RW3030RW3535RW4040RW45RW45注：5级时需同时标注RW的测试值。五、建筑设计5.1人性化设计1、建筑立面分格及开启扇位置均参照建筑图及建筑师的要求。2、所有面材板块均能更换，以便于在出现破损时更换及维修。3、防静电设计：设计原则抑制或减少静电的产生。将已产生的静电迅速、安全、有效的排除。防静电设计等级为三级，即室内静电电位绝对值不大于1000V。具体措施：防止其他物体与幕墙紧密接触，如窗帘与幕墙间保持一定距离，不是两者直接接触。清洗时与玻璃接触的清洗材料选用不易起电的材料（如电阻率小于109-cm的材料）并降低摩擦速度。对金属杆件通过接地使静电荷作用泄放掉，使带电体与大地等电位。4、防噪音设计在金属与金属直接接触可能产生噪音的地方均设有防噪音柔性垫片，玻璃幕墙的立柱和横梁之间设有防噪音隔离胶皮。5.2绿色环保、节能设计1、幕墙、门窗所选用的玻璃、铝型材、钢材等均为绿色材料，都不会对环境造成污染，且都可回收利用。2、各种清洗剂、油漆及稀释剂等对空气、环境会造成污染的材料，我们在存放、运输、使用及垃圾处理时均有严格的管理程序，定点存放，完工后彻底清除。3、节能、防结露设计：设计隔热铝型材，室内、外铝型材不直接接触，设有隔热垫块；玻璃采用低辐射LOW-E中空玻璃。外墙保温在砌块墙处采用60mm保温层及防水（非合同范围）。4、层间防火处采用1.5mm厚镀锌钢板作为防火岩棉的承托构件。5.3抗震设计根据抗震规范采用8度抗震设防设计。幕墙的面板与骨架间采用防脱、防滑设计。抗震设防的基本思想和原则是以下列“三个水准”为抗震设防目标：1、第一水准：当遭受低于本地区抗震设防烈度的多遇地震影响时，一般不受损坏或不需修理可继续使用。2、第二水准：当遭受相当于本地区的抗震设防烈度的地震影响时，可能损坏经一般修理或不需修理仍可继续使用。3、第三水准：当遭遇高于本地区抗震设防烈度预估的罕遇地震影响时，不致于倒塌或发生危险及生命的严重破坏。5.4幕墙防火设计幕墙防火等级为一级，1.5小时防火时效（高层民用建筑设计防火规范GB50045-95）。幕墙的防火体系应符合建筑防火设计分区，设计应符合建筑设计防火规范GB50016-2014及高层民用建筑设计防火规范GB50045-95的有关规定，并符合玻璃幕墙工程设计规范JGJ102-2003第4.4.11的规定及金属及石材幕墙工程技术规范JGJ133-2013中有关防火措施的具体要求。在设计中设置防火隔离层。水平防火隔离层在水平方向以自然楼层作为防火分区，进行防火处理。每层设置双道交圈的水平防火构造，双道防火构造间距不小于800高，每道防火构造的具体做法为：用1.5mm厚镀锌铁板将幕墙与土建结构间空间封堵，并在其上满填100mm厚容重80kg/m3以上的防火岩棉，最后将镀锌钢板与土建结构、幕墙构件之间缝隙用防火密封胶填充。确保火灾情况下楼层之间不会发生窜火现象，同时避免烟囱现象产生。5.5耐腐蚀设计在两种不同金属材料（不锈钢除外）接触的部位设置绝缘垫片，防止双金属腐蚀。钢件表面采用热镀锌、无机富锌涂料处理或采用其他有效的防腐措施，并符合国家现行标准。5.6玻璃防自爆设计1、严格控制玻璃钢化应力的均匀度。2、浮法玻璃生产工艺：在浮法原料中添加硫酸锌或硝酸锌能减少硫化镍结石的数量。3、如有必要还可以采取均质处理(HST)来消除钢化玻璃自爆。4、采用吸热率较低的钢化玻璃，避免玻璃吸热后非均匀膨胀而产生热炸裂。5、合理的分格玻璃板块的尺寸，避免由于玻璃板块过大而受热膨胀炸裂。6、玻璃板块四周做倒棱及精磨边处理，以消除边部切割时留下的细小裂纹。5.7防雷、防静电设计1、按照 建筑防雷设计规范GB50057-2010的有关规定，并符合玻璃幕墙工程设计规范JGJ102-2003及金属及石材幕墙工程技术规范JGJ133-2001中有关防雷措施的具体要求，并与建筑防雷接地系统连接，接地电阻符合规范的要求，配合相关的专业防雷、防静电厂家，做好本工程防雷、防静电设计。本工程属二类防雷，根据规范GB50057-2010第4.3.1条规定：当建筑物高于45米时，须防侧击雷。裙楼顶标高为24.0米，可不设防侧击雷。因此，防侧击雷主要设在主楼45米以上。每三层设一道均压环，竖向引下线间距不大于8米，引下线采用幕墙立柱，并用编织铜导线上下联通，并与均压环连接，形成不大于8x12米的网格。2、屋面防雷：可由女儿墙盖板即3mm厚锈蚀板作为接闪器，锈蚀板与建筑主体结构防雷系统焊接联通，达到防雷效果。七、材料性能指标7.1玻璃7.1.1 玻璃选型根据建筑图纸、招标文件等，选用以下玻璃类型用于本建筑外装饰工程。编号玻璃使用部位1TP6LOW-E+12A+TP6中空钢化玻璃玻璃幕墙及窗2TP6LOW-E+12A+TP6中空钢化玻璃内片彩釉玻璃幕墙结构部位3TP6LOW-E+12A+TP6+1.14PVB+TP6中空钢化夹胶玻璃采光顶本工程LOW-E玻璃的颜色需以业主及建筑师确认的样板为准。7.1.2 一般要求1、玻璃幕墙采用阳光控制镀膜玻璃时，离线法生产的镀膜玻璃应采用真空磁控溅射法生产工艺；在线生产的镀膜玻璃应采用热喷涂生产工艺。2、玻璃幕墙采用中空玻璃时，除应符合现行国家标准中空玻璃GB/T11944的有关规定外，尚应符合下列规定： 中空玻璃气体层不应小于9mm（本工程采用中空玻璃气体层为12mm）； 中空玻璃应采用双道密封。一道密封应采用丁基热熔密封胶，隐框、半隐框及点支承玻璃幕墙用中空玻璃的二道密封应采用硅酮结构密封胶。二道密封应采用专用打胶机进行混合、打胶； 中空玻璃的间隔铝框可采用连续折弯型或插角型，不得使用热熔型间隔胶条。间隔铝框中的干燥剂宜采用专用设备装填； 中空玻璃加工过程应采取措施，消除玻璃表面可能产生的凹、凸现象。3、幕墙玻璃应进行机械磨边处理，磨轮的目数应在180目以上。4、钢化玻璃宜经过二次热处理。5、玻璃幕墙采用夹层玻璃时，应采用干法加工合成，其夹片宜采用聚乙烯醇缩丁醛（PVB）胶片；夹层玻璃合片时，应严格控制温度、湿度。6、玻璃幕墙采用单片低辐射镀膜玻璃时，应采用在线热喷涂低辐射镀膜玻璃；离线镀膜的低辐射镀膜玻璃宜加工成中空玻璃使用，且镀膜面应朝向中空气体层。（本工程采用离线镀膜加工工艺）6.1.3玻璃的性能及技术要求 玻璃的力学性能类型厚度（mm）强度设计值fg(N/mm2)大面边缘普通玻璃528.019.5浮法玻璃5-1228.019.515-1920.014.0钢化玻璃5-1284.058.815-1959.041.3弹性模量0.72105 N/mm2线膨胀系数1.010-57.2铝型材7.2.1铝型材选型所选型材在结构上需满足强度和刚度（挠度）要求。据此要求，选择符合要求的型材截面尺寸。由于不同牌号和状态的铝型材，其强度设计值不一样，所以还需根据计算选择符合要求的牌号和状态的铝材，本工程选用的铝材为6063-T5和6063-T6。7.2.2力学性能铝型材的力学性能 （MPa）铝合金牌号状 态壁厚（mm）强度设计值fa抗拉、抗压抗剪局部承压6063T5不区分9055120.0 T6不区分150 85161.0 6063AT51013575150.0 1012570 141.5 T61016090 172.0 1015085163.0 7.2.3铝合金型材1、玻璃幕墙采用铝合金材料的牌号所对应的化学成分应符合现行国家标准变形铝及铝合金化学成分GB/T3190的有关规定，铝合金型材质量应符合现行国家标准铝合金建筑型材GB/T5237的规定，型材尺寸允许偏差应达到高精级。2、铝合金型材采用阳极氧化、电泳涂漆、粉末喷涂、氟碳漆喷涂进行表面处理时，应符合国家现行标准铝合金建筑型材GB/T5237规定的质量要求，型材表面处理为氟碳喷涂（三涂,厚度40m），外观颜色根据设计师要求约定。3、与玻璃幕墙配套用铝合金门窗应符合现行国家标准铝合金门GB/T8478和铝合金窗GB/T8479。7.3钢材7.3.1钢材选型钢材采用国产优质Q235钢,需焊接的钢转接件等采用Q235B钢。不锈钢螺栓采用奧氏体不锈钢A2-70。预埋件采用刷无机富锌底漆两道，防锈漆一道处理，其它钢件、钢材采用热浸镀锌防腐处理，符合现行国家标准。7.3.2力学性能1、热轧钢材的强度设计值热轧钢材的强度设计值应按国家标准钢结构设计规范GB50017-2003的规定采用如下表：热轧钢材的强度设计值fs（N/mm2）钢材牌号厚度或直径d（mm）抗拉、抗压、抗弯抗剪端面承压Q235d1621512532516d4020512040d6020011516d3529517035d50265155注：表中厚度是指计算点的钢材厚度；对轴心受力杆件是指截面中较厚钢板的厚度.2、热轧钢材焊缝的强度设计值热轧钢材焊缝的强度设计值(N/mm2)焊接方法和焊条型号构件钢材对接焊缝角焊缝牌号厚度或直径(mm)抗压fCW焊接质量为下列等级时，抗拉ftW抗剪fVW抗拉、抗压和抗剪ffW一级、二级 三级自动焊、半自动焊和E43型焊条的手工焊Q235钢1621521518512516016-4020520517512040-6020020017011560-10019019016011016-35360
