龙川金石矿业开发有限公司金石嶂银多金属矿开采设计

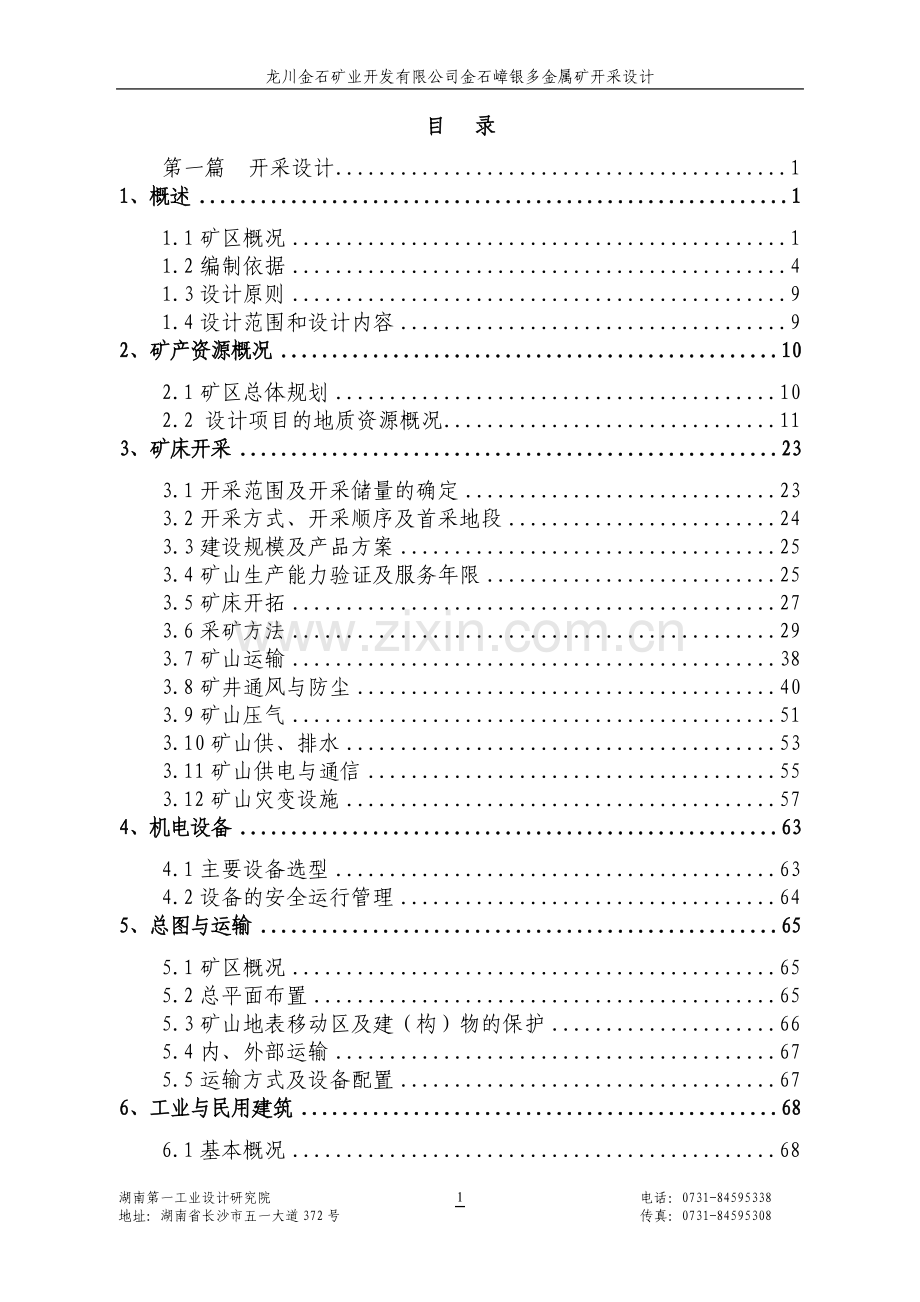

目 录
第一篇 开采设计 1
1、概述 1
1.1矿区概况 1
1.2编制依据 4
1.3设计原则 9
1.4设计范围和设计内容 9
2、矿产资源概况 10
2.1矿区总体规划 10
2.2 设计项目的地质资源概况 11
3、矿床开采 23
3.1开采范围及开采储量的确定 23
3.2开采方式、开采顺序及首采地段 24
3.3建设规模及产品方案 25
3.4矿山生产能力验证及服务年限 25
3.5矿床开拓 27
3.6采矿方法 29
3.7矿山运输 38
3.8矿井通风与防尘 40
3.9矿山压气 51
3.10矿山供、排水 53
3.11矿山供电与通信 55
3.12矿山灾变设施 57
4、机电设备 63
4.1主要设备选型 63
4.2设备的安全运行管理 64
5、总图与运输 65
5.1矿区概况 65
5.2总平面布置 65
5.3矿山地表移动区及建（构）物的保护 66
5.4内、外部运输 67
5.5运输方式及设备配置 67
6、工业与民用建筑 68
6.1基本概况 68
6.2工业建筑物与构筑物 68
7、基建工程进度计划 70
7.1基建工程进度计划编制的依据和原则 70
7.2基建范围 71
7.3井巷工程量及工程进度 71
7.4三级矿量及投产标准 74
8、环境保护、水土保持和土地复垦 75
8.1环境保护 75
8.2水土保持 81
8.3土地复垦 83
9、技术经济 84
9.1编制依据 84
9.2劳动定员` 84
9.3投资估算 85
9.4经济效益概述 87
9.5综合技术经济指标 89
10、对安全预评价提出的问题落实情况 91
11、工程项目的综合评价 92
11.1结论 92
11.2建议 92
第二篇 安全专篇 94
1、设计依据 94
1.1建设项目依据的批准文件和相关的合法证明 94
1.2国家安全生产法律、法规、条例及法规性文件 94
1.3国家各部委行业的有关安全生产的文件 95
1.4主要技术标准及规程、规范 96
1.5参考资料 98
1.6设计依据的基础资料 98
2、建设项目概况 99
2.1建设工程基本概况 99
2.2影响矿山安全的主要因素及防范措施 115
2.3对矿山安全状况及周边环境影响的总体评价 147
2.4存在的问题和建议 149
3、地质因素对采矿安全的影响 151
3.1矿床地质及构造特征对采矿安全的影响 151
3.2矿床开采技术条件对采矿安全的影响 152
3.3开采深度大有岩爆发生的矿床 157
3.4释放有毒、有害气体的矿床（如氡气等） 157
3.5自燃、自爆倾向矿床 157
4、矿床开采安全评述 157
4.1选用的开拓方式和采矿方法安全可靠性分析 157
4.2矿井通风安全可靠性分析 158
4.3矿井防排水安全可靠性分析 161
4.4炸药库管理安全可靠性分析 162
4.5井下爆破作业安全可靠性分析 163
4.6特殊开采条件安全措施的安全可靠性分析 163
4.7崩落区及地压管理安全可靠性分析 163
4.8灾变设施的安全可靠性分析 164
5、总平面布置 165
5.1矿床开采地表岩石移动范围确定的合理性分析 165
5.2硐口安全状况评述 165
5.3地表移动范围和塌陷范围的安全管理措施的可靠性分析 165
6、机电和其它 166
6.1矿山机械 166
6.2供配电及通信安全可靠性分析 167
6.3供排水系统安全可靠性分析 169
6.4工业与民用建筑 170
7、矿山安全保健辅助设施 170
7.1坑口生活福利室 170
7.2矿山保健食堂 170
7.3矿山保健站 171
7.4消防材料库 171
8、矿山安全机构及设施 171
8.1矿山安全机构及人员配备 171
8.2矿山消防 172
8.3矿山救护 174
8.4安全工程投资 175
9、预期效果、存在主要问题与建议 175
9.1预期效果 175
9.2存在主要问题及建议 176

附件：
1.委托承诺书；
2．《采矿许可证》复印件
3.《营业执照》复印件
附图:
1、矿区地形地质图
2、矿区周边环境图
3、矿区井上井下对照图及总平面布置图
4、矿区开拓系统纵投影图
5、采矿方法图
5-1、分段出矿分段采矿法
5-2、阶段出矿分段采矿法
5-3、房柱采矿法
6、矿区通风系统示意图
7、矿区供电系统示意图
8、矿区矿山运输线路图
9、矿区排水系统图
10、矿区井下避灾线路图
11、主平硐断面图
12、中段平面图
12-1、890m中段平面图
12-2、855m中段平面图
12-3、820m中段平面图
12-4、785m中段平面图

湖南第一工业设计研究院 电话：[phone]
地址：湖南省长沙市五一大道372号 176 传真：[phone]

第一篇 开采设计
1、概述
1.1矿区概况
1.1.1矿区交通位置、企业经济类型
1.1.1.1矿区交通位置
矿区位于龙川县城北东4°方向，平距69km处。行政隶属于龙川县上坪镇管辖。矿区有6km简易公路通回龙村，与龙川到江西省定南县的省级公路相接。往南至龙川县城105km，往北至江西省定南县60km，交通尚属方便。
1.1.1.2经济类型
经济类型为有限责任公司。

金石嶂矿区交通位置图

1.1.2矿区范围
根据《采矿许可证》（证号：C4400002009124210047029），矿区范围由7个拐点坐标圈定，矿区范围的拐点坐标（1980西安坐标系）如下：
1、X=2737144.77 Y=38639485.67
2、X=2736484.77 Y=38639485.67
3、X=2736344.77 Y=38639305.67
4、X=2736344.77 Y=38638345.67
5、X=2737544.77 Y=38638345.67
6、X=2737544.77 Y=38638955.67
7、X=2737144.77 Y=38638955.67
矿区面积1.1434km2，开采深度：由+950m至+700m标高。
1.1.3矿区自然地理与经济概况
矿区地形地貌属南岭中低山区，山峦起伏，植被茂密，当地最高峰金石嶂海拔高度1191.4m，最低处520m，相对高差671.4m。矿区海拔高程+720～+1040m，相对高差320m。工业广场范围内标高为+750m左右，地形平缓。
矿区属亚热带季风气候，潮湿炎热；气温最高39.3℃，最低-2.5℃，平均21.3℃。年平均降雨量1525.2mm，年最大降雨量2134㎜；日最大降雨量117mm，降雨集中在4～9月。
矿区内水系不发育，多为山谷季节性小溪。地表溪流呈树枝状分布，常年性溪流有坳下水和银矿坑水二条小溪，其余为呈季节性变化的溪流，雨季有水流，旱季水源干涸，排泄条件良好。坳下水和银矿坑水汇合后，经出米石村流入上坪河。上坪河距矿区2km，水量较丰富，为东江水的源头之一，是矿区供水的理想水源。
供电线路引自上坪镇，输电线路距离15km，能满足矿区的用电需要。
矿区1km范围内无民居，无水稻田；矿区内无省、市级文物保护区，无主要公路、铁路干线通过。
区内经济以农业和林业为主，具备电力供应和机械修理能力。山间溪水可满足当地生活和生产的需要。劳动力资源相对充足。
1.2编制依据
1.2.1国家法律
1）《中华人民共和国安全生产法》（2002年6月29日中华人民共和国主席令第70号公布）；
2）《中华人民共和国劳动法》（1994年7月5日中华人民共和国主席令第28号公布）；
3）《中华人民共和国环境保护法》（1989年12月26日中华人民共和国主席令第22号公布）；
4）《中华人民共和国矿山安全法》（1993年11月7日中华人民共和国主席令第65号公布）；
5）《中华人民共和国矿产资源法》（1996年8月29日八届全国人大常委会第21次会议修正）；
6）《中华人民共和国职业病防治法》（2001年10月27日中华人民共和国主席令第60号公布）；
7）《中华人民共和国大气污染防治法》（2004年4月29日中华人民共和国主席令第32号公布）；
8）《中华人民共和国水污染防治法》（2008年2月28日修订中华人民共和国主席令第87号公布）；
9）《中华人民共和国固体废物污染环境防治法》（2004年12月29日修订中华人民共和国主席令第31号公布）；
1.2.2国务院行政法规及法规性文件
1）《中华人民共和国矿山安全法实施条例》（1996年10月11日经国务院批准，劳动部1996年10月30日第4号令）；
2）《生产安全事故报告和调查处理条例》（国务院令[2007] 493号）；
3）《民用爆炸物品安全管理条例》（国务令[2006]466号）；
4）《国务院关于进一步加强企业安全生产工作的通知》（国发[2010]23号）；
5）国务院安委办公室关于贯彻落实《国务院关于进一步加强企业生产工作的通知》精神进一步加强非煤矿山安全生产工作的实施意见（安委办[2010]17号）。
1.2.3国家各部委及行业有关安全生产的文件
1）国家发展和改革委员会、国家安全生产监督管理局，关于加强建设项目安全设施“三同时”工作的通知》（发改投资[2003]346号）；
2）《非煤矿山建设项目安全设施设计审查与竣工验收办法》（国家安监局18号令）；
3）国家安全生产监督管理局、国家煤矿安全监督局《关于贯彻落实加强建设项目安全设施“三同时”工作要求的通知》（安监管司办字[2003]92号）；
4）《关于开展重大危险源监督管理工作的指导意见》（安监管协调字[2004]56号）；
5）《安全生产事故隐患排查治理暂行规定》（国家安监总局第16号令）；
6）《生产安全事故应急预案管理办法》（国家安监总局第17号令）；
7）《非煤矿山企业安全生产许可证实施办法》（国家安监总局20号令）；
8）《关于印发〈非煤矿山安全评价导则〉的通知》（2003年6月24日国家安全生产监督管理局管技装字[2005]93号文发）；
9）《关于加强金属与非金属矿山安全基础管理的指导意见》（安监总管-[2007]241号）；
10）《作业场所职业健康监督管理暂行规定》（国家安监总局第23号令）；
11）《特种作业人员安全技术培训考核管理规定》（国家安全总局令第30号）；
12）《金属非金属地下矿山企业领导下井带班暂行规定》（国家安监总局令第34号）。
13）《金属非金属矿山安全避险“六大系统”安装使用和监督检查暂行规定》（安监总管一[2010]168号）；
14）《国家安监总局关于加强金属非金属矿山建设项目安全工作的通知》（安监总管一[2010]110号）。
15）《建设项目安全设施“三同时”监督管理暂行办法》（国家安监总局令第36号）。
1.2.4广东省及行业的法律及法规性文件
1）《广东省安全生产条例》（2002年10月13日广东省人大常委会公告第147号公布，2006年9月28日修改）；
2）《广东省实施（中华人民共和国矿山安全法）办法》（1994年11月17日广东省八届人大会议通过，2004年修订）；
3）《非煤矿山建设项目安全设施履行“三同时”工作的指导意见》（广东省安全生产监督管理局，2006年9月28日）；
4）《广东省安全生产监督管理局非煤矿山建设项目安全设施设计审查和竣工作程序规定》（粤安监[2007]382号）；
5）关于印发《广东省2008年金属与非金属矿山安全生产监督管理及专项整治的工作方案》的通知（粤安监[2008]102号）。
6）《广东省建设项目环境保护管理条例》（广东省人大常委会八届九次会议通过）；
7）《广东省建设项目安全设施监督管理办法》（省府常务会议2010年7月15日通过）。
8）《转发国家安监总局关于金属非金属地下矿山避险“六大系统”安装使用和监督检查暂行规定的通知》（粤安监函[2010]487号）。
1.2.5主要技术标准及规程、规范
GB16423-2006 《金属非金属矿山安全规程》
GB6722-2003 《爆破安全规程》
AQ2005～2005 《金属非金属矿山排土场安全生产规则》
AQ2013～2008 《金属非金属矿山通风安全技术规范》
AQ/T9002-2006 《生产经营单位安全生产事故应急预案编制导则》
AQ1008-2007 《矿山救护规程》
GB6441-86 《企业职工伤亡事故分类》
GBZ1-2010 《工业企业设计卫生标准》
GB50070-2009 《矿山电力设计规范》
GBJ22-1987 《厂矿道路设计规范》
GB50016-2006 《建筑设计防火规范》
GB18218-2009 《危险化学品重大危险源辨识》
GB14161-2008 《矿山安全标志》
GB/T13861-1992 《生产过程危险和有害因素分类与代码》
GBZ2-2007 《工作场所有害因素职业接触限值》
GB6441-86 《企业职工伤亡事故分类标准》
GB3095-1996 《环境空气质量标准》
GB5817-86 《生产性粉尘作业危害程度分级》
GB5749-2006 《生活饮用水卫生标准》
GB18599-2001 《一般工业固体废物贮存、处置污染控制标准》
GA837-2009 《民用爆炸物品储存库治安防范要求》
GA838-2009 《小型民用爆炸物品储存库安全规范》
1.2.6编制依据的基础技术和其他参考资料
1）北京中色地科矿产勘查研究院有限公司2007年8月编写提供的《广东省龙川县金石嶂银多金属矿详查报告》及其附图；
2）《广东省龙川县金石嶂银多金属矿详查报告》评审意见书，（粤资储评审字[2007]235号）；
3）关于《广东省龙川县金石嶂银多金属矿详查报告》矿产资源储量评审备案证明 （国土资储备字[2007]328号）；
4）《采矿许可证》，证号：C4400002009124210047029 ；
5）广州瀚贤矿业技术咨询有限公司2008年1月编制的《广东省龙川县金石嶂银多金属矿矿产资源开发利用方案》；
6）北京安创管理顾问有限公司2010年8月编制的《龙川金石矿业开发有限公司金石嶂银多金属矿新建年产15万吨银多金属矿石露天开采、地下开采项目安全预评价报告》及其评审意见和备案函；
7）《采矿手册》（4、5、6册），冶金工业出版社，1991年11月版；
8）《采矿设计手册》（矿床开采下卷），中国建筑工业出版社出版，1987年12月版；
9）现场调查收集的有关数据、文本和图纸。
1.2.7开采设计委托承诺书
1.3设计原则
1）遵守国家和和行业的有关政策、法律、法规以及规程、规范和技术标准；
2）优化设计方案,使设计方案技术上可行、安全上可靠、经济合理;
3）本着因地制宜的原则，提出适合本矿区的开采方案；
4）在满足矿山生产能力的条件下，尽量节省基建投资;
5）在废石场方案选择上，尽量不占耕地，废石运距近；
6）认真贯彻国家和省有关环保、水土保持、土地复垦及安全卫生等法律、法规，做好环境保护和水土保持工作。
1.4设计范围和设计内容
1.4.1设计范围
本次设计开采范围为《采矿许可证》圈定的矿区范围内的银矿体，即V1-1、V1-3、V1-4、V1-5和V1-2等矿体，其备案的资源储量为矿石量：178.9万t，其中（122b）类116.3万t，（333）类62.6万t。矿石品位：Ag 177g/t、Pb 1.03%、Zn1.01%、Cu 0.27%。开采标高为+950m～+700m。铁矿体由于规模较小，未进行资源储量核实。因此，不列入此次设计范围。
1.4.2主要设计内容
主要设计内容为：核实开采对象的地质资料，确定矿区的开采储量，验证生产规模，设计开拓运输方案，选择采矿方法，设计计算矿井运输，井下通风，供排水，供电与通信、压风设施以及辅助生产与生活设施等。

2、矿产资源概况
2.1矿区总体规划
2.1.1矿区总体规划情况
本矿区为新建矿山，属企业投资建设的项目。2009年广东省国土资源厅批准并颁发了采矿许可证给采矿权人龙川金石开发有限公司。根据当地人民政府的要求，于2010年4月在龙川县成立并注册登记了龙川金石开发有限公司金石嶂银多金属矿，领取了营业执照。
根据《采矿许可证》（证号：C4400002009124210047029），矿区范围由7个拐点坐标（80西安坐标系）圈定。根据资源分布情况，将建设项目规划建成为一个小型有色金属矿山企业。
根据矿区地形条件和周边情况，矿区不建选矿厂，采出矿石经简单手选后运往附近的选矿厂。
2.1.2矿山矿产资源概况
经评审、备案的资源矿石量178.9万t，其中（122b）类116.3万t，（333）类62.6万t。
依据《广东省龙川县金石嶂银多金属矿详查报告》，矿区内经详查揭露的矿脉共5条，编号分别为：V1-1、V1-2、V1-3、V1-4、V1-5，其中V1-1、V1-3、V1-4、V1-5矿体为矿区主要的银多金属矿体，其深部揭露可分为四条矿脉，呈平行位于26线～31线，赋存标高955m～765m，是矿山开采的主要对象其中V1-3、V1-4为盲矿体，位于V1-1号矿体下盘，V1-5位于V1-1号矿体上盘，矿脉之间距5.1～25.4m；V1-2矿体位于14线～20线，赋存标高800m～730m，距V1-1矿体150m～180m。
2.1.3设计与矿区总体开发的关系
依据经中华人民共和国国土资源部备案的《广东省龙川县金石嶂银多金属矿详查报告》，本矿区有5条以银为主，伴生铅锌铜的硫化物型矿石及含银铅锌铜的铁锰型氧化带矿石组成的矿脉。其中以银为主、伴生铅锌铜硫化物型矿石是本区的主要矿石类型，而含银铅锌铜的铁锰氧化带型矿石，因矿区地形高差大，切割深，剥蚀作用强，除局部地形平缓处有以皮壳状铁帽产出外，本矿床氧化带不发育。
本次开采设计只针对上述工业矿体进行设计。同时也要按矿区总的规划情况，在生产过程中对深部加强生探工作，使目前开采与今后开采有机结合起来。
工业矿体矿石中主要以银为主，伴生的铅锌铜达到综合回收利用水平，而达不到单独圈定矿体的要求。因此，本方案主要针对银多金属矿石进行设计，综合考虑伴生的铅锌铜。
2.2 设计项目的地质资源概况
2.2.1矿床地质及构造特征
金石嶂矿区区域大地构造位于河源深断裂带（NE）与贵东大断裂（EW）交接部南西侧，属华南褶皱系加里东隆起区。
2.2.1.1矿区地层
除第四系外，矿区出露的地层有震旦系云开群中亚群及侏罗系上统高基坪群。由老至新分述如下：
1）震旦系云开群中亚群（Zykb）
出露于黄金坑、石灰窿、柏树下和银矿坑等地，面积约占三分之二，为一套深变质岩系，其岩性自下而上分为下、中、上三个岩性段。
（1）中亚群下岩性段（Zykb-1）见于矿区北部钻孔深部，底部被花岗斑岩侵没，岩性主要为中粗粒混合钾长花岗岩和黑云母斜长角闪岩，夹少量角闪斜长片麻岩、角闪变粒岩、变质长石石英砂岩。特征变质矿物黑云母、角闪石、斜长石、钾长石、绿帘石。厚度大于160m。
（2）中亚群中岩性段（Zykb-2）为本区的最主要银多金属赋矿层位，地表出露于14线至30线间，以及银矿坑南段，呈北西向分布，北部为侏罗系火山岩所覆盖，其岩性与上、下岩段呈渐变过渡。沿走向和倾向岩性变化较大，根据其岩性及含矿性，该岩段自上而下分为三层。厚度140～265m。
①中岩性段第一层（Zykb-2（1））：为矿区次要含矿层。以中-细粒混合钾长花岗岩、长英质条痕状混合岩、斜长黑云母片麻岩为主，夹中基性熔岩、凝灰岩及蚀变岩。厚度20～55m。
②中岩性段第二层（Zykb-2（2））：矿区主要含矿层。岩性以大理岩、硅质岩、碎裂碎斑岩、各类蚀变岩及长英质片麻岩为主，少量混合钾长花岗岩、安山岩、中基性火山熔岩、斜长黑云母片麻岩夹铁锰矿层及多层银多金属矿层。各类岩石呈似层状、透镜状产出，界线基本清晰，但沿走向及倾向变化很大。厚度90～155m。
③中岩性段第三层（Zykb-2（3））：为银矿层的上部层位。岩性为细粒混合钾长花岗岩和安山质熔结凝灰岩，厚度30～55m。
（3）中亚群上岩性段（Zykb-3）主要出露于28线以北石窝一带，岩性为岩屑晶屑凝灰岩、条带状混合岩及黑云母片麻岩组成，厚度大于95m。
2）侏罗系上统高基坪群（J3gj）
矿区范围内出露的高基坪群为一套钙碱性～酸性火山喷发～沉积建造，根据其岩性组合分为上、下两个岩性段。总厚度大于748m。
（1）高基坪群下亚群（J3gja）：分布于银矿坑周边。主要岩性为流纹斑岩，灰白色至灰绿色，致密坚硬，斑状构造、流纹状构造，斑晶成分为钾长石、更长石，基质成分为钾长石、更长石和石英，少量石榴石、黄铁矿。
（2）高基坪群上亚群（J3gjb）：分布于矿区北部的金石嶂山顶，火山穹隆的周围作环状分布，自下而上由细～粗两个韵律层，又可分为四层，总厚度大于488m。
①第一层（J3gjb-1）：岩屑晶屑凝灰岩，灰白、浅灰白色，岩屑、晶屑结构，斑条构造。岩石坚硬，抗风化强，形成陡壁。厚度30～103m。
②第二层（J3gjb～2）：火山角砾岩，灰白、浅灰色，角砾成分复杂，主要有岩屑晶屑凝灰岩、硅质岩、混合钾长花岗岩等，岩石坚硬，抗风化强，形成陡壁。厚度38～45m。
③第三层（J3gjb-3）：以凝灰岩为主，夹少量页岩，厚度180～300m。
④第四层（J3gjb-4）：集块岩夹火山角砾岩，灰～斑杂色，火山碎屑结构，角砾大小不一。主要分布在金石嶂山顶，平面上呈椭圆形，东西长700m，南北宽100～200m。
3）第四系
第四系残、坡积层，主要分布在石灰窿一带，厚1～2m，局部最厚可达8m，主要为碎石粉砂质粘土组成，褐黄色，土黄色，碎石直径一般为1～10cm，可塑～硬塑。
2.2.1.2矿区构造
1）褶皱构造
矿区基底褶皱由震旦系云开群深变质岩系组成，被中生代多期次火山喷发和花岗斑岩侵入，又经历断裂的切割破坏，褶皱形态保存极不完整，仅在金石嶂矿区中部和银矿坑南东部残存。矿区位于银矿坑～黄金坑背斜的核部及两翼，该背斜之背斜轴在银矿坑—出米石为北东向，出米石—柏树下呈近南北向，柏树下—黄金坑又转为北西向，整体背斜轴向呈弧形，并向北西扬起。轴部地层遭受剥蚀并被中生代火山岩覆盖，其倾角较平缓，一般20°～30°，两翼地层倾角一般28°～45°。矿床主矿体V1-1银矿体即处于该背斜背端的北东翼。
2）火山构造
矿区位于新丰—连平（Ⅲ级）火山喷发带麻布岗侏罗世（Ⅳ级）火山盆地的北缘，处于金石嶂（Ⅴ级）火山穹隆的南东侧。火山通道由流纹质集块岩堆积，形成地貌特征清晰的金石嶂顶峰，顶部呈东西长，南北窄的椭圆形，面积0.08km2，四周粗—细—粗的喷发韵律形成的火山碎屑岩组成。金石嶂山脊则为火山口堆积的集块岩，岩石成分单一，胶结松散，形成乱石峭立的复杂地貌。火山穹隆四周发育放射状火山断裂构造和闪长岩、辉绿岩脉。
3） 断裂构造
矿区断裂构造，依走向分为NW、NE和EW向三组，规模均较小。
（1）NW向断裂与矿化关系不明显。
（2）NE向断裂与矿化关系较为密切：
① F6： 断裂长68m，走向北东，倾向北西，倾角81～87°。
② F2： 断裂长300m， 走向NE30～35°，倾向倾角不清。
③ F3： 断裂长160m，属正断层，倾向167°，倾角60～70°。
④ F5： 断裂长140m， 倾向330°，倾角81～87°。
⑤ F8： 分布于银矿坑小溪中，断续长530m，总体走向NNE， 倾向SE，局部倾向NW，倾角60～83°。
（3）EW向断裂与矿化关系不明显。
2.2.2矿体地质特征
1）银多金属矿体
银多金属矿体赋存于云开群中亚群方解石大理岩为夹层和上下盘围岩的各种蚀变岩、碎裂～碎斑岩、蚀变安山质溶岩及铁锰矿层中。
主要工业矿体有：V1-1、V1-2、V1-3、V1-4和V1-5号，形态为似层状单层或多层产出。
（1）V1-1、V1-3、V1-4、V1-5矿体群
V1-1、V1-3、V1-4、V1-5矿体为金石嶂矿区最主要的银多金属矿体，是开采的主要对象，其深部揭露可分为四条矿脉，呈平行分布，分别为V1-1、V1-3、V1-4和V1-5，其中V1-3、V1-4为盲矿体，位于V1-1号矿体下盘，V1-5位于V1-1号矿体上盘，矿脉之间距5.1～25.4m。
矿体群产于上含矿层即震旦系云开群中亚群中岩性段第二层（Zykb-2(2)）大理岩上下盘的蚀变岩中，主要含矿岩石为硅灰石岩、透辉石—硅灰石岩、硅质岩、蚀变钾长混合花岗岩、蚀变安山玢岩以及碎裂—碎斑岩。
V1-1、V1-3、V1-4矿体走向NW314°～330°，倾向NE，倾角28°～40°，走向延长160～240m，倾斜延伸大于230m。矿体埋深0m～190m，标高955m～765m。单层矿体平均垂直视厚度1.0～14.74m，单层矿之间的无矿间隔3～5m，最大13.5m。
V1-1号矿体：长160m，水平厚8.9～12.3m，平均质量分数银181×10-6，铅0.78%，锌0.98%，铜0.36%。
V1-3号矿体：长240m，水平厚1.95～14.75m，平均质量分数银165×10-6，铅0.67%，锌0.92%，铜0.19%。
V1-4号矿体：长240m，水平厚8.1～13.05m，平均质量分数银159×10-6，铅0.65%，锌1.10%，铜0.25%。
V1-5位于V1-1号矿体上盘，矿体走向NW310°，倾向NE，倾角30°～40°，延长120m，水平厚3.0～7.0，平均质量分数银202×10-6，铅0.82%，锌0.38%，铜0.32%。
（2）V1-2号矿体
位于矿区中部14线～20线石灰窿地段，矿体产于Zykb-2地层中部，总体顺层产出，有分支复合现象，在NW向与NE向断裂交汇处矿体变厚大，质量分数增加，呈似层状，透镜状产于方解石大理岩和安山玢岩上下盘的蚀变岩中，含矿岩石是硅灰石岩、透辉石～硅灰石岩、透闪石～透辉石岩。矿体断续延长240m，中部被F6断层所破坏。地表出露宽2.65～40.21m，矿体埋深0～65m，标高800～730m，倾角10°～15°，矿体平均垂直视厚度8.37m，平均质量分数银210×10-6，铅2.59%、锌1.02%、铜0.24%。
（3）矿石类型
按蚀变岩石类型分为：硅灰岩型、硅质岩型、蚀变混合岩型、蚀变安山岩型。按矿物组合可分为独立银矿石和银铅锌矿石两大类。
（4）矿石结构构造
矿石结构：自形～半自形粒状结构、交代残余结构等；矿石构造为浸染状，条带状，少量块状。
（5）矿物组成
矿石矿物以方铅矿、闪锌石、黄铁矿、黄铜矿、银矿物（辉银矿、银黝铜矿、深红银矿、淡红银矿、自然银）为主。次为斑铜矿、黝铜矿、辉铜矿、硬锰矿、镜铁矿等。脉石矿物有石英、长石、方解石、硅石等。
（6）矿石选矿性能
矿石的选矿性能，经广州有色金属研究院可选性试验结果表明，采用混合浮选工艺流程，金属回收率：铜为62.91%、铅71.10%、锌62.21%、铜精矿+铅精矿+锌精矿的银回收率72.73%，矿石的可选性能良好。
2）铁矿体
（1）V号镜铁矿体：分布于石灰窿山脊17～20号线，呈透镜状顺层产出，矿体走向北西，倾向北东，倾角平缓，控制长85m，宽12～20m，厚2.00～10.87m，TFe质量分数28.75～58.35%，矿体底部含锰较高，达15.52～47.35%。
（2）VII号镜铁矿化体：分布于石灰窿14～17号线之间，呈透镜状顺层产出，矿体走向北西，倾向北东，倾角30°，长150m，宽2～9m，TFe质量分数最低5.85%，最高37.28%，平均18.67%，TFe质量分数和厚度不能满足铁矿的最低工业指标要求，因此，确定为铁矿化体。
2.2.3矿床开采技术条件
2.2.3.1水文地质条件
1）矿区地形地貌，气象水文概况
矿区位于我国南岭山脉构造剥蚀中低山区，地形切割剧烈，山峦起伏，地形陡峭，植被茂盛。矿区三面环山，北、西、南地势较高，东面较低，呈马蹄形，地表水排泄条件良好。
矿区属东江水系支流区，矿区地表水系不发育，常年性溪流仅有垇下水和银矿坑水两条，其余为呈季节性变化的溪流，地表溪流呈树枝状分布。垇下水溪发源于黄麻垇，汇水面积2.60km2，流量0.103 m3/s至0.54m3/s。银矿坑水溪发源于下营山，自北向南经出米石村与垇下水溪汇合向东流，汇水面积2.80km2，流量0.461m3/s至0.83m3/s。垇下水和银矿坑水汇合后，经出米石村流入上坪河。此外，尚有次一级小溪沟、冲沟，呈枝贝状分布在垇下水和银矿坑水两侧，雨季有细流，旱季干涸。垇下水和银矿坑水最大洪水位564m，区域侵蚀基准面在垇下水和银矿坑水交汇处（520m）。
矿区内降雨量年内分配不均，雨季主要集中在4～7月份，降雨量占全年的80%左右，多年平均降雨量为1695mm，年最大降雨量为2864.7mm（1997年），年最小降雨量1387.1mm（1999年）；2003～2005年上坪镇日最大降雨量分别为116.9mm、82mm和100mm。矿区多年平均蒸发量1500mm，相对湿度达83%，多年平均气温20.5℃，极端最高气温35.4℃（1994年7月2日），极端最低气温-3.8℃（1957年2月11日），1月平均气温10.4℃，7月平均气温28℃，年日照时数为1804.9小时左右，日照率为43%；冬季出现3～15天低温霜冻，全年无霜期275天；风向季节性变化较明显，夏、春季多南风，秋、冬季多北（偏西）风，多年平均风速1.0～1.7m/s，最大风速17.0m/s，秋季偶有台风影响。
2）矿区水文地质条件
（1）矿区地下水赋存特征
根据地下水的含水层介质，赋存特征及成因，将地下水分为：
①松散岩类孔隙水
主要赋存于矿区低洼处的第四系坡积、残积层孔隙中。分布于石灰窿、垇下水、柏树下一带，含水层厚2～8m，孔隙水的水位、水量受降雨影响，其动态季节性变化较大。地下水散流、大气蒸发和泉水的形式排泄，泉流量一般小于0.2L/S。由于该层多分布在低洼地段，远离矿体，对矿床开采影响不大。
②基岩裂隙水
区内裂隙水可分为如下两个亚类：
（a） 风化裂隙水：广泛分布于全区，为本区主要一种地下水类型，赋存在矿区火山碎屑岩,各种混合岩的风化带裂隙中，层厚10～30m，主要受大气降水和孔隙水的补给，丰水期含水层富水，枯水期水量贫乏。枯水期在PD28坑道对其涌水量测定为每秒8滴。风化裂隙水常沿基岩接触面在低洼处以泉的形式排泄，富水性弱。
（b） 构造裂隙水：沿构造裂隙带分布，矿区无大的断层破碎带，产出裂隙蚀变带。一般倾角陡(70-80°)，水力坡度大，径流、排泄条件良好，地下水主要以泉的形式在地形低洼部位沿构造破裂面排泄。如F5断层636m标高上的泉水出露点,测得泉水流量为1.0L/s，富水性弱。
③大理岩裂隙岩溶水
工程揭露表明，裂隙、溶洞主要发育在厚度较大的大理岩中，且溶洞规模小，一般在1×2m，最大为2×5m。大部分溶洞不含水，被泥沙充填，仅在CM27，5m处见0.5m×0.8m溶洞有一出水点，流量约为0.16L/s。
在820m平巷口测量：丰水期平均涌水量为1.18L/s，枯水期平均涌水量为0.9L/s，常态涌水量0.59L/s。
2）矿床充水因素及涌水量
矿床主要充水来源有大气降水和大理岩裂隙岩溶水，其中大气降水量地下水的主要补充来源，经风化裂隙水补充形式的大理岩裂隙岩溶水，是矿床充水的主要因素。
矿山预测丰水期的矿坑涌水量为287.61m3/d。
矿区最低开采标高为+750m，位于当地最低侵蚀基准面（+520m）之上。地下水主要以泉水形式在沟谷低洼处或经矿山巷道自流排出。矿床水文地质条件简单。
2.2.3.2工程地质条件
1）矿体围岩特征
矿体围岩主要是大理岩、混合钾长花岗岩和安山玢岩。其特征分述如下：
（1）大理岩层厚度小，结构面为节理、裂隙和层面，无大的断层破碎带，岩体较完整。岩石天然抗压强度为35.8～48.1MPa，岩石较坚硬，岩体基本质量级别为Ⅲ级。
（2）混合钾长花岗岩，主要结构面为节理、裂隙和残留层理，无大的断层破碎带，岩体较完整，抗压强度为93.1～122MPa，岩石坚硬，其质量级别为Ⅱ级。
（3）安山玢岩，呈脉状产出，主要结构面为节理、裂隙，无大的断层破碎带切割，岩体较完整。岩石抗压强度197～217MPa，岩石坚硬，岩体基本质量级别为Ⅱ级。
（4）风化带
风化残土层厚度1～8m和全风化级强风化岩层厚2～10m，稳定性差，易发生边坡失稳。尤其是残土层、残积土与下伏风化带的接触面为软弱结构面，易产生滑坡。开采时应采取有效的安全措施。矿床工程地质条件为中等。
2）工程地质类型
根据上述矿体围岩特征，近地表残土层及全风化、强风化岩层稳定性较差在开采过程中需进行支护。往深部矿体围岩坚硬，力学强度高，稳定性好。但局部由于多组结构面和溶洞的影响可能会出现冒顶片帮等危害，仍需加强支护。工程地质条件为中等。
2.2.3.3环境地质条件
矿区及其附近无深大断裂通过，根据广东省地震基本烈度区划图，矿区地震基本烈度Ⅵ级地区。区域稳定性良好。
经对矿区矿体围岩取样进行放射性检测，结果见表1-2-1。
岩石放射性检测结果表 表1-2-1
岩 性
分 析 项 目
40K（Bq/kg）
226RaBq/kg）
232Th（Bq/kg）
IRa
Ir
混合钾长花岗岩
1290.42
132.61
18.70
0.663
0.738
大理岩
0.00
0.00
0.00
0.00
0.00
安山玢岩
1181.35
108.56
37.60
0.543
0.719
依据GB50325—2001，矿区放射性影响在规范规定范围内。
在PD820坑道口取水样进行有害元素项目分析结果见表1-2-2

有害元素项目分析结果表 表1-2-2
元素
单位
分析结果
元素
单位
分析结果
F-
(mg/L)
0.18
Pb
(mg/L)
<0.001
Cl-
(mg/L)
5.57
Zn
(mg/L)
<0.01
SO42-
(mg/L)
4.20
As
(mg/L)
0.001
NO3-
(mg/L)
7.31
Cd
(mg/L)
<0.01
tFe
(mg/L)
0.11
Hg
(mg/L)
<0.0001
Mn
(mg/L)
0.01
化学耗氧量COD

(mg/L)
2.17
Cu
(mg/L)
0.001
Cr6+
