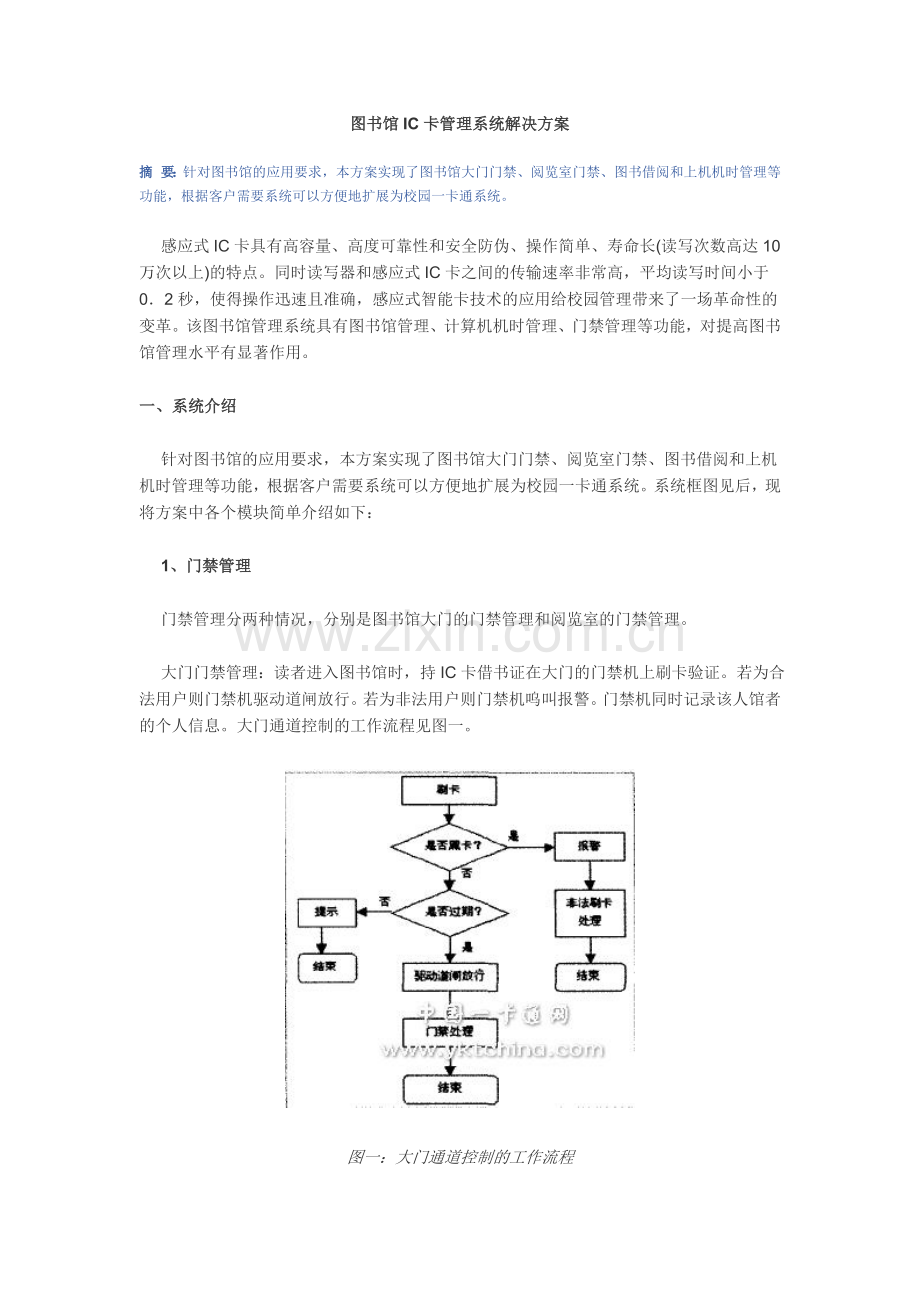

图书馆IC卡管理系统解决方案

摘  要：针对图书馆的应用要求，本方案实现了图书馆大门门禁、阅览室门禁、图书借阅和上机机时管理等功能，根据客户需要系统可以方便地扩展为校园一卡通系统。
    感应式IC卡具有高容量、高度可靠性和安全防伪、操作简单、寿命长(读写次数高达10万次以上)的特点。同时读写器和感应式IC卡之间的传输速率非常高，平均读写时间小于0．2秒，使得操作迅速且准确，感应式智能卡技术的应用给校园管理带来了一场革命性的变革。该图书馆管理系统具有图书馆管理、计算机机时管理、门禁管理等功能，对提高图书馆管理水平有显著作用。

一、系统介绍

    针对图书馆的应用要求，本方案实现了图书馆大门门禁、阅览室门禁、图书借阅和上机机时管理等功能，根据客户需要系统可以方便地扩展为校园一卡通系统。系统框图见后，现将方案中各个模块简单介绍如下：

    1、门禁管理

    门禁管理分两种情况，分别是图书馆大门的门禁管理和阅览室的门禁管理。

    大门门禁管理：读者进入图书馆时，持IC卡借书证在大门的门禁机上刷卡验证。若为合法用户则门禁机驱动道闸放行。若为非法用户则门禁机呜叫报警。门禁机同时记录该人馆者的个人信息。大门通道控制的工作流程见图一。

图一：大门通道控制的工作流程
    阅览室门禁管理：图书馆阅览室可分为两类，一类是对所有合法读者开放的普通阅览室，这不在讨论之列；另一种是对特定读者开放的特定阅览室．这可以通过卡级别的设定来解决。

    读者进入特定阅览室时，将其IC卡借书证在该阅览室的读卡机上刷卡验证，阅览室管理员根据读卡器的提示确认读者权限，确认后方可进入阅览室，否则禁止进入。阅览室门禁机工作流程图如图二所示。

图二：阅览室门禁机工作流程图
    2、借书管理

    为保护系统原有投资，借书管理基本沿用原有的借书管理模块，只需将原有的条码卡阅读器读取借书证条码过程替换为感应式IC卡阅读器读取IC卡借书证过程。

    借书过程为通过感应式IC卡阅读器读取借书证信息，并判断借书证的有效性，确认借书证有效后继续由条码卡阅读器读取书本条码信息办理借书手续，并将借书信息保存到后台数据库。

    本模块涉及对原有系统的少量修改。需要取得原系统集成商的协助。

    3、上机机时管理

    读者在读卡机上刷卡后即可在读卡机上看到由系统自动分配的机位，或按管理员的分配上机。机时管理微机实时采集刷卡信并开始计时，在某机位上机时间到后管理微机自动向管理员提示。
    4、系统管理

    系统管理由卡证中心完成，主要任务有发卡管理、黑名单管理、IC卡读写器属性设置和数据采集等。

上机机时管理图
    如果读者IC卡借书证不慎丢失．只需及时到卡证中心挂失，系统管理员从管理微机向各台IC卡读卡器下载黑名单即可防止遗失卡的非法使用。挂失卡可以解挂继续使用本系统IC卡借书证中包含有效期信息，学生毕业后其IC卡借书证自动作废。

二、系统组成

(一)管理中心

    1、功能：卡证管理(发卡、黑名单管理)、IC卡读写器属性设置、数据采集等：与后台原有数据库进行数据交换

    2、硬件设备：

    586以上计算机1台：
    报表打印机1台：
    卡证打印机1台：
    数码相机1台：
    HD3P—KM2型感应式IC卡发卡器1台

    3、软件：配合硬件完成以上功能并具统计报表功能。在原有后台数据库上扩展少量必要的数据信息，包括IC卡读写器信息表、黑名单信息表、刷卡流水表、事务日志表等等。

(二)图书馆大f]门禁管理

    1、功能：

    通道控制
    实时监控(备选)

    2、硬件设备：

    HD3P—KM型感应式IC卡门禁机 2台
    电控道闸2套：
    监控微机1台(实时监控一备选)

    3、软件：前端实时监控模块(实时监控)。

(三)借书管理

    1、功能：沿用原有功能；
    2、硬件设备：HD3P—KM型感应式IC卡读卡器；借书管理微机(可用原有微机)
    3、软件：为节省系统开发费用．缩短系统开发周期．尽量减少对原有系统的修改 在借书管理模块可通过改换借书证验证数据来源的方式达到以上目的。

(四)机时管理

    1、功能：

    自动分配机位：
    自动计时：
    下机提示。

    2、硬件设备：

    586以上值班微机1台：
    HD3P—KM 型感应式IC卡读卡器 1台。

    3、软件：与硬件配合完成以上功能。

(五)阅览室管理

    1、功能：读者出人权限判断。
    2、硬件设备：HD3P—KM型感应式IC卡读卡器1台。
    3、软件：无
    注：仅在有出人权限限制感应式IC卡。
    考虑到系统今后的扩展． 方便与校同一卡通系统的连接，感应式IC卡建}义采用MifareI型无源射频卡，Mifare 1卡具有以下特点：
    · 读写距离2-4CM；
    · 响应时间小于0．3秒：
    · 读写次数不少于10万次。

三、系统特点

    本方案主要根据图书馆的应用需求而设计，以先进适用、保护投资、节省费用、充分兼容和可扩展为设计原则。

    本系统采用国际上最先进的感应式智能卡技术一MIFARE技术。网络通讯采用RS485／RS232方式。整个系统具有便利的管理功能、可靠的防伪及系统保护体系、完善的数据处理功能、挥洒自如的单机功能、强大的网络扩展功能等特点

    本方案充分考虑到系统日后的可扩展性，可以方便地升级为校园一卡通系统。毫无疑问，建设校同一卡通系统能够给学校带来多方面的好处。第一，简化学校日常管理，促进校风校纪建设，极大地提高学校的管理水平和管理效率；第二，大范围内采用计算机设备，提高了学校基础设施建设档次．为学校树立了良好的形象：第三，学生和家长日常接触高新技术，能够形成一个良好的氛围，培养学生对当今科技的兴趣，对学生学习先进的科学文化知识起到积极的促进作用。
