新宝来维修手册-保养手册.pdf

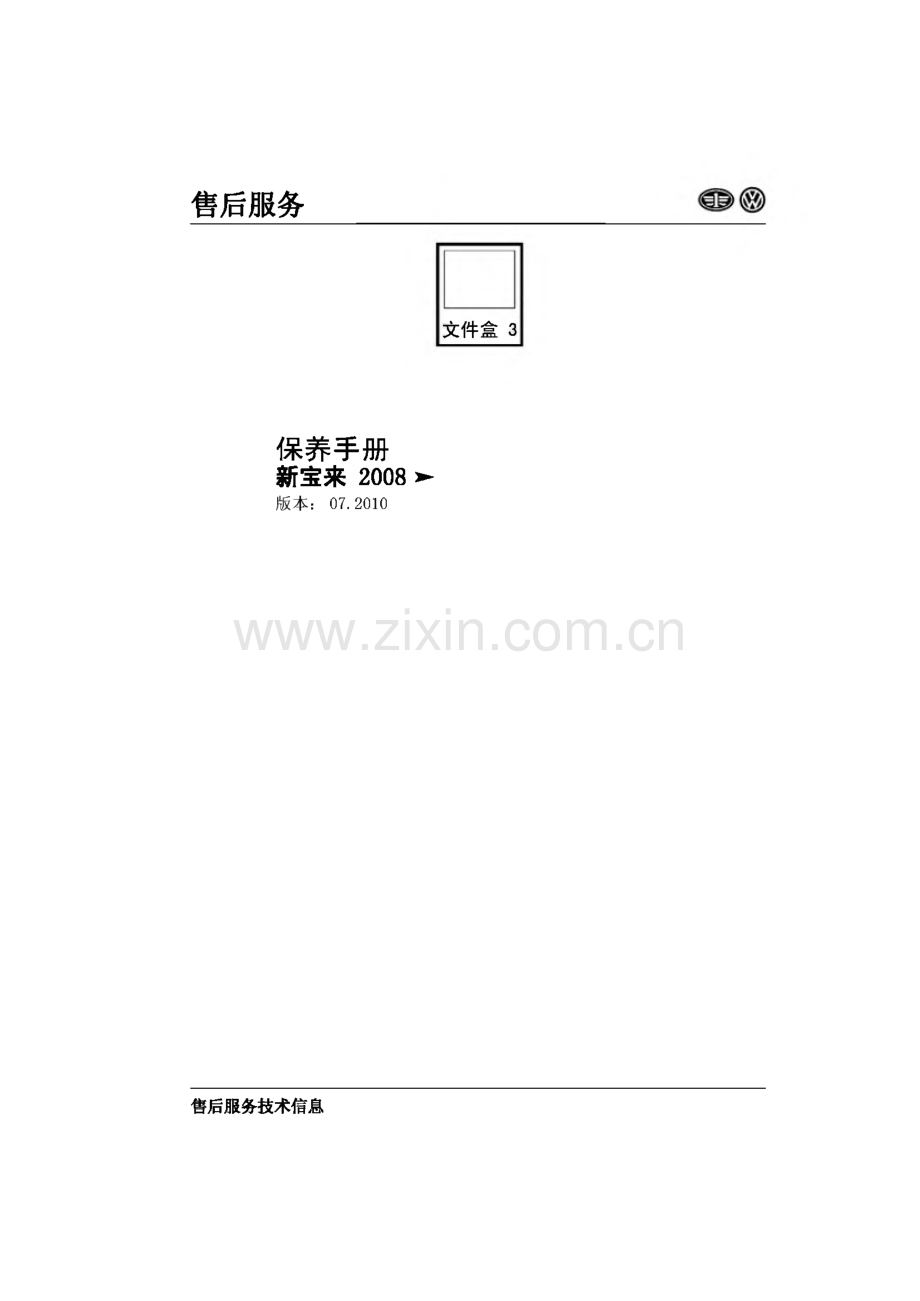

售后服务文件盒3保养手册新宝来2008 a版本：07.2010售后服务技术信息售后服务保养内容新宝来2008 a|文件盒3-手册编号:|版本：07.2010提纲发动机概述保养工作概述工作描述废气检测工长和机工必需掌握所有技术信息。因为认真和持久地维护并遵循注意事项是保证车辆行驶和安全的 基本条件。此外在维修时也要遵循维修安全的基本原则。版权所有.不经法人同意不得使用。Copyright(c)2010 Volkswa gen AG,WolfsburgPrinted in ChinaFAW5R0104.74新宝来2008 盾专电文件盒3,手册，版本：07.2010目录1 发动机触.12 保养工作.2保养工作（针对装备TSI发动机的车型）.8保养工作（针对装备非TSI发动机的车型）.3保养周期.2交车检验（PDI）.11换油保养.23 球.13用升降台和维修厂汽车千斤顶举升车辆.15连接诊断设备.16发动机代码和发动机编号.18发动机机油标准.18关于与时间或行驶里程相关的保养信息.18贴签.15拖拉和牵引.13汽车识别号.17汽车数据牌.174 工作描述.19运输固定装置：将锁止件从前轴弹簧上取下.55运输模式：关闭.53用于凸轮轴传动的齿形皮带：检查（4缸汽油发动机）.56蓄电池：检查.20蓄电池：检查蓄电池接线柱是否牢固.19大灯调节装置：检查.47前后制动器摩擦片：检查厚度.27保养周期显示：重置.32保养周期指示器：重新编码.49发动机罩盖（上部）：拆卸和安装.37发动机机油油位：检查.38发动机机油：排放或抽出；更换机油滤清器并加注发动机机油.39发动机舱内的发动机和部件（从上部和下部）：目测是否有泄漏和损坏.37粉尘及花粉过滤器：清洁外壳，更换滤芯.46更换燃油滤清器.35更换制动液.22电动车窗升降器：检查设置情况.28底部：目测是否有损坏.55多楔带：检查状态.31检查轮胎：状杰、轮胎胎面、充气压力、胎纹深度.20检查安全带.45进行试车.42冷却系统：检查防冻剂和冷却液液位.33制动液液位：检查.25制动装置：目测是否泄漏和损坏.267档双离合器变速箱（DSG）OAM：更换齿轮油.19滑动天窗：检查功能，清洁导轨并涂油脂.50火花塞：更换.57目录近/gfe）向 新宝来2008 a文件盒3,手册，版本：07.2010Clima tronic自动空调：将温度设置为22.28目视检查前排安全气囊.45目视检查排气系统是否有泄漏和损坏.41万向节保护套：目测.30空气滤清器：更换滤芯并清洁壳体.36控制臂球头：目检.19齿形皮带和齿形皮带张紧轮；更换.56车窗玻璃刮水/清洗装置.50车窗玻璃刮水片：检查极限位置.52车轮紧固螺栓：用规定拧紧力矩拧紧.42车门止动器：润滑.53汽车系统测试：进行.29收音机/导航系统：激活防盗密码.44时钟：调整.56手动变速箱：检查手动变速箱齿轮油油位，必要时添加.19自动变速箱：检查自动变速箱油油位，必要时添加.19转向横拉杆球头：检查间隙、固定装置和防尘罩.52转向助力机构：检查液压油油位.30组合仪表：调出及设置相应的菜单语言项.315 废气检测.61对于汽油发动机的废气检查.61目录新宝来2008 a文件盒3,手册，版本：07.20101 发动机概述国III：OBD车型须加注此标准或以上标准的汽油.发动机，=汽油发动机汽油发动机汽油发动机排量 L1.62.01.4发动机标识4片母：BWHCENCFBA生产日期从08.0808.0804.09至气缸数量/每个气缸气门数4/24/24/4功率 kW/rpm74/560088/500096/5000扭矩 Nm/rpm145/3800180/3750220/1750-3500缸径 0 mm81.082.576.5行程 亳米77.492.875.6压缩比10.310.310喷射装置/点火装置Simos 9.2BOSCH ME 7.5.20Motronic MED 17.5.20研究法辛烷 至少值93优质无铅或国或1）标 准及以上标准汽油93优质无铅或国III D标 准及以上标准汽油93优质无铅或国口口标 准及以上标准汽油CZ 至少电子油门是是是自诊断是是是催化反应器是是是-调节否是是车载诊断系统是是是1发动机概述1新宝来2008 文件盒3,手册，版本：07.20102 保养工作 换油保养=2页 保养工作（针对装备非TSI发动机的车型）n 3页 保养工作（针对装备TSI发动机的车型）=8页 交车检验=11页2.1 保养周期2.1.1保养周期（针对装备非TSI发动机的车型）保养种类保养周期首次保养自购车之日起1年内（以购车发票为准），首次行驶里程达7500公里n 3 页定期保养每15,000公里或1年=4页定期保养每30,000公里或2年n 5页定期保养每60,000公里或4年=6页A注意!若在恶劣的条件下使用汽车（例如使用含硫量高的燃油、理 常短途行咬、在高尘或高寒地区行驶等）,则在定期保养之间 必须增加若干保养项目的保养次数,期6短保养周期.2.1.2保养周期（针对装备TSI发动机的车型）保养种类保养周期首次保养自购车之日起1年内（以购车发票为准），首次行驶里程达5000公里=8 页定期保养10,000公里或1年及之后每10,000公里或每1年的定期保养工作n 9页心注意!若在意劣的条件下使用汽车（例如:融含硫量高的燃油、经 常短途行驶、在高尘或高寒地区行驶等）,则在定期保养之间 必须增加若干保养项目的保养次数,或缩短保养周期.2.2换油保养国而如果在保养时发现故障,必须排除故障并告知客户.询问客户是否需要：22保养工作新宝来2008 a文件盒3,手册，版本：07.2010 新的刮水片 添加G 052 164型风挡玻璃清洗液（清洁剂和防冻剂-检查急救箱的有效期截止日是否已过。各部件的维修操作胤序已经过检验和优化，因此为避免不必要的 作业中断，必须遵守该顺序.作业范围页-发动机油：排放或抽出，更换机油滤清器=39页-前、后制动器摩擦片的厚度：检查=27页-发动机油：添加；注意机油规格=18页-保养周期指示器：复位=32 页-将下次保养项目填写在保养贴签上并贴在驾驶员侧的车门立柱（B柱）上=15 页2.3保养工作（针对装备非TSI发动机的车 型）2.3.1在行驶距离为7500公里时进行的首次换油保 养工作m提示如果在保养时发现故障,必须排除故障并告知客户。询问客户是否需要：新的刮水片添加G 052 164型风挡玻璃清洗液（清洁剂和防冻剂）。作业范围页-查询自诊断系统故障存储器=29页-润滑车门止动器=53页-检查（目测）发动机及机舱内的其它部件是否有泄露或损坏=37页-检查转向助力机构液压油油位，如必要，添加液压油=30页-检查制动液液位，必要时添加制动液=25 33 页一检查风窗清洗液液面高度，必要时添加清洗液=50页-检查蓄电池固定情况，观察孔颜色（免维护蓄电池无观察孔的检查电压）=20页-更换发动机机油及机油滤清器=39页-检查（目测）变速箱、主减速器及等速万向节防护套有无泄露或损坏=30页-检查转向横拉杆球头的间隙、紧固程度及防尘套状况n 52页-检查手动变速箱内的齿轮油油位，如必要，添加齿轮油=19 页-检查（目测）制动系统是否有泄露或损坏=26页2保养工作3新宝来2008 文件盒3,手册，版本：07.2010作业范围页-检查（目测）车身底部防护层和底饰板是否破损-检查前、后制动摩擦衬块厚度=27 页-检查所有轮胎（包括备胎）的花纹深度及磨损状态，清除轮胎上的异物=20页-进行轮胎换位，按要求检查轮胎气压，必要时校正，检查车轮螺栓拧紧力矩=20 页，=42 页-保养周期指示器复位=32 页-试车：检查脚制动器、手制动器，变速箱、离合器，转向及空调等功能，查询故障 存储器，终检=42页2.3.2每15,000公里或1年的定期保养工作提示如果在保养时发现故障,必须排除故障并告知客户。询问客户是否需要：新的刮水片添加G 052 164型挡风玻璃清洗液（清洁剂和防冻剂兀作业范围页-查询自诊断系统故障存储器=29 页检查安全气囊和安全带状态及安全气囊罩壳是否损坏=45 页，n 45 页-检查车内所有开关、用电器、显示器和仪表各警报指示灯的工作状态-检查车外所有灯光的工作状态-检查大灯光束，如必要，调整大灯光束=47页-检查风窗刮水器、清洗装置功能及刮水器的停止位置，如必要，调整喷嘴=50 页，=52 页-润滑车门止动器=53 贝-检查滑动天窗功能、清洁轨道并用专用润滑脂润滑=50页-检查（目测）发动机及机舱内的其它部件是否有泄露或损坏=37页-检查转向助力机构液压油油位，如必要，添加液压油=30页-检查制动液液位，必要时添加制动液-检查冷却液液面高度及浓度，如必要，添加冷却液或调整浓度=25页=33页-检查风窗清洗液液面高度，必要时添加清洗液=50 页-检查蓄电池固定情况，观察孔颜色（免维护蓄电池无观察孔的检查电压）=20 页-粉尘及花粉滤清器：清洗外壳，更换滤芯=46页-清洁空气滤清器壳体，必要时，更换滤芯=36 页-检查火花塞状态，如必要，更换火花塞n 5：不一检查正时齿带状态及张紧度=56页-更换发动机机油及机油滤清器=39 页-检查（目测）变速箱、主减速器及等速力向节防护套有无泄露或损坏=30页-检查转向横拉杆球头的间隙、紧固程度及防尘套状况-52页42保养工作新宝来2008 a文件盒3,手册，版本：07.2010作业范围页-检查自动变速箱润滑油（ATF）油位，如必要，添加润滑油（ATF）=19页-检查手动变速箱内的齿轮油油位，如必要，添加齿轮油=19页一检查（目测）制动系统是否有泄露或损坏=26页-检查排气系统是否有泄露或损坏=41 页-检查（目测）车身底部防护层和底部饰板是否损坏=55 页检查前、后制动摩擦衬块厚度=27页-检查所有轮胎（包括备胎）的花纹深度及磨损状态，清除轮胎上的异物=20页-进行轮胎换位，按要求检查轮胎气压，必要时校正，检查车轮螺栓拧紧力矩=20 页，=42 页-保养周期显示器复位=32页-试车：检查脚制动器、手制动器，变速箱、离合器，转向及空调等功能，查询故障 存储器，终检=42页2.3.3每30,000公里或2年的定期保养工作（U提示如果在保养时发现故障,必须排除故障并告知客户。询问客户是否需要：新的刮水片添加G 052 164型风挡玻璃清洗液（清洁剂和防冻剂）.作业范围页-查询自诊断系统故障存储器=29页-检查安全气囊和安全带状态及安全气囊罩壳是否损坏=45 页，=45 页-检查车内所有开关、用电器、显示器和仪表各警报指示灯的工作状态-检查车外所有灯光的工作状态-检查大灯光束，如必要，调整大灯光束=47页-检查风窗刮水器、清洗装置功能及刮水器的停止位置，如必要，调整喷嘴=50 页，=52 页-粉尘及花粉过滤器：清洁外壳，更换滤芯-润滑车门止动器=46页=53页-检查滑动天窗功能、清洁轨道并用专用润滑脂润滑=50页一检查（目测）发动机及机舱内的其它部件是否有泄露或损坏=37页-检查制动液液位，必要时添加制动液=25 页-检查转向助力机构液压油油位，如必要，添加液压油=30 页-检查冷却液液面高度及浓度，如必要，添加冷却液或调整浓度=33页-检查风窗清洗液液面高度，必要时添加清洗液=50 页-检查蓄电池固定情况，观察孔颜色（免维护蓄电池无观察孔的检查电压）=20 页-更换空气滤清器滤芯，清洁壳体=36 页-检查火花塞状态，如必要，更换火花塞-57页2保养工作5/gfe）向 新宝来2008 a文件盒3,手册，版本：07.2010作业范围页-检查正时齿带状态及张紧度=56页-检查多楔皮带的状态，必要时更换皮带=31 页-更换发动机机油及机油滤清器=39页-检查（目测）变速箱、主减速器及等速万向节防护套有无泄露或损坏=30 页-检查转向横拉杆球头的间隙、紧固程度及防尘套状况=52 页-检查手动变速箱内的齿轮油油位，如必要，添加齿轮汨=19页-检查自动变速箱润滑油（ATF）油位，如必要，添加润滑油（ATF）=19 页-更换燃油滤清器=35 T-检查（目测）制动系统是否有泄露或损坏=26页-检查排气系统是否有泄露或损坏=41 页-检查（目测）车身底部防护层是否损坏=55 页-检查前、后制动摩擦衬块厚度=天-检查所有轮胎（包括备胎）的花纹深度及磨损状态，清除轮胎上的异物=20 页-进行轮胎换位，按要求检查轮胎气压，必要时校正，检查车轮螺栓拧紧力矩=20 页，=42 页-保养周期显示器复位=32次-试车：检查脚制动器、手制动器，变速箱、离合器，转向及空调等功能，查询故障 存储器，终检=42 页2.3.4每60,000公里或4年的定期保养工作团提示如果在保养时发现故障,必须排除故障并告知客户。询问客户是否需要：新的刮水片添加G 052 164型挡风玻璃清洗液（清洁剂和防冻剂）。作业范围页-查询自诊断系统故障存储器=29 页-检查安全气囊和安全带状态及安全气囊罩壳是否损坏=45 T-检查车内所有开关、用电器、显示器和仪表各警报指示灯的工作状态-检查车外所有灯光的工作状态-检查大灯光束，如必要，调整大灯光束=47 a-检查风窗刮水器、清洗装置功能及刮水器的停止位置，如必要,调整喷嘴=50 页，=52 页-粉尘及花粉过滤器：清洁外壳，更换滤芯二 46 汇-润滑车门止动器=53页-检查滑动天窗功能、清洁轨道并用专用润滑脂润滑=50 页-检查（目测）发动机及机舱内的其它部件是否有泄露或损坏=37页-检查制动液液位，必要时添加制动液-25 天62保养工作新宝来2008 a文件盒3,手册，版本：07.2010作业范围页-检查转向助力机构液压油油位，如必要，添加液压油n 30页-检查冷却液液面高度及浓度，如必要，添加冷却液或调整浓度=33 页-检查风窗清洗液液面高度，必要时添加清洗液=50页-检查蓄电池固定情况，观察孔颜色（免维护蓄电池无观察孔的检查电压）=20页-更换空气滤清器滤芯，清洁壳体=36 页检查火花塞状态，如必要，更换火花塞=57页-检查正时齿带状态及张紧度=56页-检查多楔皮带的状态，必要时更换皮带=31页-更换发动机机油及机油滤清器=39页-检查（目测）变速箱、主减速器及等速万向节防护套有无泄露或损坏=30页-检查转向横拉杆球头的间隙、紧固程度及防尘套状况=52页-检查手动变速箱内的齿轮油油位及油质，如必要，添加或更换齿轮油=19 页一检查自动变速箱润滑油（ATF）油位及油质，如必要，添加或更换润滑油（ATF）=19 页-更换燃油滤清器=35 页-检查（目测）制动系统是否有泄露或损坏=26页-检查排气系统是否有泄露或损坏=41发-检查（目测）车身底部防护层是否损坏=55 页-检查前、后制动摩擦衬块厚度=27 页-检查所有轮胎（包括备胎）的花纹深度及磨损状态，清除轮胎上的异物n 20页-进行轮胎换位，按要求检查轮胎气压，必要时校正，检查车轮螺栓拧紧力矩=20 页，=42 页-保养周期显示器复位=32 页-试车：检查脚制动器、手制动器，变速箱、离合器，转向及空调等功能，查询故障 存储器，终检=42页固好检查是否加装或改装其它电气设备或机械附件,并在本次保养单 备注中注明“有”或“无”，若“有”需详细注明!2.3.5附加保养工作除周期性保养或周期性保养检查之外,还要根据使用条件和车辆 配置进行其它的维护工作。考虑保养手册上的记录（或贴签上的下次保养的记录）也可在保 养周期之外进行附加保养作业。首次30,000公里，之后每30,000公里附加工作页-更换火花塞=57页2保养工作7/gfe）向 新宝来2008 a文件盒3,手册，版本：07.2010首次80.000公里，之后每80,000公里附加工作页-更换正时齿带及齿带张紧器=56页每隔24个月附加工作页-更换制动液=22页2.4保养工作（针对装备TSI发动机的车型）2.4.1在行驶距离为5000公里时进行的首次保养工 作团提示如果在保养时发现故障,必须排除故障并告知客户。询问客户是否需要：新的刮水片 添加G 052 164型挡风玻璃清洗液（清洗剂和防冻剂）-检查急救箱的有效期截止日是否已过。-拆卸和安装发动机舱下部盖板（隔音垫）。维修各部位的操作顺序已经过检验和优化.因此为避免不必要的 作业中断必须遵循该顺序：作业范围页-查询自诊断系统故障存储器=29 页-润滑车门止动器=53 页-检查（目测）发动机及机舱内的其它部件是否有泄露或损坏n 37页-检查转向助力机构液压油油位，如必要，添加液压油=30页-检查制动液液位，必要时添加制动液 25 页-检查冷却液液面高度及浓度，如必要，添加冷却液或调整浓度n 33页-检查风窗清洗液液面高度，必要时添加清洗液=50页-检查蓄电池固定情况，观察孔颜色（免维护蓄电池无观察孔的检查电压）=20 页一检查喷油嘴状杰，必要时采取相应维修保养措施-更换发动机机油及机油滤清器=39页-检查（目测）变速箱、主减速器及等速万向节防护套有无泄露或损坏n 30页-检查转向横拉杆球头的间隙、紧固程度及防尘套状况=52页-检查手动变速箱内的齿轮油油位，如必要，添加齿轮泊=19页-加注燃油添加剂G17（备件号：G 001 700 03）82保养工作新宝来2008 a文件盒3,手册，版本：07.2010作业范围页-检查（目测）制动系统是否有泄露或损坏=26 页-检查（目测）车身底部防护层和底部饰板是否破损=55 页一检查前、后制动摩擦衬块厚度=27 页-检查所有轮胎（包括备胎）的花纹深度及磨损状态，清除轮胎上的异物=20 页-进行轮胎换位，按要求检查轮胎气压，必要时校正，检查车轮螺栓拧紧力矩=20 页，=42 页保养周期指示器复位n 32页-试车：检查脚制动器、手制动器，变速箱、离合器，转向及空调等功能，查询故障 存储器，终检=42 页2.4.2 10,000公里或1年及之后每10,000公里或每 1年的定期的保养工作国提示如果在保养时发现故障,必须排除故障并告知客户。询问客户是否需要：新的刮水片 添加G 052 164型挡风玻璃清洗液（清洗剂和防冻剂）-检查急救箱的有效期截止日是否已过。-拆卸和安装发动机舱下部盖板（隔音垫）.维修各部位的操作顺序已经过检验和优化.因此为避免不必要的 作业中断，必须遵循该顺序：作业范围页-查询自诊断系统故障存储器二 29 页-润滑车门止动器=53 页-检查（目测）发动机及机舱内的其它部件是否有泄露或损坏=37 页-检查转向助力机构液压油油位，如必要，添加液压油=30页-检查制动液液位，必要时添加制动液=25 页-检查冷却液液面高度及浓度，如必要，添加冷却液或调整浓度=33页-检查风窗清洗液液面高度，必要时添加清洗液=50页-检查蓄电池固定情况，观察孔颜色（免维护蓄电池无观察孔的检查电压）=20 页-检查喷油嘴状态，必要时采取相应维修保养措施-更换发动机机油及机油滤清器=39 页-检查（目测）变速箱、主减速器及等速万向节防护套有无泄露或损坏=30页-检查转向横拉杆球头的间隙、紧固程度及防尘套状况=52 页-检查手动变速箱内的齿轮油油位，如必要，添加齿轮油=19 页-加注燃油添加剂G17（各件号：G 001 700 03）-检查（目测）制动系统是否有泄露或损坏=26 页2保养工作9/gfe）向 新宝来2008 a文件盒3,手册，版本：07.2010作业范围页-目测检查车身底部防护层和底部饰板是否破损=55 页-检查前、后制动摩擦衬块厚度=27页-检查所有轮胎（包括备胎）的花纹深度及磨损状态，清除轮胎上的异物=20页-进行轮胎换位，按要求检查轮胎气压，必要时校正，检查车轮螺栓拧紧力矩=20 页，=42 页-检查安全气囊和安全带状态及安全气囊罩壳是否损坏=45页检查车内所有开关、车内照明、用电器、显示器和仪表各警报指示灯的功能-检查车外前部、后部、行李箱照明灯等所有灯光状态和闪烁报警装置功能-检查大灯光束，如必要，调整大灯光束=47 页-检查风窗刮水器、清洗器功能及大灯清洗装置的功能和刮水器的停留位置，如 必要，调整喷嘴=52 页-检查滑动天窗功能、清洗导轨并用专用润滑脂润滑=50 页-清洗空气滤清器壳体，检查滤芯状态，必要时采取相应维修保养措施=37 页-检查火花塞状态，必要时采取相应维修保养措施=57 页-粉尘及花粉过滤器：清洗外壳，检查滤芯状态，必要时采取相应维修保养措施=46 页-检查排气系统是否有泄漏或损坏及紧固程度=41 页-保养周期指示器：复位=32 页-试车：检查脚、手制动器，变速箱，离合器，转向及空调等功能，查询故障存 储器，终检=42 页2.4.3附加保养工作除周期性保养或周期性保养检查之外，还要根据使用条件和车辆 配置进行其它的维护工作。根据保养手册上的记录（或贴签上的下次保养记录）也可在保养 周期之外进行附加保养作业。首次20,000公里或2年，之后每20,000公里或每2年附加工作页-更换火花塞=59 页-更换空气滤清器滤芯，清洗壳体=37页首次30,000公里或2年，之后每30,000公里或每2年附加工作页-粉尘及花粉滤清器：清洗外壳，更换滤芯=46 页-检查多楔皮带及助力转向泵传动皮带的状态（必要时更换）=31 页-更换燃油滤清器=35 页首次60,000公里或4年，之后每60,000公里或每4年10 2保养工作新宝来2008 a文件盒3,手册，版本：07.2010附加工作页-检查手动变速箱内的齿轮油油位及油质，如必要，添加或更换齿轮油=19 页-检查DSG-7档直接换挡变速箱齿轮油油质，必要时更换齿轮油=19 页每24个月附加工作页-更换制动液=22 页2.5 交车检验（PDI）各部位维修操作的顺序已经过检验和优化，因此为避免不必 要的作业中断，请遵守该顺序。对于停驶和库存汽车而言，按照相关规定以采取相应措施。作业范围页-检查发动机号、底盘号、车辆标牌是否清晰，是否与合格证号码相符=17页-检查发动机号、底盘号、车辆标牌是否符合交通管理部门规定=17 页-核对随车文件（与上牌照相关的文件）是否正确-目视检查发动机舱（上部和下部）中的部件有无泄露及损坏n 37页-关闭“运输”模式=53页-检查发动机油油位，必要时添加机油，注意机油规格！=38 页-检查冷却液液位（液位应在MIN.标记与之MAX.标记之间）=33 页检查制动液液位（液位应在MIN.标记与之MAX.标记之间）=25页-检查助力转向液压油油位（油位应在MIN.标记与之MAX.标记之间）=30页-检查蓄电池状态、电压、电极卡夹是否紧固=19 页-检查前桥、主传动轴、转向系及万向节防尘套有无泄露或损坏=30页-检查制动液储液罐及软管有无泄露或损坏=26 页-检查车身底部有无损伤=55 贝-检查轮胎、轮辆状态；调整轮胎充气压力（包括备用轮胎）至规定值=20页-检查车轮螺栓及自锁螺母拧紧力矩=42 页-目视检查底盘可见螺栓/螺母是否缺失及明显松动-检查车身漆面及装饰件是否完好-检查风窗及车窗玻璃是否清洁完好一检查座椅调整、加热、后座椅折叠功能及安全带功能=45页一检查方向盘调整功能及燃油箱盖开启功能-检查内饰各部件及行李箱是否清洁完好-检查所有的开关、用电器、指示器、操纵件及车钥匙的功能2保养工作 11/gfe）向 新宝来2008 a文件盒3,手册，版本：07.2010作业范围页-检查刮水器及清洗装置功能，必要时调整喷嘴=50页-检查车内外照明灯、警报/指示灯和喇叭功能-检查电动车窗玻璃升降、中央门锁及天窗开关功能-检查车外后视镜调整及车内后视镜防眩目功能-检查收音机功能，如有收音机编码将其贴于收音机说明书上-校准时钟，保养周期显示器清零=32 页-检查空调功能，将自动空调的温度调至22%=28 天-查询各电控单元故障存储，清除故障记忆=29 7；-检查钥匙、随车文件、工具及三角警示牌是否齐全-装上车轮罩、点烟器、顶棚天线及脚垫-除去前减震器上的止动器（运输安全件）；取下车内后视镜处的说明条=55 页-试车：检查发动机、变速箱、制动系、转向系、悬挂系等功能=42 页-除去车内各种保护套、垫及膜-除去车门边角塑料保护膜-填写“保养手册”内的交车检查证明，加盖经销商PDI公章12 2保养工作新宝来2008 文件盒3,手册，版本：07.20103 概述3.1拖拉和牵引为了能够牵引汽车，必须先安装一个牵引环。牵引环属于随车工具。前牵引环：-撬开前牵引环装饰盖-箭头-按照-箭头-（逆时针）方向旋入牵引环并用车轮扳手拧紧。-在使用完之后旋出牵引环并将其与随车工具放在一起，装上 装饰盖。后牵引环：后牵引环位于后保险杠右恻下方-箭头-。一般说明国期 只有在上述牵引环上才可安装牵引绳或牵引杆。牵引绳应当有弹性,以保护两辆汽车。因此只能使用塑料绳 或由类似的弹性材料做成的绳子。更安全的方法是使用牵引 杆!必须注意:不允许出现过大的拉力和冲击负载。如果在不平 坦的路面上进行牵引,会有紧固件过载损坏的危险。关于“拖拉和牵引”的注意事项：必须注意关于牵引的法律规定。两名驾驶员都必须熟悉牵引过程的特点，否则不能进行牵引 起动和牵引工作。如使用牵引绳，牵引车的驾驶员在起动和换档时要特别注意 缓慢地抬起离合器踏板。被牵引车的驾驶员应注意始终保持牵引绳处于绷紧状态。3概述 13/gfe）向 新宝来2008 a此勿2 文件盒3,手册，版本：07.2010 两辆汽车卜的危险警报灯都要打开,遵守不同的法规要求.点火开关必须打开，这样不会锁死方向盘，而且可以打开转 向信号灯、喇叭、车窗玻璃刮水器和车窗玻璃清洗装置。制动助力器只有在发动机运转时才工作，所以在发动机未运 转时必须用较大的力踩下制动踏板。发动机不工作时，助力转向不起作用，转向时须加大力量转 动方向盘。手动变速器和自动变速器不能得到润滑的情况下，汽车只能 在驱动轮被抬升的情况下才能被牵引。对于带有尾气催化净化器的汽车而言，在尾气催化净化器高 温状态下，发动机不得通过长距离牵引方式起动，否则未燃 烧的燃油会进入到催化净化器中并燃烧。这可能会导致催化 净化器的过热损坏。关于装配手动变速箱的汽车注意事项：-在牵引起动前踩下离合器踏板并踩住，然后挂入2或3档。-打开点火开关。-车辆行驶达到一定的速度时松开离合器踏板。-只要发动机被牵引起动，立刻踩下离合器踏板并挂入空档，以避免撞到牵引车。关于装配自动变速箱的汽车注意事项：团而由于技术上的原因,不能牵引起动装备自动变速箱的车辆e 档位位置“N”。牵引速度不得超过50 km/h。牵引距离最多为50公里。距离较远时汽车前部驱动轮必须抬起。原因：在发动机未运转时变速箱油泵不工作，变速箱在汽车行驶 速度较高且距离较远时不能得到足够润滑装配自动变速箱的汽车只有在汽车前部驱动轮被抬起的时候才可 被牵引.原因：在车尾部被抬起时，驱动轴反向旋转，因此自动变速箱内 的行星齿轮达到很高的转速，导致变速箱在很短时间内会被严重 损坏。14 3概述新宝来2008 文件盒3,手册，版本：07.20103.2用升降台和维修厂汽车千斤顶举升车辆3.2.1安全提示:出注意!.将钟开上升降台前,必须保证底部的军祭部件和升降台之 间有足够的间距.将车开上升降台前必须确保车童不超出升降台允许的起重 量.为逑免损坏汽车底板或使汽车修斜,只允许在接定的支薜点 35汽车.在举升汽车后,即便只有一个照动轮还在地面上,也不得起 动发动机或挂入档位,否则有发生事故的危险/如果要在汽车下作业,则必须用合适的垫块牢靠地支撑住汽 车.3.2.2升降台和维修厂汽车千斤顶的支撑点：前部支撑点：-在下边梁标记区域内-箭头A-或底板垂直加强件上-箭头B安 装支撑盘。,注意1甦意,升降台支撑盘的正中必须平放在底板加强件上.后部支撑点：-在下边梁标记区域内-箭头A-或底板垂直加强件上-箭头B安 装支撑盘。A注意!要注意,升降台支摞盘的正中必须平放在底板加强件上.3.3 贴签3.3.1贴上标签“您汽车的第一项保养”（在交车检 查时）：标签“您汽车的第一项保养”-将标签贴在驾驶员一侧的车门立柱（B柱）上！3.3.2贴上“您汽车的下次保养项目”标签：保养贴签“您汽车的下次保养项目”：在换油保养或者检查保养 上打义（卜次到期的）并填写日期/行驶里程。3概述 15新宝来2008 文件盒3,手册，版本：07.2010-将标签贴在驾驶员侧的车门立柱（B柱）上.3.4连接诊断设备 3.4.1连接汽车诊断、测量和信息系统-VAS 5051B-或汽车诊断和保养信息系统-VAS 5052-并选择功能所需要的专用工具和维修设备 汽车诊断、测量和信息系统-VAS 5051B-汽车诊断和保养信息系统-VAS 5052-诊断电缆-VAS 5051/6A-A注意!进行试车时必须总是把检查和潴装置安放在后排座椅上.试车期间只允许由另一个人操作仪器.16 3概述新宝来2008 a/gfej信文件盒3,手册，版本：07.2010处勿W按照下列步骤进行作业：-将诊断电缆的插头插到诊断接口上。-打开测试仪。-打开点火开关。现在依照屏幕上的显示操作，以便起动所需的功能。3.5汽车识别号发动机舱内的标次位置汽车识别号打印在前纵梁的延长件上-箭头-。汽车识别号还位于前风窗的左下侧-箭头-。Jr3.5.1汽车识别号的编码方式:3A21527000048LFV制造商符号 填充符号|型号 2007年款3.6汽车数据牌中国生产的新宝来车型数据牌-箭头-位于发动机舱内左悬挂支座 上。:生产车间 流水号/-vy-I CF0OQ030|3概述 17/gfe）向 新宝来2008 a文件盒3,手册，版本：07.2010贴签包括下列汽车数据：1-商标、型号2-车辆识别代号3-制造日期、总质量、乘坐人数4-发动机型号、额定功率、排量3.7关于与时间或行驶里程相关的保养信息3.7.1保养识别本车的保养周期是按时间或行驶里程计算的。2富岫一汽大嫌辅限公司冲国制造FV7162XATGLFV2A2155830002833喻呻函姆a顾 蚓就履期人4 理鹦的血n毓娘：EKI kwD9：CF02-10303.8 发动机代码和发动机编号发动机代码和发动机编号位于：汽车数据牌上=17页。或二动力装置；修理组00；技术数据；技术数据；发动机 编号。3.9 发动机机油标准汽油发动机PR 编号（QGO、QG2）大众标准4缸501 01/502 00 或 504 0018 3概述新宝来2008 文件盒3,手册，版本：07.20104 工作描述4.1 控制臂球头：目检-检查控制臂球头的防尘罩-箭头-是否有泄漏和损坏。4.2 手动变速箱：检查手动变速箱齿轮油油位，必要时添加-作业流程=02T型5档手动变速箱；修理组：34;操纵机 构、壳体：排放、加注和检查变速箱油，=02J型5档手动 变速箱；修理组：34;操纵机构、壳体；排放、加注和检查 变速箱油。4.3 自动变速箱：检查自动变速箱油油位，必要 时添加-作业流程=09G型6档自动变速箱；修理组：37;操纵机 构、壳体：检查ATF油液位及添加ATF油。4.4 7档双离合器变速箱(DSG)0AM：更换齿 轮油-作业流程=7档双离合器变速箱0AM;修理组34;操纵机 构、壳体；更换齿轮油。4.5 蓄电池：检查蓄电池接线柱是否牢固所需要的专用工具和维修设备扭矩扳手-V.A.G 1331-或扭力扳手(5-50 Nm)-Ha zet 6290-1 CT-团蛔牢固安装蓄电池接线柱方能确保蓄电池无故障运行而且经久耐 用。按照下列步骤进行作业：-沿-箭头一方向向上翻开盖板。4工作描述 19新宝来2008 文件盒3,手册，版本：07.2010-通过来回晃动蓄电池负极导线-1-和蓄电池正极导线-2-,检 查蓄电池导线接线柱在蓄电池正负极上的安装是否牢固。注意/为通免发生事故,在紧固不牢固的蓄电池正极接线柱前,必频 先将负极上的蓄电池接线柱断开.如果正极上的蓄电池接线柱不牢固：-首先将蓄电池负极上的蓄电池接线柱-1-脱开。-在蓄电池正极上以9 Nm的力矩拧紧蓄电池接线柱-2-。-重新连接蓄电池负极接线柱-1-，然后以9 Nm的力矩拧紧。如果负极上的蓄电池接线柱不牢固，-将蓄电池负极上的蓄电池导线接线柱-1-以9 Nm的力矩拧紧。团提示蓄电池重新连接口电器设备;修理组:27;起动机,供电,GRA；连接和断开蓄电池接线连;连接蓄电池接线。4.6 蓄电池：检查蓄电池：检查=电器设备；修理组：27;起动机，供电，GRA;检查蓄电池。4.7 检查轮胎：状态、轮胎胎面、充气压力、胎 纹深度检查轮胎状态=20页检查轮胎胎面=21页检查轮胎花纹深度（包括备用车轮）=21页一般说明n 21页检查并在必要时校正轮胎充气压力n 22页4.7.1检查轮胎状态A注意!当确定有故障时一定要检查是否必须更换一个新轮给.20 4工作描述新宝来2008 盾给向文件盒3,手册，版本：07.2010 彩在交车检验时的检香：-检查轮胎滚动面和胎壁是否损坏以及是否有异物（如钉子或 碎片）。在检查保养时的检查：-检查轮胎滚动面和胎壁是否损坏以及是否有异物（如钉子或 碎片）。-检查轮胎是否被侵蚀、滚动面单侧磨损、胎壁疏松多孔、切 口和刺穿。4.7.2检查轮胎胎面根据前车轮的运行状况可以判断，是否需要检查前束和车轮外倾 角：轮胎花纹上有毛刺表示轮距有误。在大部分情况下，轮胎滚动面单侧磨损严重是因车轮外倾故 障造成的。如果发现此类磨损现象，进行四轮定位（维修措施）予以校正。4.7.3轮胎花纹深度（包括备用车轮）：检查检查花纹深度：最低花纹深度：L 6 mmTI提示.由于法规不同,该值在某些国家是不同的。如果在轮胎圆周多处1.6 mm高的磨损标记-箭头位置上没有 花纹了,则表明达到了最低花纹深度。加果花纹深度接近法律允许的最低花纹深度,告知客户。4.7,4 一般说明丛注射!为了行车安全,只应将相同错构和花阚格的轮船安装在同 一辆汽车上iU提示.轮胎充气压力表格上的数据对普通轮胎以及所有出厂前安装 的轮胎都有效。注意表格中列出的轮胎充气压力值适用于冷态轮胎。当轮胎 处于热态时，不要降低或提高轮胎充气压力。相应车型的充气压力值的标签贴在油箱盖内侧或在驾驶员侧 的B柱上。调整轮胎压力与车辆负载相适应。.备胎的压力应为该车型所规定的最高轮胎充气压力。冬季轮胎4工作描述 21/gfe）向 新宝来2008 a文件盒3,手册，版本：07.2010U提示关于由我们推荐的冬季轮胎的重要信息参见=ElsaWin;技 术信息;车轮和轮胎疑难解答。对于冬季轮胎而言,轮胎充气压力至少须提高0.2巴。4.7.5检查并在必要时校正轮胎充气压力所需要的专用工具和维修设备轮胎充气设备-VAS 521&或大众公司认可的的轮胎充气设备汽油发动机1.6L/74kW n 22 页2.0L/88kW=22 页汽油发动机排量/功率1.61/74 kW轮胎尺寸半教的前（bar）后(bar)前（bar）后(bar)195/65 R 151.91.92.12.8备胎：保持最高充气压力汽油发动机排温/功率2.01/88 kW轮胎尺寸半载前（bar）后(bar)前（bar）后（bar）195/65 R 151.91.92.12.8备胎：保持最高充气压力4.8更换制动液注重/切勿将制动液与含丁物油的液体（机油、汽油、清洁剂）据台.矿物油会损坏制动装置的密封件和密封套.制动液是有毒的.兄弟制动液有篇蚀性,因此不允许与油 雌勉.翎动液具有吸湿性,会从周围环境中吸取湿气,因此必窥将 其保存在密闭容器中.如果制动液溢出,要用大量的水冲洗.注意废弃物助定122 4工作描述新宝来2008 盾专电文件盒3,手册，版本：07.2010所需要的专用工具和维修设备 制动液加注及排气装置-VAS 5234-或 制动液加注及排气装置-V.A.G 1869-排气设备工装套件-V.A.G 1869/4-制动踏板加载装置-V.A.G 1869/2-从制动液储液罐上拧下密封盖-1-。1I W0O1101 1V.A.G 1869|W00(M57 V.A.G 1869/2|WOOQ679 4工作描述 23新宝来2008 文件盒3,手册，版本：07.2010-用制动液加注及排气装置-VAS 5234-的吸油软管将制动液储 液罐中的制动液抽出。好制动液储液罐上的筛网不得拆除。A注意!
