自动化工程师（专业）考试试题 A卷
部门 姓名
一、 单、多项选择题（10×2=20分）
1．PLC的工作方式是（      ）。
A 等待工作方式 B 中断工作方式
C 扫描工作方式 D 循环扫描工作方式
正确答案：D
2.PLC设计规范中,RS232通讯距离是多少?
A 1300M　 B 200M　 C 30M　 D 15M
正确答案：D
3.PLC输出方式为晶体管型时，它适用于哪种负载。
  A、感性   B、交流   C、直流   D、交直流
正确答案：C
4.用于连接其他可编程控制器的PLC模块是（ C ）。
A、接口模块 B、I/O模块 C、通信模块 D、功能模块
5、Unity Pro可以用以下哪些语言编程（ ）
A、梯形图 B、功能块图表
C、顺序流程图 D、结构化文本 E、指令表
正确答案：A,B,C,D,E
6、Unity Pro可以与下面哪些软件共存在一台计算机中（ ）
A、Concept B、Unity Studio
C、Update D、PL7
正确答案：A,D
7、中间继电器的电气符号是：（　　 ）
　A、SB　　 B、KT　　　C、KA　　 D、KM
正确答案：C
8、 用来累计比CPU扫描速率还要快的事件的是（       ）。
A高速计数器     B 增计数器      C 减计数器    D 累加器
正确答案：A

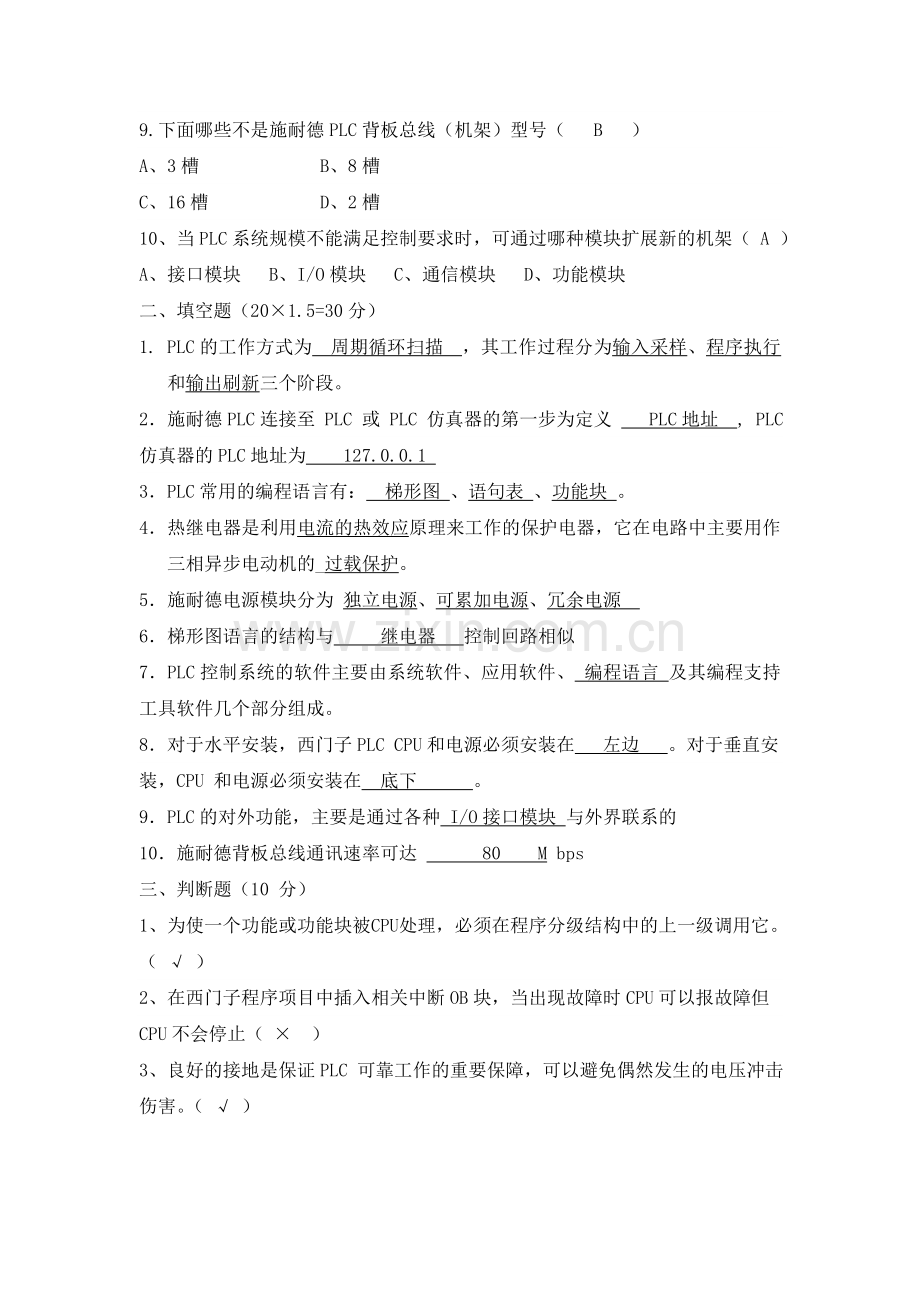

9.下面哪些不是施耐德PLC背板总线（机架）型号（ B ）
A、3槽 B、8槽
C、16槽 D、2槽
10、当PLC系统规模不能满足控制要求时，可通过哪种模块扩展新的机架（ A ）
A、接口模块 B、I/O模块 C、通信模块 D、功能模块
二、 填空题（20×1.5=30分）
1. PLC的工作方式为 周期循环扫描 ，其工作过程分为输入采样、程序执行和输出刷新三个阶段。
2．施耐德PLC连接至 PLC 或 PLC 仿真器的第一步为定义 PLC地址 , PLC 仿真器的PLC地址为 127.0.0.1
3． PLC常用的编程语言有：　梯形图 、语句表 、功能块 。
4． 热继电器是利用电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的_过载保护。
5． 施耐德电源模块分为 独立电源、可累加电源、冗余电源
6．梯形图语言的结构与 继电器 控制回路相似
7．PLC控制系统的软件主要由系统软件、应用软件、 编程语言 及其编程支持工具软件几个部分组成。
8．对于水平安装，西门子PLC CPU和电源必须安装在 左边 。对于垂直安装，CPU 和电源必须安装在 底下 。
9．PLC的对外功能，主要是通过各种 I/O接口模块 与外界联系的
10．施耐德背板总线通讯速率可达 80 M bps
三、判断题（10 分）
1、为使一个功能或功能块被CPU处理，必须在程序分级结构中的上一级调用它。（ √ ）
2、在西门子程序项目中插入相关中断OB块，当出现故障时CPU可以报故障但CPU不会停止（ × ）
3、良好的接地是保证PLC 可靠工作的重要保障，可以避免偶然发生的电压冲击伤害。（ √ ）

4、PLC扫描周期主要取决于程序的长短（ √ ）
5、Unity Pro中断点不是在所有程序中都能设定。（ × ）
6、安装PLC柜内各种元件安装时应该确保金属可靠连接消除金属表面保护的涂料如背板的油漆（ √ ）
7、变频器故障跳闸后，欲使其恢复正常状态，应按RESET键 （ √ ）
8、施耐德PLC电源模块一般放在第一槽或最后一个插槽 （ √ ）
9、PLC的软继电器编号可以根据需要任意编写。（ × ）
10、任何时候和变频器连接的信号电缆都需要屏蔽电缆（ √ ）
四 简答题（20分）
1. 试画出电机正反转主控制回路电路图

2、更换西门子PLC的模块需要注意以下几点（12 分）
（1）、PLC的所有模块，包括I/O模块、主机模块、通讯模块必须停电更换。
（2）、新更换的PLC模块必须与原模块型号相同，最好版本也相同；
（3）、通讯模块CP153的更换，要注意地址开关，使新更换的通讯模块与原模块一致；

（4）、更换本系统的模拟量输入模块时，要注意原模块的插接块的位置（电流、电压形式的选择，两线制与四线制的选择）；
（5）、CPU主机模块更换后要注意必须插内存卡，要通过计算机操作员站传入最新的用户控制程序；
（6）、PLC的I/O模块端子（前连接器）可以带电插拔；
（7）、更换本系统DP网接头时，请注意原拨动开关的位置；
（8）、PLC的电池也是有寿命的，电池每三年应该更换，必须用西门子公司的专用电池，其型号是：6ES7 971-0BA00；

五、编程题 （20分）
1、炼铁厂有三根运料皮带，按照顺序A、B、C排列，自动情况下逆序每隔5S延时启动就是先启动C皮带然后是B皮带和A皮带，停止按照ABC顺序停止（每隔延时10S,如果在自动运行过程中皮带出故障，前面的皮带立即停止，后面的延时停止，手动为调试状态只跟本皮带MCC状态联锁,只启动本皮带。（试用LD或LAD编程）
自动/手动 I0.0 启动/停止 I0.1 A皮带选择I0.2

B皮带选择I0.3 C皮带选择I0.4
A皮带MCC合闸准备好I1.0 B皮带MCC合闸准备好I2.0 C皮带MCC合闸准备好I3.0
A皮带MCC运行I1.1 B皮带MCC运行I2.1 C皮带MCC运行I3.1
A皮带MCC故障I1.2 B皮带MCC故障I2.2 C皮带MCC故障I3.2
A皮带重跑偏开关I1.3 B皮带重跑偏开关I2.3 C皮带重跑偏故障I3.3
A皮带拉绳开关I1.4 B皮带拉绳开关I2.4 C皮带拉绳开关I3.4
A皮带启动/停止Q1.0 B皮带启动/停止Q2.0 C皮带启动/停止Q3.0
A皮带运行Q1.1 B皮带运行Q2.1 C皮带运行Q3.1
如用LD编程参考相应施耐德规范编程
