110kV变电站工程初步设计评审表.doc

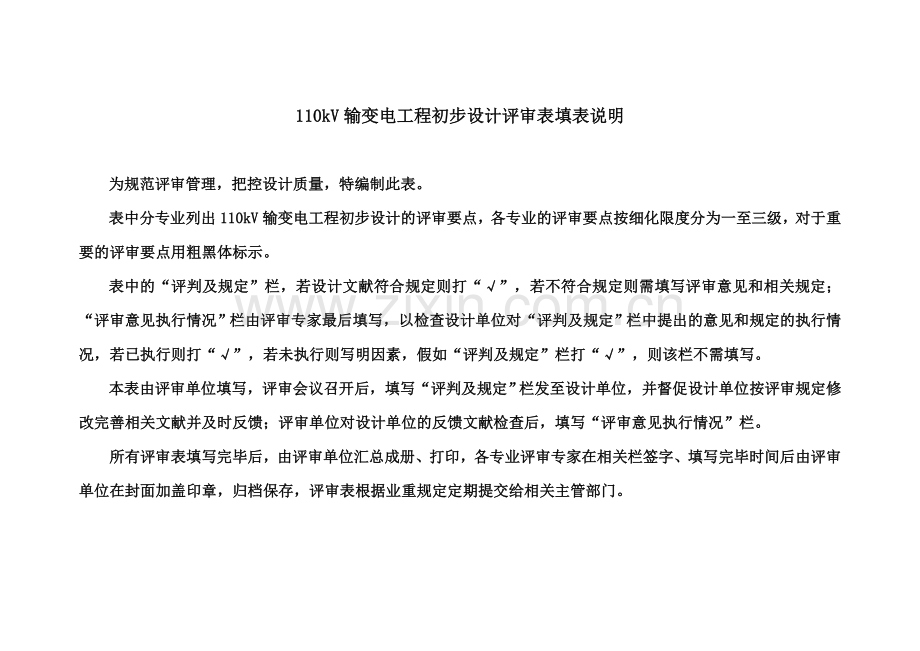

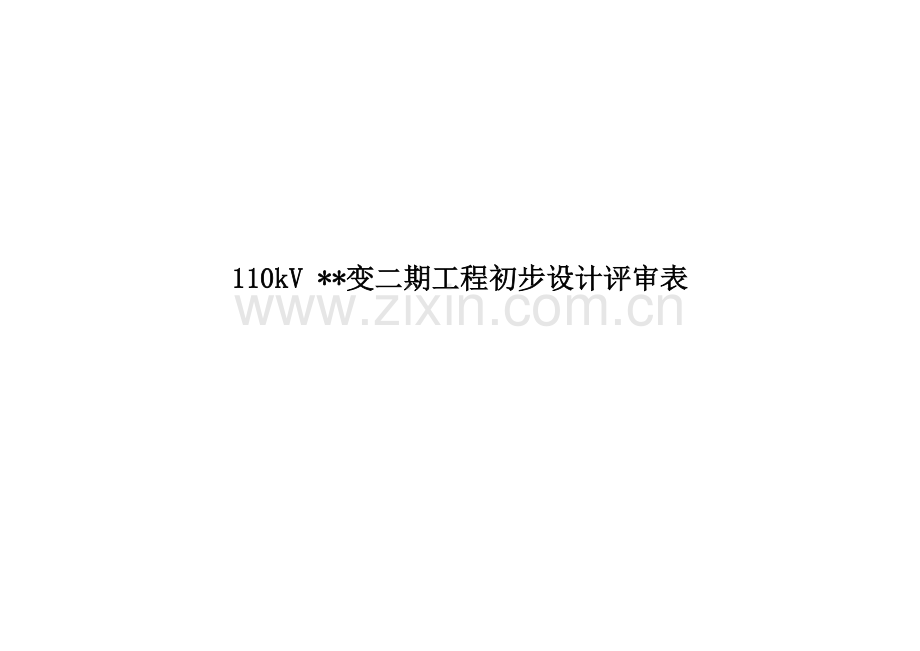

110kV **变二期工程初步设计评审表110kV输变电工程初步设计评审表填表说明

为规范评审管理，把控设计质量，特编制此表。
表中分专业列出110kV输变电工程初步设计的评审要点，各专业的评审要点按细化限度分为一至三级，对于重要的评审要点用粗黑体标示。
表中的“评判及规定”栏，若设计文献符合规定则打“√”，若不符合规定则需填写评审意见和相关规定；“评审意见执行情况”栏由评审专家最后填写，以检查设计单位对“评判及规定”栏中提出的意见和规定的执行情况，若已执行则打“√”，若未执行则写明因素，假如“评判及规定”栏打“√”，则该栏不需填写。
本表由评审单位填写，评审会议召开后，填写“评判及规定”栏发至设计单位，并督促设计单位按评审规定修改完善相关文献并及时反馈；评审单位对设计单位的反馈文献检查后，填写“评审意见执行情况”栏。
所有评审表填写完毕后，由评审单位汇总成册、打印，各专业评审专家在相关栏签字、填写完毕时间后由评审单位在封面加盖印章，归档保存，评审表根据业重规定定期提交给相关主管部门。

受**供电局委托，**********于2023年5月29日在**主持召开了110kV **变二期工程初步设计审查会议。参与会议的单位有：*******等。与会代表对*****提交的报告进行了认真的讨论，形成以下会议纪要。请设计单位按评审规定修改完善相关设计文献，并于2023年6月12日前将收口文献送至*******。
建设单位：*******
评审单位：*********等
设计单位：**********
会议纪要如下：

110kV输变电工程初步设计评审表
序号
评审要点
评判及规定
（符合规定则打“√”,故意见则填入）
评审意见执行情况
一
总的部分 评审专家：_________________ 填写时间：____年 ____月 ____日
1
设计依据

1.1
本工程可行性研究批复意见附件
√

1.2
变电站用地、用水等相关协议
不涉及

1.3
输电线路途径相关协议
不涉及

2
施工用水、用电
√

3
建设规模

3.1
调整后的可研批复建设规模及总投资与初步设计建设规模及总投资的比较
√

3.2
输变电工程涉及的单项工程
√

3.3
变电建设规模（涉及对侧变电站部分）
√

3.4
线路建设规模（涉及光纤建设部分）
不涉及

3.5
光纤通信工程
√

4
110kV标准设计和典型造价应用差异表
二期工程，不涉及

二
电力系统部分 评审专家：_________________ 填写时间：____年 ____月 ____日
1
系统一次部分

1.1
变电站建设规模论述及主变参数选择

1.2
线路建设规模论述

1.3
母线穿越功率

1.4
同期点设立
请报告中补充同期点设立相关内容

1.5
系统阻抗及短路电流计算
请校核系统阻抗及单路电流计算

1.6
调相调压和无功分组（涉及电容电抗率的选择）
请补充调相调压和无功分组的相关内容

1.7
消弧线圈的配置
请核算35kV侧消弧线圈容量，并补充10kV侧是否需要加装消弧线圈（或预留消弧线圈场地）

2.
系统继电保护及安全自动装置

2.1
核算系统继电保护及安全自动控制装置与可研批复的一致性
√

2.2
线路对侧的保护配合问题是否合理
无

2.3
线路保护配置
√

2.4
母线保护配置
无

2.5
故障录波装置
√

2.6
备自投装置的设立（BZT）
√

2.7
低周减载装置的设立
无

三
变电一次 评审专家：_________________ 填写时间：____年 ____月 ____日
1
电气主接线

1.1
推荐方案主接线型式选择的合理性
1、#2主变35kV、10kV进线侧保护级电流互感器应靠近母线侧。
2、#2主变110kV进线电流互感器按5个级次配置即可。

1.2
标准设计模块的应用情况及差异
√

2
重要电气设备选型

2.1
是否根据污秽等级、地震烈度、海拔高度、风速等环境条件选择设备
√

2.2
是否满足远景年短路电流水平的规定
1、 根据战河变110kV出线现状重新计算短路电流，作为本期新增设备选择及效验原有电气设备的依据。
2、 110kV出线电流互感器及#1主变110kV侧电流互感器已在牦牛坪风电场接入工程及220kV凤鸣变对侧工程中考虑更换，本期工程不予考虑。
3、 110kV母线的更换列入牦牛坪风电场接入工程项目，本工程不予考虑。

2.3
设备参数是否满足规定（如断路器开断电流、隔离开关特殊接地开关、在线监测等）
110kV电流互感器选用SF6电流互感器。

2.4
导体选择
√

2.5
核算电气一次设备和材料工程量
√

2.6
采用新型设备的依据及其合理性
无

3
电气总平面和配电装置

3.1
推荐方案各级配电装置选型和布置的合理性
1、 贯彻10kV配电室Ⅱ段母线现状及本期新增的开关柜布置的位置。
2、 牦牛坪风电场接入工程已完毕施工图设计，本期工程的电气总平面布置应参考牦牛坪风电场接入工程施工图的图纸。

3.2
方案比较及其论述的合理性
√

3.3
标准设计模块的应用情况和差异
二期工程，不涉及

4
绝缘配合和防雷接地

4.1
各电压等级电气设备的绝缘配合原则及防止过电压措施的对的性、合理性 （高海拔地区的设备外绝缘选择）
√

4.2
避雷器选型及其配置情况的对的性、合理性
√

4.3
防雷保护
√

4.4
土壤电阻率论述和接地方案的合理性
√

5
站用电

5.1
站用电引接、站用电接线及组屏
不涉及

5.2
站外电源引接方案的合理性
不涉及

6
全站照明
不涉及

7
电缆敷设及防火
√

8
对侧变电站工程
不涉及

8.1
110kV电气主接线

8.2
110kV电气平面布置及新增间隔布置

8.3
设备选型及校验

序号
评审要点
评判及规定
（符合规定则打“√”,故意见则填入）
评审意见执行情况
二
变电二次 评审专家：_________________ 填写时间：____年 ____月 ____日
1
核算设计文献是否符合相关的行业、公司设计内容深度规定
√

2
监控系统
1、 提供主控室屏位布置现状（涉及牦牛坪风电场接入工程后新增屏位的布置情况）。
2、 修改本期工程接入后主控室布置图，应有尺寸标注。

2.1
核算监控系统配置的合理性

3
元件保护

3.1
元件保护的配置原则
√

4
直流系统
不涉及

4.1
核算直流电源系统配置方案

5
安全监视系统
不涉及

5.1
核算摄像布点及图像传输方案

6
对侧变电站工程
不涉及

序号
评审要点
评判及规定
（符合规定则打“√”,故意见则填入）
评审意见执行情况
三
通信 评审专家：_________________ 填写时间：____年 ____月 ____日
1
核对建设规模与可研批复的一致性
√

2
调度自动化

2.1
调度关系
√

2.2
核算信息采集范围的完整性
√

2.3
核算至各级主站系统通道配置
√

2.4
核算计费关口点设立方案
√新增间隔的电能表计列在220kV凤鸣变工程中。

3
系统通信

3.1
核算调度数据网接入方案的合理性
不涉及

3.2
核算综合数据网接入方案的合理性
不涉及

3.3
核算载波通信方案配置的合理性
不涉及

3.4
核算通信电源配置是否合理
√

4
光纤通信工程

4.1
光缆建设
不涉及

4.1.1
核对随线路建设的光缆型式和长度与线路的符合性
不涉及

4.1.2
核对站内管道光缆和通信机房至主控室的联络光缆
不涉及

4.2
光纤通信设备配置

4.2.1
核算光传输设备配置方案的合理性
光传输设备在220kV**配电装置改造工程中已考虑配置，本期工程配置PCM设备，采用租用电信2M电路接入调度端。（该通道同时用作***风电场至**地调的信息接入，*****变组织有一路载波通道。）

4.2.2
建设的电路容量与所接入的光纤环容量的一致性
不涉及

4.3
机房及电源
√配置通信电源

序号
评审要点
评判及规定
（符合规定则打“√”,故意见则填入）
评审意见执行情况
四
变电土建 评审专家：_________________ 填写时间：____年 ____月 ____日
1
政府及主管部门的批复文献及设计原始资料

1.1
场地岩土工程勘察报告、水文地质、水文气象等原始资料须完整齐全
核算场地地震动参数。

1.2
可行性研究报告批复文献、业主相关文献的贯彻
√

1.3
国土资源部门的建设项目“选址意见书”、“用地预审意见”和城市规划管理部门的“规划设计要点”等批准文献规定的贯彻
√

1.4
水源协议
沿用一期水源，应说明水源现状情况

2
总平面布置

2.1
设计文献内容深度应达成规程规定的设计深度规定
√

2.2
总平面布置应符合规程规定，拼接模块是否符合模块规定，功能分区布置应合理，进站道路途径方案是否合理，围墙内用地面积指标须符合中国南方电网公司的标准设计
√

2.3
场地设计高程应满足城市规划防洪的规定，土石方是否综合平衡
请设计说明场地有部分基坑开挖余土和主变拆除等建筑垃圾需要外运，明确运距。

2.4
各建筑物的技术经济指标（占地面积、建筑面积等）须符合中国南方电网公司《110～500kV变电站标准设计》的规定
√

3
建筑与装修

3.1
建筑物安全疏散、防火间距、防火分区等应满足现行规范规定，建筑装修设计参照中国南方电网公司标准设计方案
√

3.2
建筑工程设计应符合规划批准的建设用地位置，建筑面积及控制高度应在规划设计要点等批准文献规定范围内
√

3.3
总建筑面积应按各标准模块记录之和，面积指标须符合中国南方电网公司标准设计
√

4
结构

4.1
重要建筑物结构平面布置是否规则，建筑抗震设计所采用的建筑抗震设防类别、建筑结构安全等级应符合规程、规范规定
请核对场地地震基本烈度及抗震设防烈度。

4.2
户外构支架结构形式须符合中国南方电网公司《110～500kV变电站标准设计》的规定
核对支架工程量（按区域分别提给技经计列费用）、考虑一部分超挖回填工程量。

4.3
风荷载取50年一遇的设计基本风压值
√

4.4
配电装置采用的楼结构形式是否明确
本期新建事故油池，请说明结构选型、提出土建工程量。

5
地基与基础

5.1
对的使用岩土工程勘察报告所提供的岩土参数，对的采用岩土工程勘察报告对基础形式、地基解决、防腐措施等提出的建议并采用了相应措施
√

5.2
地基解决、边坡治理方案是否合理可行，建（构）筑物基础选型、埋深和布置、持力层等选择应合理
对原2#主变基础拆除时，请设计说明施工时尽也许少地扰动原状土，否则需采用换填解决、同时需计列土建工程量。

5.3
桩基类型的选择、桩的布置、成桩方法等应明确规定

6
通风空调

6.1
主控制室、通信机房、蓄电池室、10kV配电室、电抗器室、接地变室、电缆间等设备房间的通风空调系统的防火措施和机械排烟措施须符合规程规范和中国南方电网公司标准设计
沿用一期工程暖通设施，应补充暖通部分现状描述。
补充主控室空调设施。

7
给水排水

7.1
给水、排水各系统设计是否合理，设计技术参数是否符合标准、规范规定
补充水工部分现状描述（涉及给水、排水系统）。
应说明现有给、排水各系统是否满足本期工程的规定（除事故油池以外的水工设施）。
补充全站排水系统布置图。

7.2
水泵、水解决设备、消防设施等选型是否合理，符合系统设计的需要
新增主变需增长火灾报警点。

7.3
供水水源方案、引接管道长度、水压水量应满足变电站永久性的生活、消防用水的运营规定
应说明现有给、排水系统是否满足本期工程的规定。

8
消防

8.1
全站是否按消防规范的规定，设立了相应的消火栓、气体消防、水喷雾消防（合成泡沫）和灭火器等系统和设施，消防水量水压、蓄水池和高位水箱容积等技术参数是否合理，是否按消防规范的规定设立
补充消防部分现状描述。
贯彻说明书中现变电站设有消火栓灭火系统的准确性？
站内所有通风系统均与火灾报警系统联动, 火灾时可以自动或手动联动关闭通风系统电源。

8.2
主变圧器灭火系统方案、电容器室灭火系统等应符合规程、规范规定
√

8.3
全站建筑物应按火灾种类配置不同类型的灭火器并满足规程、规范规定，符合中国南方电网公司标准设计
补充现状描述

9
大件运送

9.1
主变运送途径方案（公路、铁路、水路及各联合方运送方案）是满足大件运送规定
希望设计沿途调查，补充描述。

9.2
公路运送长度是否明确，桥梁加固数量是否说明
说明道路运送长度内是否存在道路局部拓宽或整修、桥梁加固等，合理计列费用。

序号
评审要点
评判及规定
（符合规定则打“√”,故意见则填入）
评审意见执行情况
五
变电造价 评审专家：_________________ 填写时间：____年 ____月 ____日
1
规模与投资情况

1.1
总体规模变化情况

1.1.1
主变容量及台数
√

1.1.2
高电压等级出线回路数
√

1.2
投资控制情况

1.2.1
初步设计概算对比可研批复估算情况
√

2
政策及规定的执行情况

2.1
国家政策、行业规定（预规、定额）执行情况
√

2.2
南网相关文献规定执行情况
√

3
重要设备及材料价格

3.1
重要设备价格

3.1.1
主变压器
√

3.1.2
GIS设备

3.1.3
断路器

3.1.4
隔离开关
√

3.1.5
无功补偿
√

3.1.6
计算机监控系统
√

3.1.7
其他设备
√

3.1.8
设备运杂费

3.1.8.1
费率
核算设备运杂费率

3.1.8.2
运送方式
√

3.1.8.3
运距
核算运送距离

3.2
重要材料价格

3.2.1
硬母线
√

3.2.2
软母线
漏计软母线安装

3.2.3
10kV及以上电力电缆
√

3.2.4
控制电缆
√

3.2.5
钢管构、支架

3.2.6
钢筋
√

3.2.7
商品混凝土

4
土建、安装工程费

4.1
大型土石方费用

4.2
特殊构筑物

4.2.1
挡土墙

4.2.2
护坡

4.3
站外水、电源费用

4.4
特殊消防

4.5
全站接地的费用
√

5
概算工程量与设计工程量符合性
√

6
使用定额的合规性

6.1
套用定额子目的合规性
√

6.2
定额子目调整系数的合规性
√

6.3
定额子目换算的合规性
√

6.4
反复套用或漏套定额子目情况
√

7
取费标准合规性
√

8
土建工程重要技术经济指标

8.1
建筑物

8.1.1
主控楼
√

8.1.2
继保室

8.1.3
配电装置楼

8.2
构筑物

8.2.1
站区电缆沟
√

8.2.2
站内、外道路
√

8.2.3
站区排水
√

8.2.4
站区给水
√

8.3
场地解决
√

8.4
桩基
√

9
安装工程重要技术经济指标

9.1
变压器系统
√

9.2
配电装置
√

9.3
电力电缆
√

9.4
控制电缆
√

10
征地拆迁补偿的合理性

10.1
征地费用的单价依据、合理性
√

10.2
征地范围包含内容的合理性

10.2.1
围墙内面积

10.2.2
围墙外面积

10.3
拆迁补偿费用的依据、合理性

10.4
青苗补偿费用的依据、合理性

10.5
特殊补偿费用的依据、合理性

11
其他费用

11.1
勘察费
√

11.2
设计费
√

11.3
调试费

11.3.1
分系统调试
√

11.3.2
整套调试
√

11.3.3
特殊调试

11.4
地基及基础检测费
核算地基解决工程量

11.5
研究实验费及依据

12
其它
√
