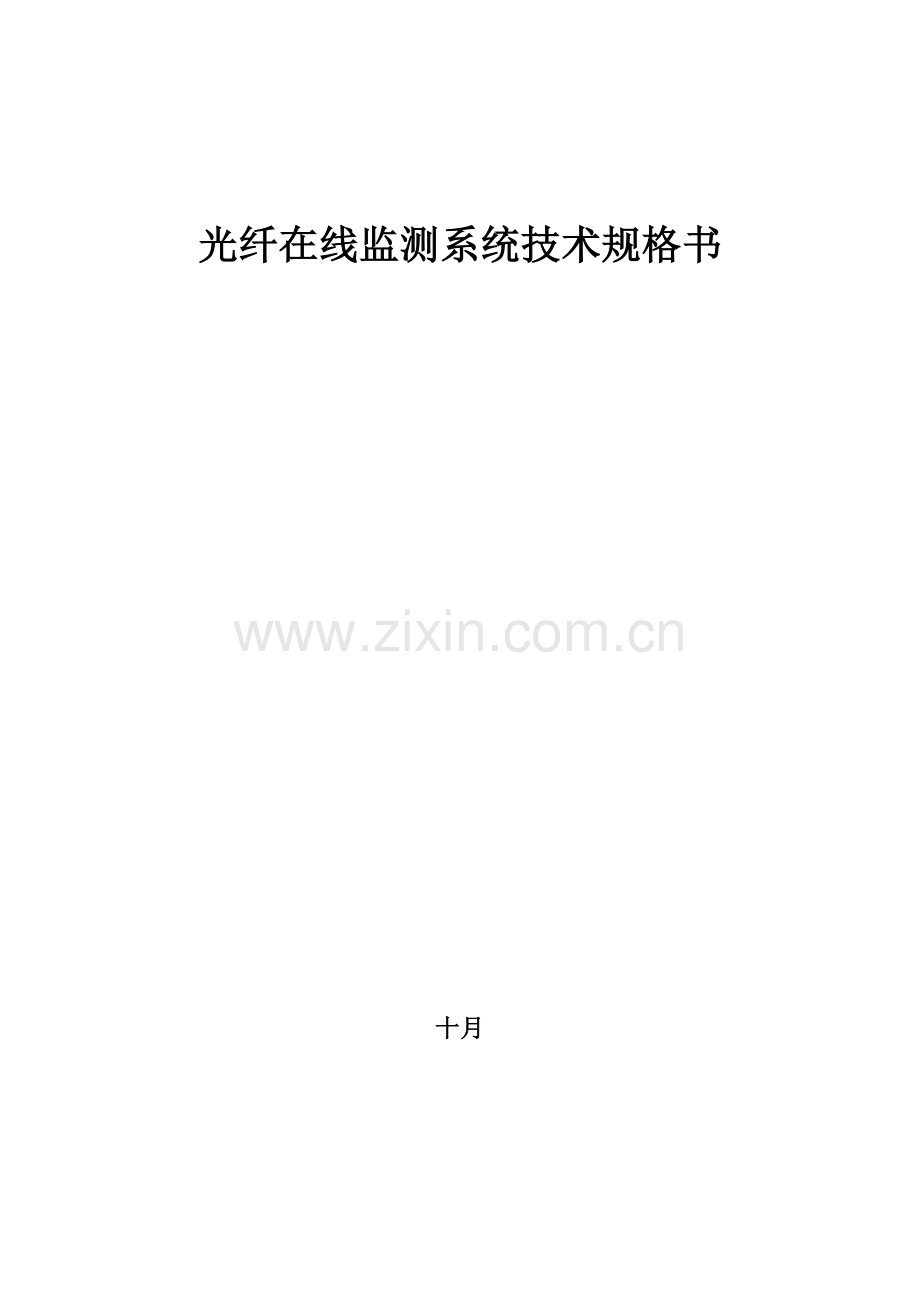

光纤在线监测系统技术规格书

十月

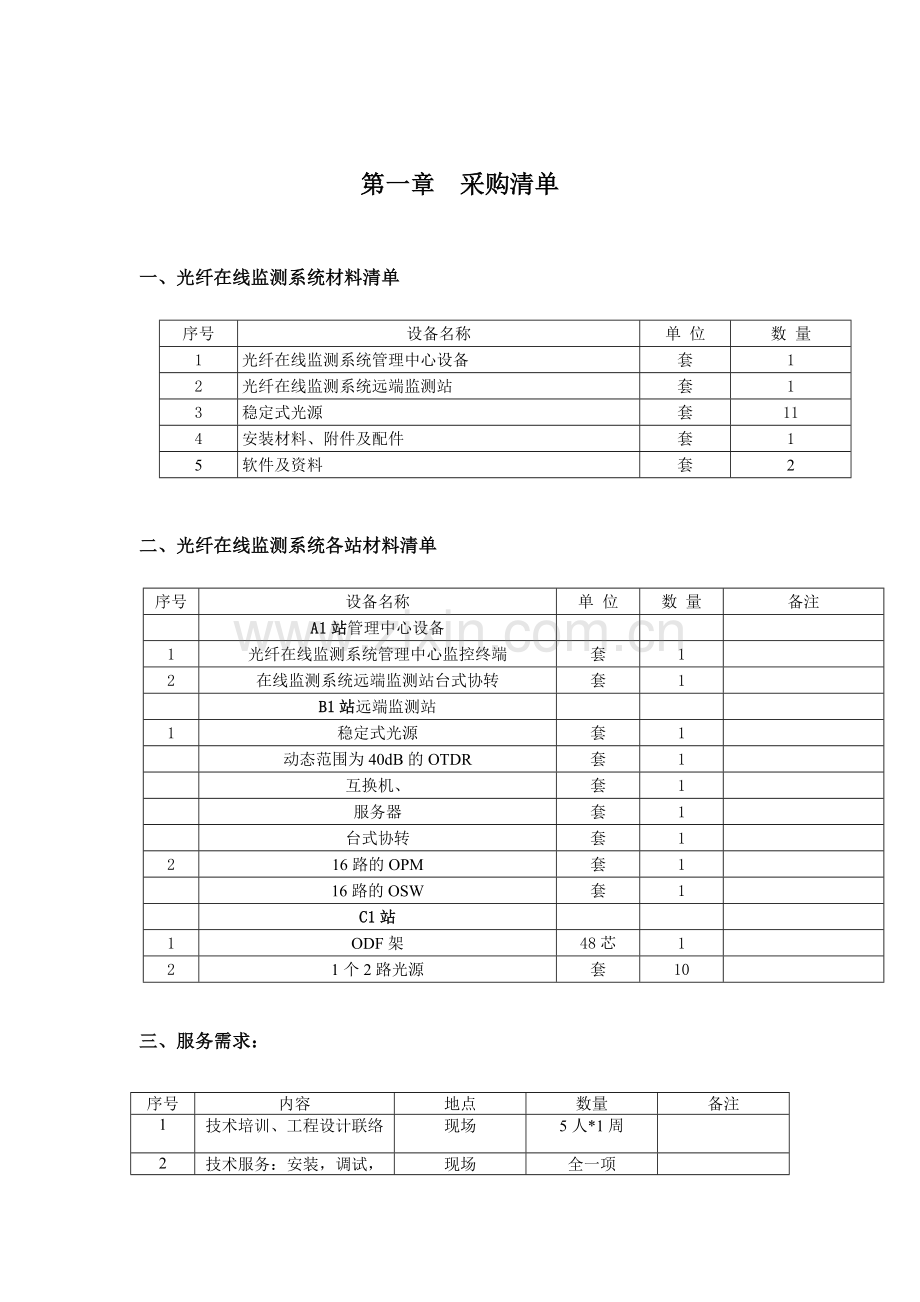

第一章 采购清单
一、光纤在线监测系统材料清单
序号
设备名称
单 位
数 量
1
光纤在线监测系统管理中心设备
套
1
2
光纤在线监测系统远端监测站
套
1
3
稳定式光源
套
11
4
安装材料、附件及配件
套
1
5
软件及资料
套
2

二、光纤在线监测系统各站材料清单
序号
设备名称
单 位
数 量
备注

A1站管理中心设备

1
光纤在线监测系统管理中心监控终端
套
1

2
在线监测系统远端监测站台式协转
套
1

B1站远端监测站

1
稳定式光源
套
1

动态范围为40dB的OTDR
套
1

互换机、
套
1

服务器
套
1

台式协转
套
1

2
16路的OPM
套
1

16路的OSW
套
1

C1站

1
ODF架
48芯
1

2
1个2路光源
套
10

三、服务需求：
序号
内容
地点
数量
备注
1
技术培训、工程设计联络
现场
5人*1周

2
技术服务：安装，调试，开通督导
现场
全一项

第二章 重要技术规格及技术条件
1.光纤在线监测系统
本线在A1站设立光纤在线监测管理中心，管理和控制远端监测站，远端监测单元设立地点为A1站,实时在线监测A1站到B1站，A1站到C1站的光纤运营情况。
光纤在线监测设备介入被测的光缆线路后，应对在用的光传输系统（SDH 622M b/s）的传输性能影响最小，以避免影响在线使用系统此后的升级；同时，在此后备用光纤扩展为在用光纤时，监测系统应不进行改造即可满足规定，投标者应有技术描述。
远端监测站监测范围的计算，应充足满足以下技术条款中对光纤测试的规定，投标商对监测范围的计算及监测设备动态范围的选择，应在投标书中给出具体描述。
1.1 系统的一般规定
1.1.1 本次招标的光纤在线监测系统应符合邮电部光缆线路监测系统的有关规定。
1.1.2本线SDH-622Mb/s接入网传输系统采用的传输波长为1310±30nm，1550±50nm，宽带，光纤在线监测子系统应采用1625nm为测试波长，系统采用1芯备用光纤进行光功率监测，1芯主用光纤OTDR在线监测，1芯备用光纤OTDR离线监测，并运用光路切换技术实现多芯光纤监测，即系统采用在线测试结合备纤测试方式实现光缆线路的监测。系统以自动方式为主，也可以人工方式进行监测。
1.1.3 光纤监测远端监测站对光纤监测的方法采用光功监测和OTDR监测相结合的测试方法。
1.1.4 远端监测站介入被测的光缆线路后，必须不影响在用的光传输系统的传输性能，涉及该使用系统的升级。
1.1.5远端监测站组成
本线在A1站设立一套光纤在线监测系统远端监测站，在B1站、C1站各设立一套稳定式光源及波分复用器（WDM）。
光纤在线监测管理中心和远端监测站不仅满足目前对光纤进行监测的需要，同时规定预留较大的扩展能力，以保证将来这几个传输节点扩展时，可对扩展的光缆进行监测。
光纤在线监测管理中心和远端监测站之间提供2M专用数据通道进行通信。投标商应对系统组网所需的信道特性、数量及接口作出技术描述，并提出采用保护通道组网的方案。
1.2 远端监测站功能及性能规定
1.2.1 远端监测站功能规定
-系统可以在线和离线方式对光缆线路中被监测光纤的状态进行监测。
-系统提供对被测光纤进行周期测试、故障告警测试、点名测试的功能。
-系统能实现四级告警：
I类告警：无光
II类告警：||光功率值|-|竣工验收值||≥|事件门限|
III类告警：超门限
IV类告警：抖动（|上次光功率值-当前光功率值|≥0.5dB）
-系统数据采集采用中断的方式，在每秒钟内对所有收发端的被测纤光功率值各进行1000次的采样，并对采样结果进行数字滤波、数据解决，以保证光功率测量的稳定性和实时性。
-系统应对光缆传输系统的影响较小，光纤监测系统的建立不应减少光缆传输系统的使用指标；投标商应从技术上描述光纤监测系统对光缆传输系统的影响。
-系统可对被测光纤全程进行测试。
-系统可对测试结果进行分析解决。
-在监测中心和监测点均可控制对光纤进行测试，并查看测试结果。
-系统必须具有的测试项目：
·光纤的全程传输损耗及光纤的光学长度
·光纤的接头损耗
·两接头之间的光纤衰减系数
-光纤测试结果的显示应当清楚、美观，应可以曲线和表格的形式显示光纤测试结果。
1.2.2 光纤监测设备功能
-提供在线和离线方式对光缆网络中被监测光纤进行监测；
-接受监测中心的控制，具有周期测试、故障告警测试、点名测试等多种测试方式；
-提供与传输系统告警输出的接口，可接受传输系统发出的告警信息；
-在监测现场操作人员可对光纤监测设备进行操作，并实现对光纤的即时监测；
-具有连续监测被测光纤通断的功能；
-可受控对多个光纤通道进行切换，实现对多根光纤的监测；
-可将告警信息和测试数据信息、工作日记等回传给监控管理中心；
-具有测试级别优先级自动辨认功能。
1.2.3 光纤监测设备结构
-光纤监测设备结构应符合开放化、标准化的规定
-光纤监测设备的总线结构应符合国际通行标准，而不是一家或几家公司标准。
-光纤监测设备的外形尺寸符合19英寸机柜标准结构，机架高度统一为2023mm。
-光纤监测设备的结构，可以满足对相同总线标准，不同厂商的光测试器件的良好适应性。
1.2.4 光纤在线监测管理中心功能
-对远端监测站进行管理和控制。
-控制监测点光纤监测设备完毕周期测试、点名测试。
-系统在进行周期测试时，测试周期长度可设，最大周期≥48小时。
-接受光纤监测设备回传的数据及告警信息。
-对测试结果进行分析，发现故障即发出告警并判别故障类别。
-光纤监测系统提供由系统管理者自由修改设立系统参数的功能，如测试参数、测试方式、告警门限、告警级别、……等。
-测试级别的优先级顺序可由操作人员设定。
-系统应集成地理信息系统功能，使光纤测试结果和光纤相关资料与电子地图有机的结合，实现故障的准确地理定位。
-系统应可对光纤测试结果与标准结果进行比较，可对光纤传输特性的劣化进行预测。
-光纤监测系统应至少保存一年以上的光纤测试数据，并可对其进行多种记录查询，打印输出。
-光纤监测系统对于光纤测试的数据，应提供智能的分析解决能力，以保证发出的故障告警或测试结果的准确、可靠。
-系统应具有向上接入高级网络管理系统的标准接口和协议，能为上级管理单位及监测中心管理者提供远程查看/管理监测中心的功能。
1.2.5 系统的安全性
-监测中心及监测点光纤监测设备的安全性要有保障措施（要有自检能力）。
-系统要有多重密码机制，密码可由系统维护人员维护。
-系统应有系统工作日记，具体记录所有的操作过程。
1.2.6 系统的可靠性
光纤监测设备在运营中对于非自身硬件故障引起的系统瘫痪，系统应在3秒种能自动恢复。
1.2.7 系统的易维护性
系统应具有模块化结构，应采用国际先进的JDSuniphase光开关模块，符合标准化，系统故障具有快速修复能力。
1.2.8 系统的易用性
-系统的应用软件应为全汉化版本，Windows 图形界面，支持简体中文。
1.2.9 系统的可扩展性
系统应可以适应光缆的扩展，为以后的升级、扩容做好预留。
1.2.10 系统组网功能
系统可通过光缆传输系统提供的二线音频通信信道实现监测管理中心与远端监测站点监测设备的组网，在音频二线通信通道正常的前提下，系统应保证监测管理中心与远端监测站点监测设备的信息传递。
1.3 光纤监测系统及光器件技术规定
1.3.1系统设备工作环境
-环境温度：+5°C～+35°C
-相对湿度：+5°C时不大于90%
-电源电压：-48V±20% 直流，正极接地
220V 交流（须配置UPS）
-系统MTBF：≥100000小时
系统设备技术性能指标
-安装：19英寸标准机架，机架高度统一为2023mm。
-通信接口：RS232或RS422/485
-监测到故障后，报警时限为3min
-从被监控的光纤发生故障的时刻到接受告警并显示该告警时的故障响应时间的时限为1分钟（不含信号传输时间）。
-光纤监测设备的平均无端障时间大于2023
-非自身故障的恢复时间：故障排除后，本系统可以在3分钟内恢复正常运营。
1.3.2 光纤在线监测管理中心技术指标
-CPU：PⅣ2.8或以上
-内存：256M（或以上）
-硬盘：80G或以上
-显示器：SVGA（或更高分辨率）
-操作系统：WINDOWS2023或以上
-打印机：WINDOWS兼容的所有打印机
-通信接口：音频二线

1.3.2.1 监测站重要硬件 机架尺寸应符合标准制式
·测试模块OTDR（单模）技术指标
-中心波长：1310nm±15nm，1550nm±15nm,1625 nm±20nm
-事件盲区：≤ 20 m（PW=50ns,回波损耗≥35dB时）
-衰减盲区：≤ 40 m（PW=50ns,回波损耗≥35dB时）
-动态范围：根据被测光缆线路中光纤通道的全程传输损耗（dB）和需要精确测量时的富余度（dB）来选择
-测量精度：±1m±10-5*选用的测试量程±取样点间距（不涉及群折射率设立的误差）
-衰减读出分辨率：0.001dB
-线性度：≤±0.05dB/dB
-离散反射率测量精度：±2.0 dB
-折射率：1.4000～1.6000
-光纤连接器：FC/PC型
-MTBF≥30年
-激光器寿命: 〉100000小时
-工作温度：0℃～+50℃
-相对湿度：+30℃时不大于90%（无冷凝）
-储存温度：-20℃～+70℃
· 程控光开关（单模）技术指标
-光通带：1310nm±15nm，1550nm±15nm,1625 nm±20nm
-回波损耗：≥50dB
-介入损耗：≤1dB（含光纤连接器）
-反复性：≤±0.05dB
-稳定性：≤±0.1dB（控制电平变化±10%）
-偏振模附加损耗：≤±0.1dB
-转换时间：≤25ms（相邻光端口）
≤15ms（每步进转换1个光端口时）
-开关寿命：≥1000000次
-光端口数: 按需可选择8，12，16，24，32或64个光端口，并可扩容
-工作温度：0℃～+50℃
-相对湿度：30℃时不大于90%（无冷凝）
-储存温度：-20℃～+70℃

·波分复用器（WDM单模）技术指标
-复用波长：1310nm、1550nm/1625nm
-输入波长：1310±30nm，1550+15nm/-50nm，1625+30nm/-10nm
-介入损耗：（1310nm/1550nm/1625nm）：≤0.8dB
-隔离度（各端口之间）：≥40dB
-回波损耗（所有端口）：＞45dB
-插入损耗: ≤0.5dB
-反射损耗: ≥45dB
-年故障率：≤0.1/1000只

·光滤波器（单模）技术指标
-通阻规定：1310nm通/1550 nm阻、或1550nm通/1625nm阻
-通带宽度：±50nm
-隔离度：≥ 40dB
-介入损耗：≤0.5dB
-年故障率：≤0.1/1000只
-回波损耗: ≥45dB
-插入损耗: ≤0.5dB

1.3.2.2光功率检测模块重要硬件 机架尺寸应符合标准制式
·光功率监测单元技术指标
-波长范围：1200nm～1650nm
输入光功率范围：0 ～ -80dB
分辨率：0.1dB
稳定度：±0.1dB
电信号转换时间：≤25ms
回波损耗：≥45dB
-监测光通道数：按需可选择8，12，16，24，32或64个光端口，并可扩容
-光纤连接器：FC/PC型
-MTBF：≥30年
-工作温度：0℃～+50℃
-相对湿度：30℃时不大于90%（无冷凝）
-储存温度：-20℃～+70℃

·光纤耦合器（单模）技术指标
-光通带：1310±30nm，1550±50nm，宽带
-分光比：1%：99%至10%：90%
-插入损耗：0.3dB
-年故障率：≤0.1/1000只
-光纤连接器耦合损耗: ≤0.5dB
-光纤连接器回波损耗: ≥45dB
2. 其他
2.1 技术建议书
2.1.1 本招标书提出的规定和技术条件，投标书必须逐项作响应性应答（即说明如何满足），否则即认为卖方不满足买方规定。对招标书提出的规定中不能达成及有偏差的各点，需具体说明其不能达成及偏差的因素。在未经双方商订作为订货协议的附件之前，买方保存对本技术规范书解释和修改的权利。
2.1.2 设备系统的介绍。
2.1.3 设备配置、设备数量计算及设备数量表（应涉及备件明细表）。
2.1.4 机房设备平面布置图及系统构成方式图（由招标商提供）。
2.1.5 所建议的设备已接受订货和已安装、开通使用的数量及地点，以及这些设备开通后运营的资料。
2.1.6 机架及设备的散热量及耗电量数值及计算方法。
2.1.7 环境规定。
2.1.8接地规定、防雷及防电磁干扰性能，以及监控/监测设备与被监控/监测设备间互不影响的措施。
2.1.9 验收测试标准、自动测试功能。
2.1.10 提供设备各项技术指标和数据。
2.1.11 所提供文献的目录。
2.2 报价规定
2.2.1 报价的项目清单：
(1) 设备费：分别报价，分别开列清单，再合总价。
(2) 服务费：
·技术服务（安装、调试、开通）
·设计联络(厂内、现场)
·培训（厂内、现场）
2.2.2 投标方如有推荐更好的新方案或最新技术，可以供买方参考和选用的项目，可以在选择项目中提出，并单独进行报价，不计入总价。
2.2.3 招标书所规定的所有各种报价均计入总价，不能随意列入选项中，否则，作为严重不合格项解决。
2.2.4 以上所有各项均以人民币设备现场的报价。如有优惠折扣，应在总报价中标明折扣率，并折扣后的总价作为总报价。
2.3 检查、测试和验收
2.3.1 出厂检查测试
2.3.1.1 设备出厂前应进行单体测试和系统测试。所测试的设备应为买方所购买的产品。买方认为有必要时可派员观测对所订购设备的检查和测试情况。
2.3.1.2 出厂测试后，投标者应将测试记录送交买方。
2.3.1.3 投标者须提供一份有关交付安装的设备、材料、备品备件、工具及技术文献的日程安排，该安排将在协议签定期具体贯彻后方可执行。
2.3.1.4 所有设备到达施工现场后若发现材料、元器件缺损或性能劣化，均应由投标者无偿补齐或更换，并不得延误工期。
2.4 现场安装、测试和验收
2.4.1 卖方的责任涉及从设备的设计、制造到整套设备的交付使用（涉及有关设备的连接）以及技术条款所规定的正常运转，在产品安装和交付使用期间，卖方应派适宜的技术人员到用户工地进行指导，并对整个系统调试、开通负责。
2.4.2 对系统测试，投标者应提供系统测试具体内容和指标、测试方法、应用仪表等，并对测试结果及系统的所有开通使用负责。系统测试合格后方可开始运营。
2.4.3 投标者应在投标文献中对设备安装、调试及开通时间、周期提出具体建议，并列出卖方派出指导安装及调试人数和所需费用。
2.4.4 设备安装并调试完毕后，对系统进行全面测试，所有项目测试合格之日起，即进入质量保证期。
2.4.5 投标者须提出系统测试计划供买方参考，系统测试应包含如下内容:
(1)性能测试
(2)功能测试
(3)模拟故障及自动诊断
2.4.6 系统安装和调试在卖方人员指导下进行。安装前，卖方应提供技术资料、安装手册、现场指导等。对系统测试卖方应提供具体内容、指标、测试方法及所用仪表等。
2.4.7 系统测试应有买卖双方技术人员同时到场分别进行。假如买方对卖方的测试资料认可的话，则可不再反复测试。所需仪表所有由卖方解决。
2.5 技术服务及技术培训
2.5.1 技术服务
2.5.1.1 安装技术指导
在本工程开通验收测试合格以前，投标者应向买方提供安装调试的技术指导。
2.5.1.2 维护技术支援
2.5.1.2.1 在安装期与运营期内，投标者应免费提供任何由于系统设计、设备制造、安装等缺陷引起的设备更换和软件修改及所需工具。投标时，应在标书中明确卖方提供该项支援的响应时间。
2.5.1.2.2 在验收前，买方需改善所提供的设备时，投标者应免费提供所改善的设备。
2.5.1.2.3 投标者所提供的系统，假如在质量保证期满后有任何性能或功能的改善，投标者应书面告知买方其改善的具体情况，并提供优惠报价，以便买方选择。买方需增订备件时，卖方应以不高于协议单价的价格供货。
2.5.2 技术培训
2.5.2.1 卖方应提供良好的技术培训条件，要使买方人员完全掌握该项设备的技术，涉及工程施工及平常维护等。技术培训的地点和时间等由投标者在其投标书中提出具体建议并报价。
2.5.2.2 投标者提供的培训教师须用中文书写与讲解，熟悉本专业知识及具有相称的教学经验。
2.5.2.3 投标者应提供培训的具体计划及教材(中文)。
2.5.2.4 培训教材应提供与所供应的设备一致的最新版本，采用标准符号及词汇，并保证每个学员一套。
2.5.2.5 投标者应提供培训人员实习所需的设备、工具，测试仪表及器材等。
2.6 技术资料
2.6.1 投标者应能在协议生效后２个月内提供6套与工程设计及运营维护管理有关的技术资料。
2.6.2 技术资料规定用英文/中文书写，并使用国际通用的图型和符号。技术资料的清单应有简洁明了的名称和编号。
2.6.3 在产品交货前，投标商应提供2份（或双方商定的数量）完整的技术文献。
2.6.4 投标商应提供一份涉及全套文献在内的文献清单，所有技术文献应有简洁明了的名称和编号。
2.6.5 技术资料的内容
投标商应提供工程设计及运营维护管理所需的全套技术资料。涉及：
（1）工程设计的技术资料和图纸；
（2）设备的具体应用信息，涉及：外形尺寸，设备维护建议等；
（3）设备的安装及操作维护手册；
（4）设备的控制过程，遥控注意事项；
（5）工厂测试及现场测试方法、环节及测试表格；
（6）监控接口及通信协议。
2.7 质量保证期
2.7.1 设备由买方验收合格开通之日起进入质保期，为期十二个月。
2.7.2 在质量保证期内，卖方应负责免费更换或修理任何由于在产品设计原材料、工艺质量等方面有缺陷的设备。
2.7.3 在质量保证期内，如发现卖方没有按本技术规范书的规定去做，买方有权规定补偿。
2.7.4 收到买方规定补偿的文献后，在双方批准的时间内，卖方应免费更换规定补偿的设备，并负责将其运至施工现场。假如买方自己能克服设备的重要缺陷，则卖方应承担由此引起的费用。
2.7.5在质量保证期内，由于所供设备的缺陷而在任一施工现场出现系统故障，则该有故障的设备的质量保证期应从系统故障恢复之后重新计算。
2.7.6在质量保证期内，卖方应派技术人员去施工现场，给买方人员技术支援以对提供的设备进行平常维护。
2.7.7 在质量保证期内，发现已安装的设备存在缺陷，应由卖方补偿。
2.8 包装
卖方须对设备进行结实的包装，并采用防潮、防尘、防蚀、防碰等措施，以便经受大批货品的运送和装卸，保证货品安全到达现场没有任何损坏。
