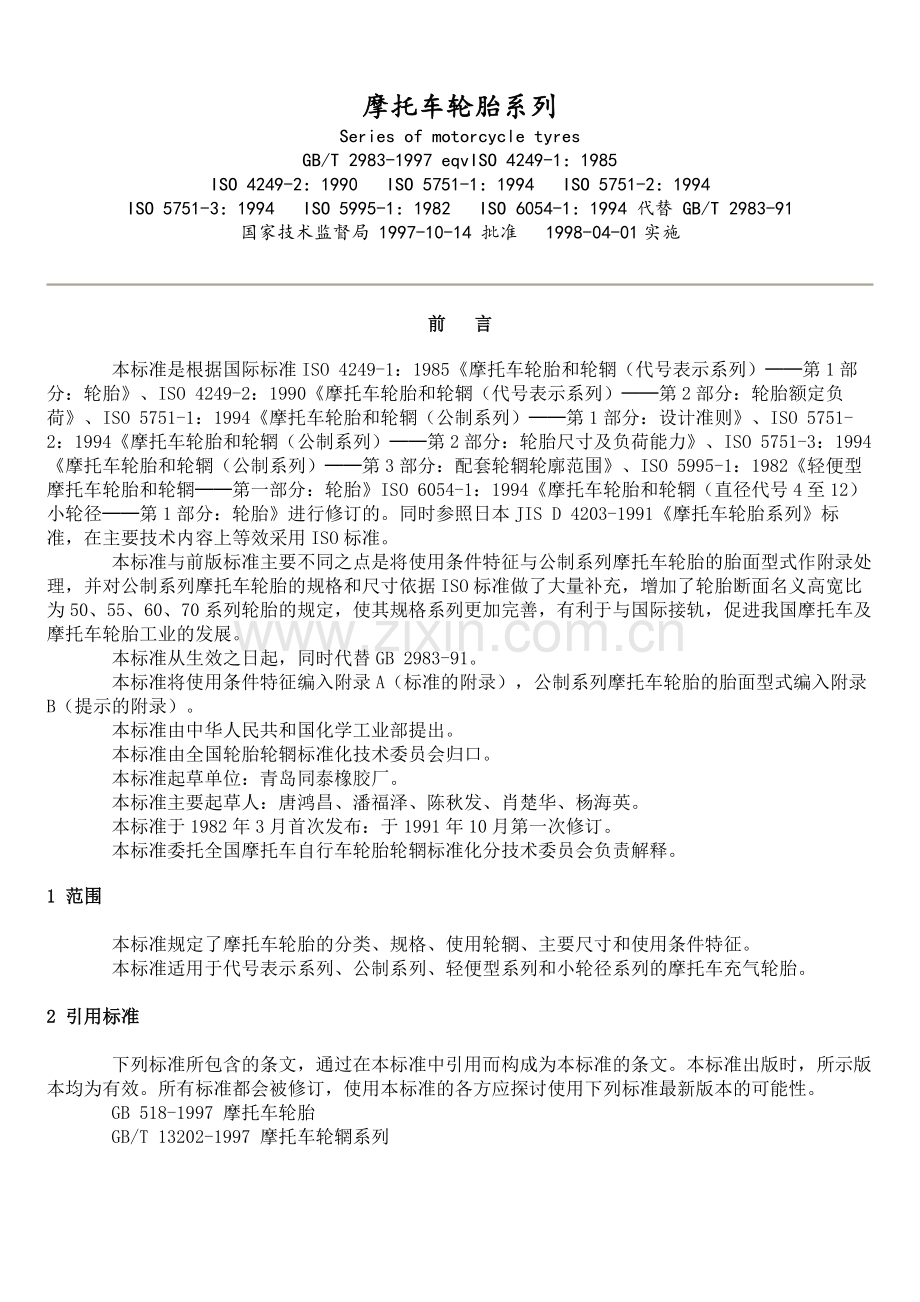

摩托车轮胎系列Series of motorcycle tyresGB/T 2983-1997 eqvISO 4249-1：1985ISO 4249-2：1990 ISO 5751-1：1994 ISO 5751-2：1994ISO 5751-3：1994 ISO 5995-1：1982 ISO 6054-1：1994 代替 GB/T 2983-91国家技术监督局 1997-10-14 批准 1998-04-01实施 前 言 本标准是根据国际标准ISO 4249-1：1985摩托车轮胎和轮辋（代号表示系列）第1部分：轮胎、ISO 4249-2：1990摩托车轮胎和轮辋（代号表示系列）第2部分：轮胎额定负荷、ISO 5751-1：1994摩托车轮胎和轮辋（公制系列）第1部分：设计准则、ISO 5751-2：1994摩托车轮胎和轮辋（公制系列）第2部分：轮胎尺寸及负荷能力、ISO 5751-3：1994摩托车轮胎和轮辋（公制系列）第3部分：配套轮辋轮廓范围、ISO 5995-1：1982轻便型摩托车轮胎和轮辋第一部分：轮胎ISO 6054-1：1994摩托车轮胎和轮辋（直径代号4至12）小轮径第1部分：轮胎进行修订的。同时参照日本JIS D 4203-1991摩托车轮胎系列标准，在主要技术内容上等效采用ISO标准。 本标准与前版标准主要不同之点是将使用条件特征与公制系列摩托车轮胎的胎面型式作附录处理，并对公制系列摩托车轮胎的规格和尺寸依据ISO标准做了大量补充，增加了轮胎断面名义高宽比为50、55、60、70系列轮胎的规定，使其规格系列更加完善，有利于与国际接轨，促进我国摩托车及摩托车轮胎工业的发展。 本标准从生效之日起，同时代替GB 2983-91。 本标准将使用条件特征编入附录A（标准的附录），公制系列摩托车轮胎的胎面型式编入附录B（提示的附录）。 本标准由中华人民共和国化学工业部提出。 本标准由全国轮胎轮辋标准化技术委员会归口。 本标准起草单位：青岛同泰橡胶厂。 本标准主要起草人：唐鸿昌、潘福泽、陈秋发、肖楚华、杨海英。 本标准于1982年3月首次发布：于1991年10月第一次修订。 本标准委托全国摩托车自行车轮胎轮辋标准化分技术委员会负责解释。 1 范围 本标准规定了摩托车轮胎的分类、规格、使用轮辋、主要尺寸和使用条件特征。 本标准适用于代号表示系列、公制系列、轻便型系列和小轮径系列的摩托车充气轮胎。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 518-1997 摩托车轮胎 GB/T 13202-1997 摩托车轮辋系列3 轮胎分类 本标准摩托车轮胎分为四个类型：代号表示系列、公制系列、轻便型系列和小轮径系列。3.1 代号表示系列摩托车轮胎3.1.1 规格表示 示例：3.1.2 适用要求 本系列轮胎适用于安装在名义直径代号为14至21的圆柱型或5斜底式轮辋上，用于公路行驶。 当断面宽度代号2.50时，最高速度为120km/h（L级），断面宽度代号2.75时，最高速度为150km/h（P级），并可作为越野特殊用的轮胎。 3.2 公制系列摩托车轮胎3.2.1 规格表示 示例：3.2.2 适用要求 本系列轮胎以其断面高度H与断面宽度S的比值乘以100即作为轮胎断面名义高宽比来命名，并应有速度级标志。本系列轮胎中规定了轮胎断面名义高宽比为50、55、60、70、80、90、100的轮胎，并用在相对应的圆柱型和5斜底式轮辋上。3.3 轻便型系列摩托车轮胎3.3.1 规格表示 示例：3.3.2 适用要求 本系列轮胎适用于最大速度不超过50km/h，发动机工作容量不超过50cm3的两轮或三轮摩托车。 表6所列的轮胎适用于安装在直径代号8到12的深（槽）式轮辋上；表7所列的轮胎适用于安装在直径代号14至22的斜底（直边）式轮辋上。3.4 小轮径系列摩托车轮胎3.4.1 规格表示 示例：3.4.2 适用要求 本系列轮胎适用于安装在轮辋名义直径代号4至12的对开式或深（槽）式的轮辋上，最高速度为100km/h（J级），不包括用于搬运等的非公路型工业轮胎。3.4.2 适用要求 本系列轮胎适用于安装在轮辋名义直径代号4至12的对开式或深（槽）式的轮辋上，最高速度为100km/h（J级），不包括用于搬运等的非公路型工业轮胎。4 各系列轮胎尺寸的规定4.1 代号表示系列摩托车轮胎 本系列轮胎的规格和尺寸应符合表1的规定。 本系列轮胎的允许轮辋宽度代号见表2。4.2 公制系列摩托车轮胎4.2.1 规格和尺寸 本系列轮胎的规格和尺寸应符合表3和表4的规定。 本系列轮胎的允许轮辋宽度代号见表5。4.2.2 胎面型式 本系列轮胎的胎面型式见附录B（提示的附录）。4.3 轻便型系列摩托车轮胎4.3.1 本系列摩托车轮胎的规格和尺寸应符合表6和表7的规定。4.3.2 本系列轮胎允许轮辋宽度代号见表8和表9。4.4 小轮径系列摩托车轮胎 本系列轮胎的规格和尺寸应符合表10的规定。 本系列轮胎允许轮辋宽度代号见表11。4.5 表1、表3、表4、表6、表7、表10中的新胎尺寸公差：断面宽度为4%，外直径为1%。4.6 表1、表3、表4、表6、表7、表10中的“最大使用尺寸”为提供用户使用参考数据。5 使用条件特征 轮胎的使用条件特征见附录A（标准的附录）。表1 代号表示系列摩托车轮胎轮胎规格负荷指数标准轮辋宽度代号（RM）设计新胎尺寸最大使用尺寸最大负荷能力标准型加强型1）mmkg断面宽度(s)外直径(D0)断面总宽度(max)外直径(D0max)标准型内压225kPa加强型内压280kPa2.00-142.00-172.00-19212731-1.2052466542593574785546058297109-2.25-142.25-152.25-162.25-172.25-182.25-192729313335373234363840421.606148050553055658160767492517542568593619971031091151211281121181251321401502.50-142.50-152.50-162.50-172.50-182.50-192.50-2132343638404143373941434546481.6065492517542568593619669725065315565826076336831121181251321401451551281361451551651701802.75-142.75-152.75-162.75-172.75-182.75-192.75-2135374041424345414246474849521.8575512537562588613639689835245495746006256517011211281401451501551651451501701751801852003.00-143.00-153.00-163.00-173.00-183.00-193.00-2140414345474951454748505254571.8580526551576602627653703885405655906166416677171401451551651751851951651751801902002122303.25-143.25-153.25-163.25-173.25-183.25-193.25-2144464850525457525355575960622.1589538563588614639665715985525776026286536797291601701801902002122302002062182302432502653.50-143.50-153.50-163.50-173.50-183.50-193.50-2148505254565760545658606263652.15935185735986246496757251025645896146406656917411801902002122242302122242362502652722903.75-183.75-196061-2.1599661687109677703250257-4.00-164.00-184.00-19606465-2.15104620671697114638689715250280290-4.25-174.25-184.25-19646667-2.15108658683709119676701727280300307-4.50-174.50-186770-2.15111666691122684709307335-5.00-1671-3.00129666142686345- 1）加强型标记可以用PEINF或6PR或LRC表示。表2 代号表示系列摩托车轮胎允许轮辋宽度代号轮胎名义断面宽度允许轮辋宽度代号1)2.001.10、1.352.251.20、1.35、1.40、1.502.501.35、1.40、1.502.751.40、1.50、1.603.001.60、2.153.251.85、2.503.501.85、2.503.751.85、2.504.002.50、2.754.252.50、2.754.502.50、2.755.002.50、2.75、3.50 1）MT型轮辋可适用.表3 公制系列摩托车轮胎规格尺寸（名义轮辋直径代号14、15、16、17、18、19及21）名义高宽比轮胎规格1)负荷指数标准轮辋宽度代号(RM)设计新胎尺寸最大使用尺寸最大负荷能力kg标准型加强型2)高速型mm断面宽度(S)外直径(D0)断面总宽度(Wmax)外直径(D0max)标准型内压225kPa加强型内压280kPa高速型S级/H级内压kPa250/280A、B、C型胎面D型胎面A、B型胎面C、D型胎面50系列160/50-16160/50-17160/50-18160/50-1963646566-636465665.00160566592617643176-578604629655-272280290300-272280290300170/50-16170/50-17170/50-18170/50-1966676869-666768695.50171576602627653188-588614639665-300307315325-300307315325180/50-16180/50-17180/50-18180/50-1969707172-697071725.50178586612637663196-598624649675-325335345355-325335345355190/50-16190/50-17190/50-18190/50-1972737475-727374756.00190596622647673209-610636661687-355365375387-35536537538755系列130/55-16130/55-17130/55-18130/55-1955575859-555758594.00129550576601627142-560586611637-218230236243-218230236243140/55-16140/55-17140/55-18140/55-1959606162-596061624.50141560586611637155-570596621647-243250257265-243250257265150/55-16150/55-17150/55-18150/55-1963646566-636465664.50148572598623649163-584610635661-272280290300-272280290300160/55-16160/55-17160/55-18160/55-1965676869-656768695.00160582608633659176-594620645671-290307315325-290307315325170/55-16170/55-17170/55-18170/55-1969707172-697071725.50171594620645671188-608634659685-325335345355-325335345355180/55-16180/55-17180/55-18180/55-1971737475-717374755.50178604630655681196-618644669695-345365375387-345365375387190/55-16190/55-17190/55-18190/55-1974757677-747576776.00190616642667693209-630656681707-375387400412-37538740041260系列110/60-16110/60-17110/60-18110/60-1949505153-495051533.00110538564589615121-548574599625-185190195206-185190195206120/60-16120/60-17120/60-18120/60-1953555657-535556573.50122550576601627134-560586611637-206218224230-206218224230130/60-16130/60-17130/60-18130/60-1958596061-585960613.50129562588613639142-572598623649-236243250257-236243250257140/60-16140/60-17140/60-18140/60-1961636465-616364654.00141574600625651155-586612637663-257272280290-257272280290150/60-16150/60-17150/60-18150/60-1965666768-656667684.00149586612637663164-598624649657-290300307315-290300307315160/60-16160/60-17160/60-18160/60-1968697071-686970714.50161598624649675177-612638663689-315325335345-315325335345170/60-16170/60-17170/60-18170/60-1971727374-717273744.50168610636661687185-624650675701-345355365375-34535536537570系列100/70-16100/70-17100/70-18100/70-1947495051-474950512.75100546572597623110-556582607633-175185190195-175185190195110/70-16110/70-17110/70-18110/70-1952545556-525455563.00110560586611637121-570596621647-200212218224-200212218224120/70-16120/70-17120/70-18120/70-1957585960-575859603.50122574600625651134-586612637663-230236243250-230236243250130/70-16130/70-17130/70-18130/70-1961626364-616263643.50129588614639665142-600626651677-257265272280-257265272280140/70-16140/70-17140/70-18140/70-1965666768-656667684.00141602628653679155-616642667693-290300307315-290300307315150/70-16150/70-17150/70-18150/70-1968697071-686970714.00149616642667693164-630656681707-315325335345-315325335345160/70-16160/70-17160/70-18160/70-1971737475-717374754.50161630656681707177-646672697723-345365375387-34536537538780系列 70/80-183641-1.60695697686577583125145-80/80-1780/80-1880/80-1980/80-2141424345-48-414243451.85805605856116618810056859361966957660162767714515015516518014515015516590/80-1790/80-1890/80-1990/80-2146474951-54-464749512.159057660162767799113586611637687594619645695170175185195212170175185195100/80-14M/C100/80-16100/80-17100/80-18100/80-19100/80-2148505253545653-59-4850525854562.50101516566592617643693111126528578604629655705536586612637663713180190200206212224206-243-180190200206212224110/80-16110/80-17110/80-18110/80-1955575859-64-555758592.50109582608633659120136594620645671604630655681218230236243-280-218230236243120/80-14M/C120/80-16120/80-17120/80-18120/80-195860616263-68-58606162632.75119548598624649675131149562612638663689572622648673699236250257265272-315-236250257265272130/80-14M/C130/80-16130/80-17130/80-1862646566-72626465663.00129564614640665142161578628654679588638664689265280290300-355265280290300140/80-16140/80-17140/80-18686970-766869703.50142630656681156178646672697656682707315325335-400315325335150/80-15M/C150/80-16150/80-18-7173767779-71733.50150621646697165188637662713649674725-345365400412437-412437160/80-14M/C160/80-15M/C160/80-16160/80-187274-80837274-4.00162612637662713178203630655680731642667692743355375-450487355375-170/80-15M/C-83-4.00170653187213673685-487-90系列70/90-1770/90-1870/90-19383940434445-1.60695585836097686566591617574599625132136140155160165-80/90-1680/90-1780/90-1880/90-1943444546-505152434445461.858055057660162788100560586611637568594619645155160165170-19019520015516016517090/90-15M/C90/90-1690/90-1790/90-1890/90-1990/90-21474849515254-565758-4748495152542.159054356859461964569599113555580606631657707563588614639665715175180185195200212-224230236-175180185195200212100/90-15M/C100/90-16100/90-17100/90-18100/90-19100/90-21535455565759-616263-5354555657592.50101561586612637663713111126573598624649675725583608634659685735206212218224230243-257265272-206212218224230243110/90-15M/C110/90-16110/90-17110/90-18110/90-195859606162-66676858596061622.50109579604630655681120136593618644669695603628654679705236243250257265-300307315236243250257265120/90-15M/C120/90-16120/90-17120/90-18120/90-196263646566-70717262636465662.75119597622648673699131149613638664689715623648674699725265272280290300-335345355265272280290300130/90-15M/C130/90-16130/90-17130/90-18130/90-196667686970-7374757666676869703.00129615640666691717142161631656682707733643668694719745300307315325335-365375387400300307315325335140/90-15M/C140/90-167071767770713.50142633658156178651676663688335345400412335345150/90-15M/C150/90-167475808174753.50150651676165188669694683708375387450462375387100系列70/100-15M/C70/100-1670/100-1770/100-1870/100-193839404142-464748-1.60695215465725976237686531556582607633537562588613639132136140145150-170175180-80/100-14M/C80/100-15M/C80/100-1680/100-1780/100-1880/100-19434445464749-535455-1.85805165415665926176438810052855357860462965553656158661263766315516016517017
