XX公司16路数字电子监控系统.doc

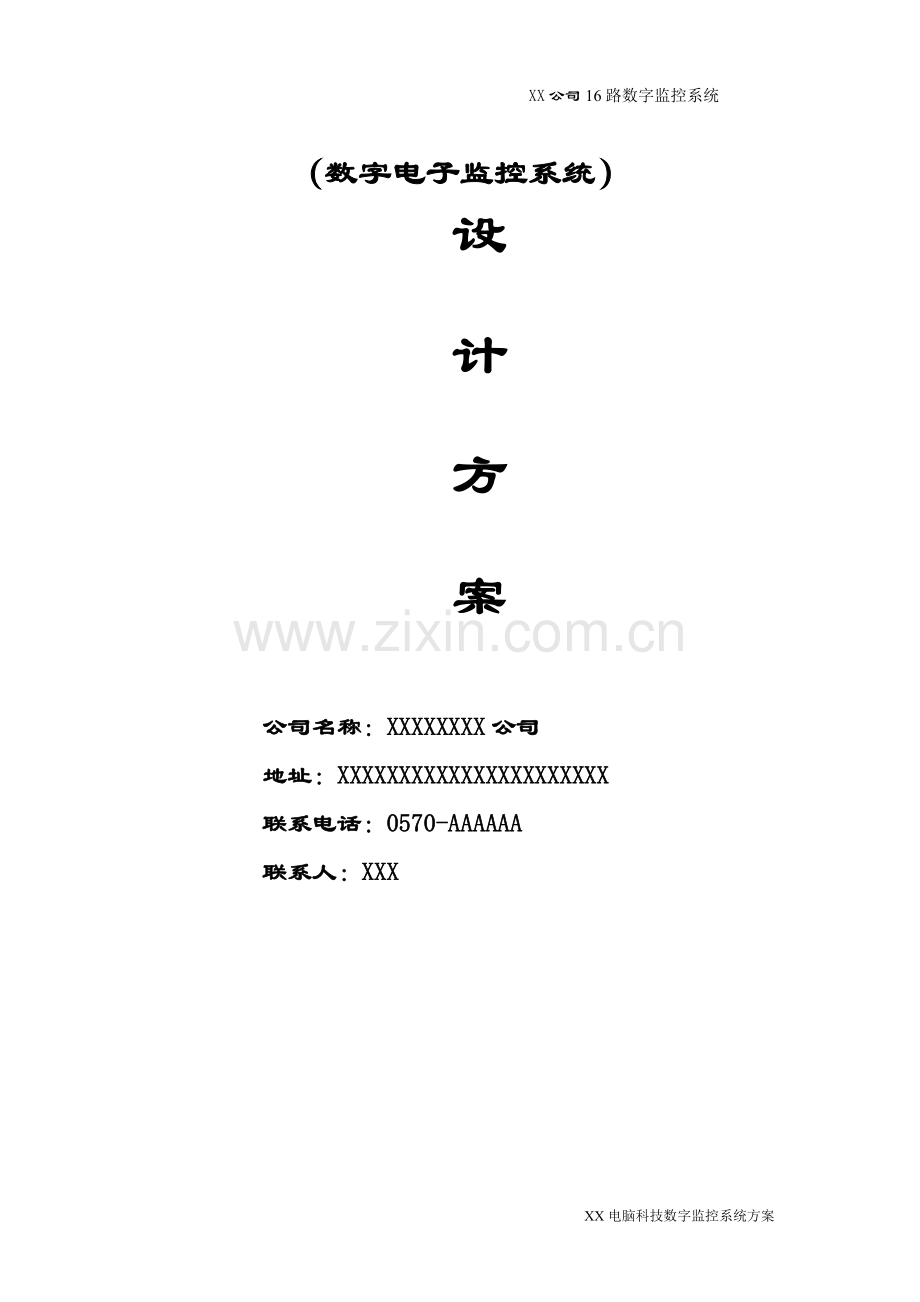

XX公司16路数字监控系统

（数字电子监控系统）
设

计

方

案

公司名称：XXXXXXXX公司
地址：XXXXXXXXXXXXXXXXXXXXXX
联系电话：0570-AAAAAA
联系人：XXX

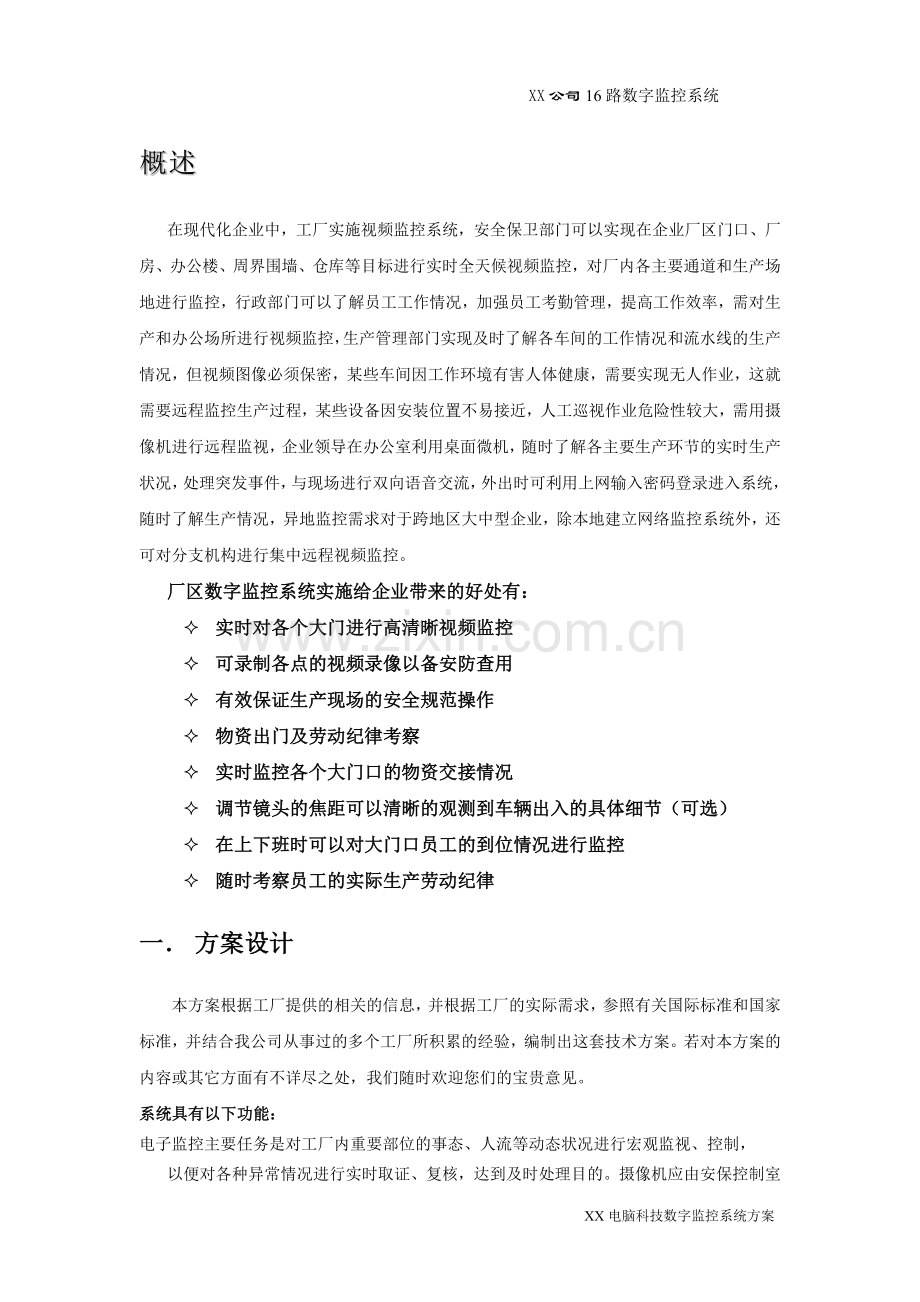

概述
在现代化企业中，工厂实施视频监控系统，安全保卫部门可以实现在企业厂区门口、厂房、办公楼、周界围墙、仓库等目标进行实时全天候视频监控，对厂内各主要通道和生产场地进行监控，行政部门可以了解员工工作情况，加强员工考勤管理，提高工作效率，需对生产和办公场所进行视频监控，生产管理部门实现及时了解各车间的工作情况和流水线的生产情况，但视频图像必须保密，某些车间因工作环境有害人体健康，需要实现无人作业，这就需要远程监控生产过程，某些设备因安装位置不易接近，人工巡视作业危险性较大，需用摄像机进行远程监视，企业领导在办公室利用桌面微机，随时了解各主要生产环节的实时生产状况，处理突发事件，与现场进行双向语音交流，外出时可利用上网输入密码登录进入系统，随时了解生产情况，异地监控需求对于跨地区大中型企业，除本地建立网络监控系统外，还可对分支机构进行集中远程视频监控。
厂区数字监控系统实施给企业带来的好处有：
² 实时对各个大门进行高清晰视频监控
² 可录制各点的视频录像以备安防查用
² 有效保证生产现场的安全规范操作
² 物资出门及劳动纪律考察
² 实时监控各个大门口的物资交接情况
² 调节镜头的焦距可以清晰的观测到车辆出入的具体细节（可选）
² 在上下班时可以对大门口员工的到位情况进行监控
² 随时考察员工的实际生产劳动纪律
一． 方案设计
本方案根据工厂提供的相关的信息，并根据工厂的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个工厂所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
系统具有以下功能：
电子监控主要任务是对工厂内重要部位的事态、人流等动态状况进行宏观监视、控制，
以便对各种异常情况进行实时取证、复核，达到及时处理目的。摄像机应由安保控制室引专线统一供电，并由安保控制室操作通、断。对离安保控制室较远的摄像机统一供电确有困难时也可就近解决，如果系统采用电源同步方式的，则必须与安保控制室为同相的可靠电源。总之，本闭路电视监控是一个使本工厂高度自动化、高效率的幽雅舒适、便利快捷、高度安全的环境空间。系统共设计有可装16台摄像机，现在实际使用8台，其余端口可扩展及备用。分别设计在工厂主要进出口、厂房内部的主要公用设施场所、库房、财务室、工厂车间内等安装监控探头进行现场实时监视录像，以保证工厂可以有效地杜绝隐患发生和单位领导随时监看工厂内工人的工作情况等。
闭路电视监控系统分别由前端系统、传输系统、控制系统、显示系统四个部分构成,还具有对图像信号的分配切换、存储、处理、还原等功能。
二.实施方案设备选型及配置
1.前端系统
摄像部分的主体是摄像机，其功能为观察、收集信息。
彩色高清晰低照度摄像机 技术规格：
图片一
² 图像传感器：1/3英寸 索尼3142 639CCD
² 水平清晰：480电视线
² 白平衡：自动跟踪白平衡
² 信 噪 比：大于48db(AGC OFF)
² 最低照度：F1.2时,0.01Lux
² 所需电源：DC12V
² 摄像距离有：室内50米，室外45米
2.传输系统
监视现场和控制中心总有一定距离，从监视现场到控制中心需要图像信号传输图像信号，同时从控制中心的控制信号要传送到现场，所以传输系统包括视频和控制信号传输两部分。
视频信号传输：一般采用同轴电缆传输视频基带信号，也可采用光缆传送电视信号以及用平衡电缆对也就是利用电话电缆传送。由于电缆对外界的静电场和电磁波有屏蔽作用，可减少串扰，传输损失也较小。但当电缆作为长距离传送媒体时，会发生对地不平衡低频地电流的影响，有时也会有高频干扰。信号传输带宽为50Hz～4MHz，当传输距离在200m以内时，用同轴电缆传送。而我们使用SYV75-5同轴监控视频信号线传输距离可达400米。
3. 大华16路硬盘录像机 技术参数

4．显示系统
显示与记录设备一般均安装在安保控制室，主要由19寸彩色监视器

三．售后服务
1、保修承诺
1)服务期限
从工程验收合格之日起，保修期为1年，保修的响应时间为：每天8：30-17：30期间为4小时。
2)服务费用
质保期内，我方对所有设备的所有配件无条件免费保修及更换，所有设备的所有配件（包括整机所有部件）的维修及部件费均为免费，并提供定期上门清洁、检测系统设备的服务。
保修期内，所有设备维修保养服务均为上门服务，由此产生的费用均不再收取。
免费提供系统扩充、升级方面的技术支持服务。
3)保修联系方式
为用户提供免费的系统技术咨询，详细解答用户对系统工程中的任何一个问题，做到“有问必答、有答必详”。使用者在使用过程中如发现不能自行解决的问题，可直接用电话，传真，互联网，书信等方式与我公司取得联系（其中电话为24小时服务），我司将在4小时内作出响应，与使用者协商解决问题。
2、服务响应时间
在质保期内，我方的现场服务响应时间为每周五天、每天24小时，当系统运行确实发生现场技术人员无法排除的故障，我公司在得到通知后采取应急措施，将在3个小时内，派遣具有故障排除技能的工程服务人员赶到现场进行维修，如发生硬件故障，我方将在一个工作日内更换备件。
质保期内，一个工作日无法修复的设备，我方承诺在下一个工作日内提供不低于故障设备规格性能的备用设备供工厂单位使用，直至故障设备修复。
质保期内，我方承诺提供第1年的原厂快速备件7*24*4小时现场更换服务，并提供原厂硬件故障后4小时系统恢复正常。
3、维护保养服务
保修期内，凡因我方设备或施工导致的问题，我们承诺负责全面解决，并及时更换维修相关设备。
我们承诺长期从事此类系统工程的经营，以保证对损坏设备的更换迅速。
“三包”之后保修服务
2、保修期后本公司愿意以成本价向业主提供备品、配件、专用工具、易耗材料，并可全面响应本次投标负责为业主提供备品、配件、专用工具的安装施工和维修服务。我们承诺对各系统所涉及的软件升级实行终身免费。
3、其他技术支持、维修服务及费用收取情况
我们承诺长期随时提供免费的最新的产品技术资料。并根据业主的运行管理模式，结合本工程系统需要进行维护保养的内容，为业主量身定做一套切实可行的维护保养表，对业主的使用和管理人员进行保养指导，并将业主反馈的维护保养记录进行详细的分析，及时发现问题，做到防患于未然，保证系统能安全正常地运行。
我司将针对本系统工厂的应用情况，提出先进、合理的系统应用优化方案，确保工程的技术先进性、使用合理性、运行经济性等各项指标良好，确保工程技术与时代同步。对于软件的升级，我公司将免费提供，硬件系统的升级也采取成本式服务。
由于本系统工程设计时考虑到了系统正常运行的不可间断性，将本系统工程列为本公司的应急处理工厂，在本公司的仓库考虑配备系统所有应急使用的原设计应用产品或更高性能的应急产品。
在工程施工完毕，验收合格后，我公司将同业主建立定期的联络，根据本公司的定期巡检制度，为系统提供每季度一次的检修。
在验收后，所有硬件设备及产品均提供1年以上的无偿保修服务，如果有设备供货厂家提供的设备保修超过1年时间标准，我们将按照厂家时间予以延长。
四．施工周期
工期从签合同之日起30天之内完工，如有改动或停电或其他原因，应协商解决。

五．工程示意图、工程报价

本工厂前端分布情况，具体参见如下信息点统计表。。
信息分布点
摄像机
个数
厂房
高线红外夜视摄像机
2
室外厂房周界
高线红外夜视
摄像机
4
办公楼一层仓库
高线红外夜视摄像机
1
办公楼二层财务
高线红外夜视摄像机
1

设备清单及报价
序号
产品名称
产品型号
制造商及品牌
单位
数量
价格（元）
合计（元）
备注
1
大华16路硬盘录像机
DVR1604LE-AS
大华
台
1
1350
1350
质保一年
2
红外夜视摄像机
639CCD
创辉
台
8
280
2240
质保一年
3
DVR专业硬盘
WD 1TB 串口 监控盘
WD
个
1
400
400
保存15天
4
显视器
19寸液晶

台

质保一年
5
支架
5022支架
粤视
个
8
25
200
质保一年
6
电源
AVS12V/1A
粤视
个
8
30
240
质保一年
7
BNC接头

个
16
2
16

8
视频线
SYV75-5同轴视频线
金翔
米
900
2
1800
估算
9
电源线
RVV2*0.5
讯道
米
900
1．5
1350
估算
10
管材及辅料

得亿
批
1
200
400
估算
A
设备总额
1--11
7996

B
布线、安装调试和维护费
A×10%
800

C
税金
（A+B）×6%
515
不开票可省去该费用
D
工程总额
A + B + C
9323

六．联系我们
XXXX电脑科技自成立至今已10年，一直以来本着对顾客负责，对业务钻研，以优良的服务态度取得了良好的信誉。公司始终坚持“优惠的价格、优质的服务”的服务理念，为客户创造价值。我们的电话是：^.^，期待您的来电。

XX电脑科技数字监控系统方案
