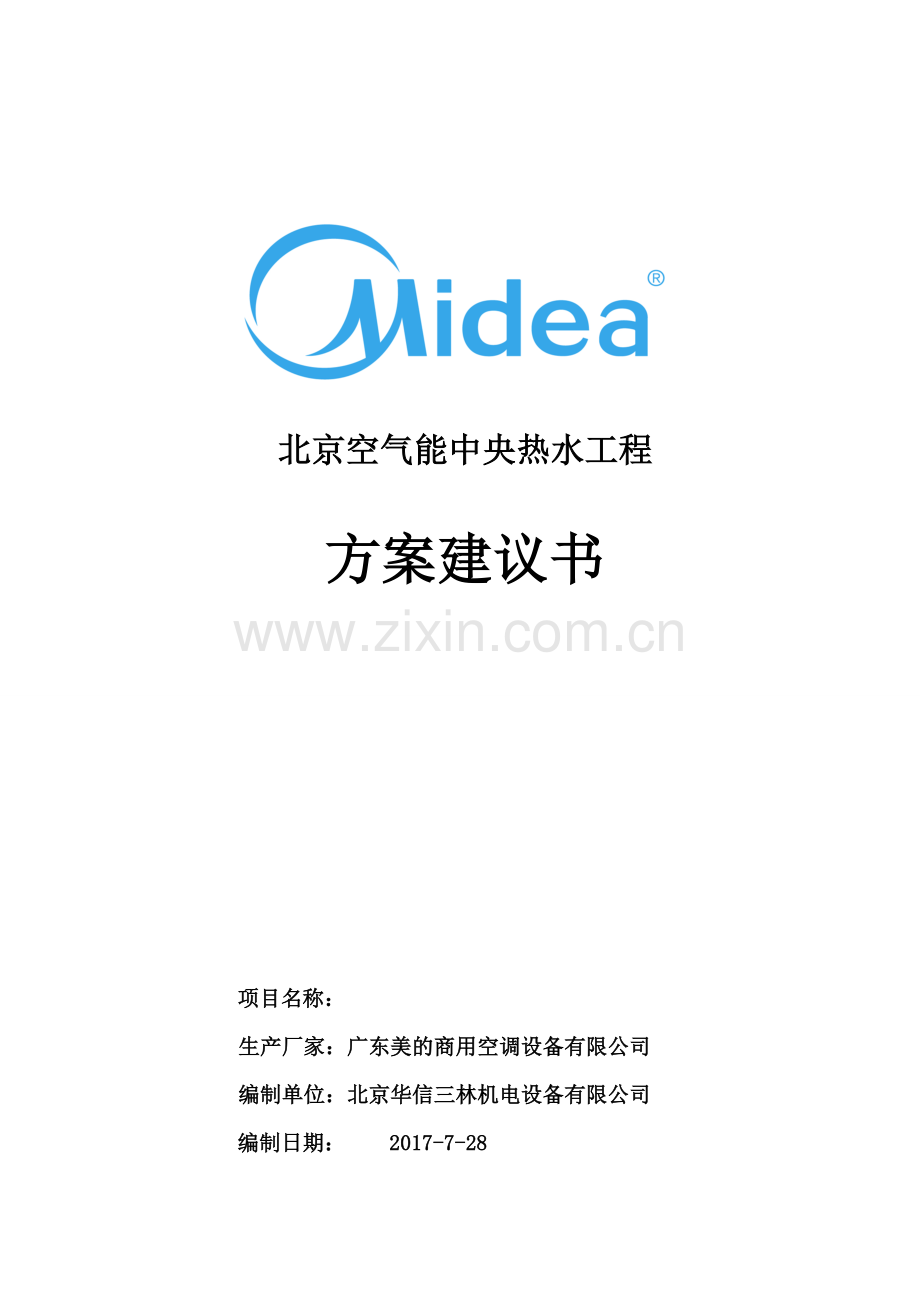

北京空气能中央热水工程

方案建议书

项目名称：
生产厂家：广东美的商用空调设备有限公司
编制单位：北京华信三林机电设备有限公司
编制日期： 2017-7-28

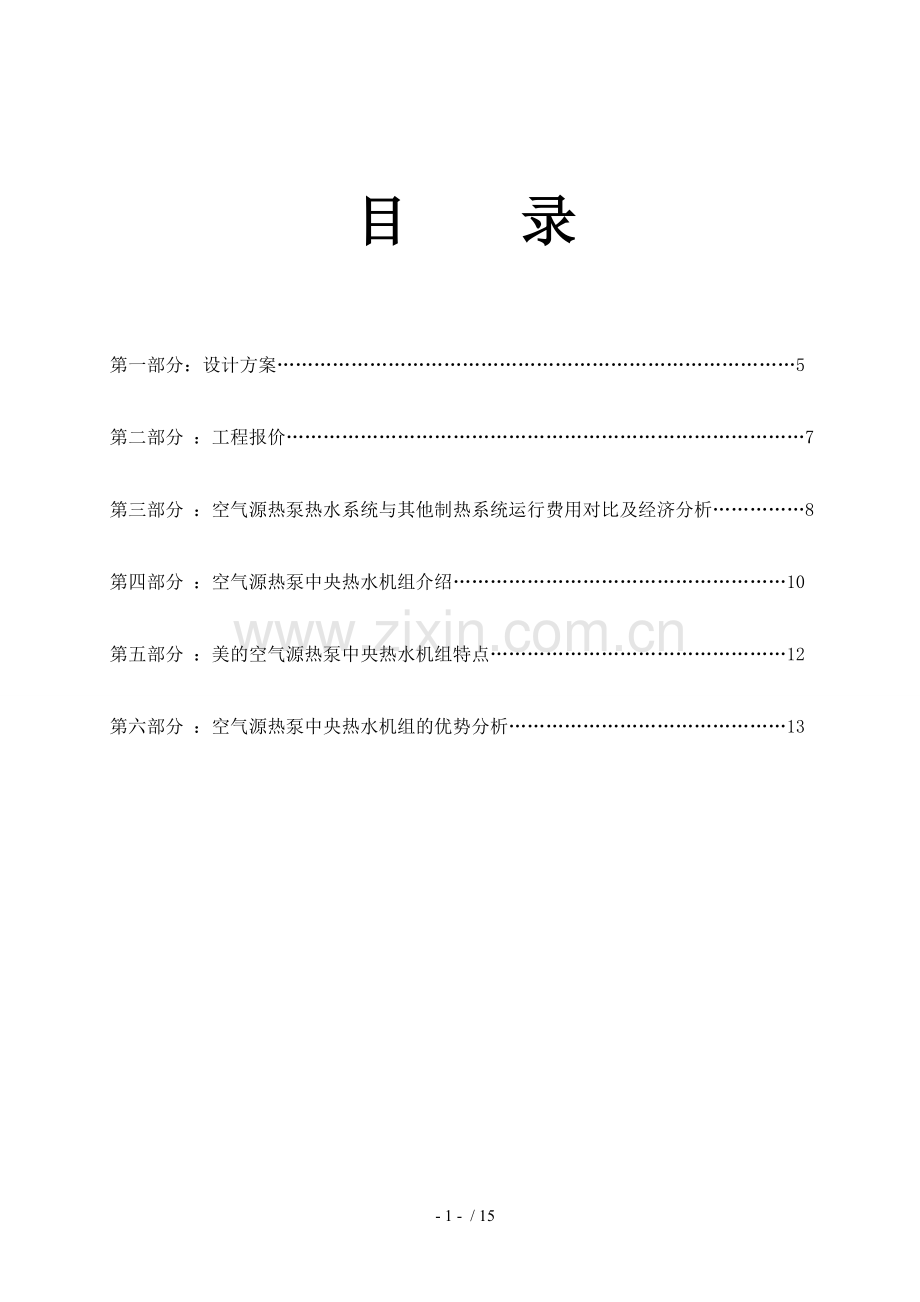

目 录

第一部分：设计方案…………………………………………………………………………5
第二部分 ：工程报价…………………………………………………………………………7
第三部分 ：空气源热泵热水系统与其他制热系统运行费用对比及经济分析……………8
第四部分 ：空气源热泵中央热水机组介绍………………………………………………10
第五部分 ：美的空气源热泵中央热水机组特点…………………………………………12
第六部分 ：空气源热泵中央热水机组的优势分析………………………………………13

第一部分 设计方案
一、工程概况及涉及范围:
该项目位于北京市，最高日用水量为8吨/天（50-55℃）。
本方案推荐采用美的空气源热泵中央热水机组循环加热，稳定供应每日舒适用水。

二、气象参数:
城市 夏季平均温度 年平均温度 冬季平均温度 地面水温度 地下水温度
北京 26.1 ℃ 11.8 ℃ -3.7℃ 4℃ 10℃

三、设计依据：
1.《给排水设计手册》中国建筑工业出版社，1988年第一版。
2.《建筑给水排水设计规范》GB 50015-2003
3.《工业管道工程施工及验收规范》GBJ50235—97
4.《安装工程质量检验评定手册》1990年第一版。
5.《管道工程安装手册》1987年第一版。

四、加热系统设备选型计算
1、日耗热量
每日将8吨水从10℃加热到50℃生活热水，需要耗热为：
Q=CM（T1-T2）
Q-耗热量，kal
C-水比热，1kcal/kg.℃
M-日用水量，kg
T1-生活热水温度，℃
T2-生活用水初始温度，℃
Q=1*8*1000*（50-10）=320000kcal=372kw

2、选配机组小时制热量
设计机组运行时间10-14小时，取13h/d。则选配机组小时制热量应不小于：
Qh=Q/h=372kw/13h=28kw
3、电辅助加热器
考虑特殊情况（如机组维护、检修，冬季机组能力衰减等）时，为保证生活热水正常供应，不影响用户用水的舒适性，建议选配一台 27KW辅助电加热器作为备用设备。

4、储热水箱
储热设备按至少保证最高日用水量，建议配置8立方米容积保温水箱。

五、设备选型：
推荐选用美的空气源热泵机组 KFXRS-38 II 一台进行循环加热，满足每日生活用水需求。
选配机组性能参数如下：（使用范围：环境温度-15～43℃）

设备型号
KFXRS-38 II
制热量（20℃ DB/室外15℃ WB）
kw
38
额定输入功率（20℃ DB/室外15℃ WB ）
kw
9.3
电源规格
380V 3N-50Hz
循环水流量
m3/h
6.5
进、出水管径
mm
DN32
外形尺寸[宽×高×深（mm×mm×mm）]
970×1565×977
机组净重
kg
257

第二部分 工程报价

项目名称：
项目地址：北京
1. 以上系统,甲方提供电力到乙方控制柜 2.水出口及回水管路由甲方提供到安装设备现场

第三部分 空气源热泵热水系统与其他制热系统
运行费用对比及经济分析
条件设置：设定在20℃气温条件下对1000KG水进行加热，温升40℃时加热所需热量为40000Kcal。
运行费用及经济效益分析
水的比热(KJ/(Kg*℃)
4.2
水温差(50℃—10℃)
40
加热水量(Kg)
1000
热量值(KJ)=水的比热(KJ/(Kg*℃))*日需水量(Kg)*水温差(℃)
168000
供热方式
电锅炉
燃气锅炉
空气源热水机组
燃料
电
天然气
电
功率
1
10.12
1
单位
Kw
Kw/m3
Kw
燃烧值
860
8000
860
单位
Kcal/h
Kcal/m3
Kcal/h
效率(%)
95%
70%
420%
能源需求量
49
7.1
11．1
单位
度
m3
度
燃料单价(元)
1
2.8
1
单位
度
m3
度
产1000kg热水
49
23
11.1
燃料总价(元)
8吨热水费用
392
184
88.8
注：1、假设全年使用机组时间为365天。
2、空气源热水机组能效比EER≥3.5(国家标准下测得：室外干球温度为7℃，湿球温度为6℃)，室外干球温度20℃时，年平均COP约为4.2。
3、表中燃烧值是按国际标准计算；能效比是按照设备运行效率计算；燃料单价按市场价格计算；然气锅炉的年检、审批费用不包含在内。

根据以上数据，可估算出
一、每日提供10吨50℃热水，采用各种制热方式时燃料费用为：
1. 电锅炉：49元/吨×8吨＝392元/日
2. 燃气锅炉：23元/吨×8吨 =184元/日
3. 空气源热水机组：11.1元/吨×8吨 =88.8元/日

二、年平均燃料费用：
1. 电锅炉：392元/日×365天＝143080元/年
2. 燃气锅炉：184元/日×365天=67160元/年（另加人工看护3万元/年）=97160万元
3. 空气源热水机组88.8元/日×365天=32412元/年

三、年平均燃料费用对比
1、空气源热泵机组比电锅炉节省：143080-32412≈11万元/年
2、空气源热水机组比燃气锅炉节省：97160-32412≈6.5万

通过对比得出，空气能热泵热水机组最高效、最节能。

第四部分 空气源热泵中央热水机组介绍

美的集团强势推出全面替代传统供热水系统：空气源热泵中央热水机组（空气源热泵）
l 该产品经过三年的研制，并通过了ISO9001质量体系认证、ISO14001环境管理体系认证、OHSA18001职业健康安全认证及中国3C认证。反复试用现正式进入市场，欧洲、美国、日本等发达国家已广泛使用。
l 美的空气源热泵热水机组每度电的热效比是传统的4.6倍，同样的1吨60度的热水只需6-9元/人民币，相比燃油、燃气节约60%以上，电锅炉70%以上，太阳能产品必需采用两套系统，一年约150天的阴雨天的费用是使用美的空气源热泵热水机组的全年费用。
l 该设备采用直热系统，开机立即可出热水，可根据要求随意设定出水温度（40℃-60℃）且不影响能效比，机组体积小安装简便，放置于室外，无需设专用机房，外型美观，可模块组合随意匹配，任意一个主机都可单独使用，保证24小时不间断使用热水。
l 设备采用循环加热保温系统，对水箱进行保温，使水箱水温保持高温状态。
l 原装进口美国高效谷轮涡旋压缩机，具有完整报关手续（附报关单）。
l 板式换热器选用国际知名品牌“丹佛斯”。
l 直热式热泵采用的电子调节水阀，选用日本原装进口产品，具有完整报关手续。
l 机组配置了漏电保护、缺水保护、高低压、防冻、排气温度保护，过载保护，欠相逆相等多重安全保护装置，确保机组运行安全。
该机投资见效快，节约显著，省去烦琐的年检审批手续。
一、空气源热泵技术
热泵热水器是一种新型热水和供暖热泵产品，可全面替代锅炉的供暖设备和热水装置。与传统太阳能相比，热泵热水器不仅可吸收空气中的热量，还可吸收太阳能。热泵热水器通过制冷剂温差吸热和压缩机压缩制热后，与水换热，大大提高热效率，充分利用了新能源，是将电热水器和太阳能热水器的各自优点完美结合于一体的新型热水器。目前，热泵热水器有空气源热泵热水器、水源热泵和太阳能型三种，是开拓和利用新能源最好的设备之一。
空气源热泵是当今世界上最先进的产品之一，该产品以制冷剂为媒介，制冷剂在风机盘管中吸收空气中的能量，再经压缩机压缩制热后，通过换热装置将热量传递给水，来制取热水，热水通过水循环系统送入用户散热器进行采暖或直接用于热水供应。
二、空气源热泵的发展
空气源热泵技术从1924年发明到现在，在很长一段时间里面临没有被人类充分地认识和运用。供暖还是利用传统的燃气，或者电热这样一个传统的方法，因为它比较简单，比较直接。但到20世纪60年代，世界能源危机以后才给予充分的重视，世界经济持续发展，要给子孙后代留下能源、能量资源，一定要注意能源的节约和合理的使用。所以世界各国纷纷加大了研发力度，推广热泵技术，所以目前热泵技术已经比较广泛地使用。
三、热泵产品与太阳能产品的区别
从工作原理上讲，不属于传统太阳能产品。热泵产品与常规太阳能产品区别较大，常用太阳能产品利用水为介质，必须依靠太阳光的直射或辐射才能达到供热效果，而该产品，利用制冷剂吸收空气中热能和太阳辐射能，并通过压缩机压缩制热后与水交换热量来达到供热效果，因此产品与空调原理相同。
四、热泵与太阳能产品相比的优点
1、适用范围广，产品适用温度范围在-10℃-40℃，并且一年四季全天候使用，不受阴、雨、雪等恶劣天气和冬季夜晚的影响，都可正常使用。
2、可连续加热，与传统太阳能储水式相比，热泵产品可连续加热，持续不断供热水，满足用户需求。
3、运行成本低：与常规太阳能相比，在春、夏、秋、冬季阳光较好时，运行费用高于太阳能，但在阴雨天和夜晚，热效率远远高于太阳能的电辅助加热。全年平均下来，常规太阳能辅助系统全年耗能比产品全年总耗能还要高也很多。
4、安装方便：空气源热泵占地空间很小，外形与空调室外机相似，可直接与保温水箱或供暖管网连接，适合于大中城市的高层建筑，对于大型中央供热问题，产品是最好的选择。
五、热泵产品与锅炉相比的优点
1、热效率高：产品热效率全年平均在300%以上，而锅炉的热效率不会超过100%。
2、运行费用低：与燃油，燃气锅炉比，全年平均可节70%的能源，加上电价的走低和燃料价格的上涨，运行费用的优点日益突出。
3、环保：热泵产品无任何燃烧排放物，制冷剂选用了环保制冷剂R22。
4、运行安全，无需值守：与燃料锅炉相比，运行绝对安全，而且全自动制，无需人员值守。

第五部分 美的节能先锋空气源热泵中央热水机组特点

1、结构先进：美的空气源中央热水机组具有高效节能、安全环保不受环境温度影响等功能及运行成本低、全电脑控制、自动保护等特点。是取代污染环境、噪音大、耗能高、有危险、寿命短和操作人员多的煤锅炉、煤气锅炉、燃油锅炉的最新替代产品，与传统电锅炉加热等供热方式相比节电70%以上。
2、环保安全：它顺应了新世纪环保、节能的潮流，机组配置了高低压、防冻、油温保护、过载保护欠相逆相等多重安全保护装置。机组采用世界名牌涡旋压缩机，运转平稳可靠，噪音小。
3、能效比高：美的空气源中央热水机组由于采用直接进冷水加热成热水的方式，在出水温度很高的情况下同样能够保证很高的能效比。
4、经久耐用：美的空气源中央热水机组采用直接补充冷水进机组的供水方式，因此可降低整个系统的蒸发温度、冷凝压力，这样可以延长压缩机使用寿命。
5、出水温度高：美的空气源中央热水机组出水温度最高可达到60℃，因此较小的储热水箱可储存更多的热量。同时在冬天气温低，热损失大的情况下，同样能保证洗浴水温的要求。（中温循环机组出水温度20－55度可调节）
6、水温恒定（直热式）：采用直接进冷水就出热水的加热方式，不需要主机与水箱之间的循环水泵，减少水泵的耗电量。美的采用先进的冷水进热水出的方式：这样冷水经过机组出来就是60℃或60℃的热水直接到水箱，因此可以保证在集中大量用水时，水温不会下降。同时通过液位控制，在用水时就可立即补充热水。
7、整机智能化：美的中央热水机组采用高度集成化电脑板控制，整机运行平稳可靠。同时采用的是智能化霜（而如果采用电发热管化霜，这种技术比较落后，其弊端有①耗电量增大；②易发生漏电）。
8、多种模式可选择：单独制冷、单独制热、单独制热水。

第六部分 空气源热泵中央热水机组的优势分析

1、节能效果突出，投资回收期短
使用美的空气源中央热水机组集中供热系统能最大限度为用户的热水系统节省营运成本，对比其他传统供热方式，短时间内即可收回初期投资。
2、使用寿命长，运行费用低
热泵热水机组是根据逆卡诺原理开发生产的，利用管路中制冷剂较低的蒸发温度，从空气当中吸收热量，通过压缩机做功将热量传导到换热器加热冷水。美的中央热水机组在此基础上更经过优化设计，实现了更高的能效比。能效比越高就越省电，可以为用户带来更高的利润空间；为用户供热的节能降耗提供了捷径。
3、不受环境影响，一年四季可用
与太阳能相比，使用空气源中央热水机组不受环境天气影响，在阴雨天均能正常运行，并保证热水的供应。
4、运行安全，无人操作
产品结构紧凑，工程量少，占地面积小。安装简便，不需设专用机房。智能化管理，可实现全机系统自动化运行，不需专人值守。
5、环保型产品，无任何污染
美的空气源中央热水机组结构先进，采用高效HCFC制冷剂，安全可靠，不存在污染、易爆、中毒等危险。是生产生活用热水、商业用水，投资小运行费用最低，节能最明显的制热设备。
6、模块化设计，安装方便
模块式安装，便于增添设备，产品采用多台机组并联的安装模式，当用户用水量增大时，可随时增添设备。
- 4 - / 15
第七部分 空气能热泵部分样板工程

项目名称
项目地址
机型备注
数量
备注
北京市（部分）
北京第一社会福利院
北京市朝阳区
RSJ-900/MS-820
4
80吨
北京首都经贸大学
北京市丰台区
RSJ-380/MS-820
10
100吨
北京京航酒店
北京市宣武区
RSJ-380/MS-820
2
20吨
北京亦庄金地格林小镇会所
北京市朝阳区
RSJ-380/MS-820
2
20吨
北京新时特商场
北京市丰台区
RSJ-900/MS-820
6
5000㎡采暖
北京密云红酒山庄
北京市密云区
RSJ-450/MS-820
3
30吨
北京大华宾馆
北京市丰台区
RSJ-380/MS-820
2
20吨
北京贝因美幼儿园
北京市丰台区
RSJ-200/MS-540V
2
10吨
北京市延庆中银酒店
北京市延庆县
RSJ-380/MS-820
6
60吨
北京市中铁建设集团宿舍
北京市朝阳区
RSJ-380/MS-820
1
10吨
北京市昌盛酒店
北京市崇文区
RSJ-380/MS-820
2
20吨
北京梨园速8酒店
北京市通州区
RSJ-380/MS-820
1
10吨
北京西站南广场汉庭酒店
北京市宣武区
RSJ-380/MS-820
2
20吨
北京山水时尚快捷酒店
北京市丰台区
RSJ-380/MS-820
1
10吨
北京7天快捷连锁酒店
北京市顺义区
RSJ-900/MS-820
5
4000㎡采暖
亦庄金地格林小镇
北京市亦庄
RSJ-380/MS-820
2
15吨
富桥足道
北京市三里屯
RSJ-380/MS-820
1
8吨
九天宾馆
北京市宋家庄
RSJ-380/MS-820
2
20吨
倍康贝贝婴儿游泳馆
北京市昌平区
RSJ-200/MS-540V
1
3吨
京闽时代会所
北京市北京西站
RSJ-380/MS-820
2
20吨
雅诗琪美容美体养生馆
北京市朝阳区
RSJ-200/MS-540V
1
4吨
北京市中铁建设集团宿舍
北京市朝阳区
RSJ-380/MS-820
1
10吨
格林连锁酒店
北京市红桥市场
RSJ-380/MS-820
2
20吨
楚舜酒店
北京市东城区广渠门
RSJ-380/MS-820
1
10吨
凤和轩美容院
北京市朝阳区
RSJ-200/MS-540V
1
5吨
北京市昌盛酒店
北京市崇文区
RSJ-380/MS-820
2
20吨
北京汉庭快捷连锁酒店
北京市西城区
RSJ-380/MS-820
2
20吨
中联鑫华酒店
北京市和平门
RSJ-380/MS-820
2
20吨
长丰酒店
北京市丰台区
RSJ-380/MS-820
2
15吨
雍和宫健身房
北京市雍和宫
RSJ-380/MS-820
1
10吨
圣芙蓉美容美发中心
北京市昌平
RSJF-72/XH
1
2吨
京杭酒店
北京市大兴
RSJ-380/MS-820
2
20吨
香山中学
北京市海淀区香山
RSJ-200/MS-540V
1
3吨
顺义御野美容院
北京市顺义
RSJ-200/MS-540V
1
4吨
紫光园饭店
北京市通州
RSJ-380/MS-820
2
20吨
锦江之星百时鲁谷店
北京市石景山
RSJ-380/MS-820
2
20吨
前门施家第二宾馆
北京市前门
RSJ-200/MS-540V
2
10吨
前门掌扇第三宾馆
北京市前门
RSJ-200/MS-540V
2
10吨
北苑美容院
北京市朝阳区
RSJ-200/MS-540V
1
5吨
富桥足道
北京市朝阳区
RSJ-380/MS-820
1
10吨
巧思商务酒店
北京市昌平区
RSJ-100/M-540V
2
3吨
玉渊潭乡敬老院
北京市海淀区
RSJ-900/MS-820
2
20吨
第五季宾馆
北京市海淀区
RSJ-450/MS-820
1
10吨
北京南站动车组宿舍
北京市丰台区
RSJ-900/MS-820
2
30吨
解放军后勤楼
北京市海淀区
RSJ-450/MS-820
2
20吨

浙江省及华东
维科水岸心境
浙江宁波
RSJ-72/400
18

浙江造船厂
宁波奉化
RSJ-380/S-820
40
400吨
慈溪实验高中
宁波慈溪
RSJ-380/S-820
12
120吨
宁波工程学院
浙江宁波
RSJ-380/S-820
15
150吨
浙江第二医院
浙江杭州
RSJ-350/S-810
2

温州市中医院
浙江温州
RSJ-380/S-810
3

舟山东海大酒店
浙江舟山
RSJ-350/S-810
2

丽水国际大酒店（四星）
浙江丽水
RSJ-380/S-820
3

舟山瑞豪大酒店
浙江舟山
RSJ-350/S-810
2

宁波东远假日宾馆
浙江宁波
RSJ-175/S-511
2

奉化宾馆
宁波奉化
RSJ-175/S-511
2

宁波吉利汽车职工楼
宁波奉化
RSJ-350/S-810
2

宁波瑞泰员工宿舍楼
宁波奉化
RSJ-175/S-511
2

昆山浩滕(台湾)电子厂
苏州昆山
RSJ-350/S-810
RSJ-175/S-511
25
2
260吨
广 东 省
顺德一中
广东省佛山市顺德区
RSJ-350/S-810
20
200吨
华南理工大学
广东省广州市五山区
RSJ-350/S-810
10
100吨
新粤新大酒店
广东省广州市
RSJ-350/S-810
2

惠州外贸学院

广东省惠州市
RSJ-350/S-810
RSJ-175/S-510
2

汉天苑大酒店
广东省惠州市
RSJ-350/S-810
RSJ-175/S-510
2
2

湛江财贸学院
广东省湛江市
RSJ-350/S-810
3

湛江教育学院
广东省湛江市
RSJ-350/S-810
2

南海雍景明珠大酒店

广东省佛山市南海区
RSJ-350/S-810
RSJ-175/S-510
3
1

广 西 省
中国人民解放军三0三医院
广西省南宁市
RSJ-350/S-810
2

南宁市第一人民医院
广西省南宁市
RSJ-350/S-810
4

广西自治区中医院
广西省南宁市
RSJ-350/S-810
3

昌龙大酒店
广西省南宁市
RSJ-350/S-810
2

河池市第一人民医院
广西省河池市
RSJ-350/S-810
2

崇左宁明人民医院
广西省崇左市
RSJ-350/S-810
2

福 建 省
福州商业学校
福建省福州市
RSJ-350/S-810

福州一中
福建省福州市
RSJ-350/S-810
6

福州恒盛宾馆
福建省福州市二环路
RSJ-175/S-511
3

福州市第六人民医院
福州市台江区
RSJ-175/S-511
2

福建省肿瘤医院
福建省福州市福马路
RSJ-350/S-810
6

福建医科大学附属第一医院
福建省福州市
RSJ-175/S-511
3

福建省肿瘤医院
福建省福州市
RSJ-350/S-810
2

宁德美伦大饭店
福建省福州市
RSJ-350/S-810
2

莆田美海大酒店
福建省莆田湄州岛国家旅游度假区
RSJ-175/S-511
2

长乐华亚纺织
福建省长乐市
RSJ-175/S-511
2

康靓园足按城
福建省福州市
RSJ-175/S-511
2

宁德闽东宾馆
福建省宁德市
RSJ-175/S-510
2

宁德闽东宾馆
福建省宁德市
RSJ-350/S-810
2

宁德东方宾馆
福建省宁德市
RSJ-175/S-510
2

宁德市美伦大饭店
福建省宁德市
RSJ-350/S-810
6

宁德屏南天外天大酒店
福建省宁德市
RSJ-350/S-810
2
