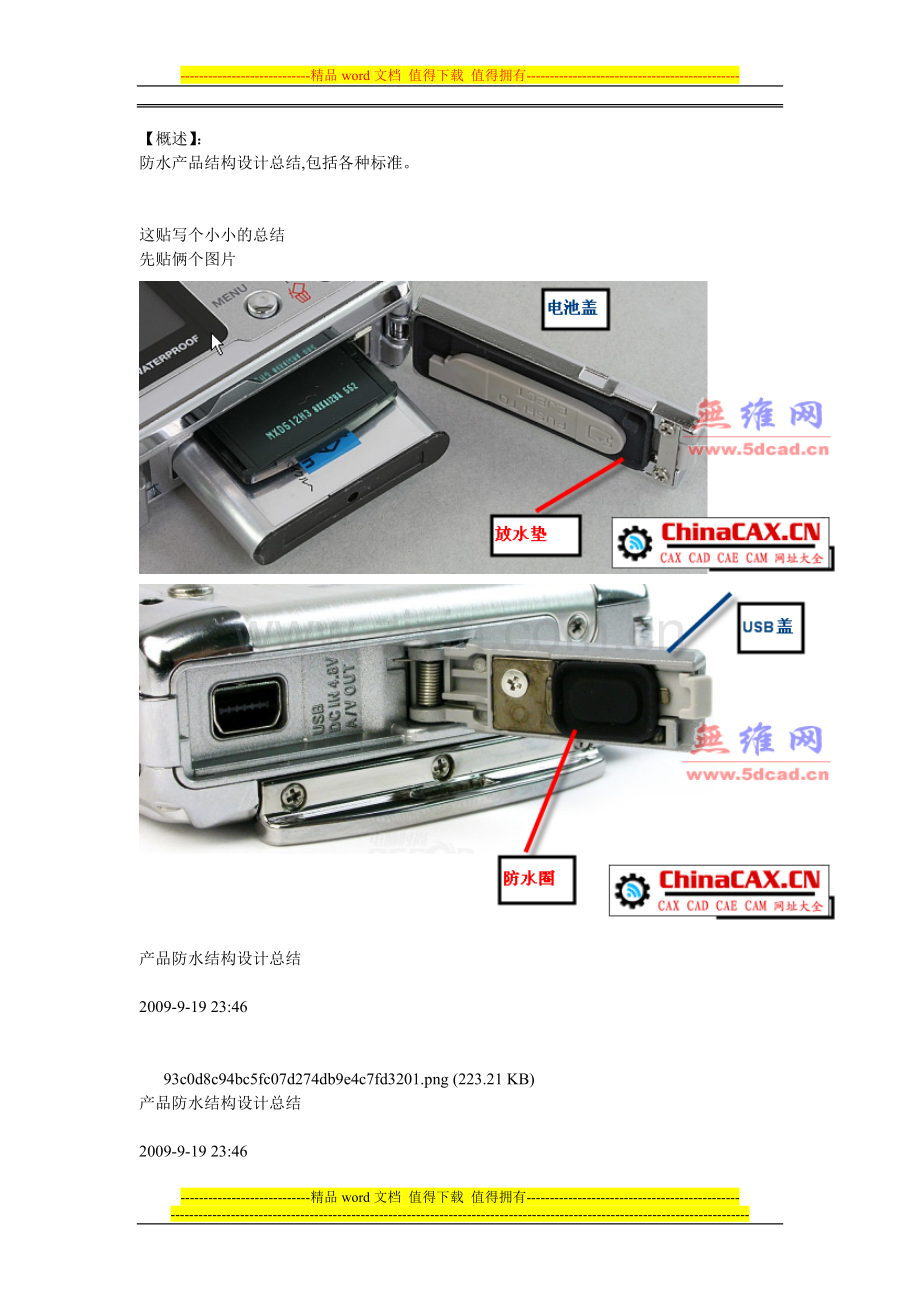

-精品word文档 值得下载 值得拥有-【概述】：防水产品结构设计总结,包括各种标准。 这贴写个小小的总结先贴俩个图片 产品防水结构设计总结2009-9-19 23:46 93c0d8c94bc5fc07d274db9e4c7fd3201.png (223.21 KB)产品防水结构设计总结2009-9-19 23:46贴一下防水等级日本的标准:电子测量仪器的防水级别同时也反映了仪器防潮和防尘的能力，特别是对于户外活动中，兔不了处于高湿或多尘沙的恶劣环境中，仪器的密封和防水能力对于保证仪器的安全运转 和寿命就至关重要。为此，国际上制订IEC529标准。为了与此相适应，日本工业标准中将电子仪器的防水保护分为10个等级，分别以IPX1、IPX2表示。 保护等级种类含义 0 无保护 1 防滴I型 垂直落下的水滴无有害的影响 2 防滴II型 与垂直方向成15“范围内落下的水滴无有窑的影响 3 防雨型 与垂直方向成60度范围内降雨无有宾的影响 4 防溅型 受任意方向的水飞溅无有害的影响 5 防喷射型 任意方向直接受到水的喷射无有害的影响 6 耐水型 任意方向直接受到水的喷射也不合讲人内部 7 防浸型 在规定的条件下即使浸在水中也不全许人内部 8 水中型 长时间浸没在一定压力的水中照样能使用 9 防湿型 在相对湿度大90以卜的湿气 样能体用国际工业标准防水登记IP和日本工业标准的JIS防水等级是接近的,分0-8的9级,IP等级同样对防尘做了规定。IPxx 防尘防水等级防尘等级 (第一个X表示) 0 ：没有保护 1 ：防止大的固体侵入 2 ：防止中等大小的固体侵入 3 ：防止小固体进入侵入 4 ：防止物体大于 1mm 的固体进入 5 ：防止有害的粉尘堆积 6 ：完全防止粉尘进入 防水等级 (第二个X表示)0 ：没有保护 1 ：水滴滴入到外壳无影响 2 ：当外壳倾斜到 15 度时，水滴滴入到外壳无影响 3 ：水或雨水从 60 度角落到外壳上无影响 4 ：液体由任何方向泼到外壳没有伤害影响 5 ：用水冲洗无任何伤害 6 ：可用于船舱内的环境 7 ：可于短时间内耐浸水（ 1m ） 8 ：于一定压力下长时间浸水 例：有秤或显示仪表标示为IP65，表示产品可以 完全防止粉尘进入及可用水冲洗无任何伤害。IPXX等级中关于防水实验的规定。（1）IPX 1方法名称：垂直滴水试验试验设备：滴水试验装置试样放置：按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm试验条件：滴水量为 10。5 mm/min持续时间：10 min （2）IPX 2 方法名称：倾斜 15滴水试验试验设备：滴水试验装置试样放置：使试样的一个面与垂线成 15角，样品顶部至滴水口的距离不大于 200mm 。每试验完一个面后，换另一个面，共四次。试验条件： 滴水量为 30。5 mm/min 持续时间： 42。5 min（ 共10 min ）（3）IPX 3方法名称：淋水试验试验方法： a。 摆管式淋水试验试验设备：摆管式淋水溅水试验装置试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转。试验条件：水流量按摆管的喷水孔数计算，每孔为 0。07 L/min ，淋水时，摆管中点两边各 60 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60，共 120。每次摆动( 2120) 约 4s 试验时间：连续淋水 10 min b。 喷头式淋水试验试验设备：手持式淋水溅水试验装置试样放置：使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间试验条件：试验时应安装带平衡重物的挡板，水流量为 10 L/min 试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积)，最少 5 min（4）IPX 4方法名称：溅水试验试验方法： a摆管式溅水试验试验设备和试样放置：与上述 IPX 3 之 a 款均相同；试验条件: 除后述条件外，与上述 IPX 3 之 a 款均相同；喷水面积为摆管中点两边各 90弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180，共约 360。每次摆动 ( 2360) 约 12s 试验时间： 与上述 IPX 3 之 a 款均相同 ( 即10 min )。 b喷头式溅水试验试验设备和试样放置：与上述 IPX 3 之 b 款均相同；试验条件：拆去设备上安装带平衡重物的挡板，其余与上述 IPX 3 之 b 款均相同；试验时间：与上述 IPX 3 之 b 款均相同， 即按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积) 最少 5min （5）IPX 5方法名称：喷水试验试验设备：喷嘴的喷水口内径为 6。3mm试验条件：使试验样品至喷水口相距为 2。5m 3m ，水流量为 12。5 L/min ( 750 L/h )试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积) 最少 3 min（6）IPX 6方法名称：强烈喷水试验；试验设备：喷嘴的喷水口内径为 12。5 mm试验条件：使试验样品至喷水口相距为 2。5m 3m ，水流量为 100 L/min ( 6000 L/h )试验时间：按被检样品外壳表面积计算，每平方米为 1 min（不包括安装面积）最少 3 min（7）IPX 7方法名称：短时浸水试验试验设备和试验条件：浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为 0。15m试验时间: 30 min （8）IPX 8方法名称: 持续潜水试验；试验设备,试验条件和试验时间: 由供需（买卖）双方商定，其严酷程度应比 IPX 7 高。上下盖防水一般:1.加防水圈. 产品防水结构设计总结2009-9-19 23:462.超声波(有双超声线的) 93c0d8c94bc5fc07d274db9e4c7fd3203.png (12.32 KB)产品防水结构设计总结2009-9-19 23:46出线部分:贴俩张图,应该会明白 产品防水结构设计总结2009-9-19 23:46螺丝防水1.是在螺丝上套个小圈就可以了2.在上下螺丝柱上做结构加一个防水圈就好了.本文来自: 辅助论坛( 详细文章参考：5771001803090012095 5790368228596330825771001803090012386 5761373997357606965771001803090013594 5780775799025155125771001803090012387 5771649826018180515771001803090012138 5721311921589183265771001803090012359 5790368223610760535771001803090012356 5761352861437917425771001803090012355 57508786970469327917088100343355274 10122994432583337917088100343355275 10186673293883200817088100343356107 10158115250150052217088100343356108 10100018005987173217088100343354295 10107419414268701717088100343356184 10187866086962880217088100343356185 10177583117408667417088100343356109 10108601437357284617088100343356110 10115220721601491617088100343355237 10102704160570270917088100343355238 10122936486142541417088100343356169 10186220440263571817088100343354928 101760654089788804-精品word文档 值得下载 值得拥有-
