山东移动通信有限公司XX分公司 机房楼及生产经营楼弱电系统工程 技术标书部分文件.pdf

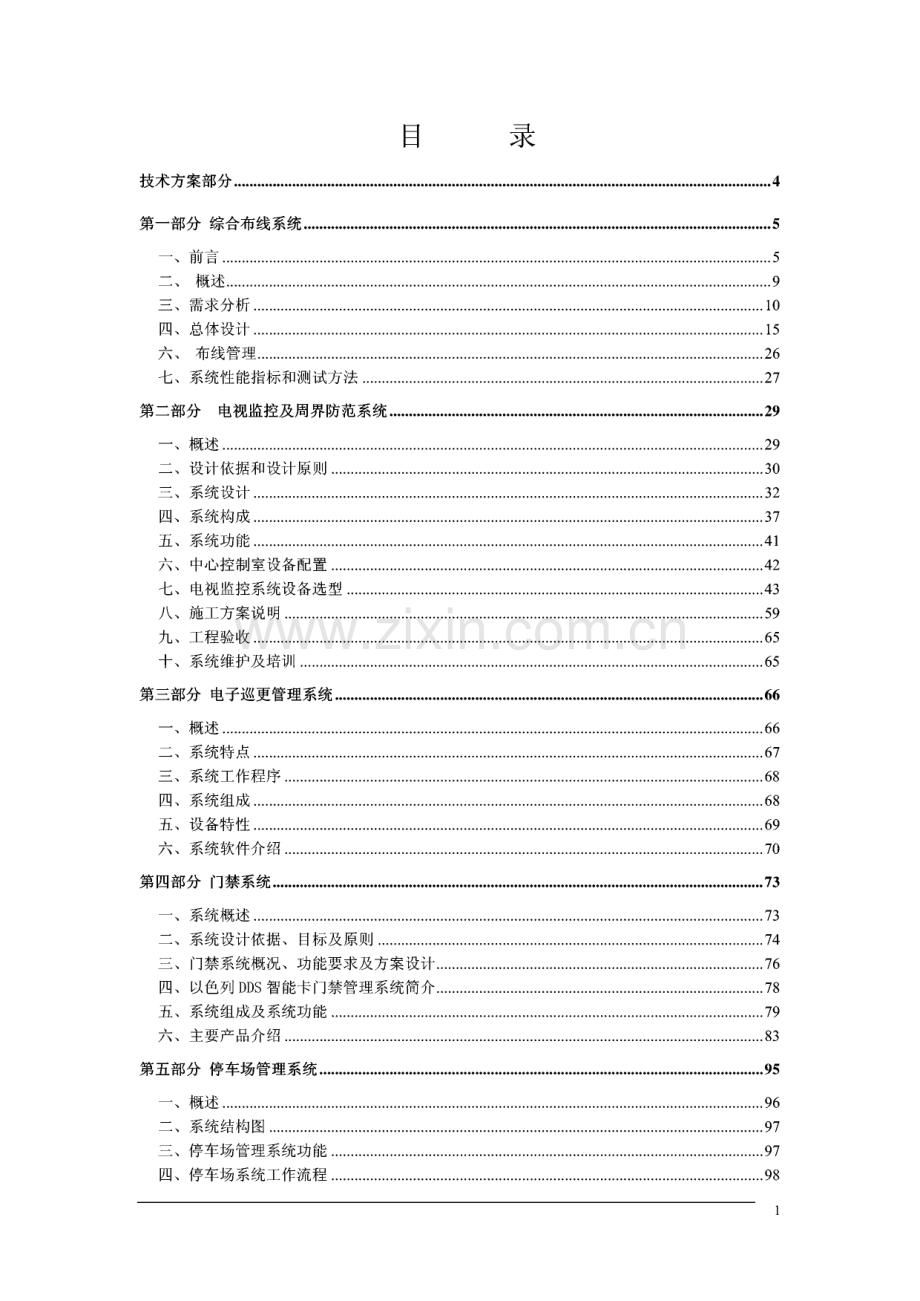

副本山东移动通信有限公司XX分公司 机房楼及生产经营楼弱电系统工程 技术标书部分投标文件XXXXX科技有限公司目录技术方案部分.4第一部分综合布线系统.5、刖百.5二、概述.9三、需求分析.10四、总体设计.15六、布线管理.26七、系统性能指标和测试方法.27第二部分电视监控及周界防范系统.29、概述.29二、设计依据和设计原则.30三、系统设计.32四、系统构成.37五、系统功冃匕.41六、中心控制室设备配置.42七、电视监控系统设备选型.43、施工方案说明.59九、工程验收.65十、系统维护及培训.65第三部分电子巡更管理系统.66概述.66二、系统特点.67三、系统工作程序.68四、系统组成.68五、设备特性.69六、系统软件介绍.70第四部分门禁系统.73、系统概述.73二、系统设计依据、目标及原则.74三、门禁系统概况、功能要求及方案设计.76四、以色列DDS智能卡门禁管理系统简介.78五、系统组成及系统功能.79六、主要产品介绍.83第五部分 停车场管理系统.95、概述.96二、系统结构图.97三、停车场管理系统功能.97四、停车场系统工作流程.98五、停车场系统主要设备技术指标.102六、停车场系统软件功能.105施工组织设计.108施工方案及质量、工期组织计划.108、工程规模及主要施工项目.109二、弱电系统设计施工依据.109三、工程质量.110四、施工工期目标.110五、工程实施组织及劳动安排计划.110六、施工技术措施及施工方法.112七、工程质量保证措施.115、工程进度组织措施.118九、施工安全保障、文明施工管理措施.120十、水电计划用量.123十、冬雨季施工措施.123十二、节假日劳保证措施.124十三、项目总体实施步骤与进度计划表.124十四、弱电系统工程施工进度网络图.125用户培训、技术支持、售后服务.126、公司服务理念.126二、专业设计、施工及维修部门简介.127三、服务措施及方式.127四、售后技术服务支持.128五、设备维修、备品备件提供.129六、维修保养承诺事项.129七、用户培训计划.129项目经理简历表.131主要管理人员（资历简介）分览表.132劳动计划表.133临时设施布置及临时用地表.134组织管理及施工机构图.134主要施工机械设备表.135技术偏差表.136施工设计人员相关证明材料.138结 束语.13823技术方案部分4第一部分 综合布线系统、前言综合布线系统是构成现代信息网络的基础。随着计算机技术、通讯技术、网 络技术的飞速发展,人类步入了计算技术发展的新时代网络时代。数据、语 音、视讯、多媒体等信息量急剧膨胀。信息传输的高速、安全可靠及任意点之间 的计算机网络通讯对信息传输介质及结构提出更高的要求。如何适应当前及将来 网络技术飞速发展对建筑物布线的挑战是我们在大楼设计建设之初就要认真考 虑的课题,一般来讲,一座大楼的生命周期要远远长于计算机、通讯及网络技术 的发展周期。以往的设计和安装布线系统通常采用不同的传输媒介,而对于数据 网络,常采川不同的传输媒介,如屏蔽双绞线,同轴电缆,双绞线,光纤等。这 样做的结果是当系统和业务变动或升级时布线也要随之改変,不同的需要使得布 线的工程和管路变得复杂和昂贵,因此,大楼内采用的通讯及布线系统定要有 先进性（超前性）,力求高标准,并且有很强的适应性、扩展性、可靠性和长远效 益。布线系统必须能够支持建筑物（建筑群）的通讯要求,能够支持多种业务（语 音、数据、局域网、图象）和系统,并能够长期使用而不落后。所以产生了结构 化综合布线。1、综合布线概念综合布线系统（PDS）是楼宇和园区范围内,在统一的传输介质上建立的可以 连接电话、计算机、会议电视和监视电视等设备的结构化的信息传输系统。PDS 使川标准的双绞线和光纤,支持高速率的数据传输。它包括一系列专川的插座和 交接硬件,使川户可以把设备连到标准的话音/数据信息插座上,使安装、维护、升级和扩展都非常方便和节省费川。PDS使川星型拓扑结构,使系统的集中管理 成为可能,也使每个信息点的故障、改动或增加不影响其它的点。目前在综合布线领域被广泛遵循的标准是EIA/TIA-568A,即Commercial Building Telecommunications Wiring Standard,IS0/IEC1180L EN50173,我国的中国工程建设标准化委员会在1997年4月也公布了国内的综合布线的设 5计和施工规范。各布线系统器件生产厂家遵照此标准提供了自己的布线产品系列 例如:IBM 的 Advanced Connectivity System、AT&T 的 Structured Cabling System、AMP 的 Open Wiring System 等。在 EIA/TIA-568 中把综合布线系统分 为六个子系统:建筑群主干子系统、设备间子系统、垂直干线子系统、管理子系 统、水平子系统和工作区子系统(各标准的子系统划分方法可能略有不同,但实 质原理是相同的)。综合布线示意如下:工作区子系统提供从水平子系统的信息插座到用户工作站设备之间的连接。它包括工作站连线(station mounting cord)、适配器和扩展线等。水平子系统的作用是将垂直干线子系统从卫星配线间延伸到用户工作区。包 括双绞线电缆、信息插座等。6垂直干线子系统是建筑物内将各楼层的卫星配线间（管理子系统）联到主配 线间。管理子系统就是配线间,它把水平子系统和垂直干线子系统连在起或把垂 直主干和设备子系统连在起。通过它可以改变布线系统各子系统之间的连接关 系,从而管理网络通信线路。器件有端子板、Patch Pane!和跳线等。设备子系统把管理子系统和网络设备联系起来。由设备间中的电缆、连接器 和相关支撑硬件组成。建筑群主干子系统将一个园区的各建筑物内的设备子系统联在起。包括光 缆、电缆和电气保护设备。2、综合布线相关术语信息点指布线系统中的个设备连接点,与信息插座的个插孔对应。较常见的信 息设备是电话和计算机。信息插座（Informati on Outlet）布线系统中水平子系统的一部分,与工作区子系统相连。信息插座由面板、插孔模块等组成,面板分暗嵌式和外露式,插孔数也有多种。插座不与信息点 对应,典型的情况是个双孔插座中一个接计算机、另个接电话。本楼内均 按照两个信息点为数据口互补电话和计算机插座的互补是指可以把计算机插孔改接电话,或把电话插孔改 接计算机。互补对综合布线系统的设计有一定要求。EIA/TIAElectronic Industries Association/Telecommunication Industry Association（电子业协会/通讯业协会）的缩写。EIA/TIA568是目前被业 界广泛遵循的布线标准。六类草案中的IS0/1ECH80标准,它是真正意义上的千兆标准。标准所限定的数 据带宽为250MHz本次设计根据表述要求数据部分全部采用六类标准7五类是EIA/TIA公告TSB-36和TSB-40中规定的支持100MBPS以下传输率的布线 系统器件类别。如果要支持100MBPS的传输,要求这个布线系统的所有的器件,包括电缆和插接件,都必须是五类产品。三类是EIA/TIA公告TSB-36和TSB-40中规定的支持16MBPS以下传输率的布线 系统器件类别。我们也川“三类”和“五类”作为信息点的类别。一般地,三类 信息点用于连电话和普通计算机网络,五类信息点川于连高速计算机网络。本设 计语音部分只涉及主干部分,采川三类大对数线缆CECS中国工程建设标准化协会。他规定了中国的综合布线标准。配线间（箱）属布线系统的管理子系统,其中放置配线架。典型地,设备间（本设计中就 是指两座楼的主配线架）中放置主配线箱;每层楼设个卫星配线箱,卫星配线 箱设置的多少随各楼层的信息点密度不同而不同。配线架配线间（管理子系统）中多种配线器件的总称。象配线间（箱）样,也分为 主配线架和卫星配线架:主配线架连接主干电缆和设备,卫星配线架连接水平电 缆和主干电缆。服务器计算机网络中提供资源给其它计算机共享的计算机。一般所说的服务器是指 文件服务器。工作站计算机网络中普通用户使用的计算机,与服务器相对,可以共享服务器上的 资源。终结（terminate）布线系统器件生产厂家提供的电缆一般是1000英尺/箱的连续的,终结是指 在安装现场,把电缆铺设到位后割断并卡接。在综合布线系统中,电缆都只能在 配线架或模块插座处终结,并通过布线系统插接件接续,不象电源线断点可以接 8续。阻燃电缆指电缆点燃后在限定的时间内、火焰沿电缆蔓延到限定的距离内可以自动熄 灭。二、概述本投标书是由我公司应XX市移动公司的要求,根据甲方下发的招标文件具 体要求以及建筑图纸对综合布线的规划所做的该大厦的综合布线系统设计方案,作为甲方进行方案论证与商务谈判的基础。本综合布线系统工程具体内容包括网络数据通讯和主干话音部分。本方案设计所遵循的原则:1.充分满足甲方功能上的需求。2.结构和性能上都留足余量和升级空间。3.遵循业界先进标准。4,本着结构合理,高效低成本的原则。5.用户使用上和管理上的灵活性。方案设计中详细描述了该综合布线系统的总体结构和各子系统的设计细节,包括布线系统的需求分析、布线路由、器件选型、系统检测等部分。主机房位 置、各楼层机房和竖井的位置、PDS线路的管槽铺设方法以目前招标文件所提供 的总体平面图纸设计为依据。与电话局的责任分界等问题需几方进步协调确 认。与建筑承包方（或装修方）的配合协议等问题也将协同甲方进步敲定。本 标书全部满足招标文件对布线系统的需求,并在综合考察几种布线产品的基础上 提供了最佳的全方位的布线解决方案。此方案的读者应仅限于甲方的项目工程管 理小组成员,请勿转借或出示给他人。9三、需求分析1、设计原则和依据本工程是XX市移动机房楼结构化综合布线工程,所有楼层的数据布线均采 川六类非屏蔽系统到桌面,万兆光纤为主干的高速数据应川服务;语音部分布线 主干采川三类50对的语音大对数电缆。我们的布线方案确保网络的稳定性和高 性能运转,同时减少网络误码率和故障率,并且提供灵活管理上的技术实现方法。本次设计,主要遵循以下原则:灵活性原则结合XX市移动机房楼的实际应用,针对不同的应用功能进行不同的设计,确保布线能达到川户的应川要求,并尽量保护川户的投资。能够满足灵活应川的 要求,即任一信息点能够连接不同类型的设备,如:计算机、打印机、终端或电 话、传真机。开放性和标准化整个系统遵循商用建筑群布线标准(IEA-568B)标准;符合CCITT推荐 的配线标准;符合EIA/TIA推荐的大楼内部配线系统标准;符合EN50173、ISO/国际建筑布线标准(IEC IS 11801)(或IEC-1156-1)标准；遵循EMC电磁 干扰标准IN55022 B级/DINVDE 0878标准以及中国国内现行通用的通信电气 标准及建筑规范,具有良好的开放性,易于未来的布线扩展及升级。可靠性、安全性只使用经过国际权威机构认可并经过使用考验的材料和产品。采用集中式管 理,使线路检查维修容易。由于采用物理星形拓扑连接方法,所以线路中某点出 现故障,不影响整个系统运行。系统所采用的部件均经过UL认证。本次设计采 用高品质的布线产品,结合我公司多年的实际工程经验,确保为后续的商主网络 应用提供个稳定、可靠的传输平台。模块化布线系统中,除去敷设在建筑内的线缆外,其余所有的接插件都是积本式的 标准件,以方便管理和使用。整个系统能连接各厂家、各型号的电脑、交换机,10以及支持不同的网络结构。采用标准8芯信息出口插座(RJ45),连接各型电脑 时,只需改换不同转接插头,即可完成所有的操作。经济性避免投资浪费,一次性投资,可符合未来长期通信需求。采用集成化程度高、节约占地空间的产品,达到最好的传输效果。本次设计及后续的施工,主要遵循以下标准与规范:用户建筑通用布线标准IS0/IEC11801用户建筑布线标准CENELECEN50173川户建筑布线安装规范CENELECEN50174商用建筑物布线标准EIA/TIA568A民用建筑线缆标准EIA/TIA586民用建筑通道和空间标准EIA/TIA569民用建筑通信管理标准EIA/TIA606民用建筑通信接地标准EIA/TIA607以太网!0Base-T 标准:EEE802.3以太网!OOBase-T 标准:EEE802.3u千兆以太网标准IEEE802.3ZATM 论坛(155Mbps/622Mbps)综合业务数字网基本数据速率接口标准CCITT ISDN智能建筑设计标准GB/T 50314-2000民用建筑电气设计规范JGJ/T1692建筑与建筑群综合布线系统工程设计规范GB/T 50311-2000建筑与建筑群综合布线系统工程施工及验收规范GB/T 50312-2000建筑与建筑群综合布线系统工程设计规范CECS72:97建筑与建筑群综合布线系统工程施工及验收规范CECS89:97大楼通信综合布线系统YD/T926民用建筑电气设计规范JGJ/T1692中国电气装置安装工程施工及验收规范GBJ232.82室内电话线路工程设计规范YDJ8-8511城市住宅区和办公楼电话通讯设施设计规范YD/T2008-93市内电信网光纤数字传输工程设计技术规范筑群综合布线系统工程施工及 验收规范 GB/T50312-20002、采用综合布线系统的原因现在公司、企业和政府部门内,信息已成为种关键性的资源,它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。由于这原因,公 司、政府各部门都要求在尽可能短的时间内改进这些通讯系统,并根据需要配置 各种配线系统。而在中国,即便是在新设计的建筑物内,往往仍沿川过去的那些 布线技术,致使各种系统的布线无法相容,难以适应新技术的发展,且管线拥挤 不堪,而配线上的巨额投资往往是重复的。这种情况还会随着公司、企业、政府 的成长,设备的更新,人员的变动,办公环境的变更而变得越来越糟。任何的增 添、变动,都可能弓I起全局的变动,不但影响员的工作效率,对公司、政府的 运营也产生不良的影响。尤其是随着ISDN（综合业务数据网的）、ATM（异步传输 模式）、FDDI/TPDDI（光纤分布式数据接口/双绞线分布式数据接口）,楼宇自动化 系统的出现、皮用、推广和发展,原来使用的布线系统将无法满足要求。因此,寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术,已成为当务 之急。它不但能够满足现在的要求,更主要的是迎接未来对配线系统的挑战。随 之,各种满足EIA/TIA568标准的结构化布线系统纷纷推广并被广泛接受。他们 能够使一次性的布线投资解决今后15到30年内将出现的布线问题。综合布线与传统布线的比较:传统布线布线系统内各子系统相互独立,互不兼容。终端装置若要变动导致布线系统同时变动,形成大量重新敷线,及无开放性、灵活性。布线时,工作重复,量大,造成浪费。布线系统投入运行后,维护与管理困难。扩展困难,如需扩展对土建装修造成很大影像,且工作量大。传统布线本身技术落后,管线布置多而复杂。综合布线12 综合布线实施统一布线,技术上优于传统布线,管理布置合理。具有兼容性和灵活性,终端装置改変,布线系统不须任何变动。施工简单,管理、维护十分方便。具有扩展能力,充分适应15年以上话音和计算机网络发展的要求。维护管理量小,管理人员也相应减少。综合布线系统产品性能价格比优于传统布线。3、设备选型本工程综合布线产品采用瑞士徳特威勒综合布线产品。数据主干采川单模6 芯10G室内光纤和室外12芯10G单模光纤,同时采川六类非屏蔽双绞线作为备 川,语音主干采川3类50对语音大对数电缆。瑞士徳特威勒是国际知名的连接系统供应商之一,为业、商业以及民川领 域提供不同系列的连接产品,包括高低压电器,灯,家庭控制,通信,网络基础 设施等连接系统。4、所需的介质根据已有的网络系统设计,为实现述功能,我们采用千兆位以太网解决方 案（基于光纤）,到桌面铜缆带宽大于200兆赫兹,逻辑总线的树状星型拓扑 结构。为实现此种网络技术,常见的介质是光纤、铜缆。光纤的特点是容量大、速率高、传输距离远、抗干扰性能好,但价格较贵,而且光纤网络设备也很贵,所以适用于作建筑群主干线缆和大型楼宇的垂直主干应用。光纤是将电信号转 换为光信号传输的优良传输介质,外界噪声（电磁波）对其不构成影响,同时信 号不泄漏,保密性能好。光纤分为单模光纤与多模光纤两种。单模传输距离远,需要激光做光源;多模传输距离较近,应川普通光源（IBDN多模光缆支持激光）。光缆的传输能力在国际用模式带宽来表示的,模式带宽与对光缆所提供的光源 有直接关系。本工程选川单模光纤,在850NM光源下,模式带宽为160MHz*KM,千兆支持的距离为2000米,如川激光做光源,模式带宽变为550MHz*KM千兆可 达10000米。135、与土建的关系客户的土建和装修进度将直接影响和制约本布线工程进度,因此施工方在现 场允许的条件下会全力推进工程进度。布线工程施工方将与工程土建方就交叉作业的些细则签署配合协议,并请 建设方协调可能出现的问题和监督执行协议。6、建筑物的具体情况该建筑群有弱电竖井贯通各建筑物各层,共两座楼:机房楼、生产经营楼。布线情况为:从中心机房采川12芯10G单模室外光纤和50对3类大对数电缆连 到生产经营楼的主配线间,再由各楼的主配线间采用6芯室内单模光纤连接至各 个分配线间。深化设计中我方将给出平面布线图。配线间设计的基本原则为方便管理且尽量平衡水平布线以避免线缆超长,同 时面积基本满足需要。机房楼的5层设置主配线间及中心机房,生产经营楼3层设置主配线间,ffi 积必须满足IS0/IEC 11801:1995建筑物综合布线规范要求。大楼的外线引入电 话及专用的线路,如ISDN,也最终卡接在我们提供的语音机柜内。数据部分有 通向外部数据节点（如INTERNET）的通道。同时主配线间还要考虑电源、接地、照明、防水、防尘等等对计算机机房的基本要求。其他分配线间设置情况:机房楼1、2、4、5、7、8分别设置个分配线间,10层设置两个分配线间;生产经营楼每层设置个分配线间。水平布线插座部分一般距地30CM摆放,最终通过水平垂直段线槽（管）、走廊主线槽等汇至相邻的FDO基本的水平布线走线方式有暗敷和明设两种。参 照以下示意图:14四、总体设计根据设计的要求,XX市移动机房楼综合布线系统采用6类非屏蔽系统+光纤 的解决方案。楼内数据主干采用6芯10G室内单模光纤和6类非屏蔽双绞线,语 音主干采川3类非屏蔽50对大对数电缆。水平线缆采川6类非屏蔽双绞线;信 息出口采川6类非屏蔽模块。信息面板采川双口平面信息面板;配线间的数据配 线架采川24 6类非屏蔽快接式配线架;语音配线架采用H0型100对配线架;光纤配线架采川19英寸机架ST光纤配线架;设备机柜采川19英寸2米标准网 络机柜。本设计方案的设计范围包含工作区子系统、水平子系统、垂直主干子系统、管理子系统、设备间子系统。1、各子系统方案设计1.1工作区子系统XX市移动机房楼综合布线的水平系统全部采川布线到桌面的方式,由楼层 分配线间的配线架直接引电缆到墙面信息插座。其中信息点的设置按以下要求布 置:见附表移动机房楼（机房楼）综合布线系统点数统计楼层数据模块面板24 口六类 快捷式配 线架100对no配线 架12 口光纤 配线架24 口光纤 配线架19英寸标 准2m机 柜B11891514020211122613311132211426132111544224313362613718921118261321119261310126322211合计28414218108310移动机房楼（生产经营楼）综合布线系统点数统计楼层数据面板24 口六类 快捷式配 线架100对110配线 架12 口光纤 配线架24 口光纤 配线架19英寸标 准2m机 柜B142121810910111162218109101113160807314341608071115160807111616080711171608071118160807111916080711110160807111合计1720860761210412共计有信息点2004个。对于XX市移动机房楼布线系统的工作区我们设计采用德特威勒的6类非屏 蔽信息模块,面板采川2孔信息面板。嵌墙安装的信息插座,插座的底边距地 3001111n;信息插座与电源插座的距离大于或等于300mm布线系统的链路模型:水平链路的模型:跳线;设备电參/I I I I!VTa 亠/必1718产品选型:Unipatch六类非屏蔽单免打线模块产品描述:徳特威勒公司的六类非屏蔽单免打线模块符合最新国际标准 的六类传输性能,确保实现E级链路的传输性能。它的免打线操作在安装中节省 了时间。信息面板:本方案中我们采川徳特威勒的Unilan系列平面双口信息面板,面板为86*86,便于使川且安装简单。信息面板均采用双层结构,增强了美观性,信息插孔配有防尘盖用以保护信息模块。1.2水平子系统水平子系统包括从工作区信息出口延伸至每个工作区的水平双绞电缆。本方 案中我们选川德特威勒公司生产的6类4对非屏蔽双绞线德特威勒的6类4对非屏蔽双绞线,可达到300MHz的传输频宽,并已获得 多项国际国内认证。我们为您所提供的6类非屏蔽电缆将有如下特点:电缆频率功能的衰减非常低。在250MHz时的衰减仅29.5dB.近端串音高达90dB250MHz电缆最终ACR值为60dB线缆结构:线径:0.55mm0（23号裸铜线）结构:4*2*0.55屏蔽:铝聚脂箔漏极线:镀锡铜线护套:橙色L0SH低烟无毒无卤护套其优异的传输性能使得该电缆能在将来更高要求的应用中被使用。ACR可导 19致更好的传输,对于将来的应用则有更多的余量。同时线缆采用的LOSH护套为 低烟无卤型环保护套,符合川户对于线缆环保性的要求。16002-4P 6类非屏蔽 线缆同我们的接插元件能够非常完美的互相匹配,达到6类传输的性能要求。特威勒的电缆完全遵照IS0/IECH801,EN50173和TIA/EIA568A标准,同时 达到IEC332-3C,IEC1034和:EC754-1/2标准规定的技术规范。线缆用量的计算:线缆长度计算公式:平均电缆长度二(最远信息点到集线中心长度+最近信 息点到集线中心长度)/2线缆布线长度二平均电缆长度+备川部分(平均电缆长 度的10%)+端接容差6m线缆川量计算公式:C=0,55(F+N)+6 Xn(m)其中C：线缆用量20F：最远信息点到楼集线中心长度N：最近信息点到楼集线中心长度n：信息点数量楼层线缆川量见材料设备清单L3楼内垂直子系统主干布线系统的功能在于提供主MDF与IDF之间内部连接。本方案设计中由 每个分配线间敷设1根或两根6芯室内单模万兆光缆3类非屏蔽大对数电缆至每 座楼的主配线间。我们在楼内提供2种主干:三类非屏蔽大对数电缆和6芯单模室内光缆。在 每个楼层配置3类大对数作为语音主干,6芯单模光纤作为数据主干。MDF与 IDF间的铜缆主干将使用高质量的3类非屏蔽双绞线,用于语音传输。本次工程中采用德特威勒公司生产的0f05-09L06 6芯室内单模万兆光纤作 为楼内数据主干。OfO5-09L06 6芯室内单模万兆光纤为松套管式单模室内光缆。在光纤的周围覆上松的塑料包层,可以使光纤在包层中不受,横向负载对光纤 不再起作川。同时在包层内填入凝胶以达到纵向防水及固定内置光纤的目的。室 内光缆在燃烧特性、导热特性、生烟情况、无卤素和耐热方面的要求较高,所以,我们在本次工程中采用的0f05-09L06 6芯室内单模万兆光纤的外皮为低烟无卤 素型。所有光缆均采用熔接技术进行端接,将端接好的光纤接头,通过分线保护器 接入光纤配线盘的光纤偶合器上,光纤在不使川时,将防尘帽盖好,防止光纤头 损坏或受到污染,影响光纤的传输质量。光纤端接质量的好坏直接影响着传输性能,因此我们在本次光纤施工中采川 光纤熔接技术。光纤熔接技术是川光纤熔接机进行高压放电使待接续光纤头熔 融,合成一段完整的光纤。这种方法接续损耗小（一般小于O.ldB）,而且可靠 21性高。在光纤接续过程中,连接部位的机械强度明显下降,为了整个光缆链路的 安全、可靠,连接部位必需采川套有不锈钢丝的热缩管进行保护。同时,以分线 存储器保证光纤的弯曲度,对光纤接续部分加以固定保护。室内语音主干采用三类50对非屏蔽UTP双绞线铜缆。其性能符合EN50167,EN50168,EIA/TIA-568A,ISO/IEC/TIA标准对三类线缆的技术要求,满足中 速网络应用的需求。D130-50非屏蔽大对数电缆1.4管理子系统根据IS0/IECH801,EN50173和EIA/TIA568A,管理子系统提供骨干系统与 水平子系统的连接。全部的数据信息点均端接于24 6类非屏蔽快接式配线架上,可以通过 RJ45跳线与网络交换机相连,方便插拔的连接形式有助于数据系统的管理和维 护。语音主干由主配线间引至管理间110配线架上。光纤垂直主干的连接均采用12 ST光纤配线架,每组可安装1个双ST偶 合器。这样的设计,可以使配线架安装在19英寸标准的网络机柜中,便于安装 和管理,同时预留将来扩容时偶合器的安装位置。偶合器采川双ST型偶合器。数据跳线设计采川6类非屏蔽双头RJ45成品跳线。成品跳线严格按照 EIA/TIA568标准,从而保证整个系统的传输可靠性。为保证数据系统达到设计 标准。产品选用:22德特威勒公司的UNILAN 19英寸U6菲屏蔽配线架用于数据信息点的端接。U6 19 1U六类配线架采川了模块化的设计,便于安装和维护,每个模块都可独 立更换,可适应各种安装环境。其性能卓越,完全满足6类布线系统的要求。配 线架的背面有川于线缆捆扎固定的安装支架,以保证线缆端接时的弯曲度,同时 对线缆起到支撑保护的作用,确保长期使用时性能良好。产品描述:徳特威勒公司的六类非屏蔽及屏蔽24 口免打线配线架包括一个19”1U集 成线缆扎带架的金属框架,24个非屏蔽六类免打线模块和安装附件,一个防尘 盖,个线缆扎带以及份安装说明。产品应用:徳特威勒的配线架适用于端接水平或主干电缆以此来形成一个 对于不同网络设备的连接平台。所有的配线架以及连接模块均符合ISO/IEC 11801,EN 80173 和 EIA/TIA 568-A 标准。特点:每个模块独立安装借助于一个塑料锲对模块进行固定集成线缆扎线架通过金属配线架进行直接接地技术数据:尺寸:19”1U接地夹:镀锡铜盘模块单元材料:聚碳酸酯塑料锲材料:聚碳酸酯具体参数请参考六类屏蔽或非屏蔽模块的参数19英寸过线架用于跳线管理。Unilan系列管理环具有美观、实用和方便安23装等特点,能使机柜内的跳线布置得井井有条。l丁7沙语音配线架采用no型配线架 水平语音信息点通过跳线,压接到no配线 架上。垂直语音主干线缆的连接管理可以采用夹接方式,也可以采用插接方式,在 考虑到成本以及用户的具体使用,我们在本方案中采用夹接的管理方式。19”标准网络配线柜。用于安装数据配线架、语音配线架、光纤配线架以及 网络交换设备。12 口机架式光纤配线架川于端接室内6芯单模光纤。本方案中采川24 ST 型光纤接口箱。并配合光纤分线存储器,用于光纤在接口箱内的盘绕保护。配线我们在进彳;8管理区系统标识方案:整个系统要实行统的色标管理,即对不同的区域采川不同的标准颜色加以 标记。所有标签采用电脑或打字机打印,色标符合TIA/EIA 606布线管理规范。具体颜色的含义如下:橘黄色识别分界点;绿色识别用户区域的网络连接的终接处;紫色 识别来自通用设备（PBX/PABXsLANsComputersMultiplexers）的线缆终接处;白色 识别垂直干缆电讯介质的终接处;灰色识别水平干缆电讯介质的终接处;蓝色 识别水平电讯电缆介质的终接处,并且要求仅仅在电讯间和设备 的线缆端子,不包括在工作区信息出口的线缆端子;棕色 识别建筑物之间的主干线缆终接处;黄色 识别辅助设备,报警,维护,保安监视和其它各种混合设备的终 接处;红色 识别主要电话系统的终接处。251.5设备间子系统机房楼的5层设置主配线间及中心机房,生产经营楼3层设置主配线间,ffi 积必须满足ISO/IEC 11801:1995建筑物综合布线规范要求。大楼的外线引入电 话及专用的线路,如ISDN,也最终卡接在我们提供的语音机柜内。数据部分有 通向外部数据节点(如INTERNET)的通道。同时主配线间还要考虑电源、接地、照明、防水、防尘等等对计算机机房的基本要求。其他分配线间设置情况:机房楼1、2、4、5、7、8分别设置个分配线间,10层设置两个分配线间;生产经营楼每层设置个分配线间。主配线间是每座楼的综合布线系统的线缆管理中心,也是整个系统对外连接 的节点。主配线间设置19”标准网络机柜。川于安装配线架及网络设备。这样的设 计将使组件的更换较容易,电缆配置更加清楚,为操作人员提供了方便。通过跳 线与接插线完成。这里我们为数据应川提供光纤连接。快接式模块化配线架安装于19英寸机架内用于水平数据铜缆的端接和管 理。提供110型配线架川于电话系统的端接。19英寸理线槽用于跳线管理。19英寸机柜川于配线架、理线槽、网络设备的安装。您可通过我们附上的材料配置表,清楚地了解整个综合布线系统网络,包括 主配线架MDF、楼层分配线架IDF及工作区的配置。六、布线管理本布线工程信息点按以下规则统标号,如:层数据点是!CXX(C二Computer),层数据主干是!CBXX(B二Backbone),层语音主干是 1PBXX(B二Backbone)。各信息点标号与相对应的配线架卡接位置标号相同,特殊标号另行注明。标26签颜色统使用白底黑字宋体。另外所有电缆在距末端10-20公分处我方将进 行永久性色码标记。七、系统性能指标和测试方法施工完成后,我们对系统进行两种测试:线路测试:采用专用的六类电缆测试仪对标准所规定的布线系统的各项北京 技术指标进行测试,包括所有信息点的接线图、长度、审扰、衰减量等指标。联机测试:选取若干个工作站,进行实际的联网测试。整个布线系统包括双绞线和光纤两种线路,每条链路我们都要川专川的测试 仪测试。1、测试标准双绞线连接:根据IS0/11801国际标准或TIA/EIA标准。光纤连接:根据IS0/11801国际标准Optical Class之要求制定。2、被测线路的定义图旦旦旦3、测试指标我方将采用TIA/EIA所规定的CAT5E指标或!S011801 CLASSDPOWERSUM指27标,并且选用二级精度的测试专用仪器。这标准要求测试的指标包括:测试项目标准要求接线图.Wire Map长度,Length 100 米阻抗 Characterist ic100115ohn)近湘串扰,Near-end*技减,Attenuation*衰减和近端串扰两项指标,按照标准要求,在o-100MHZ的频率区间内多次 采样,标准要求的限值也不是个常量而是个公式,在不同的频率点有不同的 值。测试仪内自动存贮了各种标准的限值,它自动地逐项指标进行测试、比较,并报告结果。光纤线路的测试只要求测试项结果率减,按照标准要求:衰 减量 1.5（500M,波长 1300nm）衰减量3.5dB（500M,波长 850 nm）4、测试仪器我公司采川Fluke公司的新型双绞线测试仪来测试双绞线线路。川Fluke DSP系列测试仪主机外加Fluke FTK光纤测试工具包来测试光纤线路。.用途1Fluke DSP-SR 系列智能型双线线测试仪2Fluke FTK光纤测试工具包28第二部分电视监控及周界防范系统、概述随着社会进步和新技术的发展,采川高科技作为安全管理手段已应川在各 行各业。将现代的先进技术同科学的安全防范理论相结合,以高灵敏度和高可 靠性的安全防范产品为基础,联合其它保安设施和保安人员在周边地区建立起 一道全方位全天候的“电子壁垒”。XX市移动分公司科研及枢纽中心位于XX市高新区XX路与XXX路交界处,是XX移动通信公司XX分公司的业务核心设备的中心机房,以及生产经营场所,因此具有较高的安全防范地位。枢纽中心一期包含幢10层机房楼及幢10 层生产经营楼,两座楼的建筑面积近3.7万平方米,属于类建筑。XX移动通信分公司枢纽中心建成后,成通过采取严格的安防措施以保证设 备正常运转,以及保护国家财产安全,因此有必要对建筑的主要出入口及重要 场所进行全方位的监视和防范,以便更有效地进行管理,实现人防与技防相结 29合的科学现代化管理目的。同时在重点防范场所及室外周界区域设置多种技术 的防范措施。XX市移动分公司科研及枢纽中心的电视监控及报警系统包括前端摄像机、双鉴及四元红外探测器、玻璃破碎探测器、报警主机等设备,及现代化的数字 硬盘录像系统。通过集成,将电视监控系统与防盗报警系统整合为个有机的 整体,实现全方位,多元化监控。总体目标是:建设个安全、高效、稳定的 安全保卫系统,能适应巳益发展的安全管理的要求,并具有适度超前、良好的 系统扩展性,以及方便的巳常运行维护管理。我公司根据业主要求,通过系统 的设计论证,并综合考虑各方面需求,制定了本方案。本次设计的安全防范系统中,核心设备为上海诚丰硬盘录像机。该数字监 控管理系统集画面处理、视频切换、硬盘录像等全部功能于一体,是标准的 业系统网络控制平台,并具有快速图像检索,动态物体检测,报警联动,报警 延时录像等功能。从系统安全角度考虑,该数字监控管理系统可通过系统软件 的设定,对川户的级别和权限,包括硬件和系统软件的使川、系统信息的管理 等做出了明确的限定。防盗报警及周界防范系统的报警主机则选川在安防行业 知名度较高的美国霍尼维尔公司的VISTA120报警系列产品。本方案的设计在适应信息时代高度自动化、高度智能化技术发展的趋势的 同时,也力求使其在相当长的一段时间内仍能保持其技术上的先进性,并且为 系统将来的扩展和升级留有适当的空间。在此基础上,我公司将更严格地进行 施工组织管理,保证保质保量地完成工程施工任务。二、设计依据和设计原则1、设计依据技术防范系统必须在遵循国家有关技术标准,结合建筑物的位置,周边环 境、使川功能、建筑风格以及巳后的管理要求,通盘考虑,广泛调研和论证,在充分满足技防设计要求的基础上进行设计、施工。其具体设计依据如下:中华人民共和国技术监督局发布的GB50198-94民用闭路电视系统程技术规范。30 GA/75-94中华人民共和国公安部发布的安全防范工程程序与要求 GA/T74-94中华人民共和国公安部发布的安全防范系统通川图形符 号 GA/T70-94中华人民共和国公安部发布的安全防范工程概预算编制办 法 GBJ 115-87工业电视系统工程设计规范 GB50303-2002建筑电气安装工程施工质量验收规范 GBJ232-92电气装置安装工程施工及验收规范 ICE574-7/GB12641视听、视频和电视设备及系统维护操作的安全要 求 ICE574-3/SJ/Z9141-2视听、视频和电视设备及系统;视听系统设备连 接 GB/T15408-94报警系统电源装置、测试方法和性能规范 GB/T16796-1997安全防范报警设备 安全要求和试验方法 GA/T368-2001入侵报警系统技术要求 GA/T367-2001视频安防监控系统技术要求 JGJ/T16-92民川建筑电气设计规范 GN50057-94建筑物防雷设计规范 GB50174-93电子计算机机房设计规范 SJ/T10796-200I防静电活动地板通川规范 SJ/T30003-93电子计算机机房工程施工及验收规范 GB50169-92电气装置安装工程接地装置施工及验收规范 山东省公共安全技术防范管理办法 生产经营楼、机房楼建筑平面图及工程现场考察情况2、设计原则本系统方案设计遵循“技术先进,操作简单、扩展方便,便于管理”的原 贝。技术先进:采用国内国际通行的尖端安防技术。所选主要设备均采用当前31闭路电视监控领域的最新科技,广泛的应用于各种技防领域,经过市场考验,技术
