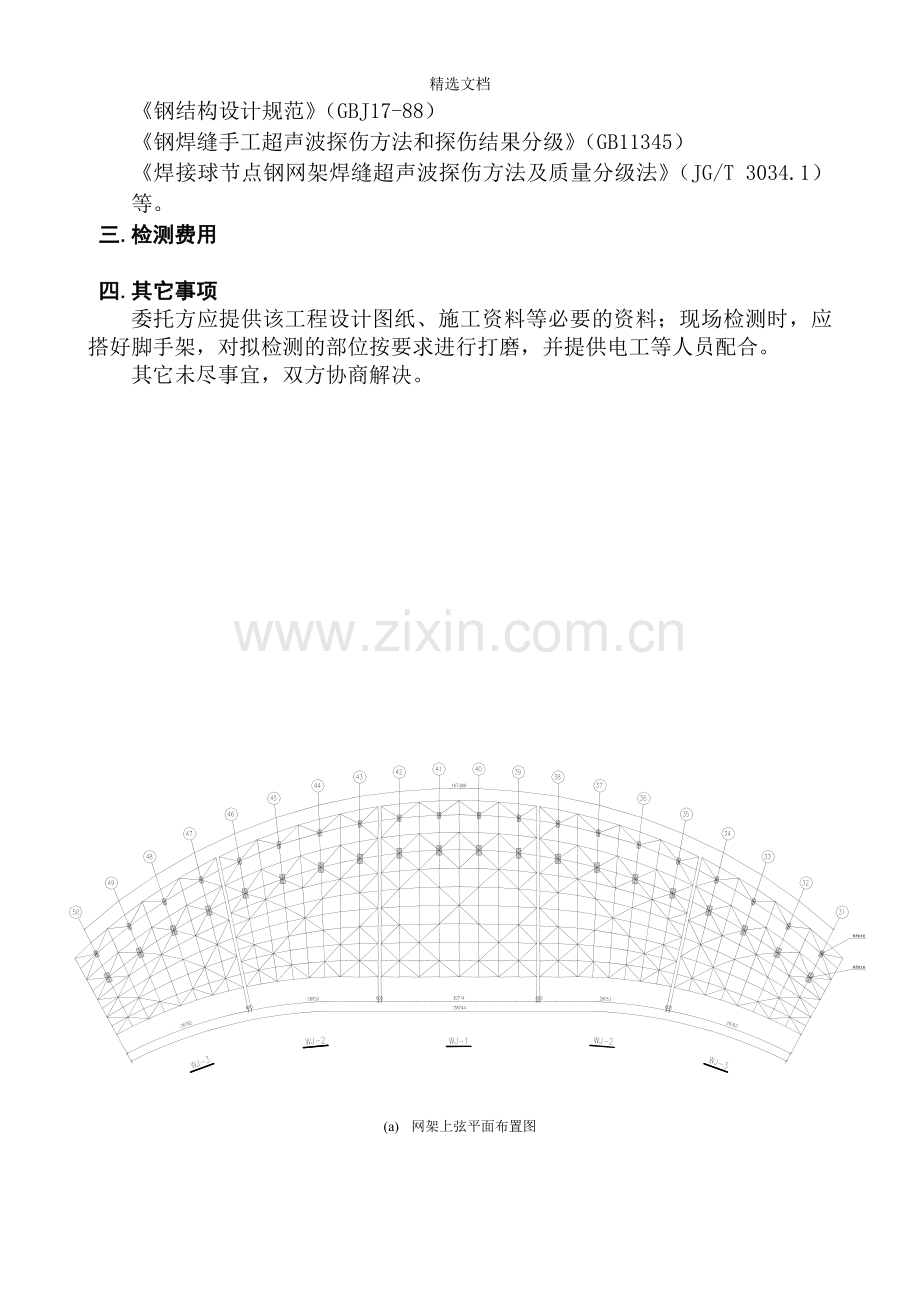

精选文档钢网架罩棚检测鉴定方案 一.检测项目和内容1.网架结构杆件质量检测对所有网架结构杆件的外观质量进行全面检查，包括锈蚀、杆件平直度、杆件表面缺陷等情况，并对主桁架杆件及主要上下弦稳定杆的直径、壁厚进行检测，涉及杆件数量约2500根。2.焊接球节点质量检测对主要焊接球节点的外观质量进行全面检测，包括焊接球的锈蚀情况、表面平整度、缺陷以及壁厚等，涉及焊接球总数约1000个。3.焊缝质量检测现场采用超声波探伤的办法检测杆件与焊接球节点的焊缝质量，涉及桁架45榀，焊缝数约300条。4.维护结构构造情况的检测对罩棚顶与网架结构构件的连接情况进行抽样检测，测点数约300个。 6.支座变形检测对网架支座的变形情况以及组装偏差进行检测，并检测安装螺栓的变形以确定钢网架的安装偏差情况。 7. 混凝土座基质量检测 检测混凝土座基外观质量以及混凝土强度、配筋情况等。8. 钢网架的动力性能检测 检测钢网架在大地脉动及风荷载作用下的纵横向震动频率及最大振幅。 9. 依据检测结果对结构进行安全性验算及评定。 10.出于结构安全性考虑，本次检测不对网架结构取样检测。 二.检测依据回弹法检测混凝土抗压强度技术规程(JGJ/T23-2001)建筑抗震设计规范(GBJ 11-89)MICRO-COVERMETER钢筋磁感应测定仪检测构件配筋检验细则(BETC-3008A)钢结构工程施工质量验收规范（GB 50205-2001）钢结构设计规范（GBJ17-88）钢焊缝手工超声波探伤方法和探伤结果分级（GB11345）焊接球节点钢网架焊缝超声波探伤方法及质量分级法（JG/T 3034.1）等。 三.检测费用 四.其它事项 委托方应提供该工程设计图纸、施工资料等必要的资料；现场检测时，应搭好脚手架，对拟检测的部位按要求进行打磨，并提供电工等人员配合。 其它未尽事宜，双方协商解决。 (a) 网架上弦平面布置图(b) 网架下弦平面布置图附图1 网架平面布置图（范文素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
