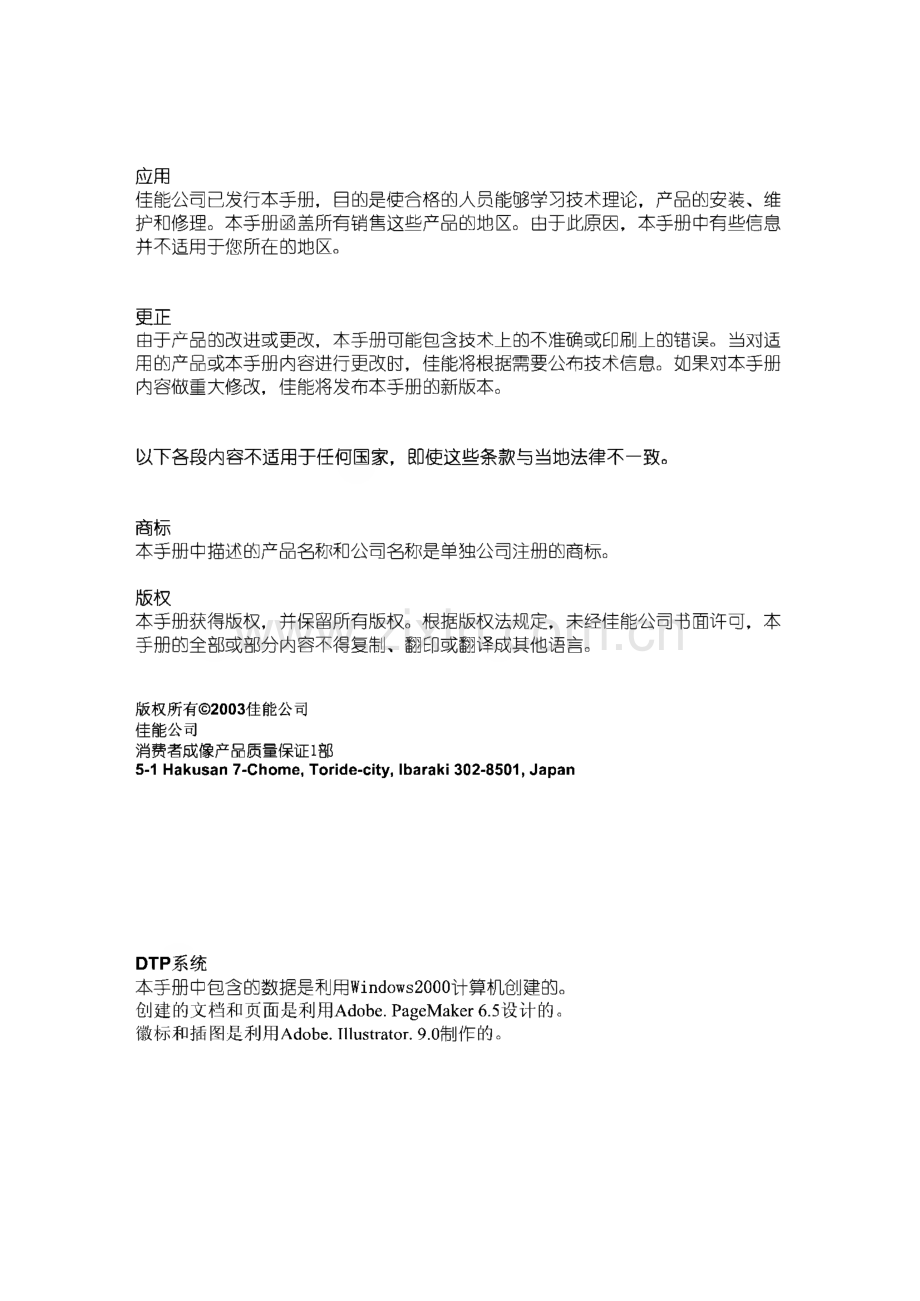

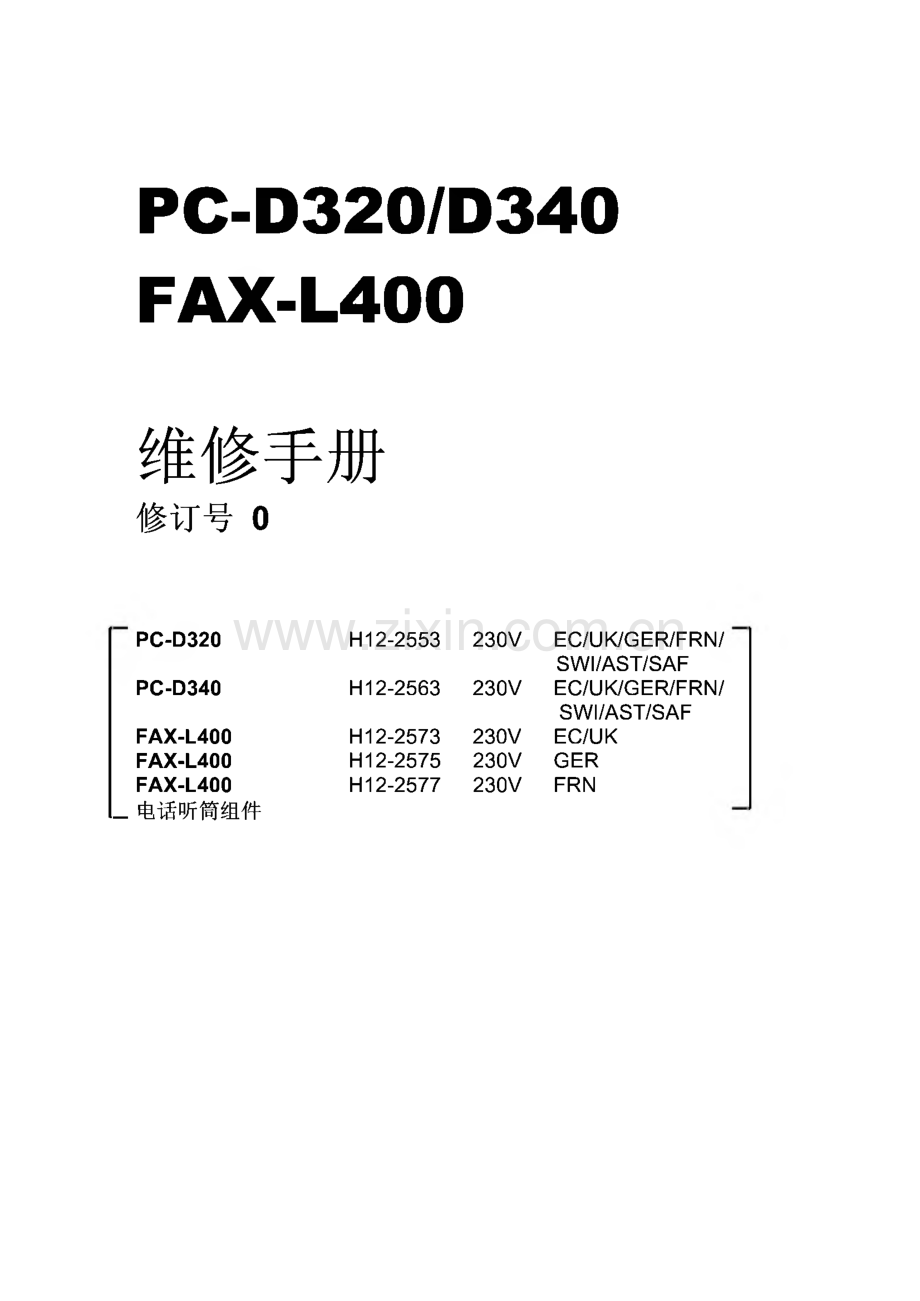

PC-D320/D340FAX-L400维修手册修订号0PC-D320H12-2553230VEC/UK/GER/FRN/SWI/AST/SAFPC-D340H12-2563230VEC/UK/GER/FRN/SWI/AST/SAFFAX-L400H12-2573230VEC/UKFAX-L400H12-2575230VGERFAX-L400 _电话听筒组件H12-2577230VFRN 应用佳能公司已发行本手册，目的是使合格的人员能够学习技术理论，产品的安装、维 护和修理。本手册函盖所有销售这些产品的地区。由于此原因，本手册中有些信息 并不适用于您所在的地区。更正由于产品的改进或更改，本手册可能包含技术上的不准确或印刷上的错误。当对适 用的产品或本手册内容进行更改时，佳能将根据需要公布技术信息。如果对本手册 内容做重大修改，佳能将发布本手册的新版本。以下各段内容不适用于任何国家，即使这些条款与当地法律不一致。商标本手册中描述的产品名称和公司名称是单独公司注册的商标。版权本手册获得版权，并保留所有版权。根据版权法规定，未经佳能公司书面许可，本 手册的全部或部分内容不得复制、翻印或翻译成其他语言。版权所有2003佳能公司佳能公司消费者成像产品质量保证1部5-1 Hakusan 7-Chome,Toride-city,Ibaraki 302-8501,JapanDTP系统本手册中包含的数据是利用Windows2000计算机创建的。创建的文档和页面是利用Adobe.PageMaker 6.5设计的。徽标和插图是利用Adobe.Hlustrator.9.0制作的。.标志的含义本手册中使用的各种标志具有如下含义。标志 含义A A鱼原说明要谨防对人员造成的危害或对产品造成损坏，例如，静电对电 子元件造成的损坏。说明要谨防因静电放电对电子元件造成损坏。如果使用以下标志，则请遵循给出的说明。告知您要谨防火灾。告知您在开始操作之前应聘插头从电传插座拔出。提供了解说明的有用信息。指出为获取有关的更详细的信息需要参阅的章节。参考II关于本手册本手册分为五个部分，并包含使用本产品所需的信息。以上的各部分进一步分成以下四章：第1章:一般说明本部分介绍产品规格和如何安全使用本。本部分十分重要，所以请阅读其中内容。第2章:技术参考本部分介绍产品的技术理论。第 3章:装配和拆卸本部分介绍产品的装配和拆卸。第 4章:维护和使用本部分介绍如何在调整、故障排除、维修操作和维修转换种维护产品。第 5章:附录本部分介绍可选产品的信息和用户数据流。有关用户操作和用户报告的更详细信息，请参阅另外的基本指南和打印机指南卷。、本手册中除介绍本机型添加的新SSSW7参数外,未提供每个SSSW7参考 参数的详细说明。有关它们的详细信息，请参阅第3代传真通讯业务数据手册（另附）。川,修订历史修订号 0内容 原版IIIM目录页1-11-11-11-21-21-31-51-71-101-101-131-161-161-191-241-241-262-12-12-22-42-62-72-102-112-112-122-122-122-122-122-122-122-142-15第 1章:一般说明1.功能1.1 概述1.2 选项概述2.规范2.1 通用规范2.2 通讯规范2.3 扫描仪规范2.4 打印机规范2.5 复印规范2.6 功能2.7 接口规范3.概述3.1 外观图3.2 操作面板3.3 消耗品3.3.1.暗盒3.3.2打印介质第2章:技术参考1.构成布局1.1 零件布局1.2 电路版布局1.3 传感器布局2.扫描仪部分2.1 零件名称和功能3.供纸部分3.1 记录纸搓纸功能3.1.1 纸张尺寸错误3.2 记录纸卡纸检测配置3.2.1 搓纸延迟卡纸3.2.2 搓纸滞留卡纸3.2.3 送纸延迟卡纸3.2.4 滞留卡纸3.2.5 送纸不动卡纸3.2.6 残留卡纸4.打印机部分4.1 激光/扫描仪部分IV2-162-162-172-172-183-13-13-23-33-43-53-53-53-113-174-14-14-14-24-24-24-24-24-34-34-34-34-34-34-34-34-34-34-54-54-54-54.2 暗盒4.3 墨粉转印部分4.4 定影部分4.4.1 定影部件故障5.新功能第3 章:装配和拆蚓1.装配/拆卸过程应注意的事项1.1 安全警告1.2 一般警告1.3 产品固有警告1.4 全清（在异常情况下采取的措施）2.拆卸/装配2.1 拆卸步骤2.1.1 文档输送部分2.1.2 记录部分2.1.3 定影部分第4章:维护和使用1.维护列表1.1 消耗品1.2 清洁1.3 定期检查1.4 定期更换零件1.5 调整项目1.6 通用工具1.7 专用工具2.如何清洗零件2.1 主部件外罩2.2 稿台玻璃2.3 稿台玻璃盖2.4 仅适用于PC-D340/FAX-L400的文档搓纸辐2.5 仅适用于PC-D340/FAX-L400的文档分页辐2.6 仅适用于PC-D340/FAX-L400的文档分页导板2.7 仅适用于PC-D340/FAX-L400的文档输送辐2.8 仅适用于PC-D340/FAX-L400的文档弹出辐2.9 仅适用于PC-D340/FAX-L400的白板2.10 传送导板2.11 搓纸辐2.12 分页导板2.13 传送上电辐V4-52.14除电器4-52.15输纸带4-52.16定影增强导板4-52.17定影膜4-52.18定影压力辐4-73.调整4-7 3.1检查压力辐的辐隙宽度4-8 3.2增益自动调整4-9 4.故障排除4-9 4.1故障排除索引4-11 4.2显示器上显示的错误4-11 4.2.1用户错误消息4-15 422错误代码4-26 4.3显示器未显示的错误4-26 4.3.1常见错误4-27 4.3.2打印故障4-34 4.3.3扫描故障4-36 4.3.4测试模式功能故障4-42 5.维修开关4-42 5.1硬件开关4-42 5.2维修数据设置4-44 5.3维修数据登记/设置方式4-45 5.4维修数据流程图4-52 5.5 SSSW（维修软开关设置）的说明4-53 5.6本机型新添的SSSW/参数4-69 6.测试功能4-69 6.1测试模式概述4-70 6.2测试模式流程图4-71 6.3 D-RAM测试4-71 6.4 CCD测试4-72 6.5打印测试4-73 6.6调制解调器和NCU测试4-77 6.7功能测试4-81 7维修报告4-81 7.1报告输出功能4-81 7.1.1用户报告输出功能4-83 7.1.2用户报告输出功能4-116 8.布线图4-116 8.1布线图VI第5 章:附录5-1 1.安装5-1 1.1安装5-1 1.2检查操作5-2 2.用户数据流5-2 2.1用户数据流（通过操作面板）5-10 3.选项5-10 3.1电话听筒套件（仅FAX-L400配有）5-10 3.1.1维修操作VII第 1章:一般说明PC-D320/PC-D340/FAX-L400第1章:一 般说明.功能1.1 概述高速和高分辨率的小型打印机本打印机小巧，可放置在桌子上，并且实现了每分钟打印15页的高速（文字）和 大约1200 dpi X 600 dpi的高分辨率。等待时间缩短&低能量消耗通过采用一种仅在打印过程驱动加热器的按需定影方式，打印机缩短了等待的时 间，并降低了待机期间的能耗。采用USB接口作为标准接口本打印机采用一种USB接口作为标准接口，很容易与外围设备连接。1.2 选项概述电话听筒套件（仅FAX-L400配有）电话听筒套件包括一电话听筒、一个支架和安装螺丝。安装电话听筒使得电话功 能得以应用。1-1PCD320/PC-D340/FAX-L400 第1 章:一般说明2.规范2.1 一般规范 类型个人桌面不透明色 冷白色电源电压频率能耗待机（节能器开启）PC-D320/D340 FAX-L400待机（节能器关闭）PC-D320/D340 FAX-L400维修最大主部件的使用环境温度湿度 水平状态AC 220到240 V50 Hz大约5W大约6W大约10W大约11W大约440 W大约670 W10C 至 IJ32.5 (50.0 F 到90.5 F)从20%到80%RH3或低运行噪音测量结果符合ISO标准待机运行尺寸FAX-L400PC-D340PC-D320包括托盘重量FAX-L400PC-D340PC-D320 包括暗盒大约30 dB(A)大约50 dB(A)543mm x 457mm x 453mm543mm x 457mm x 453mm543mm x 446mm x 347mm大约16.1 kg大约16.0 kg大约14.5 kg1-2PC-D320/PC-D340/FAX-L400初竟：一般说明2.2 通讯规范（仅适用于FAX-L400）适用的线路模拟线路（单线）PSTN（公共开关电话网络）电话听筒（选项）无数字按钮的电话听筒传输方式半双工传输控制协议ITU-T V.8协议V.34协议/ECM协议ITU-T T.30二进制协议/ECM协议调制方式第3代图像信号 ITU-TV.27ter(2.4k、4.8kbps)TU-T V.29(7.2k、9.6kbps)ITU-T V.17(14.4kbps、12kbps、TC9.6kbps、TC7.2kbps)ITU-T V.34(2.4kbps、4.8kbps、7.2kbps、9.6kbps、12kbps、14.4kbps 16.8kbps 19.2kbps、21.6kbps 24kbps 26.4kbps 28.8kbps31.2kbps、33.6kbps)第3代程序信号 ITU-TV.21(2号)300bpsITU-T V.8、V.34 300bps 600bps 1200bps传输速度33.6k、31.2k、28.8k、26.4k、24k、21.6k、19.2k、16.8k、14.4k、12k、TC9.6k、TC7.2k、9.6k、7.2k、4.8k、2.4k bps具有自动退回功能 编码MH、MR、MMR、JBIG错误更正ITU-T ECM佳能显示协议 无PC-D320/PC-D340/FAX-L400 初章：一般说明需要的传输协议时间模式传输消息之前协议*1传输消息之后协议*2（页之间）传输消息之后 协议*3（页之后）V.8/V.34大约6秒大约1秒大约1秒T.30标准大约18秒大约4秒大约4秒*1从其他传真机连接到线路直到图像传输开始的时间。*2传输消息之后（介于页之间）：如果传输了几页消息，从一个文档发送之后直 到开始发送下一个文档之间的时间。*3传输消息之后（最后页之后）：从图像传输完成之后直到线路从传真机转换到 电话线路为止之间的时间。最短传输时间第3代 10 ms第 3代（ECM）0 ms传输输出电平-8 到-15 dBm最低接收输入电平-43 dBm调制解调器IC（输入电路）CONEXANT（即以前的Rockwell）FM336+1-4PC-D320/PC-D340/FAX-L400初竟：一般说明2.3 扫描仪规范 类型单页/书单页纸尺寸ADF最大宽216mm X 长356nlm(宽 8.50”X 长 14.02”)ADF最小宽 148mm X 长 105nlm(宽 5.83”又长 4.13)稿高玻璃宽 216mm X 长297mm(宽 8.50”又长 11.69)厚度ADF多页0.06mm到0.13mm(0.002到0.005”)单页0.06mm至1J.16mm(0.002到0.006”)稿台玻璃35mm或更薄(1.38或更薄)最大2 kg(4.4 1b)重量64至Ij 105 g/m2合同纸。(17到28 1b)ADF容量A4/信纸Legal50张或少于50张30张或少于30张有效的扫描宽度A4LTR/LGL206 mm(8.11)212 mm(8.35)传真扫描速度标准大约4.3秒/页当以标准分辨率读取第一个佳能传真标准图表时传真扫描线浓度 标准：8点/mm(203.2 dpi)X3.85 线/mm(97.79 dpi)细：8点/mm(203.2 dpi)x 3.85 线/mm(195.58 dpi)超细：8点/mm(203.2 dpi)x 15.4线/mm(391.16 dpi)极细：16点/mm(406.4 dpi)x 15.4线/mm(391.16 dpi)扫描浓度调整较淡、标准、较浓：每种模式的密度级可以通过用户数据选定。浓淡点图256-级错误扩散系统(UHQ)1-5PCD320/PC-D340/FAX-L400 第1 章:一般说明扫描范围项目A4信纸Legal(0.080.08)有效尺寸208 1.0 mm扫描宽度(8.190.04)左边距2.0 2.0 mm(0.08 0.08)右边距2.0 2.0 mm(0.080.08)上边距3.5 2.0 mm（书模式）(0.14 0.08)上边距3.5+2.0/-2.5 mm（ADF模式）(0.14+0.08,7-0.1)下边距2.0 2.0 mm214 1.0 mm214 1.0 mm(8.430.04)(8.430.04)2.0 2.0 mm2.0 2.0 mm(0.08 0.08)(0.08 0.08)2.0 2.0 mm2.0 2.0 mm(0.08.08)(0.08.08)3.5 2.0 mm3.5 2.0 mm(0.14 0.08)(0.14 0.08)3.5+2.0/-2.5 mm3.5+2.0/-2.5 mm(0.14+0.08,7-0.1)(0.14+0.08,7-0.1)2.0 2.0 mm2.0 2.0 mm(0.080.08)(0.080.08)括号内单位为英寸。图1-1扫描范围愈在维护数据升1SSSW SW 06中的位4设置文档扫描宽度“A4/LTR”o注释1-6PC-D320/PC-D340/FAX-L400初竟：一般说明2.4 打印规范纸型普通纸、彩色纸、再生纸、幻灯片、信封、厚纸纸张尺寸76.2(W)X127(L)mm-216(W)X356(L)mm型的普通纸(建议64-90 g/m2纸)，厚纸(建议91-128 g/m2纸)，以及上面推荐的纸张。纸盒容量纸盒纸叠高度25mm(0.98)或小于25mm(大约250张64 g/n?纸)多功能(MP)托盘纸叠高度1mm(.04)或小于1mm(大约10张64 g/n?纸)托盘纸叠 面向下输纸槽 普通纸30 张(Legal)透明纸标签信封面向下输纸槽 普通纸 透明纸标签 信封50张(A4/Letter)张张张o o O张张张张 11 11 11 1A打印方式激光束打印机打印暗盒产品名称佳能S35暗盒产代码HH-6481Strage条件温度 32.0F到95.0F(0到35)湿度 35%到85%RH有效期从包装盒上表明的生产日期开始2.5年。墨粉检测PC-D320/PC-D340无FAX-L400仅适用于FAX通讯1-7PCD320/PC-D340/FAX-L400 第1 章:一般说明打印速度LetterlA4大约15张/分钟 大约14张/分钟打印分辨率1200 dpi X 600 dpi推荐的记录纸佳能复印机LTR/LGL特级纸重量纸张尺寸 生产商75 g/m2Letter、LegalBOISE CASCADEKANGAS 重量 纸张尺寸 生产商80 g/m2A4KANGAS佳能 NEUSIEDLER 纸重量纸张尺寸 生产商80 g/m2A4NEUSIEDLER1-8PC-D320/PC-D340/FAX-L400 初竟：一般说明打印范围项目A4LetterLeqal有效206 2.0 mm212 2.0 mm212 2.0 mm打印宽度(8.11 0.04)(8.350.04)(8.350.04)有效287.5 3.0 mm269.9 3.0 mm346.1 3.5 mm打印长度(11.320.12)(10.630.12)(13.630.14)左边距2.0 2.0 mm2.0 2.0 mm2.0 2.0 mm(0.080.08)(0.080.08)(0.080.08)右边距2.0 3.0 mm3.0 2.0 mm2.0 3.0 mm(0.080.12)(0.080.12)(0.080.12)上边距3.5 2.0 mm3.5 2.0 mm3.5 2.0 mm(0.14 0.08)(0.14 0.08)(0.14 0.08)下边距3.5 2.0 mm3.5 2.0 mm3.5 2.0 mm(0.140.08)(0.140.08)(0.140.08)上边距下边距图1-2扫描范围1-9PC-D320/PC-D340/FAX-L400 初章：一般说明2.5 复印规范复印分辨率扫描打印首次打印时间ADF(A4/Letter)稿台玻璃(A4/Letter)600 dpi X 600 dpi1200 dpi X 600 dpi大约14秒大约11秒多张复印99张彩色复印无复印率英寸预设的复印比率：50%、64%、78%、100%、129%、200%2比1复印比率：64%、Lette吆氏尺寸A预设的复印比率：50%、70%、100%、141%、200%2比1复印比率：70%、A4尺寸AB预设的复印率：50%、70%、81%、86%、100%、115%、141%、200%2比1复印比率：70%、A4尺寸缩放50%到200%2.6 功能对比复印采用对比复印，您可以进行分类复印。当进行多页文档的多份复印时这种方式很 方便。2比1复印率:使用2比1将2张纸缩印到一张纸上。两张Letter纸尺寸的文档可自动缩小复印到一 张Letter尺寸纸上。传真/电话切换方法 CNG检测消息 无伪CI 无伪环 是伪回铃音 是1-10PC-D320/PC-D340/FAX-L400 第1 章：一般说明电话应答机连接是（电话应答机优先类型）轮询轮询传输文档提前存储到存储器中，然后当对方有其他轮询请求时进行传输。轮询接收以自动传输模式从一台传真机上接收保密接收无远程接收方式ID远程ID（具有ID呼叫#）ID呼叫#（ID输入方式）2个数字自动拨号电话号码位数 单触键拨号 编码式快速拨号 组拨号重拨最多38位最多30位最多100位最多129（单触键拨号：29,编码式快速拨号：100）数字按钮重拨功能（最多120位）延迟的传输 目的地数目最多131（单触键拨号：30,编码式拨号：100）数字按钮：1）保存的数目最多70次广播传输 目的地数目最多131（单触键拨号：30,编码式拨号：100）数字按钮：1）转播开始使用密码/子地址发送设置可获得相等的功能（仅适用于传输）。关闭的网络无防止直接邮件无1-11PC-D320/PC-D340/FAX-L400 初章：一般说明存储器接收当接收第一个佳能传真标准图表时标准 最多250页其他显小器显示器尺寸 2行x 20个数字存储备份备份内容拨号注册数据、用户数据、维护数据、时间备份IC 1024 KB SRAM备用电池 3.0 V DC/320 mAh锂电池电池寿命 大约5年图像数据备份备份内容存储接收、记忆复制、延迟的传输和广播传输图像数据、活动状态管理报告备份IC 16 MB DRAM备用电池 可再充电电容器备份时间 1小时活动状态管理a）用户报告活动状态管理报告（每20分钟进行一次报告：传输和接收总是同时进行）活动状态报告（发送/接收）单触键拨号高速拨打电话号码表编码式高速拨打电话号码表组拨打电话号码表存储器清除列表用户数据列表多个TX/RX（传输/发送）报告传输保存列表文本存储器列表b）服务报告服务数据列表系统转储列表关键历史报告邮件历史报告计数器报告打印专用报告1-12PC-D320/PC-D340/FAX-L400初竟：一般说明2.7 接口规范串行接口（USB）a）技术要求接口类型USB接口（通用串行总线架构；USB规范版本号1.10）数据传输控制传输方式批量传送方式信号电压水平输入：输入差异灵敏度：+0.2V（最高）常见模式差异：+.8V到+2.5V输出静态输出高压：+2.8V to 3.6V静态输出抵压：低于+0.3V输入/输出数据信号达到3.3VVBUS信号达至U5.5V接口电缆双绞线屏蔽电缆需要兼容USB标准材料 AWG28号，数据对（AWG：美国线规）AWG20到28号，配电对接口连接器打印机端 USB标准，B级插座电缆端 USB标准，B级插头图1-3 USB连接器(J1)J1PC信号名称说明1 1VBUS电缆电源（+5VDC）2-2D-数据3 3D+数据4 一4GND电缆GND1-13PC-D320/PC-D340/FAX-L400 新黄：一般说明b）USB接口USB是一种可将多达127个外围设备连接到主机的串行接口，并且以12MB的高 速率传输数据。，当主机和打印机在使用时支持支持热插拔方式连接/断开设备。每台设备与网络集线器端口相连，每个端口在其中的检测/断开状态返回到主机。数据传送数据在USB中是按称做帧（一个时帧大约为1ms）的传输单位传输，数据按时帧 被分开。数据通过堆积这些帧来传送。所有的数据包都以一个SYN（同步）字段开始，与本地时钟同步，并且用一个EOP（包结束）字段分开。分帧线以一个SOF（帧开始）包开始。一个SOF包括一个PID（包识别字段），表 示包的类型和方向、帧数、以及用于错误检查的CRC（循环冗余码校验）。一个帧的内部式一个包含有令牌包、数据包和同步交换包的分包线，显示流控 制的状态。一个令牌包是由一个PID、可以指定多达128个地址的地址字段、一个ENDP（端 点）字段和一个CRC组成。数据包内是一个PID、数据字段、CRC和EOP.同步交换包内只有一个PID。1帧（约1ms）时滞图1-4 USB数据传送1-14PC-D320/PC-D340/FAX-L400 初竟：一般说明数据编码/解码在USB中，数据传送线最终是采用NRZI（倒转不归零）方式编码的。当原数据位 是。时，发送数据位倒转；而当原数据位为1时，值保留。但是，如果传送的数据在特定的一段时间内保持不变，接收端可能无法与数据样 本位置同步，这将导致数据位异相。这种情况可通过称作位填充的方式来防止；数据位1重复6次后，在采用NRZI编码之前将有一个0位添加倒原数据中。支持的软件下表中所示为本模式可用的驱动器与接口之间的关系。D320/D340/L400套件 套间USB l/FWindows 95不支持Windows 98有条件地支持Windows NT 4.0不支持Windows 2000有条件地支持Windows Me有条件地支持Windows XP有条件地支持*:USB连接适用于Windows XP/Me/2000预安装模式以及从Windows 98或更新 版本升级到Windows XP/Me/2000的预安装模式。Windows驱动器Win98.MeLBP打印机驱动器（支持USB）Win98.MeLBP打印机驱动器（支持USB）1-15PC-D320/PC-D340/FAX-L400 初章：一般说明3.概述3.1外观图机器的主要组成部分本部分描述机器的主要组成部分。FAX-L400左侧视图的上出纸其盖出向取的将 侧输面要住可开 左当纸或卡时打电源线连接器USB接口连接器筒录。听.话帮口备电连话t口线 t 线电 话接 电连图1-6外观图（1）1-16PC-D320/PC-D340/FAX-L400 初竟：一般说明PC-D340文档输送图托盘 放置要复印的文档ADF(自动文档输送器)放置要打印并文档并自动将 其输送至扫描部件左侧盖出现输出纸面 向上或要取出 卡纸时可将其 打开|电源连接器USB接口连接器文档输出托盘 文档在此输出操作面板控制机器的操作图1-7外观图(2)1-17PC-D320/PC-D340/FAX-L400 初章：一般说明右侧试图PC-D340/FAX-L400稿台玻璃放置要打印的文档输出托盘输出打印的纸张多功能托盘 逐张加载纸纸盒装填纸叠稿台玻璃盖板把要复印的文档放置到压印板玻璃上时需将其打 开。右侧盖当安装暗盒或要取出卡住的纸时可打开左侧盖PC-D340操作面板控制机器的操作稿台玻璃盖板在稿台上放置要打印的文档输需将其打开。输出托盘输出打印的纸张右侧盖当安装暗盒或要取出卡住的纸时可将其打开多功能托盘 逐张装载纸纸盒装载纸张图1-8外观图（3）1-18PC-D320/PC-D340/FAX-L400 章:一般说明3.2操作面板FAX-L400O。免提您可以使用钩形板手拨号，即使是在电话听筒仍放在其支架上也可以。目录键您可以使用目录键按登记为快速拨号的名称搜索传真/电话号码，然后拨通该号码。编码的拨号键按“编码式拨号”，然后按两位代码拨打登记为编码式快速拨号的电话号码。重拨/暂停键使用数字键盘上的键重拨以前手动拨的电话号码，并且可在拨号打或登记传真号码时，在数字间或在输完全 部电话号码之后输入暂停单触键快速拨号键拨打在单触键快速拨号键下面登记的号码。(6)LCD(液晶显示器)在操作期间显示消息和提示。另外也可在在指定设置时显示选择、文本和号码。“确定”键确定设置或登记的内容。另外，如果扫描的文档停在ADF内，按此键可让文档自动出来。(8)(-)、(+)键滚动选择，这样可查看其他设置。曝光键调节传真曝光量。其他功能键定制机器维修方式。传真分辨率键调整传真图像的质量。图1-9操作面板(1)1-19PC-D320/PC-D340/FAX-L400 初竟：一般说明系统监控键检查传真、复印、打印和报告作业的状态。使用中/存储器指示器当接收或发送传真时闪亮绿色。当设置了传真传输保存或存储器接收到传真时闪亮绿色。警报指示器当机器出现诸如卡纸等故障时闪亮橙色。（LCD中显示错误消息。）Q5）复印键切换待机显示到“复印”模式。传真键切换待机显示到“传真”模式。节能器键手动设置或取消节能器模式。当设置节能器模式时键呈绿色，并且当取消模式时熄灭。G&数字键在拨打或登记传真/电话号码时输入数字。另外，在登记名称时输入字符。Q9）停机/复位键取消传真发送或接收及其他操作，并且在LCD中返回待机显示。启动键启动发送传真。图1-10操作面板（2）1-20PC-D320/PC-D340/FAX-L400 初竟：一般说明PC-D340/PC-D320=1+g S3 XOQOO-H 33图1-11操作面板（3）1-21PC-D320/PC-D340/FAX-L400 初章：一般说明开放的单触键面板（FAX-L400）。-EXOeraG 1白(16 匚口5百二6Mcfivxy RiKnzQ 19 D.T.26Real 20 Janai*27=)QCOD Dcvd 广.-(Sim 单触键快速拨号键标有17到30的键可用来拨打预登记的传真/电话号码。要使用这些键拨号，需要将这些号码登记为单触键快速拨号方式。按下“功能”键时，以下各键都可以用于 传真功能。另外，如果传真功能编入了这些键，它们可直接作为单触键键使用，而无需按“功能”键来执行 传真功能。（2）接收模式键选择接收模式。G）存储参考键确认机器中存储的文档是用于存储器发送或存储器接收。（4）报告键打印一份报告，列出传真通讯、拨号列表、数据列表或文档列表。您也可以使用该键取消报告作业。延迟的传输键为延迟的发送功能指定传真发送时间。书发送键此键可用来从压印板发送文档。轮询按此键设置文件的高级通讯方式，例如轮询发送和接收。（8）功能键按此键后，可以使用标有存储参考、报告、延迟传输、书发送、轮询、R、D.T.,音调/+、空格、删除和清 除传真等功能。R键当传真机连接到交换机（PBX）时，按下此键可拨打外部电话或分机。图1-12操作面板（4）1-22PC-D320/PC-D340/FAX-L400 初竟：一般说明D.T.键当拨打和登记一个电话号码时按此键确认拨号音。音调/+键仅在登记“用户电话号码”时可在传真号中输入加号。连接到仅接收语音拨号的信息服务，即使您正在使用 循环脉冲。空格键在字母和数字之间输入空格。Q3）删除键逐个删除字符。Q4）清除键删除所有的字符。图1-13操作面板（5）1-23PC-D320/PC-D340/FAX-L400 初章：一般说明3.3消耗品331暗盒管理和保管暗盒本节说明保证最佳复印质量的注意事项。管理预防措施A 切勿将暗盒投入火中，因为这样可造成墨粉燃烧并导致烧伤或火灾。处 暗盒释放低水平磁通量。如果您使用心脏起搏器和感觉异常，请远离暗盒 并咨 56询医生。o切勿尝试拆开暗盒或打开硒鼓的保护开关。如果将机器从寒冷的户外携带进入暖和的房间，或者迅速加热房间温度，机器内 修 部可能形成水汽凝结。这可能对复印图像的质量产生不利的影响（如复印完全成当暴露于这种的条件下，在尝试使用机器之前至少应等两小时让机器的温度达到 室温0要始装按图中所示持暗盒，保持粘有说明的一侧向上。禁止以任何方式用力移动 或推动硒鼓的保护开关。硒鼓保护开关图1-14暗盒（1）1-24PC-D320/PC-D340/FAX-L400 初竟：一般说明保管注意事项A禁止将暗盒或复印纸存放在靠近明火的地方，因为如此可点燃墨粉或复印纸而导致烧伤或火灾。A 避免儿童接触暗盒和其他消耗品。如果食下这些物品，请立即医生咨询。小心O3SA将暗盒放入保护袋内，写有说明的一侧向上。然后，将袋装的暗盒放入其包装盒内。不使用的暗盒 要避光存放。对于部分使用过/打开的暗盒，要放入保护袋内，写有说明的一侧向上。然后将袋装的暗盒放入包 装盒并避光存放。避免将暗盒放到加热器和加湿器等机器的前。其存放地方的温度不得超过104 F（40r）o建议的储存条件如下：温度 59F至1J8O.6F（15到27）相对适度 20%到80%禁止直立或颠倒放置暗盒。存放部分使用的暗盒如果您从机器上移下了暗盒，要按如下说明存放。将暗盒放入保护袋内，写有说明的一侧可向上。然后，将装有暗盒的带子放入其包装盒内。一定要将包装 盒的盖关紧。笳果2盒没看保护袋或包装盒，则符暗盒存放于暗处。循环使用的暗盒佳能已制定了一项全球范围的暗盒回收计划，称为“清洁地球活动”。这个计划 通过使用各种再无法进一步使用的暗盒中发现的材料来保护宝贵的自然资源，以 便制造新的暗盒，同时通过减少垃圾废物，保持环境更清洁。每个包装盒中都附 带有关此计划的全部详细信息。图2-15暗盒（2）1-25PC-D320/PC-D340/FAX-L400 初章：一般说明3.3.2打印介质纸处理打印介质要求对于高品质的复印来说，我们建议使用佳能推荐的纸和幻灯片。办公用品仓库 中某些可用的纸类型可能并不适合本机器。如果您有任何有关纸和幻灯片的问 题，请咨询您的经销商或佳能客户关系部。纸的储存为了防止卡纸，请遵循以下程序储存：要防止潮湿，将剩余的纸严密包在其原来的包装内。将纸存放于干燥的地方,避免阳光照射。要防止卷曲，平放，不可直立放置。复印之后，禁止符纸张留在多功能托盘内。不接受的纸禁止使用以下类型的纸材料进行复印，否则符导致卡纸。严重卷曲和褶皱的纸。彩色复印机或打印机使用的幻灯片已在数字彩色复印机上复印过的纸（也禁止在背面复印）。已在热传输打印机上用过的纸（也禁止在背面复印）。O切勿尝试在彩色幻灯片上复印。否则可导致复印机故障。可接受的纸纸盒/多功能托盘纸张尺寸 Letter LegaR Executive A4 B5、A5信封：COMIO、MONARCH DL、ISO-C5任意尺寸：8.5（216.0 mm）X 14 in.（356 mm）最大/3（76.2mm）X5in.（127.0 mm）最小纸重量 17至Ij32-lb bond或64到 128 g/m2纸型 D普通纸（17到24-lbbond或64到90g/m2）B幻灯片B 专用纸 1（25到32-lb bond或91 到 128 g/m2）：厚纸B专用纸2:粗糙纸打印速度可能逐渐变得比正常速度慢，这取决于纸的尺寸、纸型和指定的纸张数目。这是因为安全功能发挥了防止因发热造成故障的作用。图1-16打印介质（1）1-26PC-D320/PC-D340/FAX-L400 初章：一般说明打印区清注意，“打印区”这个术语表示最佳的打印质量区域和机器在技术上能够从计算 机上打印的整个区域。打印区（浅色）：佳能推荐您在该区域内打印。纸输纸 方向0.20*(5 mm)0.24*(6 mm).0.16(4 mm)0.16,(4 mm)信封0.4(io mm)0.4(io mm)0.4(10 mm)0.4(lonini)0.4*(10 mm)_0.4一(10 mm)输纸 方向U.S.COMMERCIALNO.10输纸 方向EUROPEAN DL0.4-(10 mm)0 复印区域要比打印区域稍大些。注释图1-17打印介质（2）1-27PC-D320/PC-D340/FAX-L400 初章：一般说明本页故意留做空白页1-28羌Z早:技术参考PC-D320/PC-D340/FAX-L400 第2 章:技术参考.组件布局1.1部件布局本手册的零件布局包括扫描仪部分、打印机部分和供纸部分。图2-1部件布局2-1PC-D320/PC-D340/FAX-L400 第2 章:技术参考1.2电路板布局本机器内装配了以下四个电路版：1.控制整个系统的SCNT板.操作面板控制.扫描仪控制.打印机接口控制.传感器检测 存储功能.节能器控制2.用来控制激光扫描仪、马达、离合器和从纸盒取纸的ECNT板。电源部件也设置于ECNT板上。.定影加热器控制-电压控制.驱动控制.传感器检测.激光控制.扫描仪控制.切换调整器为电源3.控制操作面板键和LCD的OPCNT板键检测和LED3仅动功能.显衣器.串行通信4.与计算机的USB电缆连接的USB板（仅供PC-D320/D340使用）.USB 接口5.与电话线相连接的NCU板（仅供FAX-L400使用）.混合电路线电压转换电路6.与电话线、NCU板和计算机的USB相连接的USB-MJB板，仅适用于FAX-L400.线路接口PC-D320/PC-D340/FAX-L400 第2 章:技术参考仅适用于FAX-L400USB板仅适用于PC-D320/D340图2-2电路版布局PC-D320/PC-D340/FAX-L400 第2 章:技术参考1.3传感器布局使用了多达8个传感器来监控原纸和记录纸的运动，或检测接触传感器的原位置。图2-3传感器布局PC-D320/PCD340/FAX-L400 第2章：技术参星1.文档传感器（DS）,仅适用于PC-D340/FAX-L400 检测文档的存在/缺少情况。2.文档边传感器（DES）,仅适用于PaD340/FAX-L400 检测文档前端和后端情况。3.CS原位传感器 检测接触传感器的原位置。4.纸上部传感器 检测记录纸的前端。5.纸弹出传感器 检测记录纸的弹出条件。6.溢出传感器检测记录纸的满载情况。7.记录纸传感器检测文档的存在/缺少情况。8.暗盒盖传感器检测暗盒盖的开/关。9.墨粉传感器（仅适用于FAX-L400）检测暗盒中是否有墨粉。2-5PC-D320/PC-D340/FAX-L400 第2 章:技术参考2.扫描仪部分扫描仪部分扫描准备复印的文档。分页辘图2-4扫描仪部分2-6PC-D320/PC-D340/FAX-L400 第2 章:技术参考2.1 零件的名称和功能1.仅适用于PC-D340/FAX-L400的导纸板此导板用来保持文档的水平方向，防止发生倾斜。2.仅适用于PC-D340/FAX-L400的搓纸辑此幅用来搓纸文档并招其输送到分页率昆。3.仅适用于PC-D340/FAX-L400的分页辐此辘利用分页导板、文档和分页馄的功能系数的差异来分开多页文档中的每 页纸。4.仅适用于PCD340/FAX1400的文档输送辐此辐在分页辐分开文档之后将文档输送到接触传感器。5.接触传感器接触传感器扫描文档的图像信息，将其转换成串行数据作为电信号传输到 SCNT 板。接触传感器具有600 dpi的扫描分辨率。6.仅适用于PCD340/FAX-L400的文档弹出辐此辐将文档输送滚轮输送来的文档弹出。
