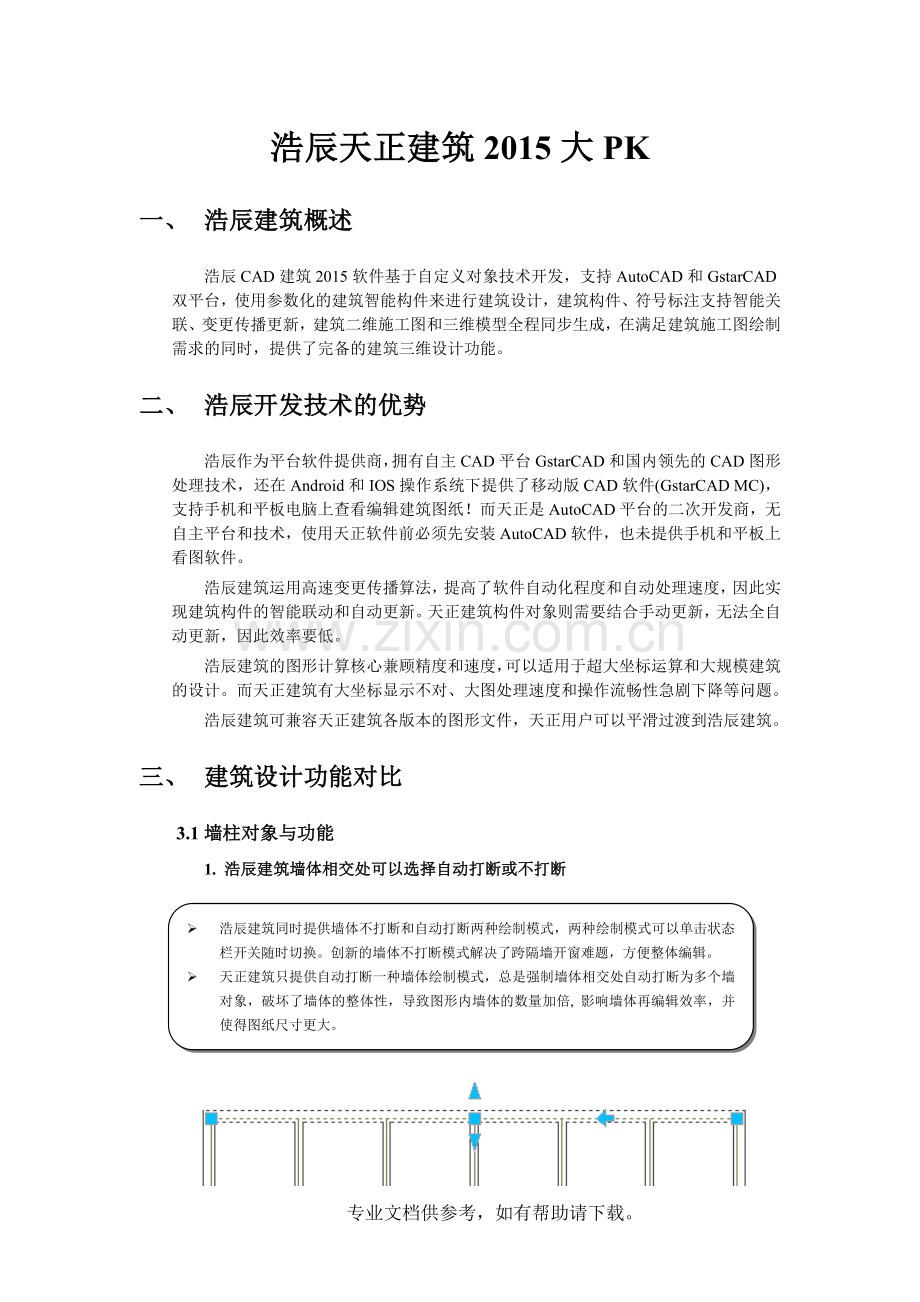

浩辰天正建筑2015大PK
一、 浩辰建筑概述
浩辰CAD建筑2015软件基于自定义对象技术开发，支持AutoCAD和GstarCAD双平台，使用参数化的建筑智能构件来进行建筑设计，建筑构件、符号标注支持智能关联、变更传播更新，建筑二维施工图和三维模型全程同步生成，在满足建筑施工图绘制需求的同时，提供了完备的建筑三维设计功能。
二、 浩辰开发技术的优势
浩辰作为平台软件提供商，拥有自主CAD平台GstarCAD和国内领先的CAD图形处理技术，还在Android和IOS操作系统下提供了移动版CAD软件(GstarCAD MC)，支持手机和平板电脑上查看编辑建筑图纸！而天正是AutoCAD平台的二次开发商，无自主平台和技术，使用天正软件前必须先安装AutoCAD软件，也未提供手机和平板上看图软件。
浩辰建筑运用高速变更传播算法，提高了软件自动化程度和自动处理速度，因此实现建筑构件的智能联动和自动更新。天正建筑构件对象则需要结合手动更新，无法全自动更新，因此效率要低。
浩辰建筑的图形计算核心兼顾精度和速度，可以适用于超大坐标运算和大规模建筑的设计。而天正建筑有大坐标显示不对、大图处理速度和操作流畅性急剧下降等问题。
浩辰建筑可兼容天正建筑各版本的图形文件，天正用户可以平滑过渡到浩辰建筑。
三、 建筑设计功能对比
3.1墙柱对象与功能
1. 浩辰建筑墙体相交处可以选择自动打断或不打断
Ø 浩辰建筑同时提供墙体不打断和自动打断两种绘制模式，两种绘制模式可以单击状态栏开关随时切换。创新的墙体不打断模式解决了跨隔墙开窗难题，方便整体编辑。
Ø 天正建筑只提供自动打断一种墙体绘制模式，总是强制墙体相交处自动打断为多个墙对象，破坏了墙体的整体性，导致图形内墙体的数量加倍, 影响墙体再编辑效率，并使得图纸尺寸更大。

对比实例如下图所示。

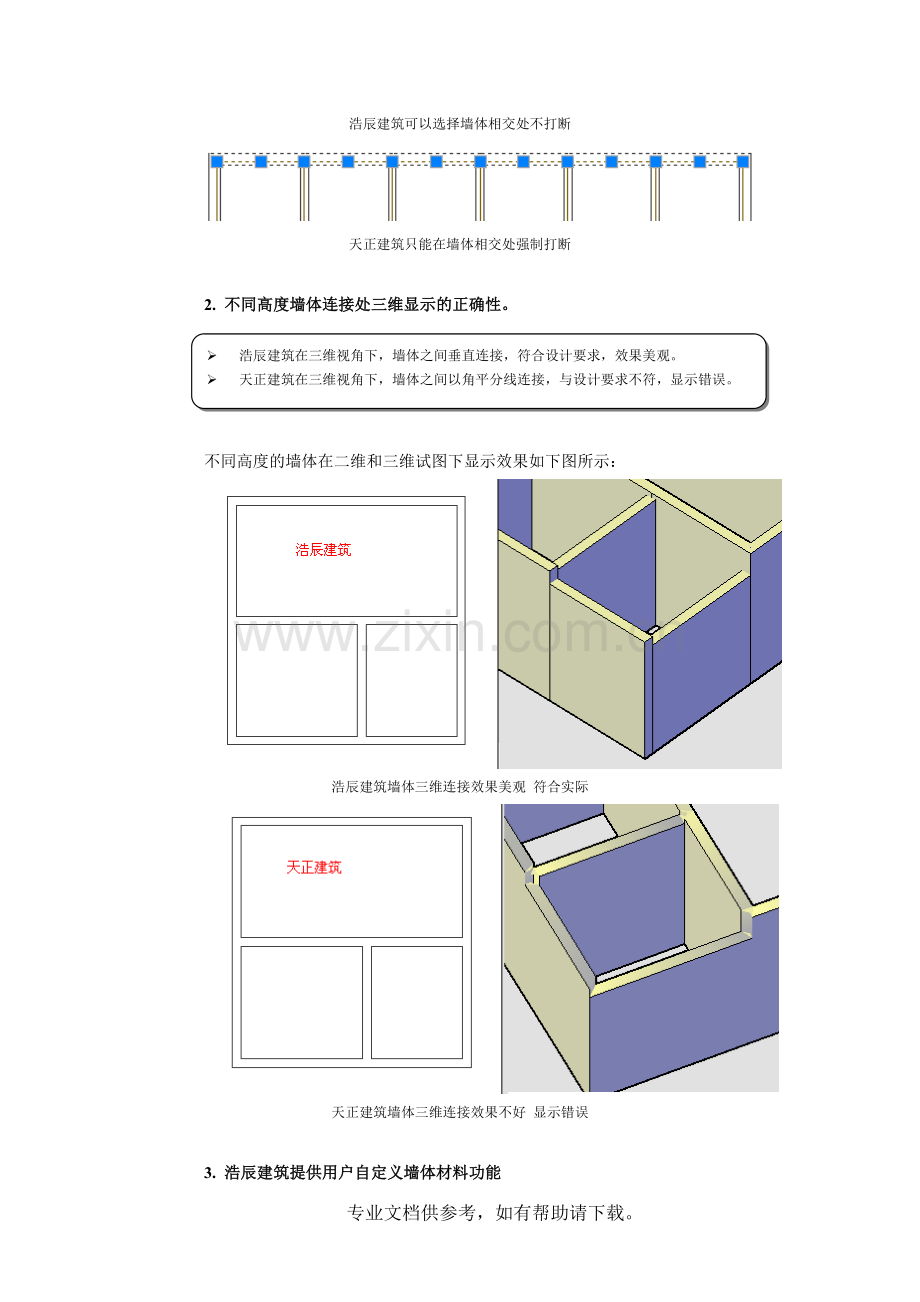

浩辰建筑可以选择墙体相交处不打断

天正建筑只能在墙体相交处强制打断

2. 不同高度墙体连接处三维显示的正确性。
Ø 浩辰建筑在三维视角下，墙体之间垂直连接，符合设计要求，效果美观。
Ø 天正建筑在三维视角下，墙体之间以角平分线连接，与设计要求不符，显示错误。

不同高度的墙体在二维和三维试图下显示效果如下图所示：

浩辰建筑墙体三维连接效果美观 符合实际

天正建筑墙体三维连接效果不好 显示错误

3. 浩辰建筑提供用户自定义墙体材料功能
Ø 浩辰建筑墙体材料可以由用户在【图形设置】->加粗填充页面中增加，新材料的遮挡级别和填充特性由用户自定义，在【绘制墙体】命令中，可以在材料列表中选择自定义的新材料。
Ø 天正建筑没有用户自定义墙体材料功能。

如下图所示，用户在浩辰建筑可以自己增加一个“多孔砖”的新材料。

图形设置的加粗填充页面中输入参数

绘制墙体界面材料可见新增加的材料

4. 浩辰建筑提供墙体基线快捷切换功能
Ø 浩辰建筑墙体在【绘制墙体】命令中，用Shift键按“左”“中”“右”可快速切换基线。
Ø 天正建筑没有快捷键切换墙体基线功能。

5. 不同材料墙体的连接保持关系正确性
Ø 浩辰建筑中不同材料墙体相接时，显示和遮挡关系按材料之间优先级正确处理。
Ø 天正建筑显示经常不正确，违反了墙体之间按材料优先级高低进行裁剪延伸的规则。

浩辰建筑-钢筋混凝土墙(灰色)与砖墙连接，与幕墙连接都显示正确

天正建筑-钢筋混凝土墙(灰色)与砖墙连接时显示错误，与幕墙连接豁口

6. 浩辰建筑中墙体可以自由打断和合并
Ø 浩辰建筑的墙体必要时可以随时按门窗、柱子或自由打断为多段或者合并为一段，方便不同需求的编辑修改。
Ø 天正建筑中同一种材料的相邻墙体是强制合并的，因此无法自由打断，如果需要分开，必须修改为不同墙体材料。

浩辰建筑墙段自由断开效果

7. 浩辰建筑中柱子提供预设定位基点
Ø 浩辰建筑的柱子对话框提供9个预设定位基点，方便快速定位。
Ø 天正建筑柱子只能输入横纵位移参数定位，非常麻烦。

浩辰建筑柱子单击图像框快速定位

8. 浩辰建筑中绘制构件柱、绘制角柱、柱齐墙边功能操作智能高效
Ø 浩辰建筑的柱齐墙边、构件柱、角柱功能简化了操作，提高效率。
Ø 天正建筑的同名命令需要重复的操作，十分繁琐。

3.2浩辰建筑适应性超强的门窗对象
1. 浩辰建筑普通窗和带形窗都能跨隔墙绘制
Ø 浩辰建筑中，将跨隔墙的两段墙合并为一个墙对象即可插入跨隔墙的普通窗。
Ø 天正建筑中，不能直接绘制跨隔墙门窗，如果通过缩短隔墙来变通绘制又会导致搜索房间错误。

浩辰建筑绘制跨墙角的普通窗，显示正确
天正建筑绘制的跨隔墙普通窗，二维和三维开洞错误

2. 浩辰建筑支持多墙批量插门窗快速高效
Ø 浩辰建筑中，提供了多墙插门窗功能，选墙后自动按开间(进深)批量插入门窗。
Ø 天正建筑中，只能逐个开间每次插入一个，不能批量插入门窗，效率不高。

浩辰建筑选择墙后，自动按每个开间批量插窗

3. 浩辰建筑插转角窗功能智能高效
Ø 浩辰建筑转角窗插入功能提供了智能选择转角功能，简化了操作。
Ø 天正建筑插入转角窗需要复杂的图面操作，效率不高。

4. 浩辰建筑可以绘制弧形、多边形等自定义轮廓凸窗
Ø 浩辰建筑可以通过自定义凸窗轮廓线，绘制弧形和多边形凸窗，并且绘制完成后还可以通过夹点进一步调整外观。
Ø 天正建筑只能绘制固定几种形状的凸窗，无法绘制自定义轮廓的凸窗。

浩辰建筑的自定义轮廓凸窗（支持轮廓的夹点拖拽）

5.浩辰建筑方便绘制异形洞口，独创弧形墙面开洞效果
þ 浩辰建筑绘制异形洞口的方法经过优化，不需要用户复杂操作进行的墙体立面坐标转换，可以通过平面自定义轮廓线，快速绘制异形洞口。
ý 天正建筑需要复杂的立面坐标转换操作，而且不能在弧墙上开异形洞。

弧墙上的圆洞形状正确 圆弧墙上圆洞成了矩形洞

6. 阴角转角凸窗和带型转角凸窗绘制
Ø 使用浩辰建筑带形窗强大的功能，除了绘制普通阳角转角凸窗外，还可以绘制阴角的转角凸窗、带型转角凸窗。
Ø 天正建筑不能绘制这两类凸窗。

浩辰建筑的阴角转角凸窗

浩辰建筑的带型凸窗

7. 浩辰建筑三维视图下提供宽度可调的带形窗分格
Ø 浩辰建筑的带形窗对象可以在三维视角下显示分格窗棂线，宽度用户可调。
Ø 天正建筑不能绘制。

浩辰建筑带自动分格的带型窗

8. 浩辰建筑门窗对象编辑时智能识别窗台高和门槛高
Ø 浩辰建筑修改门窗时会自动识别不同窗台高门槛高参数的门窗，批量更新时不会误修改。
Ø 天正建筑修改门窗时不会识别这样的门窗，批量更新时参数会统一更新，造成设计错误。

9. 门窗管理功能

Ø 浩辰建筑门窗管理功能界面简洁美观；提供多种便于用户查看的统计和显示模式；支持全面的门窗编号冲突检查；本图门窗、图块和外部参照内门窗都可以进行编辑修改；结合浩辰独有的门窗对齐功能，可大幅提高门窗批量编辑管理的准确率和效率！
Ø 天正建筑的此功能界面不够简洁，功能有限，不支持块内编辑，因为没有门窗对齐控制的配套支持，批量修改时容易造成门窗位置错误。

浩辰建筑门窗管理功能

3.4 图块和外部参照的支持
1. 【轴网标注】支持轴网外部参照
Ø 浩辰建筑的【轴网标注】命令支持轴网使用外部参照或图块插入。
Ø 天正建筑的同类命令不支持轴网使用外部参照或图块插入。

2. 【绘制墙体】与【单线变墙】标注支持轴网外部参照
Ø 浩辰建筑的【绘制墙体】和【单线变墙】命令都支持轴网使用外部参照或图块插入。
Ø 天正建筑的同类命令不支持轴网使用外部参照或图块插入。

3. 【门窗绘制】支持轴网外部参照
Ø 浩辰建筑的【门窗】命令的轴线插入和批量插入都支持轴网使用外部参照或图块插入。
Ø 天正建筑的同类命令不支持轴网使用外部参照或图块插入。

浩辰建筑门窗绘制支持外部参照绘制的轴网平面

4. 【门窗管理】和【门窗表】、【门窗总表】支持平面图和图块外部参照
Ø 浩辰建筑的【门窗管理】命令和门窗表生成支持平面图使用外部参照或图块插入。
Ø 天正建筑的同类命令不支持平面图外部参照或图块插入。

浩辰建筑门窗管理支持多层外部参照的平面图

3.5浩辰建筑独特的阳台对象可以绘制各种封闭阳台
Ø 浩辰建筑阳台对象除普通阳台外，还支持封闭阳台功能。包括全封闭带形窗和墙板开普通窗的局部封闭阳台，支持夹点编辑，功能强大；封闭阳台使用用户可调宽度的带形窗分格，效果美观；
Ø 天正建筑不支持封闭阳台。

封闭阳台的几种样式

封闭阳台带形窗的分格效果

3.6浩辰建筑全新设计的立面剖面命令
1. 建筑立面和建筑剖面命令大量改进
Ø 浩辰建筑的【建筑立面】和【建筑剖面】命令可生成可选比例的立面剖面图，其中包括有名门窗图块、整体轴号标注、数据关联的标高标注、并可自动生成立面剖面图名和文件名；
Ø 天正建筑的立面和剖面多年不变，门窗都是无名块，轴网只是孤立轴号，标高不关联，修改非常困难。

浩辰立面剖面命令完成的剖面

2. 直接生成立剖面的立剖面网格标注命令
Ø 浩辰建筑提供了立面和剖面公用的立剖网格标注和修改命令，可快速标注和修改立面和剖面尺寸和门窗位置；
Ø 天正建筑的缺乏独立绘制立面和剖面的命令。

3.7屋顶排水坡线绘制
Ø 浩辰建筑提供绘制屋面平面图排水用的分水线和汇水线排水坡线绘制功能。
Ø 天正建筑没有这个功能。

浩辰建筑楼层范围可以根据需要随时在图上显示和关闭显示，天正建筑的楼层框范

分水线排水坡线

3.8，更灵活强大的支持自动切割的单折断线和双折断线
Ø 浩辰建筑提供带有自动切割功能的新式单折断线和双折断线对象，通过两点定位实现切割，绘制编辑操作灵活方便；单折断线可灵活组合， 满足只是部分方向需切割情况；折断线本身还支持裁剪延伸；双折断线还可以遮挡所有图元。
Ø 天正建筑通过闭合切割线来模拟实现带自动切割的单折断和双折断线，改折断数、调整折断位置等编辑操作非常麻烦；单折断线只能闭合切割不适用于只是部分方向需切割情况；折断线本身不支持裁剪延伸；双折断线移动位置后遮挡ACAD图元出错。

浩辰建筑双折断线实例

Ø 浩辰建筑提供专用于标注道路的道路标高和道路坡度命令。
Ø 天正建筑没有专用的道路标注功能。
3.9道路标高和道路坡度

浩辰建筑楼层范围可以根据需要随时在图上显示和关闭显示，天正建筑的楼层框范

浩辰建筑道路标注实例

3.11 楼梯和电梯
1. 浩辰建筑提供顶层楼梯段局部遮挡

Ø 浩辰建筑的顶层楼梯可拖动夹点遮挡伸入楼板的局部梯段，满足设计要求。
Ø 天正建筑楼梯对象不能处理此类设计要求。

浩辰建筑的顶层双跑楼梯

2. 浩辰建筑提供更强大的电梯命令
Ø 浩辰建筑新的电梯命令提供了国标电梯参数、自动搜索井道、按井道尺寸、绘多电梯等众多功能。
Ø 天正建筑的电梯命令是20年前设计的，功能极其简单，早已不能满足设计需求。

浩辰多电梯绘制实例

3.12建筑模型三维漫游功能
1. Ø 浩辰建筑提供建筑三维漫游器功能，可对建筑整体BIM模型在三维仿真渲染环境下进行观察，还支持渲染材质的自定义。
Ø 天正建筑无此功能。

浩辰建筑三维浏览器

3.13强大的逐点标注
Ø 浩辰的逐点标注可直接选取图上已有的尺寸样式进行标注。
Ø 天正建筑的逐点标注只能按当前的尺寸样式进行标注，不能选择其他尺寸样式。
1.支持尺寸样式选择

Ø 浩辰的逐点标注可选择绘制单位和标注单位进行标注，也可以选择比例因子进行标注。
Ø 天正建筑的逐点标注只能按当前的尺寸样式进行标注，不能选择单位与比例因子。
2支持单位与比例因子设置

3支持布局视口内所有图形对象标注
浩辰的逐点标注可以从布局对视口内的所有模型对象均可进行标注，对详图设计提供了方便。
Ø 浩辰的逐点标注可以从布局对视口内的所有图形对象进行标注。
Ø 天正建筑的逐点标注只能标注视口内的AutoCAD线段。

四、 软件智能性对比
4.1墙体提供联动修改功能
Ø 浩辰建筑提供墙体联动修改功能：打开联动开关，拖动一道墙体，与这道墙体相关的其他墙体会随之延伸，保持原来的连接关系不变；对于共线墙支持整体联动和局部联动两种模式，墙体联动还支持斜交墙和弧墙。
Ø 天正建筑墙体对象无此功能。

浩辰墙体联动实例如下图所示。

浩辰建筑墙体拖动前后的情况
4.2墙体和转角带形窗联动功能
Ø 浩辰建筑的转角带形窗与墙体对象有联动关系，随着墙夹点拖动自动拉伸。
Ø 天正建筑墙体和转角窗带形窗对象无关联关系。

浩辰墙体与带形窗联动实例如下图所示。

4.3 墙体对象是完全自动化的智能建筑构件
Ø 浩辰墙体相交处总是能做到自动连接，不需要修墙角操作。
Ø 天正墙体只能半自动处理，经常需要使用“修墙角”命令进行图形修理。

天正建筑“修墙角”命令执行前后

4.4 门窗尺寸标注与门窗全面自动关联
Ø 浩辰建筑尺寸标注与普通门窗、带型窗自动关联，支持门窗的复制、镜像、插入、移动、删除等编辑操作，门窗进行以上改动后门窗尺寸标注自动更新。
Ø 天正建筑门窗标注仅能关联普通门窗的移动、删除操作，其他变动都不支持联动，并且不支持带型窗的尺寸关联。

下图为门窗标注尺寸关联能支持的多种操作：

门窗操作与尺寸标注的自动关联

4.5 房间面积与柱子、墙体造型联动
Ø 浩辰建筑搜索房间命令执行后，调整修改柱子或墙体造型，房间面积能自动更新。
Ø 天正建筑不支持此联动功能。

4.6. 建筑墙体支持智能连接
Ø 浩辰建筑中，墙基线非精确相连情况，墙体也可以智能连接并正确显示。
Ø 天正建筑中，墙基线不相连时，墙体一般连接失败和显示出错。

浩辰建筑-墙基线不相连情况

天正建筑-墙基线不相连情况

4.7 楼梯对象会按上楼方向自动调整剖切角度
Ø 浩辰建筑楼梯会按上楼方向自动设置梯段剖切方向，符合设计习惯画法。
Ø 天正建筑不能自动处理梯段剖切方向。

浩辰建筑的双跑楼梯

4.8 门和门洞对象按门槛高自动添加或去除门口线
Ø 浩辰建筑的门和门洞对象会按门槛高自动添加或消除门口线。
Ø 天正建筑不能自动根据门对象的门槛高显示门口线。

浩辰建筑的门窗对象会自动设置门口线

4.9智能联动的坐标系统
Ø 浩辰建筑的坐标标注命令基于《总图制图标准》开发，坐标对象之间有智能联动特性，数值可动态关联更新；只要基准坐标正确，即可保证坐标正确。
Ø 天正建筑的坐标对象各自独立，数据不能联动，打开“动态标注”状态后坐标数值总是跟随WCS变化，容易造成坐标数值出现错误。

浩辰建筑的坐标提供智能联动

4.10 具有基准标高传递功能的智能标高标注
Ø 浩辰建筑的标高标注命令将平面标高和立面标高互相独立，首创基准标高传递功能，立面楼层标高无需按文字注写，能实现智能自动更新，不会误修改。
Ø 天正建筑的标高标注不分平面和立面，打开“动态标注”状态后，标高数值容易出现误修改；楼层标高只能按文字注写，无法自动更新。

浩辰建筑的标高提供基准传递功能

4.11智能优化的轴网裁剪
Ø 浩辰建筑提供轴网优化功能，自动将不通长的轴线进行端部剪裁，简化轴网。
Ø 天正建筑没有对轴网优化的功能。

浩辰建筑的轴网优化裁剪

4.12建筑对象智能随视口比例和转角调整显示
浩辰对象支持视口控制，可 “随视口比例”和“随视口转角”自动调整显示。通过视口控制功能，浩辰建筑解决了图纸在不同比例、不同布图方向下共用的问题，并简化了多比例布图的操作。
布局中，无论是变换视口比例，还是旋转视口方向，视口内启用视口控制的浩辰对象都能随视口智能调整显示，保持正确的阅读方向和一致的显示效果。不同比例转角的多个视口可共用同一模型，不需要在模型空间为不同比例视口复制多份图纸。
模型空间中，图块参照内的浩辰对象也支持视口控制（图块参照的缩放比例和转角，相当于视口比例和转角），可随图块比例转角智能调整显示，保持正确的图面效果，从而支持模型空间多比例图块布图，甚至支持不同比例图纸共用同名图块和参照。
视口控制的“随视口比例”，也包含了随“当前比例”的含义。启用视口控制后，对象出图比例由当前比例和视口比例（或图块参照的缩放比例）共同决定。例如：外部参照内的浩辰对象如果启用了视口控制，它的显示会自动与所插入图纸的当前比例相匹配。
Ø 浩辰建筑的视口控制功能完全可以代替AutoCAD的注释性功能，且使用更加方便。
Ø 天正建筑无类似功能
Ø

示例1：布局中，不同比例转角的多个视口可共用同一模型
在下图中表示的是布局中的两个视口，视口比例分别为1：100和1：50，视口内浩辰对象的“视口控制”设置为“随视口比例转角”，于是可见图中的文字和填充图案分别依照两个视口的比例转角，显示出正确、一致的图面效果。而这两个视口内对应的是模型空间的同一个平面模型。

布局视口中多比例布图实例

示例2：模型空间中，通过图块参照的缩放来实现多比例布图。
本示例中是模型空间中的三个外部参照，参照的都是“一层平面图.DWG”，参照内浩辰对象的“视口控制”设置为“随视口比例转角”。
第一个参照表示一层平面图图纸，出图比例采用模型空间当前比例1：100，所以参照没有缩放。

一层平面图参照

后两个参照由上面的一层平面图参照复制而来，再用XCLIP命令裁去详图中不需要部分，通过SCALE命令将参照等比放大一倍（或直接修改参照的缩放比例为2），这样就生成了1：50（模型空间当前比例1：100 乘2）的卫生间详图。

模型空间中多比例布图实例

于是可见同一模型空间的三个参照虽然缩放比例不同，但字高却自动保持了一致，从而实现了模型空间多比例布图的正确效果。

4.13镜像图块、参照内文字填充保持可读方向

Ø 镜像图块参照内，浩辰建筑对象的文字和填充，保持正确的阅读方向和一致的图面效果。
Ø 镜像图块参照内，天正建筑和AutoCAD的文字，都会翻转，丧失可读性。
Ø

浩辰建筑的图块镜像后效果

五、 软件设置开放性对比
浩辰建筑软件中，用户通过图形设置功能设置本图参数，通过选项配置功能配置全局参数，通过自定义功能定制个性化的操作界面。
尽管天正建筑也有类似定制功能，但是在软件个性化定制参数的丰富性和灵活性方面，与浩辰建筑相比有较大差距。
5.1 浩辰建筑提供简洁清晰的中文图层

Ø 浩辰提供默认中文图层标准、国标中文图层标准和英文图层标准，覆盖内容更加全面。
Ø 天正建筑仅提供自己编制的英文标准，无分类，图形设置不够详尽。

5.2 浩辰建筑提供了文字样式和尺寸样式设置
Ø 浩辰建筑各功能使用的默认文字样式和尺寸样式可以进行开放性设置，用户可以根据自己的需要预先定义默认文字样式和尺寸样式。
Ø 天正的默认文字样式和尺寸样式由软件内部固定，用户不能提前定义，只能后续修改。

浩辰文字样式参数

浩辰尺寸样式参数
5.3浩辰建筑提供了更加详尽的高级选项参数设置
Ø 浩辰建筑提供详细的高级选项，分类设置的默认参数便于查询和修改。
Ø 天正建筑有默认的参数设置，不但内容欠缺，还缺乏详细的分类。

浩辰建筑高级选项参数
5.4 . 浩辰建筑提供了图纸初始化设置
Ø 浩辰建筑可以预定义新图中的众多自定义参数，用户根据自己需要进行一次设置，一劳永逸。
Ø 天正建筑无新图参数设置功能，如果使用的图形设计参数与默认参数不符，用户每次打开新图都要重新设置参数。

浩辰图纸初始化设置参数
六、 界面和交互操作对比
6. 1浩辰建筑的用户交互界面
1）浩辰建筑使用真彩色工具箱为主要界面，容量更大、分类清晰、便于个性化定制和扩展(支持嵌入高级用户和第三方软件商开发的功能、命令和COM控件)。
2）配色方案与ACAD高版本的风格一致,界面融为一体,更加美观，如下图所示：
浩辰建筑工具箱

文档标签栏

智能右键菜单

6.2浩辰建筑命令行选项的一键快捷功能全面。
Ø 浩辰建筑命令行选项一键快捷不但支持浩辰建筑，还支持ACAD命令，两者操作统一。
Ø 天正建筑的一键快捷不支持ACAD平台命令，只支持天正命令。导致两者操作不一致。

6.3浩辰对象的夹点优势明显，夹点类型多，功能丰富
Ø 浩辰建筑轴号对象有变标注侧、倒排轴号等新夹点，支持一键变标注侧和倒排轴号。
Ø 天正建筑轴号对象没有提供上述新夹点。

浩辰轴号夹点功能

Ø 浩辰建筑墙夹点功能丰富，包括有反向、左宽、右宽夹点、定位拉伸夹点、平移/直墙弧墙转换夹点。
Ø 天正建筑墙夹点功能非常单一，仅有起点、终点、中点夹点。

墙体夹点功能对比
Ø 浩辰插有门窗的直墙弧墙都支持夹点拉伸和旋转，编辑灵活方便。
Ø 天正建筑无法支持插有门窗的直墙弧墙夹点拉伸和旋转。

实例如下图所示。

带有门窗的墙体夹点操作

Ø 浩辰建筑门窗对象增加对齐夹点，宽度修改时智能一侧变宽，为门窗管理命令中自动改宽度提供了关键支持；提供一键翻转夹点。
Ø 天正建筑门窗无对齐方式设计，无一键翻转夹点。

门窗夹点功能对比
Ø 浩辰建筑房间、楼板、屋顶、平板等对象夹点支持增加顶点操作和直边弧边的切换。
Ø 天正建筑无上述夹点功能。

浩辰平板对象夹点
Ø 浩辰建筑楼梯提供上楼方向切换夹点，支持一键切换上楼方向，其他夹点经外观功能优化，操作方便。
Ø 天正建筑无上楼方向夹点，其他夹点功能操作不便。

浩辰双跑楼梯对象夹点

Ø 浩辰建筑标高对象提供多层标高调整夹点，方便多层标高的编辑。
Ø 天正建筑无上述夹点，也不支持多层标高的分段。

浩辰标高对象多层标高夹点和分段效果

6.4 浩辰新的图层控制开关灵活方便
浩辰建筑在状态栏上提供了包括“联动”、“打断”、“基线”、“加粗”、“填充”、“图层”六项控制开关，其中新的“图层”开关独具特色。
绘制图形对象时，各种自定义对象都有软件预设的默认图层，但当用户有时有需要将对象绘制在当前图层下，此时浩辰可通过单击关闭“图层”状态栏图标，切换到当前图层，再次单击切换回默认图层，非常方便。

Ø 浩辰便捷的对象图层开关、支持所有模型对象和注释对象，在默认和当前图层间切换。
Ø 天正建筑仅在菜单中提供部分符号和标注的图层切换。

七、 性能和精度对比
7.1 浩辰建筑适用于大规模建筑的绘制
Ø 浩辰建筑中，即使用户将所有楼层都布置到一个DWG文件，也不会明显影响绘制编辑等操作速度。
Ø 天正软件中，大型图纸中每绘制一个墙体和每插入一个门窗都需要明显等待，严重影响顺畅绘图，图纸越大操作越不顺畅，用户不得不将一个图纸拆分为多个图纸来避免操作速度问题。

7.2 浩辰建筑支持超大坐标下的建筑设计
从以下两个图纸中，我们看到在大坐标下，天正和浩辰两家建筑软件的核心对象墙体和门窗的操作表现。
Ø 浩辰建筑中，设计坐标可达到1E15的数量级，各类图形显示依然正确。
Ø 天正建筑在坐标达到1E14时图形已明显出错。

浩辰在大坐标下操作正确

天正在大坐标下出问题

八、 全面的面积查询功能
8.1房间面积计算、面积统计和网格填充
1. 浩辰建筑支持房间面积的嵌套
Ø 浩辰建筑提供支持嵌套房间和洞口的【搜索房间】命令，面积计算准确。国内设计行业首家在房间面积计算中解决了内部开洞的面积计算问题。
Ø 天正建筑【搜索房间】命令不支持嵌套房间和洞口，面积计算错误。

通高二层的别墅客厅，在二层开有客厅上空洞口，搜索房间命令可以识别出房间中用虚墙(不限于虚墙)围出的洞口获得正确面积，如下图所示:

　　　　　　浩辰建筑中，搜索房间自动获得嵌套洞口的房间面积对象

2. 浩辰建筑支持直接搜索阳台面积
Ø 浩辰建筑的【搜索房间】命令支持直接搜索阳台面积，自动指定面积折减。
Ø 天正建筑【搜索房间】命令不识别阳台，阳台面积获取麻烦。

浩辰建筑中搜索房间命令直接搜索阳台面积

3. 浩辰建筑支持三种面积查询方式
Ø 浩辰建筑提供了墙边线、墙中线、墙基线三种面积查询方式，方便公共建筑面积统计。
Ø 天正建筑只有墙边线一种面积查询方式。

4. 浩辰建筑提供了更加强大的面积计算器

浩辰面积计算器能直接选择房间面积对象、阳台对象、填充图形、多段线、数值文字进行面积计算获得结果标注在图上，还可标注计算过程的算式，方便审图单位核查。
Ø 浩辰建筑面积面积计算器功能支持填充图形和阳台对象，操作简单快捷；
Ø 天正建筑面积查询和面积计算功能不支持上述对象，且不能标注算式。

浩辰建筑功能全面的面积计算器

8.2. 浩辰建筑独有网格填充对象
Ø 浩辰建筑提供通用网格填充对象，支持多种填充方式，填充和修改非常方便，为常用的天花和地板设计提供了快捷高效的图案填充和对齐修改方法。
Ø 天正建筑对应的奇偶分格命令仅能生成一堆线，修改排列参数只能重画。

浩辰网格填充功能快速完成的两种室内地面排砖方案
九、 其它方面对比
9.1浩辰建筑支持双平台
浩辰建筑同时支持国产浩辰CAD和AutoCAD双平台。在安卓和IOS系统下，配合浩辰移动版CAD软件(GstarCAD MC)，可以实现在手机和平板上查看和操作浩辰建筑图纸。天正只支持AutoCAD，不支持移动平台。

浩辰建筑自带浩辰CAD平台，因此安装浩辰建筑软件后，即使未安装AutoCAD平台，也可以直接启动浩辰建筑软件使用软件的所有功能。而安装天正建筑时，必须提前先安装AutoCAD软件，然后再安装天正建筑软件，都安装好才可以正常使用。

浩辰建筑还是国内首家支持AutoCAD2015\2016的建筑软件。目前最新的天正建筑T20仅支持到ACAD2014。

浩辰建筑启动时平台选择界面
9.2浩辰建筑支持绿色免安装运行

浩辰建筑支持绿色免安装运行，可以支持U盘启动，特别适合工作繁忙，流动性强的建筑师和建造师的工作场景。浩辰建筑还支持启动的自动修复。

Ø 浩辰建筑不依赖注册表写入的信息，避免了由于各种原因导致的对象特性无法显示问题。
Ø 天正建筑严重依赖系统注册表，需要在安装中往系统注册表注入信息。

9.3浩辰建筑全面采用GRX/ARX开发方式，可靠性更高
Ø 浩辰建筑已经完全淘汰技术古老，容易染病毒的Lisp程序，全部采用C++语言编写，不会受Lisp病毒攻击。
Ø 天正建筑不少功能使用过时的Lisp编程技术，易感染LISP病毒导致命令失灵和启动软件错误。

9.4浩辰建筑提供设置环境备份还原功能
浩辰建筑提供也软件设置环境的备份还原功能，即使当前软件环境被破坏，也能恢复。天正没有备份还原软件设置功能，软件环境一旦破坏只能重新安装。

9.5图纸格式兼容性
浩辰CAD建筑可以直接打开ACAD各种版本的dwg格式，而用户使用天正建筑打开图纸时，同时要考虑DWG图纸版本和天正图纸版本，低版本无法打开高版本图纸。
浩辰兼容天正建筑各版本图纸，可以直接打开、导出和保存为天正建筑图纸文件。
Ø 浩辰建筑中甚至可以由用户指定保存为哪个版本的天正格式文件。
Ø 天正建筑自己也只能做到保存为最新版天正格式文件，用户不能选择保存版本。

在浩辰建筑中设置默认保存为天正7图档格式
9.6首创在线技术问答功能
通过QQ这个用户广泛安装的即时通讯工具，在出现问题时立刻与浩辰公司产品在线技术支持工程师联系，反映遇到的问题，获得第一时间的帮助。
Ø 浩辰建筑通过QQ提供在线问答功能，为设计软件技术服务树立了新标准。
Ø 天正建筑没有类似的实时性帮助功能。
