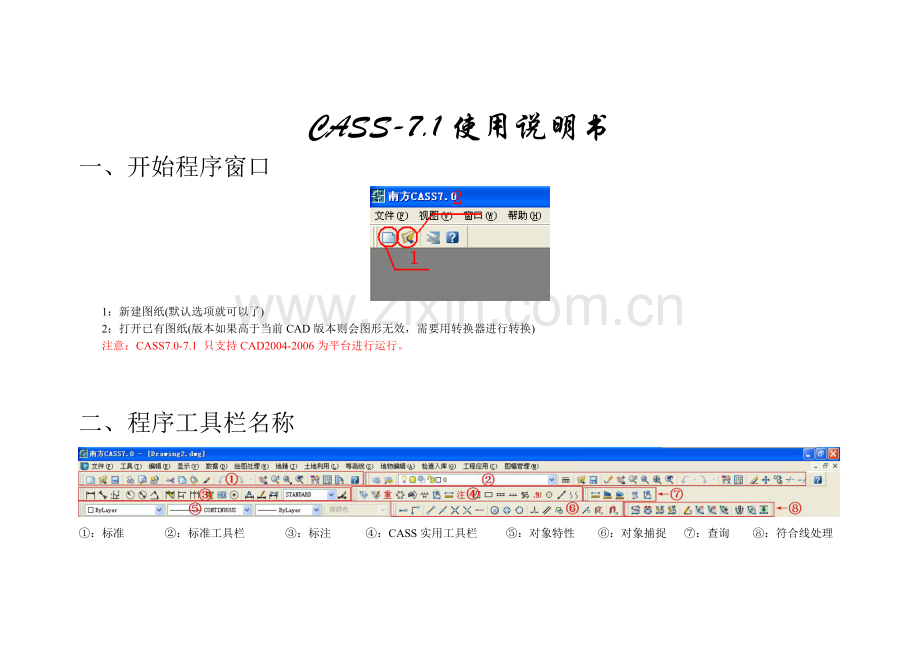

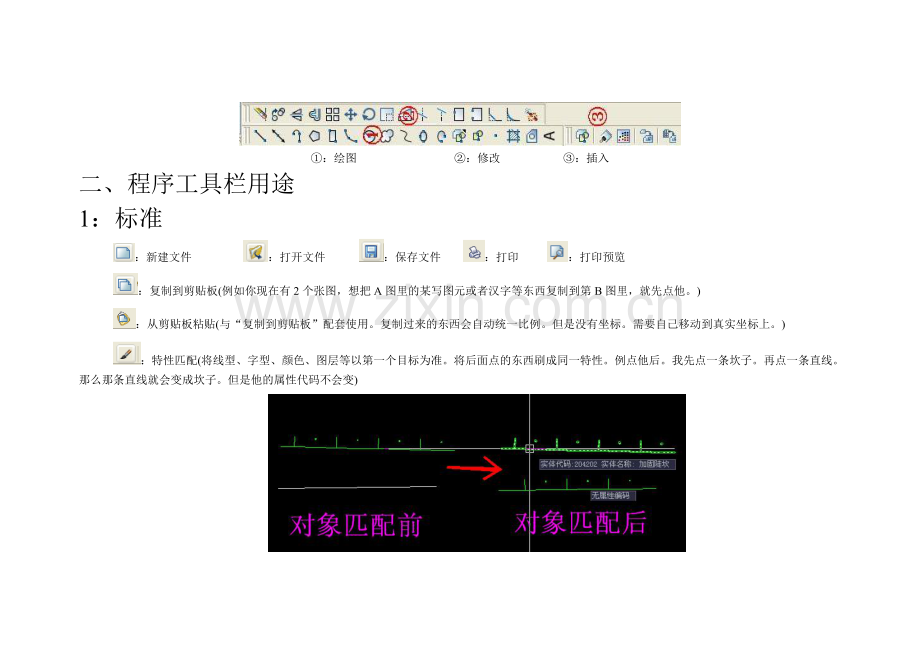

CASS-7.1使用说明书一、开始程序窗口1：新建图纸(默认选项就可以了)2：打开已有图纸(版本如果高于当前CAD版本则会图形无效，需要用转换器进行转换)注意：CASS7.0-7.1 只支持CAD2004-2006为平台进行运行。二、程序工具栏名称：标准 ：标准工具栏 ：标注 ：CASS实用工具栏 ：对象特性 ：对象捕捉 ：查询 ：符合线处理：绘图 ：修改 ：插入二、程序工具栏用途1：标准：新建文件 ：打开文件 ：保存文件 ：打印 ：打印预览：复制到剪贴板(例如你现在有2个张图，想把A图里的某写图元或者汉字等东西复制到第B图里，就先点他。)：从剪贴板粘贴(与“复制到剪贴板”配套使用。复制过来的东西会自动统一比例。但是没有坐标。需要自己移动到真实坐标上。)：特性匹配(将线型、字型、颜色、图层等以第一个目标为准。将后面点的东西刷成同一特性。例点他后。我先点一条坎子。再点一条直线。那么那条直线就会变成坎子。但是他的属性代码不会变)：放弃及重做(第一个为撤消，第二个就是返回上一步) ：实时平移(鼠标点住左键移动整个模型。不是图纸。用鼠标中键一直按住也可以完成)：实时缩放(鼠标点住左键，整个模型向上移动则是放大。向下移动则是缩小。)：缩放上一个(返回为上一次模型放大或者缩小的局面。也是针对模型 非图纸。)：特性(所有图形的特性质内容。如下图)这3个没用。不需要了解2：标准工具栏：图层管理(如下图)这3样则是默认改图层的颜色、线型、线宽的意思(注线宽不是全局宽度。线宽则跟缩放比例有关一直保持该宽度。全局则是该线实际宽度)：代表当前所绘制线条所用图层(例如直线，多段线，圆。通过绘图所绘的图形都在该图层内：指该层是否在图形文件中显示，灯亮则显示。灯熄灭则是不显示的：是否冻结改图层。跟那灯功能基本相似。太阳则非冻结 雪花为冻结：锁定。则是指该图层是否锁定。锁为开启的则未锁定，锁起的则锁定。锁定后该层层不可以移动。修改。选择等一切操作。：是否打印该图层，第一个则是允许打印。第二个则不允许打印。也就是说你在图纸上看的见该图层。而打印出来的图纸则没该图层。：把对象置为当前图层见上面第一条：应用的过滤器，功能就是强面的2类说明一样的。只是简洁版的而已：线型管理(加载或者当前图纸所含有的线型。一般没什么时候需要用)：打开老图。就是打开一个图纸。：图形存盘。就是保存。：重画屏幕。没发现有什么用。：见标准里。一样的用途。：删除(删除某些图元.)：移动(这个是移动图元，不是模型哦。可以直接鼠标移动。也可以用输入坐标来移动)：复制(复制、粘贴图元)：修剪(例如有2条线想交。你点该工具后选择第一条线为修剪的边线。如下图。点工具后左键点一下红线。再点一下右键，在用左键点下白线右边超出部分。那么超出部分就会被剪切掉)：延伸(跟修剪的作用相反。这是有2条线没相交。但是严伸后则会相交。如下图。点工具后左键点一下红线。再点一下右键，再用左键点一下需要延伸的线。则会被延伸到红线处)：帮助(无视掉。看我写的就完了)3：标注 ：线性标注与对齐标注(没发现有区别，见下面效果图)：坐标标注(标注该点位坐标。往左、右边移标注的为Y坐标、上、下边移动标注则是X坐标，见下面效果图)：半径标注(见下面效果图。就是标注半径的，R则是半径的意思)：直径标注(见下面效果图。就是标注直径的，就是直径的意思)：角度标注(见下面效果图。选择工具后点第一条边第二条边。就会显示出夹角。至于角度的精度取位见后详细)：红色部分完全没用过。不知道啥用。懒得试。反正用不上：标注样式的名称(至于如何修改那些的见下一条)：标注样式(对样式修改等操作。见下图)置为当前：指该(样式)置为当前所使用的样式新建：则新建样式(名称自定)修改：则是修改样式内容替代：则是用其他样式替代该样式比较：则是比较2种样式的不同点与相同点。下面进入修改图例这个没什么需要调的。注意隐藏部分。看你需要隐藏什么不隐藏什么就可以了。一般不调他。只有财产调查标注的尺寸才需要把4个隐藏都隐藏掉。至于尺寸线1 2 尺寸界限1 2各是什么 你点下那个格子右边效果图就出来了 一看就知道了第2页符号和箭头不需要做修改跳第3页文字样式一般宋体，颜色自己看，填充颜色用不上，文字高度就是文字的大小看你需要了。右下角有个文字对齐。水平就是说不管标注的线是否是斜的都是水平斜的。与尺寸线对齐则是线假设有30度方向斜面。标注的数据也是30度斜面标注出来。这一页也没什么改头。只有右下角有个优化。一般把手动放置文字勾起。就是说你自己选择标注的数据写哪地方。主单位：这一页左上边的线性标注不需要说了。至于精度一般用2位 改0.00就可以了。测量单位比例则是你标注与实际尺寸的比例一般是1.0000的比例因子就对了。如果该0.5 假设该线为10m。你标注出来的则是5m。就这意思。消零把勾全去掉。通过精度单位调节就足够了。角度标注。则是这样的。改成度分秒。不要十进制。十进制则是130则会变成1.5度。选择度/分/秒则可以了。精度则改为0D0000就足够了例：183045。再小的单位就没必要用了。4：CASS实用工具栏：查看实体编码(就是查看该图元的属性。例图)：加入实体编码(为自己用多段线或者直线等无编码图元加入编码，实现有属性图元，点该工具栏后第一下选择有实体编码的图元，然后再点一下没属性的图元再点右键则可以了，如图)：重新生成(使该图所有图元进行重新生成。CAD用久后经常会出现坎子的坎毛不见变成一条多段线一样的。文字字体变化等之类问题。点下他就可以了，可以用Regen口令代替。是相同功效)：没用过。不知道啥用。一般用不上这东西：线型换向(有时候画的坎子 假如左边才该是坎下。而自动生成出的坎毛确往右边的。用他点下线就可以。经常用于绘制围墙 土坎 堡坎等)：修改坎高(一般不需要用他。我们都是默认1m绘制的。哪怕是他填10m坎毛也没变长。所以用坎下的高程点代替坎高的表示的就可以了)：查询坐标(查询某个点的X、Y、H。查询会数据显示在最下方的命令栏内)：查询距离和方位角(跟查询坐标原理一样。只是查的是距离与角度数据)：注记文字(这个。我就不解释了。)：红线部分从左往右是绘制多点房屋、四点房屋、依比例围墙、徒坎、自然斜坡(至于怎么画就不明说了。跟CASS最右边内的是一样的)：交互展点(说白了就是自己标志一个有属性的高程点)：图根点(也是一类控制点)：电力线(画电竿电线用的，跟右边的管线设施内的电力线内的是一样的)：道路(画路用的，跟右边的交通设施内的道路内的是一样的)5：对象特性第一个方框则是指该图元的颜色：Bylayer则是随该图层默认的颜色。(在2：标准工具栏内有介绍)Byblock这关闭颜色。其他的颜色自形选择。如果没你想要的颜色则点最下面的选择颜色。第二个方框则是指线型：Bylayer则是随该图层默认线型。(在2：标准工具栏内有介绍)Byblock这关闭该线型显示。 第三个方框则是指线宽：线宽不是全局宽度。线宽则跟缩放比例有关一直保持该宽度。全局则是该线实际宽度6：对象捕捉前2个没用。从第3个开始介绍：捕捉到端点(端点就是指以线型的图元上的起点重点拐点等。当你选中线时所看见的蓝点就是端点。以正方形表示) 端点 捕捉到端点时的标示：捕捉到中点(则是指捕捉到线型的中点。以三角形表示)捕捉到中点时的标示：捕捉到交点(则是指两条线型的交点，以为表示)捕捉到交点时的标示：捕捉到外观交点(跟上面一个一样，我暂时没发现有什么区别，不过我一般用这个。不知道为什么有些交点捕捉不到。而他能全部捕捉到)：捕捉到延长线(假设去之前画了一条线 那么我还需要在按照该方向继续画出去时，我可以用他来捕捉到。以小附带虚线表示)捕捉到延长线时的标示：捕捉到圆心(捕捉到该圆的中心点。以圆圈表示)捕捉到圆心时的标示：捕捉到象限点(就是一个圆的正北、南、东、西方向的4个点位。以菱形表示)捕捉到象限点时的标示：捕捉到切点(假设你要画条线切过该圆，则用该捕捉。已切边表示)捕捉到切点时的标示：第一个是无捕捉。第二个是捕捉设置(开启或者关闭捕捉可以通过F3这个快捷键快速完成。如果设置捕捉则可以右键点击最下方的进行修改) 7：查询：查询(查询2点之间的距离)：查询面积(查询某个区域内的面积按O键确认就是指选择某一个区域的面积，按A或者S则是算加或者减的面积。按了以后第一个先选择第一个面积。按回车键确认。然后再选择第二个区域。加则是第一个加上第二个的总面积、减则是第一个减去第二个的面积。)：面域/质量特性(没用过不知道干嘛的)：定位点(则是查询某一个点的X、Y、H数据。就是坐标与高程)8：符合线处理：批量拟合复合线(复合线可以说多段线也行。1：，2：)这个所谓的批量是直接修改某图层的所有线。一般不用。S：样条拟合则是二次拟合 F圆弧拟合则是曲线拟合：批量闭合复合线(1： 选择要闭合的线，右键搞定。效果图如下)：批量修改复合线高(对于我们来说一般复合线需要高的只有等高线。而等搞线每一跟都不是一样的高。而他只能将多根线改为一样的高。对我们来说没用。然后右键，再选择要改的线再右键就可以了。)：批量修改符合线宽(这个对于我们来说也没用。这个批量是直接批量一个图层的。全部都改完了。而且本身可以选择多根线在特性内进行修改。所以没用。)：符合线编辑器(这个就是就是前面4个的综合版。可以选择多根线。1： 2：按M右键就是选择多条，如果不按M直接右键则是选择单一的一条。3：进行编辑即可)：复合线上加点(有些线的点少了。又需要通过端点来进行某些点位的移动。则可以通过他来加点进行编辑。1：点工具栏，2：选择需要加点的线的地方，3：点加点加的位子即可)：符合线上删点(跟上面的功能相反。例如一条直线上确多了些点就可以用他删。1：点工具栏，2：选择需删点的线，3：点要删除的点即可)：没打红框的则是没用过的。第一个红框是复合线连接(可以将2根连在在一起的线连成一根可以用j快捷口令进行操作) 第二个红框则是直线转复合线。直线是不可以进行全局宽度等修改的。也没有拐点的。可以用他转换(可以通过PE口令进行快捷操作)9：绘图：直线(该线只有3个端点。2头的点可以拖动改变方向距离。中间的点拖动可以移动该线。而不改变该线的倾斜角，直线无法更改全局宽度等。并且没有高程属性，可以通过坐标输入来设置起点、终点等)：构造线(这个线我们一般没用，这线是无限长度的。)：多段线(这个是最常用的，可以设置高程属性，全局宽度等。可以通过坐标输入来设置起点、终点及所通过的点等)：正多边形(用不上。可以用来绘制纯的正多边形物体。可以自行设置边数等)：矩形(这个比较常用，可以用来绘制手工的图框等)：圆弧(可以用3个点来绘制比较规矩的弧线)：圆（可以通过输入输入3P或者2P或者T来进行绘制圆） ：修订云线、样条曲线、椭圆、椭圆弧这几个我们没用。样条曲线有点点用但是我们一般是用多段线绘制之后更改特性来改的：插入块(这个就是说把你制作的块或者其他的图纸插如到该图中。见下图详细)点浏览则是选择你的文件。在屏幕上指定点：如果勾选则是自形选择将该块插入在哪。如果不选则是按照原图的坐标插入该图的坐标中来缩放比例：这个也是同样的意思 勾了就是自己选择缩放大小，不勾则是按照原大小插入。下面的统一比例是所谓的图纸比例1:500、1:1000那些的意思。旋转：这个勾了就自己选择旋转的角度 不勾则是原图方向插入。一般我们插图等。这些勾都不需要勾的下面的分解则是跟修改工具栏中的分解是一样的作用。一会在下面介绍修改工具栏时进行介绍。：创建块(这个跟置顶工具栏中的制作图块不是一个东西哦。这个创建块则是将多个图元做成一个块在图上显示。详见下图)上面这张图则是多个图元未做成块的样子。可以随便自由的对某一个图元进行移动、修改。创建一个块的话则是将你选择的多个图元合并成一个块。当选择时则会同时选择到整个图块所包含的图元。进行任何缩放 移动等操作。则是对该块所包含的所有图元进行同一操作。见下图。 点“选择对象”来选择要将哪些图块进行制作成为一个块，点他后进行框选或者多个点选。名称可以随便填。然后点击确认。确认后你点选该块的任何一个图元则都是为在一起的一个块。：点(这个则是在图上加入一个节点。可以通过坐标来指定位子。一般没啥用):填充(这个一般用于画门墩、房区时用。详细见下图)点击图案右边的边的。选择填充的模型。假设我现在要填充一个方形的门墩。点击图案右边的选择再点。选择该门墩线，右键确认。然后会弹回属性框。再点确认。就会变这样了。自己再更改下颜色那些的都可以。：面域(这个没用过。不知道怎么写)：多行文字(点他后。选择一个需要打字的范围。可以对字体、样式等直接进行修改。用这个输的字则不能直接进行修改。需要进入特性内修改、并且用来注记的文字不可以打多行的。除非再注记一行。)9：修改：删除(可以用进行同样的操作。功能是一样的)：复制对象(用该命令可以进行复制或者粘贴 图元操作)：镜象(做该物体的镜象、见下图第2个则是第一个图的镜象、中间的白线则是我镜象的基线。至于字也镜象了。这个可以通过我给你的“CAD常用修复命令”里进行设置)：偏移(则是指按照距离、或者基点来通过出另外一条同样的线。一般用于绘制公路、或者绘制房屋的垂直边时用)：矩阵(没用过。)：移动(可以直接移动图元到某些位子可以通过点位的移动。或者坐标的移动。如果移动的图元中带有高程属性。最好通过坐标来移动。并且输入坐标时带上高程。输入的顺序是y,x,h)：旋转(旋转角度用的。可以输入角度进行旋转也可以选择图元即基点后按R键。然后确再选择一下基点 即当前图元的角度的另外一个点。然后再点旋转到特定角度时的点则可以按照一定的角度来旋转了)：缩放(放大及缩小图元用的。可以输入比例来进行缩放。输0.5则是缩小1倍，输2则是放大1倍)：拉伸(也没用过。)：修剪及延伸(在“标准工具栏”里面已经有介绍，就不说了)：打断于点(例如你有一条多段线需要从某个特定的点把一条线打断成2条则用该工具选择需要打断的地方)：打断(这个则是打断的地方。例如我画了一条等高线。他穿越图上的坎子了。那么穿越坎子的部分则可以用该工具打断。注意。如果打段已经拟合的线。则该线会变为不拟合。并且会变出很多的点。所以在打段前最好用“编辑图元编辑”中将该线的拟合取消掉再进行打断)：倒角即圆角(这个跟延伸工具的效果基本相同。所白了就是2点不相交的给画成相交的。原角则是以切线来相交)：分解(顾名思义。就是对图元、图块进行分解。如果的图元是一个块的话。则分成图元。如果分解C块。C块中包含有A、B两个块及部分图元。则是分解成A、B块即图元。如果分解的本身就是图元。例如多断线。则会被以端点被分成多条直线)10：插入：插入(跟“绘图”工具栏中的插入块作用是一样的。不做解释了)：除了红色的“图象”以外其他的没用过(图象则是指插入光栅图象就是jpg、bmp等图片文件)调整则跟插入块一样。不过图象文件没有自带的坐标文件与比例 这几个你勾起。自行调节即可三、最下方工具栏介绍捕捉：使鼠标每移动一步就是正东南西北方向1m一步栅格：则是在图片上产生出许多间距为的小点。正交：则是指在绘制或者移动等操作时 方向永远是正的东南西北。极轴：则是显示出距离及正的东南西北。但是并不限制是否绘制的地方为正的东南西北。(详见下图)对象捕捉：这个已经在捕捉工具栏内进行解释了对象追踪：类似极轴。不过显示的是你当前追踪的点是什么点(详见下图)DYN：这个则假如你正在画线。他会表示出你下一个点的距离角度等。虚线部分则是DYN。左边的6.8153则是指这点距离上点的距离。61则是指正东方向的角度(例如下面第1张图)。假设你画坎子那些的则会显示出命令栏中的口令(例如下面第2张图)线宽：显示/隐藏线宽。是线宽。不是全局宽度哦。模型：模型或者图纸空间(我们通常画图则是在模型内画而那个Layout1则是图纸、单击他Layout1则切换为图纸状态。见下图)，第一个虚线框内部分则是图纸部分。内一环的实线部分内的则是显示的模型。最下面如果显示的则只能对这里面的图纸等进行修改。如果是则只能对中间实线内部分的模型部分进行修改需要对某一个工具进行更详细的修改则可以在你需要修改的工具上点右键总共只有2个大的项目。里面有小的四、快捷键及口令、代码1：快捷键 ：打开/关闭 对象捕捉 ：开启/关闭 正交 ：打开/关闭 命令窗口 ：打开/关闭 左下角的坐标实时显示：删除 ：打开/关闭 DYN(动态输入) ：打开/关闭 栅格2：口令Regen:刷新、重新生成Z空格E：全图J：多段线合并Save：改名存盘P：直线改多段线ALT+A：按住ALT键 然后再按一下A键。则开启动或者关闭编组。例如我画了一条围墙。他是由多个图元组成的。你开启编组后随便点哪一根线就可以选中属于该围墙的所有线。跟制作块不一样的是。他仍然可以随便删除或者修改任何一个点3：代码RKT测图常用代码：KZ：坎子 TK：土坎 BK：堡坎 KX：坎下 PD：坡顶 PJ：坡脚 SG：水沟 SHUIGUAN：水管 GL：公路 TL：土路DX：地形(高程点) DG：电竿 SDG：输电竿 GYDG：高压电竿 TXDG：通讯电竿 SLX：水流线 DLS：独立树 FZ：房子(混凝土)ZF：砖房 TF：土房 YT：鱼塘 SC：水池 A-1 A-2 B-1 B-2之类的是控制点： WQ：围墙 PF：棚房 CF：厂房 QIAO：桥 HD/Handong：涵洞 TD：土堆 JG：井盖 WSJG/SJG：污水井盖 DJG：电力井盖 FJG：方井盖(有时是打的3个点的JG) BDF：变电房
