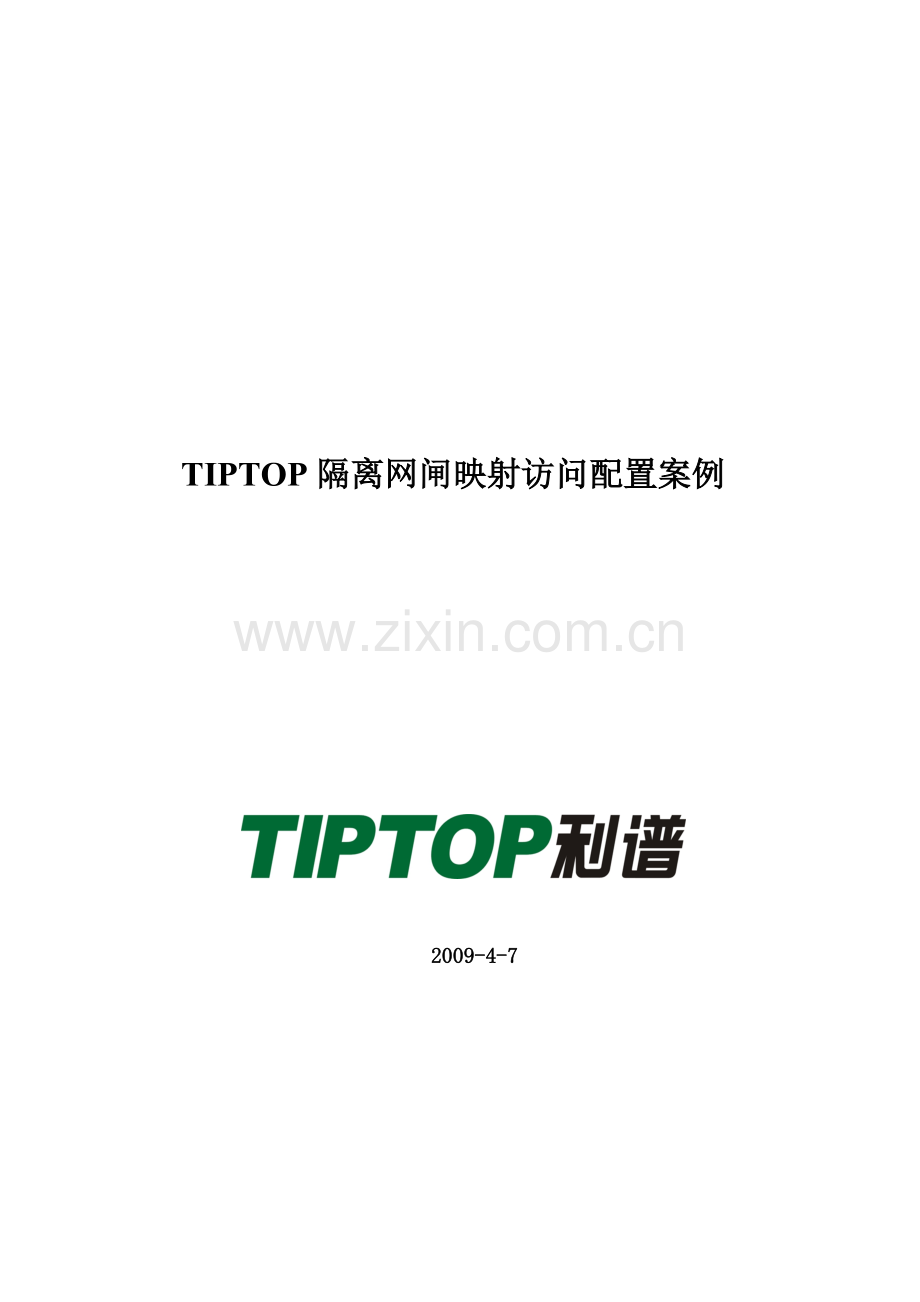

TIPTOP隔离网闸映射访问配置案例

2009-4-7

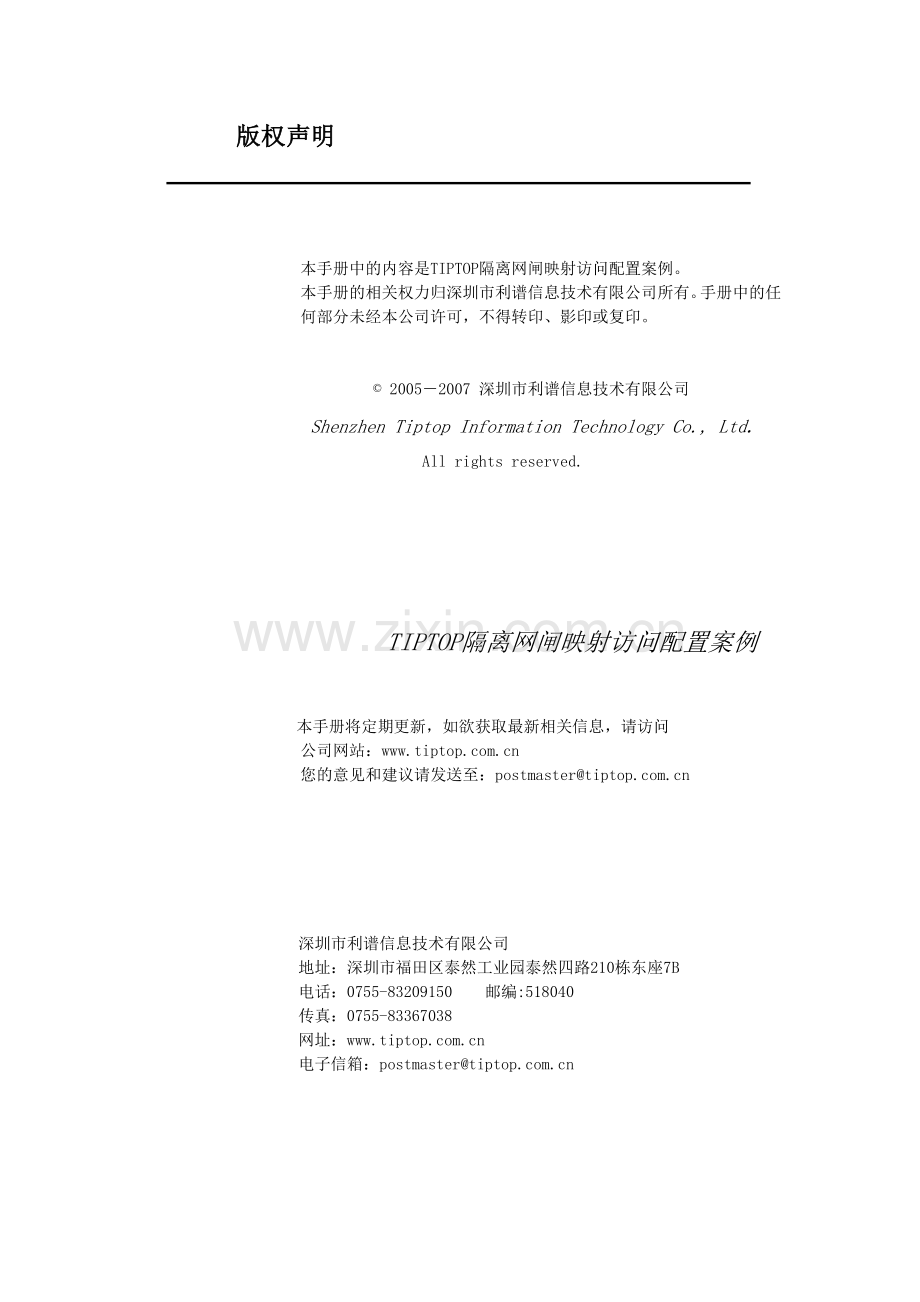

版权声明

本手册中的内容是TIPTOP隔离网闸映射访问配置案例。
本手册的相关权力归深圳市利谱信息技术有限公司所有。手册中的任何部分未经本公司许可，不得转印、影印或复印。

© 2005－2007 深圳市利谱信息技术有限公司
Shenzhen Tiptop Information Technology Co., Ltd.
All rights reserved.

TIPTOP隔离网闸映射访问配置案例
本手册将定期更新，如欲获取最新相关信息，请访问
公司网站：
您的意见和建议请发送至：postmaster@

深圳市利谱信息技术有限公司
地址：深圳市福田区泰然工业园泰然四路210栋东座7B
电话：[phone] 邮编:518040
传真：[phone]
网址：
电子信箱：postmaster@

目 录

1 网络拓扑 1
2 客户需求 1
3 网络配置 2
3.1 内网网络端口一配置 2
3.2 外网网络端口一配置 2
4 网闸具体配置 3
4.1 需求一FTP服务器的访问配置 3
4.1.1 FTP访问规则配置 3
4.1.1.1 透明方式访问FTP 4
4.1.1.2 网关模式访问数据库 7
4.1.1.3 映射模式访问数据库 9
4.2 需求二WEB访问端口自定义协议转换配置 11
4.2.1 WEB访问配置规则 11
4.2.1.1 透明方式访问数据库 12
4.2.1.2 网关模式访问数据库 15
4.2.1.3 映射模式访问数据库 17

1 网络拓扑

说明：
1 网闸的内网管理端口地址默认为：192.168.8.1，如果与已有网络冲突可以在管理界面上进行更改。
2 管理主机为PC3，其地址要求与网闸的管理端口（内端网口一）地址在同一个网段。
3 管理主机与网闸的内网管理端口相连接，其管理登陆地址为：https://192.168.8.1 用户名为：admin 密码为：admin
注意：管理主机要使用管理端口进行管理时必须使用加密key才可以使用。
2 客户需求
TCP访问

需求一： FTP服务器的访问。
内网主机192.168.8.12通过访问规则不使用代理方式可以直接访问外网的FTP服务器94.4.19.123。
需求二： WEB服务器浏览端口自定义协议转换
内网主机通过IE浏览器，http://192.168.8.100:8000，访问到外网的94.4.19.103服务器基于tcp80端口的WEB服务

3 网络配置
3.1 内网网络端口一配置
默认IP地址为：192.168.8.1 子网掩码：255.255.255.0
如需修改按如下方法配置：
在左边窗口中选择“网闸网络设置”->“内网网络参数设置”，系统显示以下界面

内网网络端口配置在上面的相应项输入网闸内网网络的IP地址及其它网络设置，网闸内端机上有三个网络接口（标准配置），可连接三个不同的内网网段。如果内端机还有更多的网络接口，可以继续添加。
（注：设置的该内端机IP必须是合法的未被占用的IP）
3.2 外网网络端口一配置
默认IP地址为：94.4.19.33 子网掩码：255.255.255.0
如需修改按如下方法配置：
在左边窗口中选择“网闸网络设置”->“外网网络参数设置”，系统显示以下界面：

在上面的相应项输入网闸外网网络的IP地址，外网网络的IP地址与内网网络的IP地址没有关联, 外端机上也有三个网络接口（标准配置），可连接三个不同的外网网段。
4 网闸具体配置
4.1 需求一FTP服务器的访问配置
4.1.1 FTP访问规则配置
网闸其他服务设置→网络映射与路由设置 系统显示如下界面：

该项功能提供各种复杂环境下内外网之间的数据库访问。
网络映射和路由设置有三种工作方式：透明模式、网关模式和映射方式：
透明模式：提供内（外）网到外（内）网的透明代理（Transparent Proxy）访问，这种模式下保留源地址的真实IP，访问时访问真实目的IP。
网关模式：提供内（外）网到外（内）网通过网关模式（NAT）访问，这种模式下所有的源地址经过了SNAT（源地址转换）。
映射方式：提供内（外）网到外（内）网通过映射方式（PNAT）访问，这种模式把目的ip和端口转化外网闸外（内）端的虚拟IP，访问时访问映射的虚拟IP。
注释:（透明模式：提供内（外）网到外（内）网的透明访问，这种模式下网闸对内外网的主机是透明的。
映射方式：提供内（外）网到外（内）网的都通过内网或外网的接口的访问或接受服务，这种模式下，对内外网的主机相互之间都是不可见的。通过网闸来提供或者接受服务。
网关模式：提供内（外）网到外（内）网的统一接口的访问，这种模式下内网的主机对外网来说都是不可见的，内（外）网（即访问源）都通过网闸向外访问服务。）
4.1.1.1 透明方式访问FTP
网闸其他服务设置→网络映射与路由设置→添加新任务 协议类型：FTP
设置方式如下图表示：
在内网192.168.8.12机器上，使用已有的FTP用名密码直接访问外网FTP的服务器94.4.19.123
注意：此方式访问时内网机器的网关必须指向网闸的内网口一，外网的机器的网关必须指向外网口一。

解释： 访问过程数据包走向为：
源IP (内网客户端主机，可缺省)→入口设备（即为网闸的内网网卡一，不可缺省）→出口设备（即为网闸的外网网卡一，不可缺省）→目的IP（所要访问的外网数据库IP，不可缺省）
1. 源IP若加了限定则表明访问时只能限定在IP 为192.168.8.12/24（掩码根据需要也可不加）这一个段的机器上对目的IP 为94.4.19.123的FTP进行访问，可缺省。
2. 源端口是指限定访问机器的源访问端口，可缺省。
3. 内网网关接口是指当内网的客户端（源IP主机）与入口设备不在同一个网段需要经过路由时添加的如下图：表明192.168.8.10为一个连接10.0.0.3与网闸的内网端的路由设备IP .

4. 入口设备表示数据包进入网闸的网络接口，不可缺省。
5. 入口设备IP为数据包进入网闸入口设备时使用的IP，可缺省。
6. 入口设备端口表示数据包经过网闸入口设备是走的端口,可缺省。
7. 出口设备表示数据包转发出网闸的网络接口，不可缺省。
8. 出口设备IP为数据包转发出网闸出口设备时使用的IP，可缺省。
9. 出口设备端口表示数据包经过网闸出口设备是走的端口，可缺省。
10. 外网网关接口指当外网的目的端（目的IP主机）与出口设备（即网闸外端IP ）不在同一个网段需要经过路由时添加的如下图：表明94.4.19.36为一个连接目的IP为195.3.6.103与网闸的外网端的路由设备的IP 。

11. 目的端口为访问目的主机的数据库端口，如FTP服务端口为21，不可缺省
12. 目的IP为访问的目的数据库IP，不可缺省。

4.1.1.2 网关模式访问数据库
网闸其他服务设置→网络映射与路由设置→添加新任务 协议类型：FTP
设置方式如下图表示：
在内网192.168.8.12机器上，使用已有的FTP用户名密码直接访问外网FTP的服务器94.4.19.123
注意：此方式访问时内网机器的网关必须指向网闸的内网口一

解释： 访问过程数据包走向为：
源IP (内网客户端主机，可缺省)→入口设备（即为网闸的内网网卡一，不可缺省）→出口设备（即为网闸的外网网卡一，不可缺省）→目的IP（所要访问的外网FTP服务器IP，不可缺省）
1. 源IP若加了限定则表明访问时只能限定这一个段的机器上对目的IP 为94.4.19.123的数据库进行访问，可缺省。
2. 源端口是指限定访问机器的源访问端口，可缺省。
3. 内网网关接口是指当内网的客户端（源IP主机）与入口设备不在同一个网段需要经过路由时添加的如下图：表明192.168.8.10为一个连接10.0.0.3与网闸的内网端的路由设备IP .

4. 入口设备表示数据包进入网闸的网络接口，不可缺省。
5. 入口设备IP为数据包进入网闸入口设备时使用的IP，不可缺省。
6. 入口设备端口表示数据包经过网闸入口设备是走的端口，不可缺省。
7. 出口设备表示数据包转发出网闸的网络接口，不可缺省。
8. 出口设备IP为数据包转发出网闸出口设备时使用的IP，可缺省。
9. 出口设备端口表示数据包经过网闸出口设备是走的端口，可缺省。
10. 外网网关接口指当外网的目的端（目的IP主机）与出口设备（即网闸外端IP ）不在同一个网段需要经过路由时添加的如下图：表明94.4.19.36为一个连接目的IP为195.3.6.103与网闸的外网端的路由设备的IP 。

11. 目的端口为访问目的主机的数据库端口，如FTP为21，不可缺省

12. 目的IP为访问的目的数据库IP，不可缺省。
4.1.1.3 映射模式访问数据库
网闸其他服务设置→网络映射与路由设置→添加新任务 协议类型：FTP
设置方式如下图表示
在内网192.168.8.12机器上，使用已有的FTP用户名密码直接访问映射后的IP 192.168.8.100，就相当于访问的是外网FTP的服务器94.4.19.123。

解释： 访问过程数据包走向为：
源IP (内网客户端主机，可缺省)→入口设备（即为网闸的内网网卡一，不可缺省）→出口设备（即为网闸的外网网卡一，不可缺省）→目的IP（所要访问的外网数据库IP，不可缺省）
1. 源IP若加了限定则表明访问时只能限定IP与之相同的机器 上对目的IP 为94.4.19.103的FTP进行访问，可缺省。
2. 源端口是指限定访问机器的源访问端口，可缺省。
3. 内网网关接口是指当内网的客户端（源IP主机）与入口设备不在同一个网段需要经过路由时添加的如下图：表明192.168.8.10为一个连接10.0.0.3与网闸的内网端的路由设备IP .

4. 入口设备表示数据包进入网闸的网络接口，即也就是将目的IP地址映射到入口IP地址上，访问的目的IP的时候实际上是访问入口设备IP这个地址，不可缺省。
5. 入口设备IP为数据包进入网闸入口设备时使用的IP，也就是将目的IP映射到内网的入口设备IP上，不可缺省。
6. 入口设备端口表示数据包经过网闸入口设备是走的端口，也就是将目的端口映射到内网的入口设备端口，不可缺省。
7. 出口设备表示数据包转发出网闸的网络接口，不可缺省。
8. 出口设备IP为数据包转发出网闸出口设备时使用的IP，不可缺省。
9. 出口设备端口表示数据包经过网闸出口设备是走的端口，可缺省。
10. 外网网关接口指当外网的目的端（目的IP主机）与出口设备（即网闸外端IP ）不在同一个网段需要经过路由时添加的如下图：表明94.4.19.36为一个连接目的IP为195.3.6.103与网闸的外网端的路由设备的IP 。

11. 目的端口为访问目的主机的FTP服务器端口，如FTP为21，不可缺省
12. 目的IP为访问的目的数据库IP，不可缺省。
4.2 需求二WEB访问端口自定义协议转换配置
4.2.1 WEB访问配置规则
网闸其他服务设置→网络映射与路由设置 系统显示如下界面：

该项功能提供各种复杂环境下内外网之间的数据库访问。
网络映射和路由设置有三种工作方式：透明模式、网关模式和映射方式：
透明模式：提供内（外）网到外（内）网的透明代理（Transparent Proxy）访问，这种模式下保留源地址的真实IP，访问时访问真实目的IP。
网关模式：提供内（外）网到外（内）网通过网关模式（NAT）访问，这种模式下所有的源地址经过了SNAT（源地址转换）。
映射方式：提供内（外）网到外（内）网通过映射方式（PNAT）访问，这种模式把目的ip和端口转化外网闸外（内）端的虚拟IP，访问时访问映射的虚拟IP。
注释:（透明模式：提供内（外）网到外（内）网的透明访问，这种模式下网闸对内外网的主机是透明的。
映射方式：提供内（外）网到外（内）网的都通过内网或外网的接口的访问或接受服务，这种模式下，对内外网的主机相互之间都是不可见的。通过网闸来提供或者接受服务。
网关模式：提供内（外）网到外（内）网的统一接口的访问，这种模式下内网的主机对外网来说都是不可见的，内（外）网（即访问源）都通过网闸向外访问服务。）

4.2.1.1 透明方式访问数据库
网闸其他服务设置→网络映射与路由设置→添加新任务 协议类型：TCP
设置方式如下图表示：
在内网192.168.8.12机器上，使用IE访问外网WEB服务器94.4.19.103的8000端口，来达到访问80端口服务的目的。

注意：此方式访问时内网机器的网关必须指向网闸的内网口一，外网的机器的网关必须指向外网口一。

解释： 访问过程数据包走向为：
源IP (内网客户端主机，可缺省)→入口设备（即为网闸的内网网卡一，不可缺省）→出口设备（即为网闸的外网网卡一，不可缺省）→目的IP（所要访问的外网数据库IP，不可缺省）
1. 源IP若加了限定则表明访问时只能限定在IP 为192.168.8.12/24（掩码根据需要也可不加）这一个段的机器上对目的IP 为94.4.19.103的WEB服务器进行访问，可缺省。
2. 源端口是指限定访问机器的源访问端口，可缺省。
3. 内网网关接口是指当内网的客户端（源IP主机）与入口设备不在同一个网段需要经过路由时添加的如下图：表明192.168.8.10为一个连接10.0.0.3与网闸的内网端的路由设备IP .

4. .入口设备表示数据包进入网闸的网络接口，不可缺省。
5. 入口设备IP为数据包进入网闸入口设备时使用的IP，可缺省。
6. 入口设备端口表示数据包经过网闸入口设备是走的端口,可缺省。
7. 出口设备表示数据包转发出网闸的网络接口，不可缺省。
8. 出口设备IP为数据包转发出网闸出口设备时使用的IP，可缺省。
9. 出口设备端口表示数据包经过网闸出口设备是走的端口，可缺省。
10. 外网网关接口指当外网的目的端（目的IP主机）与出口设备（即网闸外端IP ）不在同一个网段需要经过路由时添加的如下图：表明94.4.19.36为一个连接目的IP为195.3.6.103与网闸的外网端的路由设备的IP 。

11. 目的端口为访问目的主机的数据库端口，如FTP服务端口为21，不可缺省
12. 目的IP为访问的目的数据库IP，不可缺省。

4.2.1.2 网关模式访问数据库
网闸其他服务设置→网络映射与路由设置→添加新任务 协议类型：TCP
设置方式如下图表示：
在内网192.168.8.12机器上，使用IE访问外网FTP的服务器94.4.19.123
即在IE 输入：http://94.4.19.123
注意：此方式访问时内网机器的网关必须指向网闸的内网口一

解释： 访问过程数据包走向为：
源IP (内网客户端主机，可缺省)→入口设备（即为网闸的内网网卡一，不可缺省）→出口设备（即为网闸的外网网卡一，不可缺省）→目的IP（所要访问的外网FTP服务器IP，不可缺省）
1. 源IP若加了限定则表明访问时只能限定这一个段的机器上对目的IP 为94.4.19.123的数据库进行访问，可缺省。
2. 源端口是指限定访问机器的源访问端口，可缺省。
3. 内网网关接口是指当内网的客户端（源IP主机）与入口设备不在同一个网段需要经过路由时添加的如下图：表明192.168.8.10为一个连接10.0.0.3与网闸的内网端的路由设备IP .

4. 入口设备表示数据包进入网闸的网络接口，不可缺省。
5. 入口设备IP为数据包进入网闸入口设备时使用的IP，不可缺省。
6. 入口设备端口表示数据包经过网闸入口设备是走的端口，不可缺省。
7. 出口设备表示数据包转发出网闸的网络接口，不可缺省。
8. 出口设备IP为数据包转发出网闸出口设备时使用的IP，可缺省。
9. 出口设备端口表示数据包经过网闸出口设备是走的端口，可缺省。

外网网关接口指当外网的目的端（目的IP主机）与出口设备（即网闸外端IP ）不在同一个网段需要经过路由时添加的如下图：表明94.4.19.36为一个连接目的IP为195.3.6.103与网闸的外网端的路由设备的IP 。
10. 目的端口为访问目的主机WEB服务器端口，如WEB为21，不可缺省
11. 目的IP为访问的目的数据库IP，不可缺省。
4.2.1.3 映射模式访问数据库
网闸其他服务设置→网络映射与路由设置→添加新任务 协议类型：TCP
设置方式如下图表示
在内网192.168.8.12机器上，使用IE访问映射后的IP 192.168.8.26的8000端口，就相当于访问的是外网FTP的服务器94.4.19.123。
即在IE上输入：http://192.168.26:8000

解释： 访问过程数据包走向为：
源IP (内网客户端主机，可缺省)→入口设备（即为网闸的内网网卡一，不可缺省）→出口设备（即为网闸的外网网卡一，不可缺省）→目的IP（所要访问的外网数据库IP，不可缺省）
1. 源IP若加了限定则表明访问时只能限定IP与之相同的机器 上对目的IP 为94.4.19.103的FTP进行访问，可缺省。
2. 源端口是指限定访问机器的源访问端口，可缺省。
3. 内网网关接口是指当内网的客户端（源IP主机）与入口设备不在同一个网段需要经过路由时添加的如下图：表明192.168.8.10为一个连接10.0.0.3与网闸的内网端的路由设备IP .

4. 入口设备表示数据包进入网闸的网络接口，即也就是将目的IP地址映射到入口IP地址上，访问的目的IP的时候实际上是访问入口设备IP这个地址，不可缺省。
5. 入口设备IP为数据包进入网闸入口设备时使用的IP，也就是将目的IP映射到内网的入口设备IP上，不可缺省。
6. 入口设备端口表示数据包经过网闸入口设备是走的端口，也就是将目的端口映射到内网的入口设备端口，不可缺省。
7. 出口设备表示数据包转发出网闸的网络接口，不可缺省。
8. 出口设备IP为数据包转发出网闸出口设备时使用的IP，不可缺省。
9. 出口设备端口表示数据包经过网闸出口设备是走的端口，可缺省。
10. 外网网关接口指当外网的目的端（目的IP主机）与出口设备（即网闸外端IP ）不在同一个网段需要经过路由时添加的如下图：表明94.4.19.36为一个连接目的IP为195.3.6.103与网闸的外网端的路由设备的IP 。

11. 目的端口为访问目的主机的WEB服务器端口，如WEB为80，不可缺省
12. 目的IP为访问的目的数据库IP，不可缺省。
