S7-200-PLC-DC224XP-DC-DC-DC的接线图说明.doc

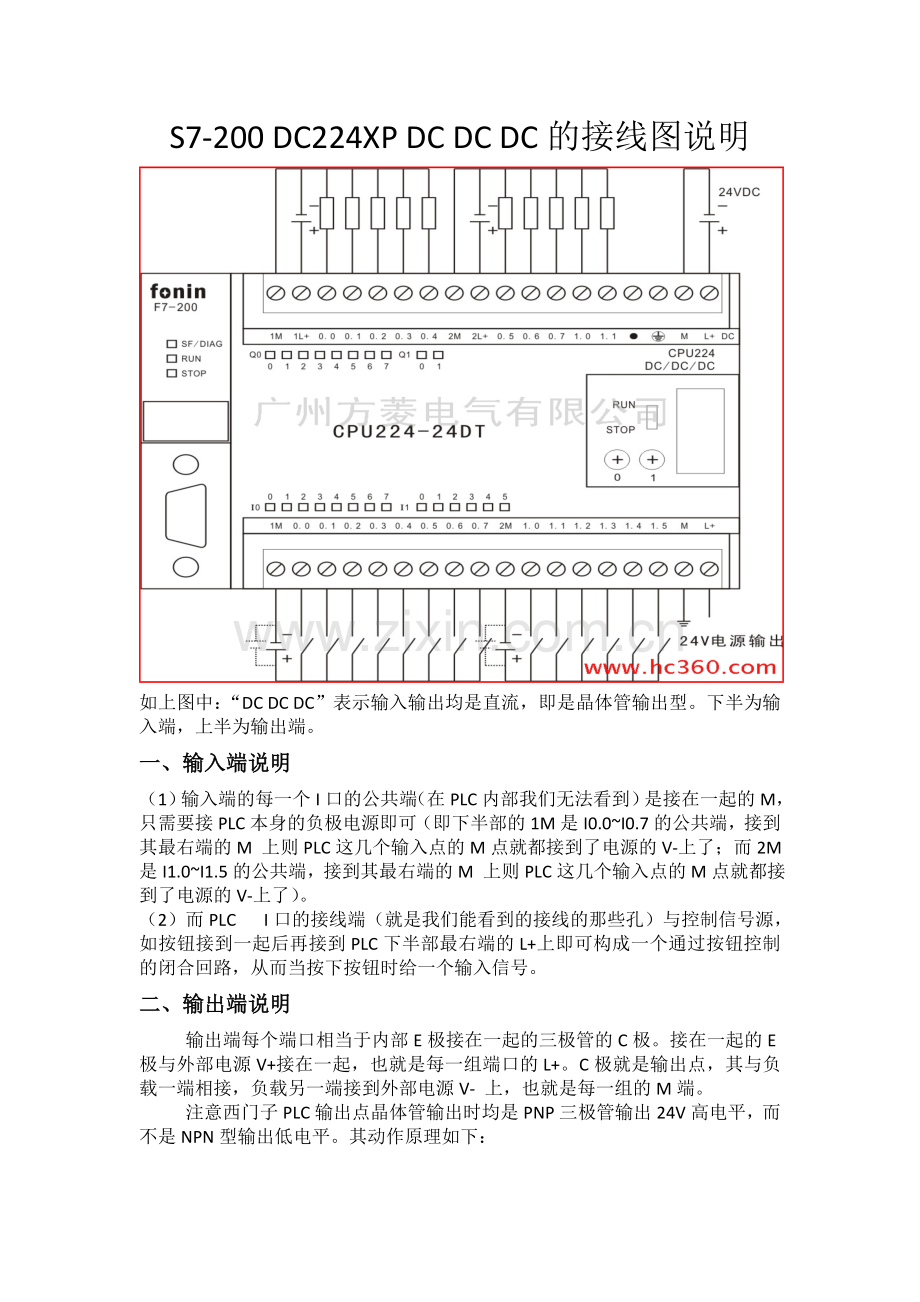

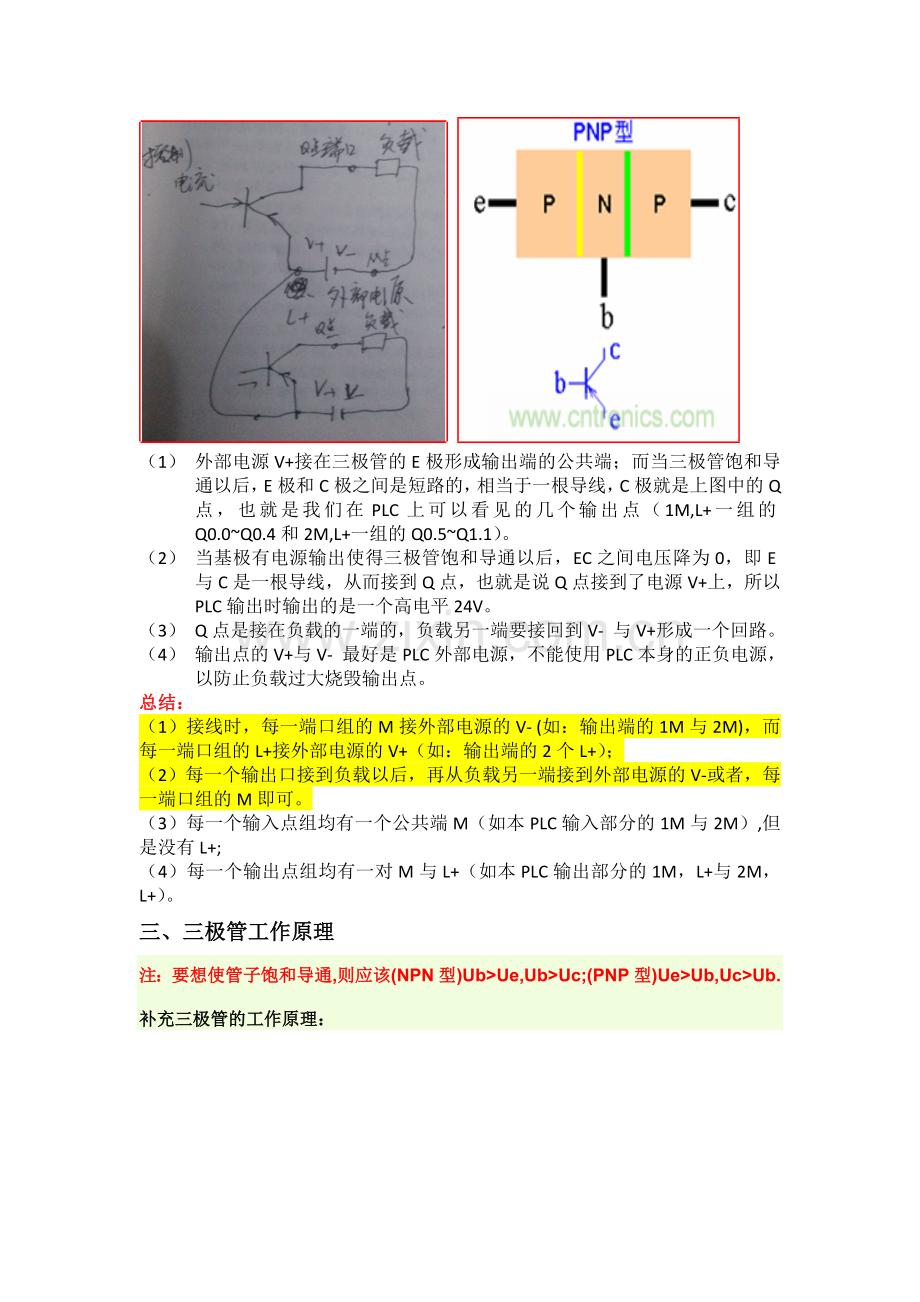

S7-200 DC224XP DC DC DC的接线图说明如上图中：“DC DC DC”表示输入输出均是直流，即是晶体管输出型。下半为输入端，上半为输出端。一、输入端说明（1）输入端的每一个I口的公共端（在PLC内部我们无法看到）是接在一起的M，只需要接PLC本身的负极电源即可（即下半部的1M是I0.0I0.7的公共端，接到其最右端的M 上则PLC这几个输入点的M点就都接到了电源的V-上了；而2M是I1.0I1.5的公共端，接到其最右端的M 上则PLC这几个输入点的M点就都接到了电源的V-上了）。（2）而PLC I口的接线端（就是我们能看到的接线的那些孔）与控制信号源，如按钮接到一起后再接到PLC下半部最右端的L+上即可构成一个通过按钮控制的闭合回路，从而当按下按钮时给一个输入信号。二、输出端说明输出端每个端口相当于内部E极接在一起的三极管的C极。接在一起的E极与外部电源V+接在一起，也就是每一组端口的L+。C极就是输出点，其与负载一端相接，负载另一端接到外部电源V- 上，也就是每一组的M端。注意西门子PLC输出点晶体管输出时均是PNP三极管输出24V高电平，而不是NPN型输出低电平。其动作原理如下： （1） 外部电源V+接在三极管的E极形成输出端的公共端；而当三极管饱和导通以后，E极和C极之间是短路的，相当于一根导线，C极就是上图中的Q点，也就是我们在PLC上可以看见的几个输出点（1M,L+一组的Q0.0Q0.4和2M,L+一组的Q0.5Q1.1）。（2） 当基极有电源输出使得三极管饱和导通以后，EC之间电压降为0，即E与C是一根导线，从而接到Q点，也就是说Q点接到了电源V+上，所以PLC输出时输出的是一个高电平24V。（3） Q点是接在负载的一端的，负载另一端要接回到V- 与V+形成一个回路。（4） 输出点的V+与V- 最好是PLC外部电源，不能使用PLC本身的正负电源，以防止负载过大烧毁输出点。总结：（1）接线时，每一端口组的M接外部电源的V- (如：输出端的1M与2M)，而每一端口组的L+接外部电源的V+（如：输出端的2个L+）；（2）每一个输出口接到负载以后，再从负载另一端接到外部电源的V-或者，每一端口组的M即可。（3）每一个输入点组均有一个公共端M（如本PLC输入部分的1M与2M）,但是没有L+;（4）每一个输出点组均有一对M与L+（如本PLC输出部分的1M，L+与2M，L+）。三、三极管工作原理注：要想使管子饱和导通,则应该(NPN型)UbUe,UbUc;(PNP型)UeUb,UcUb. 补充三极管的工作原理：三极管在电路中的工作状态以及工作条件：三极管有三种工作状态：截止状态、放大状态、饱和状态。当三极管用于不同目的时，它的工作状态是不同的三极管的三种状态也叫三个工作区域即：截止区、放大区和饱和区：(1)、截止区：当三极管 b 极无电流时三极管工作在截止状态，c到e之间阻值无穷大，c到e之间无电流通过。NPN型三极管要截止的电压条件是发射结电压Ube小于0.7V 即Ub-Ue0.7VPNP型三极管要截止的电压条件是发射结电压Ueb小于0.7V 即Ue-Ub0.7V即Ub-Ue0.7VPNP型三极管要满足饱和的电压条件是发射结和集电结均处于正向电压:Ueb0.7V即Ue-Ub0.7V . . . .
