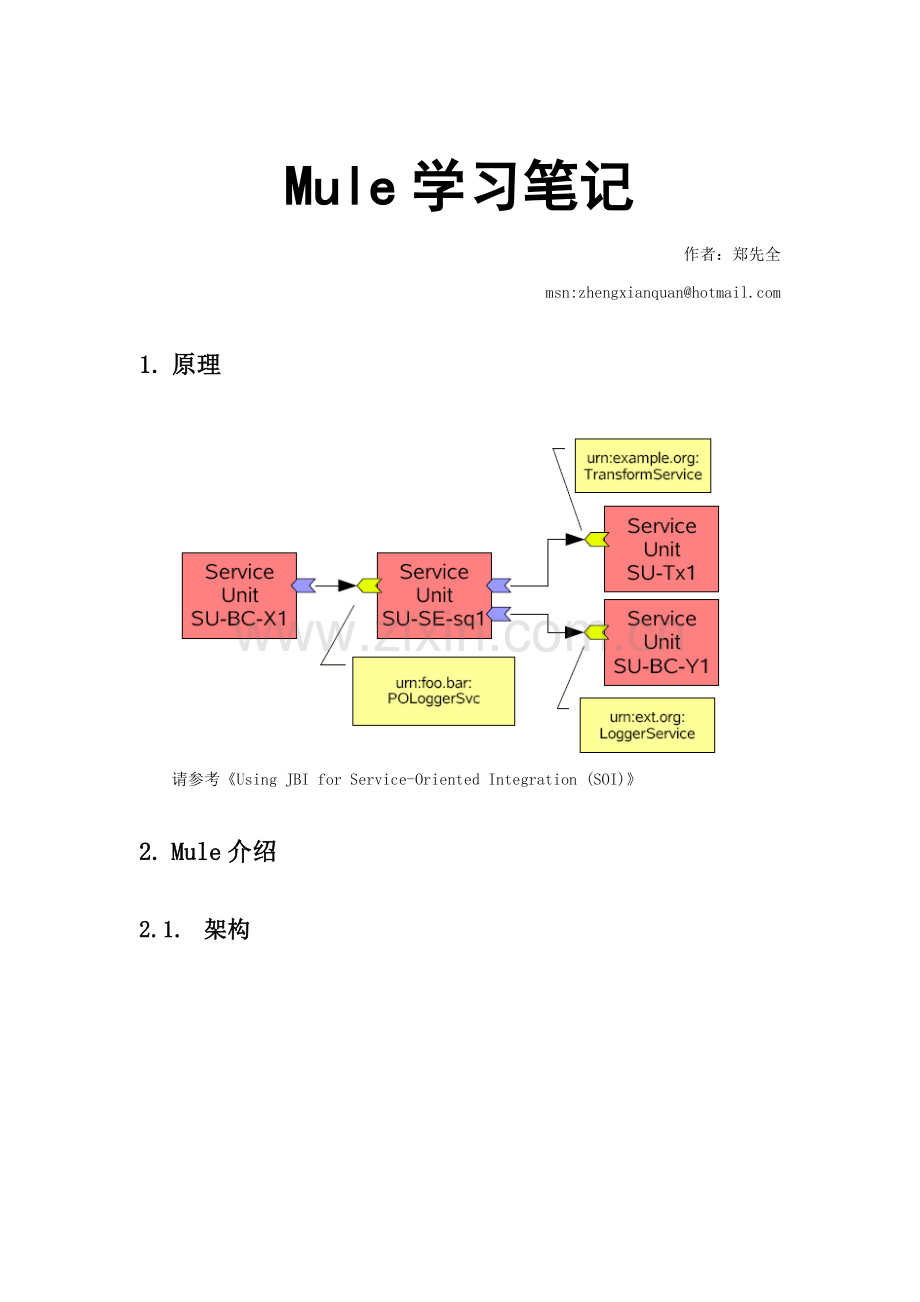

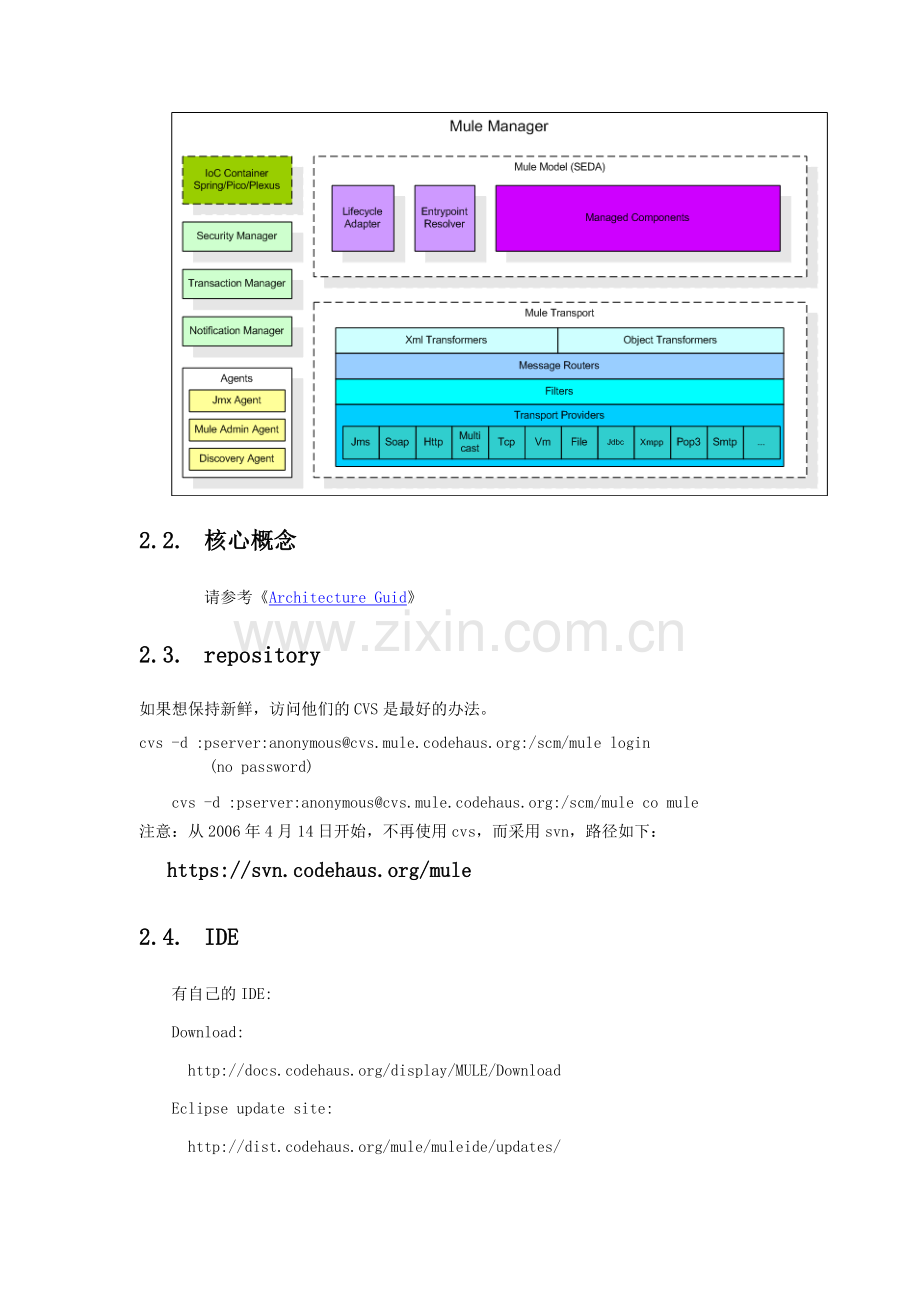

Mule学习笔记作者：郑先全 msn:zhengxianquan@ 1. 原理请参考《Using JBI for Service-Oriented Integration (SOI)》 2. Mule介绍 2.1. 架构 2.2. 核心概念请参考《Architecture Guid》 2.3. repository 如果想保持新鲜，访问他们的CVS是最好的办法。 cvs -d :pserver:anonymous@cvs.mule.codehaus.org:/scm/mule login (no password) cvs -d :pserver:anonymous@cvs.mule.codehaus.org:/scm/mule co mule 注意：从2006年4月14日开始，不再使用cvs，而采用svn，路径如下： https://svn.codehaus.org/mule 2.4. IDE 有自己的IDE: Download: http://docs.codehaus.org/display/MULE/Download Eclipse update site: http://dist.codehaus.org/mule/muleide/updates/ 3. Mule使用 3.1. Mule的安装我的JDK为1.4.2_05。下载后，解压缩，并设置MULE_HOME为解压缩目录测试：提供的echo例子程序是个比较好的测试工具，放在%MULE_HOME%\samples\echo下，cmd并切换到改目录的bin下，执行mule-echo.bat，即可看到如下窗口：恭喜，说明安装成功。 Tip: 事实上，在我的环境中会提示一个关于缺少一个sax文件的错误，郁闷，通过到sax王张并下载sax2r3.zip后，把里面的xml-apis.jar解压缩到%MULE_HOME%\lib下，可以解决该问题。 3.2. echo例子分析参考这个地址（http://mule.codehaus.org/Echo+Example）的介绍，应该会有一个比较好的开始。 3.2.1. 过程图示描述为： 1、通过两种方式接入（红色标识）：一为System.in，另一为Soap(http)方式； 2、每种接入都可以通过接入器(Connector)经过NMR路由转发后，进行输出，目前通过两种方式输出：一为System.out，另一为Soap(http)方式可以通过Mule提供的工具生成配置图，如下： 3.2.2. 相关代码（The Echo Service） The echo Service is a POJO that implements an EchoService interface - public interface EchoService { public String echo(String echo); } The implementation (i.e the POJO to be managed by Mule) looks like - package ponents.simple; public class EchoComponent extends LogComponent implements EchoService { public String echo(String echo) { return echo; } } 3.2.3. 配置和说明 <?xml version="1.0" encoding="UTF-8"?> <!DOCTYPE mule-configuration PUBLIC "-//SymphonySoft //DTD mule-configuration XML V1.0//EN" "  <mule-configuration id="Mule_Echo_Sample" version="1.0">  <description>描述</description>  <connector name="SystemStreamConnector" className="org.mule.providers.stream.SystemStreamConnector"> <properties> <property name="promptMessage" value="Please enter something: "/> <property name="messageDelayTime" value="1000"/> </properties> </connector>  <model name="echoSample"> <mule-descriptor name="EchoUMO" implementation="ponents.simple.EchoComponent"> <!—接入点设置，目前为stream和axis两种类型--> <inbound-router> <endpoint address="stream://System.in"/> <endpoint address="axis:http://localhost:8081/services"/> </inbound-router> <!—输出点设置，目前为stream类型--> <outbound-router> <router className="org.mule.routing.outbound.OutboundPassThroughRouter"> <endpoint address="stream://System.out"/> </router> </outbound-router> </mule-descriptor> </model> </mule-configuration> 3.3. Webapp例子分析这个例子其实是对原有几个例子在webapp的集成，通过使用MuleClient进行基于编码的调用。 Tips: 1、可以通过干预web.xml，逐个加载需要揣摩的例子，便于分析； 2、开始时，使用默认的加载方式。 3.3.1. echo例子略 3.3.2. Hello例子 3.3.2.1. 介绍本例子主要用于演示两个transformer、两个UMO之间的信息转换和事件交互。 Transformer： StringToNameString Transformer： NameStringToChatString GreeterUMO ChitChatUMO 3.3.2.2. 代码分析几个java文件，说明如下： POJO/javabean: NameString.java ChatString.java SERVICE: Greeter.java ChitChatter.java Transformer: HttpRequestToString.java NameStringToChatString.java StringToNameString.java ChatStringToString.java 3.3.2.3. 配置 Web.xml <param-value>/WEB-INF/mule-config.xml, /WEB-INF/mule-echo-config.xml, /WEB-INF/mule-hello-config.xml </param-value> Mule-hello-config.xml  <mule-descriptor name="GreeterUMO" implementation="org.mule.samples.hello.Greeter"> <inbound-router> <endpoint address="vm://greeter" transformers="StringToNameString"/> <endpoint address="servlet://greeter" transformers="StringToNameString"/> </inbound-router> <outbound-router> <router className="org.mule.routing.outbound.OutboundPassThroughRouter"> <endpoint address="vm://chitchatter"/> </router> </outbound-router> </mule-descriptor> <mule-descriptor name="ChitChatUMO" implementation="org.mule.samples.hello.ChitChatter"> <inbound-router> <endpoint address="vm://chitchatter" transformers="NameStringToChatString"/> </inbound-router> </mule-descriptor> Tips: 1、 endpoint 的address并没有实际的意义，但由于在整个Mule实例里面必须唯一，故可以理解为命名空间 2、 Transformer必须继承AbstractTransformer，主要实现doTransform接口方法 3.3.3. loanbroker 3.3.3.1. 介绍异步实现：同步实现： 3.3.3.2. 配置图请参考：http://mule.codehaus.org/Loan+Broker+Example 3.3.3.3. 类图 3.3.3.4. 配置文件详细分析 <mule-configuration id="Loan_broker_Sync" version="1.0"> <!—定义EndPointà <endpoint-identifiers> <endpoint-identifier name="LoanBrokerRequests" value="vm://LoanBrokerRequests"/> <endpoint-identifier name="LoanBrokerQuotes" value="vm://LoanQuotes"/> <endpoint-identifier name="CreditAgency" value="axis:http://localhost:18080/mule/CreditAgencyService?method=getCreditProfile"/> <endpoint-identifier name="CreditAgencyReceiver" value="axis:http://localhost:18080/mule"/> <endpoint-identifier name="LenderService" value="vm://localhost/LenderService?method=setLenderList"/>  <endpoint-identifier name="Bank1" value="axis:http://localhost:10080/mule"/> <endpoint-identifier name="Bank2" value="axis:http://localhost:20080/mule"/> <endpoint-identifier name="Bank3" value="axis:http://localhost:30080/mule"/> <endpoint-identifier name="Bank4" value="axis:http://localhost:40080/mule"/> <endpoint-identifier name="Bank5" value="axis:http://localhost:50080/mule"/> </endpoint-identifiers>   <connector name="jmsConnector" className="org.mule.providers.jms.JmsConnector"> <properties> <property name="specification" value="1.1"/> <property name="connectionFactoryJndiName" value="ConnectionFactory"/> <property name="jndiInitialFactory" value="org.activemq.jndi.ActiveMQInitialContextFactory"/> <map name="connectionFactoryProperties"> <property name="brokerURL" value="vm://localhost"/> <property name="brokerXmlConfig" value="classpath:/activemq-config.xml"/> </map> </properties> </connector>         <endpoint-identifiers> <endpoint-identifier name="LoanBrokerRequests" value="vm://LoanBrokerRequests"/> <endpoint-identifier name="LoanBrokerQuotes" value="jms://LoanQuotes"/> <endpoint-identifier name="CreditAgency" value="jms://CreditAgencyService"/> <endpoint-identifier name="CreditAgencyReceiver" value="jms://CreditAgencyReceiver"/> <endpoint-identifier name="LenderService" value="jms://LenderService"/> <endpoint-identifier name="Bank1" value="jms://Bank1"/> <endpoint-identifier name="Bank2" value="jms://Bank2"/> <endpoint-identifier name="Bank3" value="jms://Bank3"/> <endpoint-identifier name="Bank4" value="jms://Bank4"/> <endpoint-identifier name="Bank5" value="jms://Bank5"/> </endpoint-identifiers> <mule-descriptor name="LoanBroker" implementation="org.mule.samples.loanbroker.AsyncLoanBroker"> <inbound-router> <endpoint address="LoanBrokerRequests"/> </inbound-router> <outbound-router> <router className="org.mule.routing.outbound.FilteringOutboundRouter"> <endpoint address="CreditAgency"/> <filter expectedType="org.mule.samples.loanbroker.Customer" className="org.mule.routing.filters.PayloadTypeFilter"/> </router> <router className="org.mule.routing.outbound.FilteringOutboundRouter"> <endpoint address="LenderService"/> <filter expectedType="org.mule.samples.loanbroker.BankQuoteRequest" className="org.mule.routing.filters.PayloadTypeFilter"/> </router> </outbound-router> <response-router timeout="100000"> <endpoint address="LoanBrokerQuotes"/> <router className="org.mule.samples.loanbroker.routers.BankQuotesResponseAggregator"/> </response-router> </mule-descriptor> <mule-descriptor name="CreditAgencyService" inboundEndpoint="CreditAgencyReceiver" implementation="org.mule.samples.loanbroker.DefaultCreditAgencyService"> </mule-descriptor> <mule-descriptor name="LenderService" inboundEndpoint="LenderService" implementation="org.mule.samples.loanbroker.DefaultLenderService"> <outbound-router> <router className="org.mule.routing.outbound.StaticRecipientList"> <reply-to address="LoanBrokerQuotes"/> <filter expression="recipients!=null" className="org.mule.routing.filters.MessagePropertyFilter"/> </router> </outbound-router> </mule-descriptor> <mule-descriptor name="Bank1" inboundEndpoint="Bank1" implementation="org.mule.samples.loanbroker.Bank"> </mule-descriptor> <mule-descriptor name="Bank2" inboundEndpoint="Bank2" implementation="org.mule.samples.loanbroker.Bank"> </mule-descriptor> <mule-desc
