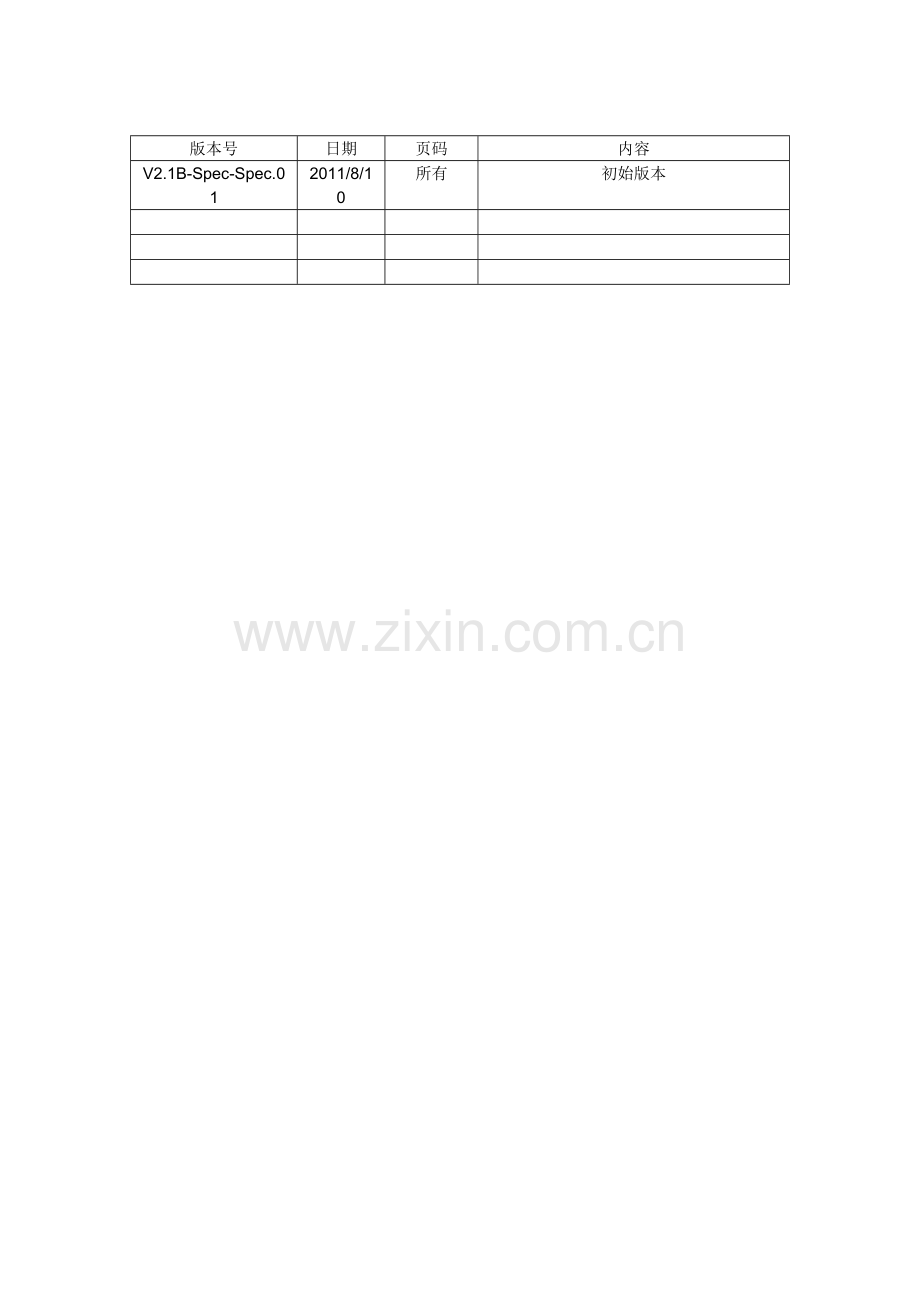

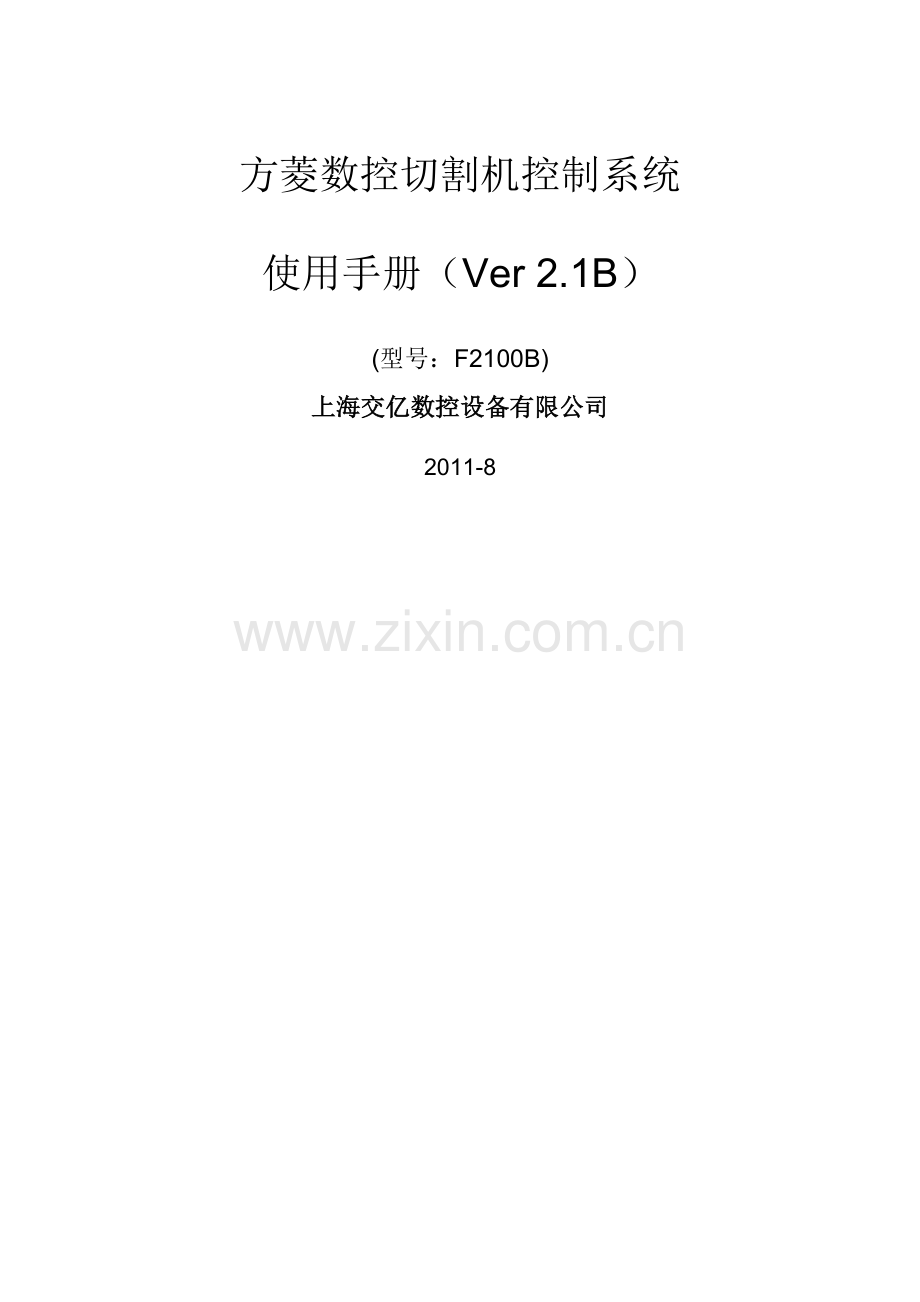

1、方菱数控切割机控制系统使用手册(Ver 2.1B)(型号:F2100B)上海交亿数控设备有限公司2011-8版本号日期页码内容V2.1B-Spec-Spec.012011/8/10所有初始版本使用注意事项阅读手册本说明书适用于上海交亿数控设备有限公司生产的F2100B型数控切割控制系统。使用前请认真阅读该使用说明书和当地安全条例。注意:本产品的设计不适合现场维护,如有任何维护要求,请返回上海交亿数控设备有限公司售后服务(维修)中心:地址:上海市紫竹科技园紫日路609号电计大楼201室电话:021-34290910 34290970 传真:021-34290970E-mail:support环境
2、要求l 本数控系统适宜工作在环境温度为-10至60,相对湿度0-95%无凝结。l 工作电压为DC +24V。l 本控制器应当安装在具有保护粉尘的控制台外壳内。l 本系统最好在远离高压高频等高辐射性的场合使用。维护l 手脚远离运动的机器,控制操作或手动可以通过前面板键盘进行。l 操作机器时不能穿宽松的衣服及有线绳之类的服饰,以防被机器缠住。l 该设备应该且只能由受过培训的人操作。l 不是本公司授权的技术人员,严禁自主拆缷机器。l 使用时,切勿溅泼酸性、碱性、腐蚀性等物品到本控制系统上。高压电l 电击能伤人致死。必须按照装箱件规定步骤及要求进行安装。l 电源接通时,不能接触电线及电缆。l 该设备应
3、该且只能由受过培训的人操作。目录方菱数控切割机控制系统I使用手册(VER 2.1B)I阅读手册iii环境要求iii维护iii高压电iii第一章 概述11.1 系统简介11.2 系统特点11.3技术指标21.4 系统接口21.5 硬件配置3第二章 系统开机42.1 系统操作面板说明42.2 系统启运及主界面说明42.3 主界面功能索引7第三章 切割功能93.1 切割操作索引113.2 调速123.2.1 正常调速123.2.2 快速调速123.3 前进123.4后退123.5 边缘切割/偏移切割/返回123.6 回参功能133.7 氧燃气预热时间调整153.8 选穿孔点163.9 动态放大173
4、.10 退出切割17第四章 部件选项194.1 XY镜像194.2 角度校正204.2.1 钢板校正204.2.2 输入角度214.3 重复排列214.4 比例缩放254.5 选行选号264.5.1 选行274.5.2 选号294.5.3 选行选号后的操作294.6 图形还原30第五章 手动功能315.1 点动功能315.2 连动功能315.3 定长移动功能325.4断点恢复32第六章文件管理346.1硬盘文件346.2优盘文件356.3查找文件376.4代码编辑386.5新建文件386.6编译代码38第七章参数设置397.1常用参数397.2氧燃气参数407.3等离子参数427.4系统参数4
5、47.5 参数导入457.6 参数导出467.7 保存参数47第八章诊断功能488.1诊断界面索引498.2 输入诊断498.3 输出诊断498.4 键盘诊断508.5 系统自检518.6 日期时间528.7 系统定义538.7.1 参数备份、还原538.7.2 输入口定义548.7.3输出口定义548.7.4坐标定义558.7.5 语言切换56第九章图形管理579.1 选择图形579.2 片/孔尺寸58第十章代码说明6010.1编程符号及说明6010.2坐标系统6010.3G代码说明6010.4M代码说明65第十一章接口说明6711.1 输入接口67111.1 输入接线说明6911.1.2
6、遥控输入7011.2 输出接口71112.1 输出接线说明7211.3 电机接口7711.3.1电机接口典型接线图78第十二章 BIOS使用8112.1 系统升级8212.2 欢迎界面升级8212.3 运动控制升级8212.4 系统备份8212.5 系统还原82第十三章安装调试8313.1 横/纵向脉冲数设置83附录1G、M代码快速查阅84第一章 概述1.1 系统简介F2100B型数控系统是在本公司吸收国内外诸多数控系统的优点,结合起来本公司F2100、F2200和F2300,F3100,F5100系列数控系统,开发出的一款更加人性化、操作更加简便、性价比更优的产品。该产品采用两轴数字化位置控
7、制方式,适用于氧燃气和等离子切割加工行业。适合于所有具有位置控制方式的两轴数控机床。该控制系统轻巧便携,操作简单,容易上手,全部操作具有菜单或图形提示,傻瓜化操作。全部按键开关人性化设计,舒服便捷。由DSP专用电机控制芯片构成核心控制系统,DSP控制电机使得切割过程更加稳定可靠。DSP运动控制算法在原来F2200的基础上进行了优化和升级,使机床运行更加平稳、可靠,延长电机和机械部分寿命。图1.1 F2100-B1.2 系统特点l 全中文/英文菜单系统,中文英文界面一键式切换。l 45种常用图形库(包括网格图形),可选择设置片尺寸和孔尺寸。l 支持EIA代码(G代码)及FastCAM、FreeN
8、est、SmartNest、IBE等各类套料软件l 紧凑全键盘式设计,使手工输入文件更全面l 图形比例、旋转、镜像l 图形可矩阵排列、交互排列、叠式排列l 工件原始尺寸和带割缝尺寸同时进行显示,直观方便l 图形钢板校正,任意钢板边可做为校正边l 可自定义坐标系,支持两维坐标的所有八种可能l 可自定义全部输入输出端口的类型(常开或常闭)和编号l 可自诊断系统所有IO状态和按键状态,方便检查和排除故障l 前置U盘接口,方便程序传输l 系统升级采用U盘升级方式,方便简单、实用,提供终生免费升级服务l 整个系统所有功能和工艺均可在线升级,免去售后之忧l 可单个或全部导入导出加工文件l 参数备份和参数还
9、原l 支持氧燃气、等离子、喷粉和演示4种模式l 各类加工参数齐全,可满足不同工艺需求l 氧燃气和等离子IO分开控制l 氧燃气自动调高,两级预热,三级穿孔l 等离子弧压反馈,定位反馈,转角自动关闭弧压调高l 等离子弧压控制支持速度和距离两种关闭弧压调高方式,使机床更加平衡、安全l 支持边缘切割,对较厚的钢板可减少预热时间l 运动中可实时加速、减速l 根据钢板厚度,在转角处可自动限速,有效防止过烧l 手工选择起始行或选择穿孔点l 动/静态加工图形显示,图形放大/缩小,放大状态下动态跟踪切割点l DSP高速、高精度插补控制,高速运行,运行平稳,低噪音l 任意设定起始速度、升降速时间l 具有断电、断点
10、保护记忆功能l “偏移切割”功能可避免因排料计算错误而造成的板材浪费l 可设置不同的管理权限和相应的密码,维护管理层的权益l 可远距离遥控进行前、后、左、右和切割运动开始、停止等动作(选配)1.3技术指标1) 控制轴数:2轴联动(可定制三轴)2) 控制精度:0.001mm3) 坐标范围: 99999.99mm4) 最大脉冲频率:200KHz;最高运行速度:15米/分钟5) 最大程序行数:1万行6) 最大单个程序:1M7) 时间类分辨率:10ms8) 系统工作电源:DC +24V直流电源输入9) 系统工作环境:温度-10至+60;相对湿度0-95%无凝结1.4 系统接口a) 15芯公头两轴电机驱
11、动接口b) 25芯母头16路光电隔离输出,最大倒灌电流300mAc) 25芯公头16路光电隔离输入,最大输入电流300mAd) 前面板内置USB接口,方便用户传输切割代码e) 扩展IO输入输出端口;PWM输入端口;模拟输入端口 1.5 硬件配置1. 显示器:7寸800*480高分辨1600万色彩色高亮度液晶屏2. 内存:64M SDRAM3. 用户程序空间:256M 4. 主频:200MHZ系统主频5. USB:USB1.1接口前置6. 键盘:电子PCB贴膜键盘7. 机箱:全钢结构完全屏蔽,真正能够做到防电磁辐射、抗干扰、防静电第二章 系统开机2.1 系统操作面板说明图2.1面板及按键说明【F
12、1】-【F8】: 功能键,在不同界面下,有相应提示功能【S/PgUP】: 在代码界面是向上翻页键,在其它界面下是割炬上升键【S/PgDn】: 在代码界面是向下翻页键,在其它界面下是割炬下降键【F/HOME】: 在代码界面是跳到代码行首键,在其它界面下是加速键【F/END】: 在代码界面是跳到代码行尾键,在其它界面下是减速键【1】-【9】: 在系统运行过程中,按此键能使切割机速度快速调速到切割限速的百分比,例如按下【1】则速度调整为10%,按下【2】则速度调整为20%。2.2 系统启运及主界面说明刚上电时,系统首先会进入启动界面:图2.2 系统自检界面 在启动界面进行倒计时中,如果按下F2键,则
13、系统进入到BIOS(BIOS操作请参考“附录2”说明),如果按其它任意键,则跳过倒计时进入到切割软件,如果没有键按下,则倒计时到0后,系统自动进入切割软件。然后系统会进入到欢迎界面,如图2.3所示。图2.3 欢迎界面此时按任意键,则系统会自动进入到主界面,如图2.4所示。图2.4 系统主界面 在主界面下,按【F1】-【F8】分别对应以下功能:【F1】:图形管理,进入可选择常使用的45种图形库,大多都有片尺寸和孔尺寸两种。【F2】:文件管理,进入可选择本机文件、U盘文件、文件编辑、文件导入导出等操作。【F3】:部件选项,对加工零件进行镜像、旋转、钢板校正、排列、选行选号、代码编辑等。【F4】:参
14、数设置,所有参数可在此设置。【F5】:系统诊断,输入输出诊断、键盘诊断、系统自检、日期时间设置、系统自定义等。【F6】:放大图形,全屏放大图形。【F7】:手动移车,手动移车机床。【F8】:坐标清零,在机床开始切割前或切割完成后,可对坐标清零。【X】: 设置切割速度。【Y】: 设置手动移车速度。【F】: 设置手动移车方式,可点动、连动和定长。【G】: 设置定长移车时的移动距离。【Z】: 在切割运行开始前,可以设置割缝大小。【M】: 改变切割模式,可以有演示模式、氧燃气切割和等离子切割三种模式。【START】: 开始启动切割。【SPACE】: 进入切割界面。 2.3 主界面功能索引主界面功能索引第
15、三章 切割功能在主界面下,按SPACE键进入切割界面,如下图所示是切割功能界面。图3.1切割功能界面 显示当前加工工件的实际切割轨迹,包含了割缝值。 显示当前正在加工的G代码,显示当前行和下一行。 显示当前加工的速度,该速度在加工过程中,可通过按键盘的数字键【1】-【9】实现快速调速。例如按下数字【3】,则速度自动调整到30%;按下数字【8】则速度自动调整到80%。X显示的是当前割嘴所处的绝对X坐标。Y显示的是当前割嘴所处的绝对Y坐标。在切割界面下:l 按【X】:修改当前切割最大速度。l 按【Y】:修改当前手动移车最大速度。l 按【F】:改变当前手动方式。l 按【G】:修改当前定长移动时的定长
16、距离。l START键(F9键):启动切割。l STOP键(F10键):停车,可以暂停系统中正在进行的一切动作。l F1键:割嘴沿轨迹原路返回(此时I/O口关闭)。l F2键:割嘴沿切割轨迹前进(此时I/O口关闭)。l F3键:割嘴返回出发点,即当前工件的起点。l F4键:减小切割速度,每按一下速度减少1%。l F5键:增加切割速度,每按一下速度增加1%。l F6键:减少预热时间,跳过剩余的预热时间,并且系统自动记忆预热时间。l F7键:增加预热时间,每次增加15秒l F8键:系统暂停时为选穿孔点,系统开始移动后为动态放大。l 上、下、左、右4个方向键:透枪时按手动方式移动割嘴。3.1 切割操
17、作索引自动操作索引3.2 调速3.2.1 正常调速在自动运行过程中,或在系统暂停时,在切割界面系统都可以进行调速。在操作面板上按下【F5】或【PRE】或【HOME】,每按一下速度速度增加1%,。一直按着【F5】或【PRE】或【HOME】不放开,则速度会连续增加到100%。增加到100%时,运行速度即为“常用参数”中的“切割速度”。在操作面板上按下【F4】或【NEXT】或【END】,每按一下速度速度减少1%,。一直按着【F4】或【NEXT】或【END】不放开,则速度会连续减少到1%。在速度减少到很慢时,为了保证运行的精度要求,系统可能会根据“横向脉冲数”和“纵向脉冲数”的大小自动调整速度,实际速
18、度有可能不是“切割速度”的1%,而是大于1%。3.2.2 快速调速在自动运行过程中,或在系统暂停时,在切割界面都可以进行快速调速。在切割界面下,在操作面板上按下数字键【1】-【9】,则速度会快速调整到对应数字的10倍的百分比,例如按下数字【3】,则速度自动调整到30%;按下数字【8】则速度自动调整到80%。3.3 前进在切割界面中按下【F2】键,系统开始空走,此过程没有点火、穿孔等任何IO开关过程,沿着切割图形的轮廓移动割嘴。再次按下【F2】键,系统停止运行。此功能在切割前,想查看切割路径正确与否或代码正确与否时使用,或加工过程中需要透枪情况时也可使用。若想停止空走,按下红色“停止”键即可。3
19、.4后退加工过程中,若因未割透等原因需要原轨迹返回时,可按以下过程进行:l 先按下“停止”键,使切割机处于暂停状态。l 在切割界面中按下【F1】键,切割机沿原轨迹返回,当割嘴后退到需回退的位置时,按下“停止”键,若后退过多,此时按【F2】可空行前进,再前进到需要的位置。注意:空走和后退的功能可反复进行,直到割嘴处于理想的位置。l 在后退过程中,再次按下【F1】键,系统停止运行。l 当割嘴处于理想的位置后,再次按下“启动”键,如果当前切割代码行是G01或G02或G03,系统会在执行这些程序前先进行自动穿孔,然后继续运行当前程序,如果当前行不是G01或G02或G03,则系统直接执行当前行程序。3.
20、5 边缘切割/偏移切割/返回当割枪不处于当前加工工件的实际路径时,会出现下图提示: 图3.2边缘穿孔导致出现这种提示的情况有两种:(1) 当常用参数的“边缘穿孔”选择“是”时,下一加工行的G代码为M07,系统会自动暂停。此时可以手动移动到钢板的任意边缘处,按下“启动”键,系统会出现如上提示。(2) 在加工暂停时,由于机械故障或其它原因,需要把割枪移动偏离实际加工工件的轨迹时,也会出现以上提示。l 如果按下【G】,则系统切割返回到暂停点后,继续切割下去。这个功能对比较厚的钢板特别有用,它能减少预热时间,提高切割效率;此功能即为常用的边缘穿孔功能。l 如果按下【X】,则系统认为当前点是暂停点,继续
21、切割下去。即把切割点进行了偏移。当在切割机暂停时或断电时,如果割嘴有了偏移,或钢板有了平移,或用户想认为的偏移切割,可以按下此键。l 如果按下【Y】,则系统仅仅快速返回到暂停点,然后暂停下来。当切割过程中,发现割嘴有故障,或别的问题,需要把割嘴移动出切割区域进行检修时,当检修完成后可以按下此键。返回暂停点后再此按下“启动”键,系统自动开始继续切割。3.6 回参功能在加工暂停时,如果此时按了【F3】,则系统会出现提示:图3.3 回参提示按下Enter键,系统会自动返回到加工工件的起点,然后系统自动切换到加工主界面,并等待用户的进一步操作。图3.4加工主界面在回参过程中,用户也可以按“停止”键进行
22、停止操作,停止后还可以继续按【F3】进行回参操作。回参和停止不受次数的限制。3.7 氧燃气预热时间调整 在预热过程中,按START(F9)键直接跳过预热和穿孔延时过程,立即打开穿孔信号开始切割。 在预热过程中,按停止(F10)键保持预热状态,等待F9键再次按下。 在预热过程中,按F6键将结束预热状态,并记忆下此预热时间,在遇到M02或M30代码都使用此预热时间进行预热。举例:比如原来系统设定的空走线后的预热时间为60秒,在需要预热的时候,在界面上会有读秒,正常情况下读到0时,系统开始下一步的切割,但是如果在系统读秒还剩余10秒的时候中按下F6,系统立即停止预热,开始下一步的切割,并且记录已经预
23、热的时间为50秒,系统自动认为用户需要的预热时间为50秒,在下一次空走线后预热的时候,预热时间就变为50秒。 在预热过程中,每按下F7键,预热时间增加15秒,且以后预热时间都保持增加后的值。举例:原来系统设定的空走线后的预热时间为60秒,在系统读秒期间,按一次F7,界面上的读秒加15秒,并且下一次需要预热时,初始的预热时间变为75秒。3.8 选穿孔点在开始切割前或切割暂停时,功能键提示处的F8是“选穿孔点”,此时按F8,系统会提示:图3.5 选穿孔点 若按下ESC,则系统会再退回切割界面。若按下ENTER,则系统会再次提示图3.6穿孔提示此时可手工输入穿孔点的位置。也可按ESC退出,不用手工输
24、入穿孔点位置,然后按左右箭头键选择穿孔点。3.9 动态放大加工开始后,切割界面的F8会变成“动态放大”,此时按下F8键,加工图形会全屏放大,并且可动态跟踪。l 连续按F8键,系统会逐级放大图形。l 按ESC键,退出放大显示,回到正常切割界面。3.10 退出切割当切割未完成时,切割机处于暂停状态时,如果在切割界面下按下【Esc】键,则系统会提示是否退出切割。如果此时按【Enter】则退出切割;如果按【Esc】键则不退出切割,再次进入到切割界面后能在原来的位置处继续切割。图3.7 退出切割提示第四章 部件选项在开始切割以前,在主界面可以看到有“F3部件选项”可以使用。按F3进入部件选项菜单:图4.
25、1 部件选项4.1 XY镜像按下F1后,系统提示:l 按F1进行沿横轴(X轴)的镜像l 按F2进行沿纵轴(Y轴)的镜像l 按ESC退出镜像操作4.2 角度校正按F2后,系统提示:l 按F1进行钢板校正l 按F2进行直接输入角度l 按ESC退出角度校正操作4.2.1 钢板校正进入到钢板校正后,系统提示:此时,可以手动移动切割机的割嘴,到任一边的边缘处或钢板的一个角上。当割嘴对好位置后,按下【X】键设置成当前点为校正起点。 然后沿着这一边手动移动割嘴,割嘴再次移动到该边的边缘处,在保证两点足够远,并且两点和钢板的同一边处于同一线上后,按下【Y】。系统会自动计算当前钢板的偏移角度,然后自动对图形进行
26、校正。钢板校正前 钢板校正后校正完成后,系统提示是否返回到起点,如果按下【ENTER】键,则系统会返回到校正的起点处,如果按下【ESC】则系统没有任何操作,返回到图形界面。图4.2 校正后返回起点4.2.2 输入角度 在知道当前加工件需要旋转的角度的情况下,可输入角度:输入角度手工输入角度后,按ENTER进行确认,加工图形会旋转相应角度。正角度为逆时针旋转,负角度为顺时针旋转。按ESC可以退出角度校正。4.3 重复排列在部件选项界面下,按下【F3】,系统提示如图4.3,可以有三种排列方式,矩阵排列、交互排列和叠式排列。图4.3 排列选择 如果按下【F1】,则进行矩阵排列:图4.4 矩阵排列 矩
27、阵排列后的效果如图3.17:图4.5 矩阵排列效果如果按下【F2】,则进行交错排列:图4.6 交互排列交互排列后的效果如图3.19:图4.7 交互排列效果如果按下【F3】,则进行叠式排列:图4.8 交互排列叠式排列后的效果如图3.21:图4.9 叠式排列效果4.4 比例缩放在部件界面下,按下【F4】(比例缩放),系统提示如图4.10:图4.10 比例输入比例参数后,按下【Enter】,则系统在检查输入的参数没有错误的情况下,自动比例放大或缩小。4.5 选行选号在部件选项界面下,按【F5】可以进行选行选号操作。系统提示:图4.11 选行选号4.5.1 选行按【F1】选择开始切割的行号,系统提示:
28、图4.12 选行提示此时可以直接输入开始加工的行号,也可按ENTER进入选行界面后按或键选行。图4.13 选行选行完成后,按下F8,进行确认。4.5.2 选号和选号的操作类似。4.5.3 选行选号后的操作选行或选号完成后,连续按F8键可推出到主界面。然后按SPACE键进入切割界面,进入切割界面后,可以有两种操作:一、 从当前位置移动到选行或选号后的新位置后再加工。l 在切割界面按F1,系统会直接空行到选择的行号或穿孔点处,然后暂停,等待进一步的操作。l 在切割界面按START键,系统提示:图4.14 选行选号的操作 按Y键,系统也会直接行到选择的行号或穿孔点处,然后暂停,等待进一步的操作。二、
29、 从当前位置直接加工。在出现图4.14的提示后,按X键,系统会在当前位置开始加工。4.6 图形还原 如果想取消对图形进行的所有镜像、旋转、校正、比例、排列,在部件选项界面下按【F7】系统自动还原到图形的原始状态,取消所做的所有镜像、旋转、校正、比例、排列等操作。第五章 手动功能在主界面下时,按【F7】进入手动功能,如下图所示是手动操作界面。图5.1手动界面手动状态时的速度由常用参数中的手动移车速度参数控制。手动移动时,可按加、减速键调整速度,或在手动界面下按下数字键,则系统速度会自动调整到对应数字的10倍速度的百分比,例如按下数字【3】,则速度自动调整到30%;按下数字【8】则速度自动调整到8
30、0%。5.1 点动功能初次进入手动界面时,系统默认是点动,或按【F1】选择点动功能。此时,按任一方向键,系统会朝着该方向移车,松开方向键,系统停止移动。5.2 连动功能在手动界面按【F2】进入连动功能。此时,按下任一方向键并松开,系统会朝该方向移动,再次按下任一方向键或停止键,系统停止移动。5.3 定长移动功能在手动界面按【F3】进入定长移动。系统提示输入定长距离:图5.2 输入定长距离输入定长距离后按ENTER。此时,按下任一方向键并松开,系统会朝该方向移动定长距离后自动停止,在移动过程中若按下任一方向键或停止键,系统也会停止移动。5.4断点恢复为了保证断点恢复功能的正常使用,需要满足以下的
31、条件:1 系统处于暂停状态时,系统自动把当前暂停点当作断点记忆下来。2 或系统处于切割运行中,断电信号接入到急停报警输入口,在发生断电情况下,系统会把断电时的位置做为断点记忆下来。当需要从断点处继续加工时,系统上电后,不要移动割枪的位置,在主界面按【F7】进入手动功能,然后再按【F7】进行断点恢复。恢复后,如果割枪没有被移动过,刚好处于断电前的位置,此时按START键,系统会直接从断点处开始加工。当然断电恢复后,如果发现断电位置有偏差,可以手工移动割枪到实际的断点处,也可以通过选号或选行功能来实现断电恢复。(参见4.5节 选行选号)。方法是:选退出切割,手动移动割嘴到工件的起点处,通过选行(或
32、选号)选择失电前面最接近的行(或号)处,按下“启动”键,系统会提示:图5.3断点恢复l 按【G】,系统从移动后的位置处开始切割,并且切割返回到移动割枪前的位置后继续沿正常轨迹加工下去。l 按【X】,把移动后的位置当作移动前的位置,开始加工。l 按【Y】,从从移动后的位置快速移动到移动前的位置后,等待进一步操作。第六章文件管理本系统支持以txt和cnc为后缀的文件为切割代码,代码最大容量为1M,最大行数为10000行。可以对内部文件进行编辑、编译、删除、导出,也可对外部U盘文件进行导入操作。在主界面下按下【F2】进入代码界面,如下图所示是代码界面。图6.1 代码界面6.1硬盘文件在文件管理界面按
33、【F1】进入硬盘文件列表,如图6.1所示,系统只列出文件夹、TXT文件和CNC文件。l 按【F4】,如果当前光标处是txt文件或cnc文件,则可以编辑文件。编辑文件参考6.5节说明。l 按【F5】,如果当前光标处是txt文件或cnc文件,可以删除当前文件。l 按【F6】,如果当前光标处是txt文件或cnc文件,则把当前文件复制到外部U盘,前提是U盘要插在系统的USB接口上。l 按【F7】,如果当前光标处是txt文件或cnc文件,在当前界面下可以预览当前图形。图6.2预览图形l 按【F8】,如果当前光标处是txt文件或cnc文件,则调入当前加工文件到系统,调入文件后,系统自动返回到主界面。6.2
34、优盘文件在文件管理界面下,按【F2】进入优盘文件界面,在该界面下,【F6】自动从“复至优盘”变为“复至硬盘”。在选择到相应的切割代码后,按下【F6】系统会把该文件自动保存到内部文件。注意:U盘文件只能保存到内部后,才能调入进行切割。U盘文件保存时,U盘文件名自动记忆,如图6.3。图6.3 U盘文件保存在输入文件名时,如果不想改变文件名,可直接按【Enter】进行保存;或者修改文件名后再按【Enter】进行保存。如果本机文件中已经有相同文件名的文件,系统提示图6.4 替换文件如果想替换内部文件,请按【Enter】键,如果想重新更改文件名,请按【Esc】,更改文件名后再保存。6.3查找文件在文件管
35、理界面下按【F3】,可以查找文件。输入查找的文件名的一部分或全部字符,按ENTER,系统会列出全部的包含输入字符串的文件。图6.5 查找文件6.4代码编辑在本机代码界面下,把光标移动到需要编辑的文件名处,按下【F4】编辑代码。输入字符时,有些按键是复用键,直接按复用键,输入的字符是复用键的下档键,【Shift】和复用键同时按下,输入的是复用键的上档键。在编辑代码时,按【F2】可在当前编辑行的后面插入一行,按【F3】则删除当前编辑行。按下【F+ Home】键,光标自动移动到当前编辑行的第一个字符,按下【F- End】,光标自动移动到当前行的最后一个字符的后面。每个编辑行最大支持128个字符。在开
36、始切割前,一定要先进行保存,否则系统不能进行断点恢复或断电恢复。编辑完代码后,按【F8】进行保存。6.5新建文件在代码编辑界面(参见6.4节)。按【F4】新建文件,可以手工建立文件。6.6编译代码新建一个代码或编辑代码时,如果想知道当前输入的代码是否有效,可以在编辑状态时,按【F1】可以对代码进行编译,检查代码是否正确。第七章参数设置在主界面下,按【F4】进入参数界面,如下图所示是参数功能界面。图7.1参数界面在参数界面中,有五种参数可以设置:1) 常用参数:切割速度、手动速度以及空程速度的设置,割缝值,钢板厚度,切割类型选择,边缘穿孔是否使用。2) 氧燃气参数:氧燃气切割中使用的所有参数。3
37、) 等离子参数:等离子切割中使用的所有参数。4) 喷粉参数:使用喷粉时喷粉的点火穿孔固定循环参数,喷粉偏移等参数。5) 系统参数:系统脉冲数、最大限速、电机参数以及软限位等参数的设置。7.1常用参数如图7.1是系统的常用参数。l 切割速度:切割时的最高速度,单位是mm/m(毫米/分)。l 手动移车速度:手动移动割枪时,割枪移动的速度,单位是mm/m(毫米/分)。l 空程移车速度:执行G00或割枪快速回位时割枪移动的速度,单位是mm/m(毫米/分)。l 割缝:保证了切割零件的尺寸精度,用户根据割缝宽度,设定割缝补偿值(割缝补偿值应为实际割缝宽度的一半),系统将自动生成新的切割路径,对割缝进行补偿
38、。在对一个工件未切割前可以修改割缝值,开始切割后,不允许再修改割缝值。单位是mm。l 拐角速度比例:拐角速度比例影响割嘴移动时的加减速。前一条切割线的末点的切线方向和下一条切割线的初点的切线方向的夹角,以及拐角速度比例共同决定了割嘴在经过两条切割线交点时的过渡速度,假如正常的切割速度为V,夹角为,钢板厚度为h,则割嘴在两线交点时的过度速度Vx为: 注意:单位为mm。钢板厚度最大100mm,超过100mm时都认为是100mm。l 切割类型:有氧燃气和等离子两种切割方式可供选择。按【】或【】可在氧燃气和等离子两种切割方式间切换。7.2氧燃气参数如图7.2所示,是氧燃气的所有参数,它控制着在氧燃气切
39、割状态时IO操作有关的时间延时参数,以及自动调高盒是否使能。图7.2 氧燃气参数l 点火延时:点火时,打开高压点火开关的延时时间。l 低压预热延时:穿孔前,低压预热的时间。输入0的任意值,单位:秒。在穿孔预热过程中,当系统正处于低压预热阶段时,若觉得预热时间不够用,可以按下“停止”键或【F7】键,按停止键时系统开始无限期延时,预热延时会自动累计增加,当预热完毕后,可按“启动”键,结束预热延时,开始高压预热延时,按【F7】键后,预热时间会自动处长15秒,并且这个时间会被系统保存下来。l 高压预热延时:同低压预热延时。只是打开的IO不同,高压预热延时在低压预热延时之前。l 一级穿孔时间:低压切割氧
40、穿孔的时间。输入0的任意值,单位:秒。大于0时会打开该IO口,为0时不打开该IO口。l 二级穿孔时间:中压切割氧穿孔的时间。输入0的任意值,单位:秒。大于0时会打开该IO口,为0时不打开该IO口。l 三级穿孔时间:高压切割氧穿孔的时间。输入0的任意值,单位:秒。大于0时会打开该IO口,为0时不打开该IO口。l 排气延时:燃气关闭时打开排气口的延时。输入0的任意值,单位:秒。l 割炬上升时间:切割氧关闭时,割炬上升的时间。输入0的任意值,单位:秒。l 割炬下降时间:预热前,割炬下降的时间。输入0的任意值,单位:秒。l 穿孔上升时间:穿孔前割枪上升的时间,与割炬上升时间区别之处在于:割炬上升是在结
41、束当前切割行时,割枪需要移动到另外一个地方时,割枪上升的时间,工作在M08代码或M02代码;穿孔上升时间是在穿孔固定循环时,预热后,割枪上升的时间,工作在M07代码处。l 穿孔下降时间:穿孔时割枪下降的时间,与割炬下降时间区别之处在于:割炬下降是在预热前,还没有打开切割氧,割枪下降的时间;穿孔下降时间是在穿孔固定循环时,穿孔上升完成后,打开切割氧后割枪下降的时间。l 自动调高盒: 根据用户设备配置,选择是否使用调高盒。l 预热氧保持:如果该参数设置为“是”,则在切割过程中,在未完成切割前(即未遇到M02代码以前),低压预热氧IO口始终处于打开状态。若选“否”,则在加工过程中,遇到M08或M02
42、时,都会关闭低压预热。l 边缘穿孔:按【】或【】可选使用边缘穿孔或不使用边缘穿孔,当使用边缘穿孔时,每当遇到M07代码时,切割机自动暂停。当切割机暂停后,用户可手动移动割嘴到钢板的边缘,然后按下“启动”键,则系统提示:图7.3边缘穿孔当选择【G】时,系统点火穿孔后切割到暂停点后继续切割下去。这就是边缘穿孔的功能。该功能在切割厚钢板时尤其有用,厚的钢板比较难于穿孔,穿的孔也比较大,如果在切割路径上直接穿孔,则可能对最终的成品质量有影响。应用了边缘穿孔可以加快穿孔的效率,节省切割时间,提高产品质量。当然,不使用边缘穿,使用引入线穿孔也是一种更加行之有效的方法。7.3等离子参数如图7.4所示,是等离
43、子参数,机床使用等离子切割时需要设置这些参数。图7.4 等离子参数l 起弧延时:起弧前,系统等待的时间。此时,所有输出口关闭。输入0的任意值,单位:秒。l 穿孔延时:即穿孔时间,输入0的任意值,单位:秒。l 割炬上升时间:断弧后,割炬上升的时间。输入0的任意值,单位:秒。l 起弧检测时间:输入0的任意值,单位:秒。若在检测时间内未检测到起弧成功反馈信号,系统提示错误信息,并终止当前工件的切割,按断点记忆退出程序。若在起弧检测时间内检测到起弧成功输入信号,则系统停止检测,开始切割。l 定位检测延时:输入0的任意值,单位:秒。定位检测所使用的时间,若超过这个时间没有检测到定位成功信号输入,则认为是
44、定位不成功,系统报警。若在检测时间内检测到定位成功信号输入,则结束定位检测,开始定位上升。l 定位上升时间:输入0的任意值,单位:秒。 定位检测过程中如果检测到定位成功信号输入,割炬提升的时间。l 低速关闭弧压调高(拐角信号):该参数是百分比。在切割速度的X %下打开“关闭弧压自动调高”口,使割炬保持固定高度,防止低速时弧压变化导致割嘴高度发 生变化,严重时会烧毁割嘴。单位:%。l 关闭调高最小距离:作用同低速关闭弧压调高(拐角信号)。只不过这个信号不是根据速度关闭弧压调高,而是根据当前加工曲线的起始和终止处的线段的长度。从曲线的开始处的“关闭调高最小距离”的距离内,和曲线终止前的“关闭调高最
45、小距离”的距离内,打开“关闭弧压自动调高”口,使割炬保持固定高度。l 断弧检测延时:当断弧发生时,系统延时“断弧检测延时”的时间,如果断弧仍然发生,则认为是断弧发生了,停止机床运行并报警。此功能在加工具有引出线的工件时,延时这段时间后,引出线已经走过,并且等离子还没有断弧,则可以直接开始加工下一个工件。此功能有效防止了割引出线时的假断弧现象。l 切割中弧压检测:是否在切割过程中实时检测弧压信号。若设置”是”,系统在切割过程中,实时检测弧压反馈信号。如果没有检测到该信号,系统终止当前工件的切割,并按断点记忆退出程序。若设置”否”,则在切割过程中,不检测弧压反馈信号。7.4系统参数如图7.6所示,是系统的系统参数,是与切割机床的驱动轴的精度有关的参数,以及系统的坐标参数,是与坐标轴
