1、单芯电缆敷设施工规范1.电动力的影响 为了防止由于短路而产生的电动力的作用,单芯电缆必须用足够强度的支撑件牢固的固定,使其能承受与预期的短路电流相应的电动力。2.高压交流单芯电缆的特殊防止措施高压交流线路尽量采用多芯电缆,当工作电流较大的回路必须用单芯电缆时,需采用下列防止措施:2.1电缆应是无铠装的或是用非磁性材料铠装的。为了避免形成环流,金属屏蔽层应仅在一点接地。2.2在同一回路中的所有导线应安顿在同一管子、导线管或线槽内,或者用线夹将所有相的导线安装固定在一起,除非它们是非磁性材料制成的。2.3在安装两根、三根或四根单芯电缆分别构成单相回路、三相回路或三相和中性线回路时,电缆应尽也许互相

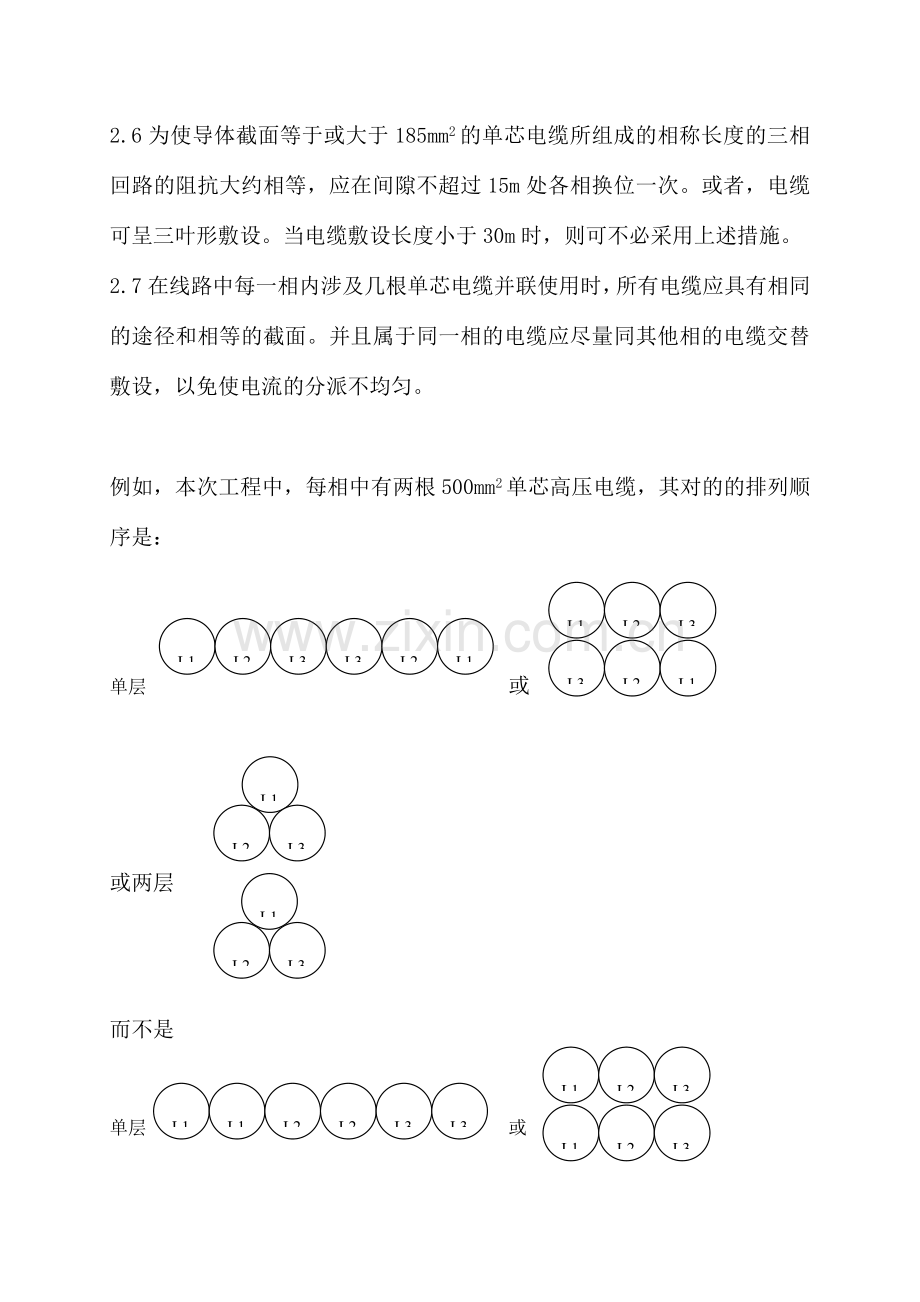

2、接触。在所有情况下两根相邻电缆的外护层之间的距离应不大于一根电缆的直径。2.4当通以额定电流大于250A的单芯电缆必须靠近钢质货舱壁安装时,电缆与舱臂之间的间隙应至少为50mm。属于同一交流回路的电缆敷设成三叶形的除外。2.5磁性材料不应用于同一组的单芯电缆间,在电缆穿过钢板时,同一回路的所有导线都应一起穿过钢板或填料函,这样在电缆之间就不存在磁性材料,并且在电缆与磁性材料之间的间隙应不小于75mm。属于同一交流回路的电缆敷设成三叶形的除外。2.6为使导体截面等于或大于185mm2的单芯电缆所组成的相称长度的三相回路的阻抗大约相等,应在间隙不超过15m处各相换位一次。或者,电缆可呈三叶形敷设。
3、当电缆敷设长度小于30m时,则可不必采用上述措施。2.7在线路中每一相内涉及几根单芯电缆并联使用时,所有电缆应具有相同的途径和相等的截面。并且属于同一相的电缆应尽量同其他相的电缆交替敷设,以免使电流的分派不均匀。 例如,本次工程中,每相中有两根500mm2单芯高压电缆,其对的的排列顺序是:L1L2L3L3L2L1L1L2L3L3L2L1 单层 或L1L2L3L2L3L1 或两层L1L1L2L2L3L3L1L2L3L1L2L3而不是单层 或根据工程特殊性,采用三叶形双层布置,三相电缆采用塑料扎带定距离捆扎。3电缆的支持与固定 3.1 一 般 规 定 3.1.1 电缆明敷时,应沿全长采用电缆支架、
4、桥架、挂钩或吊绳等支持与固定。最大跨距应符合下列规定: 3.1.1.1 应满足支架件的承载能力和无损电缆的外护层及其导体的规定。 3.1.1.2 应保证电缆配置整齐。 3.1.1.3 应适应工程条件下的布置规定。 3.1.2 直接支持电缆的普通支架(臂式支架)、吊架的允许跨距,宜符合表3.1.2所列值。 表3.1.2 普通支架(臂式支架)、吊架的允许跨距(mm) 电缆特性敷设方式水平垂直未含金属套、铠装的全塑小截面电缆400*1000除上述情况外的中、低压电缆800150035kv以上高压电缆15003000注:*维持电缆较平直时,该值可增长1倍。 3.1.3 35kV及以下电缆明敷时,应设立
5、适当固定的部位,并应符合下列规定: 3.1.3.1 水平敷设,应设立在电缆线路首、末端和转弯处以及接头的两侧,且宜在直线段每隔不少于100m处。 3.1.3.2 垂直敷设,应设立在上、下端和中间适当数量位置处。 3.1.3.3 斜坡敷设,应遵照1、2款因地制宜。 3.1.3.4 当电缆间需保持一定间隙时,宜设立在每隔约10m处。 3.1.3.5 交流单芯电力电缆,还应满足按短路电动力拟定所需予以固定的间距。 3.1.4 35kV以上高压电缆明敷时,加设固定的部位除应符合本规范第6.1.3条的规定外,尚应符合下列规定: 3.1.4.1 在终端、接头或转弯处紧邻部位的电缆上,应设立不少于1处的刚性
6、固定。 3.1.4.2 在垂直或斜坡的高位侧,宜设立不少于2处的刚性固定;采用钢丝铠装电缆时,还宜使铠装钢丝能夹持住并承受电缆自重引起的拉力。 3.1.4.3 电缆蛇形敷设的每一节距部位,宜采用挠性固定。蛇形转换成直线敷设的过渡部位,宜采用刚性固定。 3.1.5 在35kV以上高压电缆的终端、接头与电缆连接部位,宜设立伸缩节。伸缩节应大于电缆允许弯曲半径,并应满足金属护层的应变不超过允许值。未设立伸缩节的接头两侧,应采用刚性固定或在适当长度内电缆实行蛇形敷设。 3.1.6 电缆蛇形敷设的参数选择,应保证电缆因温度变化产生的轴向热应力,无损充油电缆的纸绝缘,不致对电缆金属套长期使用产生应变疲劳断
7、裂。且宜按允许拘束力条件拟定。 3.1.7 35kV以上高压铅包电缆在水平或斜坡支架上的层次位置变化端、接头两端等受力部位,宜采用能适应方位变化且避免棱角的支持方式。可在支架上设立支托件等。 3.1.8 固定电缆用的夹具、扎带、捆绳或支托件等部件,应具有表面平滑、便于安装、足够的机械强度和适合使用环境的耐久性。 3.1.9 电缆固定用部件的选择,应符合下列规定3.1.9.1 除交流单芯电力电缆外,可采用经防腐解决的扁钢制夹具、尼龙扎带或镀塑金属扎带。强腐蚀环境,应采用尼龙扎带或镀塑金属扎带。 3.1.9.2 交流单芯电力电缆的刚性固定,宜采用铝合金等不构成磁性闭合回路的夹具;其他固定方式,可采
8、用尼龙扎带或绳索。 3.1.9.3 不得用铁丝直接捆扎电缆。 3.2 单芯电力电缆敷设3.2.1因磁滞损耗问题,单芯电缆一般没有铠装;且单芯电缆表皮发热现象是最常见的故障之一,长期的发热将导致:一绝缘的劣化、二载流量的减少、三接头故障。因此要一定要考虑单芯电缆的散热问题,不宜采用直埋敷设方式。3.2.2假如要直埋,则需选择非磁性材料的铝带铠装;假如需要轴向保护,则要选择铜丝铠装;成本较高。3.2.3单芯电缆不宜过多盘绕和交叉,以免发生涡流损耗。3.2.4单芯电缆敷设时,尽也许的采用平行敷设法,以免无序交叉。3.2.5建议不要将单芯电缆并联使用。因素有三:一是不一定能增长载流量;二甚至也许出现一
9、条电缆过载而另一条无电流现象;三是敷设不方便,较易出现混乱现象。3.2.6 由于单芯电缆的外半导层切断处位置较高,在解决电缆与用电设备搭接时,要注意电缆零电位的位置,以免发生高电位对低电位的放电事故。3.2.7选择单芯电缆要注意变电站中电缆廊道的出(入)口的散热问题。3.3 单芯电力电缆的接地3.3.1单芯电力电缆不允许多点直接接地。3.3.2单点接地的电缆系统,一般是户内接地线直接接地、户外接地线甩开的办法运营。不接地端地线也许会有较高的悬浮电位出现,易发生安全事故,故甩开的地线要有良好的绝缘。接地一定要良好,地线焊接要牢固。3.3.3两端直接接地是一端直接接地、另一端通过过压保护器接地。过
10、压保护器的选择,则要根据所选用的电缆截面、长度等参数计算选择。此接地方法需注意以下几点:一是该电缆会损失较大的载流量,应当降级使用;二是由于两端直接接地,则电缆的屏蔽层和大地会形成一个回路,从而形成一个很大的涡流循环,铜屏蔽层上会有较大的电流通过,假如存在接地不良、屏蔽层断裂氧化等问题,则会出现极其严重的发热故障。选择时应慎重。4依据4.1电力工程电缆设计规范 GB 50217-20234.2单芯电力电缆敷设安装及其附件选型经验 吴利民 冶金动力2023-05在建筑电气施工质量验收规范第15.1.1:三相或单相的交流单芯电缆,不得单独穿于钢导管内。 因素:1单芯电缆穿钢管,在电流运动时,电缆自
11、身会产生磁场(电场),会使钢管变为铁芯,消耗电缆所载流的电能。此外,交变的磁场自身,会阻碍电流的通过,严重时,会发热、起火,影响电缆的安全运营。 同一根钢管,串过同一回路的所有线芯,就不会发生上述现象。由于,同一回路电流,来去矢量和为零,磁场(电场)互相抵消,也就是说,没有多余的电流去对钢管产生磁场。 2单根导线的周边存在交变磁场,磁场会和钢管发生电磁感应在钢管中产生涡流,导致钢管发热引起火灾,同一回路的电线电流方向相反,产生的磁场会互相抵消,对外不显磁性,不会引起涡流发热 3电缆通过电流时会在周边产生电磁场,这个磁场在铁质管道上会感应出涡流,导致管道发热,管道同时作为等效铁心,会让电缆电路的感抗增大,从而增大线路损耗,使用电端电压跌落增长。 我们的供电系统是三相四线制,三根相线产生的磁场互相抵消,对外接近零磁场,所以三根相线可以穿在一根铁管里,单独或者二根就不允许。
