液压传动复习内容.doc

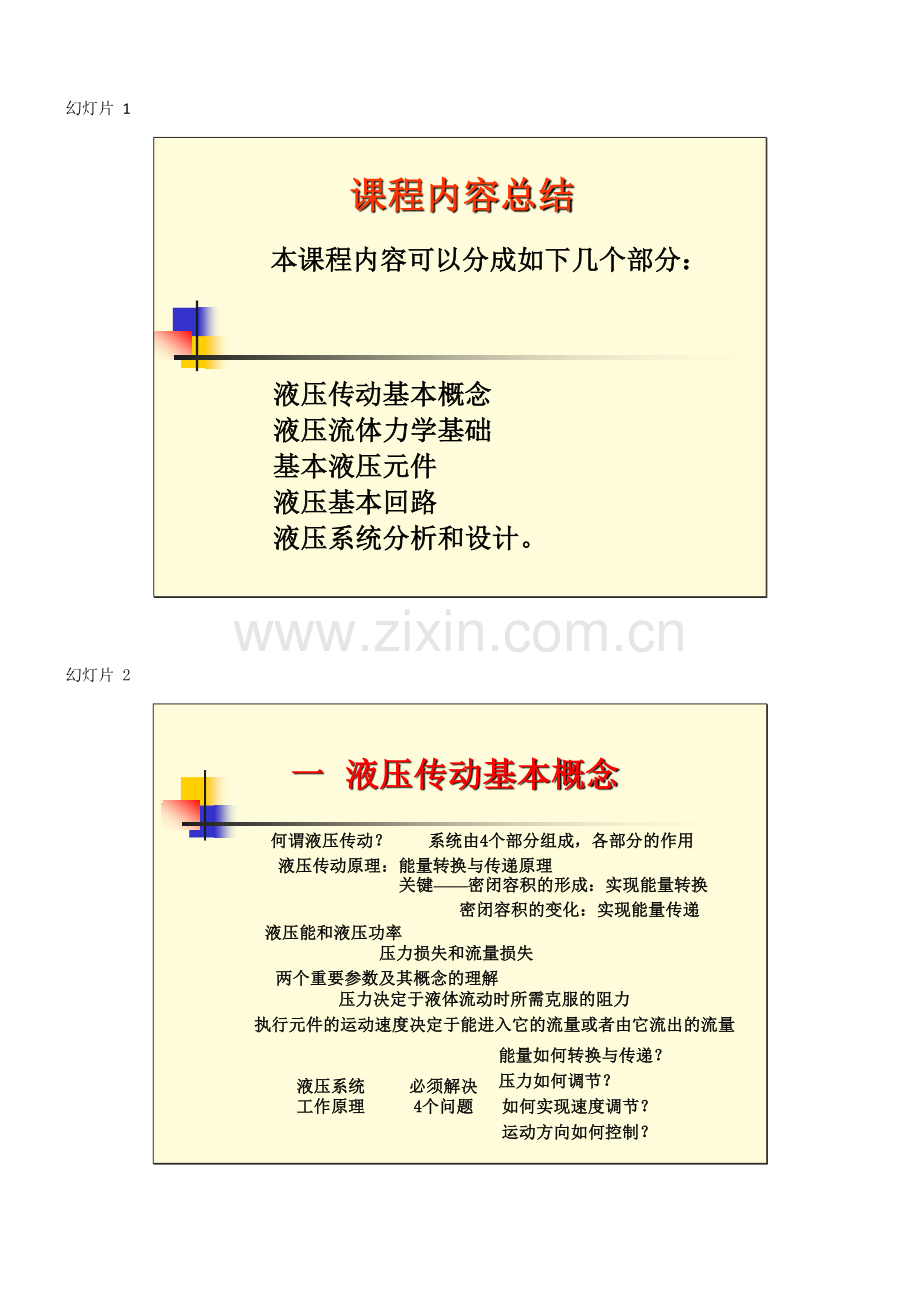

幻灯片 1

幻灯片 2

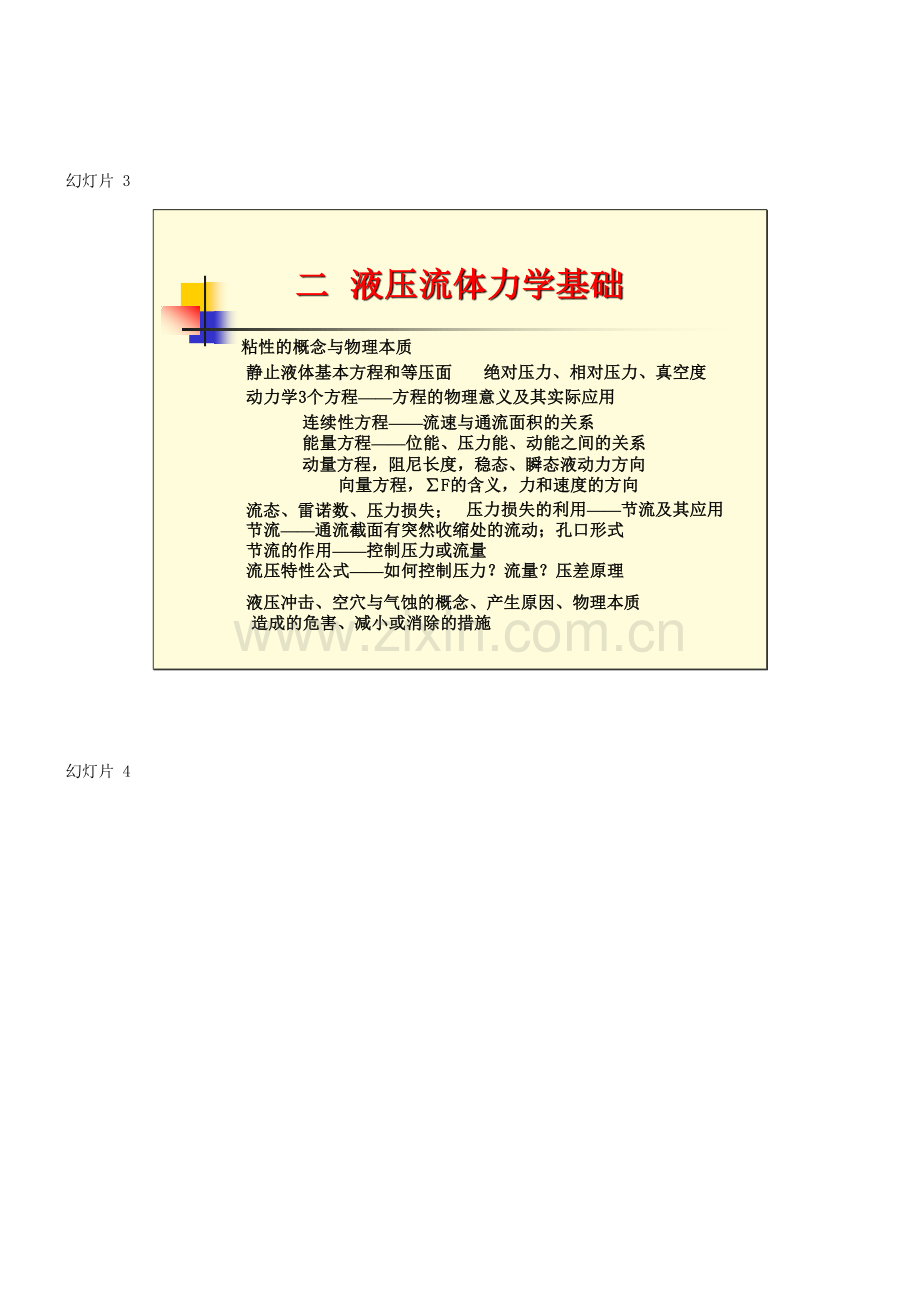

幻灯片 3

幻灯片 4

幻灯片 5

幻灯片 6

幻灯片 7

⒈ 液压传动的基本原理是什么？（何谓液压传动？）

答：（1）液压传动是以液体为工作介质，利用液体的压力能来实现运动和力的传递的一种传动方式。（2）液压传动的基本原理为帕斯卡原理，在密闭的容器内液体依靠密封容积的变化传递运动，依靠液体的静压力传递动力。
⒉ 简述液压油粘性的概念及其物理意义。
答：由于油液分子与固体壁面之间存在附着力、液体分子之间存在内聚力，油液在外力作用下流动时产生内摩擦力的性质称为粘性。粘性的物理意义是液体抵抗剪切变形的能力的度量。
⒊ 液体的流动状态有哪两种？不同流动状态的物理本质是什么？
答：液体的流动状态有层流和紊流两种。在层流时，粘性力起主导作用；紊流时，惯性力起主导作用。
⒋ 液压系统中能量损失的形式有哪几种？你认为减少系统的能量损失，应采取哪些措施？
答：（1）液压系统中的能量损失表现为压力损失和流量损失。（2）为了减少系统中的压力损失，应采用合适粘度的液压油、尽量少用弯头、减少管路上截面的突然变化、管壁尽量光滑、管内流速应适当；尽量减少泄露以减少流量损失。
⒌ 液压系统中的压力是怎样形成的？
答：压力是负载产生的，负载越大，压力越高。如泵出口的溢流阀调小，泵的压力就上不去，这时，溢流阀就是负载。液压系统中，对流体产生阻力的都是负载，如管路、各种阀门、油缸等。

答：（1）液体单位面积上所受的法向力称为压力。（2）压力有两种表示方法：绝对压力和相对压力。以绝对真空作为基准进行度量的压力，称为绝对压力；以当地大气压力为基准进行度量的压力，称为相对压力。（3）液压系统的工作压力由负载决定
⒍ 简述伯努利方程、连续性方程的物理意义。
答：伯努利方程是理想流体定常流动的动力学方程，意为流体在忽略粘性损失的流动中，流线上任意两点的压力势能、动能与位势能之和保持不变；续性方程是质量守恒定律在流体力学中的具体表述形式；动量方程是动量守恒定律在流体力学中的表达式。
⒎ 何谓液压冲击？液压冲击有哪些危害？减小液压冲击有哪些措施？
答：（1）在液压系统的工作过程中，由于某种原因致使系统或系统中某处局部压力瞬时急剧上升，形成压力峰值的现象称为液压冲击。（2）液压冲击时产生的压力峰值峰值往往比正常工作压力高出几倍。常使液压元、辅件、管道及密封装置损坏失效，引起系统振动和噪声，还会使顺序阀、压力继电器等压力控制元件产生误动作，造成人身及设备事故。（3）减小液压冲击的措施如下：
a、通过采用换向时间可调的换向阀，延长阀门或运动部件的换向制动时间；
b、限制管道中的液流速度；

c、在冲击源近旁附设安全阀、蓄能器或消声器；
d、在液压元件（如液压缸）中设置缓冲装置；
e、采用橡胶软管吸收液压冲击能量。
附：
液压冲击产生的原因有：阀门骤然关闭或开启，液流惯性会引起液压冲击；运动部件的惯性力引起液压冲击;液压元件反应动作不灵敏引起的液压冲击。
⒏ 什么是粘度？有哪些常用的粘度表示方法？
答：（1）液体在外力作用下流动时，分子内聚力的存在使其流动受到牵制,从而沿其界面产生内摩擦力，这一特性称为液体的粘性。（2）粘度一般有五种表示方式：即动力粘度，运动粘度、恩氏粘度、雷氏粘度和赛氏粘度。现在国际通用的是运动粘度。运动粘度是液体在重力作用下流动时内磨擦阻力的量度，其值以米2/（M2/S）表示，习惯用毫米2/秒（MM2/S）。
⒐ 何谓节流？节流的作用是什么？
答：（1）节流就是流体在管道内流动，遇到突然变窄的断面，由于存在阻力使流体的压力降低的现象称为节流。（2）节流的作用就是在节流件前后产生压差，通过测得相应的压差达到测量流量。

幻灯片 8

⒈ 液压泵的工作原理是什么？
答：液压泵是为液压传动提供加压液体的一种液压元件，是泵的一种。它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。 单柱塞泵的工作原理是凸轮由电动机带动旋转,当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。当凸轮旋转至曲线的下降部位时，弹簧迫使柱塞向下，形成一定真空度，油箱中的油液在大气压力的作用下进入密封容积。凸轮使柱塞不断地升降，密封容积周期性地减小和增大，泵就不断吸油和排油。
⒉ 何谓齿轮泵的困油现象？如何消除困油现象？其他泵是否存在困油现象？

答：（1）液压齿轮泵是由一对互相啮合的齿轮组成，通过齿轮在旋转时齿的啮合与分离形成容积的变化而吸油和压油。当齿轮啮合后，啮合的两齿间的液压油由于齿的封闭无法排出而形成困油现象。（2）解决的办法是在齿轮啮合处的侧面向排油腔开一道卸油槽，使困于两齿间的油可以被排出以消出困油现象。（3）双作用叶片泵没有困油现象，轴向柱塞泵存在困油现象。
附：困油现象的危害
被困住的油会产生高压，对轴产生侧压力，容易使轴弯曲，轴承过早损坏，同时也消耗电机的功率。
⒊ 绘出限压式叶片泵的流量—压力特性曲线，如何根据工况调整该曲线？

（2）可以通过更换不同刚度的限压弹簧，可改变流量随压力变化的速度，对应特性曲线中后半段（BC段）斜率的改变。
⒋什么叫液压泵卸荷？试画出两种常用卸荷方式。
答：（1）所谓液压卸荷就是使液压泵在输出压力为零或者输出量接近为零的状态下工作。（2）

⒋ 何谓差动连接？差动液压缸的有效作用面积是什么？
答：（1）单杆液压缸两腔都通入压力油的油路连接方式称为差动连接。（2）差动连接时,液压缸的有效作用面积是活塞杆的横截面积

。

⒌ 画出液控单向阀的图形符号，并简述其工作原理。

工作原理：液控单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液控单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。当控制油路有控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。若出油口大于进油口就能使油液反向流动。
⒏绘出三位电液换向阀的职能符号，说明其工作原理；如何调节它的换向时间？

⒑ 何谓三位换向阀的中位机能？试画出H、Y、M等机能。

⒒ 根据先导式溢流阀的原理图说明溢流阀的工作原理原理。为什么先导式溢流阀的恒压精度比直动式溢流阀的好？

幻灯片 9

幻灯片 10

幻灯片 11

幻灯片 12

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
_________________________________________________________________________________________________
_________________________________________________________________________________________________
_________________________________________________________________________________________________

_________________________________________________________________________________________________
_________________________________________________________________________________________________幻灯片 13

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
_________________________________________________________________________________________________

_________________________________________________________________________________________________
_________________________________________________________________________________________________
_________________________________________________________________________________________________
_________________________________________________________________________________________________

幻灯片 14

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

_________________________________________________________________________________________________
_________________________________________________________________________________________________
_________________________________________________________________________________________________
_________________________________________________________________________________________________

幻灯片 15

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

_________________________________________________________________________________________________
_________________________________________________________________________________________________
_________________________________________________________________________________________________
_________________________________________________________________________________________________
_________________________________________________________________________________________________

（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
