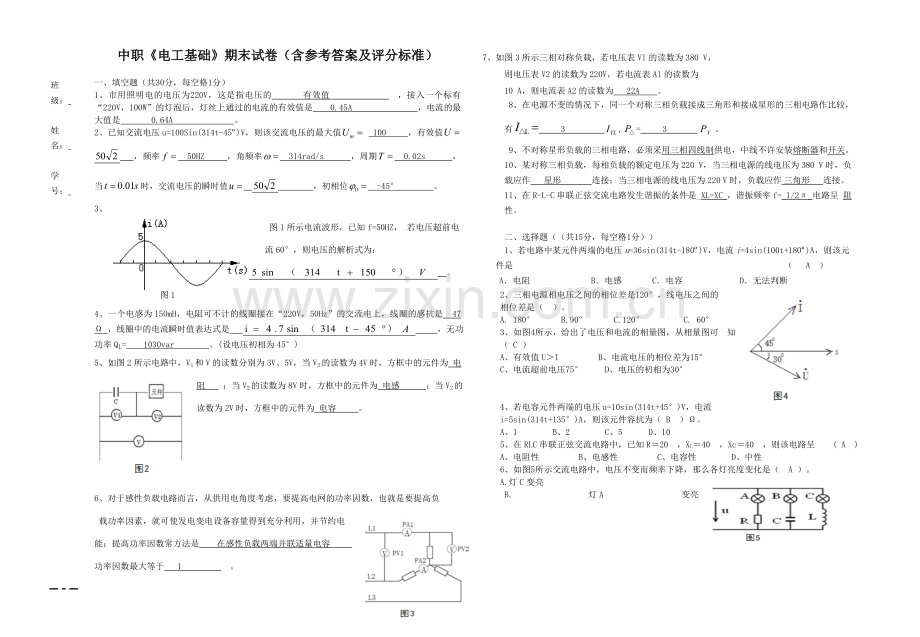

中职《电工基础》期末试卷（含参考答案及评分标准）

一、填空题（共30分，每空格1分）
1、市用照明电的电压为220V，这是指电压的    有效值      ，接入一个标有“220V，100W”的灯泡后，灯丝上通过的电流的有效值是  0.45A         ，电流的最大值是    0.64A      。
2、已知交流电压u=100Sin(314t-45º)V，则该交流电压的最大值 100 ，有效值 ，频率 50HZ ，角频率 314rad/s ，周期 0.02s ，当时，交流电压的瞬时值 ，初相位 -45° 。
3、
图1所示电流波形，已知f=50HZ， 若电压超前电
流60°，则电压的解析式为：
。
图1
4、一个电感为150mH，电阻可不计的线圈接在“220V，50Hz”的交流电上，线圈的感抗是 47 Ω ，线圈中的电流瞬时值表达式是 ，无功功率QL= 1030var 。(设电压初相为45°)
5、如图2所示电路中，V1和V的读数分别为3V、5V，当V2的读数为4V时，方框中的元件为 电阻 ；当V2的读数为8V时，方框中的元件为 电感 ；当V2的读数为2V时，方框中的元件为 电容 。

6、对于感性负载电路而言，从供用电角度考虑，要提高电网的功率因数，也就是要提高负
载功率因素，就可使发电变电设备容量得到充分利用，并节约电能；提高功率因数常方法是 在感性负载两端并联适量电容 ，功率因数最大等于 1 。
7、如图3所示三相对称负载，若电压表Vl的读数为380 V，
则电压表V2的读数为220V，若电流表Al的读数为
10 A，则电流表A2的读数为 22A 。
8、在电源不变的情况下，同一个对称三相负载接成三角形和接成星形的三相电路作比较，
有 3 ,= 3 。
9、不对称星形负载的三相电路，必须采用三相四线制供电，中线不许安装熔断器和开关。
10、某对称三相负载，每相负载的额定电压为220 V，当三相电源的线电压为380 V时，负
载应作 星形 连接；当三相电源的线电压为220 V时，负载应作 三角形 连接。
11、在R-L-C串联正弦交流电路发生谐振的条件是_XL=XC_，谐振频率f=_1/2π_电路呈 阻
性。

二、选择题（（共15分，每空格1分））
1、若电路中某元件两端的电压u=36sin(314t-180º)V，电流i=4sin(100t+180º)A，则该元件是 （ A ）
A．电阻 B．电感 C．电容 D．无法判断
2、三相电源相电压之间的相位差是120°，线电压之间的
相位差是（ ）。
A. 180° B.90° C.120° C. 60°
3、如图4所示，给出了电压和电流的相量图，从相量图可 知
（ C ）
A、有效值U＞I B、电流电压的相位差为15°
C、电流超前电压75° D、电压的初相为30°

4、若电容元件两端的电压u=10sin(314t+45°)V，电流
i=5sin(314t+135°)A，则该元件容抗为（ B ）Ω。
A、1 B、2 C、5 D、10
5、在RLC串联正弦交流电路中，已知R＝20W，XL＝40W，Xc＝40W，则该电路呈 ( A )
A、电阻性 B、电感性 C、电容性 D、中性
6、如图5所示交流电路中，电压不变而频率下降，那么各灯亮度变化是（ A ）。
A.灯C变亮
B.灯A变亮

C . 灯B变亮
D.各灯亮度都不变

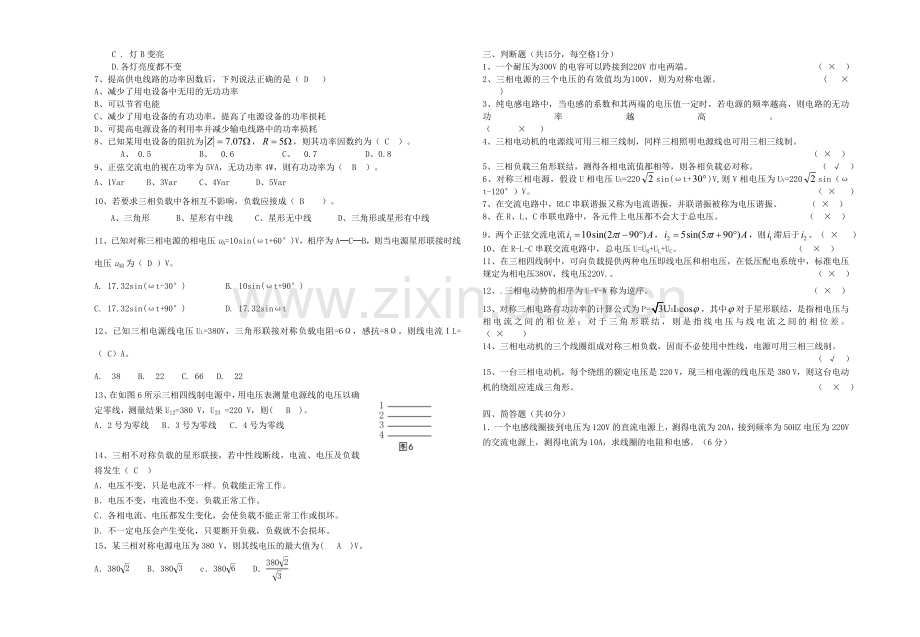

7、提高供电线路的功率因数后，下列说法正确的是（ D ）
A、减少了用电设备中无用的无功功率
B、可以节省电能
C、减少了用电设备的有功功率，提高了电源设备的功率损耗
D、可提高电源设备的利用率并减少输电线路中的功率损耗
8、已知某用电设备的阻抗为，，则其功率因数约为（ C ）。
A、 0.5 B、 0.6 C、 0.7 D、0.8
9、正弦交流电的视在功率为5VA，无功功率4W，则有功功率为（ B ）。
A、1Var B、3Var C、4Var D、5Var
10、若要求三相负载中各相互不影响，负载应接成（ B ）。
A、三角形 B、星形有中线 C、星形无中线 D、三角形或星形有中线
11、已知对称三相电源的相电压uA=10sin(ωt+60°)V，相序为A─C─B，则当电源星形联接时线电压uAB为（ D ）V。
A. 17.32sin(ωt-30°) B. 10sin(ωt+90°)
C. 17.32sin(ωt+90°) D. 17.32sinωt
12、已知三相电源线电压UL=380V，三角形联接对称负载电阻=6Ω，感抗=8Ω。则线电流ＩL=（ C）A。
A. 38 B. 22 C. 66 D. 22
13、在如图6所示三相四线制电源中，用电压表测量电源线的电压以确定零线，测量结果U12=380 V，U23 =220 V，则( B )。
A．2号为零线 B．3号为零线 C．4号为零线

14、三相不对称负载的星形联接，若中性线断线，电流、电压及负载将发生（ C ）
A．电压不变，只是电流不一样。负载能正常工作。
B．电压不变，电流也不变。负载正常工作。
C．各相电流、电压都发生变化，会使负载不能正常工作或损坏。
D．不一定电压会产生变化，只要断开负载，负载就不会损坏。　
15、某三相对称电源电压为380 V，则其线电压的最大值为( A )V。
A．380 B．380 c．380 D．
三、 判断题（共15分，每空格1分）
1、一个耐压为300V的电容可以跨接到220V市电两端。 （ × ）
2、三相电源的三个电压的有效值均为100V，则为对称电源。 (  ×   )
3、纯电感电路中，当电感的系数和其两端的电压值一定时，若电源的频率越高，则电路的无功功率越高。  （   ×  ）
4、三相电动机的电源线可用三相三线制，同样三相照明电源线也可用三相三线制。
（ × ）
5、三相负载三角形联结，测得各相电流值都相等，则各相负载必对称。 （ √ ）
6、对称三相电源，假设U相电压UU=220sin(ωt+)V,则V相电压为UV=220sin（ωt-120°）V。 （ × ）
7、在交流电路中，RLC串联谐振又称为电流谐振，并联谐振被称为电压谐振。 （ × ）
8、在R、L、C串联电路中，各元件上电压都不会大于总电压。 （ × ）
9、两个正弦交流电流，，则滞后于。（ × ）
10、在R-L-C串联交流电路中，总电压U=UR+UL+UC。 （ × ）
11、在三相四线制中，可向负载提供两种电压即线电压和相电压，在低压配电系统中，标准电压规定为相电压380V，线电压220V.。 （ × ）
12、.三相电动势的相序为U-V-W称为逆序。 （ × ）
13、对称三相电路有功功率的计算公式为P=，其中对于星形联结，是指相电压与相电流之间的相位差；对于三角形联结，则是指线电压与线电流之间的相位差。 （ × ）
14、三相电动机的三个线圈组成对称三相负载，因而不必使用中性线，电源可用三相三线制。
（ √ ）
15、一台三相电动机，每个绕组的额定电压是220 V，现三相电源的线电压是380 V，则这台电动机的绕组应连成三角形。 （ × ）

四、 简答题（共40分）
1．一个电感线圈接到电压为120V的直流电源上，测得电流为20A，接到频率为50HZ电压为220V的交流电源上，测得电流为10A，求线圈的电阻和电感。（6分）

解：直流电时，
交流电时：

2．下图中（a)(b)(c)（d)负载分别属于何种接法？ ( 6分)

（a)(b)(c)（d)负载分别属于星形或Y三相四线制连接、三角形连接、星形或Y三相三线制连接、三角形连接
3．一个三相电炉，每相电阻为22 Ω，接到线电压为380 V的对称三相电源上。求相电压、相电流和线电流；(2)当电炉接成三角形时，求相电压、相电流和线电流。(7分)

4.在RLC串联交流电路中，已知R=30Ω，L=127mH，C=40μF，电路两端交流电压u=311sin314t V。求：（1）电路阻抗；（2）电流有效值；（3）各元件两端电压有效值；（4）电路的有功功率、无功功率、视在功率。（5）电路的性质;（6）画出电压、电流的相量图 (12分)
解：由u=311sin314t V可知：电源电压有效值U＝220 V，角频率ω＝314 rad/s
（1）线圈的感抗XL＝ωL＝314×127×10-3＝40Ω
电容的容抗XC＝＝＝80Ω
电路的阻抗z＝＝＝50Ω
（2）电流有效值I＝＝＝4.4A
（3）各元件两端电压有效值
UR＝RI＝30×4.4＝132V
UL＝XLI＝40×4.4＝176V
UC＝XCI＝80×4.4＝352V
（4）电路的有功功率、无功功率、视在功率和功率因数
P＝I2R＝4.42×30＝580.8 W
Q＝I2(XC－XL)＝4.42×（80－40）＝774.4 var
S＝UI＝220×4.4＝968 VA
cos＝＝＝0.6
（5）XL＜XC，电路呈电容性

（6）画出电压、电流的相量图 (7)uL=176 sin（314t+ 143°）V

5、对称三相电路的线电压为380V，负载阻抗XL＝8Ω、R=6Ω，求：(1)星形连接时负载的线电流及吸收的总功率；(2)三角形连接时负载的线电流,相电流及吸收的总功率(9分)
解：Y接时：IL=22A，P=8.69kW；Δ接时：IP=38A，IL=66A，P=26kW。
