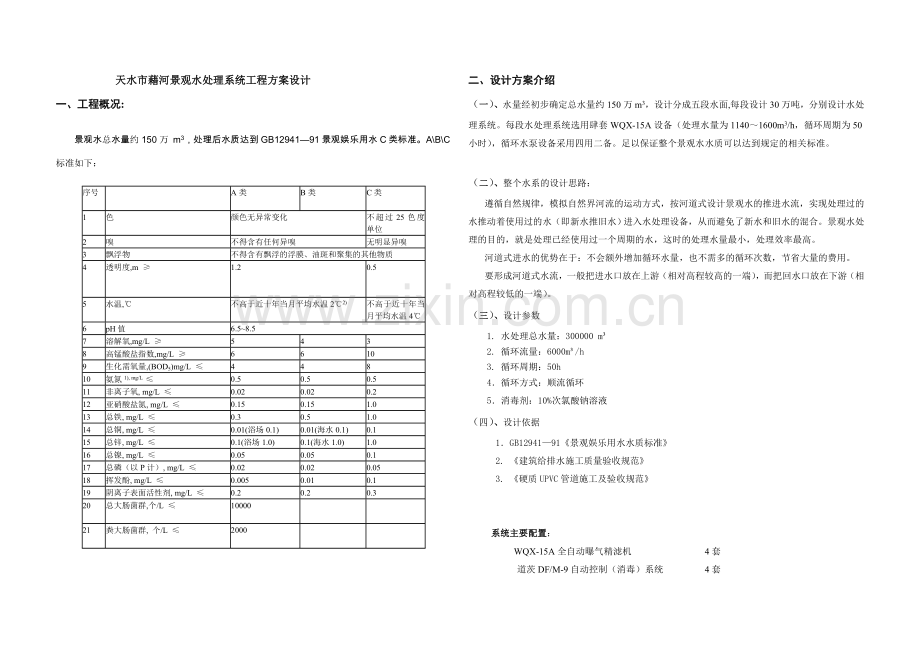

天水市藉河景观水处理系统工程方案设计
一、工程概况:
景观水总水量约150万 m3，处理后水质达到GB12941—91景观娱乐用水C类标准。A\B\C标准如下：
序号

A类
B类
C类
1
色
颜色无异常变化
不超过25色度单位
2
嗅
不得含有任何异嗅
无明显异嗅
3
飘浮物
不得含有飘浮的浮膜、油斑和聚集的其他物质
4
透明度,m ≥

1.2
0.5
5
水温,℃
不高于近十年当月平均水温2℃2)
不高于近十年当月平均水温4℃
6
pH值
6.5~8.5
7
溶解氧,mg/L ≥
5
4
3
8
高锰酸盐指数,mg/L ≥
6
6
10
9
生化需氧量,(BOD5)mg/L ≤
4
4
8
10
氨氮1), mg/L ≤
0.5
0.5
0.5
11
非离子氧, mg/L ≤
0.02
0.02
0.2
12
亚硝酸盐氮, mg/L ≤　
0.15
0.15
1.0
13
总铁, mg/L ≤　
0.3
0.5
1.0
14
总铜, mg/L ≤
0.01(浴场0.1)
0.01(海水0.1)
0.1
15
总锌, mg/L ≤
0.1(浴场1.0)
0.1(海水1.0)
1.0
16
总镍, mg/L ≤
0.05
0.05
0.1
17
总磷（以P计）, mg/L ≤
0.02
0.02
0.05
18
挥发酚, mg/L ≤
0.005
0.01
0.1
19
阴离子表面活性剂, mg/L ≤
0.2
0.2
0.3
20
总大肠菌群,个/L ≤
10000

21
粪大肠菌群, 个/L ≤
2000

二、设计方案介绍
（一）、水量经初步确定总水量约150万m3，设计分成五段水面,每段设计30万吨，分别设计水处理系统。每段水处理系统选用肆套WQX-15A设备（处理水量为1140～1600m3/h，循环周期为50小时），循环水泵设备采用四用二备。足以保证整个景观水水质可以达到规定的相关标准。

（二）、整个水系的设计思路：
遵循自然规律，模拟自然界河流的运动方式，按河道式设计景观水的推进水流，实现处理过的水推动着使用过的水（即新水推旧水）进入水处理设备，从而避免了新水和旧水的混合。景观水处理的目的，就是处理已经使用过一个周期的水，这时的处理水量最小，处理效率最高。
河道式进水的优势在于：不会额外增加循环水量，也不需多的循环次数，节省大量的费用。
要形成河道式水流，一般把进水口放在上游（相对高程较高的一端），而把回水口放在下游（相对高程较低的一端）。
（三）、设计参数
1. 水处理总水量：300000 m³
2. 循环流量：6000m³/h
3. 循环周期：50h
4．循环方式：顺流循环
5．消毒剂：10%次氯酸钠溶液
（四）、设计依据
1．GB12941—91《景观娱乐用水水质标准》
2. 《建筑给排水施工质量验收规范》
3. 《硬质UPVC管道施工及验收规范》

系统主要配置：
WQX-15A全自动曝气精滤机 4套
道茨DF/M-9自动控制（消毒）系统 4套
ZHWD200-250(I)A防腐主循环常用水泵 6*4台(四用二备)

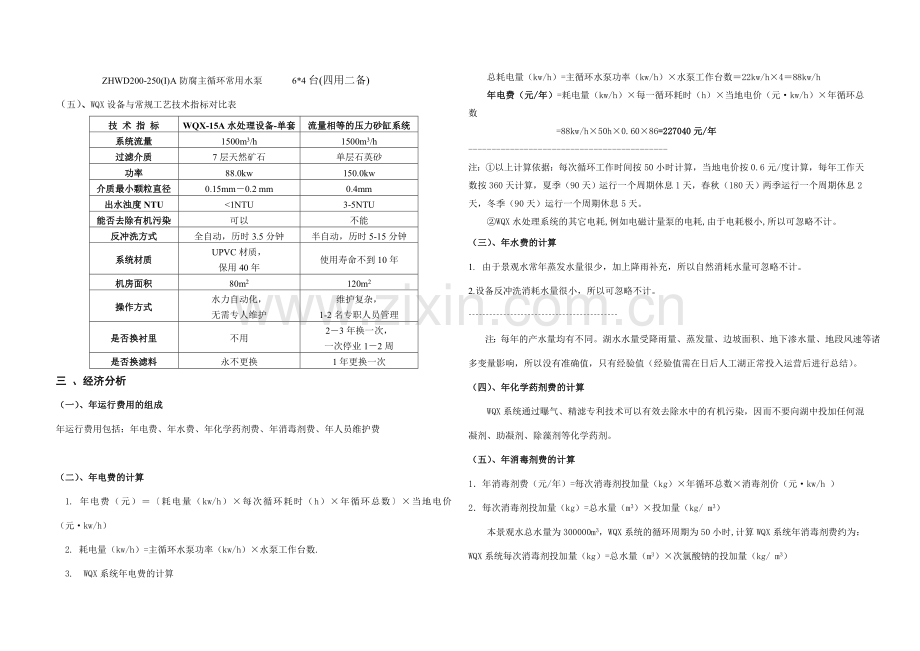

（五）、WQX设备与常规工艺技术指标对比表
技 术 指 标
WQX-15A水处理设备-单套
流量相等的压力砂缸系统
系统流量
1500m3/h
1500m3/h
过滤介质
7层天然矿石
单层石英砂
功率
88.0kw
150.0kw
介质最小颗粒直径
0.15mm－0.2 mm
0.4mm
出水浊度NTU
<1NTU
3-5NTU
能否去除有机污染
可以
不能
反冲洗方式
全自动，历时3.5分钟
半自动，历时5-15分钟
系统材质
UPVC材质，
保用40年
使用寿命不到10年
机房面积
80m2
120m2
操作方式
水力自动化，
无需专人维护
维护复杂，
1-2名专职人员管理
是否换衬里
不用
2－3年换一次，
一次停业1－2周
是否换滤料
永不更换
1年更换一次
三 、经济分析
（一）、年运行费用的组成
年运行费用包括：年电费、年水费、年化学药剂费、年消毒剂费、年人员维护费

（二）、年电费的计算
1. 年电费（元）＝〔耗电量（kw/h）×每次循环耗时（h）×年循环总数〕×当地电价（元·kw/h）
2. 耗电量（kw/h）=主循环水泵功率（kw/h）×水泵工作台数.
3. WQX系统年电费的计算
总耗电量（kw/h）=主循环水泵功率（kw/h）×水泵工作台数＝22kw/h×4＝88kw/h
年电费（元/年）=耗电量（kw/h）×每一循环耗时（h）×当地电价（元·kw/h）×年循环总数
　　　 =88kw/h×50h×0.60×86=227040元/年
-------------------------------------------
注：①以上计算依据：每次循环工作时间按50小时计算，当地电价按0.6元/度计算，每年工作天数按360天计算，夏季（90天）运行一个周期休息1天，春秋（180天）两季运行一个周期休息2天，冬季（90天）运行一个周期休息5天。
②WQX水处理系统的其它电耗,例如电磁计量泵的电耗,由于电耗极小,所以可忽略不计。
（三）、年水费的计算
1. 由于景观水常年蒸发水量很少，加上降雨补充，所以自然消耗水量可忽略不计。
2.设备反冲洗消耗水量很小，所以可忽略不计。
-------------------------------------------
注：每年的产水量均有不同。湖水水量受降雨量、蒸发量、边坡面积、地下渗水量、地段风速等诸多变量影响，所以没有准确值，只有经验值（经验值需在日后人工湖正常投入运营后进行总结）。
（四）、年化学药剂费的计算
WQX系统通过曝气、精滤专利技术可以有效去除水中的有机污染，因而不要向湖中投加任何混凝剂、助凝剂、除藻剂等化学药剂。
（五）、年消毒剂费的计算
1．年消毒剂费（元/年）=每次消毒剂投加量（kg）×年循环总数×消毒剂价（元·kw/h ）
2．每次消毒剂投加量（kg）=总水量（m3）×投加量（kg/ m3）
本景观水总水量为300000m3，WQX系统的循环周期为50小时,计算WQX系统年消毒剂费约为：
WQX系统每次消毒剂投加量（kg）=总水量（m3）×次氯酸钠的投加量（kg/ m3）
=300000×0.01
=3000（kg）
WQX系统年消毒剂费（元/年）=每次投加量（kg）×每年循环次数×药价（元/kg）
=3000×86×1.00
=258000元/年
-------------------------------------------
注：①WQX系统的每日投加量选用的是夏季炎热时的数据，在春、秋和冬季时投加量可适当减少。
②WQX系统通过曝气增氧技术，可有效去除池水中的有机污染，不用向池水中投加过多的氯。（以国家C类景观水标准，按有效氯计）。
③WQX系统每次消毒投加量的核算依据来自于本公司实施众多工程所总结的经验值。
④以上计算依据：每循环周期按50小时计算，每年天数按365天。
（六）、年人员维护费的计算
维护人员的工作范围仅为：检查水泵是否正常运转、消毒液的稀释投放和回水口的树叶清理。普通的保洁人员即可兼任。日均工作时间：半小时。略
-------------------------------------------
注： WQX系统为水力全自动系统，无阀门，无腐蚀，不用更换滤料，无需专职人员管理维护，通常仅设一名兼职人员即可，且管理事务非常简单。
（七）、年运行费用分析
本水系，设计参数如下：总水量为300000m3，WQX系统的循环周期为50时,全年有86个循环周期，列表分析WQX系统年运行费用情况为：
项　　目
WQX水处理系统
年电费（元/年）
227040
年水费（元/年）
--------
年化学药剂费（元/年）
--------
年消毒剂费（元/年）
258000
年人员管理维护费（元/年）
--------
每年运行费用合计
485040
分析：
使用WQX系统每年运行费用近485040元左右。根据以上的分析数据，使用WQX水处理系统无化学药物污染，非常适合贵方内湖的水处理。

四、主体设备介绍
1、WQX系列水力全自动曝气精滤设备是水处理公司主要研发生产，并获得国际发明专利（国际专利号：ZL971096527），拥有100%知识产权的水处理设备。WQX循环水处理设备技术成熟，已广泛运用于景观水净化、游泳池水处理、河湖水还清保清等领域，技术水平领先世界。
2、WQX系列水力全自动曝气精滤设备的运行费用为常规工艺的1/5至1/10。
3、设备工艺描述
WQX系列水力全自动曝气精滤设备可以有效去除水体中的有机污染，其过程描述如下：
第一步：曝气
通过独有的曝气加氧工艺，其目的一是增加水中的溶解氧的含量，提高水的除污自净能力；二是通过曝气可以有效分解水中的有机污染。
第二步：精滤
是以多种矿物质作为滤料，并按比重大小、粗细程度由上至下分层排列组成的7层复合滤层，过滤精度高，出水浊度达到1NTU以下。
4、与常规工艺相比，WQX系列水力全自动曝气精滤设备具有全面优势
（1）设计理念：WQX系统的设计理念抓住了水处理的重点与实质，在水循环处理过程中去除水中杂质的同时还能够去除水中有机污染物质，并使水体富含溶解氧。传统工艺不能去除水中有机污染物质，也不含溶解氧，无法对水质进行彻底改善。
（2）材质：WQX系统全部采用新型白色UPVC材质，无毒、高强、无腐蚀，不用换衬里、滤料。而常规工艺系统易腐蚀，每年需更换一次滤料，2-3年就要更换一次衬里。
（3）出水水质：WQX系统处理过后的水无色、无味、无藻,出水水质浊度可保持在INTU以下。常规工艺出水浊度为3-5NTU。
（4）运行费用低： WQX系统不需向水体中投加混凝剂、助凝剂、除藻剂，节省药品100%；WQX系统的电耗、水耗仅为常规工艺的1/5至1/10。
（5）管理简单： WQX系统实现了水力自动化，系统无需专职人员进行日常维护操作，节省了大量的人力、物力。而传统处理系统靠人工操作，且维修频繁。
（6）机房面积小：WQX系统设备紧凑，机房面积为常规工艺的1/3至1/5。 （7）运行稳定：WQX系统运行稳定,在已实施的工程中，设备故障率始终保持为0。例如：天安门菖蒲河等国家级重点工程以及深圳世界之窗、欢乐谷运河、威尼斯大酒店、波托菲诺别墅区等知名工程，都已采用WQX设备，并且运行稳定良好。

五、设备报价表
WQX-15A（每套设备）水处理设备材料及报价表
编号
项目
生产厂家
规格型号
单位
数量
单价
金额(元)
一
过滤系统：WQX－15A全自动曝气精滤系统（1140－1600m2/h）
1950000
1
曝气加氧活化机
沃奇新德
WQX－15A
台
1
国际发明专利，系统水力自动化，全部为UPVC材质，防腐蚀，可用40年
2
精滤一体化主机
沃奇新德
WQX－15A
台
4
3
内循环系统
沃奇新德
WQX－15A
套
4
4
定冲洗强度装置
沃奇新德
WQX－15A
套
4
5
自动控制系统
沃奇新德
WQX－15A
套
4
6
自动冲洗装置
沃奇新德
WQX－15A
套
4
7
水封箱
沃奇新德
WQX－15A
套
2
8
自动排水
沃奇新德
WQX－15A
套
4
9
多层复合滤料
沃奇新德
WQX－15A
千克
9000
10
无阻力滤板
沃奇新德
WQX－15A
套
4
11
曝气平衡吸水箱
沃奇新德
WQX－15X
套
1
二
主循环系统　　　　　　　　　　　　　　　　　　　　　　　　　　　　
113880
12
主循环水泵
上海中航
ZHWD200-250(I)A
台
6
11900
71400
13
蝶阀
天津三金
DN200
套
12
460
5520
14
软接头
天津三金
DN200
个
12
480
5760
15
止回阀
天津三金
DN200
个
6
450
2700
16
机房内管线、管件
福建亚通
DN150-300
套
1
28500
28500
三
水质控制系统
8500
17
电磁计量泵
合资道茨
DF/M－9
台套
1
2500
2500
18
储药桶
沃奇新德
WQX－Y
只
1
6000
6000
四
安装及自动化调试
58000
19
安装及自动化调试
沃奇新德
——
套
1
58000
58000
水处理系统总价
人民币: 贰佰壹拾叁万零叁佰捌拾元整(¥2,130,380.00)
即：每段水处理设备造价估算为4*2130380=8521520元
工程总造价为5*8521520=42607600，大写肆仟贰佰陆拾万柒仟陆佰员整。
六、景观水体处理的必要性论证

随着生活水平的提高，人们越来越向往“小桥流水”如诗如画般的生活环境，向往“碧波荡漾，鱼鸟成群”的自然美景。在城市绿地、公园建设和大型标志性建筑中，人工湖泊、人工河道及景观水池不断涌现，。随着市政部门对环境质量的的控制，城市水环境已得到各界有识之士的强烈关注，水环境的好坏已成为影响城市建设的一个重要因素。
然而这些人工水系常常是一些封闭或半封闭性水体，也就是常说的“死水”，水体中易富集氮、磷等营养物质的，使藻类异常增殖，产生“水华”或“湖靛”，水体透明度下降，溶解氧降低，水质严重恶化，这就是水体的富营养化。水体中藻类的繁殖会引起水体中溶解氧的消耗，导致水体缺氧并滋生厌氧微生物，造成水体发黑发臭。
对于养鱼的水系，因藻类的大量繁殖夺去了过多的溶解氧，致使鱼类大量窒息而亡，而藻类分泌的藻毒素有可能通过食物链的累积效应而危害人体健康。
1、景观水体富营养化的成因
根据藻类的"经验分子式"C106H263O110N16P，我们可以推算出，水体每生成1 g藻，需供给0.009 g的磷和0.063 g的氮。早在20世纪40～50年代，科学家们发现当水环境中总磷浓度超过0.015 mg/L，TN超过0.3 mg/L 时，藻类就出现恶性繁殖，藻类的繁殖量与外界输入的P与N浓度值成正比。
由于蓝藻、绿藻具有固氮能力，能够把大气中的氮转化为能被水生植物吸收和利用的硝酸盐形式，因而使得藻类能够获得充足的氮营养物质。即使在向水体排放的污水中的氮受到了控制，这些藻类仍然可以从大气中进行固氮作用而源源不断地供给硝酸盐，以此继续满足自身合成的需要。因此，控制氮供给源，对富营养化水体来说，是非常困难的。此时，对水体进行水处理的必要性就凸现出来。
2、景观水系进行水处理的必要性论证
景观水系水体有必要做循环水处理。主要有以下两个原因：①水体的自然蒸发使得原本洁净的水体中N和P累积，致使藻类以及其它水生生物过量繁殖，水体透明度下降，溶解氧降低，造成水体水质的恶化，鱼类死亡；②水体不具备流动性，几乎完全是一潭"死水"。③仅依靠投加硫酸铜，会对鱼类有影响，这种副作用可能通过食物链累计，进而影响到人体健康。这种情况如果仅仅依靠水体自净、定期换水、植物修复、投加药剂等方法，是无法达到水质要求的。这样一旦日积月累，水质污染成为现实，则不仅会前功尽弃，而且还要花费大量的人力、物力、财力去重新治理。
3、水体自净作用
众所周知，地球上的水实际上是很有限的，生物链形成这十几亿年来，每一滴水进入生物体不知要循环往复多少次，但人类工业污染之后，才形成了不可逆反应，自然界本身对自然界水体的污染是可以自行修复的，亿万年的地球与地球上的生物发展史告诉人们，只要不对它进行化学污染，依靠地球本身的水系是会自行修复的，其本身是个自净过程，通常我们所说的水体自净，就是这个过程。
关于湖水的自净体现在三个方面：
一是有汇入的河流和流出的河流的湖泊自净与河水的自净相同；二是无汇入河流和流出的河流，但有地下潜流，此类湖水和地下潜水不断地交换，水质自然不会变坏；三是既无汇入和流出的河流，又无地下水的交换的湖泊，如粘土湖底、各种人工防渗层的湖底，这种湖就是死湖。湖本身没有任何自净能力，人若创造生态条件是极为困难的，人们无法阻止腐败菌的繁殖，无法使水体保持充分的溶解氧，这就是为什么当今全世界对死湖湖水束手无策的原因。大型死湖湖水使用人为培植的生态法，并不能以人为的粗浅片面认识就可以解决，自然界的生态并不因人的意志而转移，期待死湖真正的自然生态完全形成是不可能的。地球上的一切生物都在重复和模拟着地球的规律，一切生物都离不开水，水是一切生命（动物、植物、细菌、胞子、病毒）之源，它们是如何保持它们体内这个微小世界的水质不变坏呢？仍然是模拟了地球水质不变坏的三大要素。一、呼吸、排走有害气体，吸入氧气，吐故纳新。动物靠肺呼吸，植物靠气孔，无一例外。二、排除水中有害成份和渣滓，动物靠肾、肠过滤排除，植物靠半透膜，微小生物也是靠半透膜的作用来过滤。三、生化作用。生物体的生化作用就是它的免疫力，我们的世界实际上是充满了细菌、病菌和病毒的世界，任何生命体一旦失去免疫力，它的生命便会结束。
4、沃奇新德水处理理念——让死水流动起来
WQX设备模仿了自然界水体中的自净规律。当前国际上的三类作法是：一、曝气法；二、过滤法；三、细菌法。WQX设备把三者有机结合起来，再加以根本地改变，成为模拟肺的呼吸+模拟肾的排泄+免疫功能或者叫做：吐故纳新器+过滤器+消毒杀菌器，让池水在设备中“流动”起来，以这样的环节来处理河湖水，将使河湖水永远清沏，永远鲜化，永远活化，永不变质。
沃奇新德又是怎样控制藻类的过度繁殖呢？WQX设备中有一套模拟肺功能的曝气装置，通过曝气溶氧，使水中的溶解氧量达到8.8mg/l，从而对藻类形成以下三个方面的作用：①溶解氧可将水中的有机物氧化成简单的无机物，切断藻类的肥料来源，从而有效地抑制藻类生长。②充氧抑制了湖底厌氧菌的有机分解过程，减少了湖底氮、磷营养盐的释放量。同时，好氧微生物的活动，加速底质的无机化过程。P可以与水体中的钙相结合，形成不溶于水的化合物沉降于湖底，通过控制 N、P的浓度，抑制水华的形成。③从水中去除，在阳光作用下，溶解氧能跟水中动植物残体等腐殖质作用，不但因此而净化水体，还会产生过氧化氢，杀灭藻类。③水中曝气可以造成水层对流交换的条件，使表层蓝藻水化难以形成，表层水中的藻类被转移到湖底或下水层，因光照条件的改变，难于维持生长，从而抑制藻类的繁殖。
沃奇新德如何使湖水清澈见底呢？WQX设备中同样有一套模拟肾功能的设备——全水力自动化精滤器，以多种矿物质作为滤料，并按比重大小、粗细程度由上至下分层排列组成的7层复合滤层，过滤精度极高，出水浊度达到0.4NTU，水质甚至优于饮用水标准。经过此套设备，湖水中的杂质等能够有效地滤除。而末端的一套加氯消毒系统，保证了湖水中的余氯量，与水中大量的溶解氧一起构成一套固若金汤的免疫力系统 ，使湖水的环境容量大大加强，也保证了湖水四周嬉戏游玩人群的健康安全。
经沃奇新德处理过的人工水系水质完全可以达到景观水水质标准。
本公司在景观水治理领域拥有十分丰富的经验，近几年成功实施了若干颇具知名度的工程，如天安门菖蒲河、北京万泉河、深圳世界之窗、深圳锦绣中华、深圳欢乐谷、深圳波托菲诺高尚社区等大型水环境治理工程，相信依托我们丰富的工程经验，定会使人工水系清澈的景观水“流动”起来, “死水不死”，从而使本项目生态环境成为景观的一大亮点。

七、 推荐水处理公司简介
沃奇新德（集团）水处理设备开发有限责任公司直接隶属于北京高新技术试验开发区，致力于领先国际水平的水处理专利设备的研发，在集团董事长、原海军设计研究局研究员级高工（现已退休）、著名水处理专家王清熙的领导下，获得国际发明专利2项，国家专利10多项。其中有现代化自动化水厂，确保人体所必需的超净水厂，高节能自动化游泳池水处理站，低能耗自动化中水处理站、污水自动处理站等，其核心产品已进入第15代。沃奇新德的水处理工程遍布全国并出口国外，有极高的环保、经济效益和社会效益。受到政府、科技界和全社会的高度重视和有力支持，被列为改革开放20年来，领先于国际水平有突出贡献的企业之一。

沃奇新德（集团）拥有自己的产品研发中心、设计中心、新型材料生产厂、新型设备制造厂、科研试验基地和完整的产品质量保证体系、高素质的销售网络、专业的安装调试技术服务队伍。坚持创新理论、创新技术的研究，努力提高产品品质，提高服务质量，全力为社会为人类的生存发展做出更大的贡献。

北京市沃奇新德水处理设备开发有限责任公司
深圳代表处
电话：[phone] 0755-26077681 26072891
水处理公司相关资质:

1、北京市科学技术委员会颁发的《高新技术企业认定证书》
2、国家知识产权局颁发的《国际发明专利证书》
3、建设部中国工程建设标准化协会颁发的《工程建设推荐品证书》
4、建设部中国工程建设标准化协会颁发的《中国工程建设标准化协会单位会员证书》
5、国家体育总局游泳运动管理中心颁发的《中国游泳协会装备委员会会员单位证书》
6、公司创办以来获得的部分实用新型专利证书
《水力高能精滤器》
《全塑自动污水处理机》
《流量自动调节装置》
《流量调节进回水口》
《水力自动化全塑水处理系统》
7、ISO9001质量管理体系认证
