系统建设需求明细.doc

附件:

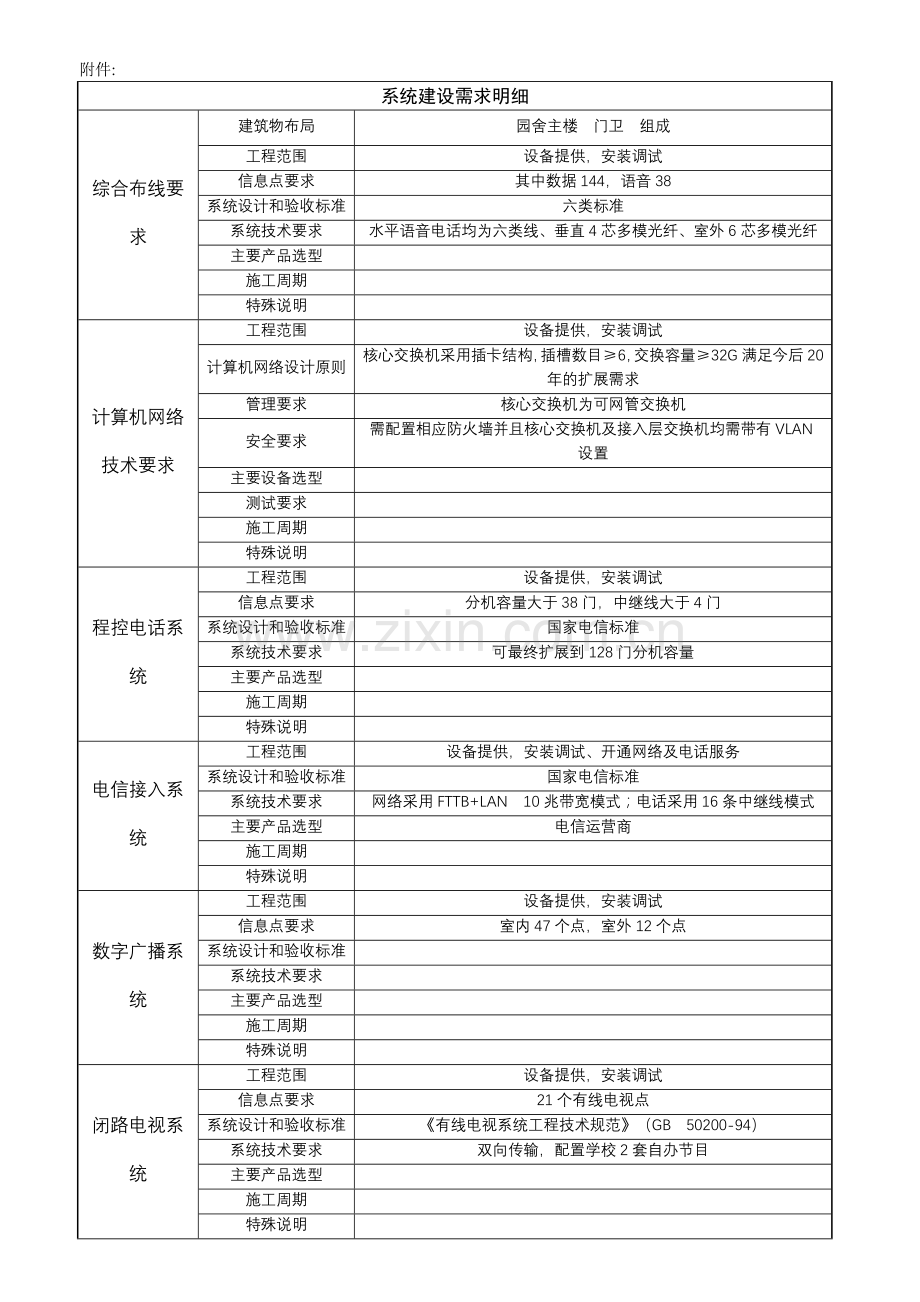

系统建设需求明细
综合布线要求
建筑物布局
园舍主楼 门卫 组成
工程范围
设备提供，安装调试
信息点要求
其中数据144，语音38
系统设计和验收标准
六类标准
系统技术要求
水平语音电话均为六类线、垂直4芯多模光纤、室外6芯多模光纤
主要产品选型

施工周期

特殊说明

计算机网络 技术要求
工程范围
设备提供，安装调试
计算机网络设计原则
核心交换机采用插卡结构，插槽数目≥6，交换容量≥32G满足今后20年的扩展需求
管理要求
核心交换机为可网管交换机
安全要求
需配置相应防火墙并且核心交换机及接入层交换机均需带有VLAN设置
主要设备选型

测试要求

施工周期

特殊说明

程控电话系统
工程范围
设备提供，安装调试
信息点要求
分机容量大于38门，中继线大于4门
系统设计和验收标准
国家电信标准
系统技术要求
可最终扩展到128门分机容量
主要产品选型

施工周期

特殊说明

电信接入系统
工程范围
设备提供，安装调试、开通网络及电话服务
系统设计和验收标准
国家电信标准
系统技术要求
网络采用FTTB+LAN 10兆带宽模式；电话采用16条中继线模式
主要产品选型
电信运营商
施工周期

特殊说明

数字广播系统
工程范围
设备提供，安装调试
信息点要求
室内47个点，室外12个点
系统设计和验收标准

系统技术要求

主要产品选型

施工周期

特殊说明

闭路电视系统
工程范围
设备提供，安装调试
信息点要求
21个有线电视点
系统设计和验收标准
《有线电视系统工程技术规范》（GB 50200-94）
系统技术要求
双向传输，配置学校2套自办节目
主要产品选型

施工周期

特殊说明

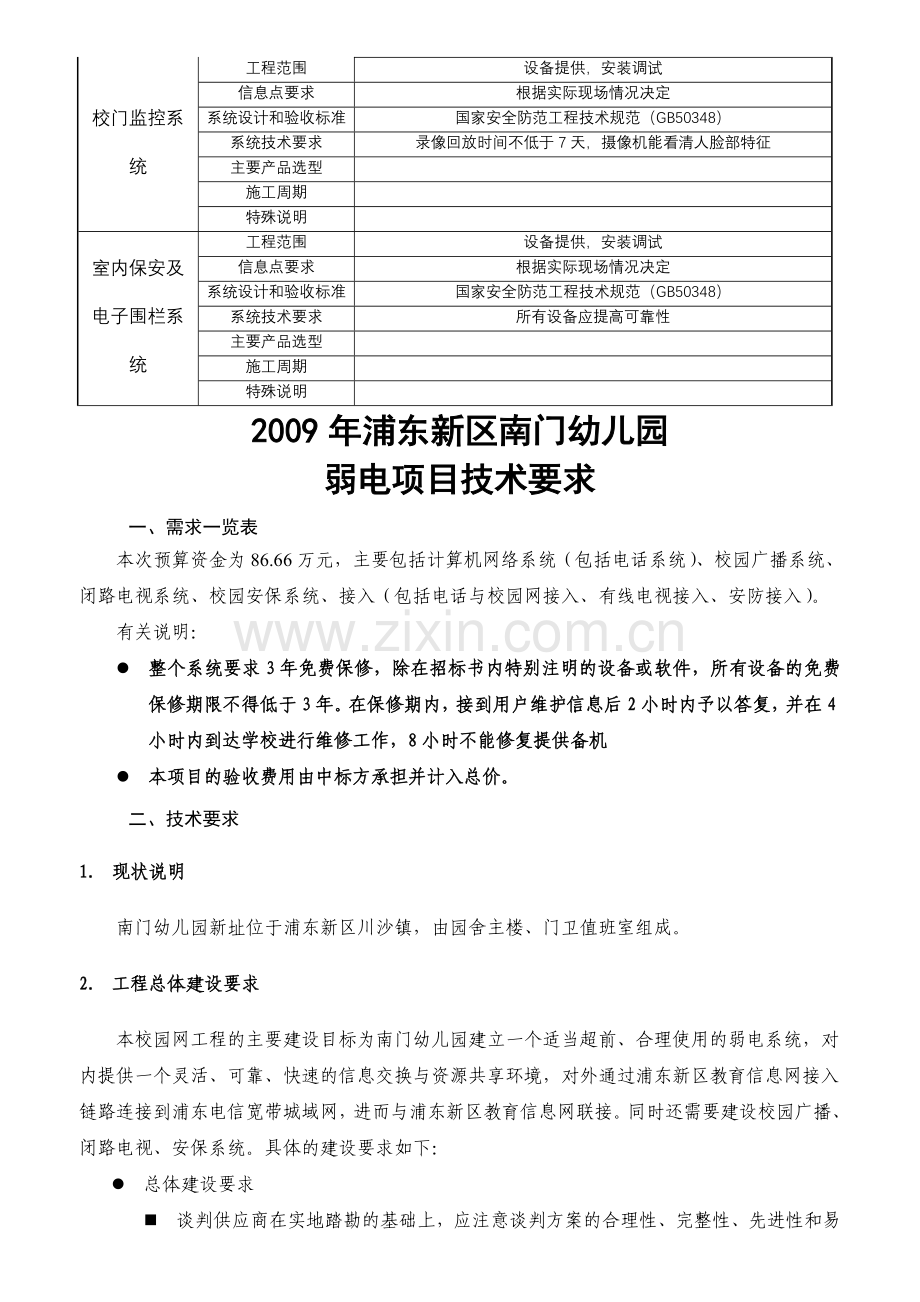

校门监控系统
工程范围
设备提供，安装调试
信息点要求
根据实际现场情况决定
系统设计和验收标准
国家安全防范工程技术规范（GB50348）
系统技术要求
录像回放时间不低于7天，摄像机能看清人脸部特征
主要产品选型

施工周期

特殊说明

室内保安及电子围栏系统
工程范围
设备提供，安装调试
信息点要求
根据实际现场情况决定
系统设计和验收标准
国家安全防范工程技术规范（GB50348）
系统技术要求
所有设备应提高可靠性
主要产品选型

施工周期

特殊说明

2009年浦东新区南门幼儿园
弱电项目技术要求
一、需求一览表
本次预算资金为86.66万元，主要包括计算机网络系统（包括电话系统）、校园广播系统、闭路电视系统、校园安保系统、接入（包括电话与校园网接入、有线电视接入、安防接入）。
有关说明：
l 整个系统要求3年免费保修，除在招标书内特别注明的设备或软件，所有设备的免费保修期限不得低于3年。在保修期内，接到用户维护信息后2小时内予以答复，并在4小时内到达学校进行维修工作，8小时不能修复提供备机
l 本项目的验收费用由中标方承担并计入总价。
二、技术要求
1. 现状说明
南门幼儿园新址位于浦东新区川沙镇，由园舍主楼、门卫值班室组成。
2. 工程总体建设要求
本校园网工程的主要建设目标为南门幼儿园建立一个适当超前、合理使用的弱电系统，对内提供一个灵活、可靠、快速的信息交换与资源共享环境，对外通过浦东新区教育信息网接入链路连接到浦东电信宽带城域网，进而与浦东新区教育信息网联接。同时还需要建设校园广播、闭路电视、安保系统。具体的建设要求如下：
l 总体建设要求
n 谈判供应商在实地踏勘的基础上，应注意谈判方案的合理性、完整性、先进性和易维护管理性;
n 为建设本系统而涉及的电力改造、室内装修及相关配套设施不在此次招标范围之内。谈判供应商如有特殊配合要求，在谈判文书内注明具体内容和相关费用，不必计入谈判总价;
n 在本次校园网招标中系统软件、杀毒软件均不列入谈判的总体报价中，但谈判供应商需完成相应软件的安装及调试;
n 完成校园所有电信、光缆宽带，有线电视，安防等接入工作，这部分以暂定价15万元计入谈判总价；
n 成交供应商需拿出25万元给建筑总包作为弱电管道预埋工程的费用并计入谈判总价；
l 计算机网络系统
n 建设一个覆盖全校范围、符合学校需求的计算机网络布线系统，信息点根据信息点统计表进行建设；
n 建设一个100M主干、10/100M自适应交换到桌面、基于Intranet架构的校园网系统;
n 在建设一个计算机网络的中心机房;
n 楼宇间要求采用光缆进行连接，投标人根据实地勘查和楼宇间距离估算，合理选择采用多模光缆或是单模光缆，楼宇间的计算机网络通过6芯光缆连通；
n 完成整个校园网的计算机网络综合布线及其管线，在垂直主干和水平主干的管线必须使用桥架；
n 中心机房配备1套不间断电源系统;
n 为1间计算机教室（40台电脑）配置1台20KV或以上的稳压电源；
l 其他弱电系统建设要求
n 建设闭路电视系统；
n 建设电话交换系统；
n 建设校园安保系统，包括室内报警、周界报警和校门监控；
3. 技术要求
3.1. 综合布线系统的技术要求
3.1.1. 工程范围
综合布线采用结构化布线系统，满足标书提出的数据传输要求。谈判供应商须负责本项目的设计、所需设备材料的完整供应、运输、工程施工、安装、调试、开通、验收和售后服务。
3.1.2. 信息点分布要求
整个校园网信息点共需布置172个信息点以及42个电话信息点，具体分布如下：
序号
大楼名称
楼层
语音点
数据点
备注
1
园舍主楼
1F
10
79
包括1个的计算机教室37
2F
9
38

3F
7
27

2
门卫
1F

2

合计：
38
144

3.1.3. 系统设计和验收标准
本系统设计必须符合以下相关的技术标准和规范（不限于此）。
布线设计标准：
GB/T50311-2006
建筑与建筑群综合布线系统工程设计规范
ISO/IEC IS 11801
信息技术互连国际标准
ANSI/TIA/EIA-568-A
北美商用建筑电信布线标准
ANSI/TIA/EIA-568-A-5
北美商用建筑电信布线超五类标准
JGJ/16-92
中国民用建筑电气设计规范
布线验收标准：
GB/T50312-2006
建筑与建筑群综合布线系统工程设计验收规范
CECS 89:97
建筑与建筑群综合布线系统工程施工验收规范
EIA/TIA-TSB67
UTP布线现场电气测试规范
3.1.4. 系统设计原则
l 先进性和实用性：
采用先进的超五类和光缆满足计算机网络的带宽要求。
l 开放性：
能兼容目前主流厂家的网络产品和结构。
l 可扩展性：
综合布线系统内所有的接插件均须为可替换、可组合的标准件，以确保管理和扩展的简易性。
l 可靠性：
对使用环境具有良好的适应性，并确保具有极低的故障率，至少提供20年以上的质保。
3.1.5. 系统技术要求
l 根据有关综合布线设计标准，按工作区子系统、水平布线子系统、干线子系统、设备间子系统、管理子系统和建筑群子系统等六个子系统进行详细设计和描述；
l 谈判供应商应在谈判文书中提供详细的布线走向图、系统架构图和信息点分布表（数量、位置、信息点到配线间距离）、布线材料清单（产品名称、品牌、规格型号、产地、数量和单价）；
l 要求谈判供应商在布线系统中根据网络带宽要求合理选择符合要求的网络布线产品；
l 建筑体内垂直布线可根据距离（大于90米）选择光缆连接，光缆的芯数选择应考虑冗余性，至少有一对光纤留做备用；
l 建筑体间采用光缆连接，光缆的芯数选择应考虑冗余性，至少有一对光纤留做备用；
l 计算机教室的信息点可以根据具体情况选择统一在配线间管理或通过上行链路连接到中心机房；
l 谈判供应商应考虑中心机房布线系统的接地和网络设备的电源保障。
3.2. 计算机网络设备技术要求
3.2.1. 网络设备的技术要求
为了确保校园网建设质量，网络交换设备采用目前市场上主流的交换机，并适当考虑交换机端口冗余量，以便将来扩充；整个校园网络的交换机系统要求层次结构清晰，根据部署的位置、使用的功能划分，要求分为核心层交换机以及用户接入交换机。
l 核心层交换机配置要求
核心层交换机配置数量要求为1台，其性能要求如下：
性能指标
核心交换机配置要求
交换容量
≥32G
处理速度
≥9.6MPPS
IP路由协议支持
RIPv1、RIPv2、OSPF
多播协议支持
PIM、DVMRP、IGMP
标准支持
IEEE 802.1D生成树协议
IEEE 802.1P QoS优先级
IEEE 802.1Q VLAN
千兆标准支持
不要求
百兆标准支持
IEEE 802.3 10BaseT 规范
IEEE 802.3u 100BaseTX 规范
支持千兆端口数
不要求
平均无故障时间(MTBF)
≥160000小时
交流输入电压/频率
200 到 240 VAC/ 50 到60 Hz
VLAN支持
4000个VLAN以上
网络管理支持
RMON I和RMON II
SNMPv1、SNMPv2C
具有远程管理功能
l 用户接入交换机的配置要求
用户接入交换机配置数量要求根据谈判供应商的具体设计方案而定，而类别我们分为2类，一类是48端口用户接入交换机，一类是24端口用户接入交换机，其性能要求如下：
性能指标
48端口接入交换机配置要求
24端口接入交换机配置要求
交换容量
所有端口支持线速转发
所有端口支持线速转发
处理速度
≥13.2MPPS
≥6.55MPPS
IP路由协议支持
不要求
不要求
多播协议支持
IGMP
IGMP
标准支持
IEEE 802.1D生成树协议
IEEE 802.1P QoS优先级
IEEE 802.1Q VLAN
IEEE 802.1D生成树协议
IEEE 802.1P QoS优先级
IEEE 802.1Q VLAN
千兆标准支持
不要求
不要求
百兆标准支持
IEEE 802.3 10BaseT 规范
IEEE 802.3u 100BaseTX 规范
IEEE 802.3 10BaseT 规范
IEEE 802.3u 100BaseTX 规范
支持千兆端口数
不要求
不要求
支持百兆端口数
≥48个
≥24个
广播风暴抑制
支持基于端口速率百分比和pps的广播风暴抑制
端口汇聚
支持FE、GE端口的汇聚
平均无故障时间(MTBF)
≥160000小时
≥160000小时
交流输入电压/频率
200 到 240 VAC/ 50 到60 Hz
200 到 240 VAC/ 50 到60 Hz
VLAN支持
50个VLAN以上
50个VLAN以上
网络管理支持
RMON I和RMON II
SNMPv1、SNMPv2C
具有远程管理功能
RMON I和RMON II
SNMPv1、SNMPv2C
具有远程管理功能
3.2.2. 不间断电源设备的技术要求
UPS应配有基于微机平台的实时监控状态软件。
性能指标
配置要求
工作方式
在线式
功率容量
3K VA
输出电压
220V±3%V
波形失真度
正弦波，线性负载< 3%；非线性负载< 5%
标称输入电压
220V
电池类型
免修，悬浮电解溶液，铅酸密封电池，防漏，并提供电池品牌、产地、寿命等详细参数
外接电池容量
满负荷1小时
通信接口
具有通信管理功能
管理软件
配有基于Windows平台的实时监控状态软件
雷击保护和抗浪涌能力
有
3.2.3. 电话系统技术要求
校园网电话系统的电话点分布参照3.1.2 信息点分布要求。以下是对程控交换机的基本技术要求：
性能指标
技术要求
结构
软硬件模块化结构
外线容量
>=8
分机容量
>=100
分机类型
音频
语音话务员
具备
语音信箱
具备
l 谈判供应商需详细注明所投程控交换机的各项性能及功能，其它各类功能模块要求报出单价，但无需计入谈判总价；
l 谈判供应商有义务协助校方完成程控机及电话系统的开通工作；
l 电话系统的电话机由谈判供应商提供，数量为42台。
3.3. 校园广播的技术要求
3.3.1. 广播点分布
楼宇
喇叭
开关
音柱
草坪音箱
园舍主楼
47
35
6
6
合计：
47
35
6
6
3.3.2. 系统功能要求
l 电脑自动定时开关机，自动执行系统程序，真正做到无人值守；
l 自动播放电脑音乐程序，一次设定、长期使用，并配合一目了然的可视编辑菜单，直观有效；
l 按学校分层、分区广播及监听、并可随意设定各分区开、关状态和音量调节及播出节目内容，系统按程序全自动响应；
l 节目源通过电脑可手动、可程控切换播出内容；
l 有紧急广播时，可由控制室强制所有单位收听广播（强制功能）；
l 可同时对不同地点播放不同的广播内容，满足教室、操场等不同音源的需要；
l 提供校区内背景音乐功能；并要求校区无盲点；
l 系统有CD、FM 、AM、磁带和话筒等音源的接口
3.3.3. 系统的技术要求
序号
设备名称
数量
技术参数
备注
1
计算机
1台
Intel双核奔腾925或以上/ Intel 945系列芯片组/512M 400MHz DDR SDRAM或以上/80G（7200RPM）硬盘或以上/集成显卡/独立声卡/10/100M自适应或以上/17”LCD /16X或以上DVD--ROM/104键/三键滚轮光电/1.44M/ USB2.0 4个或以上（包括前置2个），音频前置/塔式或卧式机箱/厂商预装Windows XP Pro

2
校园智能广播控制器
1套
包括控制软件

3
遥控器
1只
距离大于1000米，大于6个音源控制。

4
时序电源
1台

5
监听器
1台
机架式8路以上

6
分区器
1台

7
广播控制柜
1只
机柜式、可放置所有设备、上述设备须分格放置；如计算机放置在机柜内，则要做抽拉式键盘托板，使键盘能平放在内，方便操作。

8
定压功率放大器
若干
350W或以上
功放数量视总功率而定
9
前置放大器
1台
5个话筒口，3个辅助口，线路优先口，4个输出口，各通道独立音量、高低音单独控制，优先等级自动排序，自动默音（强插功能）

10
卡座
1台
双翻转、普通录音机常规功能、间隙放音、重复放音、电控机芯
国际知名品牌
11
AM/FM收音头
1台

国际知名品牌
12
DVD机
1台

知名品牌
13
广播话筒
1套
2只有线话筒，带支架

14
室内广播喇叭
若干
每个教室一个，喇叭总数量参见附件

15
喇叭调音开关
若干
每个教室必须配置

16
音柱或草坪音响
若干
音柱或草坪音响数量参见附件,要求覆盖整个校区，无盲区。

17
辅助材料
1批
PVC槽板、音响线等

招标方可根据学校实际情况进行设备的调整和补充，但不得降低性能要求和功能。
3.3.4. 系统安装调试要求
l 报价人须提供设备安装所需的接插件、五金配件等一切完成本工程所需的材料，保证正常使用；
l 所有设备必须配有独立插座电源，各种设备必须接线规范，留有标志，并提供详细接线图；
l 谈判供应商应负责全套系统的安装、调试、培训工作；
l 学校因客观原因需改动部份设备时，报价方必须免费提供设计方案（设备改动价格另议）；
l 谈判供应商提供保修、维修服务承诺（包括免费维修期限）。
3.4. 闭路电视的技术要求
3.4.1. 终端分布
楼宇
闭路电视
园舍主楼
20
门卫
1
合计：
21
3.4.2. 系统功能要求
l 有线电视信号可向系统内转播各类电视教学节目；
l 主控室可控制录像机、VCD机、DVD机等设备播放录像带、VCD/DVD；
l 可以在主控室控制录像机、VCD/DVD机的播放、快进、快退；
3.4.3. 系统的技术要求
l 系统符合以下谈判准：
l GB5020200-94 《 有线电视系统工程技术规范》
l 上海有线电视860MHZ、双向网设计
l 《上海市有线电视网络技术谈判准》
l GY/T 106-1999 《 有线电视广播系统技术规范》
l GB6510-86 《 30MHZ-1GHZ 声音和电视信号的电缆分配系统》
l 整个系统要求2路或以上节目源同时输入，2 路或以上节目同时输出。
l 网络设计需提供完整的网络结构示意图及说明。
l 主控室设计需提供详细的设备连接示意图及说明。
l 教室内的电视机及相关配套设施不在此次谈判范围之内。谈判供应商如有特殊配合要求，在谈判文书内注明具体内容和相关费用，不必计入谈判总价。
3.5. 安保系统的技术要求
项目设计和施工必须按照国家谈判准GB50348-2004、GB50198－94、GB20815-2006、沪公技防办（2002）004、GB10408.1、GB10408.3、GB10408.5、GB10408.6、GB50395-2007、GBJ303-88、GA308-2001、GA/T74-2000、GA/T75-1994、GA/T367-2001、GB12663-2001 YJ003-98、地方标准DB31/329.6-2006、沪教委青[2008]4号及上海市的最新技防标准执行。
供应商要提供用于本次谈判项目中的主要设备如：报警主机、入侵探测器的3C认证文件和硬盘录像机的生产登记批准文件和检测报告及有关证明，提供一年或以上的质保承诺文件。
3.5.1. 安保系统的功能要求
周界防盗报警系统功能：对校园的外围边界围墙安装脉冲式电子围栏探测器。
室内防盗报警系统功能：在校园内部主要功能区安装红外双鉴探测器、声光报警器和紧急报警按钮，接入监控中心。
在监控室安装110联网报警系统，与当地接警中心进行联网，实现二级报警（该部分由乙方协助，业主与接警公司签定合同，接警公司实施）。
3.5.2. 室内防盗报警技术要求
l 前端设备
1) 区域内不能有探测盲区
l 中心设备
1) 报警主机及控制显示键盘必须安装于校园的安防控制中心。
2) 控制中心必须安装紧急按钮。
3) 整套系统必须接地。
l 系统功能
1) 在校园的主要区域（档案室、有线广播室、电视中心、专用电脑教室、财务室、化学室）安装双鉴红外探测器、声光报警器。门卫室、园长室安装紧急按钮；重要防区与区域报警中心联网（一级）或通过紧急按钮报警。
2) 报警信息均需保存至硬盘录像机内不小于30天。
l 系统应符合有关主管部门的相应技术规范和技术要求，选用的设备应该是技术成熟、性能稳定、安全可靠（包括对学生也不会造成伤害），力求整个工程达到最佳性能价格比。
l 系统按以下原则进行配置：
序号
设备名称
技术要求
备注
1
报警主机
8个基本防区，可扩充至128个独立防区
≥个子系统，子系统可独立操作
主机支持电话，电脑接口
具有RS232串口通讯功能
可扩展无线防区
有报警、故障提示功能
报警信息存储不小于200条，由键盘显示
警号响应时间不小于1秒
具有联动报警功能
上海市技防办许可的产品
2
报警键盘
LED灯显示系统状况，多组以上不同权限密码，布撤防及旁路，内置蜂鸣器和防拆报警功能。

3
双鉴红外探测器
响应时间符合GB 10408.4-2000，防拆开关，防尘，确保无盲区。
符合上海市技防办及地方相关要求
4
防区模块
具备防水、防潮、防拆功能

5
声光报警器
声音强度≥80db，可手动调节，警灯光寿命≥10万小时，使用低电压。
符合上海市技防办及地方相关要求。
6
辅助材料
PVC管材、线缆、辅材等。
知名品牌
3.5.3. 周界防盗报警技术要求
n 前端设备
1) 不锈钢合金线若干米；
2) 前端探测围栏的防区划分应有利于报警时准确定位,且长度应不大于70M.
3) 每个防区的中间应安装防区区间受力杆;防区区间受力杆音或防区终端受力杆间距应不大于25M.前端探测围栏应具有禁止人通行的警示牌,警示牌应每隔10M设置一个,并应做到昼夜可视.
4) 前端探测围栏最上一根金属导线与附属物的间距应不小于800MM；前端探测围栏最下一根金属导线与附属物的间距为120MM±10MM；前端探测围栏底部三根金属导线，相邻二根的垂直距离为120MM±10MM；前端探测围栏其它相邻二根金属导线的垂直距离为150MM±10MM。
5) 落地式安装，应在前端探测围栏的一侧或两侧安装不低于1.2M的防护网或围墙，防止人体误靠近。防护网或围墙与前端探测围栏之间的距离应不小于1M。前面探测围栏高度不应低于1.8M。前端探测围栏1.2M以下的水平相邻金属导线之间距离为120MM±10MM;1.2M以上水平相邻金属导线之间距离为150MM±10MM.
n 中心设备:
1) 报警主机及控制显示键盘必须安装于校园的安防控制中心;
2) 所有设备摆放应合理、整齐、操作、维护方便；
n 系统功能：
1) 高压电子脉冲式探测器应由高压电子脉冲主机和前端探测围栏组成。
2) 高压电子脉冲主是产生和接收高压脉冲信号，并在前端探测围栏处于短路、断路状态时产生报警信号。
3) 前端探测围栏由防区终端受力杆、防区区间受力杆、防区区间支撑杆及金属导线等构件组成的有形周界。
4) 前端探测围栏应能传导高压脉冲信号，并对入侵者产生威慑、阻挡作用。
n 报警主机：
1) 考虑防范的范围和防区的合理分配，并考虑今后系统扩容，采用总线型报警主机。
2) 要求控制系统具备独立工作总线。
3) 室外周界防范系统应符合全天候使用的要求，周界防范系统的室外器件必须有专业的电气和物理防水防雷技术，以免雨雪天线路受潮引起系统故障或瘫痪。
4) 为了方便系统维护，控制器的操作系统要具备故障信息分类显示功能，方便快速检查、区分和排除各种故障。
5) 可以详细记录设防、撤防和报警事件。
6) 报警信息均保存至硬盘录像机不小于30天。
7) 总线式控制系统应可通过总线控制相应的前端总线联动模块控制其它设备。
8) 相关的后台报警管理软件和控制器为双向实时通讯方式，系统操作具有一致性。
n 脉冲主机：
Ø 固定脉冲电压:500-750V；
Ø 脉冲周期:1S；
Ø 脉冲持续时间≤0.1S；
Ø 脉冲超过300mA的持续时间≤1.5ms；
Ø 脉冲最大电量≤2.5mc；
Ø 脉冲电流峰值≤10A；
Ø 脉冲最大能量≤4J；
Ø 支持24VAC供电方式。

n 模拟显示屏：
1) 尺寸要求：约100CM*80CM；
2) 采用报警模拟显示屏，完整直观显示幼儿园围墙平面图的报警点分布位置；
3) 为满足及时有效处理报警信息，联动报警灯显示采用LED灯，要求双色闪烁，清晰醒目；
n 报警控制键盘
1) LED指示系统状态，内置峰鸣器；
2) 多组不同权限密码；
3) 中文显示；键盘防拆报警功能。
n 声光报警器
1) 声音强度≥80dB，可手动调节；
2) 警灯光寿命≥10万小时。
n 脉冲式电子围栏探测器
探测器规格
脉冲式电子围栏探测器
报警模式
线～线、线～地之间均应有短路、断线二种报警模式报警
探测方式
短路、断路报警
报警输出
NO/NC
工作电流、电压
最大不超过750V ，4焦耳
室外防护要求
电气部件须有专业防水设计，具有超强防水、防虫、防尘性能，本体防护等级应符合GB12663-2001要求,达到IP30
工作环境温度
-40℃～+70℃。
外形尺寸要求
按行业要求，适合一般围墙的美观、合理、阻挡性安装，适用的钢索外径：1-2mm（根据实际应用场所选用）
安装方式
采用外挑式安装方式
3.5.4. 校门监控系统技术要求
l 前端设备
1) 摄像机能够实现540线或以上，达到0.1LUX的感光度；
2) 摄像机防护罩具有防水、防腐等功能；
3) 监控点采取防雷措施,保证安全可靠;
4) 摄像机固定焦距、方向，监视区域内不能有盲区。
l 中心设备
1) 所有设备摆放应合理、整齐、操作、维护方便；
2) 值班人员可以清楚的看到学校出入口摄像机图像；
3) 硬盘录像机每路视频保存7天以上（实时），回放分辨率要达到704*576（D1），安装操作系统和应用系统软件的硬盘为独立的160G或以上；配置1台17”CRT显示器；
4) 中心控制室必须采取防雷、电源防浪涌等保护措施，整套系统必须接地。
l 系统功能
1) 系统安装于校园出入口。
2) 系统具备保密性，支持多用户、不同权限操作、系统可热电屏蔽；具备丰富的联动功能（如联动灯光、报警设备）；
3) 系统一次设定、长期使用；全中文菜单；
4) 预览图像可叠加两种不同的名称显示，方便查询，可选颜色；
5) 实时监控图像单幅抓拍、所有图像同时抓拍；
6) 支持单路、多路回放功能，并显示存有录像文件的日期和时间，回放时可调节灰度、亮度、对比度、色彩等；
7) 回放时可进行图像抓拍，抓拍的图像可处理（黑白、锐化）；
8) 回放时可进行图像局部放大；
9) 重要资料可单个存储或多个数据文件的批量存储，方便检索；
10) 支持两种不同制式的码流双工同步进行，以保证录像和远程监控；
11) 多画面分割方式，可在任何一种画面分割方式上作图像组合输出到显示器上；进行自动循环显示；
12) 报警画面记录，图像快速检索、回放；
13) 支持远程传输、客户端浏览功能；预留接口支持网络管理平台功能（须授权后，远程检索、下载各监控主机的录像资料、系统信息、硬盘存储情况等；支持远程管理主机或系统升级；通过网络管理平台上传报警信号）；
14) 防死机功能, 系统故障时重新启动；
15) 系统存储保存时间为原始记录7天或以上（实时）。
l 系统设备基本配置要求
序号
设备名称
技术参数
备注
1
硬盘录像机（D1）
l 四路或以上信号输入
l 内存≥512M
l 标准的通讯接口RJ45
l 压缩方式：H.264，音视频同步压缩
l 预览图象分辨率≥704*576，单路最低水平分辨率≥400线
l 回放图象分辨率≥704*576，单/多路音视频同步回放,回放速度1~25F/s可调；单路图像水平分辨率≥320TVL信噪比应大于或等于35分贝
l 系统硬盘必须为独立的160G或以上
l 具备RS232接口，周界和室内防盗报警系统数据的上传和存储，记录保存时间不少于30天
l 监控视频记录保存时间不少于7天
知名品牌

2
彩色摄像
机（含防护罩）
l 成像1/3CCD或以上
l 清晰度：彩色≥540TVL
l 信噪比：≥50dB
l 输出1VP-P，75Ω
l 彩色最低照度为≤0.1Lux/F=1.2
l 具备抗干扰功能，保证图像清晰
l 工作电压AC 24V
摄像机的安装角度由投标人根据实际现场情况定。
3
镜头
自动光圈手动变焦镜头
焦距：2.8mm-12mm或5mm-55mm，(F1.2-360)
知名品牌
4
显示器
17″CRT 1024*768 75 Hz，符合TCO99或同等级别的国际标准。
知名品牌
5
存储设备
（硬盘）
7200转或以上专用硬盘
知名品牌
6
电源
AC/DC电源，3路输出或以上。
摄像机电源
7
不锈钢
立杆
高2.5M，直径不小于10CM（含10CM），必须安装稳固，确保图像无晃动
成交单位根据现场实际情况做适当调整
8
控制机柜
≥1.2M，主要控制设备集中在机柜内

9
其它要求
根据现场实际情况补充灯光，满足监视范围内的环境照度，保证晚间图像清晰，同时采取防水、防腐措施。

10
辅助材料
PVC线槽，线缆，辅材等。
