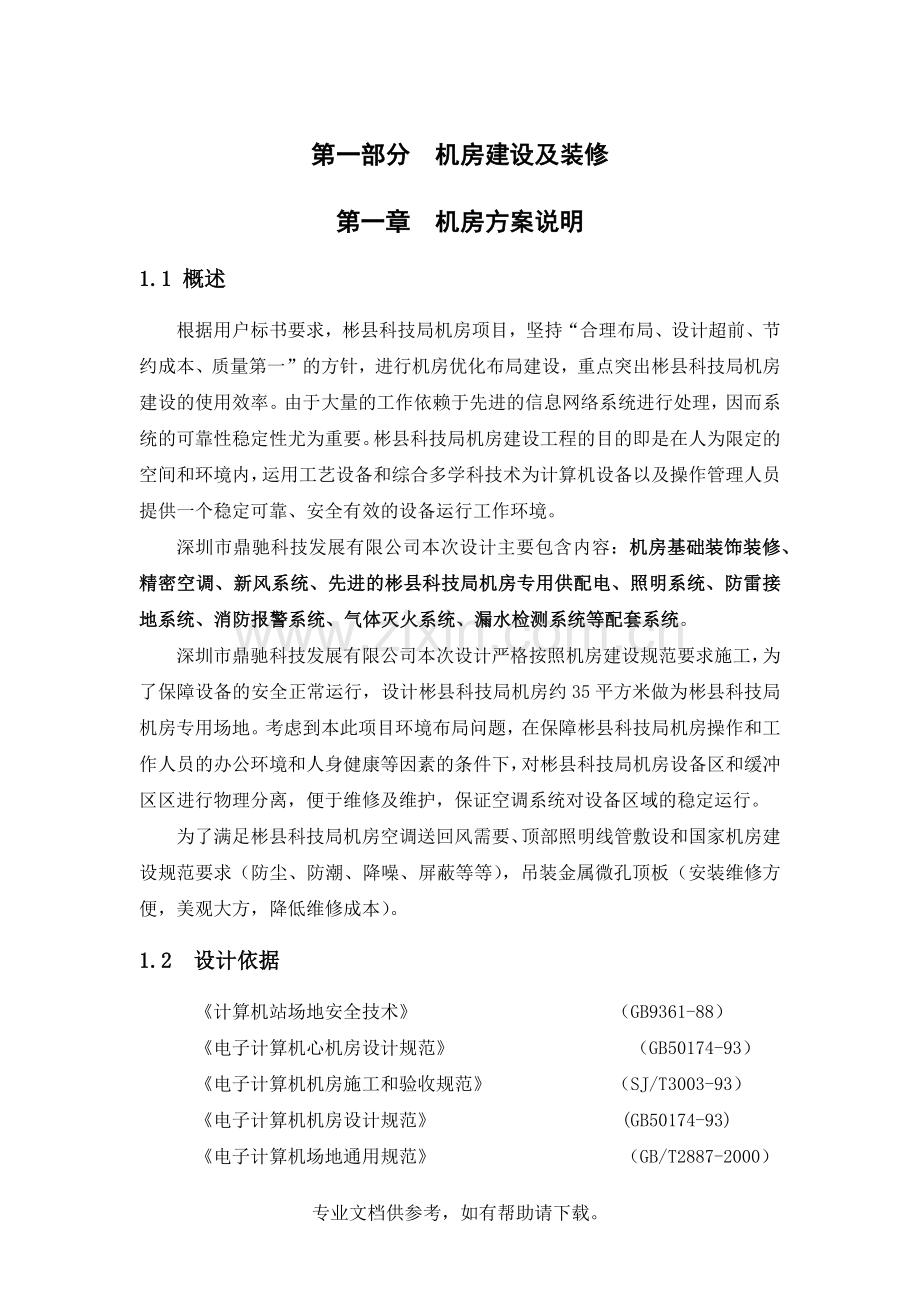

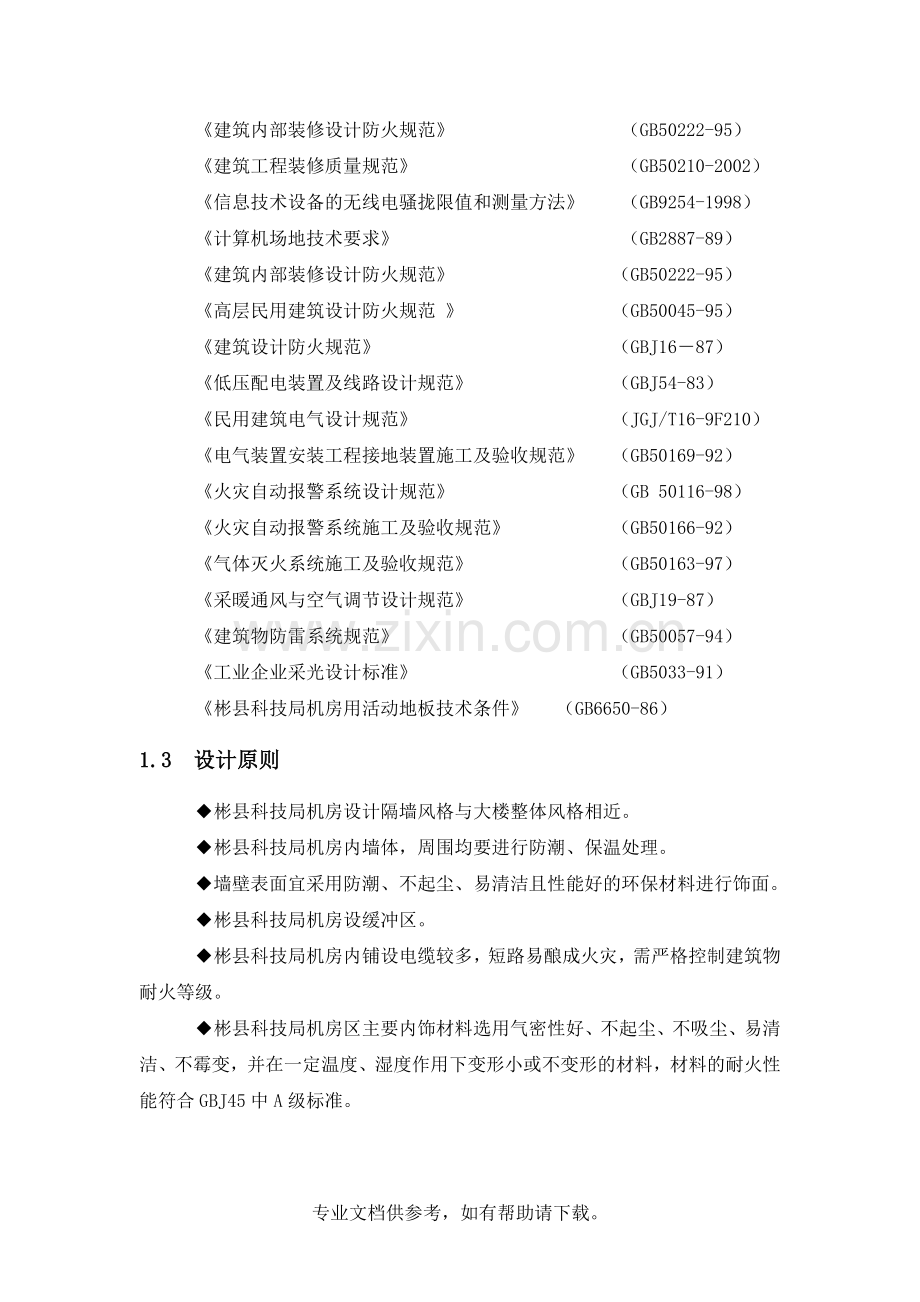

第一部分 机房建设及装修第一章 机房方案说明1.1 概述根据用户标书要求，彬县科技局机房项目，坚持“合理布局、设计超前、节约成本、质量第一”的方针，进行机房优化布局建设，重点突出彬县科技局机房建设的使用效率。由于大量的工作依赖于先进的信息网络系统进行处理，因而系统的可靠性稳定性尤为重要。彬县科技局机房建设工程的目的即是在人为限定的空间和环境内，运用工艺设备和综合多学科技术为计算机设备以及操作管理人员提供一个稳定可靠、安全有效的设备运行工作环境。深圳市鼎驰科技发展有限公司本次设计主要包含内容：机房基础装饰装修、精密空调、新风系统、先进的彬县科技局机房专用供配电、照明系统、防雷接地系统、消防报警系统、气体灭火系统、漏水检测系统等配套系统。深圳市鼎驰科技发展有限公司本次设计严格按照机房建设规范要求施工，为了保障设备的安全正常运行，设计彬县科技局机房约35平方米做为彬县科技局机房专用场地。考虑到本此项目环境布局问题，在保障彬县科技局机房操作和工作人员的办公环境和人身健康等因素的条件下，对彬县科技局机房设备区和缓冲区区进行物理分离，便于维修及维护，保证空调系统对设备区域的稳定运行。为了满足彬县科技局机房空调送回风需要、顶部照明线管敷设和国家机房建设规范要求（防尘、防潮、降噪、屏蔽等等），吊装金属微孔顶板（安装维修方便，美观大方，降低维修成本）。1.2 设计依据 计算机站场地安全技术 （GB9361-88） 电子计算机心机房设计规范 （GB50174-93）电子计算机机房施工和验收规范 （SJ/T3003-93）电子计算机机房设计规范 (GB50174-93)电子计算机场地通用规范 （GB/T2887-2000）建筑内部装修设计防火规范 （GB50222-95）建筑工程装修质量规范 （GB50210-2002）信息技术设备的无线电骚拢限值和测量方法 （GB9254-1998）计算机场地技术要求 （GB2887-89）建筑内部装修设计防火规范 （GB50222-95）高层民用建筑设计防火规范 （GB50045-95）建筑设计防火规范 （GBJ1687）低压配电装置及线路设计规范 （GBJ54-83）民用建筑电气设计规范 （JGJ/T16-9F210）电气装置安装工程接地装置施工及验收规范 （GB50169-92）火灾自动报警系统设计规范 （GB 50116-98）火灾自动报警系统施工及验收规范 （GB50166-92）气体灭火系统施工及验收规范 （GB50163-97）采暖通风与空气调节设计规范 （GBJ19-87）建筑物防雷系统规范 （GB50057-94）工业企业采光设计标准 （GB5033-91）彬县科技局机房用活动地板技术条件 （GB6650-86）1.3 设计原则彬县科技局机房设计隔墙风格与大楼整体风格相近。彬县科技局机房内墙体，周围均要进行防潮、保温处理。墙壁表面宜采用防潮、不起尘、易清洁且性能好的环保材料进行饰面。彬县科技局机房设缓冲区。彬县科技局机房内铺设电缆较多，短路易酿成火灾，需严格控制建筑物耐火等级。彬县科技局机房区主要内饰材料选用气密性好、不起尘、不吸尘、易清洁、不霉变，并在一定温度、湿度作用下变形小或不变形的材料，材料的耐火性能符合GBJ45中A级标准。尘埃的二次飞扬，对彬县科技局机房内的空气洁净度影响较大，因此装饰材料应选用不易积灰、不易起尘、易于清洁、防火保温的饰面材料，但还应注意此种材料应不产生眩光。彬县科技局机房内铺设防静电地板，地板倾斜度必须保证每米不高于2毫米。彬县科技局机房内所有管道都应进行防锈处理，选质量好的镀锌管材，所有线缆都应用线槽、钢管或金属软管保护并做标识。1.4 设计思想深圳市鼎驰科技发展有限公司在彬县科技局机房设计施工中坚持“有效利用现有空间、布局科学合理、简洁明快、色彩协调”的原则下，主要考虑以下几个方面: 可靠性在设计及选材方面，结合彬县科技局机房特点和使用设备情况，充分考虑到使用长久性。 先进性选材和主要设备的选型在满足实用节约的基础上，具有先进的技术和性能价格比，符合长期稳定原则。灵活性考虑到未来发展的需要，设计应有灵活性、可充扩性，使最少的投资得到更好的保障。安全性在彬县科技局机房安装消防应急照明灯，确保操作管理人员的安全。环保性考虑到环境的重要性，设计时选用对环境安全的材料，并在节约能源、防尘、防噪音、防辐射方面采取有效的措施。根本任务简洁明快，色彩协调，区间划分明确；保证彬县科技局机房设备的可靠性；延长机房设备的使用寿命；保证场地操作管理人员的身心健康及环境的优良。1.5 设计内容通过技术规格书和现场勘察数据，设计内容包括：总体平面布局相关设计指标及环境要求彬县科技局机房装饰、装修（天花板吊顶；门、隔断及铝塑板墙面装饰；防静电地板等）设备供配电系统照明与应急照明系统 消防报警、气体灭火系统 精密空调系统和新风系统 防雷、接地系统1.6 总体平面布局装修总面积约35平方米。设计科学合理的总体平面布局是整个彬县科技局机房建设的关键。深圳市鼎驰科技发展有限公司根据主要设备功能及其系统之间的有机联系和工作流程，考虑由以下区域构建彬县科技局机房：小型机、服务器区是整个系统的心脏，对环境和安全的要求高，故集中布置。考虑到设备的辐射和噪音影响，设备区划分区域参照施工布局图。彬县科技局机房内采用全钢抗静电地板和铝合金微孔方形吊顶板，窗户安装微孔金属百叶窗帘，达到防紫外线的效果；配备合理、舒适的彬县科技局机房照明，使整个彬县科技局机房感觉宽敞明亮，无封闭压抑的感觉。1.7 环境条件及相关指标温、湿度：区 间温 度相 对 湿 度温 度 变 化 率A类区22255%10%5/h不凝露B类区18-2840%-70%10/h不凝露尘埃：彬县科技局机房在静态条件下，粒度0.5m,个数1800/dm3 。静电：计算机工作区域找中、套方、分格、定位弹线-安装固定可调支架和引条铺设活动地板B. 基层处理与清理：活动地板面层的骨架应支承在现浇混凝土上抹水泥砂浆地面或水磨石 楼地面基层上，基层表面应平整、光洁、不起尘土，含水率不大于8。安装前应认真清擦 干净，必要时，在其面上涂刷绝缘脂或清漆。C找中、套方、分格、定位弹线：D. 地板铜带铺设示意图为防止电磁脉冲影响地板下方的各类导线，应在机房的防静电地板下面，敷设电磁泄漏铜网。电磁泄漏铜网采用T2 0. 330 mm紫铜带，按600600 mm间距敷设成网格状，铜带交叉处用焊锡焊接，交叉处上置静电地板金属支架，电磁泄漏铜网与接地汇流排可靠连接。电磁泄漏网敷设示意图2.1.2 吊顶A、彬县科技局机房吊顶吊顶是彬县科技局机房中重要的组成部分。吊顶上部安装着强电、弱电线槽和管线，同时安装着消防灭火系统管路等。深圳市鼎驰科技发展有限公司根据机房规范要求，考虑到彬县科技局机房吊顶必须防尘、防火、吸音性能好、无有害气体释放、抗腐蚀不变形、降低电磁干扰、美观和易于拆装。选用金腾牌铝合金微孔6006000.8方形吊顶板。考虑到彬县科技局机房空调功耗资源影响，彬县科技局机房设计净空间2.7米。微孔板材料采用高标准的预着色铝合金板作基材，无论在质感、强度或耐候性能上都远远超过静电喷涂材料。质感良好、线条美观、色彩柔和、连接紧密，板材后附加吸音防尘材料，从而实现彬县科技局机房内良好的空气循环效果，组成上回风静压空间，并达到所要求的防尘、隔音、防火要求，符合GB 50174-93规范要求及GB 50222-95的要求。非常适用于现代彬县科技局机房上层空间的通风需求。B、吊顶内处理考虑到彬县科技局机房环境的特殊要求，本设计对场地顶部拆除的灯具等线盒部位进行铲平修补处理。场地顶部处理后采用环保材料的防尘漆进行粉刷处理，保证顶部环境达到彬县科技局机房环境要求，并结合铝合金微孔吊顶板形成上回风静压空间。吊顶内的网络线槽、照明线路、通信线路、和消防报警线路均单独采用全钢镀锌全丝吊杆加固。吊顶内线路走向要求横平竖直，并严格按照施工图所标注方位施工，确保以后安装维护方便。按照彬县科技局机房施工规范要求，吊顶内隐藏的大楼上下水管要做拆除处理，要是不能拆除的管道，在做吊顶封装前做漏水检测，如发现存在漏水安全隐患的要提前做防水处理，确保彬县科技局机房设备安全。2.1.3 墙、柱面彬县科技局机房内墙、柱面装修目的是为了保证室内环境使用条件，创造一个舒适美观而整洁的环境，其材料选择应满足不易吸附尘、防火、防潮为宜。按B类彬县科技局机房要求墙面应具备防火、阻燃、防尘、耐划擦，耐侯性强，无眩目感。彬县科技局机房内墙面采用吉祥牌铝塑板（厚度3mm，铝皮厚度12丝）做饰面，并设计翡翠绿色双层腰带使彬县科技局机房更具审美效果。特点：美观大方、防火性能良、抗污染、使用耐久、可防尘、易清洁、保温、抗腐蚀等。燃烧性能B级。工艺要求：墙面铲平、修补处理后采用轻钢龙骨基层。A墙本项目设计墙面为黄河牌UC75主轻钢龙骨泰山牌（9.5mm）石膏板基层铝塑板墙面。轻钢龙骨隔墙内填加防火岩棉（厚度一充实为准）。由于彬县科技局机房场地空间需要，为了最大的利用现有条件和空间，满足视觉效果需要。电源维修插座及照明开关在墙面安装时整体保持一致，使整体效果更加美观。吉祥铝塑板特点：1）、方便用户维修、改造、美观、清洁、舒适。2）、断热、隔音、吸音及抗震，屏蔽效果较好。3）、静电防护涂料处理，辅以接地等施工工艺，具有较好的防静电效果。4）、建筑荷载小，属轻质内墙装饰材料类型。5）、坚固、耐震、防火，能满足现代建筑抗冲击要求，可吸收地震引起的变形力。6）、综合造价合理，综合成本低，表面颜色除标准色外另有多种颜色可选。7）、吉祥铝塑板是以高压低密度聚乙烯(LDPE)为芯层，复合象牙白铝板，并在象牙白铝板表面施加装饰性或保护性涂层的一种高档三层热压复合装饰板材。经得起各种恶劣环境的考验，是高档幕墙装饰的首选材料。检测性能参数：测试项目规范结果单位重量ASTM D792 t3mm=4.6kg/m2 t4mm=5.5kg/m2户外耐温差ASTM D1654无异状热膨胀系数ASTM D6963.010-5-1热变形温度ASTM D648115热传导率ASTM 976 0.102Kcal/m.hr弯曲刚性ASTM C393 14.0x105贯穿阻力ASTM D732 1.650kgf粘着强度ASTM D903 0.74kgf/mm隔音率ASTM E41329弯曲性ASTM D7904055kg/mm2剪切阻力ASTM D7322.6kgf/mm2最小弯曲半径ASTM D790横向45mm 压延方向70mm燃烧扩展度ASTM E84合格散烟度ASTM E8445耐风压性能ASTM E330通过水密性能ASTM E331 通过气密性能ASTM E283 通过B轻钢龙骨及石膏板（1）以优质冷轧连续热镀锌卷板为原材料，材质均匀，强度高、刚度好，保证了轻钢龙骨优异的施工性能，双面镀锌量120g/，高于国家优等品的要求，防锈、耐腐蚀能力强；采用多轧辊生产技术，确保钢带渐进变形，主要应力释放充分，残余应力分布均匀，有效防止吊顶石膏板接缝开裂；任意断面轻钢龙骨全自动生产线和伺服技术，确保产品尺寸精度；安装石膏板时钉入性好，施工省时；品种齐全，囊括市面上所有种类，并可根据客户的特殊要求定制生产（2）普通纸面石膏板，采用高性能护面纸与建筑石膏及特殊添加剂等芯材牢固粘结成型，正面呈灰白色，特点：轻钢龙骨石膏板隔墙具有施工简便，轻、薄、坚固、阻燃、保温、隔音等特点。强度高、韧性好：采用高性能护面纸，确保隔墙吊顶的强度； 握钉力强：发泡率适中，单位面积重量适中，提高施工速度，降低劳动强度；护面纸粘结牢固：工艺、配方先进，不脱纸； 干法作业：工期短，施工便捷，经济高效； 易装饰：饰面工序简易。C防火岩棉岩棉是以天然玄武岩为主要原料，经高温熔融后，由高速离心设备制成人造无机纤维，同时加入特制的粘结剂和防尘油，再经加温固化，制作成各种规格，不同要求的岩棉保温制品。防火岩棉产品熔点高(1150c),抗高温收缩能力强，适用于防火要求较高的场合，如墓墙建筑结构接点间缝金属支撑矿架防火门的制作等。D百叶帘金属百叶的帘片宽度：25MM金属百叶的帘片厚度：0.21MM 金属百叶的帘片韧度：H19 金属百叶的使用方式：外置旋杆、外置旋钮金属百叶的颜色选择：颜色深圳市鼎驰科技发展有限公司可根据型材的颜色搭配通常选用优质金属帘片可以延缓变形度，延长整体使用寿命。 第三章 机房供配电、照明系统一个系统能够正常工作，不仅需要有良好的主设备、性能卓越的UPS电源和安全舒适的工作环境，还需要有一个设计合理、可靠性高的供配电系统。彬县科技局机房设备区内安装一台综合配电柜。3.1 机房供配电系统一个完善的计算机供配电系统是保证计算机设备、场地设备和辅助用电可靠运行的先决条件，彬县科技局机房的建设要求要建立良好的综合性的供配电系统。3.1.1 供电系统A 总述：本次供配电系统是由大楼总配电室提供的一路380V/50Hz动力电源组成的动力电源系统，使彬县科技局机房各用电系统均达到一级供电要求。B. 计算机系统供电：正常情况下，由彬县科技局机房综合配电柜提供的电源经UPS稳频稳压、调整电压波形后为计算机设备供电，同时为UPS后备电池充电；一旦市电停电后，计算机设备由UPS后备电池（延时两小时）经UPS逆变后供电，保证对计算机设备的不间断供电，确保供电的可靠性和质量，保证设备足够的停电过度期。C. 考虑以后扩展，留出一定的备用容量，使整个供配系统安全、优质、稳定、经济且维护简便。3.1.2 配电系统A . 配电柜:配电柜采用放射式和树干式相结合的方式，使集中配电和分散配电（深入负荷区）结合的方式。在彬县科技局机房设备区设综合配电柜一台，供精密空调、维修插座、照明、UPS等系统用电。配电柜均设过流、短路、缺相等保护及电流、电压表、运行信号等指示。除零线汇流排外，均设独立的接地汇流排。计算机配电柜内还增设独立的计算机专用零线汇流排。配电柜中还有电子防雷器及紧急断电装置，确保设备的安全可靠运行。B. 彬县科技局机房设备配电柜: 彬县科技局机房中除主机、 网络设备、终端机等由UPS专业配电柜供电外，机房中还有其他众多的外围辅助设备。C. 电缆敷设，配管配线：动力电缆敷设范围：彬县科技局机房内配电柜前至大楼配电室的各进线电缆及配件安装，由甲方提供到机房。配电柜至机房内各电线电缆由乙方敷设。 （1）所有电源线均采用国内知名免检品牌的津成电缆敷设、铜线均敷设在钢制线槽内，分支穿电线管，末端穿金属包塑软管。计算机专用插座留有1米至1.5米的活动半径。（2）电线管、金属线槽均可靠接地。（3）全部电缆选用阻燃型电力电缆，全部电线采用阻燃塑铜线。3.1.3 配电柜设计方案深圳市鼎驰科技发展有限公司根据彬县科技局机房的规模及设备要求，采用施耐德配件系列配电柜开关，控制线路分配。配电柜安装有电压表、三相电流表、波段开关和市电指示灯，机柜内部安装绝缘板，以防止操作人员触电，机柜采用静电喷塑处理，所设计材料均符合国家标准。其功能特点是：l 技术先进，安全可靠，经济合理，维修方便。l 内置电源防雷器，可防止雷电及电源线路上所产生的感应电压浪涌对计算机系统产生的破坏，并可以监视电源工作状态。l 空调、市电插座等非计算机用电接入配电柜。l 计算机设备用电要经过计算机专用UPS配电柜。 l 采用三相五线制供电和单相三线制供电方式，交流50HZ，380V/220V。l 镀锌钢管，金属接线盒外壳牢固接地，避免因电源波动较大而干扰设备的正常工作。l 配电柜内预留备用开关位置，为彬县科技局机房设备的扩充留有一定的余量。l 机房墙面安装维修插座；网络服务器区安装地弹插座。l 配电柜下做支架安装固定。l 网络机柜下为双回路输出电源供电系统，每个网络机柜和小型机、服务器下设计安装1套防雷插座。其余的开关插座采用TCL系列。3.2 照明系统彬县科技局机房照明质量的好坏，不仅会影响工作人员的工作效率和身心健康，而且还会影响计算机的可靠运行，因此要对彬县科技局机房照明系统进行科学合理的设计。深圳市鼎驰科技发展有限公司根据彬县科技局机房实际吊顶布置情况，应急照明选用嵌入式筒灯，功能房间全部选用高效格栅荧光灯，配置电子镇流器取代电感镇流器，以符合彬县科技局机房设计要求，减少对计算机干扰， 电子镇流器有几个优点：节能、启动性能好、功率因数高、无音频噪声、无频闪等，更重要的是铲除了彬县科技局机房火灾的重要根源。 所有灯具安装应均匀分布，即应满足彬县科技局机房照度要求，而且还应与吊顶保持协调、美观。控制开关应合理布置于墙、柱面或隔墙包框上，距地板表面 1400mm处。 彬县科技局机房照明系统又分为普通照明和应急照明两大类。3.2.1 标准和要求A. 彬县科技局机房对照明的要求：光线明亮且柔和，照度均匀，无反光，适合人们的生理需要，布局合理且操作方便，为管理人员创造良好的工作环境。B. 彬县科技局机房照明按国家标准JGB/T16-92民用建筑电气设计规范、电子彬县科技局机房设计规范规定：在离地面0.8m处，照度大于250Lx。此处深圳市鼎驰科技发展有限公司根据客户要求，设计为大于400Lx。C.设置安全出口灯。在紧急状态下方便人员安全撤离现场，必须设置安全出口指示标志。3.2.2 照明设计照度：照度400Lx。应急照明：照度45Lx.。灯具选择及布置：本设计深圳市鼎驰科技发展有限公司根据彬县科技局机房电气设计规范对照度的要求彬县科技局机房服务器区：照度400Lx。机房照明：照明线缆为津成BV2.5m3。由于彬县科技局机房计算机工作区相对集中，决定采用飞利浦320W荧光灯具（嵌入式安装）照明方式，达到光线流畅、统一的效果。在灯的布置上，深圳市鼎驰科技发展有限公司根据安装高度（即吊顶高度）决定灯具间隔，并充分考虑到照度均匀性和有效抑制眩光等因素。办公室照明：为了保障工作人员身心健康，达到光线流畅、统一的效果。把原彬县科技局机房内荧光灯拆除并根据设计要求安装新的灯具。荧光灯具选用不锈钢格栅灯具。具有造型新颖、豪华大方、光照率高等特点。 3.2.3 应急照明应急照明又称事故照明，是在正常照明因故障或停电熄灭时提供的照明。国家标准电子机房设计规范中规定：主机室及已记录的媒体存放间中距地面 0.8米处的测量照度不应低于10LX，主通道及有关房间中照度不应低于5LX。此外应急照明的电源控制要能快速、可靠地自动投入，且与正常照明电源联动，即在正常照明断电后应急照明的电源应能迅速、可靠地接通。A彬县科技局机房采用应急专用照明筒灯。正常情况下不点亮，当市电停电时，自动切换至UPS电源供电，经由配电柜开关控制。B彬县科技局机房出口设置安全出口指示标志灯，由UPS应急电源供给。 3.2.4 照明灯具的控制方式采用集中闸控和分散控制结合的方式，即辅助房间设墙面TCL跷板开关，彬县科技局机房区的照明由配电柜中的开关直接控制（也可用跷板开关控制）。l 暗装跷板开关地板.1.4米l 吊顶上安装应急照明筒灯，彬县科技局机房出口安装安全出口指示灯。l 墙上暗装维修插座距地板0.3米l 地板下动力、维修插座贴地安装计算机设备和其他辅助设备的UPS供电插座均安装在抗静电活动地板上。 3.3 维修插座彬县科技局机房内办公区采用地弹五孔插座。第四章 防雷、安全接地系统4.1 设计原则、原理彬县科技局机房防雷设计所考虑到的防护对象有三：大楼配电室、彬县科技局机房配电柜和机房网络设备。它所对付的自然灾害分两方面，即闪电直击建筑物和闪电的电磁脉冲对建筑物、人和设备的袭击。前者（即室外防雷）主要靠建筑物的避雷装置，后者（即室内防雷，亦为重点）就是LEMP（闪电的电磁脉冲辐射）其涉及的防雷范围及措施要广泛、复杂得多，且与前者有不可分割的联系。本项目防雷的技术原则强调全方位防护，综合治理，层层设防，把防雷看作一个系统工程，要求将外部防雷和内部防雷结合在一起统一考虑。对于已装有外部防雷设施的建筑物，一定要加装内部防雷设施。随着信息化系统的推广和普及，各种高、精、尖的设备已来到我们的身边，而设备的先进化，导致其对浪涌电压更加敏感。因雷电及各种浪涌导致的系统瘫痪、设备损坏甚至人员伤亡比比皆是，造成不计其数的人力和物力损失，其间接损失及政治影响更是无法估算。 本项目防雷技术的原则强调全方位防护，综合治理，层层设防，把防雷看作一个系统工程，深圳市鼎驰科技发展有限公司根据不同的特性给予相应而全面的防护。深圳市鼎驰科技发展有限公司根据气象、公安部门的有关规定，要求在内部的各系统上统一安装防雷设备，以便于提高整体抗雷击和过电压的防护能力。4.2 雷电引入途径雷电过电压对大楼内部电子设备的损害主要有以下三个途径：u 直击雷经过接闪器（如避雷针、避雷带、避雷网等）直接放入大地，导致地网地电位上升，高电压由设备接地线引入电子设备造成地电位反击；u 电流经引下线入地时，在引下线周围产生磁场，引下线周围的各种金属管（线）上经感应而产生过电压；u 大楼或彬县科技局机房的电源线和通信线、网络线、天馈线或这类电缆的金属外套等在大楼外受直击雷或感应雷而加载的雷电压及过电流沿线窜入，入侵电子设备。4.2.1 项目概述A、采用标准化的防雷电产品，使其便于维护LEIK防雷产品资质齐全（检测报告、CE认证、太平洋责任保险等，LEIK系列防雷产品性能优越，品质保证，能够防护和消除电源、通信和数据网线上的各种浪涌电压电流，其性能符合VDC、IEC和GB相关标准，并通过国内信息产业部、邮电、铁道、电力等有关权威检测机构的检测认证和公安部、军队的销售入网许可证。B、所选用产品技术先进，质量可靠，性能价格比合理OBO电源防雷器采用模块化设计生产，可在不断电的情况下进行简单的插拔来更换损坏的模块而无需更换底座，即方便维护又节省费用。C、总体规划合理，工艺美观，方便分布实施防雷工程的设计、施工全部由具有专业的人员来完成，在施工过程中严格按照国家相关标准（GB50057-94建筑物防雷设计规范、GB50343-2004建筑物电子信息系统防雷技术规范等）进行施工。4.2.2 设计依据建筑物防雷设计规范GB50057-94 （2000年版）建筑物电子信息系统防雷技术规范GB50343-2004电力设备过电压保护设计技术规程GB64-83电子设备雷击保护导则GB7450-87IEC 61312-1雷电电磁脉冲的防护 第一部分 通则IEC 61312-2雷电电磁脉冲的防护 第二部分 屏蔽，等电位连接和接地IEC 61312-3雷电电磁脉冲的防护 第三部分 过电压保护装置的要求所选产品性能指标。4.2.3 防范措施A电源第一级电源防雷（有效防止直击雷、感应雷和雷电侵入波的危害）：GB50343-2004建筑物电子信息系统技术规范、GB50057-94建筑物防雷设计规范第六章“防雷击电磁脉冲”中第6.4.7条：“在LPZ0A或LPZ0B区与LPZ1区交界处，在从室外引来的线路上安装的SPD，应选用符合级分类试验的产品。应按本章第6.3.4条的规定确定通过SPD的10/350s雷电流幅值。SPD标称放电电流In不宜小于50 KA” 。B电源第二级电源防雷（消除第一级的残流、残压；防止开关操作过电压、感应过电压、反射波效应过电压的危害）： 保护级别：第二级电源防雷；所选产品：1EIK V20-C/3+NPE/AS限压型三相电源防雷器附带声光报警模块；安装地点：彬县科技局机房配电柜总断路器输出端（UPS前端）；保护范围：该配电箱所控制供电线路、设备及用电设备；保护方式：分别在L-N、N-PE间进行保护；泄 流 量：每块V20-C 40 KA（8/20s），每块NPE模块50KA；防雷器采用模块化设计，安装维护十分方便。C电源第三级防雷（能有效消除开关操作过电压、感应过电压的危害）：保护级别：第三级电源防雷；CNS3-D-PRC所选产品：德国OBO CNS3-D-PRC精细保护型单相电源防雷器。安装地点：彬县科技局机房贵重网络设备前端；保护范围：所保护的贵重网络设备；保护方式：将电压限制在特定水平，分别在L-N、N-PE间进行保护；泄 流 量：最大放电电流20KA（8/20s）；是为电子终端设备而特别设计的精细电源保护产品。LED监视设备额定负载电流达到10A内置可恢复过载保护器提供3个插口Y型电路4.2.4 安全接地系统彬县科技局机房内的电子计算机及网络设备为了防止干扰和抑制噪声，保证设备稳定可靠的工作和安全，设计机房接地系统。 A接地模块特点低电阻接地模块是一种以非金属材料为主的接地体。它由导电性、稳定性较好的非金属矿物和电解物质组成，可用作建筑物（构筑物）的防雷接地、防静电接地、交流工作接地、直流工作接地、安全保护接地以及其它目的接地体。低电阻接地模块执行企业标准：Q/20184261881999。B性能特点（1） 耐腐蚀、无毒害、安装方便；（2） 能吸湿保湿、接地电阻低，要比相同尺寸的钢管接地体低22%40%；（3） 耐大电流冲击、阻值不增大，也无变硬、发脆、断裂现象；（4） 在高土壤电阻率地层接地，能有效地降低接地电阻；（5） 接地电阻受季节影响小，阻值能保持长期稳定。（6） 接地电阻稳定性高。（7） 寿命达50年以上。C工作原理本低电阻接地模块内置有金属极芯，将其与被保护对象的地线相连接，使入地电流迅速泄放到大地。该接地模块能获得低的接地电阻，其机理：增大了接地体本身的散流面积，减少了接地体与土壤层间的接触电阻，具有强吸湿保温能力，充分发挥了模块材料的导电作用。考虑到彬县科技局机房的抗静电要求，对抗静电活动地板进行可靠的接地处理，并敷设静电泄漏装置。计算机安全接地：深圳市鼎驰科技发展有限公司根据彬县科技局机房计算机系统的要求，彬县科技局机房除设置交流工作地、防雷保护地、工作保护接地之外，还需设置直流工作接地。彬县科技局机房由于人员行走与地面磨擦、机器运转等原因，都会产生高频静电，若不及时泄放，将会危及人身安全及机器的运转。因此，彬县科技局机房要求直流接地电阻4，深圳市鼎驰科技发展有限公司可做到电阻1。计算机专用安全接地系统包括计算机的直流地、保护地及等电位处理。(1)、直流地：它是保证计算机内部数字电路具有稳定的基准电位而设置的接地，是计算机正常运行所需要的接地。计算机系统的直流地是计算机系统中所有逻辑电路的共同参考点。设计直流地有两个基本目的：消除各电路电流流经一个公共地线阻抗时所产生的噪声电压；避免受磁场和地电位差的影响。如果接地方式处理不好就会形成噪声藕合。(2)、保护地：即按最小设计阻值对计算机信息系统（场地）进行电压泄流排放，进而对计算机等设备进行安全保护。(3)、等电位是减少电气火灾，减少设备电气事故的一个重要措施.考虑到彬县科技局机房的抗静电要求，对抗静电活动地板进行可靠的接地处理，地板下均敷设静电泄漏网,抗干扰静电泄漏网（600600铺设）与室外计算机地线相联接时，串1M限流电阻，技术科学先进，从而质量得以可靠保证。l 安全接地布线系统示意图如下：第五章 机房设备5.1 UPS供电系统(延时两小时)5.1.1 爱克赛产品执行标准爱克赛UPS采用的所有设备及备品备件的设计、制造、检查、试验及特性都应遵照最新版IEC标准和中国国家标准（GB标准）及国家电力行业标准（DL标准）。主要标准如下：l GB7260 不间断电源设备l 符合国标SJ/T 10541-1994抗干扰型交流稳压电源通用技术条件l 符合国标SJ/T 10542-1994抗干扰型交流稳压电源通用测试方法l 电气安全符合GB 4793.1-1995测量、控制和试验室用电气设备的安全要求 第一部分：通用要求l CSA C22.2 NO.107.1M91(Canadian Standard Association)商用和工业用电源生产规范l IEC801-2(International Electromechanical Commission)用于电磁兼容性，抗静电放电的质量管理。l IEC 146.4(International Electromechanical Commission)用于电源的测试仪器和测试方法管理。l ANSIC 62.41-1980.AandB级(American National Standard)，抗瞬态浪涌抑制能力标准l FCC Rules and Regulation 4.7Part15, subpartJ: Class(Federal Communication Commission) 抗电磁干扰标准l MILHDBK217E(Military Handbook) 军用电子设备可靠性预测计算手册。按照IS09001：2000质量标准，检测产品质量标准,在此基础上，所有的EKSI系列交、直流稳压电源、EKSI系列UPS产品均经相关质量检测机构进行技术认证，并均通过上述各项质量控制标准。例如：l DL/T5044 火力发电厂、变电所直流系统设计技术规定l DB-50065 交流电气装置的接地设计规范l UL1778标准l CULCAN/CSA.C22.2标准l EN50091标准l EN500912及EN500822标准l ANS1.C62.41,A及B级标准等B、爱克赛阀控式密封免维护蓄电池严格执行：1）YD/T799-2002通信用阀控式密封铅酸蓄电池2）DL/T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程所有标准都是最新版本，如标准间出现矛盾时，则按最高标准执行或按双方商定的标准执行5.1.2 工频UPS与高频UPS的优劣A、高频机与工频机区别定义（1）高频机：利用高频开关技术，以高频开关元件替代整流器和逆变器中的工频变压器的UPS，俗称高频机，高频机体积小、效率高。（2）工频机：采用工频变压器作为整流器与逆变器部件的UPS俗称工频机，主要特点是主功率部件稳定可靠、过负荷能力和抗冲击能力强。B、高频机VS工频机（1）高频机不带隔离变压器，其输出零线存在高频电流，主要来自市电电网的谐波干扰、UPS整流器和高频逆变器脉动电流、
