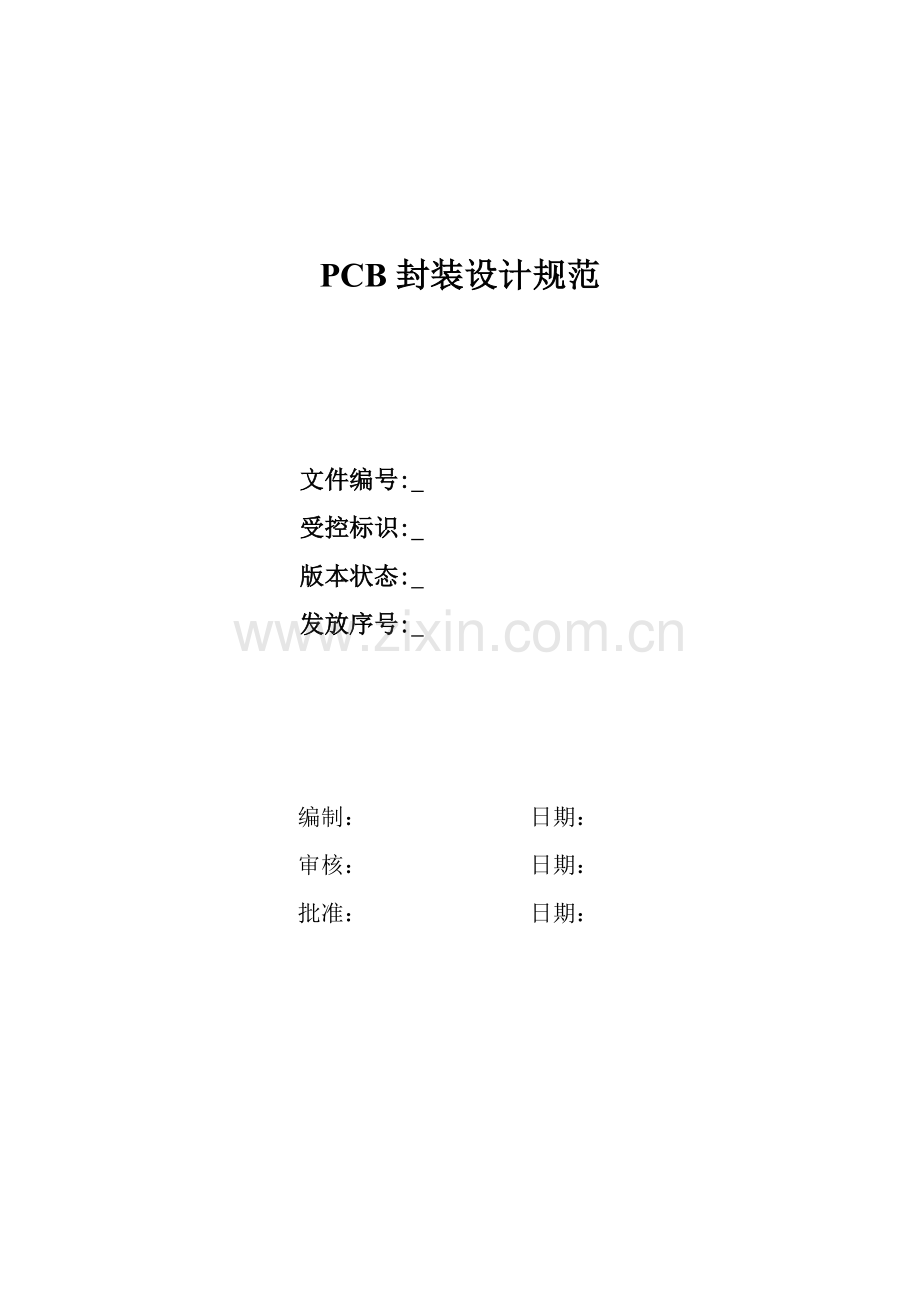

PCB封装设计规范

文件编号:
受控标识:
版本状态:
发放序号:

编制： 日期：
审核： 日期：
批准： 日期：

目 录
1、目 的 3
2、适用范围 4
3、职 责 4
4、术语定义 4
5、引用标准 4
6、PCB封装设计过程框图 4
7、SMC（表面组装元件）封装及命名简介 5
8、SMD（表面组装器件）封装及命名简介 6
9、设计规则 6
10、PCB封装设计命名方式 7
11、PCB封装放置入库方式 7
12、封装设计分类 7
12.1、矩形元件（标准类） 7
12.2、圆形元件（标准类） 16
12.3、小外形晶体管（SOT）及二极管（SOD）（标准类） 18
12.4、集成电路（IC）（标准类） 24
12.5、微波器件（非标准类） 34
12.6、接插件（非标准类） 36

1、目的
本规范是为电子元器件的表面属性提供模版信息，即为表面器件焊盘图形设计提供模版尺寸，外形以及公差，以便检查和测试，确保表面装配产品的可靠性，从而规范电子元器件的PCB封装设计
2、适用范围
本规范适用于研发中心PCB部所有PCB封装的设计。
3、职 责
PCB封装库评审由PCB部门经理与工艺部门经理共同评审完成，特殊封装除外。
PCB部门专职PCB封装设计人员负责PCB封装库的设计、评审和更新。
4、术语定义
PCB（Print circuit Board)：印刷电路板
Footprint：封装
IC（integrated circuits）：集成电路
SMC（Surface Mounted Components）：表面组装元件
SMD（Surface Mounted Devices）：表面组装器件
5、引用标准
下列标准包含的条文，通过在本规范中引用而构成本规范的条文。在规范归档时，所示版本均为有效。所有规范都会被修订，使用本规范的各方应探讨，使用下列标准最新版本的可能性。
IPC Batch Footprint Generator Reference
IPC-7351 Generic Requirements for Surface Mount Design and Land Pattern Standard
IPC-SM-782A Surface Mount Design and Land Pattern Standard
《表面组装技术基础与可制造性设计》
6、PCB封装设计过程框图

器件部SCH封装库设计完成后，把DATASHEET输入给PCB部封装设计人员
设计PCB器件封装
评审
载入PCB封装库更新上传
封装设计人员把PCB封装定义名称返回给器件部SCH封装设计人员与之统一
通过
不通过

图 6.1 PCB封装设计过程框图
7、SMC（表面组装元件）封装及命名简介
SMC主要是指无源元件的机电元件，包括各种电阻器、陶瓷电容器、铝电解电容器、电感器、磁珠、陶瓷振子、滤波器、电阻网络、电容网络、微调电容器、电位器、各种开关、继电器、连接器等，封装形状有矩形、圆柱形、复合形和异形。
SMC的封装是以元件的外形尺寸来命名的，其标称以3位或4位数字来表示，SMC的封装命名及标称已经标准化。
SMC常用外形尺寸长度和宽度命名，来标志其外形大小，通常有公制（mm）和英制（inch）两种表示方法。
公制（mm）/英制（inch）转换式如下：
25.4mm×英制（inch）尺寸=公制（mm）尺寸
例如：0805（0.08inch×0.05inch）英制转换为公制
元件长度=25.4mm×0.08=2.032≈2.0mm
元件宽度=25.4mm×0.05=1.27≈1.25mm
0805的公制表示法为2125（2.0mm×1.25mm）
8、SMD（表面组装器件）封装及命名简介
SMD主要是指有源器件，包括半导体分立器件（二极管、三极管和半导体特殊器件）、集成电路。
SMD是贴在PCB表面的，而不是插在PCB通孔中；SMD的体积小、重量轻、速度快；SMD可以两面贴装，焊接质量好、可靠性高。
SMD封装命名是以器件的外形命名的。
SMD的引出脚有羽翼形（GULL）、J形、球形、和无引线引线框架形。
SMD的封装形式有：
SOP(Small Outline Packages)羽翼形小外形塑料封装，其中包括SOIC（Small Outline Integrated Circuits）小外形集成电路，SSOIC（Shrink Small Outline Integrated Circuits）缩小型小外形集成电路，TSOP（Thin Small Outline Package）薄型小外形封装；
SOJ(Small Outline Integrated Circuits) ，J形小外形塑料封装；
PLCC(Plastic Leaded Chip Carriers)塑封J形引脚芯片载体；
BGA(Ball Grid Array/Chip Scale Package)球形栅格阵列，根据材料和尺寸可分为六个类型：PBGA（Plastic Ball Grid Array）塑料封装BGA，CBGA（Ceramic Ball Grid Array）陶瓷封装BGA，CCGA（Ceramic Column BGA）陶瓷柱状封装BGA，TBGA（Tape Ball Grid Array）载带BGA，µBGA（微型BGA）芯片级封装，FC-PBGA（Flip Chip Plastic Ball Grid Array）倒装芯片塑料封装BGA；
CSP(Chip Scale Package)又称µBGA；
QFN(Quad Flat No-lead)四方形扁平无引线引线框架封装。
9、设计规则
由RF或控制人员预先给出需要设计PCB封装器件的DATASHEET至PCB封装设计人员，同时转给原理图封装设计人员同步设计原理图封装，同步设计完成后需统一其命名方式，即PCB封装的命名与原理图封装载入PCB设计时的封装命名一致，否则无法导入PCB设计。
设计PCB时，必须使用我司标准的PCB封装库，不得自己创建PCB封装库。
PCB封装库在不同的项目设计里同种类型器件必须使用同种类型的PCB封装库，保证PCB封装库的唯一性与统一性，从而提高设计的正确率。
非标准且无明显方向性的PCB封装有输入输出要求的必须在相应管脚增加输入（IN）输出(OUT)标识，有极性的器件PCB封装必须增加极性标识；标准且有方向性的PCB封装必须给出1Pin标识。
有引脚序号标识的器件按DATASHEET标明PCB封装焊盘的引脚顺号，DATASHEET引脚序号标识含糊不清或根本没有标识引脚序号的按IC管脚焊盘序号来标识，即逆时针顺序标识。
同一个PCB封装里不能有相同的引脚序号出现。
PCB封装保存时封装信息包含PCB封装“命名”，该封装“高度”等，如有其他的可增加“描述”等。
属IPC标准封装的参考IPC标准封装来设计PCB封装库；除IPC标准封装以外，DATASHEET有推荐封装的采用推荐封装设计PCB封装，特殊情况除外；非标准封装采用我司规定的标准来设计PCB封装。
所有封装均用PAD设计焊盘；用PAD或keepout层设计定位孔；丝印与PADS的距离≥10mil。
设计PCB封装外形丝印要求≥其自身的最大尺寸，IC除外。
设计IC PCB封装自动生成的PAD上有过孔（VIA）时，其过孔的内径为0.25mm，外径为15～20mil。
10、PCB封装设计命名方式
属于规则封装命名方式的统一用IPC的封装命名。
属于不规则的单一的命名统一用其型号的全称命名。
设计人员完成PCB封装设计后，要及时与原理图封装设计同步。
11、PCB封装放置入库方式
目前我司PCB封装库分类有：标识.lib，SMA .lib，电位器.lib，电感.lib，电容.lib，晶体管.lib，电源.lib，开关.lib，插件.lib，微波.lib，功放管.lib，芯片.lib，时钟.lib等等，设计人员根据DATASHEET所属类型自行判断放置入库，如分类不够或不全可适当增减种类，其中设计人员可设计一个“新器件.lib”类别以放置待评审类型或有疑问的PCB封装。
PCB封装放置入库时以它封装本身的1pin中心或器件本身中心点为原点放置。
12、封装设计分类
电阻电容，晶体管，集成电路（IC），功放管，隔离器与环形器，耦合器，接插件等，分为标准类与非标准类。
12.1、矩形元件（标准类）

贴片电阻封装实际尺寸：

图12.1 贴片电阻封装实际尺寸

表12.1贴片电阻封装实际尺寸
mm(in)
component
identifier
L
S
W
T
H
min
max
min
max
min
max
min
max
max
1005（0402）
1.00
1.10
0.40
0.70
0.48
0.60
0.10
0.30
0.40
1608（0603）
1.50
1.70
0.70
1.11
0.70
0.95
0.15
0.40
0.60
2012（0805）
1.85
2.15
0.55
1.32
1.10
1.40
0.15
0.65
0.65
3216（1206）
3.05
3.35
1.55
2.32
1.45
1.75
0.25
0.75
0.71
3225（1210）
3.05
3.35
1.55
2.32
2.34
2.64
0.25
0.75
0.71
5025（2010）
4.85
5.15
3.15
3.92
2.35
2.65
0.35
0.85
0.71
6332（2512）
6.15
6.45
4.45
5.22
3.05
3.35
0.35
0.85
0.71
贴片电阻封装推荐尺寸：

图12.2贴片电阻封装推荐尺寸

表12.2贴片电阻封装推荐尺寸
RLP No.
Component
Identifier mm(in)
Z(mm)
G(mm)
X(mm)
Y(mm)
C(mm)
Placement
grid
ref
ref
100A
1005（0402）
2.20
0.40
0.70
0.90
1.30
2X6
101A
1608（0603）
2.80
0.60
1.00
1.10
1.70
4X6
102A
2012（0805）
3.20
0.60
1.50
1.30
1.90
4X8
103A
3216（1206）
4.40
1.20
1.80
1.60
2.80
4X10
104A
3225（1210）
4.40
1.20
2.70
1.60
2.80
6X10
105A
5025（2010）
6.20
2.60
2.70
1.80
4.40
6X14
106A
6332（2512）
7.40
3.80
3.20
1.80
5.60
8X16

贴片电容封装实际尺寸：

图12.3 贴片电容封装实际尺寸

表12.3 贴片电容封装实际尺寸
Component
Identifier
mm(in)
L
S
W
T
H
min
max
min
max
min
max
min
max
max
1005（0402）
0.90
1.10
0.30
0.65
0.40
0.60
0.10
0.30
0.60
1310（0504）
1.02
1.32
0.26
0.72
0.77
1.27
0.13
0.38
1.02
1608（0603）
1.45
1.75
0.45
0.97
0.65
0.95
0.20
0.50
0.85
2012（0805）
1.80
2.20
0.30
1.11
1.05
1.45
0.25
0.75
1.10
3216（1206）
3.00
3.40
1.50
2.31
1.40
1.80
0.25
0.75
1.35
3225（1210）
3.00
3.40
1.50
2.31
2.30
2.70
0.25
0.75
1.35
4532（1812）
4.20
4.80
2.30
3.46
3.00
3.40
0.25
0.95
1.35
4564（1825）
4.20
4.80
2.30
3.46
6.00
6.80
0.25
0.95
1.10
贴片电容封装推荐尺寸：

图12.4 贴片电容封装实际尺寸

表12.4 贴片电容封装实际尺寸
RLP No.
Component
Identifier
mm(in)
Z(mm)
G(mm)
X(mm)
Y(mm)
C(mm)
Placement
grid
ref
ref
130A
1005(0402)
2.20
0.40
0.70
0.90
1.30
2X6
131A
1310(0504)
2.40
0.40
1.30
1.00
1.40
4X6
132A
1608(0603)
2.80
0.60
1.00
1.10
1.70
4X6
133A
2012(0805)
3.20
0.60
1.50
1.30
1.90
4X8
134A
3216(1206)
4.40
1.20
1.80
1.60
2.80
4X10
135A
3225(1210)
4.40
1.20
2.70
1.60
2.80
6X10
136A
4532(1812)
5.80
2.00
3.40
1.90
3.90
8X12
137A
4564(1825)
5.80
2.00
6.80
1.90
3.90
14X12
贴片电感封装实际尺寸：

图12.5 贴片电感封装实际尺寸

表12.5 贴片电感封装实际尺寸
Component
Identifier(mm)
L(mm)
S(mm)
W1(mm)
W2(mm)
T(mm)
H1(mm)
H2(mm)
min
max
min
max
min
max
min
max
min
max
max
max
2012 chip
1.70
2.30
1.10
1.76
0.60
1.20
---
---
0.10
0.30
1.20
---
3216 chip
2.90
3.50
1.90
2.63
1.30
1.90
---
---
0.20
0.50
1.90
---
4516 chip
4.20
4.80
2.60
3.53
0.60
1.20
---
---
0.30
0.80
1.90
---
2825 prec.w/w
2.20
2.80
0.90
1.62
1.95
2.11
2.10
2.54
0.37
0.65
2.29
0.07
3225 prec.w/w
2.90
3.50
0.90
1.83
1.40
1.80
---
---
0.50
1.00
2.00
0.50
4532 prec.w/w
4.20
4.80
2.20
3.13
3.00
3.40
---
---
0.50
1.00
2.80
0.50
5038 prec.w/w
4.35
4.95
2.81
3.51
2.46
2.62
3.41
3.81
0.51
0.77
3.80
0.76
3225/3230 molded
3.00
3.40
1.60
2.18
1.80
2.00
2.30
2.70
0.40
0.70
2.40
0.51
4035 molded
3.81
4.32
0.81
1.60
1.20
1.50
2.92
3.18
1.20
1.50
2.67
1.27
4532 molded
4.20
4.80
2.30
3.15
2.00
2.20
3.00
3.40
0.65
0.95
3.40
0.50
5650 molded
5.30
5.50
3.30
4.32
3.80
4.20
4.70
5.30
0.50
1.00
5.80
1.00
8530 molded
8.25
8.76
5.25
6.04
1.20
1.50
2.92
3.18
1.20
1.50
2.67
1.27

贴片电感封装推荐尺寸：

图12.6 贴片电感封装推荐尺寸

表12.6贴片电感封装推荐尺寸
RLP No.
Component
Identifier(mm)
Z(mm)
G(mm)
X(mm)
C(mm)
Y(mm)
Placement
grid
ref
rfe
160
2012 chip
3.00
1.00
1.00
2.00
1.00
4X8
161
3216 chip
4.20
1.80
1.60
3.00
1.20
6X10
162
4516 chip
5.80
2.60
1.00
4.20
1.60
4X12
163
2825 Prec
3.80
1.00
2.40
2.40
1.40
6X10
164
3225 Prec
4.60
1.00
2.00
2.80
1.80
6X10
165
4532 Prec
5.80
2.20
3.60
4.00
1.80
8X14
166
5038 Prec
5.80
3.00
2.80
4.40
1.40
8X14
167
3225/3230 Molded
4.40
1.20
2.20
2.80
1.60
6X10
168
4035 Molded
5.40
1.00
1.40
3.20
2.20
8X12
169
4532 Molded
5.80
1.80
2.40
3.80
2.00
8X14
170
5650 Molded
6.80
3.20
4.00
5.00
1.80
12X16
171
8530 Molded
9.80
5.00
1.40
7.40
2.40
8X22
钽电容封装实际尺寸：

图12.7 钽电容封装实际尺寸

图12.7 钽电容封装实际尺寸
Component
Identifier
(mm)
L(mm)
S(mm)
W1(mm)
W2(mm)
T(mm)
H1(mm)
H2(mm)
min
max
min
max
min
max
min
max
min
max
min
max
3216
3.00
3.40
0.80
1.74
1.17
1.21
1.40
1.80
0.50
1.10
0.70
1.80
3528
3.30
3.70
1.10
2.04
2.19
2.21
2.60
3.00
0.50
1.10
0.70
2.10
6032
5.70
6.30
2.50
3.54
2.19
2.21
2.90
3.50
1.00
1.60
1.00
2.80
7343
7.00
7.60
3.80
4.84
2.39
2.41
4.00
4.60
1.00
1.60
1.00
3.10

钽电容封装推荐尺寸：

图12.8钽电容封装推荐尺寸

表12.8钽电容封装推荐尺寸
RLP No.
Component
Identifier(mm)
Z(mm)
G(mm)
X(mm)
Y(mm)
C(mm)
Placement
grid
ref
ref
180A
3216
4.80
0.80
1.20
2.00
2.80
6X12
181A
3528
5.00
1.00
2.20
2.00
3.00
8X12
182A
6032
7.60
2.40
2.20
2.60
5.00
8X18
183A
7343
9.00
3.80
2.40
2.60
6.40
10X20

12.2、圆形元件（标准类）
贴片二极管封装实际尺寸：

图12.9 贴片二极管封装实际尺寸

表12.9 贴片二极管封装实际尺寸
Component
Identifier
Mm(in)
L(mm)
S(mm)
W(mm)
T(mm)
Component
type
min
max
min
max
min
max
min
max
SOD-80/MLL34
3.30
3.70
2.20
2.65
1.60
1.70
0.41
0.55
Diode
SOD-87/MLL41
4.80
5.20
3.80
4.25
2.44
2.54
0.36
0.50
Diode
2012(0805)
1.90
2.10
1.16
1.44
1.35
1.45
0.23
0.37
0.10mw resistor
3216(1206)
3.00
3.40
1.86
2.31
1.75
1.85
0.43
0.57
0.25mw resistor
3516(1406)
3.30
3.70
2.16
2.61
1.55
1.65
0.43
0.57
0.12w resistor
5923(2309)
5.70
6.10
4.36
4.81
2.40
2.50
0.53
0.67
0.25w resistor

贴片二极管封装推荐尺寸：

图12.10 贴片二极管封装推荐尺寸

表12.10 贴片二极管封装推荐尺寸
RLP No.
Component
Identifier
Mm(in)
Z(mm)
G(mm)
X(mm)
Y(mm)
C(mm)
A
B
Placement
grid
ref
ref
200A
SOD-80/MLL34
4.80
2.00
1.80
1.40
3.40
0.50
0.50
6X12
201A
SOD-87/MLL41
6.30
3.40
2.60
1.45
4.85
0.50
0.50
6X14
202A
2012(0805)
3.20
0.60
1.60
1.30
1.90
0.50
0.35
4X8
203A
3216(1206)
4.40
1.20
2.00
1.60
2.80
0.50
0.55
6X10
204A
3516(1406)
4.80
2.00
1.80
1.40
3.40
0.50
0.55
6X12
205A
5923(2309)
7.20
4.20
2.60
1.50
5.70
0.50
0.65
6X18

12.3、小外形晶体管（SOT）及二极管（SOD）（标准类）
SOT23封装实际尺寸：

图12.11 SOT23封装实际尺寸
表12.11 SOT23封装实际尺寸
Component
Identifier
L(mm)
S(mm)
W(mm)
T(mm)
H(mm)
P(mm)
min
max
min
max
min
max
min
max
max
nom
SOT23
2.30
2.60
1.10
1.47
0.36
0.46
0.45
0.60
1.10
0.95

SOT23封装推荐尺寸：

图12.12 SOT23封装推荐尺寸
表12.12 SOT23封装推荐尺寸
RLP No.
Component
identifier
Z(mm)
G(mm)
X(mm)
Y(mm)
C(mm)
E(mm)
Placement
Gird
ref
ref
ref
210
SOT23
3.60
0.80
1.00
1.40
2.20
0.95
8X8
SOT89封装实际尺寸：

图12.13 SOT89封装实际尺寸
表12.13 SOT89封装实际尺寸
Component
Identifier
L(mm)
T(mm)
W1(mm)
W2(mm)
W3(mm)
K(mm)
H(mm)
P(mm)
min
max
min
max
min
max
min
max
min
max
min
max
max
nom
SOT89
3.94
4.25
0.89
1.20
0.36
0.48
0.44
0.56
1.62
1.83
2.60
2.85
1.60
1.50
SOT89封装推荐尺寸：

图12.14 SOT89封装推荐尺寸
表12.14 SOT89封装推荐尺寸
RLP No.
Component
Identifier
Z
(mm)
Y1
(mm)
X1
(mm)
X2(mm)
X3(mm)
Y2(mm)
Y3(mm)
E(mm)
Placement
grid
min
max
min
max
ref
ref
nom
215
SOT89
5.40
1.40
0.80
0.80
1.00
1.80
2.00
2.40
4.60
1.50
12X10
SOD123封装实际尺寸：

图12.15 SOD123封装实际尺寸
表12.15 SOD123封装实际尺寸
Component
Identifier
L(mm)
S(mm)
W1(mm)
W2(mm)
T(mm)
H
min
max
min
max
min
max
min
max
min
max
max
SOD123
3.55
3.85
2.35
2.93
0.45
0.65
1.40
1.70
0.25
0.60
1.35
SMB
5.21
5.59
2.17
3.31
1.96
2.21
3.30
3.94
0.76
1.52
2.41
SOD123封装推荐尺寸：

图12.16 SOD123封装推荐尺寸
表12.16 SOD123封装推荐尺寸
RLP No.
Component
Identifier
Z(mm)
G(mm)
X(mm)
Y(mm)
C(mm)
Placement
grid
ref
ref
220A
SOD123
5.00
1.80
0.80
1.60
3.40
4X12
221A
SMB
6.80
2.00
2.40
2.40
4.40
8X16
SOT143封装实际尺寸：

图12.17 SOT143封装实际尺寸
表12.17 SOT143封装实际尺寸
Component
Identifier
L(mm)
S(mm)
W1(mm)
W2(mm)
T(mm)
P1(mm)
P2(mm)
H(mm)
min
max
min
max
min
max
min
max
min
max
nom
nom
max
SOT143
2.10
2.64
1.00
1.69
0.37
0.46
0.76
0.89
0.25
0.55
1.92
1.72
1.20
SOT143封装推荐尺寸：

图12.18 SOT143封装推荐尺寸
表12.18 SOT143封装推荐尺寸
RLP NO.
Component
Identifier
Z(mm)
G(mm)
X1(mm)
X2(mm)
C
E1
E2
Y
Placement
grid
min
max
ref
nom
nom
ref
225
SOT143
3.60
0.80
1.00
1.00
1.20
2.20
1.90
1.70
1.40
8X8
SOT223封装实际尺寸：

图12.19 SOT223封装实际尺寸
表12.19 SOT223封装实际尺寸
Component
Identifier
L(mm)
S(mm)
W1(mm)
W2(mm)
T(mm)
H(mm)
P1(mm)
P2(mm)
min
max
min
max
min
max
min
max
min
max
max
nom
nom
SOT223
6.70
7.30
4.10
4.92
0.60
0.88
2.90
3.18
0.90
1.30
1.80
2.30
4.60
SOT223封装推荐尺寸：

图12. 20 SOT223封装推荐尺寸
表12. 20 SOT223封装推荐尺寸
RLP No.
Component
Identifier
Z
(mm)
G
(mm)
X1
(mm)
X2(mm)
Y(mm)
C(mm)
E1(mm)
E2(mm)
Placement
grid
min
max
ref
ref
nom
nom
230
SOT223
8.40
4.00
1.20
3.40
3.60
2.20
6.20
2.30
4.60
18X14

特殊晶体管（DPAK）：

图12.21 特殊晶体管（DPAK）-1

表12.21 特殊晶体管（DPAK）-1
Component
Identifier
L
W1
W2
T1
T2
P1
P2
H
min
max
min
max
min
max
min
max
min
max
basic
basic
Max
TS-003*
9.32
10.41
0.64
0.91
4.35
5.35
0.51
0.80
4.00
5.50
2.28
4.57
2.38
TS-005**
14.60
15.88
0.51
0.91
6.22
6.86
2.29
2.79
8.00
9.00
2.54
5.08
4.83
TO368
18.70
19.10
1.15
1.45
13.30
13.60
2.40
2.70
12.40
12.70
5.45
10.90
5.10

图12.22 特殊晶体管（DPAK）-2
表12.22 特殊晶体管（DPAK）-2
RLP No.
Component
Identifier
Z(mm)
Y1
Y2
X1
X2
C
Placement
Grid
ref
235A
TS-003*
11.20
1.60
6.20
1.00
5.40
7.30
24X16
236
TS-005**
16.60
3.40
9.60
1.00
6.80
10.10
36X24
237
TO268
19.80
3.40
13.40
1.40
13.60
11.40
42X34
12.4、集成电路（IC）（标准类）
所有对称IC都需增加1 pin标识。
SOIC系列封装实际尺寸：

图12.23 SOIC系列封装实际尺寸

表12.23 SOIC系列封装实际尺寸
Compo
nent
Identifier
JEDEC
L(mm)
S(mm)
W(mm)
T(mm)
A(mm)
B(mm)
H(mm)
P
min
max
min
max
min
max
min
max
min
max
min
max
min
max
nom
SO8
MS-012AA
5.80
6.20
3.26
4.55
0.33
0.51
0.40
1.27
3.80
4.00
4.80
5.00
1.35
1.75
1.27
SO8W
---
10.00
10.65
7.46
8.85
0.33
0.51
0.40
1.27
7.40
7.60
5.05
5.45
2.35
2.65
1.27
SO14
MS-012AB
5.80
6.20
3.26
4.55
0.33
0.51
0.40
1.27
3.80
4.00
8.55
8.75
1.35
1.75
1.27
SO14W
---
10.00
10.65
7.46
8.85
0.33
0.51
0.40
1.27
7.40
7.60
8.80
9.20
2.35
2.65

SO16
MS-012AC
5.80
6.20
3.26
4.55
0.33
0.51
0.40
1.27
3.80
4.00
9.80
10.00
1.35
1.75
1.27
SO16W
MS-013AA
10.00
10.65
7.46
8.85
0.33
0.51
0.40
1.27
7.40
7.60
10.10
10.50
2.35
2.65
1.27
SO20W
MS-013AC
10.00
10.65
7.46
8.85
0.33
0.51
0.40
1.27
7.40
7.60
12.60
13.00
2.35
2.65
1.27
SO24W
MO-119AA
10.29
10.64
8.21
9.01
0.36
0.51
0.53
1.04
7.40
7.60
15.54
