桃儿弯矿区超贫磁铁矿年采45万吨铁矿石项目初步设计报告书.doc

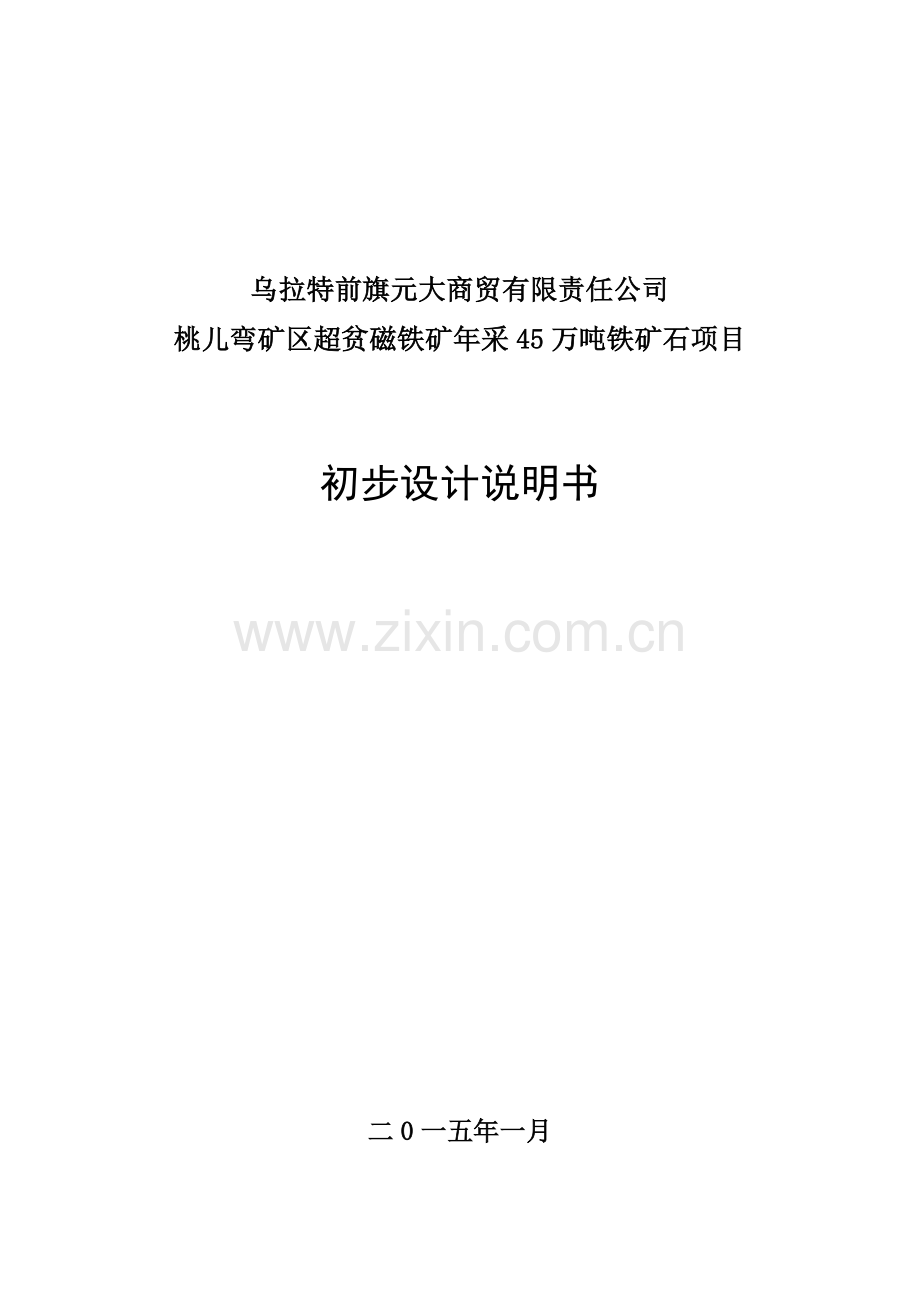

乌拉特前旗元大商贸有限责任公司
桃儿弯矿区超贫磁铁矿年采45万吨铁矿石项目

初步设计说明书

二0一五年一月

乌拉特前旗元大商贸有限责任公司
桃儿弯矿区超贫磁铁矿年采45万吨铁矿石项目

初步设计说明书

编制日期：二0一五年一月目 录
1总论 1
1.1概述 1
1.1.1项目名称 1
1.1.2承办企业 1
1.1.3规模、特点及建设性质 1
1.1.4交通位置及区域地理经济 1
1.2项目背景及周边环境 3
1.2.1项目背景 3
1.2.2矿区周边环境 3
1.3编制依据及原则 3
1.3.1法律、法规、规章 3
1.3.2 标准、规范、规程 4
1.3.3 建设单位提供的资料 6
1.3.4编制原则 6
1.4项目建设条件 7
1.4.1资源条件 7
1.4.2外部建设条件 12
1.5建设方案 13
1.5.1矿山建设规模及产品方案 13
1.5.2工作制度 13
1.5.3主要设计方案 13
1.6企业建设经济效果 16
1.7问题及建议 17
2技术经济 18
2.1综合技术经济指标表 18
2.2组织机构及劳动定员 19
2.2.1组织机构 19
2.2.2劳动定员 20
2.2.3劳动生产率 22
2.3基础数据 22
2.4成本及费用 23
2.5经济效果计算 23
2.6财务分析 27
2.6.1盈利能力分析 27
2.6.2财务生存能力分析 28
2.7项目风险分析 28
3地质 29
3.1区域地质特征 29
3.1.1地层 29
3.1.2构造 29
3.1.3区域矿产 29
3.2矿床地质特征 29
3.2.1矿体特征 30
3.2.2矿石质量 32
3.2.3矿石类型 33
3.2.4矿体围岩和夹石 34
3.3矿床开采技术条件 34
3.3.1水文地质概况 34
3.3.2工程地质 36
3.3.3环境地质 36
3.4资源储量估算 37
3.4.1工业指标确定及依据 37
3.4.2资源储量估算结果 37
3.4.3设计利用资源储量 38
3.4.4存在问题 39
4露天开采 41
4.1开采范围及开采方式 41
4.1.1开采范围 41
4.1.2开采境界圈定 42
4.2开采方式 43
4.2.1开采方式确定 43
4.2.2边坡参数的选取 45
4.3矿山工作制度，生产能力及服务年限 49
4.3.1矿山工作制度 49
4.3.2矿山生产能力 49
4.3.3矿山生产能力验证 50
4.3.4矿山服务年限 51
4.4矿床开拓与运输 52
4.4.1开拓方式的选择 52
4.4.2运输设备选择与数量 52
4.5露天采剥工艺 54
4.5.1采剥工艺选择 54
4.5.2穿孔爆破工作 54
4.5.3铲装作业 57
4.5.4采场其它辅助设备 57
4.5.5存在问题及建议 57
4.6排土场 57
4.7干选站 60
4.8基建、生产计划 60
4.8.1计划编制的主要依据和原则 60
4.8.2基建进度计划 61
4.8.3生产进度计划 62
4.9露天采场防排水 62
4.9.1采场防排水系统 62
4.9.2排水设施选择 64
5矿山机械 65
5.1采掘设备 65
5.1.1钻机 65
5.1.2供气设施 65
5.2采装机械 66
5.3运输车辆 66
5.4矿山设备表 67
6总图运输 69
6.1设计依据的规范及基础资料 69
6.2矿山概况 69
6.3总平面布置 69
6.4企业运输与道路 71
7电力设施 72
7.1设计依据 72
7.2供电现状 72
7.4全矿用电负荷 72
7.5供电系统 73
7.6供电电压及照明 73
7.7电信 73
7.8电气保护—电缆选择敷设 73
7.9接地、防雷方式 74
7.10电气节能 74
8辅助设施及土建工程与节能 77
8.1矿山给水 77
8.1.1给水方向 77
8.1.2用水量 77
8.2工业及生活设施建筑 78
8.3节能 78
9环境保护 79
9.1设计依据及设计原则 79
9.1.1设计依据 79
9.1.2设计原则 80
9.1.3执行的环境质量标准及等级 80
9.2主要污染(物)源排放状况及治理 80
9.2.1主要污染源及污染物的种类 80
9.2.2污染物的排放和治理措施 80
9.3绿化美化环境 81
9.4环境影响评价 82
9.5环境管理与监测 82
9.6安全、环境工程投资概算 82
10投资概算 83
10.1工程概况 83
10.2编制依据 83
10.3投资概算范围 83
10.4投资概算 83
10.5投资概算计算 84

附件：
1、设计委托书
2、关于乌拉特前旗元大商贸有限责任公司桃儿湾矿区超贫磁铁矿年采45万吨铁矿石项目核准的批复
3、关于《内蒙古自治区乌拉特前旗桃儿湾矿区超贫磁铁矿详查报告》矿产资源储量评审备案证明
4、《内蒙古自治区乌拉特前旗桃儿湾矿区超贫磁铁矿详查报告》审查意见书（中矿蒙储评字[2011]173号
5、《乌拉特前旗元大商贸有限责任公司桃儿湾矿区超贫磁铁矿年采45万吨铁矿石项目安全预评价报告备案的函》
6、企业法人营业执照
7、采矿许可证
附图：
见图册

1总论
1.1概述
1.1.1项目名称
乌拉特前旗元大商贸有限责任公司桃儿湾矿区超贫磁铁矿年采45万吨铁矿石项目。
1.1.2承办企业
承办企业：乌拉特前旗元大商贸有限责任公司
企业性质：有限公司
注册地址：乌拉特前旗呼和镇
法人代表：高云峰
1.1.3规模、特点及建设性质
乌拉特前旗元大商贸有限责任公司桃儿湾矿区超贫磁铁矿年采45万吨铁矿石设计采用露天开采。
产品方案：超贫磁铁矿
建设性质：新建。
1.1.4交通位置及区域地理经济
（1）位置与交通
乌拉特前旗桃儿湾矿区超贫磁铁矿位于乌拉特前旗政府所在地乌拉山镇东约100km，行政区划隶属乌拉特前旗沙德盖苏木管辖。
矿区南距G110国道20km，由G110国道向东至包头市5km。距包头—白云鄂博铁路最近火车站桃儿湾站直距5km，运距6km，交通较为方便，见交通位置图1-1。
矿区坐标范围为：东经：109°45′30″～109°47′15″，
北纬：40°45′45″～40°47′00″。

交通位置图1-1
（2）自然地理与经济概况
①自然地理
矿区位于乌拉山东段，海拔标高1395—1167m，相对高差228m，属中低山区。为典型的大陆性气候特点，年最高气温37.5ºC，最低气温-24.9ºC；年均降水量281.3mm，多集中于7—8月份，且多为暴雨，年均蒸发量2038.9mm；冬、春季节多西北风，最大风速19.7m/s；无霜期158天，冰冻期由每年10月下旬至翌年4月末，最大冻土层深度1.31m。
根据《中国地震动参数区划图》（GB-18306-2001）,本区地震动峰值加速度（g）为0.15g,对照烈度为7.5度。
②经济概况
乌拉特前旗欠发达地区，区内南部为牧区，北部属半农半牧区，人口较少，劳力相对缺乏，以蒙、汉杂居居多。粮食及生活日用品和各种物资多从外地购进。近年以来，小型采矿业及铁选厂在该地区较发达。
1.2项目背景及周边环境
1.2.1项目背景
乌拉特前旗元大商贸有限责任公司成立于2005年3月，注册资本500万元，法定代表人高云峰，乌拉特前旗桃儿湾矿区超贫磁铁矿区位于乌拉特前旗政府所在地乌拉山镇东约100km，为一露天开采矿山，行政区划隶属乌拉特前旗沙德盖苏木管辖。
2013年8月19日巴彦淖尔市经济和信息化委员会下发《关于乌拉特前旗元大商贸有限责任公司桃儿湾矿区超贫磁铁矿年采45万吨铁矿石项目开展前期工作的报告》。
1.2.2矿区周边环境
矿区处于山区，周边环境良好，附近2km内无居民区；开采范围内无森林和草地，植被稀疏，矿体多呈裸露状态。矿区为非旅游区，无重点保护名胜古迹及重要设施。
1.3编制依据及原则
1.3.1法律、法规、规章
●《中华人民共和国安全生产法》（中华人民共和国主席令第13号，2014年12月1日实施）
●《中华人民共和国矿山安全法》（国家主席令[1993]第65号）
●《中华人民共和国矿产资源法》（国家主席令[1996]第74号）
●《中华人民共和国劳动法》（国家主席令[1994]第28号）
●《中华人民共和国劳动合同法》（国家主席令[2007]第65号）
●《中华人民共和国环境保护法》（国家主席令[2014]第9号）
●《中华人民共和国矿产资源法实施细则》（国务院[1994]令第152号）
●《中华人民共和国环境噪声污染防治法》（国家主席令[1996]第77号）
●《中华人民共和国固体废物污染环境防治法》（国家主席令[2004]第31号）
●《中华人民共和国职业病防治法》（国家主席令[2011]第52号修订）
●《中华人民共和国社会保险法》（国家主席令[2010]第35号）
●《中华人民共和国消防法》（国家主席令[2008]第6号修订）
●《中华人民共和国矿山安全法实施条例》（劳动部令[1996]第4号）
●《民用爆炸物品安全管理条例》（国务院令[2006]第466号）
● 《土地复垦条例》（国务院令[2011]第592号）
●《建设项目环境保护管理条例》（国务院令[1998]第253号）
●《安全生产许可证条例》（国务院令[2004]第397号）
●《非煤矿矿山企业安全生产许可证实施办法》（国家安监总局令[2009]第20号）
●《非煤矿矿山建设项目安全设施设计审查与竣工验收办法》（国家安监局[2004]第18号令）
●《关于做好非煤矿山和工商贸企业建设项目安全设施“三同时”工作的通知》（内蒙安监局内安监办 [2005]第60号）
●《国务院关于进一步加强企业安全生产工作的通知》（国发[2010]第23号）
1.3.2 标准、规范、规程
●《安全评价通则》( AQ8001-2007)
●《金属非金属矿山安全规程》（GB16423－2006）
●《金属非金属矿山排土场安全生产规则》（AQ2005－2005）
●《爆破安全规程》（GB6722－2003）
●《冶金矿山采矿设计规范》（GB50830—2013）
●《粉尘作业场所危害程度分级》（GB／T5817—2009）
●《工业企业噪声控制设计规范》（ GBJ78－85）
●《噪声作业分级》（LD80－1995）
●《工业企业厂界环境噪声排放标准》（GB12348—2008）
●《建筑物防雷设计规范》（GB50057－2010）
●《构筑物抗震设计规范》（GB50191-2012）
●《建筑设计防火规范》(GB50016-2006)
●《建筑灭火器配置设计规范》（GB50140-2005）
●《危险场所电气防爆安全规范》（AQ3009-2007）
●《建筑照明设计标准》（GB 50034-2004）
●《民用建筑电气设计规范》(JGJ16-2008)
●《工业企业总平面设计规范》（GB50187－2012）
●《工业企业厂内铁路、道路运输安全规程》（GB/T4387—2008）
●《厂内机动车辆安全技术检验要求》(GB50236－2011)
●《生产过程安全卫生要求总则》（GB12801-2008）
●《生活饮用水卫生标准》（GB5749-2006）
●《工业企业设计卫生标准》（GBZ1-2010）
●《个体防护装备选用规范 》（GB/T11651—2008）
●《安全标志及其使用导则》(GB2894-2008)
●《矿山安全标志》（GB14161－2008）
●《消防安全标志》（GB13495－1992）
●《一般工业固体废弃物贮存、处置场污染控制标准》（GB18559-2001）
●《大气污染治理工程技术导则》（HJ2000-2010）
1.3.3 建设单位提供的资料
●初步设计委托书；
●内蒙古自治区经济和信息化委员会《关于核准乌拉特前旗元大商贸有限责任公司桃儿湾矿区超贫磁铁矿年采45万吨铁矿石项目的通知》；
●乌拉特前旗元大商贸有限责任公司《采矿许可证》；
●内蒙古国土资源厅颁发的《划定矿区范围批复》（内国土资采划字[2013]074号）；
●关于《内蒙古自治区乌拉特前旗桃儿湾矿区超贫磁铁矿详查报告》矿产资源储量评审备案证明（内国土资储备字 [2011]170号）；
●《乌拉特前旗元大商贸有限责任公司桃儿湾矿区超贫磁铁矿矿产资源开发利用方案》审查意见书（内矿审字[2013]033号；
●《乌拉特前旗元大商贸有限责任公司桃儿湾矿区超贫磁铁矿矿安全预评价报告备案表》
●《内蒙古自治区乌拉特前旗桃儿湾矿区超贫磁铁矿详查报告》矿产资源储量评审意见书（中矿蒙储评字[2011]173号）；
●乌拉特前旗工商行政管理局颁发的《企业法人营业执照》注册号：152824000002830（1-1）。
●现场收集的有关资料。
1.3.4编制原则
（1）执行国家有关方针政策和非金属矿山的规程、规范、技术标准要求进行设计。
（2）经济合理地开发利用矿产资源，尽可能提高回收率。
（3）采用成熟可靠，易于掌握的开采工艺，选用性能先进生产设备。
（4）注重节约能源，降低材料消耗，降低生产成本。
（5）尽量减小投资规模，行政生活福利设施从简。
（6）场地少占农田耕地，生产生活设施布置紧凑，减少土地征用面积。
（7）贯彻执行国家环境保护的政策规定，减少污染和水土流失。
（8）充分响应国家关于节能减排的方针，持续走可持续性发展战略。
1.4项目建设条件
1.4.1资源条件
（1）矿床地质
桃儿湾铁矿矿床为脉状含磁铁矿斜长角闪岩，赋存于昆都仑变质深成岩侵入体（角闪斜长片麻岩）中。
桃儿湾铁矿矿区范围内共圈出铁矿体4条，编号为1、2、3、4号矿体。各矿体均赋存于斜长角闪岩中，呈脉状产出，矿体和围岩界线清楚。矿体分布较为分散，1号矿体位于矿区北东部，2号矿体位于矿区中东部，距1号矿体约520m；3号矿体位于矿区中西部，距2号矿体约280m；4号矿体位于矿区西南部，距3号矿体约180m。其中1、4号矿体规模相对较大，为主矿体。
①矿体特征
1号矿体：地表由TC6、TC8、TC10、TC12、TC14、TC16、TC18七条探槽控制，矿体厚度为6.95～30.73m，平均20.71m，矿体矿石品位TFe 11.92%～14.84%，平均12.26%，mFe 8.47%～9.25%，平均8.65%；深部由ZK1001、ZK1002、ZK1401、ZK1402、ZK1801、ZK1802六个钻孔控制，矿体真厚度14.03～30.73m，平均23.26m，矿石品位TFe 13.74%～14.49%，平均14.34%；mFe 8.62～8.94%，平均8.70%。
矿体长331m，最大延深130m，走向50°，倾向140°，倾角77°，矿体真厚度6.95～30.73m，平均21.98m，厚度变化系数36%，矿石品位TFe 11.92%～14.84%，平均13.68%，mFe 8.47%～9.25%，平均8.79%。品位变化系数TFe为7.37%，mFe为2.53%，矿石品位变化均匀。
2号矿体：地表由TC0、TC1、TC4三个探槽控制，矿体厚度6.01～24.72m，平均17.08m，矿石品位TFe 11.41～12.73%，平均12.06%，mFe8.57～9.02%，平均8.79%；深部由ZK001控制，控制斜深41m，矿体真厚度22.19m，矿体矿石品位TFe 14.87%，mFe 8.98 %。
矿体长170m，走向68°，倾向158°，倾角68°，矿体真厚度6.01～24.72m。平均19.64m，厚度变化系数46%，矿体矿石品位TFe 11.41～14.87%，平均13.11%，mFe 8.57～9.02%，平均8.83%，品位变化系数TFe 12.00%，mFe 2.73%。
3号矿体：地表由TC11、TC7、TC3三个探槽控制，矿体厚度为6.90～38.60m，平均20.13m。矿石品位TFe 11.86～12.28%，平均12.10%，mFe 8.34～8.88%，平均8.61%；深部由ZK701钻孔控制，控制斜深101m，矿体真厚度25.75m，矿体矿石品位TFe 14.74%，mFe 8.98 %。
矿体长226m，走向57°，倾向147°，倾角71°。矿体真厚度6.90～38.60m。平均21.16m，厚度变化系数64%，矿体矿石品位TFe 11.86～14.74%，平均13.18%，mFe 8.34～8.88%，平均8.68%，品位变化系数TFe 10.44%，mFe 3.31%。
4号矿体：地表由TC13、TC15、TC17、TC19、TC21、TC23、TC25、TC27八条探槽控制，矿体真厚度16.48～72.42m，平均44.13m。矿石品位TFe 11.72～14.63%，平均11.97%，mFe 8.30～8.49%，平均8.42%；深部由ZK2501、ZK2502、ZK2101、ZK2102、ZK1701、ZK1702六个钻孔控制，控制斜深140～165m，矿体真厚度22.43～45.40m，平均35.29m，矿体矿石品位TFe 12.32～14.64，平均14.37%，mFe 8.68～9.10%，平均8.80%。
矿体长度394m，最大延深170m，走向53°，倾向143°，倾角74°，矿体真厚度16.48～72.42m，平均39.71m，厚度变化系数40%，矿体矿石品位TFe 11.72～14.64%，平均13.39%，mFe 8.30～9.10%，平均8.73%，品位变化系数TFe 9.29%，mFe3.01%。
矿体特征一览表 表1-1
矿
体
编
号
矿
石
类
型
控制矿体规模(m)
形态
平均品位(%)
矿体产状(度)
变化系数(%)
控制
工程
长度
厚度
最小～最大
平均
斜深
TFe
最小～最大
平均
mFe
最小～最大
平均
倾
向
倾角
TFe
mFe
厚度
1
需选超贫磁铁矿石
331
6.95～30.73
21.98
130
透

镜

状
11.92～14.84
13.68
8.47～9.25
8.79
140
77
7.37
2.53
36
7个探槽
6个钻孔
2
170
6.01～24.72
19.64
41
11.41～14.87
13.11
8.57～9.02
8.83
158
68
12.00
2.73
46
3个探槽
1个钻孔
3
226
6.90～38.60
21.16
101
11.86～14.74
13.18
8.34～8.98
8.68
147
71
10.44
3.31
64
3个探槽
1个钻孔
4
394
16.48～72.42
39.71
165
11.72～14.64
13.39
8.30～9.10
8.73
143
74
9.79
3.01
40
8个探槽
6个钻孔
②矿石质量
矿石矿物组合
a.矿物成分
矿石矿物主要为磁铁矿，含少量赤（褐）铁矿及黄铁矿；脉石矿物主要为角闪石、斜长石及黑云母，其次为石英，含少量碳酸盐矿物。
矿石中主要有益组分为 Fe，矿体品位TFe 13.11%～13.68%，平均为13.44%；mFe8.68%～8.83%，平均为8.74%。其它伴生组分Cu、Pb、Zn、Ni、Co等均未达到综合利用指标。矿石中有害组分主要为S 0.12～0.13%，P 0.326～0.361%。组合分析结果见表2-2。
组合分析结果表 表1-2
序号
室编号
ω(分析项目)/10-2
SiO2
Al2O3
CaO
MgO
TFe
mFe
S
P
SFe
FeO
1
ZH1
47.01
16.84
4.50
4.96
13.81
8.99
0.12
0.361
10.14
5.47
2
ZH2
48.23
16.63
4.53
5.60
13.29
8.21
0.13
0.326
10.10
6.11
b.矿石结构构造
矿石结构构造：矿石结构主要为自形—半自形粒状变晶结构，其次为交代格架及溶蚀结构；矿石构造主要为浸染状构造。
③矿石类型
矿石自然类型为磁铁矿石，斜长角闪岩型磁铁矿石，浸染状矿石；矿石工业类型为需选超贫磁铁矿矿石。
④矿体围岩和夹石
矿体顶底板围岩均为晚太古代角闪斜长片麻岩，矿体与围岩界线清晰；围岩中有用组分及含量：顶板岩石TFe 2.56～8.50%，mFe 0.18～4.92%；底板岩石TFe 2.96～6.48%，mFe 0.11～3.66%。1、2及3号矿体未见可剔除厚度夹石层，4号矿体含1层夹石，夹石岩性为角闪斜长片麻岩，厚度4.29～5.37m，长度200m，夹石中有用组分及含量：TFe7.63～8.26%，mFe3.81～3.93%。
⑤资源储量估算结果
截止2010年1月31日，桃儿湾铁矿累计查明超贫磁铁矿资源储量矿石量957.02万吨，平均品位TFe 13.44%、mFe8.74%。其中控制的经济基础储量(122b)711.17万吨，平均品位TFe13.49%、mFe8.75%；推断内蕴经济资源量(333)245.85万吨，平均品位TFe13.28%、mFe8.73%。
资源储量估算结果见表1-3。
桃儿湾矿区超贫磁铁矿资源/储量估算结果表 表1-3
矿区
名称
矿石
类型
矿体
编号
赋矿
标高(m)
资源
储量
(万t)
矿石平均品位%
资源/储量类型(编码)
标矿量(104t)按mFe20%折算
TFe
mFe
桃儿湾矿区

需选超贫磁铁矿

1

1170—1312
241.29
13.69
8.80
122b
106.17
23.71
13.63
8.73
333
10.35
265.00
13.68
8.79
Σ
116.52
2
1170—1222
37.37
13.11
8.83
333
16.50
37.37
13.11
8.83
Σ
16.50
3
1170—1290
109.08
13.18
8.68
333
47.34
1170—1290
109.08
13.18
8.68
Σ
47.34
4
1170—1336
469.88
13.39
8.73
122b
205.10
75.69
13.40
8.74
333
33.08
545.57
13.39
8.73
Σ
238.18
全矿区
1170—1336
711.17
13.49
8.75
122b
311.27
245.85
13.28
8.73
333
107.27
957.02
13.44
8.74
查明矿产资源
418.22
注：122b控制的经济基础储量，333推断的内蕴经济资源量。
⑥设计利用储量
根据《矿业权评估指南》[2006]年修订的要求，结合矿体赋存情况，本方案对于控制的经济基础储量（122b）100%采用，推断的内蕴经济资源储量(333)80%采用。据此估算全矿区采用资源储量为907.85万吨，平均品位TFe13.44%，mFe8.75%。详见表2-4。
资源储量
类型（编码）
资源储量
（万吨）
平均品位
采信系数（%）
采用源量（万吨）
采用资源品位
TFe（%）
mFe（%）
TFe（%）
mFe（%）
122b
711.17
13.49
8.75
100
711.17
13.49
8.75
333
245.85
13.28
8.73
80
196.68
13.28
8.73
合计
957.02
13.44
8.74

907.85
13.44
8.75
采用资源量计算表 表1-4
矿区范围共圈定4条矿体，依次为1、2、3、4号矿体。以1、4号矿体规模相对较大，控制程度相对较高，故规划首采1、4号矿体。由于1、4号矿体相距约1000m，故根据首采矿体的资源条件和赋存状态，方案推荐对1、4号矿体进行露天开采，规划两个露天采场，分别开采1号矿体1220m和4号矿体1200m以上矿段。两采场编号分别为1号和4号露天采场，二个采场同时开采。1号矿体1220m和4号矿体1200m以下矿段作为备采资源，矿山可根据铁精矿市场状况，适时论证开采；2、3号矿体由于控制程度低，暂作为后备资源，待补勘后论证开采。
首期圈定二个露天采场，分别为1号露天采场和4号露天采场。境界内共圈入矿石量572.78万吨（其中：1号采场158.56万吨，4号采场414.22万吨）。首期露天开采服务年限计算为13年。
1.4.2外部建设条件
（1）供水条件
矿区南0.5km的山前洪积扇地段可作为供水源地，经探测井眼涌水量25m3/d，可以满足矿区生产、生活用水需要。
（2）供电条件
距矿区约15km的朝阳变电所可架空线路供电，可为380V用电设备、干选厂破碎机、皮带机及采场照明供电。
（3）外部运输条件
矿区南距G110国道20km，由便道至G110国道在向东至包头市5km。距包头—白云鄂博铁路最近火车站桃儿湾站直距5km，运距6km，交通较为方便。
（4）材料及燃料供应
矿区交通条件好，矿山所需建筑材料、燃料、生产生活物资可由包头市解决。
1.5建设方案
1.5.1矿山建设规模及产品方案
（1）建设规模
根据地质报告所提供的地质储量、矿体赋存条件，采用露天开采。受业主委托，矿山建设规模按2013年6月3日乌拉特前旗经济和信息化局发《关于乌拉特前旗元大商贸有限责任公司桃儿湾矿区超贫磁铁矿年采45万吨铁矿石项目开展前期工作报告》（乌经信发 [2013]74号），生产规模为年开采铁矿石45万吨，。
（2）产品方案
矿山产品为铁矿石。
（3）服务年限
矿山总服务年限22年，其中首采期服务年限为13年。
1.5.2工作制度
矿山年工作300天，其中采矿每天2班，每班8小时；干选厂每天3班，每班8小时。
1.5.3主要设计方案
（1）采矿
①设计范围
在采矿证范围内，采矿许可证矿区范围由6个拐点坐标圈定（1980西安坐标系）6个拐点坐标见表1-2：
矿区范围拐点坐标表
表1-5
拐点编号
X坐标
Y坐标
1
4514968.05
37395627.70
2
4515134.04
37395427.70
3
4516684.08
37396842.68
4
4516194.09
37397345.70
5
4514960.06
37396217.71
标高1336-1170
②矿床开采方式
1号矿体长331m，最大延深130m，走向50°，倾向140°，倾角77°，4号矿体长度394m，最大延深170m，走向53°，倾向143°，倾角74°，1号、4号矿体均呈层状在矿区大面积产出，矿体部分出露地表，矿体内部结构相对简单。方案根据矿体赋存条件均适合露天开采，采用自上而下分台阶式开采。
③露天采场境界与设计参数
项 目 名 称
单位
特征值
1号露天采场
4号露天采场
采场
标高
最高
m
1300
1366
最低
m
1220
1699
1200

采场高度
m
80
216
82
60
20
15
45.6
46.4
45.2
46.6
46.1
48.8
10
10
10
10
12
12
24
24
65
65
82.80
35.50
207.00
92.30
289.80
127.80
2.5
2.6
166

地表
尺寸
长
m
385
400
宽
m
126
269
露天底部尺寸
长
m
285
212
宽
m
23
23
④开拓方式
根据矿体赋存条件，开采技术条件、矿区地形条件设计采用露天开采、公路开拓、汽车运输方案，采场外运矿岩公路沿山坡迂回布置，采场内公路根据采场外公路折返情况，进入采场及采用临时移动路线，受地形条件制约公路采用直进—折返方式。矿石运输至选矿厂，废石运输至排土场。
⑤基建进度计划
基建期2年，1号矿体基建剥岩量32×104t，获得开拓量16×104t，保有期2.4a，备采矿量9×104t，保有期7.2个月，4号矿体基建剥岩量72×104t，获得开拓量36×104t，保有期2.5a，备采矿量18×104t，保有期7.2个月。
（2）总平面布置
矿山总体布局主要包括采矿工业区、排土场、干选站、生活区等。根据地形条件，采矿工业区、生活区均布置在矿区东侧，距露天采场300m，在采矿证矿区范围以外，均已建成使用；排土场分别建在1号和4号采场附近的平缓之地；干选站建在2号和3号采场之中的宽阔地带。
（3）给排水
①给水
矿区南0.5km的山前洪积扇地段可作为供水源地，地下水较为丰富，经探测井眼涌水量25m3/d，通过管网向矿区供水，现已建成。
②排水
1号矿体为凹陷开采，设计采场通过水泵进行排水。4号矿体1244m以上为山坡露天开采，露天采场可自流排水，采场由内向外保持一定坡度，以确保采场积水顺利排出。1244m以下凹陷露天矿，在采场建水泵站，机械排水。
矿山运输公路靠山的一侧挖排水沟，防止雨季雨水冲坏公路。
（4）供电
①电源
矿区电源引自距矿区约15km的朝阳变电所，目前已通至矿区。
②采场供电
1号、4号采场和干选站均采用架空线路供电，分别设10/0.4kV，500kVA、315kVA、800kVA箱式变电站各1台，为380V用电设备、干选站及采场照明供电。
（5）工业与民用建筑
工业与民用建筑都已在矿区东侧距采场300m处建成使用。
（6）环保节能、安全卫生
①环保
本工程采用露天开采，生产时会排出一定的固体废物（废石、生活垃圾）、废水（生活污水、工业废水）、废气、粉尘、噪声都会对周围环境产生一定影响。但本设计中对各种可能影响环境的因素均采取了防范措施，对照工程可能造成环境影响的各因素，皆可控制并达到国家规定的标准，项目对本地区生态环境的影响不会超过其环境容量。矿山开采结束后，废石场应覆土垦植，恢复植被，基本上可以恢复原生态。
②安全卫生
对采矿生产中的机械、电气设备事故等危害因素，尤其是采矿生产中采剥爆破、炸药安全等，均按有关安全规定采取防范措施。对采矿、运输生产中产生的粉尘、噪声等，根据有关劳动保护标准结合工艺特点采取劳动保护措施。
1.6企业建设经济效果
1）建设投资概算
基建投资概算3355万元，其中：
建设工程费：1352万元
机械设备费：1505.49万元
电力设备费：已建完
土建工程费：已建完
其他费用：　458.41万元
根据生产需要概算企业生产流动资金已投入不再补充，该项目总投资为3685万元，全部为自筹。
2）经济效果
年铁矿石：　45×104t
矿石价格：　69.35元/吨
销售收入：　3121万元
成本及税费：1949万元
利润总额：　1136.5万元
所得税：　　234万元
税后利润：　852.5万元
内部收益率：27%
投资回收期：2.5年
1.7问题及建议
1） 由于该矿位于村庄附近2km，开采结束后，采区终了的状态要伴随村庄存在下去，为了保证不发生地质灾害，避免人员从边坡滑落造成伤害，设计有意降低了最终边坡角度，使采矿剥离量有所增加。从现有开采现状看，南侧开采区从地质岩性看，剥离区很大程度为矿体。对企主不会造成经济损害。

2技术经济
2.1综合技术经济指标表
综合技术经济指标表 表2-1
序号
指 标 名 称
单位
指 标
备 注
一
地质、采矿

1
矿产资源储量
万吨
957.02

2
采用资源储量
万吨
907.85

3
采用资源储量品位
%
TFe：13.44
mFe：8.75
4
矿山生产能力
万吨/年
45
粗精矿31.21
5
矿山工作制度
天/年
300

6
矿山服务年限
a
22
一期13年
7
开采方式

露天开采

8
开拓运输方式

公路汽车

9
阶段高度
m
12

10
采出矿石品位
%
TFe：12.77
mFe：8.31
11
矿石回采率
%
95

12
废石混入率
%
5

二
选矿（干选）

1
原矿入选品位
%
TFe：12.15
mFe：7.75
2
选矿回收率
％
TFe：85.51
mFe：97.68
3
粗精矿产率
％
69.35

4
粗精矿品位
％
TFe：14.90
ｍFe：10.85
5
选比

1.43

四
项目投资

1
项目总投资
万元
3685

其中：建设投资
万元
3355

流动资金
万元
330

2
总成本费用
万元/年
1949

3
销售收入
万元/年
3121

4
年均销售税金及附加
万元/年
236

5
年均增值税
万元/年
315

6
年均息税前利润（EBIT）
万元/年
1136.5

7
年均利润总额
万元/年
1136.5

8
年均所得税
万元/年
284

9
年均净利润
万元/年
852.5

10
项目投资税后指标

财务内部收益率
%

27

全部投资回收期
年

2.5
11
销售价格
%

69.35
2.2组织机构及劳动定员
2.2.1组织机构
矿山开采方式为露天开采，生产规模45×104t/a，年工作时间300天，每天3班，每班8小时。服务年限20年。
矿山生产工艺简单，建议矿山采用一级管理，一级核算方式。
管理人员13人（含专职安全员2人），采场生产人员41人，干选站生产人员18人，企业总人数72人。
矿长
安环科
综合科
技术科
调度室
技术负责人

矿山设矿长1人，负责矿山全面工作，设技术负责人2人，负责矿山和选矿技术工作。下设安环科、技术科、综合科和车间调度室，各科室分别设负责人1人。安环科负责矿山的生产安全及环境保护工作，技术科负责矿山的技术指导，综合科负责计划、统计等，车间调度室负责生产、车辆的调度、管理及维修。
2.2.2劳动定员
矿山职工定员53人
