机械制图标准.doc

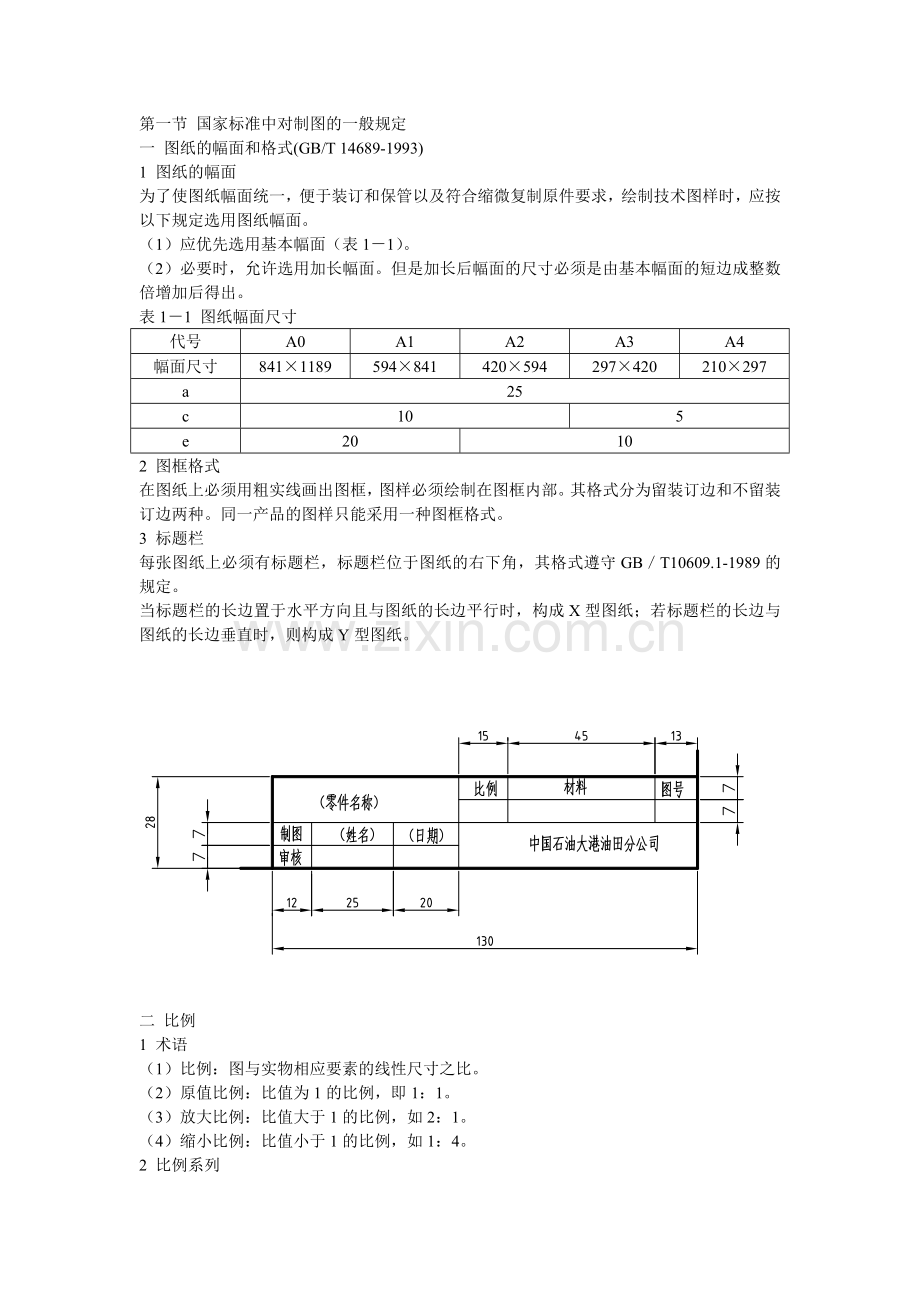

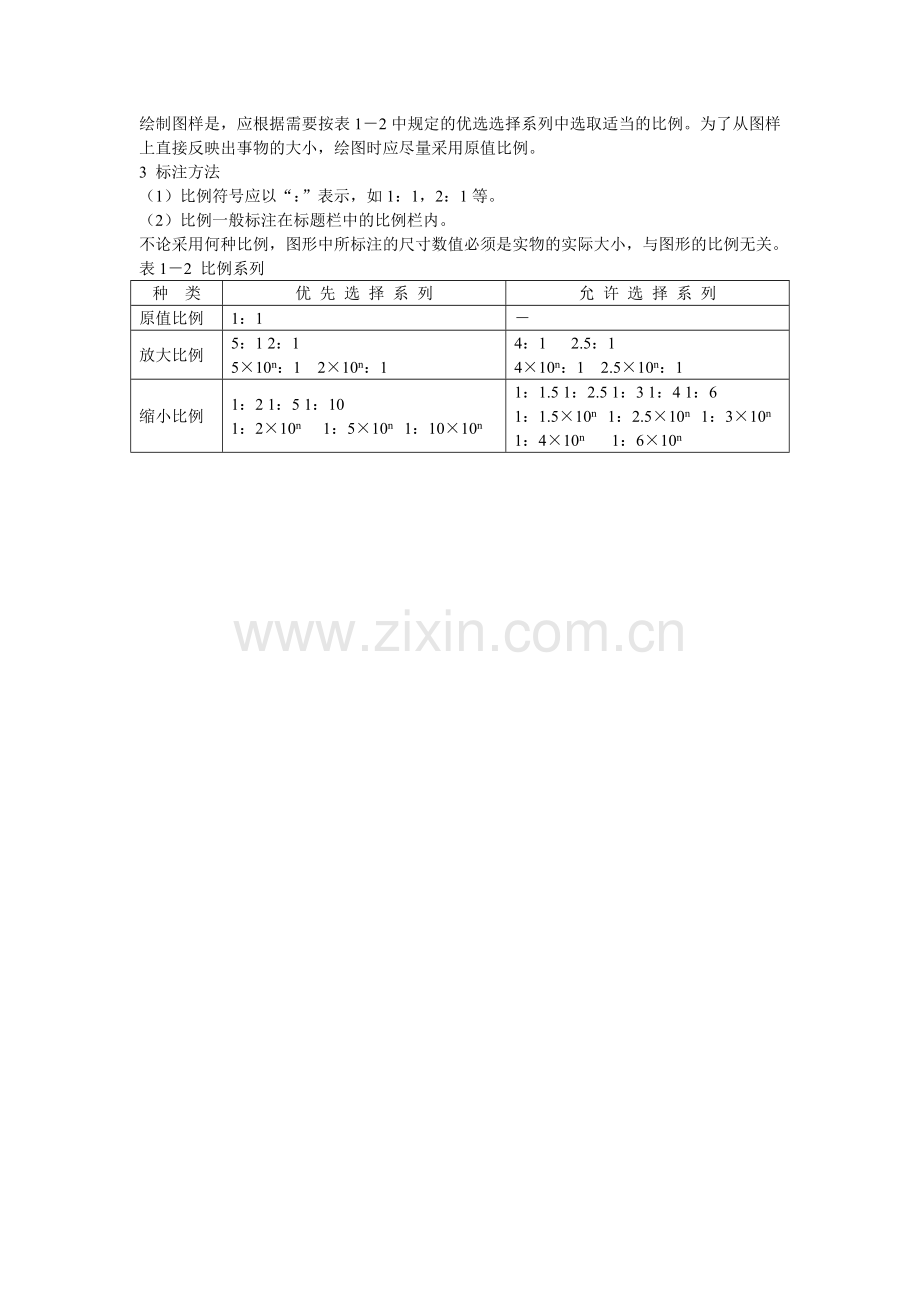

第一节 国家标准中对制图的一般规定一 图纸的幅面和格式(GB/T 14689-1993)1 图纸的幅面为了使图纸幅面统一，便于装订和保管以及符合缩微复制原件要求，绘制技术图样时，应按以下规定选用图纸幅面。（1）应优先选用基本幅面（表11）。（2）必要时，允许选用加长幅面。但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出。表11 图纸幅面尺寸代号A0A1A2A3A4幅面尺寸8411189594841420594297420210297a25c105e20102 图框格式在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。其格式分为留装订边和不留装订边两种。同一产品的图样只能采用一种图框格式。3 标题栏每张图纸上必须有标题栏，标题栏位于图纸的右下角，其格式遵守GBT10609.1-1989的规定。当标题栏的长边置于水平方向且与图纸的长边平行时，构成X型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。二 比例1 术语（1）比例：图与实物相应要素的线性尺寸之比。（2）原值比例：比值为1的比例，即1：1。（3）放大比例：比值大于1的比例，如2：1。（4）缩小比例：比值小于1的比例，如1：4。2 比例系列绘制图样是，应根据需要按表12中规定的优选选择系列中选取适当的比例。为了从图样上直接反映出事物的大小，绘图时应尽量采用原值比例。3 标注方法（1）比例符号应以“：”表示，如1：1，2：1等。（2）比例一般标注在标题栏中的比例栏内。不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与图形的比例无关。表12 比例系列种 类优 先 选 择 系 列允 许 选 择 系 列原值比例1：1放大比例5：1 2：1510n：1 210n：14：1 2.5：1410n：1 2.510n：1缩小比例1：2 1：5 1：101：210n 1：510n 1：1010n1：1.5 1：2.5 1：3 1：4 1：61：1.510n 1：2.510n 1：310n1：410n 1：610n三 字体1在图样中书写的汉字、数字和字母，都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐”。2字体高度（h）的公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm.如果需要书写更大的字，其字体高度应按的比例递增。字体高度代表字体的号数。3汉字应写成长仿宋体字，并应在用国家正式公布的简化字h不应小于3.5mm,字体高度一般为h/ .4字母和数字可写成斜体和直体。斜体字字头向右倾斜，与水平基准线成75。四 图线1 线性和图线尺寸国家标准规定了15种基本线型。所有现行的图线宽度（d）应按图样的类型和尺寸大小在下列公比为1：(1:1.4)的数系中选择。0.13mm,0.18mm,0.25mm,0.35mm,0.35mm,0.5mm,0.7mm,1mm,1.4mm,2mm.粗线、细线的宽度比例为2：1。在同一图样中同类图线的宽度应该一致。2 图线的应用在机械制图中常用的线性、宽度和一般应用见表1-3表1-3 各种图线的名称、型式、代号、宽度以及在图上的一般应用图线名称图线形式尺寸关系代号图线宽度图线的用途粗实线Ab可见轮廓线相贯线(3) 螺纹终止线、螺纹牙顶线细实线B约b/2尺寸线、尺寸界线剖面线、过渡线重合断面线螺纹牙底线及齿轮的齿根线(5) 剖面线、指引线波浪线C约b/2断裂处的边界线视图和剖视的分界线双折线D约b/2断裂处的边界线虚线F约b/2不可见轮廓线不可见过渡线细点划线G约b/2轴线对称中心线轨迹线节圆和节线粗点划线Jb有特殊要求的线或表面的表示线双点划线K约b/2相邻辅助零件的轮廓线极限位置的轮廓线坯料的轮廓线五 尺寸标注1 标注尺寸的基本原则（1） 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需要标注计量单位。（2） 图样上所标注的尺寸数值为机件的真实大小，与图形的大小和绘图的精确程度无关。（3） 机件的每一尺寸，在图样上只标注一次。（4） 图纸中所标注的尺寸为该机件的最后完工尺寸，否则应另加说明。2 尺寸要素（1） 尺寸界限尺寸界限表示所标注尺寸的起止范围，用细实线绘制，并应由图形的轮廓线、轴线或对称中心线引出。也可以直接利用轮廓线、轴线或对称中心线作为尺寸界线。（2） 尺寸线尺寸线用细实线绘制。标注线性尺寸时，尺寸线必须与所标注的线段平行，相同方向的各尺寸线之间的距离要均匀，间隔要大于5mm。尺寸线不能用图上的其他线所代替，也不能与其他图线重合或在其延长线上，并尽量避免和其他尺寸线和尺寸界线相交叉。（3） 尺寸数字线性尺寸的数字一般注写在尺寸线的上方，也允许注写在尺寸线的中断处。我们用符号区分不同类型的尺寸。：表示直径。R ：表示半径S ：表示球面t ：表示板状零件厚度L ：表示斜度：连字符EQS:平均分布：深度：沉孔或锪平埋头孔图1-2 尺寸标注第二节 机件的表示方法一 视图视图是根据有关标准和规定，用正投影法绘制出物体的图形。视图主要用来表达机件的外部结构和形状，一般只画出可见部分，必要时采用虚线表达其不可见部分。视图通常有基本视图、向视图、局部视图和斜视图四种。1 基本视图物体向基本投影面透射所得的视图称为基本视图。在圆有三个投影面的基础上，在增加三个投影面（如图1-7）构成一个六面体。者六个面称为基本投影面。这样，表示一个机件就有六个基本投射方向，可获得六个基本视图，即：主视图自物体的前方投射；俯视图自物体的上方投射；左视图自物体的左方投射；右视图自物体的右方投射；仰视图自物体的下方投射；后视图自物体的后放投射。六个基本视图的配置关系见图1-7 视图的基本位置六个视图基本位置见图1-8 六个视图的基本位置,在同一张图纸上照此配置试图时,可以不标注视图的名称.2 向视图在实际设计绘图中,有时不能同时将六个基本视图都画在同一张图纸上。为了解决这一问题，以及识别读图问题，国家标准规定了一种可以自由配置的视图向视图。即图样上视图和剖视图自由配置的表示方法。每个视图和剖视图通常用注在主视图上表示投射方向的箭头旁的大写字母识别。图1-9 向视图及其标注在实际应用中,要注意以下几点:(1)由于向视图的位置可以随意配置,为使看图者不致产生误解,所以必须予以明确标注.。即在向视图的上方标注“X”(“X”为大写拉丁字母),在相应视图的附近用箭头指明投射方向，并标注相同字母。（2）表示向视图名称的字母，无论是注在箭头旁还是在视图的上方，均应与正常的读图方向一致，以便于识别。（3）表示投射方向的箭头应尽可能配置在主视图上，以使获得视图与基本视图一致。表示后视图的投射方向的箭头最好配置在右视图或右视图上。3 局部视图将物体的某一部分向基本投影面投射所得的视图，成为局部视图。（1）局部视图的配置形式a 可按基本视图的形式配置。也就是说，当局部视图按投影关系配置，中间又没有其它图形隔开时，可省略标注。b 可按向视图的形式配置。也就是说，局部视图通常应配置在投射箭头所指的方向或基本视图的位置，以便于原来的基本视图保持相对应的投影关系。但为了合理利用图纸，也可以将局部视图配置在图纸合适的位置，但应按向视图的规则标注。（2）局部视图的表达方式a 局部视图的断裂边界通常以波浪线（或双折线）表示。b 局部视图的外形轮廓形成封闭状态时，可省略表示断裂的边界。图1-10局部视图4 斜视图物体向不平行于基本平面的平面投射所得的视图，成为斜视图。斜视图只反映机件上倾斜结构的实形，其余部分省略不画。斜视图的断裂边界可用波浪线或双折线表示。斜视图通常按向视图的配置形式配置并标注。必要时可允许将斜视图旋转配置，但需划出旋转符号，表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端。图1-11斜视图二 剖视图1 剖视的基本概念（1）剖视图假想用剖切面剖开物体，将处在观察者和剖切面之间之间的部分移去，而将其余部分向投影面投射所得的图形，称为剖视图，简称剖视。图1-12剖视图（2）画剖视图的注意事项a 剖视图是假想把物体剖切后画出的投影，目的是清晰的表达物体内部结构，仅是一种表达手段，其他未取剖视的视图应按完整的物体画出。b 为了使剖视图清晰，凡是其他视图上应经表达清楚的结构形状，其虚线省略不画。c 剖视图中不要漏线，剖切平面后的可见轮廓线应划出。（3）剖面线国家标准规定，不需要在剖面区域中表示材料的类别时间，可采用通用的剖面线，即应以适当的角度的细实线绘制，最好与主要轮廓或剖面区域的对称线成45。同一物体的各个剖面区域，其剖面线画法一致间距相等、方向相同。2 剖视图的种类（1）全剖视图用剖切面完全地剖开物体所得的视图，称为全剖视图。全剖视图主要用于表达内部形状结构复杂的不对称机件或外形简单的对称机件。图1-13全剖视图（2）半剖视图当物体具有对称平面时，向垂直于对称平面的投影面上投射所得的图形，可以对称中心线为界，一半画成剖视图，另一半画城视图，这种组合的图形，称为半剖视图。半剖视图主要用于内、外结构形状都需要表示的对称机件。（3）局部剖视图用剖切面局部的剖开物体所得的视图，称为局部剖视图。局部剖视图主要用以表达机件的局部内部形状结构，或不宜采用全剖视图或半剖视图的地方。3 剖切面的种类剖视图能否清晰表达机件的形状，剖切面的选择是很重要的。剖切面共有三种。运用其中任何一种都可以得到全剖视图、半剖视图、局部剖视图。在剖视图中，剖切面需用剖切线和剖切符号表示。剖切线指示剖切面位置的线（细点画线）。剖切符号指示剖切面起、止和转折位置（用粗点划表示）及投射方向（用箭头表示）的符号。（1）单一剖切平面单一剖切平面有两种情况：一种使用一个平行于某基本投影面的平面作为剖切平面；另一种是用一个不平行于任何基本投影面的剖切平面剖开物体，即斜剖。（2）几个平行的剖切平面几个平行的剖切平面可能是两个或两个以上，各剖切位置符号的转折处必须是直角。用几个平行的剖切平面剖开物体的方法通常称作阶梯剖。阶梯剖使用与表达物体内形层次较多，用一个剖切平面不能同时剖到几个内形结构的情况图1-17 阶梯剖（3）几个相交的剖切平面几个相交的剖切平面必须保证其交线垂直于某一基本投影面。两个相交的剖切平面用两个相交的剖切平面剖开物体的方法通常称作旋转剖。旋转剖可用于表达轮、盘类物体上的一些孔、槽结构，也可用于表达具有共拱轴线的非回转物体。图1-18 旋转剖（工程制图基础 166页 8-23）4 剖视图的标注绘制剖视图时，一般应在剖视图的上方，用大写拉丁字母标注剖视图的名称“”，在相应的视图上用剖切符号表示剖切位置，用箭头表示投射方向，并注上同样的字母。以下几种情况可以省略标注：（1）当剖视图按投影关系配置，中间又没有其它图形隔开，可省略箭头。（2）当单一剖切平面通过机件的对称平面或基本对称平面，且剖视图按投影关系配置，中间又没有其它图形隔开，可省略箭头。（3）当单一剖切平面的剖切平面的剖切位置明显时，局部剖视图的标注可省略。三 断面图1 断面图概念假想用剖切平面将物体的某处切断，仅画出该剖切平面与物体接触部分的图形，称为断面图，简称断面。断面图常用与表达机件上某一局部的断面形状。例如，机件上的筋板、轮辐、键槽、小孔及各种型材的断面形状等等。2 断面图的种类（1）移出断面画在视图轮廓之外的断面,称为移出断面。移出断面的轮廓线用粗实线绘制。移出断面图应尽量配置在剖切面迹线或剖切符号的延长线上，也可以配置在其他适当位置。当断面图形对称时，也可画在视图的中短处。单一剖切面、几个平行的剖切平面和几个相交的剖切面的概念和功能同样适用于断面图。由两个或多个相交的剖切平面剖切物体的出的移出断面图，中间应断开绘制。（2）重合断面图画在视图之内的断面图成为重合断面图。重合断面图的轮廓线用细实线绘制。当视图中轮廓线与重合断面图的图形重合时间，视图中的轮廓线仍应连续画出，不可间断。为了得到断面的真实形状，剖切平面一般应垂直于物体上被剖切部分的轮廓线。四 其他表示方法1 局部放大图将机件的部分结构用大于原图形所采用的比例画出的图形，称为局部放大图。当机件上的细小结构在视图上表达不清楚，或不便于标注尺寸和技术要求时，可采用局部放大图。局部放大图可以根据需要画成视图、剖视图、断面图。必要时可用几个图形来表达同一个被放大部分的结构。为看图方便，局部放大图应尽量配置在被放大部份附近。绘制局部放大图，应用细实线圆或长圆圈出被放大的部分。当同一物体上有几个被放大部份时，必须用罗马数字依次标明被放大部份，并在局部放大图的上方标出相应的大写罗马数字和采用的比例。当物体上被放大部份仅有一个时，在局部放大图的上方只需要注明所采用的比例。2 其他简化画法第三节 标准件和常用件一 螺纹螺纹是指在圆柱或圆锥表面上，沿着螺旋线所形成的具有相同剖面的连续凸起，一般称为“牙”。在圆柱或圆锥外表面上形成的螺纹称为外螺纹，在其内孔表面上所形成的螺纹称为内螺纹。1 螺纹的形成螺纹是根据螺旋线原理加工而成的。如图1-24，圆柱形的工件作等速旋转运动，车刀则与工件相接触作等速的轴向移动，刀尖相对工件即形成螺旋线运动。由于刀刃的形状不同，在工件表面切取部分的截面形状也不同，所以可以加工出各种不同的螺纹。图1-24车床上加工螺纹2 螺纹的要素（1）牙型在通过螺纹轴线的剖面上，螺纹的轮廓形状成为牙型。螺纹的牙形不同，其用途也不同，说明如下：普通螺纹：用于连接零件。管螺纹：用于连接管道。梯形螺纹：用于传递动力。锯齿形螺纹：用于单方向传递动力。图1-25 常见标准螺纹的牙型（2）直径螺纹的直径有大径、中径和小径之分。外螺纹的大径和内螺纹的小径也称顶径。螺纹的公称直径为大径。（管螺纹用尺寸代号表示）（3）线数(n)螺纹有单线和多线之分。沿一条螺旋旋形成的螺纹称作单线螺纹；沿两条或两条以上在轴向等距分布的螺旋线形成的螺纹称作多线螺纹。（4）螺距(P)和导程(S)螺距是指相邻两牙在中径线上对应两点的轴向距离。导程是指在同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。螺距、导程、线数的关系是螺距(P)=（5）旋向螺纹分为右旋和左旋。2 螺纹的规定画法（1）螺纹的牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示，在螺杆的倒角或倒角圆部分应画出。在垂直于螺纹轴线的投影面的视图中，表示牙底圆的细实线只画34，此时螺杆或螺纹孔上倒角不应划出。（2）有效螺纹终止界线用粗实线表示。（3）不可见的螺纹用虚线表示。（4）以剖视图表示内外螺纹连接时，其旋和部分应按外螺纹画法绘制，其余部分按各自的画法表示。图1-26 外螺纹的画法图1-27 内螺纹的画法3 螺纹的标注（1）普通螺纹标注（2） 梯形螺纹标注（3）管螺纹标注第四节 零件图上常见结构的注法1 45度倒角2 非45度倒角3 光孔标注4 沉孔第五节 表面粗糙度和标注1 表面粗糙度用代号标注，代号由符号和数值组成。符号和代号含义见下表表面粗糙度符（代）号含义2 同一张图样上，每一个表面一般只标注一次符（代）号，按规定标注在可见轮廓线、尺寸界线、尺寸线、引出线和它们的延长线上。3 符号尖端必须从材料外部指向加工表面。4 表面粗糙度参数值数字的大小、方向和尺寸数字的大小方向一致。5 使用最多的一种代（符）号，可以统一标注在图样的右上角，并加注“其余”两字，右上角符（代）号的大小是图形上其他符（代）号的1.4倍。6 当零件所有表面为同一符（代）号时，可在图样右上角统一标注。其符（代）号的大小是图形上其他符（代）号的1.4倍。 . . . .
