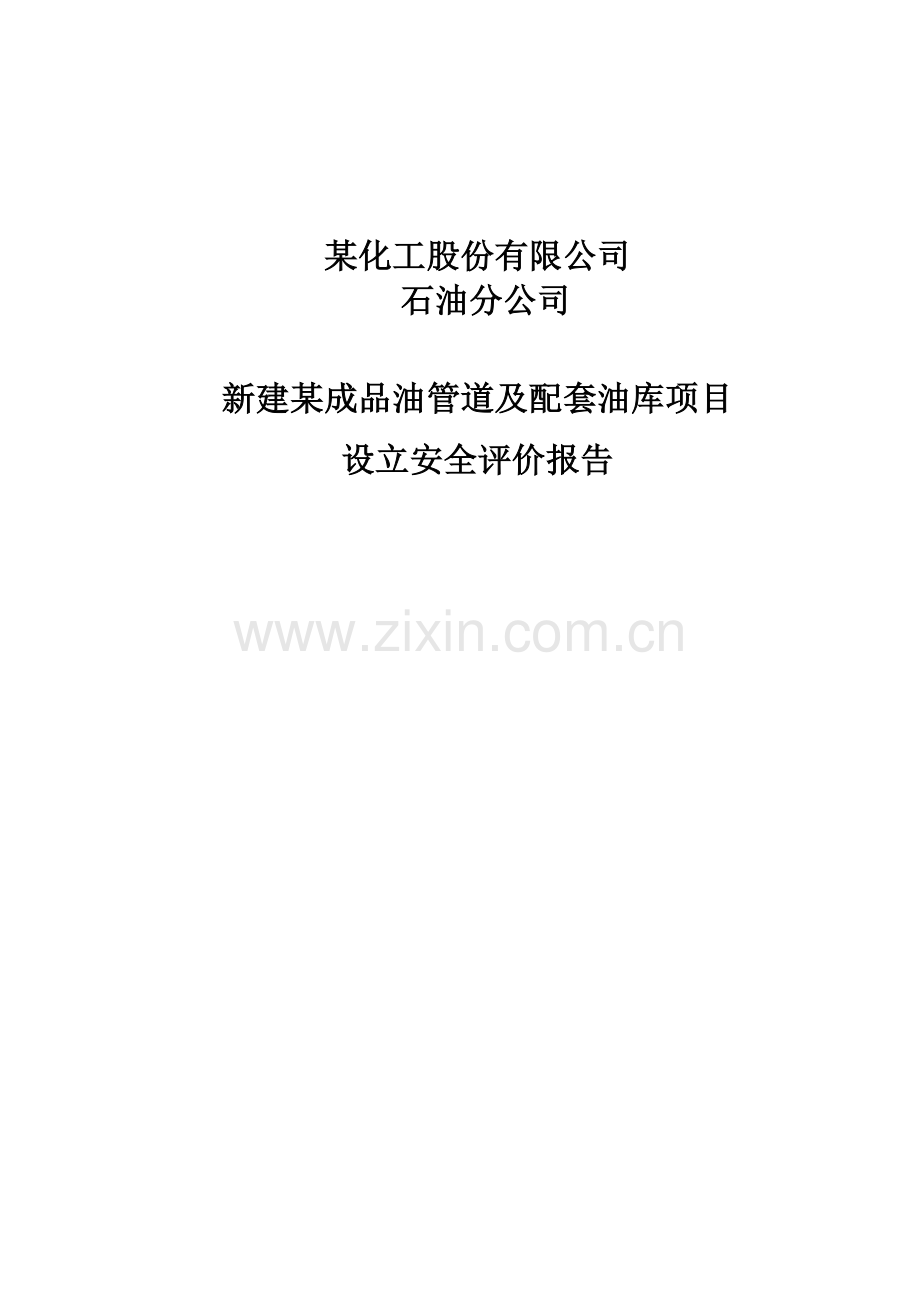

新建某成品油管道及配套油库项目安全设立评价报告.doc

某化工股份有限公司
石油分公司

新建某成品油管道及配套油库项目
设立安全评价报告

编 制 说 明
《某有限公司某省某市石油分公司新建某成品油管道及配套油库项目安全设立评价报告》是某省某安全评价某公司受某有限公司某省某市石油分公司的委托，依照相关安全法律、法规及安全评价导则编制的。
某省某安全评价某公司是由某省省安全生产监督管理局批准的专门从事技术咨询和安全评价（估）的中介机构，2010年6月30日经某省省安全生产监督管理局审查核准为国家乙级资质，可在某省省境内开展多种行业安全评价工作。
某有限公司某省某市石油分公司隶属于某有限公司，是某经济区经营成品油规模最大的专业公司。该公司拟投资87497万人民币建设苏北成品油管道油库配套设施工程，建设库容44.9万立方米（其中乙醇罐容0.55万立方米），苏北线以扬子油库为首站共建设两条干线，一条支线。东干线扬子—扬州—泰州，北干线扬子—淮安—宿迁—某，支线淮安—盐城，共涉及油库七座，某成品油管道及配套油库项目为该项投资的一部分。项目投资5861.49万元，项目用地面积80亩，建设规模49000平方米。某成品油管道及配套油库项目已经在某市发改委立项备案，用地已经取得了某市规划局建设用地规划许可证和某市土地局用地预审意见，项目环评报告表已经某市环境保护局同意批复。
某成品油管道及配套油库项目某油库新建4座3000立方米汽油储罐，6座3000立方米柴油储罐以及2座500立方米乙醇储罐，总库容31000立方米，为二级石油库。根据苏安监【2007】180号文件，该建设项目为Ⅰ类危险化学品储存装置（设施）建设项目，应进行危险化学品建设项目设立。
本次设立安全评价报告为某成品油管道及配套油库项目设立安全评价，主要内容包括某油库项目选址、储油发油设施及项目的公用辅助设施，评价范围为某油库界限范围内。评价过程中对环保、职业卫生、消防等内容有所涉及，但结论应依据相关单位（机构）的审核意见（评价结论）。建设项目设立安全评价通过某市市安全生产监督管理局审核后，建设单位应依据审核过的设立安全评价，委托有资质的设计单位进行安全设施设计，竣工后应经过某市市安全生产监督管理局进行安全设施竣工验收方可投入使用。
某省某安全评价某公司接受该建设项目安全评价委托后，成立了项目评价组。依据相关安全法律、法规、规范、标准及委托方提供的资料，按照《危险化学品建设项目安全评价细则（试行）》（安监总危化[2007]255号）进行了本报告的编制。
本报告的结论受委托方提供资料的真实性和完整性的影响。如委托方在项目实施过程中因工艺、设备、设施、建设地点、原辅材料等发生变化而造成系统的安全程度亦会随之变化，本报告将失去真实有效性。
本报告涉及委托方及受委托方的技术和商业秘密，评价过程涉及各方均应对该建设项目所涉及的技术和商业秘密保密。
目 录
1 安全评价工作主要过程 1
1.1 安全评价准备工作介绍 1
1.1.1 设立安全评价（安全预评价）的目的 1
1.1.2 安全评价的前期工作情况介绍 2
1.2 安全评价的对象及范围 2
1.3安全评价工作程序 3
1.3.1前期准备 3
1.3.2 安全评价程序 3
1.3.3 与建设单位交换意见 4
1.3.4 编制安全评价报告 4
2 建设项目（工程）概况 6
2.1 建设单位介绍 6
2.2 建设项目概况 6
2.2.1 项目基本概况 6
2.2.2 地理位置及周边环境 7
2.2.3 建设项目所在地自然条件 9
2.2.4某经济开发区简介 11
2.3 建设项目总平面布置 12
2.3.1 平面布置 12
2.3.2 主要建构筑物 14
2.3.3土方工程 14
2.3.4库区绿化 15
2.3.5 物流人流介绍 15
2.4 工艺流程及主要设备 15
2.4.1储运工艺流程 15
2.4.2 主要油品及储存量 16
2.4.3 储运控制系统 16
2.4.4 主要存储设施及公用设备 16
2.4.5 装置、设施布局及上下游关系 17
2.5 主要公用工程 17
2.5.1 给排水系统 17
2.5.2 消防系统 17
2.5.3 供电系统 18
2.5.4 电讯系统 18
2.5.5 设备维修 19
2.5.6 三废处理 19
2.6 安全管理和劳动定员 20
2.7 安全专项投资 21
3 危险、有害因素的辨识与分析 22
3.1 危险、有害因素辨识的依据 22
3.2 危险、有害因素辨识的过程 22
3.3 危险、有害因素辨识的结果 23
3.3.1 系统存在的危险、有害因素类别 23
3.3.2 油库选址、平面布置及建（构）筑物危险、有害因素辨识结果 25
3.3.3 物料危险、有害因素辨识结果 25
3.3.4工艺过程危险、有害因素辨识结果 27
3.3.5设备危险、有害因素辨识结果 28
3.3.6 公用工程危险、有害因素辨识结果 29
3.3.7 作业环境危险性辨识 29
3.3.8 自然条件危险、有害因素辨识 30
3.3.9 人的不安全行为辨识 30
3.3.10 重大危险源辨识 31
3.4 危险、有害因素辨识小结 32
4 评价单元的划分 33
4.1 评价单元划分目的和原则 33
4.2 评价单元划分结果及理由 33
5 安全评价方法的确定及选择理由 34
5.1 评价方法的确定 34
5.2评价方法的选择理由 34
6 各单元定性、定量评价评价结果 36
6.1 项目选址、总平面布置及建（构）筑物单元评价结果 36
6.2工艺过程及设备单元评价结果 36
6.2.1 工艺过程及设备单元预先危险性分析评价结果 36
6.2.2工艺过程作业条件危险性分析评价结果 36
6.2.3固有危险性分析评价结果 36
6.2.4风险程度评价结果 37
6.3 公用工程单元评价结果 38
6.4 作业环境单元评价结果 38
7 建设项目安全条件和安全生产条件的分析结果 39
7.1 建设项目外部安全条件分析 39
7.1.1 建设项目的外部情况介绍 39
7.1.2 外部安全条件分析 40
7.1.3 外部安全条件分析结果 40
7.2 建设项目安全生产条件可靠性分析 40
7.2.1工艺安全可靠性分析 40
7.2.2设备匹配情况安全可靠性分析 41
7.2.3 公用工程安全可靠性分析 41
7.3 事故案例分析 41
7.3.1 山东某油库火灾事故案例分析 41
7.3.2 大连中石油储运公司输油管道爆炸案例分析 47
8 安全对策与建议 51
8.1 安全对策措施的依据和原则 51
8.2 安全对策措施及建议 51
8.2.1 建设项目选址对策措施与建议 51
8.2.2厂区总平面布置方面对策措施与建议 52
8.2.3工艺、设备方面的对策措施与建议 52
8.2.5公用工程安全对策措施与建议 61
8.2.6作业环境危害预防措施及建议 64
8.3 安全管理对策措施及建议 64
8.3.1安全管理机构及安全管理人员 65
8.3.2 安全生产责任制 65
8.3.3 安全管理制度及操作规程 66
8.3.4 安全培训教育 67
8.3.5 事故应急救预案编制建议 68
8.3.7 重大危险源管理措施及建议 71
8.4 事故应急处置措施及建议 72
8.4.1 汽油事故应急处置措施 72
8.4.2 乙醇、乙醇事故应急处置措施 74
9 安全评价结论 78
9.1 安全评价综述 78
9.1.1 建设项目存在的主要危险、有害因素 78
9.1.2 应注意的主要安全对策措施 78
9.1.3 安全评价结果综述 78
9.2安全评价结论 78
10 与项目建设单位意见交换表 80
安全评价报告附件 81
附件1 安全评价方法简介 81
附1.1 安全检查表评价法简介（SRC） 81
附1.2 预先危险分析法简介（PHA） 81
附1.3 作业条件危险性分析评价法简介（LEC） 83
附1.4 伤害（破坏）范围评价法简介 86
附件2 定性、定量分析危险、有害程度的过程 92
附2.1 选址、总平面布置及建（构）筑物单元安全评价 92
附2.2 工艺过程及设备单元安全评价 95
附2.3 公用工程单元安全评价 104
附2.4作业环境单元安全评价（预先危险性分析法） 105
附件3 高危储罐自动化控制安全评价 106
附件 4 安全评价依据 108
附4.1 法律、法规 108
附4.2 标准、规范 109
附4.3 相关技术资料 111
附件5 主要附图（表） 112
附5.1 危险化学品安全技术说明书 112
附6.2 主要附图 121
附件7 某有限公司某省石油分公司提供的相关文件 123

公司新建新沂成品油管道及配套油库项目安全设立评价报告
1 安全评价工作主要过程
1.1 安全评价准备工作介绍
1.1.1 设立安全评价（安全预评价）的目的
安全预评价是为了贯彻“安全第一，预防为主，综合治理”的安全生产方针，在项目建设前应用安全系统工程的原理和方法对系统中存在的危险、有害因素进行预测性评价，根据建设项目可行性报告提供的生产工艺过程、使用和产出的物质、主要设备和操作条件进行分析，研究系统固有的危险性并进行分析，确定主要的危险、有害因素及其危害程度，针对主要危险、有害因素提出消除、预防和降低危险、危害程度的对策措施，评价采取安全措施后的生产系统能否满足规定的安全要求，从而得出建设项目如何设计、建设、生产、管理才能达到安全生产的要求。
本次新建某成品油管道及配套油库项目设立安全评价的目的：
（1）对某油库内外部安全条件进行分析。
（2）辨识、分析某油库投产运行后存在的主要危险、有害因素及其产生危险、危害后果的主要条件。
（3）对某油库投产运行过程中的固有危险、有害因素进行定性或定量的评价，对其控制手段进行分析，预测其安全等级。
（4）提出消除、预防或减弱装置危险性，提高装置安全运行等级的对策措施，以寻求最低事故率、最低职业伤害、最少的事故损失和最优的安全投资效益为该建设项目下一步的安全设施设计提供依据，以最终实现建设项目的本质安全化，以尽可能提高建设项目投产后的本质安全程度。
（5）为建设项目拟建装置的生产运行及日常劳动安全卫生管理提供依据。
（6）本评价报告作为技术文件为安全生产行政管理部门对该项目安全设立、安全设施设计、安全设施竣工验收提供依据。
1.1.2 安全评价的前期工作情况介绍
2010年9月，我公司与某有限公司某省某市石油分公司达成安全评价委托意向后，开展了对该公司新建某成品油管道及配套油库项目安全评价工作的风险分析工作。经过分析，该项目的相关手续已基本完善，项目可行性报告已经编制完成，拟采用的工艺技术资料相对较齐全，我公司认为该建设项目具备安全设立评价的基本条件。我公司于2010年10月正式与某有限公司某省某市石油分公司签订了《新建某成品油管道及配套油库项目安全评价合同》。
签订安全评价合同后，我公司根据该项目生产工艺特点成立该项目安全评价组，于2010年10月至2010年11月间，对该建设项目选址进行现场勘察，多次与该公司的技术人员和管理人员进行交流和沟通，收集了该公司拟采用的生产工艺、设备装置等技术资料和其它文件。
1.2 安全评价的对象及范围
根据某有限公司某省某市石油分公司与我公司签订的安全评价委托合同，本次安全评价的对象为新建某成品油管道及配套油库项目某油库，评价范围为某油库用地界限内，主要包括以下内容：
1）某油库外部安全条件分析；
2）某油库总平面布置及建（构）筑物与生产工艺符合性；
3）某油库成品油储运工艺过程及装置、设备；
4）公用工程；
5）职业危害；
6）重大危险源辨识及安全管理。
涉及某油库的经营销售、环保、消防、建设施工、职业卫生等方面的内容，本报告有所提及，主要采用政府有关部门批准或认可的文件。
1.3安全评价工作程序
1.3.1前期准备
明确评价对象和评价范围；组建评价组；收集国内外相关法律法规、标准、行政规章、规范；收集并分析评价对象的基础资料、相关事故案例。
1.3.2 安全评价程序
(一)辨识危险、有害因素
①运用危险、有害因素辨识的方法，辨识该项目可能造成爆炸、火灾、中毒、灼烫事故的危险因素及其分布。
②分析该项目可能造成作业人员伤亡的其它危险、有害因素及其分布。
(二)划分评价单元
考虑安全评价的特点，以该项目自然条件、基本工艺条件、危险有害因素分布及特点和便于实施评价为原则进行评价单元划分。
(三)确定安全评价方法
根据评价项目工艺特点、功能，或从危险、有害因素分布和危险、有害因素特点，以及评价单元的划分情况，选择适当的评价方法。
(四)定性、定量分析危险、有害程度
使用选定的评价方法对各评价单元进行定性、定量评价，以判定存在该单元的危险、有害因素导致事故发生的可能性及其严重程度。
(五)分析安全条件和安全生产条件
根据油库周边情况及内部工艺布置特点，依照单元评价的结果进行安全条件论证，分析项目投产后的安全生产条件。
(六)提出安全对策与建议
为保障建设项目建成或实施后能安全运行，从项目的总图布置、功能分布、工艺流程、设施、设备、装置等方面提出安全技术对策措施；从评价对象的组织机构设置、人员管理、物料管理；应急救援管理等方面提出安全管理对策措施；从保证评价对象安全运行的需要提出其它安全对策措施。
(七)整理归纳安全评价结论
简要概括评价结果，给出评价对象在评价时的条件下与国家有关法律法规、标准、行政规章、规范的符合性结论，给出危险、有害因素引发各类事故的可能性及其严重程度的预测性结论，明确潜在的危险、有害因素采取安全对策措施后能否得到控制及可接受程度。从安全生产角度给出建设项目是否符合国家有关法律法规、标准、规章、规范的要求。
1.3.3 与建设单位交换意见
根据对该建设项目的具体危险有害因素及提出对策措施，与某有限公司某省某市石油分公司充分交流意见，以能够更全面的辨识危险有害因素，提出更经济、实用、可操作的安全对策措施。
1.3.4 编制安全评价报告
根据《安全评价通则》、《危险化学品建设项目安全评价细则（试行）》编制安全评价报告。
见图1-1 安全评价程序图
安全评价工作程序
确定评价范围
安全评价
辨识危险有害因素
划分评价单元
确定评价方法
定性、定量评价
分析安全条件和安全生产条件
提出安全对策与建议
整理、归纳评价结论
收集评价资料
与建设单位交换意见
编制安全评价报告
前期准备
图1-1 安全评价程序图

2 建设项目（工程）概况
2.1 建设单位介绍
某有限公司某省某市石油分公司隶属于世界500强企业——某有限公司，该公司是某经济区经营成品油规模最大的专业公司，承担着某市区域经济发展和交通运输用成品油的主渠道供应任务。
该公司拥有加油站、加气站近200座，遍布城乡干道，主要经营汽油、柴油、润滑油等成品油。该公司拟投资600万人民币拆除丰县北环路加油站原有油罐、加油机等设施，建设丰县北环加油加气合站建设项目，该建设项目为机动车配套充加压缩天然气、汽油、柴油。
该公司拟投资87497万元建设苏北成品油管道油库配套设施工程，建设库容44.95万立方米（其中乙醇罐容0.55万立方米）。某成品油管道及配套油库建设项目即为该工程中的一个建设项目。
某成品油管道及配套油库项目已经取得某市发改委（新发改经贸投资意见批准意见，项目工程已取得某市规划局建《设用地规划许可证》（地字第320381201000100号），项目环境评价取得某市环境保护局《关于某有限公司某省某市石油分公司某成品油管道及配套油库新建项目环境影响报告表审批意见》（新环许【2010】6号），建设项目用地已经取得某市国土局预审预审意见。
2.2 建设项目概况
2.2.1 项目基本概况
项目名称：新建某成品油管道及配套油库项目
投资金额：5000万元
项目性质：Ⅰ类危险化学品储存装置（设施）建设项目
建设规模：储油罐区49000平方米。新建罐容为3.1万立方米，为二级石油库。其中柴油1.8万立方米、设置6座3000立方米内浮顶罐；汽油1.2万立方米、设置4座3000立方米内浮顶罐；2座500立方米内浮顶燃料乙醇罐与站场用3座500立方米混油、泄压罐合为一个罐组。
建设地址：某开发区一号路与大桥西路交叉口西北角
用地面积：80亩。
劳动定员和工作制度：本项目劳动定员为22人，其中技术及管理人员4人，生产人员18人。管理、技术和一般操作人员从某市分公司和下属油库内部调剂解决，不对外招聘。油库运营每天8小时制，每年运营300天。
2.2.2 地理位置及周边环境
2.2.2.1建设项目地理位置及交通情况
某成品油管道及配套油库项目某油库位于某省省某市某开发区，某经济开发区位于某市西南部，毗邻市区，开发区一号路与大桥西路交叉口的西北角。
某位居某省和山东两省交界，某市市东部，为县级市，东经117°59′～118°39′，北纬３4°06′～34°26′。东靠沭阳、东海，南隔沂河、骆马湖与宿迁相望，西邻邳州，北邻山东郯城县。。是沿东陇海线产业带中心节点城市，面积1616平方公里，下辖16个镇、1个省级开发区，人口103万，城区人口27万。
某是亚欧大陆桥东起第一座枢纽城市，陇海与新长、胶新铁路，京沪高速与连霍高速公路，205国道与323、249省道，在某形成“三纵三横”的路网格局，这在全国2000多个县市中独一无二。京杭大运河贯通南北，东离连云港港口仅有90公里，周边80公里范围内分布着三个机场，构建了“公铁水空”的立体化交通网络。特别是随着胶新铁路复线、新长铁路复线和兰连高铁客运专线建设的实施，某铁路运输将形成“一客一货一编组”的新格局。优越的区位、便捷的交通，使某成为人流物流信息流的集聚地，区域中心优势更加凸显。
某成品油管道及配套油库项目某油库南侧紧邻大桥西路（现已基本完工），东临开发区一号路，均为某主要交通道路，道路建设标准为一级公路标准。可与境内各省道、高速公路相连接。建设项目交通条件便捷。
地理位置详见附图5-1 某成品油管道及配套油库项目某油库地理位置示意图
2.2.2.2建设项目周边环境
某油库位于某开发区一号路与大桥西路交叉口西北角，项目南侧为大桥西路及工业预留地，北侧为工业预留地，东侧为开发区一号路及工业预留地（再往东为新墨河及205国道），西面为开发区九号路（规划道路待建）及工业预留地（其中64亩为某油库二期预征土地）。
某成品油管道及配套油库项目某油库项目选址周边500米范围内没有建成企事业单位。
某油库周边村庄分布现状为：东侧新戴村距离500米，居民约450户；西北侧五七新村距离520米，居民约140户；西南侧卓窑村距离560米，居民约100户。
表 2-1 某油库周边环境一览表
序号
方位
周边环境现状
拟建距离（米）
标准距离（米）
标准依据
评价结果
1
东
开发区一号路（待建）
21.5
20
石油库设计规范（GB50074-2002）
4.0.7
符合要求
2
新墨河及工业预留地（现为农田空地）
——
——
——
——
3
新戴村
500
90
石油库设计规范（GB50074-2002）
4.0.7
符合要求
4
南
大桥西路（已基本完工）
75
20
石油库设计规范（GB50074-2002）
4.0.7

5

大桥西路南侧为工业预留地（现为农田空地）
——
——
——
——
6
西
工业预留地（现为农田空地）
——
——
——

7
开发区九号路（待建）
200
20
石油库设计规范（GB50074-2002）
4.0.7
符合要求
8
北
工业预留地（现为农田空地）
——
——
——
——
9
开发区二号路（待建）
225
20
石油库设计规范（GB50074-2002）
4.0.7
符合要求
10
西南
卓窑村
560
90
石油库设计规范（GB50074-2002）
4.0.7
符合要求
11
西北
五七新村
520
90
石油库设计规范（GB50074-2002）
4.0.7
符合要求
注：至北侧道路拟建距离为T-1罐组防火堤中线至道路边线距离，至南侧道路拟建距离为T-2罐组防火堤中线至大桥西路距离，至西侧道路拟建距离为T-1罐组防火堤中线至道路边线距离。
详见附图5-2 某成品油管道及配套油库项目某油库周边环境图
2.2.3 建设项目所在地自然条件
2.2.3.1　地形地貌
某市地质构造属华北古陆南缘组成部分。地势东高西低，由东向西，呈波浪起伏地形。东部为海拔30～50米得丘陵岗地；中部为宽敞的沂沭冲积平原；西部为骆马湖洼区，地面海拔最低为20米。
2.2.3.2　水文、地质
　　①气候与水文
某市地处中纬度地带，属于湿润性季风气候，某市四季分明，光照充足，热量丰富，全年平均日照2516小时，日照率57%，年太阳辐射 121.46千卡/cm2，年均气温14.8℃，平均无霜期201天；年平均降水量900mm，夏季占60%，冬季占5%，秋季占18%，春季占17%，但气候的年季变化较大，灾害性天气比较频繁。常年主导风向偏东风，平均风速：3.2m/s，最大风速： 24.0m/s。主要气象灾害有旱、涝、渍、霜冻、冰雹等。
某市属于沂沭河水系，承受鲁南山区1万Km2/a的过境客水，主要河流为沭河。沭河源于山东沂蒙山南麓，流经面积550 Km2，平均流量22m3/s，河床底宽190~240m，河床高程24m左右。新戴运河全长31Km，流域面积87 Km2，与新墨河贯连，底宽15m，该河从骆马湖引水，沿东北方向至新墨河后折而向东，供两岸农田灌溉和市区部分工业用水，并保持其航道深度。通过对沿途工业和城市污水进行治理，沭河水质2005年明显得到改善，沭河新戴河入沭处断面水质达到《地表水环境质量标准》（GB3838-2002）Ⅳ类水标准。
新墨河：发源于山东省郯城县袁庄，其流向在山东省境内自北向南，进入某省后则转为东南向，汇入沭河，其间有郯新河和柳沟河两条小河流汇入。河宽50m，底宽20m，流量较小，下游有张墩闸和马姚闸，在泄洪时开启。
②地质条件
某市位于某市东部，其北部与山东省郯城县接壤，西部与邳州市相连，东部与东海县和沭阳县相邻，南部与宿迁市隔骆马湖相望。某市位于沂蒙山系南缘，为沭河冲积平原，境内地势平坦，自东北向西南倾斜，高程一般在27~30米之间。主要构造类型有某市弧形构造，新华夏构造和东西向构造。
项目所在地表层为第四纪覆盖，局部地区有晚白垩纪基岩裸露，地基承载力一般为14~18吨/平方米。某市处于沂、沭河冲积扇边缘的含水层地带，地表水和地下水流向均由北向南。
第四系下部基岩以泥灰岩、灰岩为主。地下水赋存于第四纪孔隙和岩溶裂隙中，其中岩溶裂隙水因开采强烈，水位较深，水化学特征为碳酸盐类水，呈弱碱性，矿化度1000mg/l左右。
某市位于郯庐断裂带内，据《中国地震烈度区划图》项目所在地地震基本烈度为八度。
2.2.4某经济开发区简介
于2006年4月经省政府批准设立，总规划面积40平方公里，为省级经济开发区。2003年以来，紧紧围绕建设“东陇海线上一流开发区”这一目标，按照“统一规划、合理布局、综合开发、滚动发展”的思路，加快基础设施建设，先后投资3亿多元，建成了中心区、东区、西区、南区“一主三副”4个部分，已开发面积近20平方公里。目前中心区“七纵八横”的道路网络已经形成，基本达到“七通一平”，开发面积10平方公里。完成了总体规划修编和总体环境评价，通过了ISO9000质量管理体系和ISO14000环境管理体系认证；东区、西区和南区三个分区正在进行基础设施建设，部分项目已经落户。某开发区成为东陇海产业带重点开发区、全省重点支持的15个工业园区之一。
（1）园区规划
某经济开发区总体局规划结构为八个区：生活服务办公区、传统工业区、机械工业区、纺织工业区、高新产业起步区、高新产业发展区、物流基础化工区、精细化学工业区，各区结构分明，功能明确。
生产、生活、交通、游憩既不相互干扰，又紧密有机地结合为一体。
某成品油管道及配套油库项目某油库位于某市西南部的传统工业区内。
（2）基础设施
开发区总体规划面积60平方公里，包括中心区、化学工业园、苏化工业园以及无锡-某工业园四个部分。累计建成高标准的主次干道近62公里，绿化165万平方米，区内有3座配套热电厂，每小时供气能力达500蒸吨；7万吨工业污水处理厂、10万吨工业地表水厂正式投入使用；2座配套变电站和2座供电开闭所保持不间断平稳供电，1座西气东输天然气供气站已经开业供气。同时，开发区具备较强的物流运输、邮电通信和服务保障能力，建有学校、医院、星级宾馆、金融机构和体育文化等良好的配套设施。
2.3 建设项目总平面布置
某成品油管道及配套油库项目某油库的储存设施、收发油设施及公用工程均为新建，在满足使用功能的前提下，贯彻节约用地的方针。该油库总体占地面积约80亩（53360m2）。该选址符合某经济开发区发展规划、项目布局和用地规划。土地面积可以满足该油库用地要求。地形平坦、开阔，平整量小，无拆迁。供电供水等外部条件较为优越，水文地质相对简单。
2.3.1 平面布置
某油库用地形状呈南宽北窄，不规则形状，征地81.6亩，规划用地面积80亩。周边拟建实体围墙与外部隔开。油库总平面布置分为4个区域，其中包括储油罐区、公路收发油区、输油泵站（预留）、辅助生产区、行政管理区及管道站场。油库的东侧为行政管理区和辅助生产区，油库北侧、西侧为储油罐区，油库南侧中间部位为公路收发油区和预留的输油泵站。行政管理区、生产辅助区与罐区发油区有围墙相隔，发油区与罐区、输油泵站有围墙相隔。
辅助生产行政管理区内南侧新建三层综合楼，北侧建配电室及消防泵房、消防水罐。行政区与储罐、发油区有围墙相隔。
某油库储罐区储油罐区设2个罐组，其中T-1罐组设10座3000 m3内浮顶油罐位于油库北侧；T-2罐组设2座500 m3内浮顶油罐（其中预留1座位置）和3座500 m3站场混油罐、泄放罐，位于T-1罐组的西南侧。本次油库配套罐容为3.1万m3（含2×500m3乙醇罐），其中汽油1.2万m3（4×3000m3），柴油1.8万m3（6×3000m3）。油库设计总容量为3.1万m3，为二级油库。
新建的公路发油区位于T-1罐区南侧，发油区内新建5个车位通过式汽车发油亭和发油管理室。新建油气回收装置及新建污水处理装置各一套。T-2罐组东侧预留站场泵站北侧。
某油库共设四个对外出入大门，南侧行政管理区设有1#门供工作人员出入，汽车发油区南侧设2#门供运油槽车出入，面临大桥西路。另在储罐区东北角设3#门，T-2罐组南侧设4#门，与储罐区直接相通。行政管理区、生产辅助区道路宽6米，装卸区道路宽18米，储罐区周边形成6米宽环形消防通道。
详见附图5-4 某成品油管道及配套油库项目某油库平面布置图。
表2-2 库区内设施及辅助设施防火距离表
名 称
名 称
拟建距离(米)
标准距离(米)
依据标准
评价结果
T-1罐组
围墙（西侧）
35.3
7.5
《石油库设计规范》
GB50074-2002
5.0.3
符合要求
围墙（北侧）
27
7.5
符合要求
消防泵房
35.5
22.5
符合要求
综合楼（注1）
48.1
26.5
符合要求
汽车发油鹤管
52
15
符合要求
输油泵组（注2）
48
11.5
符合要求
配电室
35.5
15
符合要求
污水处理装置
139
15
符合要求
T-2罐组（注3）
16
7
《石油库设计规范》
GB50074-2002
5.0.9
符合要求
T-2罐组
围墙（西侧）
35.3
7.5
《石油库设计规范》
GB50074-2002
5.0.3
符合要求
消防泵房
153
22.5
符合要求
配电室
151
15
符合要求
收发油管理室
55.9
15
符合要求
输油泵组（注2）
32
11.5
符合要求
汽车发油鹤管
81.5
15
符合要求
污水处理装置
139
15
符合要求
输油泵组
（注2）
汽车发油鹤管
35
15
《石油库设计规范》
GB50074-2002
5.0.3
符合要求
配电室
109
15
符合要求
消防泵房
117
12
符合要求
收发油管理室
34
12
符合要求
综合楼（注1）
103.5
20
符合要求
污水处理装置
139
12
符合要求
汽车灌油鹤管
消防泵房
82.9
15
《石油库设计规范》
GB50074-2002
5.0.3
符合要求
配电室
69.8
20
符合要求
综合楼（注1）
60.5
30
符合要求
围墙（南侧）
22.1
15
符合要求
收发油管理室
39.8
15
符合要求
污水处理装置
69
15

注：1. 综合楼内设食堂，按照有明火散发建筑物考虑。
2. 输油泵组由华东管道院负责，未明确建筑结构方式，按照油泵房考虑。
3. 两个罐组防火堤角线距离。
表2-3 罐区内油罐间防火距离表
油罐名称
油罐名称
拟建距离(米)
标准距离(米)
依据标准
评价结果
1-1
1-2
7.5
7.2
《石油库设计规范》
GB50074-2002
5.0.3
符合要求
1-3
14
7.2
符合要求
1-2
1-4
14
7.2
符合要求
1-5
7.5
7.2
符合要求
1-3
1-4
7.5
7.2
符合要求
1-5
1-6
10
7.2
符合要求
1-8
14
7.2
符合要求
1-6
1-7
7.5
7.2
符合要求
1-9
14
7.2
符合要求
1-7
1-10
14
7.2
符合要求
1-8
1-9
10
7.2
符合要求
1-9
1-10
7.5
7.2
符合要求
2-1
2-2
4
3.6
符合要求
2-2
2-3
4
3.6
符合要求
2-3
2-4
4
3.6
符合要求
2-4
2-5
4
3.6
符合要求
注：储罐均为内浮顶油罐，T-1罐组内储罐直径为18米， T-2罐组内储罐直径为9米，标准距离均取油罐直径的0.4倍。

2.3.2 主要建构筑物
表2-4 主要建筑物、构筑物工程一览表
序号
建筑物、构筑物名称
单位
面积（m2）
层数
火灾危险等级
结构形式
1
T-1罐组（10*3000立方米）
平方米
8568
——
甲类
——
2
T-2罐组（10*3000立方米）
平方米
1463
——
甲类
——
3
T-3罐组（预留二期罐组）
平方米
——
——
甲类
——
4
汽车发油亭（5车位）
平方米
1073
一层
甲类
钢结构
5
发油管理室
平方米
80
一层
丁类
砖混
6
油气回收系统
套
1
——
甲类
——
7
工艺泵组
套
1
——
甲类
——
8
综合楼
平方米
2300
三层
丁类
砖混
9
消防泵房（二层宿舍）
平方米
564
一层
丁类
砖混
10
消防水罐（2*1500立方米）
个
2
——
——
——
11
配电室
平方米
300
一层
丁类
砖混
12
门卫值班室
平方米
42
一层
——
砖混
13
污水处理系统
套
1
——
甲类
——

2.3.3土方工程
因该油库选址现为农田，地势平坦，土方工程量较小。库区采用混合排水系统，罐区及建、构筑物周围场地设雨水坡度、道路设雨水井会集场地，道路的雨水排出厂外。
2.3.4库区绿化
本项目重点绿化地段是建筑物周围。选取叶冠大、防尘效果好、防尘时间长的树种，形成乔灌草相结合的立体防尘带。在总平面布置方案中，考虑对行政管理区、生产辅助区及四周围墙、隔离围墙进行地面绿化和立体绿化。地面绿化主要以种植草坪为主，围墙绿化以种植爬山虎等滕科植物为主，道路两旁种植行道树。绿化系数可达20％--50%。但库区内不得种植油性等易燃可燃的植物。
2.3.5 物流人流介绍
某油库拟设3个出入口，1#门在库区南部东侧作为人员出入。2#门在南部西侧，为运油车辆出入口，东北角3#门为应急通道。
某油库运营期内路线功能划分明确，线路交叉点较少，物流、人流线路组织较合理。

2.4 工艺流程及主要设备
2.4.1储运工艺流程
某油库主要由站场通过输油管道来油，输入罐区油罐，然后通过汽车发油泵计量装车外运。
（1）油品进库
汽油、柴油：站场来油 → 油罐
燃料乙醇：公路槽车 → 公路卸油泵 → 油罐
（2）油品出库
油罐 → 汽车发油泵 → 计量装车
（3）油品倒罐
油罐 → 倒罐泵组 → 油罐
工艺流程满足：站场、公路油品进库、汽车发油、倒罐、计量等作业要求。
2.4.2 主要油品及储存量
表2-5 主要油品及储存设施
序号
物料名称
物质
形态
贮存
方式
最大储量（t）
规格数量（m3×只）
储存位置
1
93#汽油
液
储罐
9480
3000×4
T-1罐组
2
柴油
液
储罐
16200
3000×6
T-1罐组
3
燃料乙醇
液
储罐
790
500×2
T-2罐组
2.4.3 储运控制系统
某油库储存设施为某省省安全生产监督管理局高危储罐，某油库在油库建设运营过程中拟采用的自动控制系统。
某油库自动控制系统包括罐区监控系统、计量管理系统、阀门监控及联锁、发油装车控制系统。油库设有自己的库控和办公自动化的计算机网络，在综合楼内设总控室（站、库合用）。
罐区监控系统可实现储罐罐区计量、油罐进出口阀门的监控和联锁、下载油品计量交接数据的采集。油罐进口电动阀门（下载阀）的控制由站控PLC来完成，油罐出口电动阀门由库控PLC来完成。库控PLC以以太网的方式接入油库控制系统中，系统设置两台操作员站（热备）。该系统能够实现储罐高低液位报警和紧急联锁切断。
2.4.4 主要存储设施及公用设备
表2-6 主要设施设备一览表
序号
设备名称
规格型号
材质
数量
介质
工况
备注
1
汽油储罐
3000m3
A3
4
汽油
常温/常压
内浮顶
2
柴油储罐
3000m3
A3
6
柴油
常温/常压
内浮顶
3
乙醇储罐
500 m3
A3
2
燃料乙醇
常温/常压
内浮顶
4
发油鹤管
DN100

14
——
常温/常压

5
混油泄压罐
500 m3
A3
3
——
常温/常压

6
消防水罐
2000 m3
A3
2
水
常温/常压

7
消防泵
90kw
——
4
——
——

8
油气回收装置
400立方米/小时
——
——
——
常温/常压

9
污水
