山西国金一期2×350MW煤矸石发电综合办公楼施工组织设计

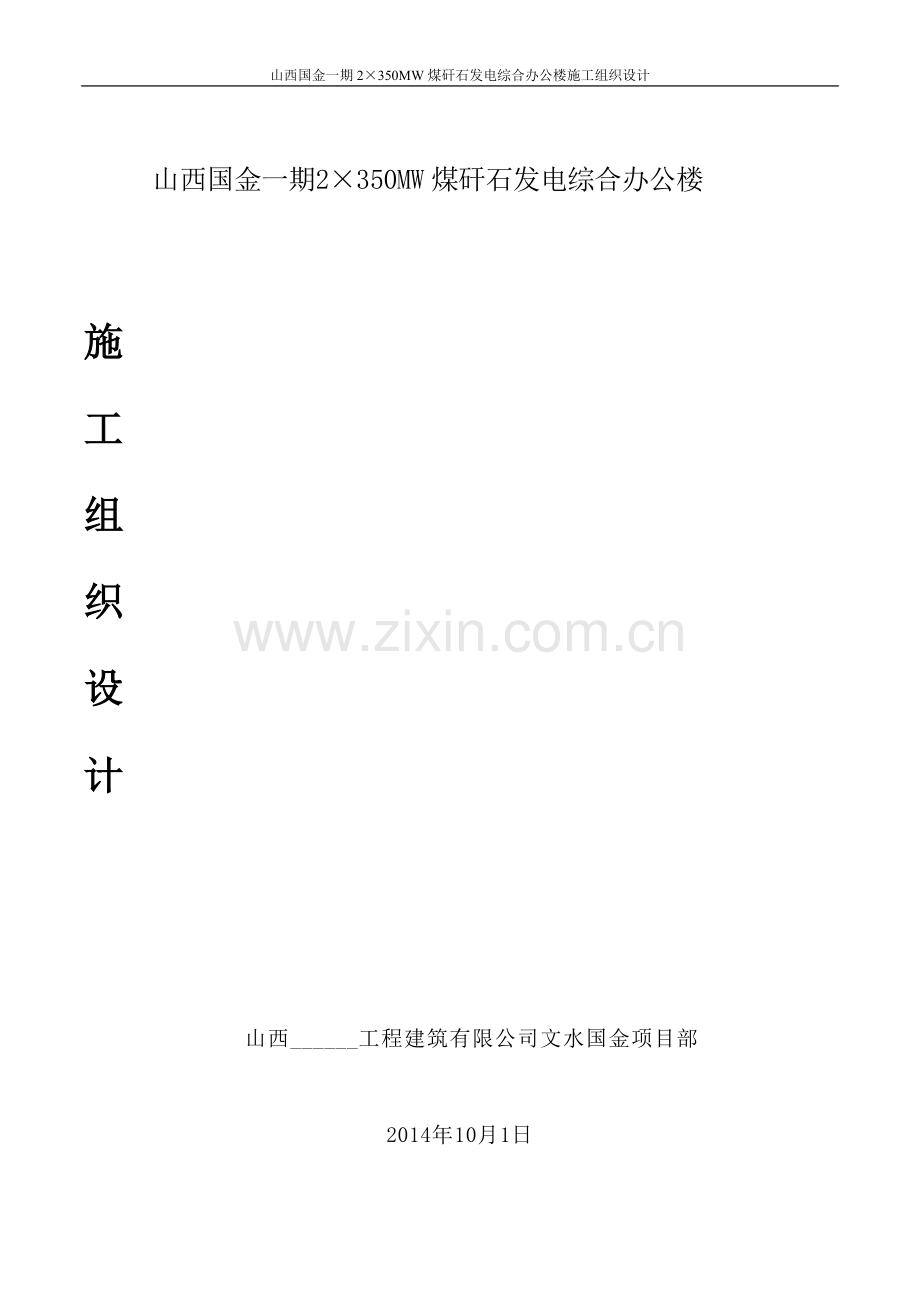

山西国金一期2×350MW煤矸石发电综合办公楼

施

工

组

织

设

计

山西______工程建筑有限公司文水国金项目部

2014年10月1日

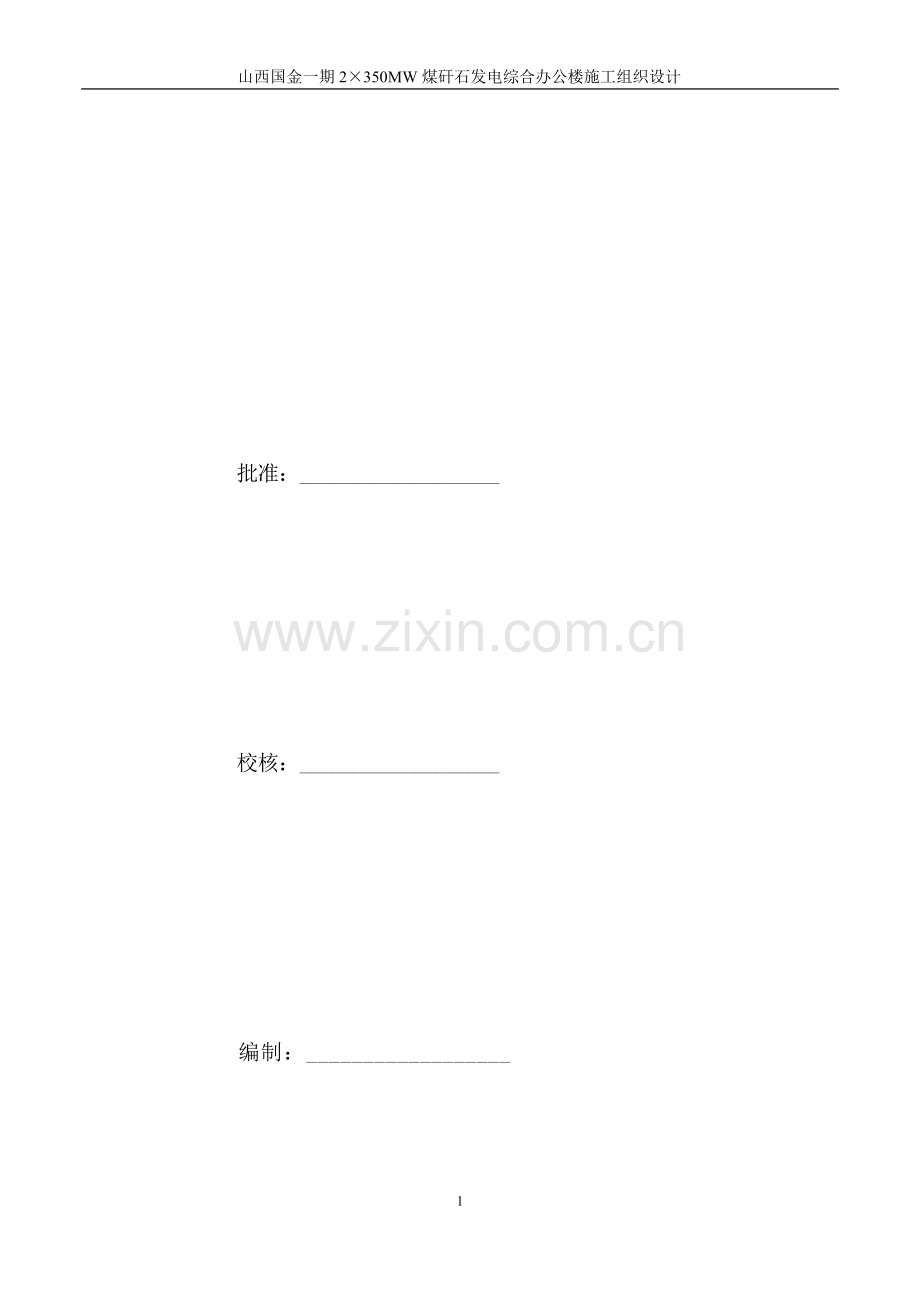

批准：___________________

校核：___________________

编制：__________________
目 录
一、编制说明…………………………………………………………………………10
二、工程概况与特点 ………………………………………………………………10
2.1、工程概况 …………………………………………………………………11
2.2、编制目的 …………………………………………………………………错误!未定义书签。
2.3、参加单位 …………………………………………………………………11
2.4、建筑工程概况 ……………………………………………………………11
2.5、安装工程概况………………………………………………………………12
2.7、工程地质情况………………………………………………………………12
2.7、工程特点……………………………………………………………………12
三、指导思想与控制目标 …………………………………………………………12
3.1 、指导思想…………………………………………………………………12
3.2 、控制目标…………………………………………………………………13
3.2.1、质量目标 ………………………………………………………………13
3.2.2 、工期目标………………………………………………………………13
3.2.3 、安全生产目标…………………………………………………………13
3.2.4 、文明施工目标…………………………………………………………13
3.2.5 、环保卫生目标…………………………………………………………13
3.2.6 、科技进步目标…………………………………………………………13
四、施工部署 ………………………………………………………………………13
4.1、 施工组织…………………………………………………………………13
4.2、 施工程序…………………………………………………………………14
4.3 、劳动力计划（详见插图4.3 ……………………………………………16
4.4 、主要施工机械计划………………………………………………………16
4.4.1、 垂直运输机械…………………………………………………………16
4.4.2、砼施工机械 ……………………………………………………………16
4.5、主要材料供应计划（详见插图4.5）……………………………………16
4.6、周转材料供应计划（详见插图4.6）………………………………………17
五、施工进度控制计划 ……………………………………………………………17
5.1、 总体施工进度控制………………………………………………………17
5.2、 主要分部工程进度计划…………………………………………………17
六、施工总平面布置与管理 ………………………………………………………17
6.1、施工总平面布置 …………………………………………………………17
6.2 、现场施工用水、电………………………………………………………17
6.3 、施工总平面管理…………………………………………………………18
七、主要施工组织方案 ……………………………………………………………18
7.1、施测方案 …………………………………………………………………18
7.1.1、建筑物平面测量控制 …………………………………………………18
7.1.2、建筑物的竖向测量控制 ………………………………………………18
7.1.3、建筑物的高程测量控制 ………………………………………………19
7.1.4、楼梯、墙及梁、汽车坡道的放样 ……………………………………19
７.1.5、沉降观测 ………………………………………………………………21
７.1.6、测量精度保证措施……………………………………………………21
7.2、桩基工程施工组织方案(附后) …………………………………………21
7.3、土方工程 …………………………………………………………………21
7.3.1、支护与排水 ……………………………………………………………21
7.3.2、土方开挖 ………………………………………………………………22
7.3.3、确保边坡及邻近建筑物的安全保证措施 ……………………………22
7.3.4、土方工程质量、技术安全保证措施 …………………………………23
7.4、承台、地梁、底板施工方案 ……………………………………………23
7.5、 地下室工程施工方案……………………………………………………25
7.6 、主体工程施工方案………………………………………………………26
7.6.1、 钢筋工程………………………………………………………………26
7.6.2、 模板工程………………………………………………………………29
7.6.3、 砼工程…………………………………………………………………30
7.7、砌体工程 …………………………………………………………………31
7.8、脚手架工程 ………………………………………………………………31
7.9 、屋面及卫生间防水施工…………………………………………………32
7.9.1、屋面工程 ………………………………………………………………32
7.9.2、卫生间防水 ……………………………………………………………32
7.10、装饰工程…………………………………………………………………34
7.10.1、外墙涂料………………………………………………………………34
7.10.2、外墙干挂石材…………………………………………………………35
7.10.3、花岗岩楼面……………………………………………………………36
7.10.4、陶瓷地砖………………………………………………………………36
7.10.5、吊顶工程………………………………………………………………37
7.10.6、铝合金门窗……………………………………………………………38
7.10.7、外墙保温层……………………………………………………………39
7.10.8、天棚刷“888”涂料 …………………………………………………39
7.10.9、内墙面砖………………………………………………………………40
7.10.10、内墙天棚刷仿瓷涂料 ………………………………………………40
7.10.11、铝塑板的安装 ………………………………………………………41
7.11、室外汽车坡道及台阶施工方案…………………………………………42
7.11.1、汽车坡道施工方案……………………………………………………42
7.11.2、室外台阶施工方案……………………………………………………43
7.12、水、电、暖配合结构预留预埋…………………………………………43
7.13、给排水工程………………………………………………………………45
7.13.1、给排水工程概述………………………………………………………45
7.13.2、施工组织………………………………………………………………45
7.13.3、施工流程 ………………………………………………………………45
7.13.4、施工方法………………………………………………………………46
7.14电气工程、…………………………………………………………………52
7.14.1、电气工程概述…………………………………………………………52
7.14.2、施工组织………………………………………………………………52
7.14.3、施工流程………………………………………………………………52
7.14.4、施工方法（强电）……………………………………………………54
八、保证工程工期的技术组织措施 ………………………………………………61
8.1、保证工期的组织措施 ……………………………………………………61
8.2、农忙季节及节假日劳动力保证措施 ……………………………………62
8.3、保证工期的季节性技术措施 ……………………………………………63
8.3.1、冬季施工技术措施 ……………………………………………………63
8.3.2、雨季施工技术措施 ……………………………………………………64
8.3.3、夏季施工技术组织措施 ………………………………………………64
九、确保工程质量的技术组织措施 ………………………………………………64
9.1、质量目标 …………………………………………………………………65
9.2、确保工程质量的组织措施 ………………………………………………65
9.2.1、工程质量管理组织机构 ………………………………………………65
9.2.2、各质量管理部门的主要职责 …………………………………………66
9.2.3、建立质量管理体系 ……………………………………………………68
9.2.4、健全质量责任制 ………………………………………………………68
9.2.5、工程回访和保修组织服务措施 ………………………………………68
9.2.6、确保分包工程质量的组织措施 ………………………………………70
9.3、确保工程质量的技术措施 ………………………………………………72
9.3.1、施工准备过程中的质量技术措施 ……………………………………72
9.3.2、施工过程中的质量技术措施 …………………………………………72
9.3.3、保证隐蔽工程的质量技术措施 ………………………………………73
9.3.4、确保材料质量的措施 …………………………………………………73
9.3.5、保证设备质量的技术措施 ……………………………………………74
9.3.6、确保“创优”的技术措施 ……………………………………………74
9.3.7、保证关键工序施工质量的技术措施 …………………………………76
9.3.8、控制楼层垂直度精度的技术措施… …………………………………80
9.3.9、地下室外墙防渗漏技术措施…………………………………………80
9.3.10、保证钢筋工程质量的技术措施 ……………………………………80
9.3.11、保证商品砼质量的技术措施 ………………………………………81
9.3.12、窗台、卫生间、抗渗漏技术措施 …………………………………81
9.3.13、预防质量通病技术措施 ……………………………………………82
9.3.14、各专业工种的配合与协作的技术措施 ……………………………83
十、确保工程安全施工的组织措施………………………………………………84
10.1、安全管理目标 …………………………………………………………84
10.2、确保工程安全施工的组织措施 ………………………………………84
10.2.1、安全管理组织机构 …………………………………………………84
10.2.2、各安全管理部门及人员的主要职责 ………………………………86
10.2.3、安全管理制度 ………………………………………………………95
10.3、安全组织管理及奖惩措施 ……………………………………………102
10.4、确保工程施工安全的技术措施 ………………………………………104
10.4.1、安全薄弱环节 ………………………………………………………104
10.4.2、安全防护措施 ………………………………………………………104
10.5、保证工程施工过程中关键部位安全的组织措施 ……………………107
10.5.1、保证地下室基础施工的安全组织措施 ……………………………107
10.5.2、地下室防水施工的安全组织措施 …………………………………108
10.5.3、屋面工程施工的安全组织措施 ……………………………………109
10.5.4、外墙装饰施工的安全组织措施 ……………………………………109
10.5.5、垂直运输设备吊装、拆除、使用的安全组织措施 ………………110
十一、确保文明施工的组织措施…………………………………………………111
11.1、文明施工目标 …………………………………………………………111
11.2、文明施工管理组织机构 ………………………………………………111
11.3、文明施工组织实施方案 ………………………………………………113
11.4、文明施工管理办法 ……………………………………………………114
11.5、加强文明施工管理的组织措施 ………………………………………115
11.5.1、建立健全环境保护制度 ……………………………………………115
11.5.2、防止环境污染及防扰民的组织措施 ………………………………116
11.5.3、治安、保卫组织措施 ………………………………………………117
11.5.4、现场消防组织措施 …………………………………………………118
十二、新工艺、新方法、提高质量的技术应用…………………………………149
12.1、直螺纹连接技术 ………………………………………………………119
12.2、快拆支撑技术 …………………………………………………………119
12.3、整体式楼梯全封闭支模工艺 …………………………………………119
12.4、三铰筒施工工艺 ………………………………………………………119
12.5、泵送砼、布料机布料 …………………………………………………120
12.6、竖向结构砼采用养生液养护 …………………………………………120
12.7、楼地面一次压平搓毛技术 ……………………………………………120
12.8、采用先进的激光测量以及红外线测量技术 …………………………120
12.9、“阻尼缓冲器”法敷设垂直电缆 ……………………………………121
12.10、微机联网的管理………………………………………………………121
一、编制说明
山西文水国金电力邀请我公司参加综合办公楼工程的招标，我公司中标后认真阅读招标文件、施工图纸和对工程所在地现场踏勘的基础上，对施工组织设计的编制原则、内容、措施进行了充分的研究和论证，现分为12篇章论述。
本施工组织设计的编制目的是：为综合办公楼施工组织提供完整的纲领性技术文件，用以指导结构、建筑、装饰、安装工程的施工与管理，确保工程优质、快速、安全、文明地完成综合办公楼的建设任务。
本施工组织设计的编制依据是：
1.1、综合办公楼招标文件。
1.2、综合办公楼全套施工图纸。
1.3、综合办公楼招标答疑纪要。
1.4、综合办公楼岩土工程勘察报告（详勘）。
1.5、国家现行的技术政策、技术标准、施工及验收规范、工程质量评定标准及操作规程。
1.6、建设部颁布《建筑工程施工现场管理规定》。
1.7、本公司企业安全、质量、健康、管理标准。
1.8、公司颁发的《质量保证手册》及《标准工作程序文件》。
二、工程概况与特点
2.1 、工程概况
山西国金2×350MW煤矸石综合利用发电工程的厂址位于文水县城西南约9km处山西文水经济开发区，东距文峪河600m。园区西侧有一级干线公路与307国道相连，西北方向距太汾高速6km。本期工程是山西国金电力有限公司厂区内一座综合性大楼拟建设总面积为16860平米（轴线尺寸分别为：77.7*19.8 21.6*64.6），其中地下一层，地上六层，裙楼4层，建筑功能主要包括（餐厅、厨房、多功能厅、实验室、办公室、阅览室、员工休息室）等多功能综合办公楼，综合楼广场为混凝土硬化广场。
2.2 、编制目的
为了把山西文水国金电力厂区的综合楼，宿舍楼质量、进度管理好，按照我公司与山西国金电力有限公司签定的委托合同，在计划时间内圆满完成任务特编制本施工组织设计，为今后的施工提供管理方法和措施打下良好基础而编制。
2.3、参建单位：
1）、建设单位：山西国金电力有限公司。
2）、设计单位：山西省电力勘探设计院。
3）、监理单位：河北兴源建设有限责任公司。
4）、施工单位：______________电建工程公司。
2.4 建筑工程概况
本工程总建筑面积16860m2。；地上主楼六层，裙楼4层，主楼地上建筑总面积14717平米，裙楼建筑面积2143平米。
本工程主楼采用钢筋混凝土框剪结构，裙楼结构采用钢筋混凝土框架结构，基础采用桩基、独立基础加防水板。室内填充墙体采用A3.5蒸压加气块B05级，M7.5砂浆。外墙和地下保温材料采用XPS挤塑板保温材料。外墙装饰装修主要采用干挂石材幕墙和玻璃幕墙，综合楼装饰材料参照图纸装饰装修材料表。
本工程属于二类高层建筑，使用年限为50年，耐火等级为二级，地下耐火等级为一级，设计抗震等级为7.5级。
2.5 安装工程概况
综合办公楼安装工程包括给排水、电气（包括强电和弱电）、空调、电梯等分部工程，其中空调系统、电梯、消防系统设备主机以及弱电部分在增补合同之内或（暂时未定）、
2.6 工程地质情况
根据地质报告得知，拟建场地地貌办公综合楼属于____河冲积平原，地势相对平坦。按地层岩性及物理力学性质特征，场地地层自上而下共划分___层，其土质主要为___土、_____土、_____土、_____土等。
本工程场区地下水埋深____m，场地土在____m范围内不具备液化条件，场地土类型为中硬粘土地，建筑场地类别为___类。另外场___部有化粪池，局部有下水道。
2.7 工程特点
2.7.1、工程量较大，总建筑面积16860m2。
2.7.2、工程质量要求高，要求创“国优”工程。
2.7.3、工期较紧计划为180日工作日。
2.7.4、工程结构地下室墙体多，预留孔、预埋件、套管多，施工工艺较为复杂。
2.7.5、土建、安装、装饰专业工种多，现场配合、协调管理工作量大。
2.7.6、本工程位于省交通厅院内，与周围相邻建筑物距离较近，与高炮学院训练场仅一墙之隔，安全生产、文明施工、环保要求较高。
2.7.7、基础施工正处于雨季、夏季；主体施工时正处于冬季，需采取季节性施工措施。
三、指导思想与控制目标
3.1 指导思想
以质量为中心，按照ISO9001-2008标准建立工程质量保证体系，选配高素质的管理人员和技术骨干组成项目班子，选择技术熟练的施工作业队伍，按项目法组织施工。采用先进成熟的新技术、新工艺、新设备、新材料，精心组织、科学管理、文明施工，紧紧围绕工程质量、工期、安全及文明施工目标，严格履行合同，安全、优质、高速地完成工程施工任务。
3.2 控制目标
3.2.1 质量目标
单位工程一次交验合格率100%，杜绝重大质量事故，确保创“国优”工程。
3.2.2 工期目标
总工期为180日历日。
3.2.3 安全生产目标
杜绝重伤及死亡事故，轻伤频率控制在2‰以下。杜绝一类安全事故。
3.2.4 文明施工目标
严格执行建设部及河南省有关施工现场文明施工管理规定，确保达到省级文明施工工地。
3.2.5 环保卫生目标
不污染城市道路，不排放未经处理的污水，施工不干扰交通厅机关正常的办公、工作，不干扰高炮学院正常的教学与训练。
3.2.6 科技进步目标
充分发挥科学技术是第一生产力的带头作用，积极推广、应用先进、成熟、适用的科技成果和现代化的管理方法，以促进质量、工期等目标的顺利实现。
四、施工部署
4.1 施工组织
工程中标后，将本工程列为公司重点工程，按国际惯例实施项目法施工。本着科学管理、精干高效、结构合理的原则，选配具有丰富施工经验、作风踏实肯干的工程技术人员和管理干部组成项目经理部，全面履行合同，对工程施工实施组织、指挥、协调和控制，以严密的组织、严格的纪律、严谨的作风与建设单位、设计单位、监理单位密切的配合，共同努力，确保工程质量和施工进度。
项目经理部设项目经理一名，副经理2名（土建、安装各一名），技术负责人一名；下辖七部一室组成项目管理层，劳务作业层由公司统一调配，分别组成主体结构、装饰工程、安装工程等专业作业队进行施工。
项目组织机构详见插图4.1。
4.2 施工程序
根据本工程的特点，拟定采取先地下、后地上，先结构工程，穿插砌体、粗装修，最后进行内、外精装饰的总体施工程序，充分利用有限的时间和空间，以主体施工为先导，其它分部分项工程紧随其后，平面分段，立面分层，科学地组织交叉作业，优质、高速地完成施工任务。
总体施工程序框图见下图：
塔吊基础施工
桩基施工
土方开挖、支护、桩头处理
承台、地梁、底板施工
地下室结构施工
裙楼施工
四层以上结构施工
地下室外墙防水
基坑回填土
外用电梯基础施工
屋面防水及屋顶花园
外墙装饰施工
台阶坡道施工
室外平面及台阶、坡道装饰
砌体围护及GRC
室内粗装修
室内精装修
水、电、暖通设备安装
竣工
优质申报
4.3 劳动力计划（详见插图4.3）。
4.4 主要施工机械计划
4.4.1 垂直运输机械
根据每层结构的工程量，并适当考虑主体工程装修和安装的运输量，我们对本工程的设备配置进行了认真地测算，选定以下垂直运输机械：
a塔吊的选择
主体结构施工选择一台FO/23B型自升式塔吊，回转半径取40m，端头起重能力3吨，主要用于钢筋、模板的垂直运输，砼应急吊运。
b施工电梯的选择
选择SCD200/200型双笼外用电梯一台，在主体结构施工阶段，主要用于人员上下、砌块、砂浆的运输，主体结构封顶后，主要用于砌块、砂浆以及装饰、安装材料和人员、机具的运输。
4.4.2 砼施工机械
a砼输送泵的选择
本工程主体建筑高度____m，故选用中联公司生产的砼拖泵，型号______型，最大输送量____m3/h，最大垂直输送高度_____m。
b砼布料机
在主楼安装一台HG24型砼布料机，作为主体结构砼施工。布料机的使用，不仅能减少劳动力的使用，而且能保护板面钢筋，避免施工时因布料不及时而产生的施工缝，减少人为的践踏破坏。
其它机具设备详见插图4.4。
4.5主要材料供应计划（详见插图4.5）
确保材料质量措施详见9.3.4。
4.6周转材料供应计划（详见插图4.6）
五、施工进度控制计划
5.1 总体施工进度控制
本工程总工期计划_________日历日。总工期控制网络计划设四个控制点，第一个控制点为第_____天桩基完；第二个控制点为第_____天地下室封顶；第三个控制点为第_____天主楼封顶；第四个控制点为第_____天工程竣工验收。
总体施工进度网络图详见插图5.1。
5.2 主要分部工程进度计划
桩基______天完成，主楼地下室结构____天完成，主楼结构工程____天完成，砌体工程在三层结构完时插入施工，粗装修滞后砌体二层插入，精装饰在主体封顶后随外装饰自上而下进行。
六、施工总平面布置与管理
6.1施工总平面布置
根据工程施工需要，结合现场条件，本着合理布置，有利于现场施工管理及文明施工的原则，作如下布置：
6.1.1现场办公区布置在场区____面，生活区布置在场区____面，库房及木工车间布置在场区____面。
6.1.2钢筋加工房及钢筋堆场设在____面，并保证在塔吊回转半径以内，尽量避免现场二次搬运。
6.1.3 塔吊布置在____面_____轴之间，双笼外用电梯布置在塔吊右侧___轴之间。外用电梯的基础、塔吊基础设计详见插图__________。
施工总平面布置图详见插图____________。
6.2 现场施工用水、电
业主已提供的水、电能满足现场施工及生活需要。施工用水源由一根φ___供水管引入现场。。
待工程竣工验收合格后，将临时管道拆除。
6.3 施工总平面管理
为了使施工现场按照施工进度计划的要求有条不紊组织施工，施工现场总平面的使用必须严格执行统一管理的原则，由项目经理部根据进度计划安排的施工内容实施动态管理，统一安排。
七、主要施工组织方案
7.1施测方案
7.1.1 建筑物平面测量控制
依据总平面图中规划部门提供的建筑坐标________点，及规划红线，沿南北方向、东西方向采用经纬仪分别测设平行线，这样便形成了矩形控制网。根据该矩形控制网，通过测设的平行线用经纬仪或测距仪、钢尺准确地放出建筑物各条轴线。测量控制点根据现场实际情况选择在通视良好，且能够永久性保存的位置，按照测量规范要求，在地面上挖坑并用砼浇捣，保护起来，并作好测量标志。
建筑平面测量控制图详见插图__________。
7.1.2建筑物的竖向测量控制
竖向测量是工程测量的重要组成部分。本工程多层建筑，为了保证楼体的垂直精度能满足规范要求，我司拟采用高精度激光铅直仪，用轴线内控法进行控制。
依据轴线控制点，在±0.00板面建立a、b、c、d、e、f矩形控制网，并作为激光控制点（详见插图______激光控制点平面控制图）。在a、b、c、d、e、f铅直方向的施工层预留200×200mm的激光孔。在控制点上分别安置仪器往天顶方向发射铅直光束，并在相应位置安放接收靶，这样便能准确地测设出各施工层的矩形控制网的控制点，形成矩形网。并作闭合检验，依此法，便可对±0.00以上各层进行轴线放样。
7.1.3建筑物的高程测量控制
⑴水准控制网的建立
水准测量在整个测量工作中所占的工作量很大，同时也是测量工作的重要部分，为了保证大楼的高程精度满足规范要求，建立Ⅱ等水准网。
在新建筑外地面沉降较稳定处（具体位置视现场实际情况确定），埋设4个永久性水准点，水准点埋设砼桩。埋设深度以地质报告而定，桩顶埋设水准点标志，依据业主提供的高程点，引测出4个水准点的高程，既可用于建筑物的高程控制，又能用于沉降观测。
水准网采用 _____精密水准仪，配以 标准水准尺，进行观测，达到国家Ⅱ等水准测量精度。
⑵高程控制及传送
用水准仪将水准点上的高程经换算，引测出建筑物的±0.00，以此为基点，±0.00以下高程标注在建筑物的四大角柱上，±0.00以上标注在四个激光孔内，并用红“ ”作好标志和标注标高。用检验合格的钢尺向上测量每层的标高，在每层楼上用水准仪检查测量的高程，误差小于±5mm，取四点标高中数，再将其引测到每根柱（或墙）上，并作好标志。
7.1.4楼梯、墙及梁、汽车坡道的放样
A、车坡道的放样
⑴平面位置的确定
A中心的确定：根据平面控制网______轴控制点与轴线中心的几何关系，采用经纬仪与钢尺（经过检验）准确定出坡道圆心的位置O。
b车墙及直段部分位置的确定
根据设计图纸圆弧的半径及各控制点的位置，准确计算出各圆心角。在已确定的圆心位置上架设经纬仪，采用正倒镜的方法，按已计算好的圆心角转动相应的角度，并利用钢尺结合测量，准确定出圆弧各控制点，并根据已知半径加密定出圆弧段的位置。
根据设计图纸坡道直线段中心线与_____轴的几何关系，用经纬仪与钢尺准确定出直线段的位置，并放出车道的基础及墙体的边线与中线，以及作为基础施工支设模板的依据。
⑵坡道高程的确定
首先根据设计图纸确定各段坡道起点与终点高程，按设计坡度计算出中部若干控制点高程，用经纬仪准确测量出起点、终点与中部若干个控制点的高程，再用水准仪与拉通线丈量相结合的方法，准确测出车道墙体及板底的高程，作为支设模板的依据。
⑨轴以外的坡道依上述方法放出其位置与高程。
汽车坡道测量大样图见插图____附图。
B、楼梯的放样
⑴平面位置的确定
根据设计图平面控制网____轴、____轴控制点与轴线的关系，采用全站仪确定坐标的准确位置。
⑵高程的确定
根据设计图上各起点与终点的高程，计算出各段控制点的高程，采用精密水准仪并结合钢尺丈量的方法将起点、终点及各控制点高程进行准确地测量，并标注在钢管上，以此作为支设模板的依据。
综合楼梯测量大样图见插图------附图。
C、墙及梁的放样
（1）用经纬仪与钢尺结合测量的方法，准确轴线的位置，再测出梁的平面位置。
（2）在本工程___层～___层平面上，在___轴/___轴之间有两____段剪力墙。首先根据设计图上确定出其平面位置，再根据其设计在平面上标出重要部位的位置。
７.1.5沉降观测
当楼层施工到±0.00平面上，依据图纸要求埋设沉降观测点。
将水准点上的高程联测到国家水准点或城市水准点上，以便对水准点进行校核。
依据水准点的高程，按国家Ⅱ等水准测量精度，引测出沉降观测点的高程，用“后、前、前、后”读尺法，对建筑物进行沉降观测，往返误差≤±√n mm（n为测站数），每层一次并作好资料记录。
７.1.6测量精度保证措施
⑴仪器、工具必须定期送计量部门检验，合格后方可使用。
⑵器具在使用前、后必须进行校验，符合规范要求方能使用。
⑶水准测量时，必须对测量人员，测量器具，水准路线进行固定，内业计算时进行平差分配。
⑷遵守“先整体、后局部和高精度控制低精度”的工作程序。
⑸测量成果必须严格校核无误后，经业主及监理验收后，方能进入下一道工序的施工。
⑹每阶段测量完成后，必须提交正式资料，作为交工资料的一部分。
⑺必须随时对测量基准点进行校核。
7.2桩基工程施工组织方案(附后)
7.3土方工程
7.3.1支护与排水
根据已提供的地质勘察报告得知，本工程的土质为杂填土、粉土与粉质粘土构成，本场地地下水埋深____m，属潜水，对工程施工无影响。本工程距离邻近建筑物及围墙较近，为确保邻近建筑物及围墙的地基在施工中不遭破坏及施工中边坡与承台基槽不因地表水的浸泡而造成恶劣的后果，本工程在开挖土方的过程中适度放坡，边开挖边采取对土方边坡用木工板或铁板进行护壁，局部塔吊基础处采取喷锚支护并用槽钢加固。
详见7.3.1土方开挖示意图及护坡示意图。
本工程的排水方式，采取在基坑内视施工实际情况挖若干个集水坑与排水沟，将地表水与雨水排至集水坑，然后用水泵抽出坑外，经基坑外排水沟排入市政管网。基坑坡顶采用素砼硬化并向外找坡，确保雨水、积水不流入坑内。
7.3.2土方开挖
施工程序：施工准备→桩头处理→土方分段分层开挖→边坡分段分层支护→人工清理余土。
所需施工机械：
2台1m3反铲挖掘机，十五辆自卸式运输车、抽水泵。
施工方法：
土方开挖从北向南顺序分层分段退挖，二辆挖掘机沿基坑边缘开挖，每层沿边坡开挖深度不超过2m，坡度为1:0.4，每段长度不超过10m，然后对该开挖段进行支护措施，挖掘机向后退挖下一段，挖完后，再对该段进行支护，逐段进行施工。根据土方开挖时的具体施工情况预留坡道，便于运输车上下基坑。当第一层挖完时，再依上述顺序开挖下一层土方，机械开挖完成后，剩余土方采用人工清理并用塔吊配合吊出场外运走。
土方开挖示意图及护坡示意图详见插图7.3.1。
7.3.3确保边坡及邻近建筑物的安全保证措施
⑴在土方开挖的过程中，根据实际情况，挖若干个集水坑及若干条排水沟，将地表水由排水沟排至集水坑内再用抽水泵抽走，以保持工作面的干燥状态。
⑵加强对土方边坡及邻近建筑、围墙监测，若发现边坡移位、开裂、漏水、渗水及边坡及建筑物、围墙的现象，要及时采取加固措施。
⑶当下雨时，用编织布将未来得及支护的边坡进行覆盖，确保边坡不被雨水浸湿而造成塌方。
7.3.4土方工程质量、技术安全保证措施
⑴大面积开挖至标高-___米处，承台与地梁的剩余土方采用人工开挖至设计底标高，在开挖时派专人测量标高，避免超挖，当挖至设计底标高时，请监理、设计人员、业主现场代表、地质勘察人员进行地基验槽，通过验收后浇捣C___砼垫层。
⑵夜间施工，必须有足够的照明。
⑶派专人对现场的各种车辆人员进行指挥、协调，避免发生安全事故。
⑷在进行土方开挖时，注意对西北部化粪池、局部下水道采取保护措施。
7.4承台、地梁、底板施工方案
本工程地下室一层，平面尺寸为___m×___m，地下基础高度____m。承台底板标高-___m、-____m，电梯井处底标高-____m、-____m，地梁底标高-____m。
施工程序及施工段的划分：
以_____/1/____处后浇带为界，划分为____个施工段。
清余土→支胎模→浇底板垫层→绑扎地梁→承台基础→短柱→地梁。
a、钢筋工程
底板钢筋连接采用直螺纹连接，底板双层筋及电梯及集水坑处上下双层筋之间采用ф___＠___做马镫。墙柱插筋严格按设计的要求弹出位置线，按设计位置线绑扎固定好并点焊牢固，确保其不偏位。短柱插筋应锚入承台底，墙插筋锚入承台内长度不小于45d。
钢筋绑扎时应严格控制好间距及保护层厚度，竖向钢筋绑扎时先在垫层上弹好其位置线，随后进行绑扎。
b、模板工程
承台、地梁侧模采用15mm厚清水板做模板。
c、砼工程
承台、地基梁、底板砼标号为C40、S6，墙体砼标号为C45、S6。按设计要求掺入适当防水剂。
为确保砼的施工质量，拟采用以下施工措施：
1） 合理确定砼配合比
施工前组织有经验的试验人员，根据地材的来源及时做好多组配合比的试配工作，选定既能满足设计强度要求又适合现场泵送施工的低水泥用量而和易性较好的配合比作为施工配合比。
2） 施工前准备
对内做好原材料进场质量检验以及现场施工人员组织安排工作，并进行安全、技术交底，做到各负其责、相互协调，保证施工的顺利有序进行。
对外主动与业主、气象、电力、自来水等有关部门取得联系，建立良好的协作关系。掌握施工期间本地区天气气候情况，避开暴风雪、冷空气来临等恶劣天气施工，并保证砼连续浇捣、水电供应正常。
3）砼供应
本工程采用商品砼。我公司将采用我公司现场设置的自动化搅拌站供应本工程所需的砼，特殊情况采用商砼。
砼搅拌应严格执行配合比，并委派专业试验人员进行后台计量监督。搅拌时间应符合工艺标准要求。砼初凝时间要求大于4h，砼坍落度控制在12-18cm。
4）砼浇筑
浇筑方向由西向东进行浇筑，选用2台HBT-60型输送泵均匀布置在现场。
砼浇捣分两个施工段进行，①～⑩/A～E为第一段，②～⑨/1/Ao～2/Ao为第二段。先浇捣第一段范围内的承台，地梁、底板砼，在①～⑦浇捣完毕后，再浇捣第二段的承台、地梁、底板的砼。
前台施工人员分成二组，每组人员操作1台输送泵，具体负责布料，振捣以及拆接管等工作，后台负责砼的供应。前后台各设一名指挥人员，利用对讲机及时联系以保证砼施工连续有序地进行。地下室基础砼浇捣示意图详见插图7.4。
5) 砼施工缝的留设
为保证底板砼一次施工完毕，不留施工缝，在征得设计院同意的前提下，拟在承台处底板下100mm处留设水平施工缝，并留设ф16＠600插筋，第二道施工缝设在从底板面起大于200mm处。
6)砼养护
砼养护拟采取保温蓄热养护，待砼面压光后立即用塑料薄膜或麻袋覆盖，并连续洒水养护7d。
7.5 地下室工程施工方案
施工程序：支设地下室墙体柱模板、梁板顶板模板→绑扎地下室
