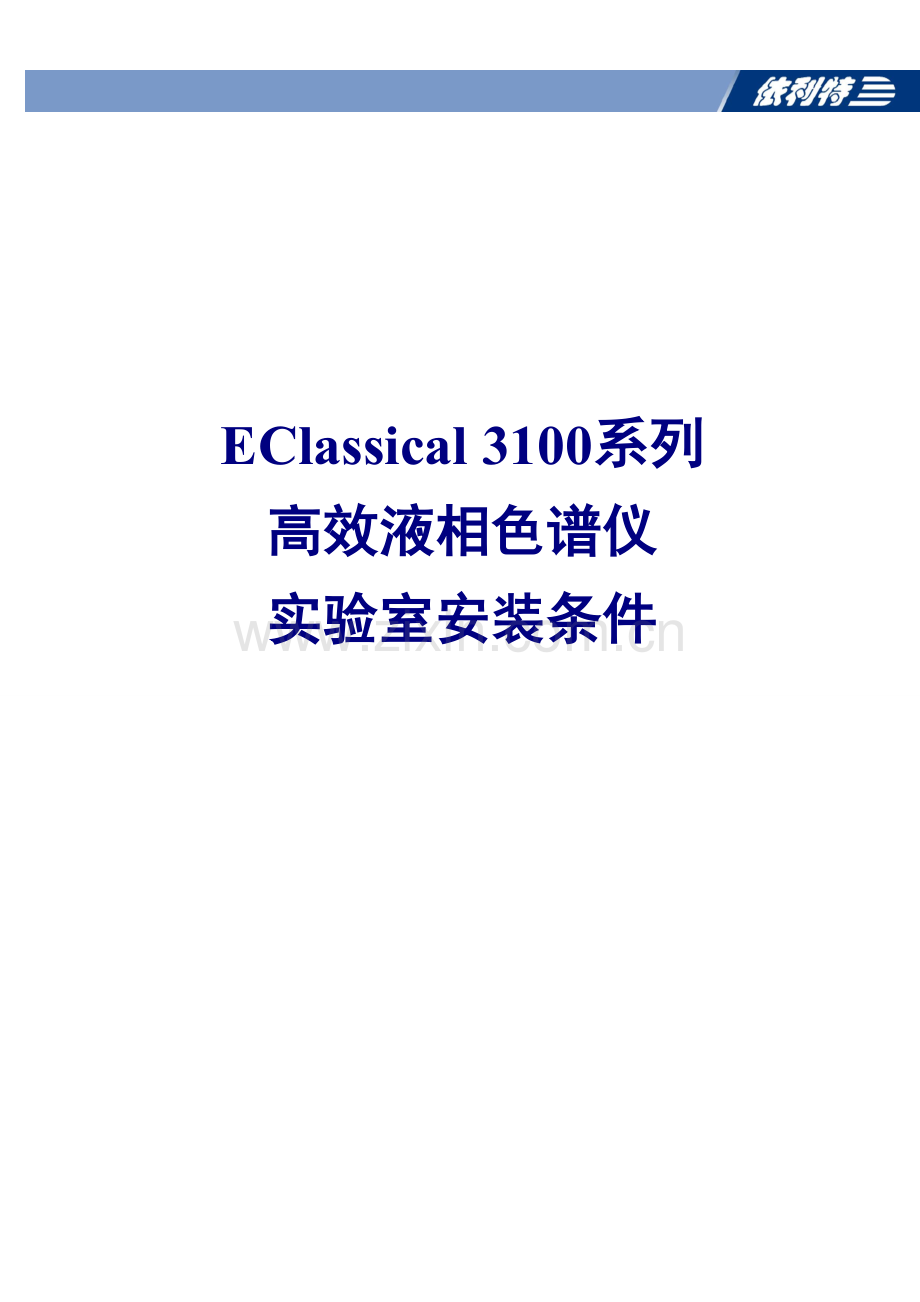

EClassical3100系列高效液相色谱仪试验室安装条件.doc

资源描述

UV3100紫外-可见检测器用户 EClassical 3100系列高效液相色谱仪实验室安装条件 EClassical 3100系列高效液相色谱仪实验室安装条件尊敬的用户：您好！非常感谢您购买大连依利特分析仪器有限公司（以下简称“依利特”）的产品。从现在开始，您将得到依利特公司专业、及时、优秀的技术服务支持。为了使您尽早得到我公司专业人员提供的仪器安装服务，使仪器尽早投入使用，我们特将仪器安装所需的实验室安装条件提供给您。请您按照仪器的安装要求，准备您的实验室。在您的实验室具备安装条件后，请将附后的《安装条件检查表》打印并填好，加盖贵公司印章后传真或扫描发送电子邮件给我们。我们接到贵公司提供的《安装条件检查表》后，会尽快安排工程师前往贵公司进行安装服务。如果您在准备实验室的过程中有任何的疑问，请随时致电我们的服务热线，我们将竭诚为您服务。此致敬礼大连依利特分析仪器有限公司 1. 用户实验室的准备，应由用户聘请符合资质的人员，按照仪器的安装要求进行施工 2. 所列仪器的安装要求，解释权归大连依利特分析仪器有限公司所有 3. 大连依利特分析仪器有限公司认为用户的实验室应当具备实验室必要的设施 4. 其它未尽事宜应符合中华人民共和国国家标准 1. 安装场地要求备注： l 仪器左、右、后侧，应至少预留15cm空间，用于安装及散热 l 如果客户配置中包含蒸发光散射检测器，桌面长度应至少再增加50cm 仪器规格模块长度/mm 宽度/mm 高度/mm 重量/kg TP3100溶剂托盘 395 300 85 2.5 UV3100紫外-可见检测器 420 300 120 16 DAD3100二极管阵列检测器 500 300 120 18 P3100/P3110高压恒流泵 420 300 175 12 P3500高压恒流泵 420 300 175 12 P3700高压恒流泵 420 300 175 16 O3100色谱柱恒温箱 420 300 120 7 LU3100四元低压梯度混合器 420 300 120 4 S3100自动进样器 500 400 300 23 2. 电源要求模块输入电压频率功率 UV3100紫外-可见检测器 AC 220V(±10%) 50Hz 100W DAD3100二极管阵列检测器 AC 220V(±10%) 50Hz 80W P3100/P3110高压恒流泵 AC 220V(±10%) 50Hz 80W P3500高压恒流泵 AC 220V(±10%) 50Hz 200W P3700高压恒流泵 AC 220V(±10%) 50Hz 300W O3100色谱柱恒温箱 AC 220V(±10%) 50Hz 130W LU3100四元低压梯度混合器 AC 220V(±10%) 50Hz 30W S3100自动进样器 AC 220V(±10%) 50Hz 30W l 要求电源电压波动小于5%且有良好的接地，接地电阻应小于4欧姆。安装方法要求应符合电工规范。地线和零线的电压要求小于2V，地线和火线间的电压需要与零线和火线间的电压相等。所有仪器要求连接在同一路电源上，电源要求有断电来电保护功能（断电后再来电时，不能自动上电）。建议配备交流净化稳压电源（建议稳压电源的功率＞仪器总功率×3）。 l 对于电源电压波动比较大的用户要求配备交流净化稳压电源。 l 对于经常断电和有经济条件的用户建议配备不间断电源（有些UPS不具备稳压功能） 3. 环境要求 l 建议安装在有空调的实验室，但空调不可直吹仪器 l 室内应清洁无尘，无化学污染，排风良好，置放仪器的地点不要有阳光直射 l 推荐实验室温度为20℃～25℃，温度变化＜2℃/h，相对湿度＜80％，当室温上升至30℃以上时，允许最大湿度为50％，请勿超出上述范围使用仪器。 4. 溶剂要求 l 色谱纯甲醇或乙腈（≥1.5L） l 超纯水或双蒸水（≥1L） l 如需进行GPC实验，请准备与色谱柱匹配的溶剂（色谱纯），且保证溶剂未氧化变质 l 流动相要求必须经过0.45微米滤膜过滤 l 葡萄糖（分析纯）少量（用户配置蒸发光散射检测器时） l 氮气（气压恒定、干燥、无油、经过滤。不能使用非惰性气体，如压缩空气，尤其是不要使用支持可燃溶剂燃烧和/或样品氧化的气体）（用户配置蒸发光散射检测器时） 5. 计算机要求最低配置要求 l CPU：Intel Core 2 l 内存：2GB l 硬盘：40GB（如果用户配置DAD3100检测器，硬盘容量推荐500G） l 显示器：分辨率大于1024×800，64K色（16位真彩） l 光驱：CD ROM或DVD ROM l 其它：Windows兼容的鼠标及键盘 l 操作系统：Windows XP Professional Service Pack 3、Windows 7、Windows 8、Windows 10 l USB接口：需要6个以上USB接口（鼠标、键盘、打印机、Hardware Key、3100系统、U盘） l RS232串口：推荐用户计算机提供一个备用RS232串口 l LAN接口：如果使用DAD3100或S3100，至少需要1个LAN接口（网口）注意： l 由客户自己选配的计算机一定要是品牌商务机，不可使用非品牌的组装电脑（若使用非品牌的组装电脑，请用户为电脑兼容性差而导致的安装延误负责），同时应避免使用联想商务机（该电脑限制了许多仪器控制程序）。强烈推荐使用戴尔公司的OPTIPLEX系列商务电脑，并在购置时，配置RS232串口与正版Windows光盘 l 敬请谅解，依利特公司的工程师不能为您安装Windows操作系统 l 请在依利特公司工程师抵达现场前，按要求准备好计算机与Windows操作系统 6. 其它设备要求 l 一台超声波清洗器 l 一套溶剂过滤器 l 四个干净的不小于500mL的溶剂瓶 l 一个不小于1L的废液瓶 l 一个净化稳压电源（建议不小于2.5千瓦） l 电源接线板若干（每台仪器需要一个三孔电源插口） l 氮气瓶，及相应减压阀，配有气体过滤器 7. 特别提醒 l 依利特公司建议不要在装有盗版Windows系统的电脑上安装W3200工作站，以避免工作站安装失败，工作站运行不稳定以及涉及的版权法律问题 l 依利特公司建议不要在电源系统不符合要求的条件下进行仪器安装，以避免可能对仪器造成的损害 l 仪器到货前您应尽快完成上述准备工作。根据大连依利特公司规定，如果仪器到货两个月内，仍达不到安装规定的要求，或因其它原因拖延安装，仪器将于到货后第六十一天起自动开始保修期 l 当您提货时，若发现包装已经破损或有违反运输要求的情况，请要求运输部门签字确认，并务必及时与我们联系解决 l 拆封仪器必须由大连依利特公司的安装维修工程师或取得大连依利特公司安装资质的代理商安装人员来完成 l 在上文所述条件未完全满足的情况下，若客户坚持安装并使用，由此产生的不良后果，依利特公司将不承担责任，同时建议此种情况下应制作备忘录，并由双方签字或盖章确认 l 安装过程中，客户相关操作人员必须在场，观看演示并接受依利特工程师提供的各种现场培训 l 若由于客户原因导致无法完成安装或培训，本公司保留收取差旅费及服务费之权利大连依利特分析仪器有限公司公司地址：大连市高新园区七贤岭学子街2-2号客户服务专线：400-66-35483 客户服务传真：0411-84732460 客户服务邮箱：service@ 公司网址：http://www.eliteHPLC.com ©DEAIC@Sept.1,2016-A/0 安装条件检查表 1. 安装场地要求依据仪器配置，当前场地的长度、宽度、高度是否满足要求 □是 □否依据仪器配置，当前场地的承重力是否满足要求 □是 □否 2. 电源要求电源电压波动是否小于5% □是 □否如果波动大于5%，是否配备交流净化稳压电源 □是 □否电源是否有良好接地，且接地电阻小于4欧姆 □是 □否电源地线与零线间的电压是否小于2V，且地线和火线间的电压需要与零线和火线间的电压相等 □是 □否是否为所有仪器准备同一路电源，且电源有断电来电保护功能 □是 □否贵司是否经常断电 □是 □否如果经常断电，是否配备具有稳压功能的不间断电源 □是 □否 3. 环境要求实验室的环境温度是否在20~25℃范围内 □是 □否如果温度超出此范围，是否安装空调 □是 □否实验室的空调是否能够直接吹到仪器设备 □是 □否实验室内是否清洁无尘，无化学污染，排风良好，置放仪器的地点无阳光直射 □是 □否 4. 溶剂要求按需准备的试剂（色谱纯）有 □甲醇 □乙腈 □其它GPC试剂按需准备的水有 □超纯水 □双蒸水 □市售纯净水 □其它配置蒸发光散射检测器的用户选填其它特殊样品（分析纯） □葡萄糖 □其它是否准备气压恒定、干燥、无油、经过滤的氮气 □是 □否如未准备氮气，请填写您实验室的气源 5. 计算机要求计算机类型 □组装机 □品牌家用机 □品牌商务机 □其它如果您的计算机为品牌商务机，请填写品牌计算机主机是否满足CPU-Intel Core 2，内存-2GB，硬盘-40GB，的最低配置要求 □是 □否显示器是否满足分辨率大于1024×800，64K色（16位真彩）的最低配置要求 □是 □否计算机光驱为 □CD ROM □DVD ROM □DVD+RW □无光驱 □其它计算机是否具备键盘、鼠标等附属配件 □是 □否计算机操作系统是否为正版操作系统 □是 □否计算机操作系统的版本为 □Windows XP SP3 □Windows 7 □Windows 8 □Windows 10 计算机USB接口数量是否大于等于6个 □是 □否计算机是否具备RS232接口 □是 □否配置DAD3100或S3100的用户选填计算机是否具备至少1个LAN接口（网口） □是 □否 6. 其它设备要求是否具备一台超声波清洗器 □是 □否是否具备一套溶剂过滤器 □是 □否准备四个干净的不小于500mL的溶剂瓶 □是 □否准备一个不小于1L的废液瓶 □是 □否是否具备一个净化稳压电源（建议不小于2500千瓦） □是 □否准备的接线板是否能够满足要求（每台仪器需要一个三相电源插口） □是 □否配置蒸发光散射检测器的用户选填是否具备氮气瓶，及相应减压阀，并配有气体过滤器 □是 □否用户单位：单位印章：年月日
