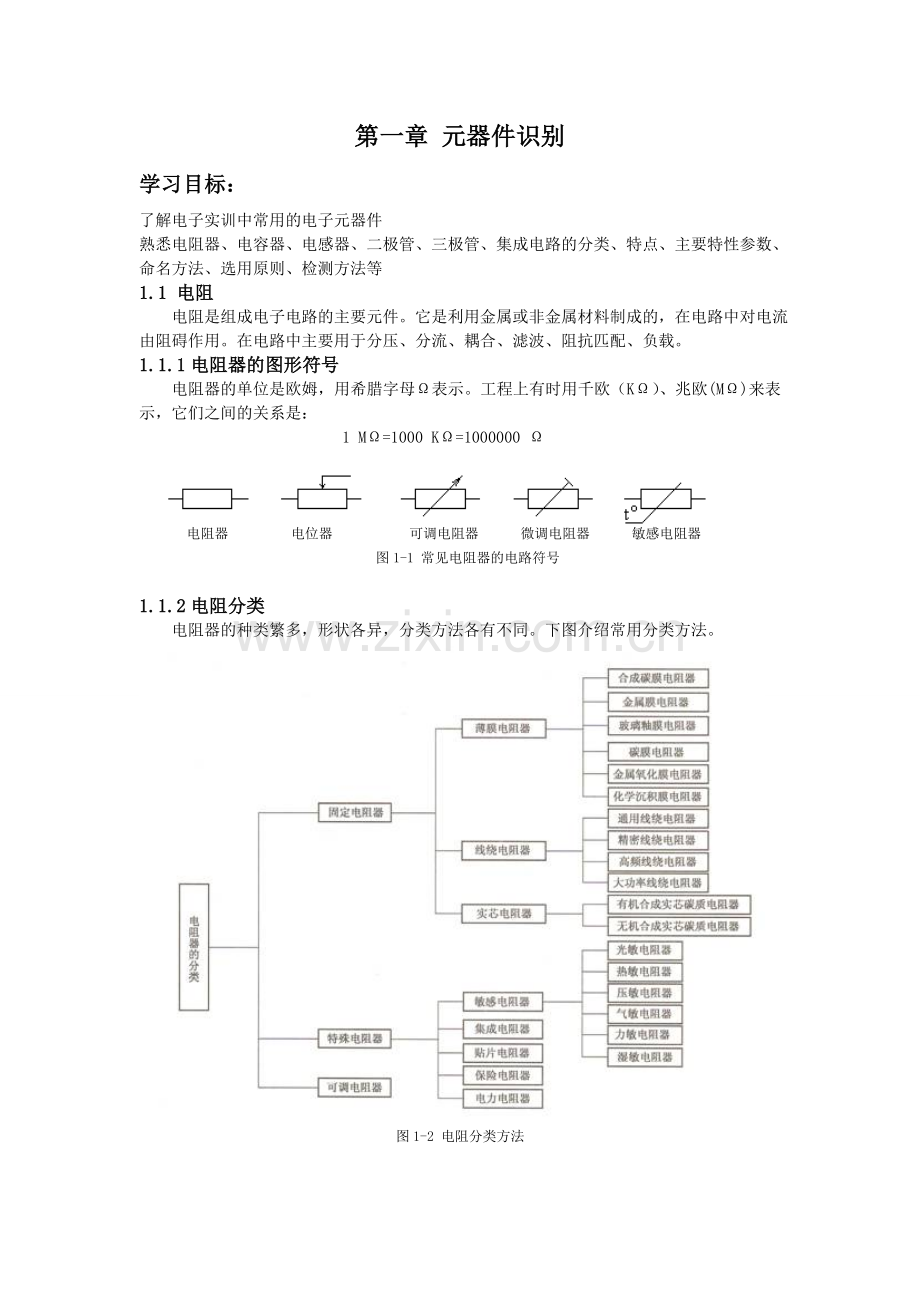

第一章 元器件识别
学习目标：
了解电子实训中常用的电子元器件
熟悉电阻器、电容器、电感器、二极管、三极管、集成电路的分类、特点、主要特性参数、命名方法、选用原则、检测方法等
1.1 电阻
电阻是组成电子电路的主要元件。它是利用金属或非金属材料制成的，在电路中对电流由阻碍作用。在电路中主要用于分压、分流、耦合、滤波、阻抗匹配、负载。
1.1.1电阻器的图形符号
电阻器的单位是欧姆，用希腊字母Ω表示。工程上有时用千欧（KΩ）、兆欧(MΩ)来表示，它们之间的关系是：
1 MΩ=1000 KΩ=1000000 Ω

电阻器 电位器 可调电阻器 微调电阻器 敏感电阻器
图1-1 常见电阻器的电路符号

1.1.2电阻分类
电阻器的种类繁多，形状各异，分类方法各有不同。下图介绍常用分类方法。

图1-2 电阻分类方法

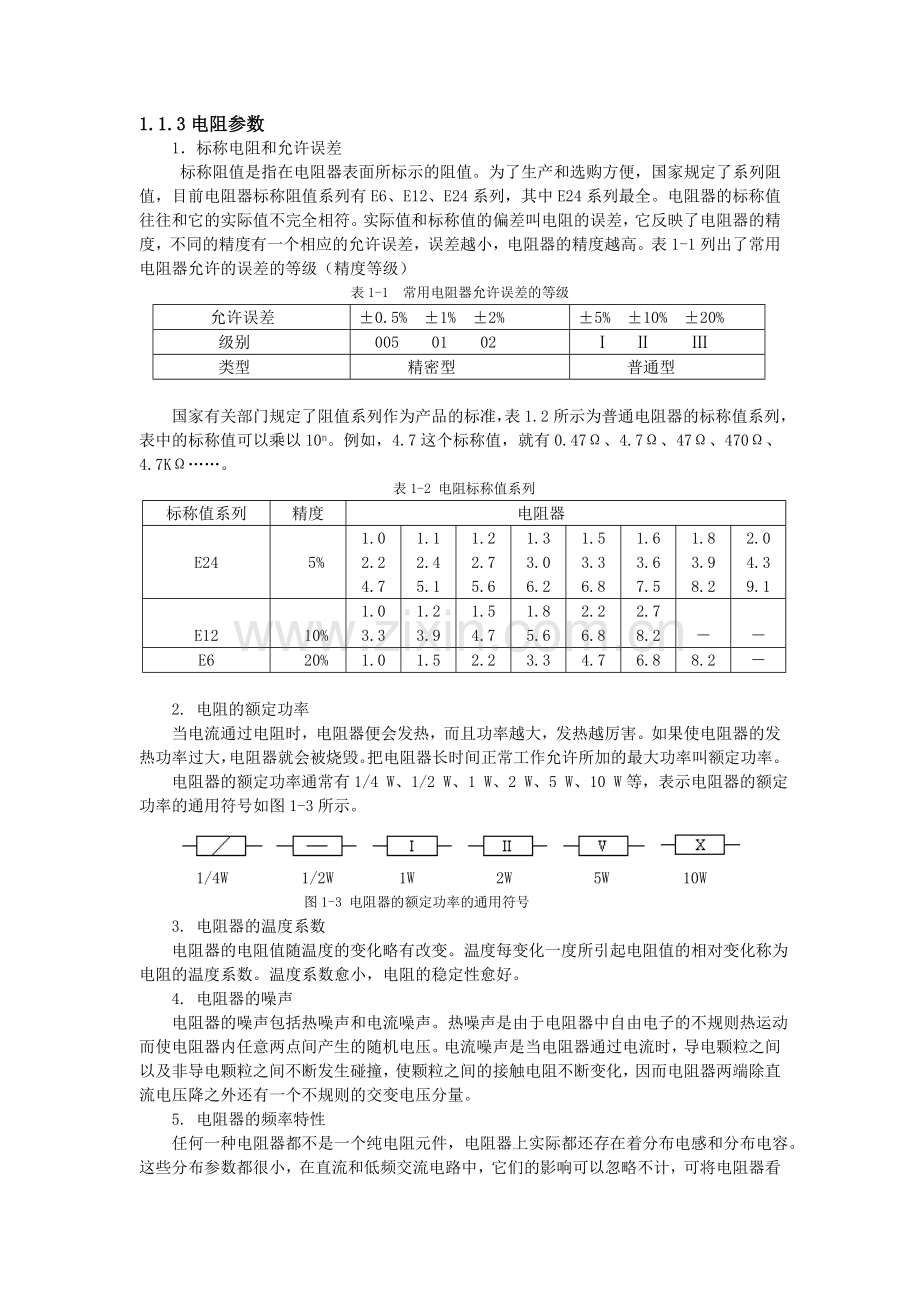

1.1.3电阻参数
1．标称电阻和允许误差
标称阻值是指在电阻器表面所标示的阻值。为了生产和选购方便，国家规定了系列阻值，目前电阻器标称阻值系列有E6、E12、E24系列，其中E24系列最全。电阻器的标称值往往和它的实际值不完全相符。实际值和标称值的偏差叫电阻的误差，它反映了电阻器的精度，不同的精度有一个相应的允许误差，误差越小，电阻器的精度越高。表1-1列出了常用电阻器允许的误差的等级（精度等级）
表1-1　常用电阻器允许误差的等级
允许误差
±0.5% ±1% ±2%
±5% ±10% ±20%
级别
005 01 02
Ⅰ Ⅱ Ⅲ
类型
精密型
普通型

国家有关部门规定了阻值系列作为产品的标准，表1.2所示为普通电阻器的标称值系列，表中的标称值可以乘以10n。例如，4.7这个标称值，就有0.47Ω、4.7Ω、47Ω、470Ω、4.7KΩ……。
表1-2 电阻标称值系列
标称值系列
精度
电阻器

E24

±5%
1.0
2.2
4.7
1.1
2.4
5.1
1.2
2.7
5.6
1.3
3.0
6.2
1.5
3.3
6.8
1.6
3.6
7.5
1.8
3.9
8.2
2.0
4.3
9.1

E12

±10%
1.0
3.3
1.2
3.9
1.5
4.7
1.8
5.6
2.2
6.8
2.7
8.2

－

－
E6
±20%
1.0
1.5
2.2
3.3
4.7
6.8
8.2
－

2. 电阻的额定功率
当电流通过电阻时，电阻器便会发热，而且功率越大，发热越厉害。如果使电阻器的发热功率过大，电阻器就会被烧毁。把电阻器长时间正常工作允许所加的最大功率叫额定功率。
电阻器的额定功率通常有1/4 W、1/2 W、1 W、2 W、5 W、10 W等，表示电阻器的额定功率的通用符号如图1-3所示。

1/4W 1/2W 1W 2W 5W 10W
图1-3 电阻器的额定功率的通用符号
3. 电阻器的温度系数
电阻器的电阻值随温度的变化略有改变。温度每变化一度所引起电阻值的相对变化称为电阻的温度系数。温度系数愈小，电阻的稳定性愈好。
4. 电阻器的噪声
电阻器的噪声包括热噪声和电流噪声。热噪声是由于电阻器中自由电子的不规则热运动而使电阻器内任意两点间产生的随机电压。电流噪声是当电阻器通过电流时，导电颗粒之间以及非导电颗粒之间不断发生碰撞，使颗粒之间的接触电阻不断变化，因而电阻器两端除直流电压降之外还有一个不规则的交变电压分量。
5. 电阻器的频率特性
任何一种电阻器都不是一个纯电阻元件，电阻器上实际都还存在着分布电感和分布电容。这些分布参数都很小，在直流和低频交流电路中，它们的影响可以忽略不计，可将电阻器看作就是一个纯电阻元件，但在频率比较高的交流电路中，这些分布参数的影响即不能忽视，其交流等效电阻将随频率而变化。

1.1.4 电阻识别
1. 电阻器的标示方法
电阻器的标称阻值一般都标在电阻体上，其标志有四种：直标法、文字符号法、数码法和色标法。
（1）直标法
用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值和技术参数，电阻值单位欧姆用“Ω”表示，千欧用“KΩ”表示，兆欧用“MΩ”表示，吉欧用“GΩ”表示，允许偏差直接用百分数或用Ⅰ（±5%）；Ⅱ（±10%）；Ⅲ（±20%）表示。如图1-5所示。
1.8MΩ±20% 5W
560KΩ±5% 5W
4.7KΩ±10% 1W

图1-4 直标法
（2）文字符号法
用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差用文字符号表示：B（±0.1%）、C（±0.25%）、D（±0.5%）、F（±1%）、G（±2%）、J（±5%）、K（±10%）、M（±20%）、N（±30%）。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二小数阻值。如图1-5所示。
1.5MΩ±20%
6.8Ω±5%
2.7KΩ±10%

图1-5 文字符号法
（3）数码法
用三位阿拉伯数字表示，前两位数字表示阻值的有效数，第三位数字表示有效数后面零的个数。当阻值小于10欧时，常以×R×表示，将R看作小数点。单位为欧姆。偏差通常采用符号表示：B（±0.1%）、C（±0.25%）、D（±0.5%）、F（±1%）、G（±2%）、J（±5%）、K（±10%）、M（±20%）、N（±30%）。如图1-6所示。
22KΩ±2%
8.2Ω±5%
3.3MΩ±10%

图1-6 数码法
（4）色标法
色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。色标电阻（色环电阻）器可分为三环、四环、五环三种标法。其含义如图1-7和图1-8所示。
三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。例如，色环为棕黑红，表示10´102＝1.0kW±20%的电阻器。
四色环电阻器的色环表示标称值（二位有效数字）及精度。例如，色环为棕绿橙金表示15´103＝15kW±5%的电阻器。

五色环电阻器的色环表示标称值（三位有效数字）及精度。例如，色环为红紫绿黄棕表示275´104＝2.75MW±1%的电阻器。
一般四色环和五色环电阻器表示允许误差的色环的特点是该环离其它环的距离较远。较标准的表示应是表示允许误差的色环的宽度是其它色环的（1.5~2）倍。
有些色环电阻器由于厂家生产不规范，无法用上面的特征判断，这时只能借助万用表判断。
标称值第一位有效数字
标称值第二位有效数字
标称值有效数字后0的个数
允许误差

颜 色
第一位有效值
第二位有效值
倍 率
允 许 偏 差
黑
0
0

棕
1
1

红
2
2

橙
3
3

黄
4
4

绿
5
5

蓝
6
6

紫
7
7

灰
8
8

白
9
9

―20% ~ +50%
金

5%
银

10%
无色

20%
图1-7 两位有效数字阻值的色环表示法

标称值第一位有效数字
标称值第二位有效数字
标称值第三位有效数字
标称值有效数字后0的个数
允许误差

颜色
第一位有效值
第二位有效值
第三位有效值
倍 率
允许偏差
黑
0
0
0

棕
1
1
1

1%
红
2
2
2

2%
橙
3
3
3

黄
4
4
4

绿
5
5
5

0.5%
蓝
6
6
6

0.25
紫
7
7
7

0.1%
灰
8
8
8

白
9
9
9

金

银

图1-8 三位有效数字阻值的色环表示法
2. 电阻器的选用
（1）在选用电阻器时必需首先了解电子产品整机工作环境条件。
（2）要了解电子产品整机工作状态。
（3）既要从技术性能考虑满足电路技术以保证整机的正常工作，又要从经济上考虑其价格、成本，还要考虑其货源和供应情况。
（4）根据不同的用途选用。
（5）阻值应选取最靠近计算值的一个标称值，不要片面采用高精度和非标准系列的电阻产品。
（6）电阻器的额定功率选取一个比计算的耗散功率大一些（1.5～2倍）的标称值。
（7）选取耐压比额定值大一些的。
1.2 电位器
电位器是一种连续可调的电阻器，通过调节电位器的转轴，使它的输出电位发生改变，所以成为电位器。电位器也可认为是阻值可变的电阻器，但它不同于可变电阻器。电位器的引脚都在3个以上。电位器的制作材料也不尽相同，它的主要作用是用来分压、分流和作为变阻器使用。如图1-9所示常见电位器实物图。

图1-9 常见电位器实物图
1.2.1 电位器的结构和种类
1. 电位器的结构
电位器通常由外壳、滑动轴、电阻体和三个引出端组成，如图1-10所示

1-10 普通电位器结构图

2. 电位器的分类
电位器的种类很多，用途各异，可从不同的角度进行分类，介绍电位器的手册也往往是各厂家根据生产的品种而编排的，规格、型号的命名及代号也有所不同。因此，在产品设计中必须根据电路特点及要求，查阅产品手册，了解性能，合理选用。如表1-3所示电位器型号中字母的意义。常见的电位器种类见表1-4。
表1-3 电位器型号中字母的意义
型号（第1、2位）
意义
型号（第1、2位）
意义
WX
绕线电位器
WI
玻璃釉电位器
WH
合成碳膜电位器
WJ
金属膜电位器
WN
无机实心电位器
WY
氧化膜电位器
WD
导电塑料电位器
WF
复合膜电位器
WS
有机机实心电位器

表1-4 常见的电位器种类
分类形式
举 例

材

料

合金型
线绕
线绕电位器(WX)
金属箔
金属箔电位器(WB)
薄膜型
金属膜电位器(WJ)，金属氧化膜电位器(WY)，复合膜电位器(WH)，碳膜电位器(WT)
合成型
有机
有机实芯电位器(WS)
无机
无机实芯电位器，金属玻璃釉电位器(WI)
导电塑料
直滑式(LP)，旋转式(CP)
用途
普通，精密，微调，功率，专用（高频，高压，耐热）
阻值变化规律
线性
线性电位器(X)
非线性
对数式(D)，指数式(Z)，正余弦式
结构特点
单圈，多圈，单联，多联，有止挡，无止挡，带推拉开关，带旋转开关，锁紧式
1.3 电容器
电容器简称电容，也是一种基本电子（电气）元件，它在电路中用英文字母C表示。两个相互靠近，彼此绝缘的金属电极就能构成一个最简单的电容。两个电极间的绝缘物质称为电容的介质。电容的基本功能是储存电荷（电能）。它在电子电气电路中用得十分广泛，主要用作交流耦合、隔离直流、滤波、交流或脉冲旁路、RC定时、LC谐振选频等。常见电容器如图1-11所示。

1.3.1　电容器符号

图1-11 常见电容器实物图

电容器的电路符号如图1-12所示

图1-12 电容器的常用电路符号

1.3.2 电容器的分类
电容器按电容量是否可调分为固定电容器和可变电容器两大类。
1. 固定电容器
固定电容器的种类很多，如按有无极性划分，可分为无极性电容和有极性电容两大类。它们在电路中的符号也略有差别如图1-13、1-14所示。

图1-13 无极性电容符号 图1-14 有极性电容符号
常见无极性电容器有纸介电容器、油浸纸介密封电容器、金属化纸介电容器、云母电容器、有机薄膜电容器、玻璃釉电容器、陶瓷电容器等，常见的无极性电容外形如图1-15所示，极性电容如图1-16所示，可变电容1-17所示。

图1-15 常见无极性电容外形图

图1-16 常见有极性电容外形图 图1-17 常见可变电容外形图

1.3.3 电容器的主要技术参数
1. 标称容量和允许误差
电容器的标称容量是指电容器储存电荷的能力。标称容量越大，电容器储存电荷的能力越强。电容器的基本单位是法拉（F）常用的单位有微法(uF)、皮法(pF)、纳法(nF)，其换算关系如下：
1uF=10-6 F 1nF=10-9F 1pF=10-12F
电容器的允许偏差系列为±5%、±5%、±10%、±20%、-20%～+5%、-10%～+5%、±100%。为了简化标称容量规格，电容器大都是按E24、E12、E6、E3优选系列进行生产的。实际选择时通常应按系列标准要求，否则可能难以购到，当然特殊规格电容是例外。
2. 额定直流工作电压
额定直流工作电压是指在常温下，电容器长期可靠工作所能承受的最大直流电压，通常也成为耐压值。在使用时，要注意交流电压的峰值不得超过电容的额定直流工作电压，否则电容器中的介质会被击穿，从而造成电容器损坏。
1.3.4 电容器的识别
1. 电容器的型号命名
电容器的型号命名如图1-18所示
2. 电容器的主要参数的标注方法
（1）直标法
直标法是指在电容器的表面直接用数字或字母标注标称容量、额定电压及允许偏差等主要技术参数的方法，主要用在体积较大的电容器上，标注的内容有多有少，但一般标称容量、额定电压及允许偏差这3项参数大都必标注。

图1-18 电容器的型号命名
（2）文字符号法
文字符号法是用特定符号和数字表示电容器的容量、耐压、误差的方法。一般数字表示有效数值，字母表示数值的量级。常用的字母有m、m、n、p等，字母m表示毫法、m表示微法（mF）、n表示纳法（nF）、p表示皮法（pF）。
【例】 224表示0.22mF，102表示1000pF。
有时也在数字前面加字母R或p表示零，点几微法或皮法。
【例】 p33表示0.33pF，R22表示0.22mF
（3）色标法
电容的色标法与电阻相似，这里不在赘述。对于圆片或矩形片状等电容，非引线端部的一环为第一色环，以后依次为第二色环．第三色环……色环电容电分4环和5环形式，有些产品还有距4环或5环较远的第五或第六环，其往往代表电容特性或工作电压。
3. 电容器检测
极性电容检测检测方法如图1-19所示。

1.4 电感器
电感器简称电感，具有存储磁能的作用。是利用电磁感应原理制成的元件，在电路里起阻流、变压、传送信号的作用。电感器的应用范围很广泛，它在调谐、振荡、耦合、匹配、滤波、陷波、延迟、补偿及偏转聚焦等电路中都是必不可少的。电感器通常由骨架、绕组、屏蔽罩、磁芯等组成。在收音机、扩音机、电视机以及电子设备中，我们常会看到用各种漆包线或纱包线绕制的线圈，这种线圈就是电感器。
1.4.1 电感器类型
常用的电感器外形如图1-20所示。

图1-20　常见电感器外形
电感器又称电感线圈或电感元件，电感器用文字符号L表示，单位有亨利（H）、毫亨利（mH）、微亨利（uH），其换算关系如下：
1H = 103mH = 106uH
在电路中，电感器具有阻碍交流通过，而让直流电顺利通过的特性。
1.4.2 电感器的分类
电感器的种类很多，分类的方法也不同
（1）按电感的形式可分为固定电感器、可变电感器和微调电感器。
（2）按磁体的性质可分为空芯线圈和磁芯线圈。
（3）按用途可分为天线线圈、振荡线圈、低频扼流线圈和高频扼流线圈。
（4）按耦合方式可分为自感应线圈和互感应线圈。
（5）按结构可分为单层线圈、多层线圈和蜂房式线圈等。
1.4.3 电感器的主要技术参数

1．电感量L
电感量L也称作自感系数，是表示电感元件自感应能力的一种物理量。当通过一个线圈的磁通(即通过某一面积的磁力线数)发生变化时，线圈中便会产生电势，这是电磁感应现象。所产生的电势称感应电势，电势大小正比于磁通变化的速度和线圈匝数。当线圈中通过变化的电流时，线圈产生的磁通也要变化，磁通掠过线圈，线圈两端便产生感应电势，这便是自感应现象。自感电势的方向总是阻止电流变化的，犹如线圈具有惯性，这种电磁惯性的大小就用电感量L来表示。L的大小与线圈匝数、尺寸和导磁材料均有关，采用硅钢片或铁氧体作线圈铁芯，可以较小的匝数得到较大的电感量
2．感抗XL
感抗XL在电感元件参数表上一般查不到，但它与电感量、电感元件的分类、品质因数Q等参数密切相关，在分析电路中也经常需要用到，故这里专门作些介绍。前已述及，由于电感线圈的自感电势总是阻止线圈中电流变化，故线圈对交流电有阻力作用，阻力大小就用感抗XL来表示。XL与线圈电感量L和交流电频率f成正比，计算公式为：
XL (Ω)=2лf(Hz)L(H)
不难看出，线圈通过低频电流时XL小。通过直流电时XL为零，仅线圈的直流电阻起阻力作用，因电阻—般很小，所以近似短路。通过高频电流时XL大，若L也大，则近似开路。线圈的此种特性正好与电容相反，所以利用电感元件和电容器就可以组成各种高频、中频和低频滤波器，以及调谐回路、选频回路和阻流圈电路等等。
3．品质因数Q
这是表示电感线圈品质的参数，亦称作Q值或优值。线圈在一定频率的交流电压下工作时，其感抗XL和等效损耗电阻之比即为Q值，表达式如下：
Q=2лL/R
由此可见，线圈的感抗越大，损耗电阻越小，其Q值就越高。
1.4.4电感线圈的标识
1. 直标法
将电感器的主要参数，如电感量、误差值、额定电流等用文字直接标注在外壳上。例如3.9mH.A表示电感量3.9mH、额定电流为A档（50mA)。主要用于国产电感器
2. 数码表示法
与电容器相同
3. 色码表示法
与4环电阻器相似，4种颜色。前2种为有效数字，第3种为倍率，单位为微亨，第4种为误差。有的用色点表示，从右向左读取，大色点在左上方或左侧为第3色点属于倍率。其它2点为有效数字。
1.5 晶体二极管
晶体二极管简称二极管，是由一个PN结、电极引线和外加密封的外壳组成。它的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下，导通电阻极大或无穷大。无论什么型号的二极管，都有一个正向导通电压，低于这个电压时，二极管就不能导通。二极管在电路中通常起整流、稳压、隔离、极性保护、编码控制、调频调制和静噪等作用，常见二极管及符号如图1-21所示。

图1-21 常见二极管及符号
1.5.1 二极管的分类
1. 二极管按结构可分为点接触型和面接触型两种
点接触型二极管的结电容小，正向电流和允许加的反向电压小，常用于检波、变频等电路；面接触型二极管的结电容较大，正向电流和允许加的反向电压较大，主要用于整流等电路。面接触型二极管中用得较多的一类是平面型二极管，平面型二极管可以通过更大的电流，在脉冲数字电路中用做开关管。
2．二极管按材料可分为锗二极管和硅二极管
锗管与硅管相比，具有正向压降低（锗管0.2～0.3V，硅管0.5～0.7V）、反向饱和漏电流大、温度稳定性差等特点。
3．二极管按用途可分为普通二极管、整流二极管、开关二极管、发光二极管、变容二极管、稳压二极管、隧道二极管、光电二极管等。
1.5.2　二极管的主要技术参数
1. 最大正向电流IF
最大正向电流指长期运行时二极管允许通过的最大正向平均电流。IF与PN结的材料、面积及散热条件有关。大功率二极管使用时，一定要加散热片。在实际使用时，流过二极管最大平均电流不能超过IF ，否则二极管会因过热而损坏。
2. 最高反向工作电压URM
URM指二极管使用时允许外加最大反向电压，其值通常去二极管反向击穿电压的一半左右。在实际使用时，二极管所承受的最大反向电压不应超过URM ，以免二极管发生反向击穿现象。
3. 反向饱和电流IS
反向饱和电流指在室温下，二极管未发生击穿时的反向电流值。
4. 最高工作工作频率fM
最高工作频率指二极管能保持良好工作性能条件下的最高工作频率。主要由结电容的大小来决定。
1.5.3　二极管的命名方法
我国从1975年开始执行国标GB249-74，对半导体二极管的型号按下列方法命名。 国标规定半导体二极管的型号及含义如表1-3所示。
表1-3 国标规定半导体二极管的型号及含义
第一部分：
主称
第二部分：
材料与极性
第三部分：
类别
第四部分：
序号
第五部分：
规格号
数字
含义
字母
含义
字母
含义

用数字表示同一类别产品序号

用字母表示产品规格档次

2

二极管

A

N型锗材料
P
普通管
W
稳压管
L
整流堆

B

P型锗材料
N
阻尼管
Z
整流管
U
光电管

C

N型硅材料
K
开关管
D/C
变容管
V
混频检波管

D

P型硅材料
JD
激光管
S
隧道管
CM
磁敏管

E

化合物材料
H
恒流管
Y
体效应管
EF
发光二极管
国标规定二极管的型号由五个部分组成。
第一部分：用数字“2”表示主称为二极管；
第二部分：用字母表示二极管的材料与极性；
第三部分：用字母表示二极管的类别；
第四部分：用数字表示序号；
第五部分：用字母表示二极管的规格号；
如图1-22所示。

图1-22 二极管的命名方法
1.5.4　二极管的检测
1. 二极管的极性判断
用万用表R×100或R×1k挡测其正、反向电阻，根据二极管的单向导电性可知，测得阻值小时与黑表笔相接的一端为正极；反之，为负极。若二极管的正、反向电阻相差越大，说明其单向导电性越好。
2. 二极管好坏的检测
若二极管正、反向电阻都很大，说明二极管内部开路；若二极管正、反向电阻都很小，说明二极管内部短路。注意，不能用R×1挡（内阻小，电流太大）和R×10k挡（电压高）测试，否则有可能会在测试过程中损坏二极管。

1.6 晶体三极管
晶体三极管又叫半导体三极管，通常简称为晶体管或三极管。三汲管大都是具有3个外
部电极（引出脚）的半导体器件。三极管本特性是对电信号进行放大和开关，它在电子电路中的应用十分广泛。是电子设备中的核心器件之一。在收音机、电视机、扩音机、录像机及计算机等许多电子整机部件上经常见到这种器件，常见三极管外形与符号如图1-23所示。

　　　 几种常见三极管 PNP型 NPN型
图1-23 常见三极管外形及符号
1.6.1 三极管的分类
三极管的分类方法很多，三极管大都是由塑料封装或金属封装，并且不同型号的各有不同用途。
1. 按半导体材料分类：可分为硅材料和锗材料三极管；
2. 按三极管的极性分类：可分为PNP型NPN型三极管；
3. 按结构和制造工艺分类：可分为扩散型三极管、合金型三极管和平面型三极管；
4. 按电流容量分类：可分为小功率三极管、中功率三极管、大功率三极管；
5. 按工作频率分类：可分为低频三极管、高频三极管和超高频三极管；
6. 按封装结构分类：可分为金属封装三极管、塑封三极管、玻璃壳封装三极管、表面封装三极管和陶瓷封装三极管；
7. 按功能和用途分类：可分为低噪声放大三极管、中高频放大三极管、低频放大三极管、开关三极管、达林顿三极管、高反压三极管、带阻尼三极管、微波三极管、光敏三极管和磁敏三极管等多种类型；
1.6.2　三极管的主要技术参数
1. 交流电流放大系数
交流电流放大系数包括共发射极电流放大系数（b）和共基极电流放大系数（a），它是表明三极管放大能力的重要参数。在选用三极管时，如果b值太小则电流放大能力差，b值太大会使工作稳定性差。b一般选20～100之间。
2. 集电极最大允许电流ICM
集电极最大允许电流（ICM）指三极管的电流放大系数明显下降时的集电极电流。当集电极电流超过ICM时，管子性能将显著下降（例如β要减小很多），甚至可能烧毁三极管。

3. 反向击穿电压
U(BR)EBO为集电极开路时，发射结的反向击穿电压；
U(BR)CBO是指发射结开路时，集电结的反向击穿电压；
U(BR)CEO是指基极开路时，集-射之间的反向击穿电压；
通常U(BR)CBO>U(BR)CEO>U(BR)EBO，三极管的U(BR)EBO较小，只有几伏，使用时应该注意。
4. 集电极允许最大功耗PCM
集电极最大允许耗散功率指三极管参数变化不超过规定允许值时的最大集电极耗散功率。超过此值就会使三极管的性能下降甚至烧毁。
5. 集电极最大允许电流ICM
集电极最大允许电流指三极管的电流放大系数明显下降时的集电极电流。
1.6.3 三极管的命名方法
国产三极管的型号命名由五部分组成，如图1-24所示。

图1-24 三极管命名方法
第一部分用数字“3”表示主称三极管。第二部分用字母表示三极管的材料和极性。第三部分用字母表示三极管的类别。第四部分用数字表示同一类型产品的序号。第五部分用字母表示规格号。各部分的含义见表1-4所示。
表1-4 国产三极管型号命名方法及各部分含义
第一部分：
主称
第二部分：
材料与极性
第三部分：
类别
第四部分：
序号
第五部分：
规格号
数字
含义
字母
含义
字母
含义

用数字表示同一类别产品序号

用A、B、C、D等表示同一型号器件档次

3

三极管

A

PNP型锗材料
G
高频小功率管
X
低频小功率管

B

NPN型锗材料
A
高频大功率管
D
低频大功率管

C

PNP型硅材料
T
闸流管
K
开关管

D

NPN型硅材料
V
微波管
B
雪崩管

E

化合物材料
J
阶跃恢复管
U
光敏管

J
结型场效应管

1.6.4 三极管的检测
1. 三极管类型和基极b的判别
将万用表置于R×100或R×1k挡，用黑表笔碰触某一极，红表笔分别碰触另外两极，若两次测得的电阻都小（或都大），则黑表笔（或红表笔）所接引脚为基极且为NPN型（或PNP型）。
2. 发射极e和集电极c的判别
若已判明三极管的基极和类型，任意设另外两个电极为e、c端。判别c、e时按图1-25所示进行。以PNP型管为例，将万用表红表笔假设接c端，黑表笔接e端，用潮湿的手指捏住基极b和假设的集电极c端，但两极不能相碰（潮湿的手指代替图中100kW的电阻R）。再将假设的c、e电极互换，重复上面步骤，比较两次测得的电阻大小。测得电阻小的那次，红表笔所接的引脚是集电极c，另一端是发射极e。

图1-25 用万用表判别PNP型三极管的c、e极
1.7集成电路
集成电路（Integrated Circuit.IC）是采用半导体制作工艺，在一块较小的单晶硅片上制作许多晶体管、电阻器及电容器等元器件，并按照多层布线或隧道布线的方法将元器件组合成完整的电子电路。集成电路体积极小、速度快、可靠性高。
1. 集成电路封装
封装形式有多种形式，常见的如图1-26所示

1-26 集成电路封装形式举例
（a)双列直插式 (b)单列直插式 (c)TO-5塑封式 (d)F型封装 (e)陶瓷扁平封装

2. .分类
按功能和结构分为模拟集成电路和数字集成电路
按集成度高低分小规模、中规模、大规模、超大规模集成电路。

3. 集成电路识别
如图1-27圆形管脚识别，1-28扁平或双列直插式管脚识别所示。

1-27圆形封装管脚识别 1-28 扁平或双列直插式管脚识别
8表面安装元件
1. 特点
表面安装元件体积小、重量轻、形状标准化、耐震动、集成度高、高频性能明显提高。
2. 表面安装元件

1-29 片状或柱状片式元件
第二章 电子工程图的识读
知识目标
熟悉各种图形的特点
掌握图形的识别方法和绘制方法
电子工程图的分类

原
理
图
功能
方框图
原理图
电气原理图
逻辑图
说明书
明细
元器件材料表
整件汇总表
工艺图
印制板图
装配图
印制板装配图
实物装配图
安装工艺图
布线图
接线图
接线表
2.1方框图
方框图是采用矩形、正方形、图形符号、线条、箭头等元素来反映整机设备或单个组成部分，以及它们在电气性能方面所起的基本作用的原理和顺序。
1、方框图的特点
l 方框图包含的信息内容比较简单

l 方框图具有很强的概括性和逻辑性
l 方框图可以作为识读电路原理图前的索引
2、 方框图的识图方法
单元电路、部件或机构依其所起作用和相互联系的先后次序，在图上一般自左向右、自上而下地排成一列或几列。线条表示连接关系，单实线表示电连接，双实线表示机械连接，实线上的箭头表示作用过程和作用方向，连接线的上方可以标注。如图2-1所示。

2-1 超外差式收音机方框图
2.2电子产品元器件安装图
1、 安装图的特点
电子产品元器件安装图是一种直观体现实物电路板上所有元器件实际物理位置和分布情况的图纸资料。图中示出的每个元器件都与电路板上实际安装的元器件一一对应。
2、 识读方法
熟悉电路板上各元器件的型号和安装位置；具备电子元器件的识别的基础知识和技能可以根据图纸完成元器件的安装工作。如图2-2所示。

图2-2 典型电子产品中的元器件安装图
2.3电路原理图
1. 原理图的特点

原理图是为了完成和实现产品的整机功能。特点有表示电子产品和单元电路之间的相互作用、信号流程及彼此之间的连接关系；可以通过原理图了解整机功能、基本结构、信号流程及核心元器件。
2. 识读方法 如图2-3所示。

图2-3 微型收音机电路原理图
l 原理图一般按照信号处理的流程为顺序进行绘制，左侧为输入端，中间信号处理，右侧输出端
l 寻找核心元件，划分功能单元
2.4 电子产品接线图
接线图表示电子产品内部元器件之间及其外部其他装置之间的连接关系。
1. 接线图的特点
l 单线表示导线或线束
l 虚线表示接线面背后的导线
l 接线图中每根导线按顺序、单元进行编号
l 多芯电缆标出电缆型号、芯线数量、芯线截面积、实用芯线数和电缆编号
2. 识读方法
根据图中的标识，对照文中的文字符号和图形符号，对元器件的安装位置和接线方式进行识读。如图2-4直线连接图。

图2-4 直线图连接图
2.5 电子产品装配图
1. 装配图的功能特点
表示产品组成部分相互连接关系的图样。分印制板装配图、实物装配图、安装工艺图，如图2-5所示。
2. 识读方法
l 找到典型的元器件
l 清楚各元器件之间的相对位置和装配关系

图2-5 印制板装配图
第三章 电子产品的装配
由于电子产品在装配过程中，焊接是极为重要的一个环节，因此对常用的手工装配工具，电子产品装配前的准备工序加以详细介绍。 3.1 装配工具
在电子装配中不同的装配工艺所选用的装配工具也不同，本节将介绍手工装配的常用焊接工具。
3.1.1焊接工具
电烙铁在手工锡焊过程中担任着加热被焊金属、熔化焊料、运载焊料和调节焊料用量的多重任务。
电烙铁的构造很简单，除了一种手枪式快速电烙铁以外，其余都大同小异，普通电烙铁按结构分为内热式和外热式两种。另外，再使用要求高的场合，经常使用恒温电烙铁。
（1）外热式电烙铁
外热式电烙铁的外形如图3-1所示，它由烙铁头、烙铁心、外壳、手柄、电源线和插头等部分组成。

图3-1电烙铁示意图
电阻丝绕在薄云母片绝缘的圆筒上，组成烙铁心，烙铁头安装在烙铁心里面，电阻丝通电后产生的热量传送到烙铁头上，
