Wasatch SoftRIP是一款使用方便的RIP软件，较完美的支持了市面上多数品牌的喷绘写真机器。目前该软件已经发布了SoftRIP 6.5版，支持更多各大打印机厂商最新型号的打印机产品。同时在色彩方面大大提高了色彩再现的准确性，层次过渡更为柔和。输出的色彩的好坏与所创建配置方案的准确性关系尤为密切。
    创建Wasatch SoftRIP配置方案及ICC特性文件的操作流程分步骤是：打印机设置 -〉墨量控制 -〉密度校准 -〉生成输出ICC -〉导入输出输入ICC -> 使用配置方案等步骤。这些步骤是有严格顺序的，如在创建配置方案进行过程中改变了前一个步骤的设置，其后已经完成的每个步骤必须重新做。
1．打印机设置
    Wasatch SoftRIP可同时设置4个打印单元，每次设置选择其中的一个打印单元，然后选择一个打印机型号，确认“配置方案”的下拉选项为“None”，设置好物理连接端口、图边距等。

打印机属性中，选择所需的打印模式（即分辨率、墨水种类）、打印方向、打印品质（PASS）、墨点类型（Fixed Dot、Variable Dot）、墨点大小。这些设置将影响校色操作的全过程，因此必须在创建配置方案一开始就设定，并在完成之前保持不变；设置时可以根据您对打印速度、精度的要求来决定。

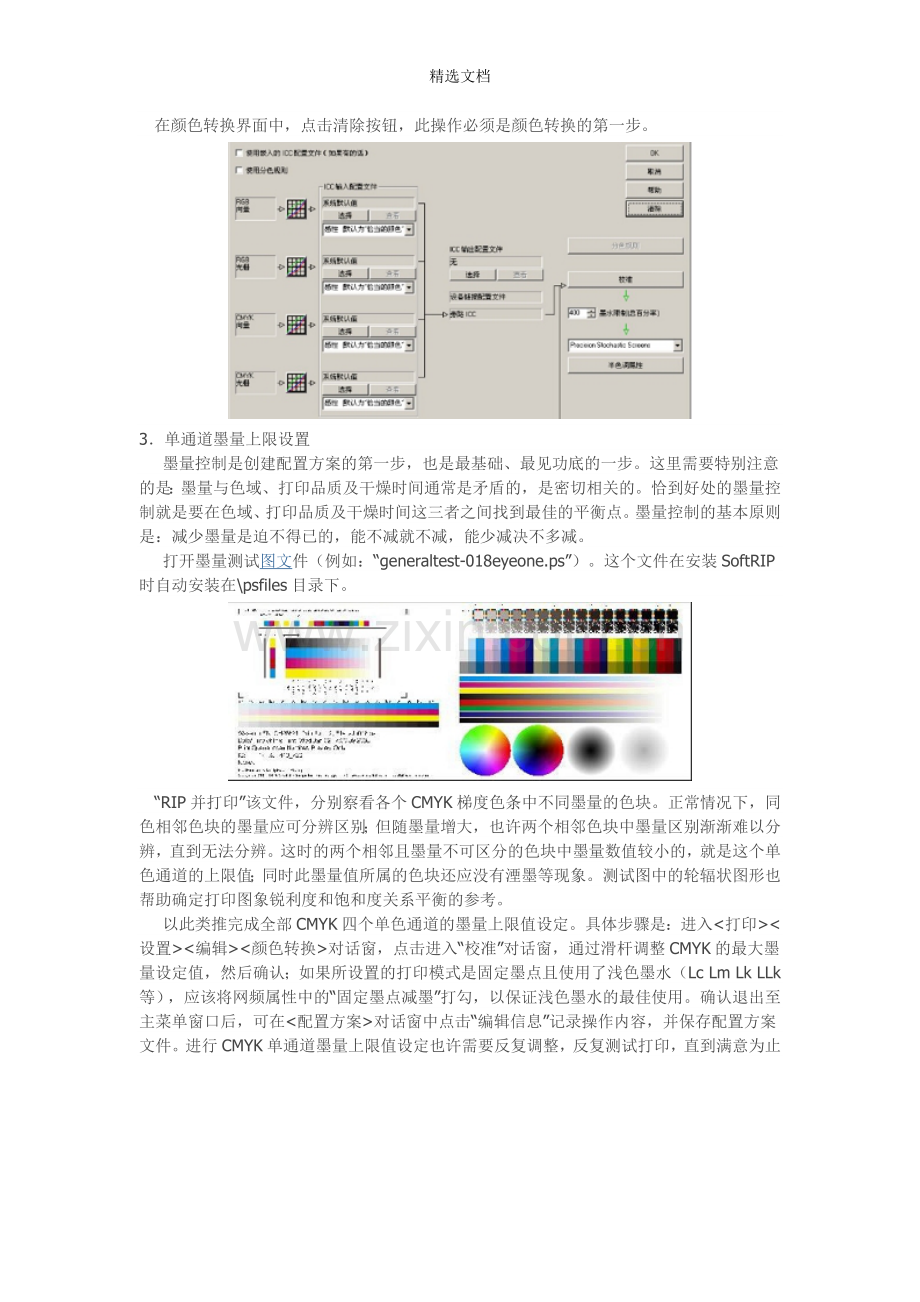

2．清除颜色转换
   在颜色转换界面中，点击清除按钮，此操作必须是颜色转换的第一步。

3．单通道墨量上限设置
    墨量控制是创建配置方案的第一步，也是最基础、最见功底的一步。这里需要特别注意的是：墨量与色域、打印品质及干燥时间通常是矛盾的，是密切相关的。恰到好处的墨量控制就是要在色域、打印品质及干燥时间这三者之间找到最佳的平衡点。墨量控制的基本原则是：减少墨量是迫不得已的，能不减就不减，能少减决不多减。
    打开墨量测试图文件（例如：“generaltest-018eyeone.ps”）。这个文件在安装SoftRIP时自动安装在\psfiles目录下。

   “RIP并打印”该文件，分别察看各个CMYK梯度色条中不同墨量的色块。正常情况下，同色相邻色块的墨量应可分辨区别；但随墨量增大，也许两个相邻色块中墨量区别渐渐难以分辨，直到无法分辨。这时的两个相邻且墨量不可区分的色块中墨量数值较小的，就是这个单色通道的上限值；同时此墨量值所属的色块还应没有湮墨等现象。测试图中的轮辐状图形也帮助确定打印图象锐利度和饱和度关系平衡的参考。
    以此类推完成全部CMYK四个单色通道的墨量上限值设定。具体步骤是：进入<打印><设置><编辑><颜色转换>对话窗，点击进入“校准”对话窗，通过滑杆调整CMYK的最大墨量设定值，然后确认；如果所设置的打印模式是固定墨点且使用了浅色墨水（Lc Lm Lk LLk等），应该将网频属性中的“固定墨点减墨”打勾，以保证浅色墨水的最佳使用。确认退出至主菜单窗口后，可在<配置方案>对话窗中点击“编辑信息”记录操作内容，并保存配置方案文件。进行CMYK单通道墨量上限值设定也许需要反复调整，反复测试打印，直到满意为止

4．密度校准
    Wasatch SoftRIP软件的密度校准，是使用仪器校准的，具体支持的仪器型号，参考软件中密度计所支持的仪器。

    选择亮度（light）线性校准（适用于调频网彩色打印）或者选网点面积（Dot%）线性校准（适用于调幅网分色菲林片打印出和AM挂网打印）。

    打开并打印适用于所用色度仪的密度测试图文件，如下图eyeone.ps。如果使用了OrGr或其它专色墨水，则必须选择相应的多通道密度测试图文件。

    从“密度计”中选择所使用的色度仪型号和物理连接端口；有些色度仪（如：EyeOne）还要求在读数前对色度仪自身进行必要的校准，如下图。

    不同的色度仪有不同的提示，根据提示一步一步引导完成密度测试图密度值读取。完成密度测试图读数后，在校准曲线窗中可以看到4条曲线，如下图。

    保存所测数据到当前配置方案，再次“RIP并打印”同样这个密度测试图文件，然后进入再次读数。若前次的密度校准的效果好，则这次密度校准读数所产生的4条曲线将近乎一条平滑的45 度斜线。然后一路“取消”退出至主菜单窗口，不要保存；如果看到的4条曲线中的任何一条曲线仍有较大幅度的弯曲，则回到上一步的配置方案文件；重新进行“密度校准”。

   ５．察看四色混合黑的墨量值从0% 到400%的不同墨量色块，从中找出两个相邻的且墨量效果相近的色块，其中色块墨量值较小的那个数值就是总墨量的最大值；同时此墨量值所属色块及其对应的 线框图也应没有湮墨或溅墨现象。在总墨量控制中，选择相应的总墨量。

    再次“RIP并打印”generaltest018eyeone.ps 测试图，察看各个颜色条块，检查墨量设置正确与否：各个色条中的各个色块和线框图不再有湮墨或溅墨现 象；四色混合黑的墨量值大于总墨量最大设定值的各个色块看上去墨量大致一样。例如：总墨量最大值设定为350%，那么375% 和 400%的四色混合黑色块墨量看上去应差不多。为保证输出品质，建议尽量不要使用总墨量小于200%。总墨量限制设置好了以后，在新的配置方案中保存该颜色转换界面。
6．生成输出ICC
   Wasatch SoftRIP软件不能生成icc文件，必须使用第三方ICC生成软件（如： GretagMacbeth
ProfileMaker, GretagMacbeth Eye-One Match, XRite ColorElite, Monaco Profiler）。这些软件通常附带参照标准文件和参照标准色块图。用上述操作生成的经过密度线性校准后的配置方案”RIP并打印”这个参照标准色块图 并测量得到icc文件即可。
7．导入输入输出ICC
    使用嵌入的 ICC 配置文件：
    当该选框选中时，SoftRIP 将使用在四个输入数据类别中找到的任何嵌入的 ICC 配置文件，而不使用选中的“输入配置文件”。
导入输入ICC：
    <颜色转换>对话窗左侧的”ICC输入配置文件选择”窗口中，”浏览”导入所需要 的ICC或ICM特性文件作为输入ICC。SoftRIP颜色转换可以针对RGB矢量，RGB光栅，CMYK矢量，CMYK光栅分别导入4个相同或不同的输入ICC。
    导入输出ICC：
    在<颜色转换>对话窗中间的“ICC输出配置文件选择”窗口中，通过“浏览”导入上面第5步创建的ICC或ICM特性文件；这时颜色转换流程线箭头应变成绿色，这表示工作流程正确；
    另外，<颜色转换>对话窗左侧的“ICC输入配置文件选择”窗口下的“色彩再现方式”也会对打印效果产生很大影响。“色彩再现方式”的选项有4 种，即：可感知，相对色度，饱和度，绝对色度。常用的再现方式是：可感知（“靓丽色彩”默认方式）和相对色度（“打样效果”默认方式）。
